Recenzia: 2x Radeon HD 6970 (CrossFire)

Kapitoly článku

Pretaktovanie, Výkon po OC

Pretaktovanie je celkom obľúbený spôsob ako zvýšiť výkon nielen grafických kariet. Z veľkej časti je ale OC o šťastí, pretože nie všetky jadrá majú rovnaký taktovací potenciál. Preto naše výsledky nemožno zovšeobecňovať, rozdiely by ale nemali byť veľké. Aby sme minimalizovali vplyv chladenia na výsledok, otáčky ventilátora boli u každej z kariet nastavené fixne na 100%rpm. Zmena frekvencií a napätia je realizovaná v programe MSI Afterburner. Stabilitu frekvencií sme preverili v štyroch programoch. Najprv bolo nájdené maximum pre jadro pomocou testu Furmark. Ak test prešiel po dobu 10minút bez artefaktov, nasledovali testy v Unigine Heaven, 3DMark 11 a nakoniec v hre Crysis. Obdobným spôsobom sme našli maximum pre pamäte. Všetky karty sme otestovali pri štandardnom a zvýšenom napätí. Pri zvýšení napätia netreba zabúdať na zvýšené požiadavky na zdroj a chladenia.

ASUS Radeon HD 6970 DirectCUII TOP

Pretaktovanie ASUS Radeon HD 6970 DirectCUII je aj napriek skvelému chladeniu a nereferenčnému PCB jedno veľké sklamanie, ktoré začalo nereferenčným regulátorom. Ten nie je možné regulovať iným softvérom než ASUS SmartDoctor. Bez zmeny napätia bol testovaný kus nepretaktovateľný. Situácia sa príliš nezmenila ani so zmenou napätia na 1.25V, stabilné takty boli len 910MHz na jadro, čo sa nedá porovnať ani s pracovnými frekvenciami konkurenčnej karty Lighting.

MSI Radeon HD 6970 Lighting

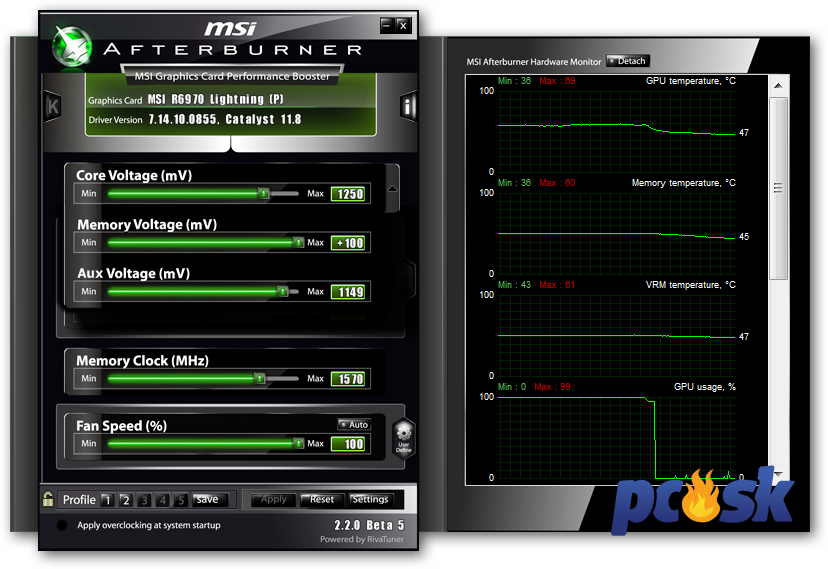

Podobne ako u GTX 580 Lighting je možné u tejto karty regulovať pomocou programu MSI Afterburner tri rôzne napätia. Okrem U jadra umožňuje zmenu aj U pamätí a PLL obvodu.

Takt jadra tejto nereferenčnej MSI sa pri štandardnom napätí dostal na 970MHz a takt pamätí na 1515MHz, čo je nárast o 3,2% pre jadro a 10,2% pre pamäte.

Po zdvihnutí napätia pre jadro na 1.25V, pre pamäte na +100mV (PLL obvod ponechané na referenčnom napätí), bola schopná ustáť takty na 985/1570MHz, čo je nárast o 4,8% pre jadro a 14,2% pre pamäte.

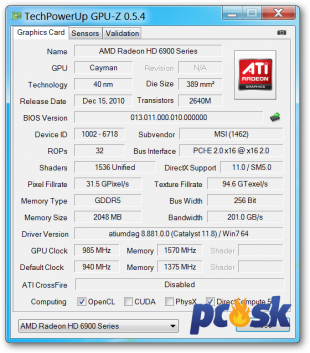

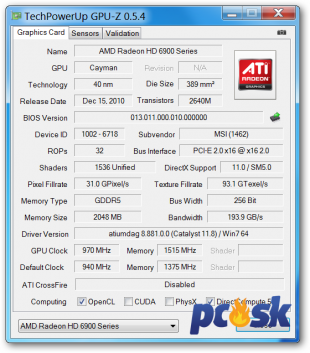

OC výsledok MSI Radeon HD 6970 Lighting pri štandardnom a zvýšenom napätí 1.25V



Výkon po pretaktovaní

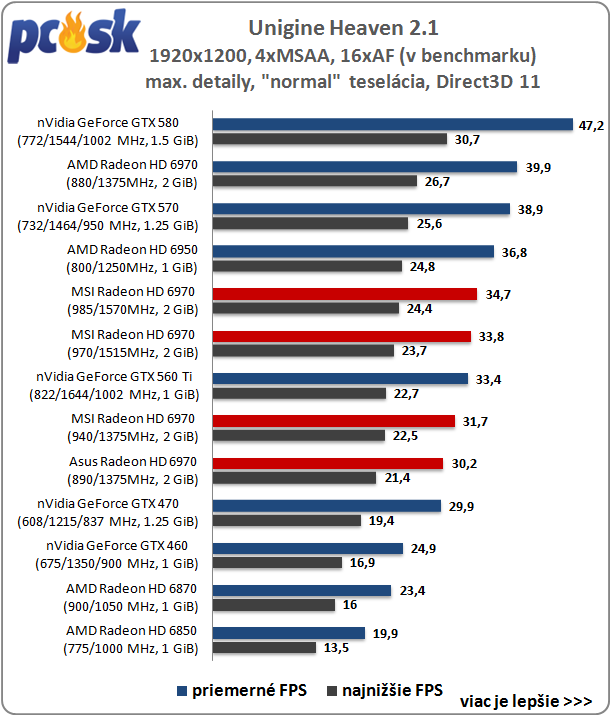

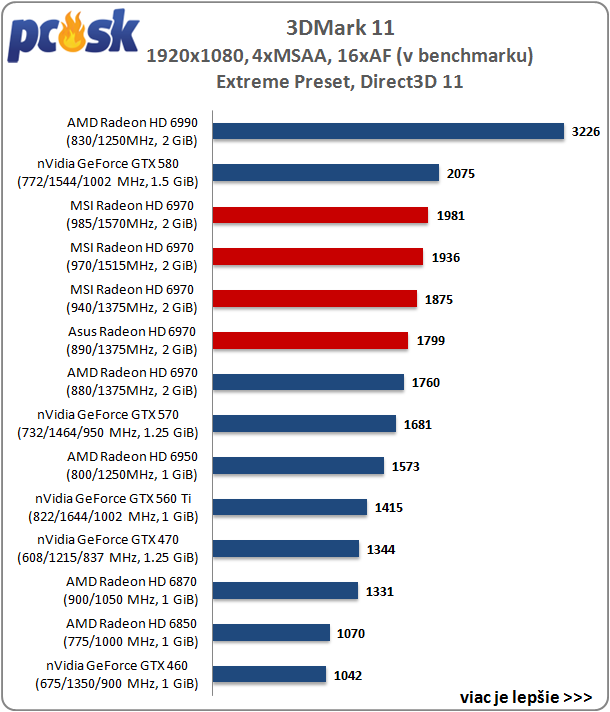

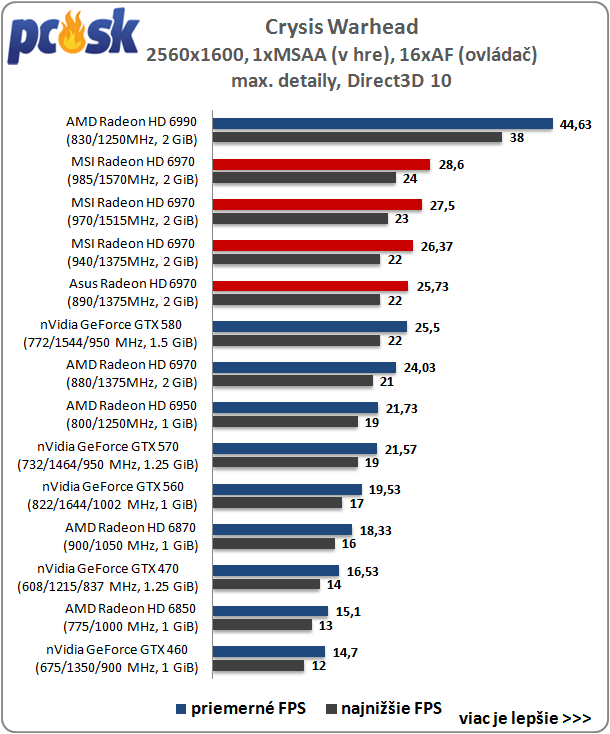

Pre otestovanie výkonu som použil dva syntetické benchmarky (3DMark 11, Unigine Heaven) a jednu hru (Crysis), ktoré boli použité pri testoch stability. Ako sa prejavili jednotlivé OC výsledky na výkon testovaných kariet môžete vidieť v grafoch.



Tagy AMD Radeon grafické karty ASUS DirectCU MSI Cayman HD6970 Lighting
