Recenzia: 2x Radeon HD 6970 (CrossFire)

Kapitoly článku

Spotreba, Hlučnosť, Teploty

Všetky merania tejto kapitoly boli u kariet AMD Radeon HD 6990/6970/6950 a nVidia GeForce GTX 570/580 ovplyvnené novinkami v oblasti kontroly spotreby. AMD prinieslo s novými kartami HD 6900 technológiu pod názvom PowerTune, ktorá pri prekročení stanovenej hodnoty okamžite podtaktuje jadro. V CCC je možnosť upraviť túto hranicu o 20% nad alebo pod TDP. Túto voľbu odporúčam využiť hlavne pri pretaktovaní, alebo v situáciách kedy narazíte na pokles výkonu. Bližšie info o technológii PowerTune nájdete v tomto článku. Naopak, nVidia u GTX 590, 580, 570 okrem hardvérového monitorovania spolieha na detekciu tzv. power vírusov aj v samotných ovládačoch. Kvôli skresleným výsledkom boli odstránené merania vo Furmarku.

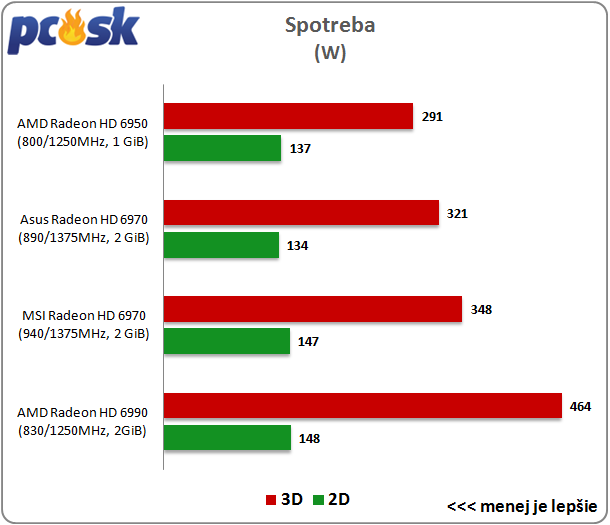

Spotreba

Meranie spotreby prebiehalo s pomocou meracieho prístroja Voltcraft Energy Monitor 3000 v dvoch druhoch prevádzky. Najprv bola zmeraná spotreba celej zostavy (bez monitora) v režime bez záťaže (2D), 10minút po nabootovaní operačného systému Windows 7 64bit so zapnutou Aero plochou. Následne prebehlo meranie 3D spotreby v testovanej scéne hre Crysis pri rozlíšení 2560x1600 s 1xMSAA/16xAF.

Namerané hodnoty predstavujú príkon celej zostavy bez monitora, preto je možné že vznikli menšie nepresnosti kvôli účinnosti zdroja, ktorá nie je pre každé zaťaženie rovnaká.

Spotreba ASUS Radeon HD 6970 DirectCUII je vo windowse o nejaký ten Watt vyššia než u referenčnej verzii, rozdiel dosť zanedbateľný. To isté sa dá povedať aj o spotrebe v testovanej hre Crysis.

MSI Radeon HD 6970 je v Idle naopak mierne náročnejšia, vypýta si o 13W viac než Radeon HD 6970 DirectCUII, teda mierne sklamanie. Horšia spotreba v záťaži nie je prekvapením a ide na vrub vyšším taktom a hlavne napätiu.

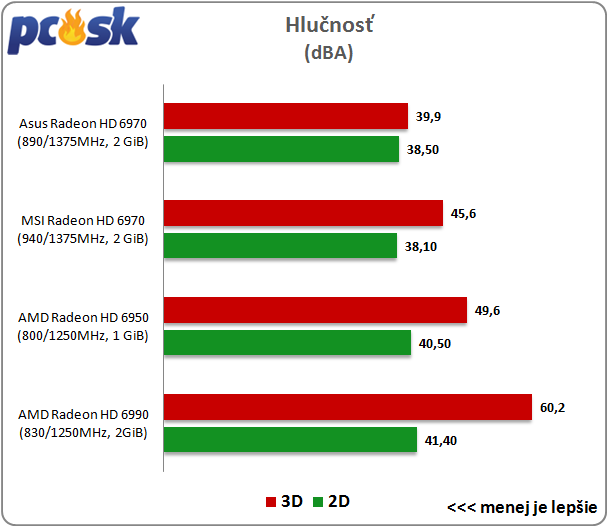

Hlučnosť

Meranie hlučnosti grafických kariet s pomocou hlukomeru Voltcraft SL-100 prebiehalo v rovnakých režimoch ako to bolo pri meraní spotreby. Teda 2D režim 10minút po nabootovaní systému a 3D počas hry Crysis. Vo všetkých prípadoch boli vypnuté nainštalované ventilátory v skrini. Zdrojom hluku bol disk a zdroj Enermax MaxRevo 1350W. Meranie bolo uskutočnené 20cm od skrinky SilverStone FT02B-W s otvorenou bočnicou.

Chladenie DirectCUII je v 2D vcelku tiché avšak jeho najväčšou prednosťou je záťaž, v ktorej jeho otáčky vzrástli len minimálne. Tak tichú kartu som v rukách ešte nemal, samozrejme ak nerátam pasívne a alternatívne riešenia.

Riešenie Lighting je vo windowse tichšie, no v záťaži sa vplyvom vyššieho napätia dostáva do vyšších otáčok ako verzia od ASUSu. Napriek tomu ide stále o kultivovaný zvukový prejav, ktorý je tichší ako referenčné karty.

Teploty

Meranie teplôt naväzuje na meranie spotreby, počas dvoch testov (2D, 3D - Crysis) sú teploty pre jadro grafických kariet odčítavané v programe GPU-Z a MSI Afterburner. Pre zvyšné teploty (pamäte a napäťové regulátory) bolo nutné otvoriť bočnicu skrinky FT02B-W. Pre toto meranie bol použitý laserový teplomer Voltcraft IR-280.

 IdleCrysis
jadropamäteVRMjadropamäteVRM
ASUS Radeon HD 6970 DirectCUII37°C40,4°C42°C74°C87,8°C92,3°C
MSI Radeon HD 6970 Lighting36°C41,8°C54°C67°C73,5°C

93,8°C
