MSI Z97 GAMING 5 - Čipset, bližší pohľad na dosku
Aj táto základná doska spolieha na služby moderného čipsetu Intel Z97 Express, ktorý sme si podrobne predstavili pri doske Z97I GAMING AC. Nebudem sa tak zbytočne opakovať a prejdime radšej rovno k popise samotnej dosky.

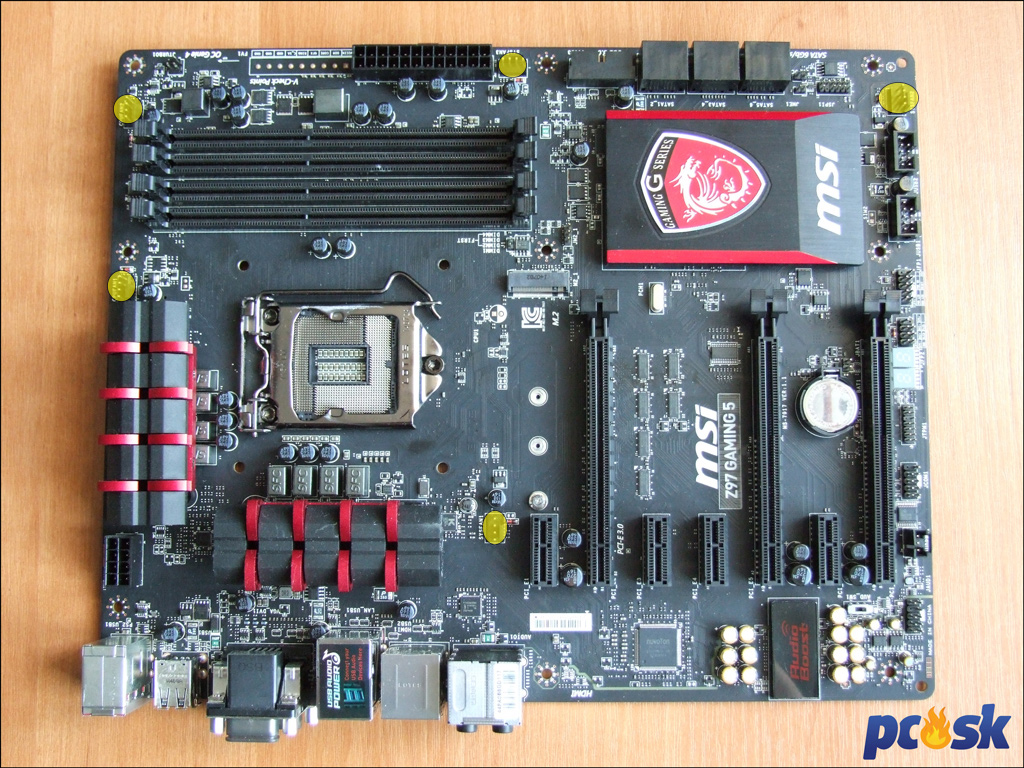

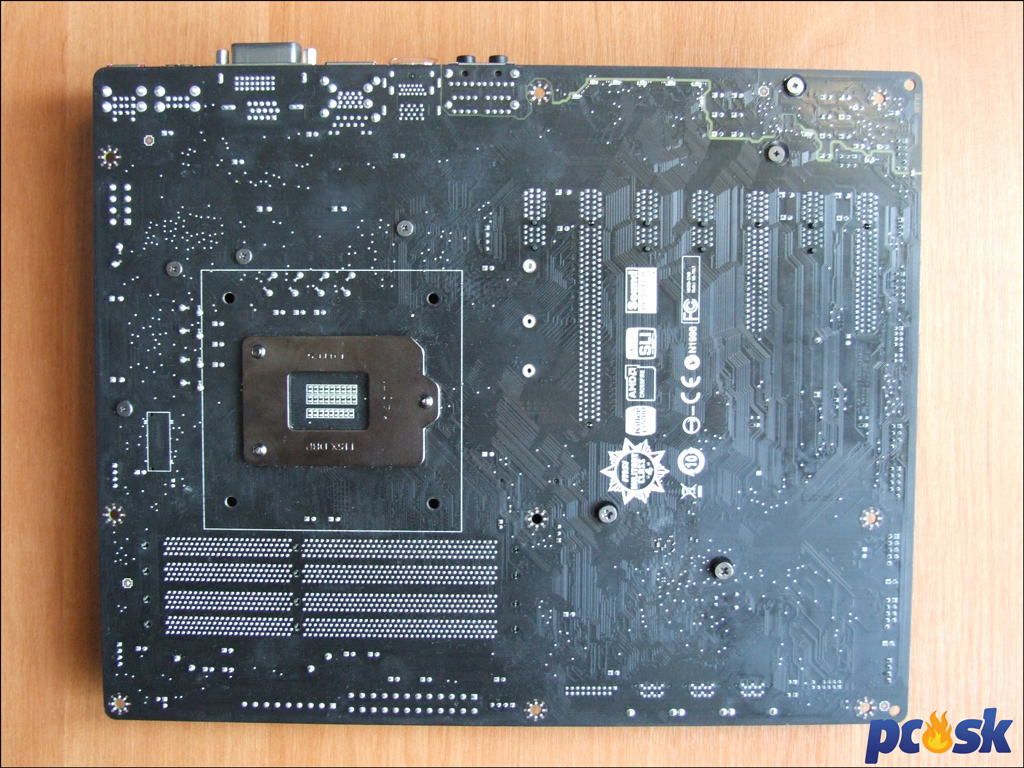

Tá je, ako som už spomínal, tradičného ATX formátu. Ladená je taktiež do čierneho šatu. Prekvapením pre mňa bolo, že PCB dosky je iba 4-vrstvové. Doska sa však nijak výrazne neprehýbala.

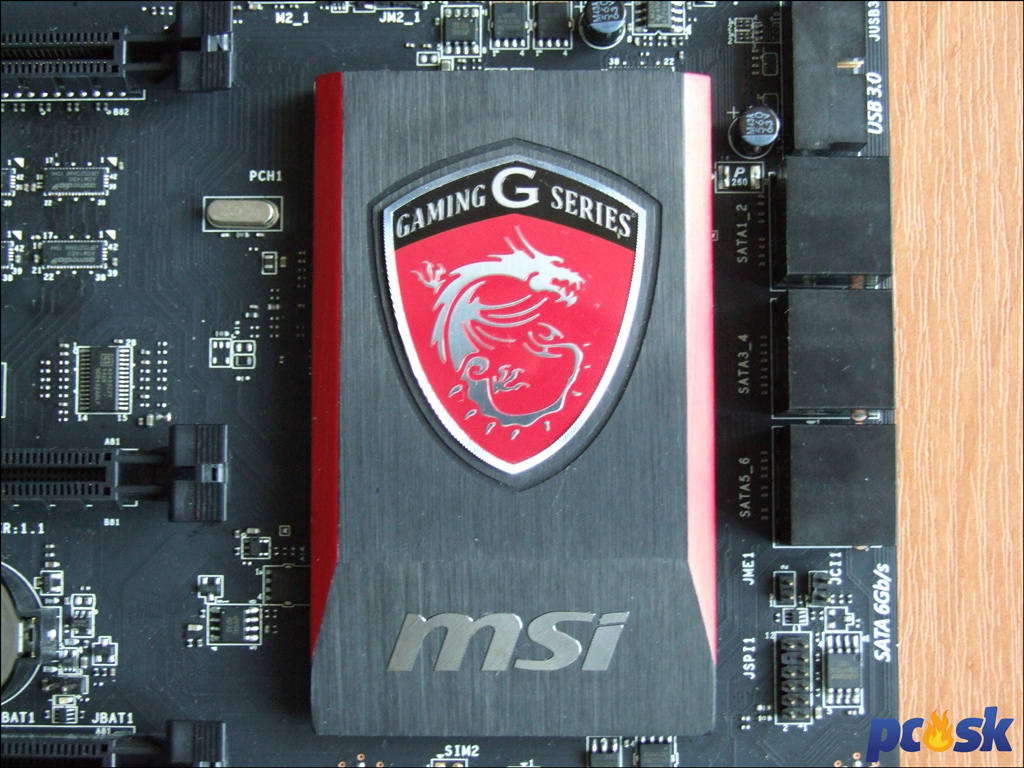

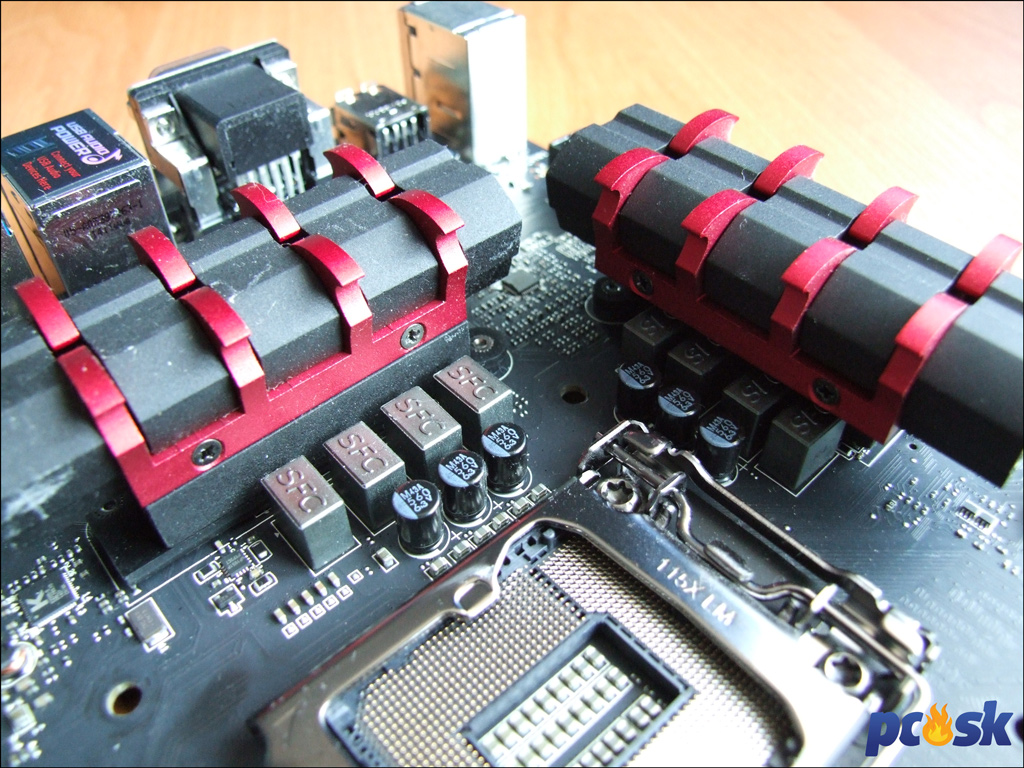

Červené prvky nájdeme opäť iba na pasíve nad VRM a na pasíve nad PCH kde je aj drak označujú Gaming sériu. Pasívy sú prichytené pevne pomocou skrutiek a nemajú tendenciu uvoľniť sa. Pasív nad PCH je aj dostatočne veľký.
Napájanie procesora a iGPU zabezpečuje 8 fáz.

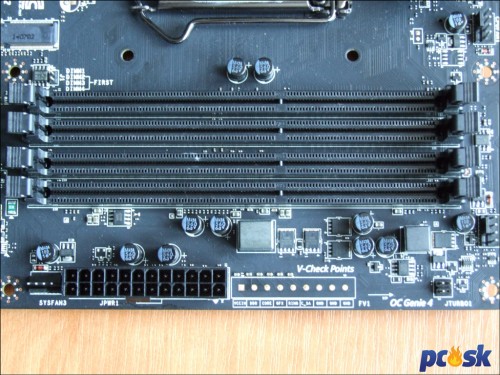

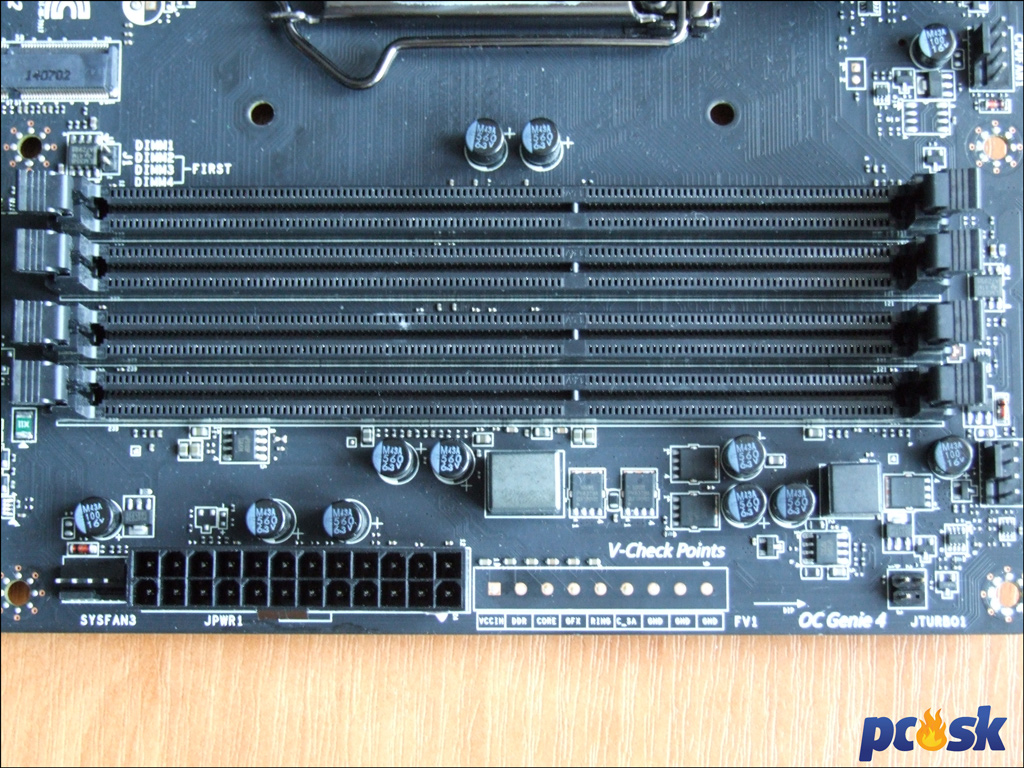

DIMM pamäťové sloty sú 4 a sú všetky čierne. Výrobca tak neoznačil dual-channel zapojenie, no to dosiahneme tradičným zapojením do prvého a tretieho slotu alebo druhého a štvrtého. Sloty pojmú maximálne 32GB DDR3 s frekvenciou 3300MHz pri OC. Samozrejmosťou je podpora XMP. Aretačné zobáčiky sú z oboch strán. Na dolnom kraji fotografii vidieť aj jeden z pätice 4-pinových konektorov pre ventilátory, ATX 12V konektor a meracie body.

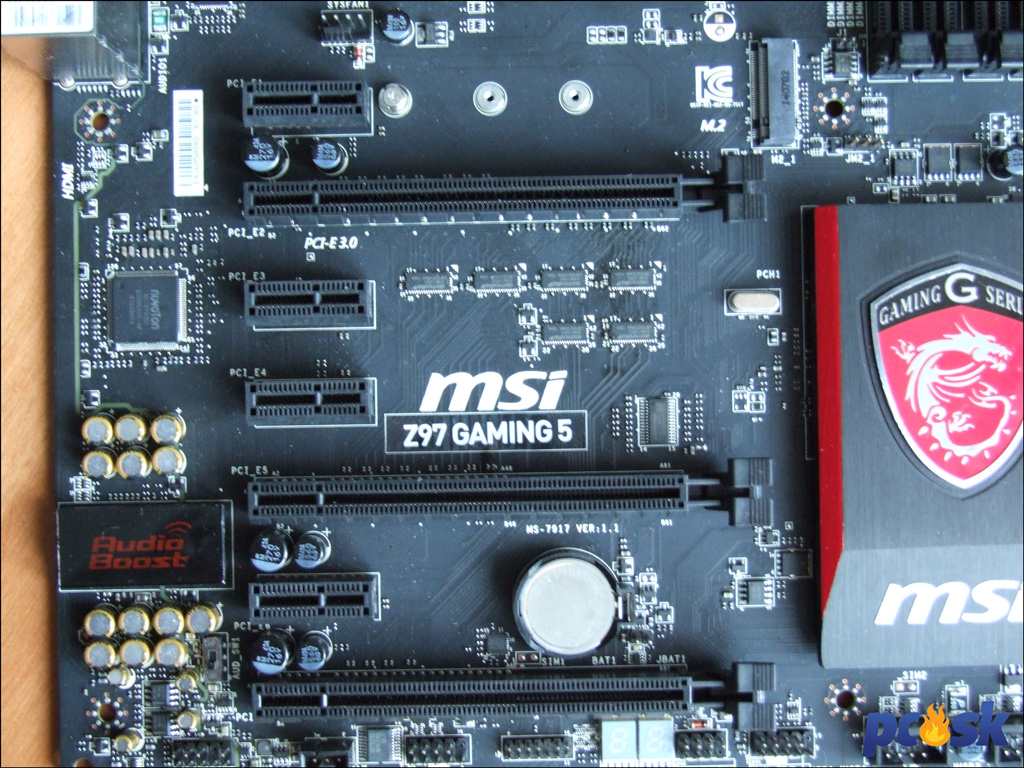

PCIe 3.0 x16 sloty sú pre grafické karty 3 pričom zvyšné 2 sú elektricky zapojené ako x8. Pri zapojení dvoch kariet sa linky rozdelia na x8 a x8, pri zapojení 3 kariet dostane prvý slot 8 PCIe liniek, zvyšné 2 sloty si budú musieť vystačiť iba so 4 linkami. Krátke x1 sloty pomalšieho PCIe 2.0 štandardu má doska 4. PCI sloty nenájdeme na doske žiadne.

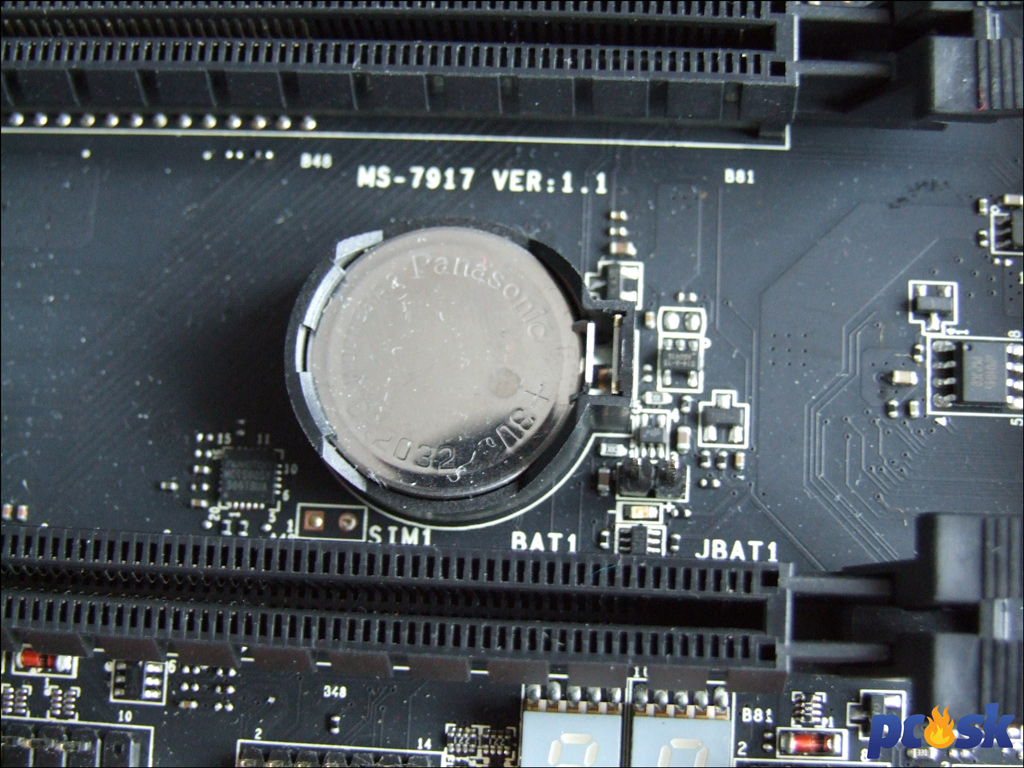

Medzi slotmi môžeme vidieť aj CMOS batériu s jumperom pre jej vymazanie.

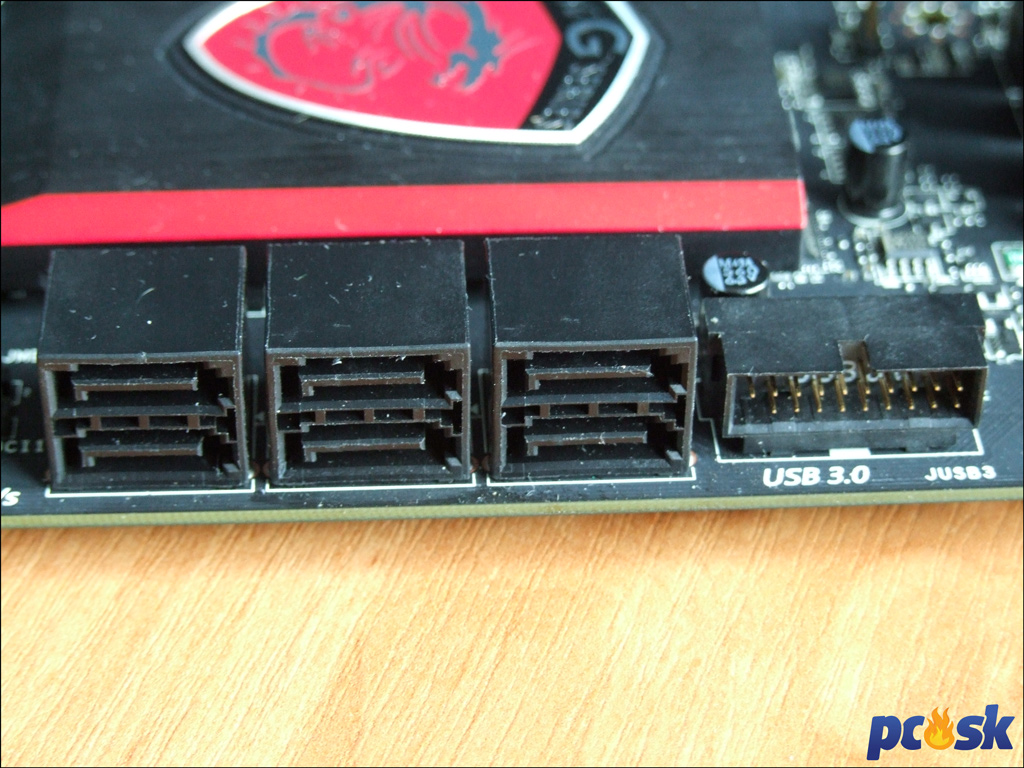

SATA3 (6Gb/s) portov má doska 6 vyvedených z PCH a všetky sú zahnuté o 90°C. Disky môžete kombinovať do polí RAID 0, 1, 5 a 10. Vedľa SATA3 portov narazíme na interný USB 3.0 port, ktorý je dobre dostupný a uživí 2 predné USB 3.0 porty.

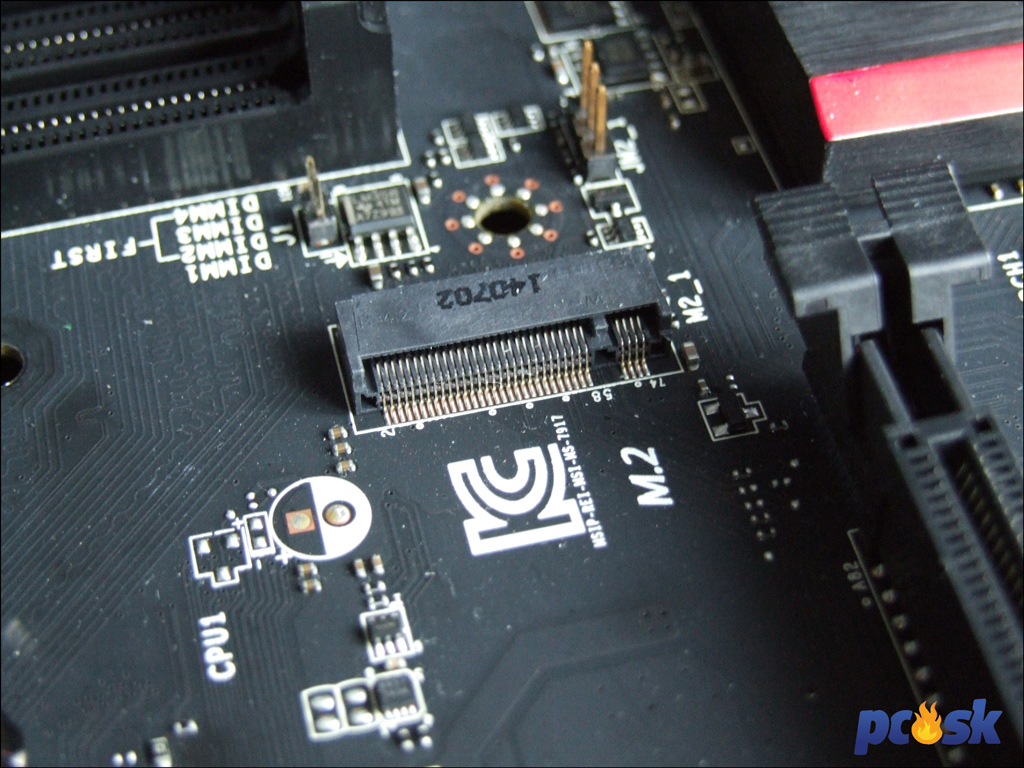

Špecialitou dosky je aj M.2 slot s rýchlosťou až 10Gb/s. Pri zapojení disku do M.2 slotu počítajte s tým, že prídete o SATA5 a SATA6 porty. Zariadenie zasunuté do M.2 slotu môže mať dĺžku 4,2/6/8cm.

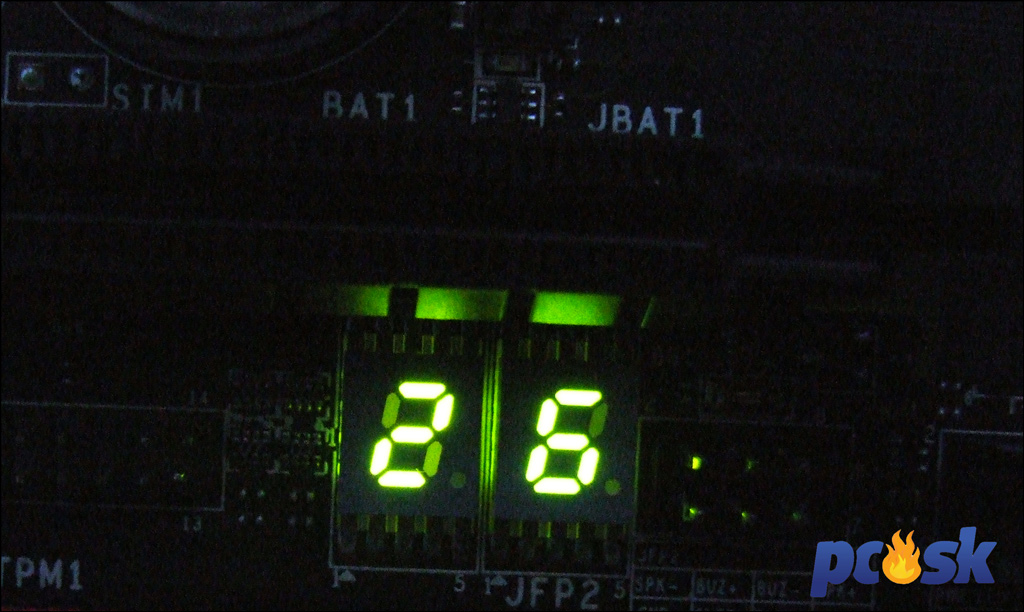

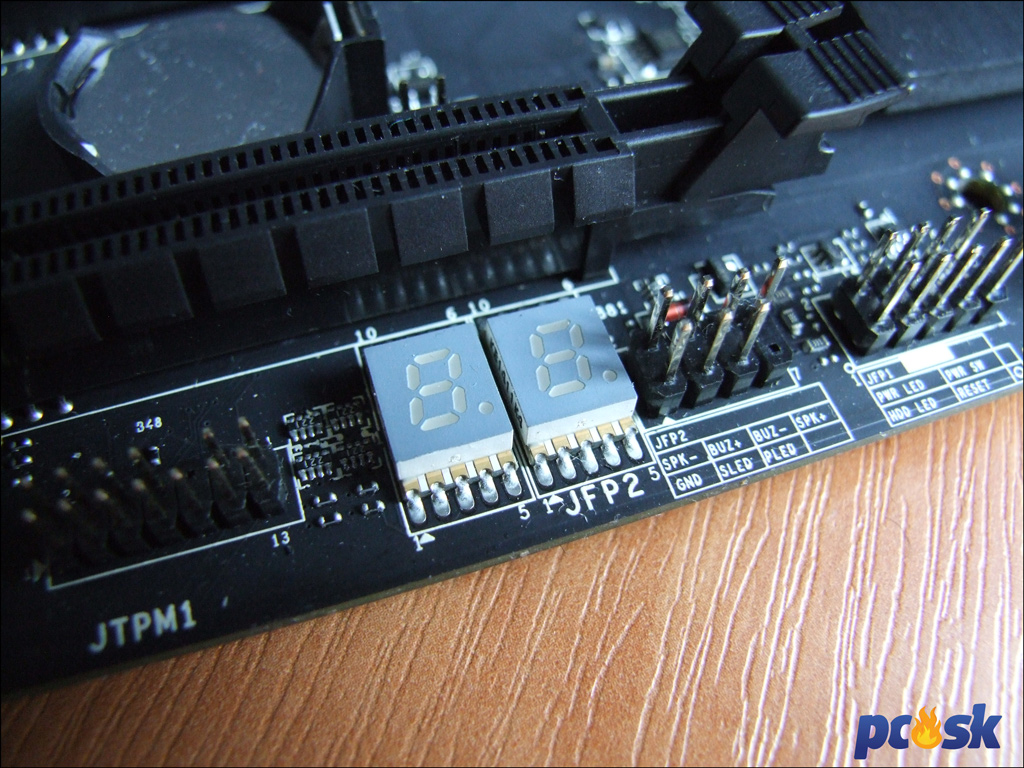

V prípade problémov sa hodí aj diagnostický POST displej. Ten po úspešnom nabehnutí operačného systému zobrazuje teplotu procesora. Napravo od displeja sú aj konektory pre pripojenie počítačovej skrine.

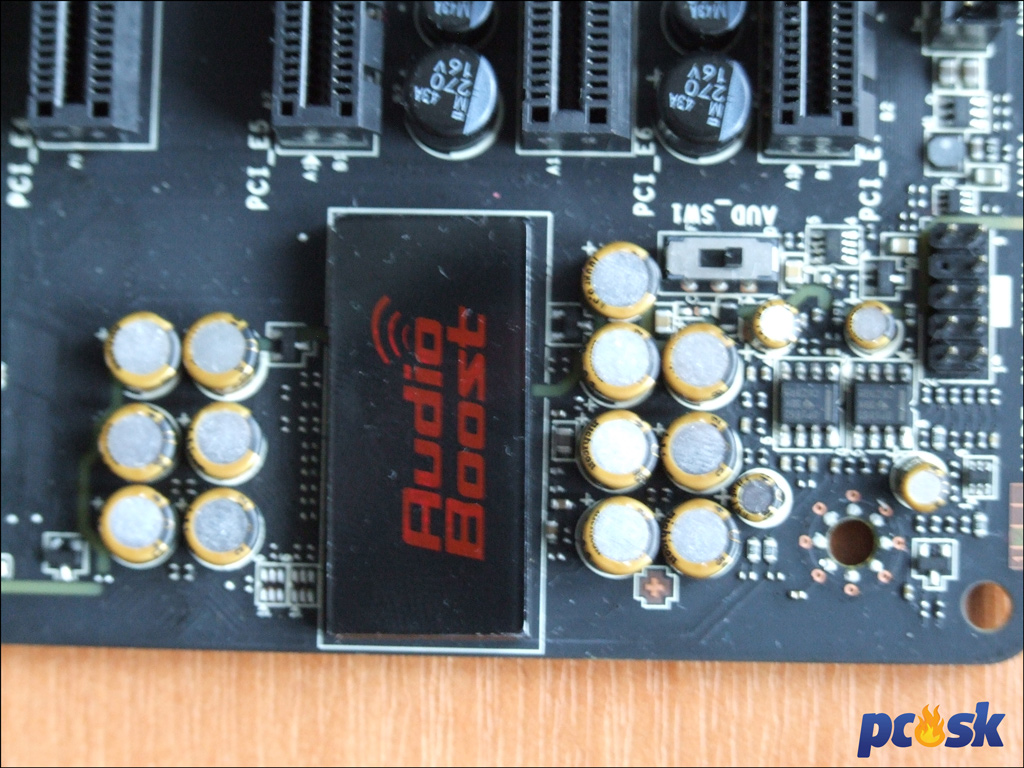

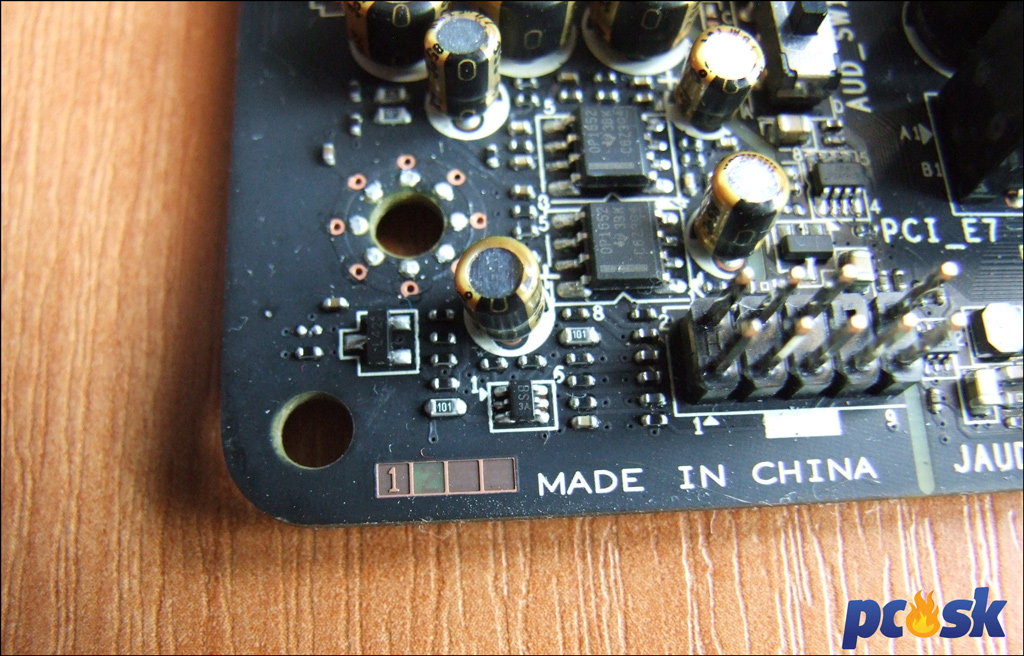

Zvuková časť Audio Boost 2 je väčšia a lepšie izolovaná ako u Z97I GAMING AC. Na obrázku vidieť EMI štít kryjúci kodek ALC 1150 od Realtek s podporou 7.1 kanálového zvuku a pozlátené kondenzátory. Všimnite si aj malý prepínač, ktorý slúži na prepínanie zdroju napájania. Doska totiž disponuje aj Direct Audio Power konektorom, ktorý sa pripojí priamo na zdroj a malo by sa tým zabezpečiť, že zadné audio porty budú mať viac energie a podajú lepší výkon. Spomínaným prepínačom sa teda prepína medzi zdrojom napájania z dosky a zdrojom napájania z Direct Audio Power konektora.

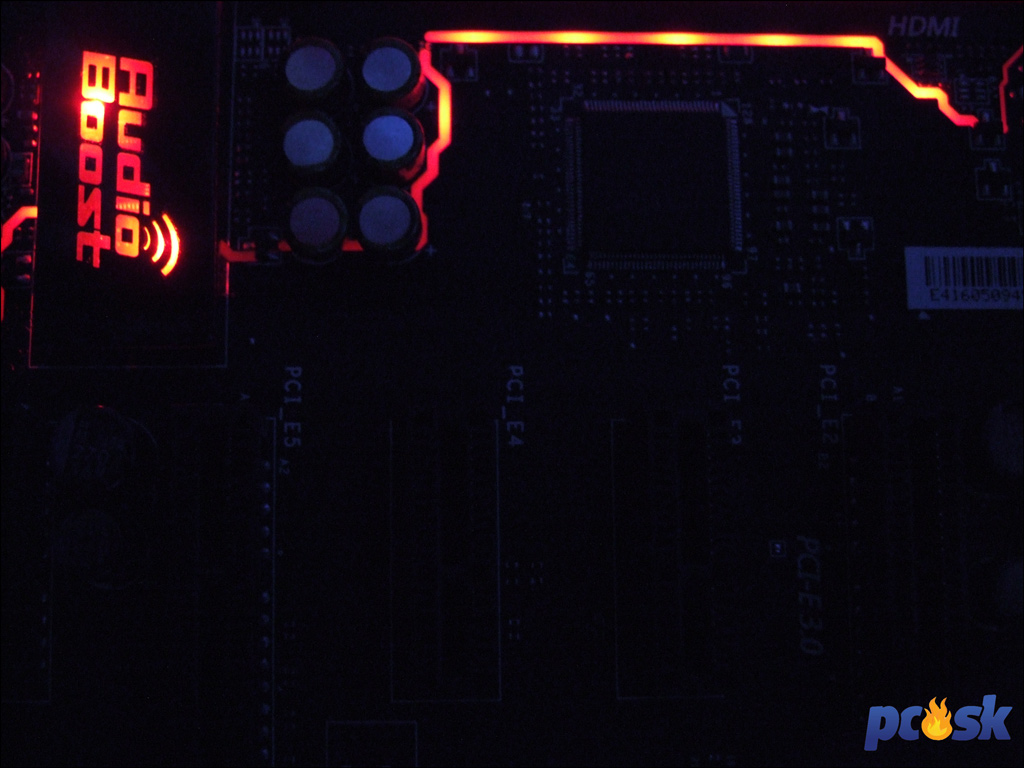

Na pravom obrázku vidieť podsvietenie oddelenej zvukovej časti od zvyšku PCB.

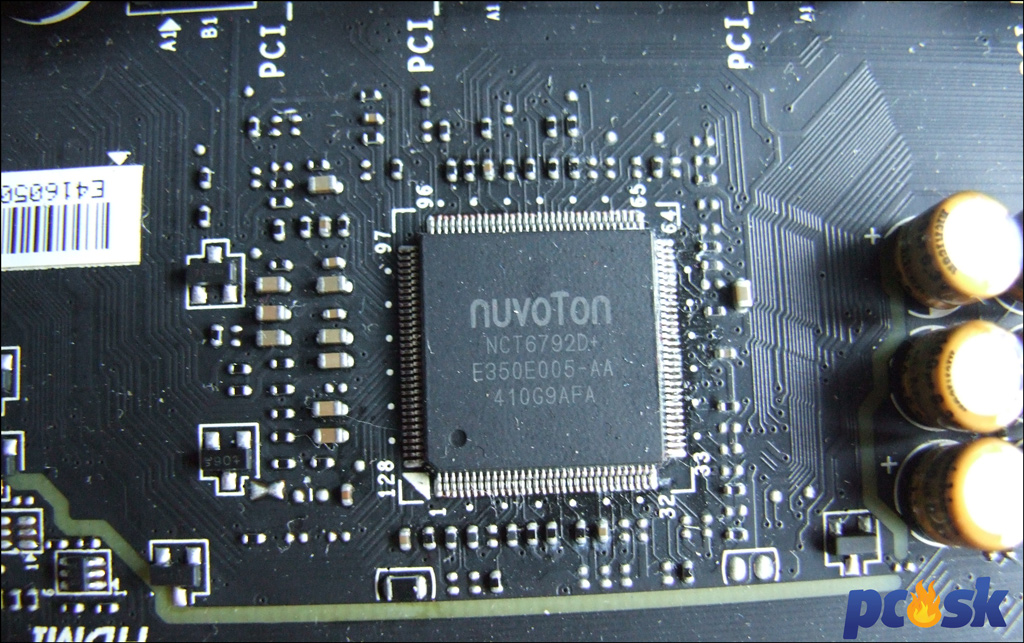

I/O čip Nuvoton NCT6792. Na doske sa nachádza iba jeden BIOS.

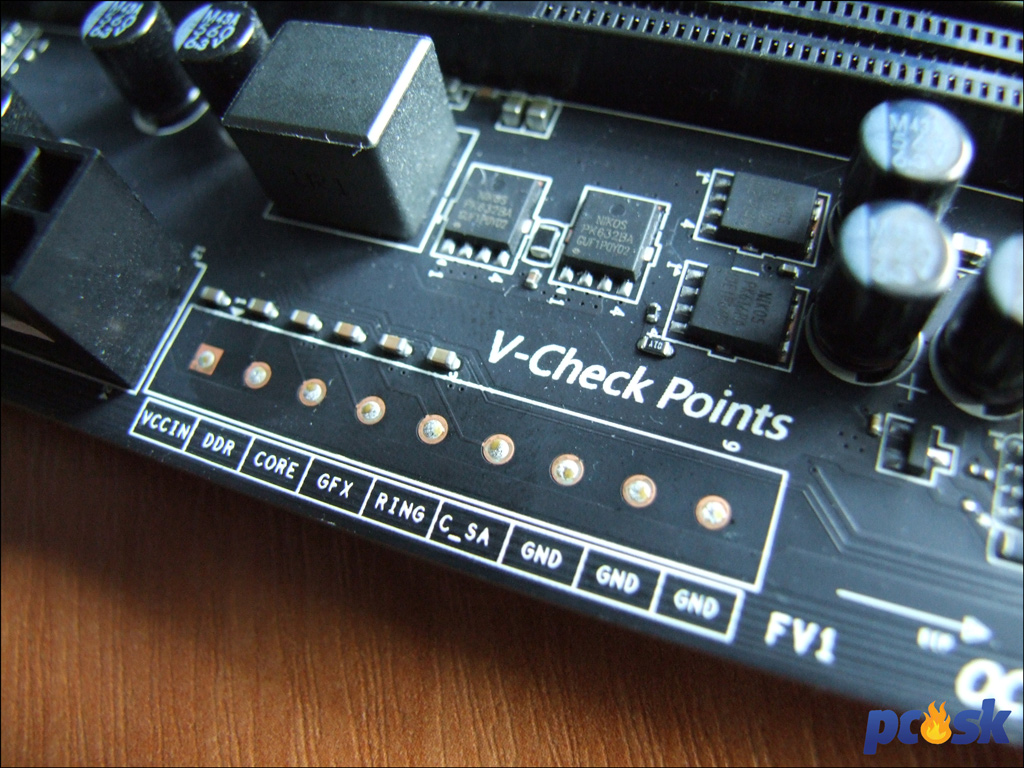

Ďalšou špecialitou základnej dosky sú meracie body priamo na doske, pomocou ktorých je možné merať napätia jednlotlivých častí. Túto funkciu však využijú zrejme iba pokročilejší užívatelia.

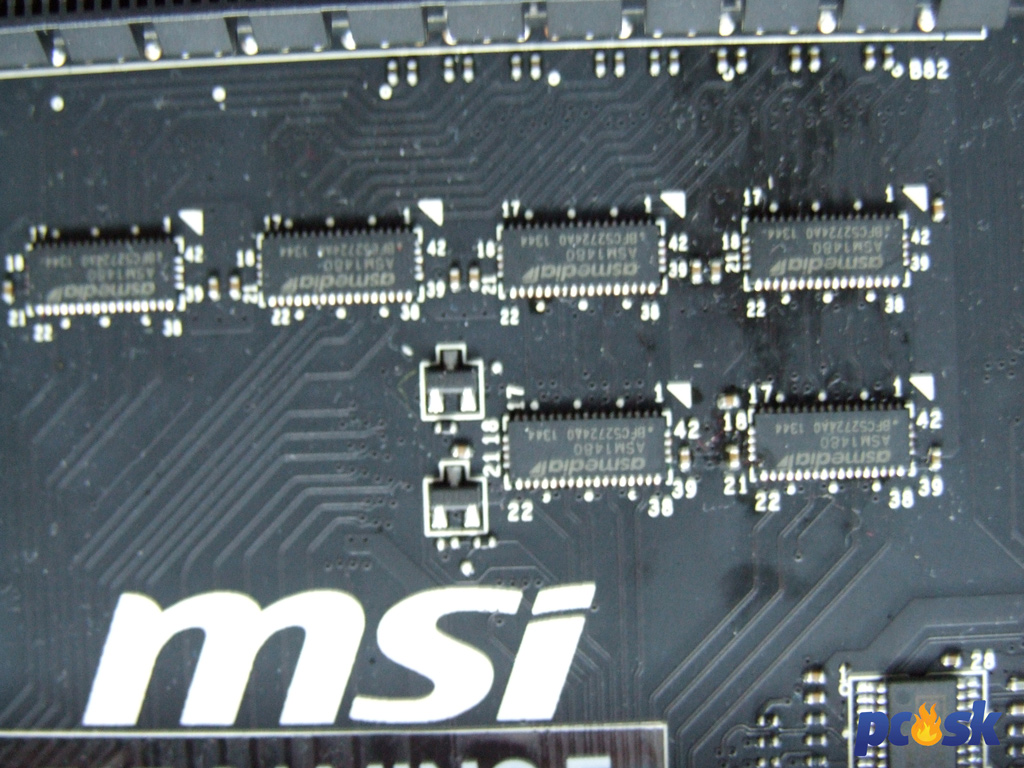

Deličky PCIe liniek Asmedia sa nachádzajú medzi PCIe slotmi.
Pre ventilátory je pripravených 5 konektorov - všetky sú štvorpinové.

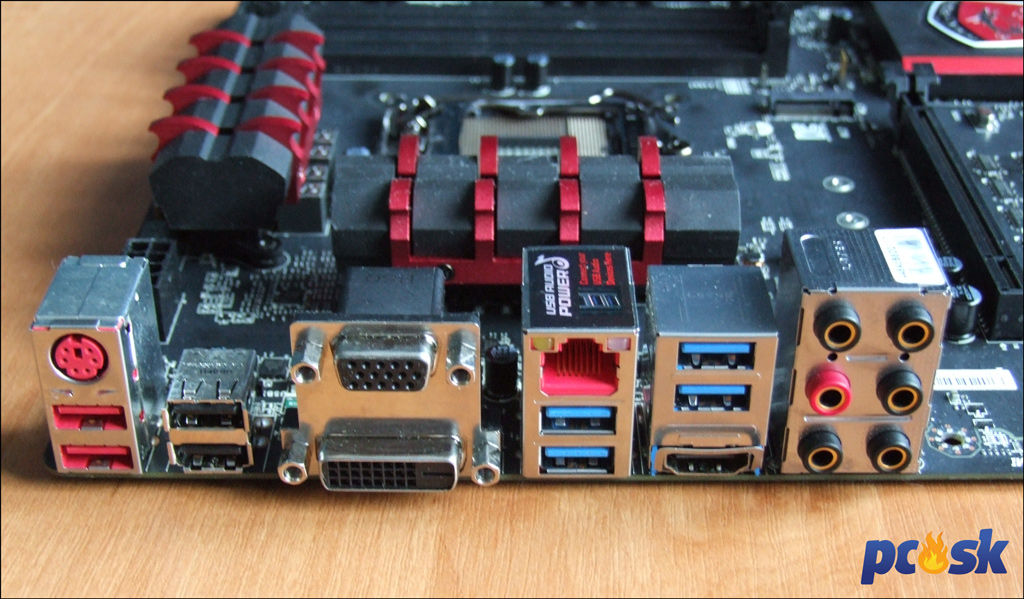

Zadný panel je vybavený nasledovne: 1x PS/2 pre myš/klávesnicu, 2x USB 2.0 , 2x USB 2.0 porty, D-Sub, DVI-D, RJ45, 2x USB 3.0 s podporou USB Audio Power, 2x USB 3.0, HDMI a audio jack porty s dedikovaným výstupom na slúchadlá (označený červenou). Pre zvuk si musíte vystačiť iba s audio jack portami, doska okrem HDMI nemá žiaden digitálny zvukový výstup ako napríklad S/PDIF.
