MSI Z97I GAMING AC - Čipset, bližší pohľad na dosku

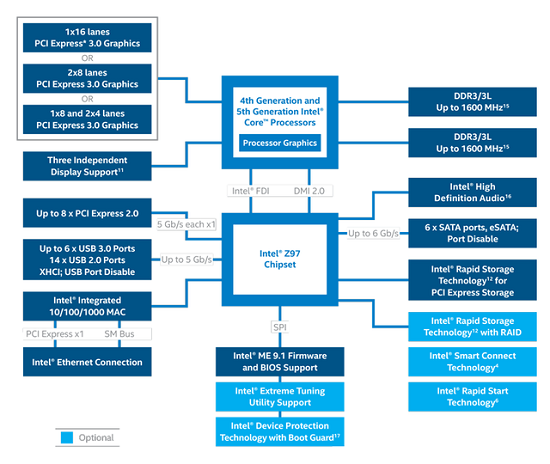

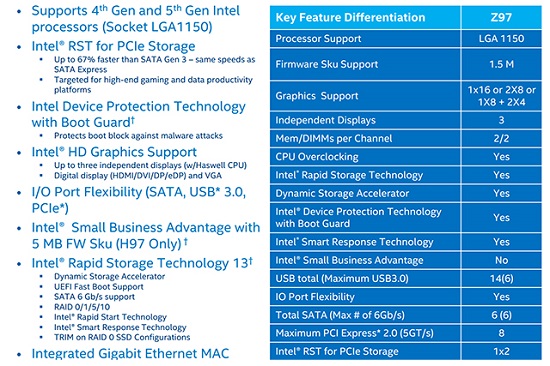

Čipset Intel Z97 je pomyselne tým najvyšším zo súčasnej ponuky, no oproti minulému Z87 neprináša príliš markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.
PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.
Konečne sa reálne pozrieme na dosku nie len prostredníctvom obrázkov a teoretických informácií.

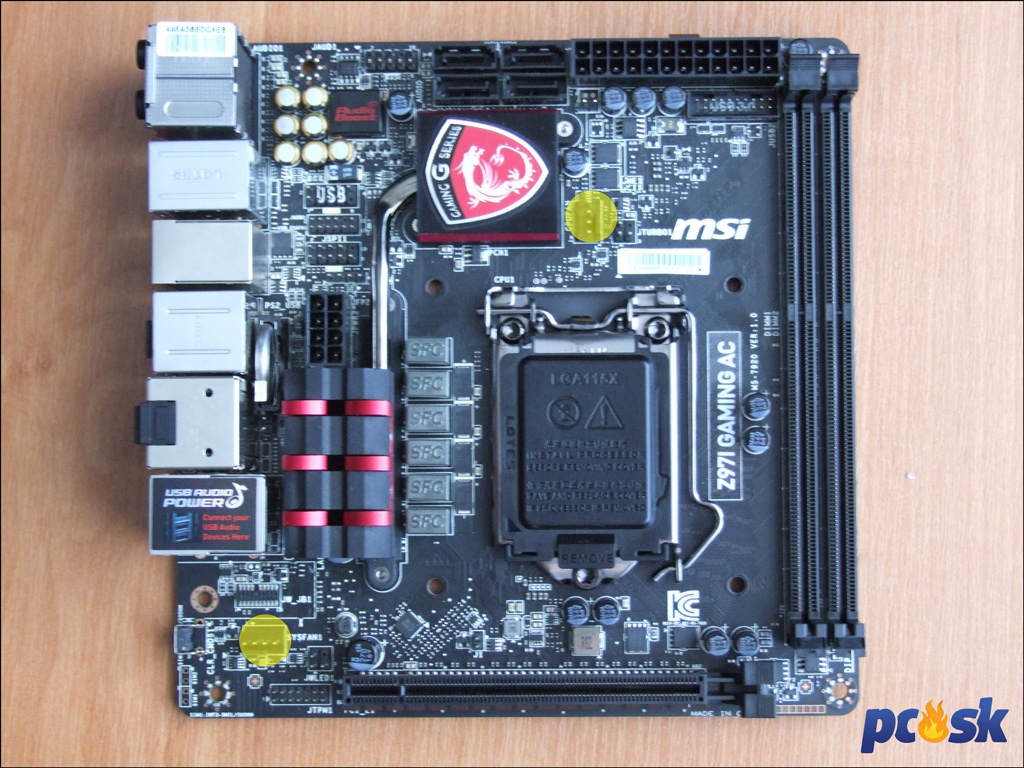

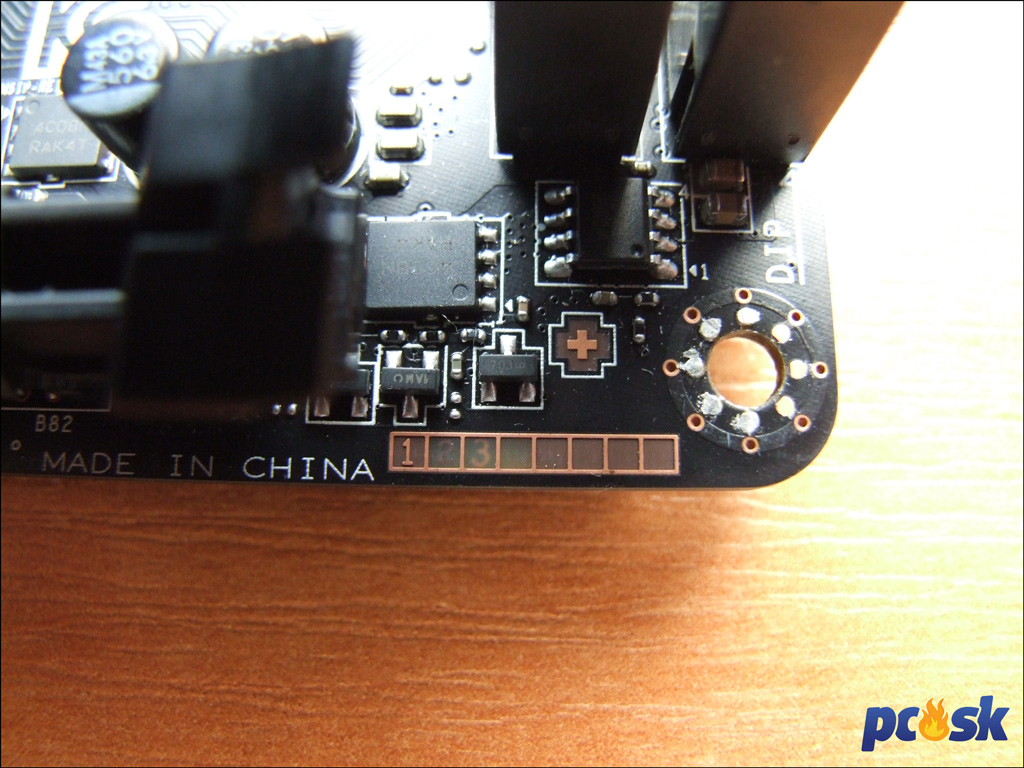

PCB dosky je ladené do elegantnej čiernej farby, o narušenie jej celistvosti sa starajú iba tmavočervené prvky na pasíve nad VRM a logo série Gaming na PCH. Napchatie všetkého potrebného na malý priestor vyžadovalo zrejme komplikovaný návrh a PCB dosky je až 8-vrstvové.

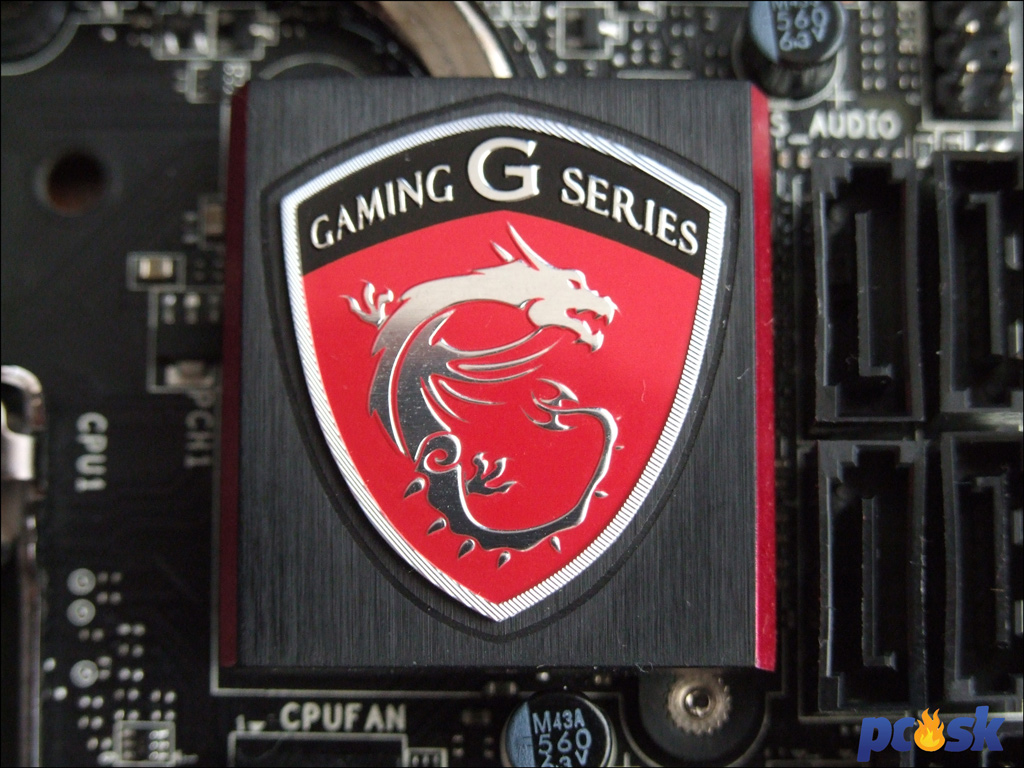

Samotný pasív s drakom nad PCH je veľmi malý a pravdupovediac som mal obavy o jeho teploty. Prichytený k doske je však veľmi pevne pomocou dvojice skrutiek.

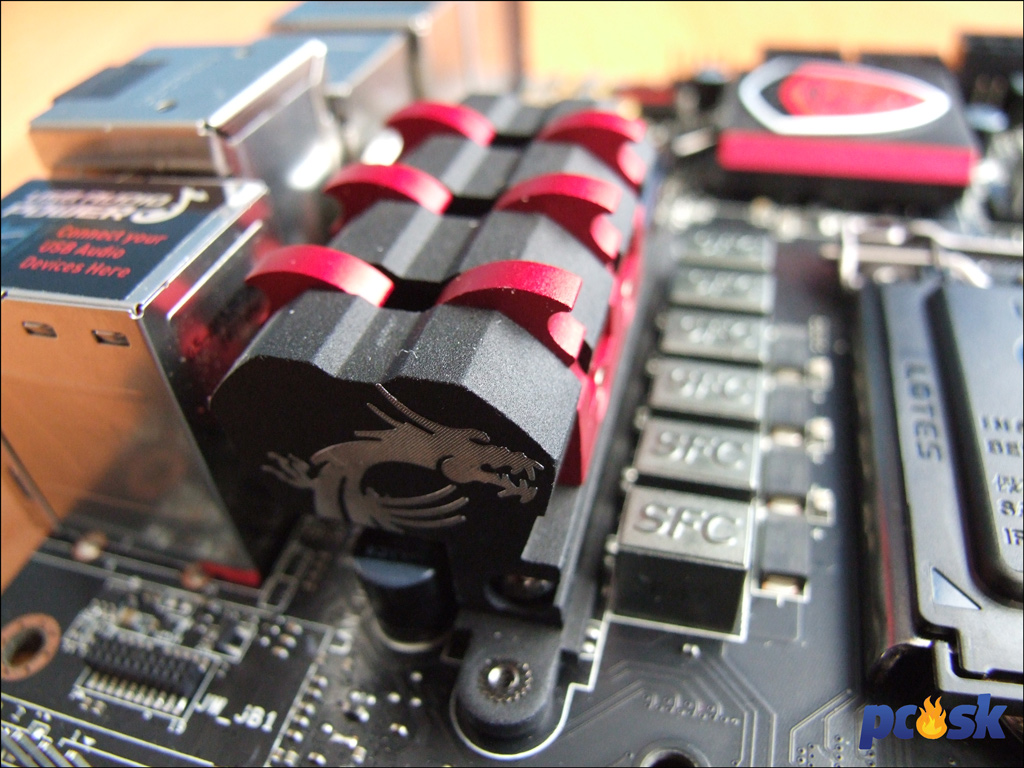

S pasívom nad VRM je spojený jednou heatpipes. Pasív nad VRM je taktiež pevne priskrutkovaný k PCB a obsahuje 3 bordové hlinkové prvky. Na boku si našiel miesto ďalší drak.

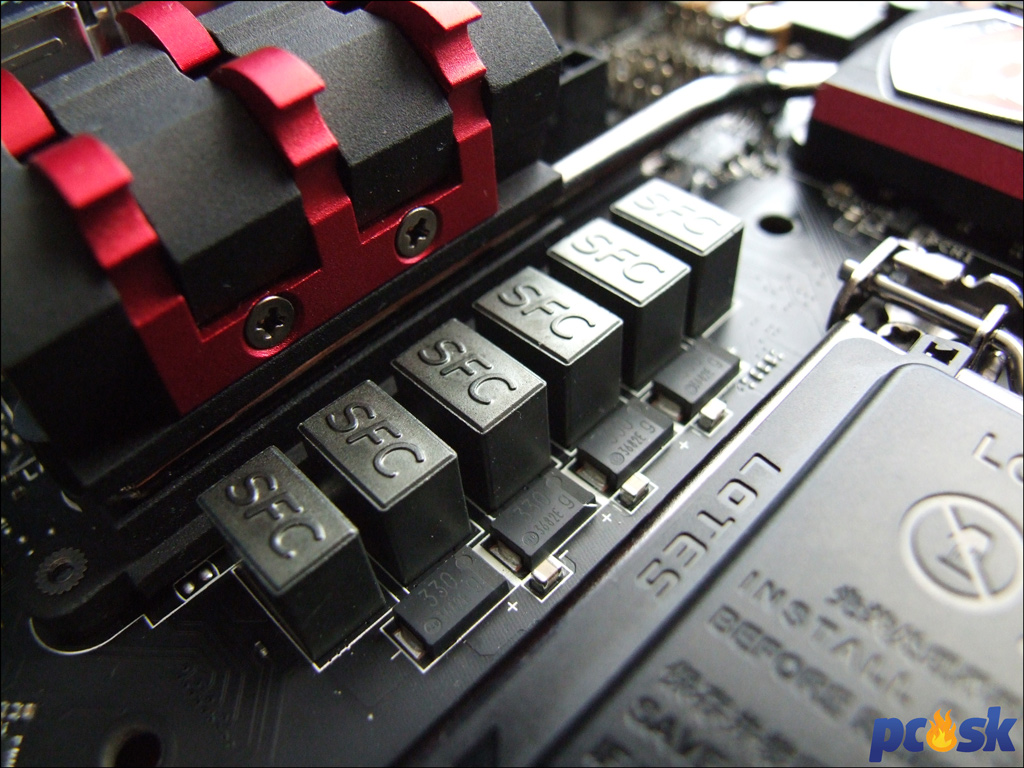

Pri VRM nachádzame 6 SFC cievok s pevným feritovým jadrom.

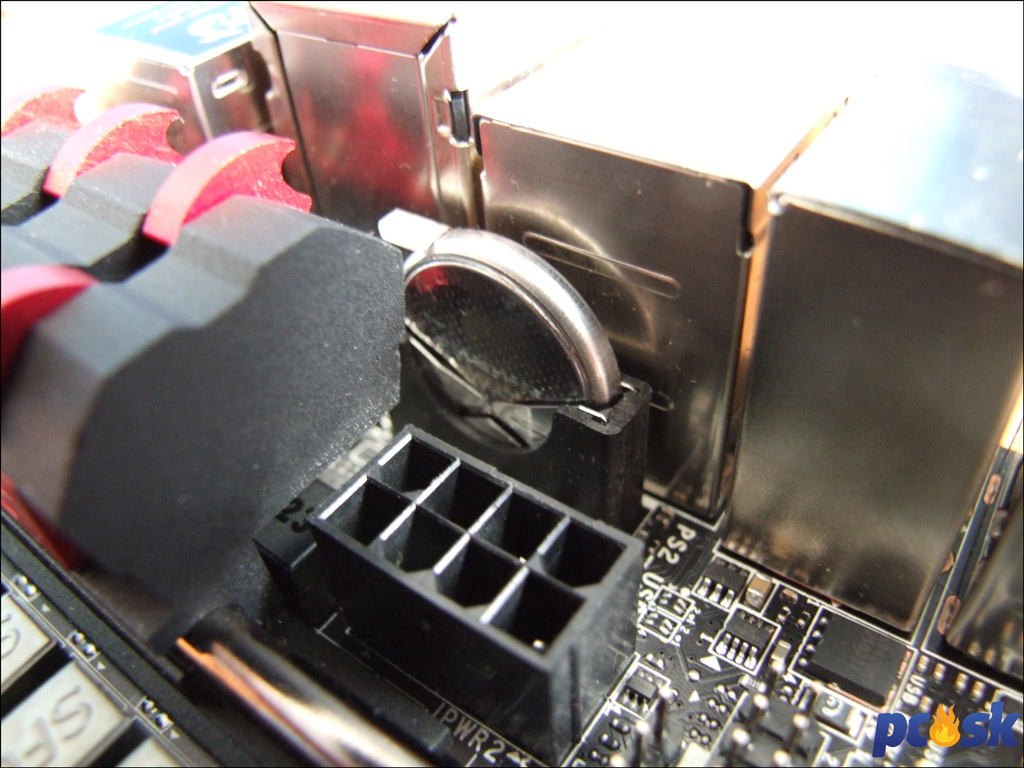

Na malom priestore nie je miesta nazvyš a tak sa musela uskromniť aj CMOS batéria, ktorá je orientovaná vertikálne. Pre jej vymazanie slúžia praktické tlačidlo na zadnom panely. Na fotke vidíme aj tradičný 8-pinový ATX konektor pre napájanie procesora.

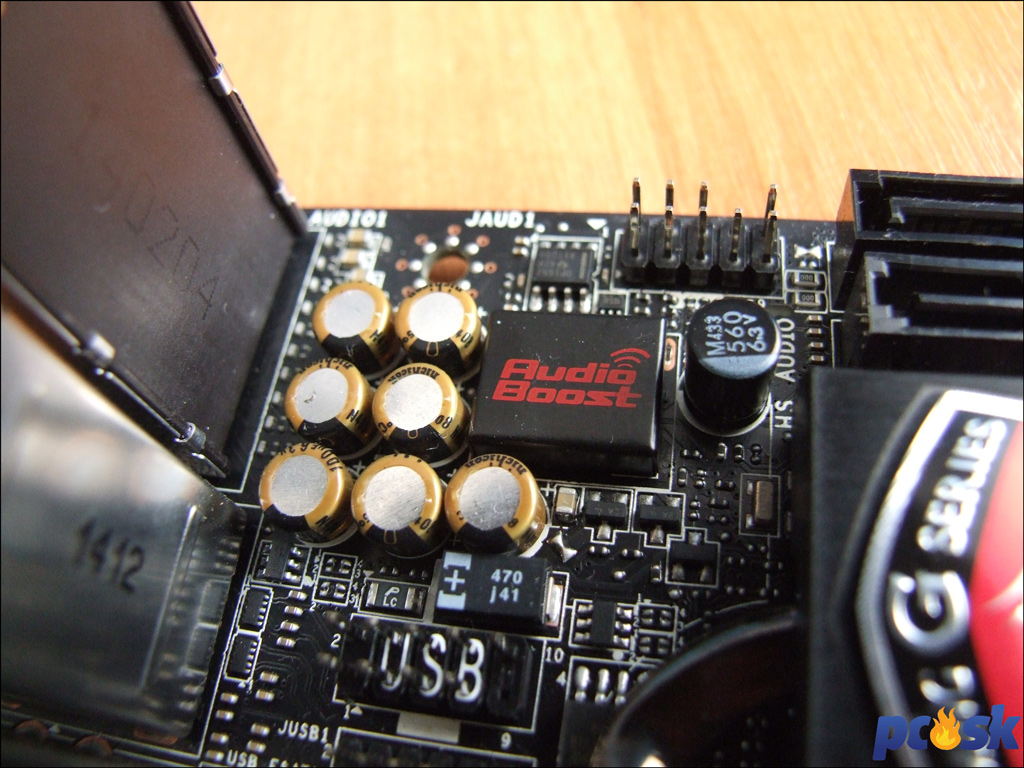

Zvuková časť Audio Boost 2 spolu s pozlátenými kondenzátormi a EMI štítom.

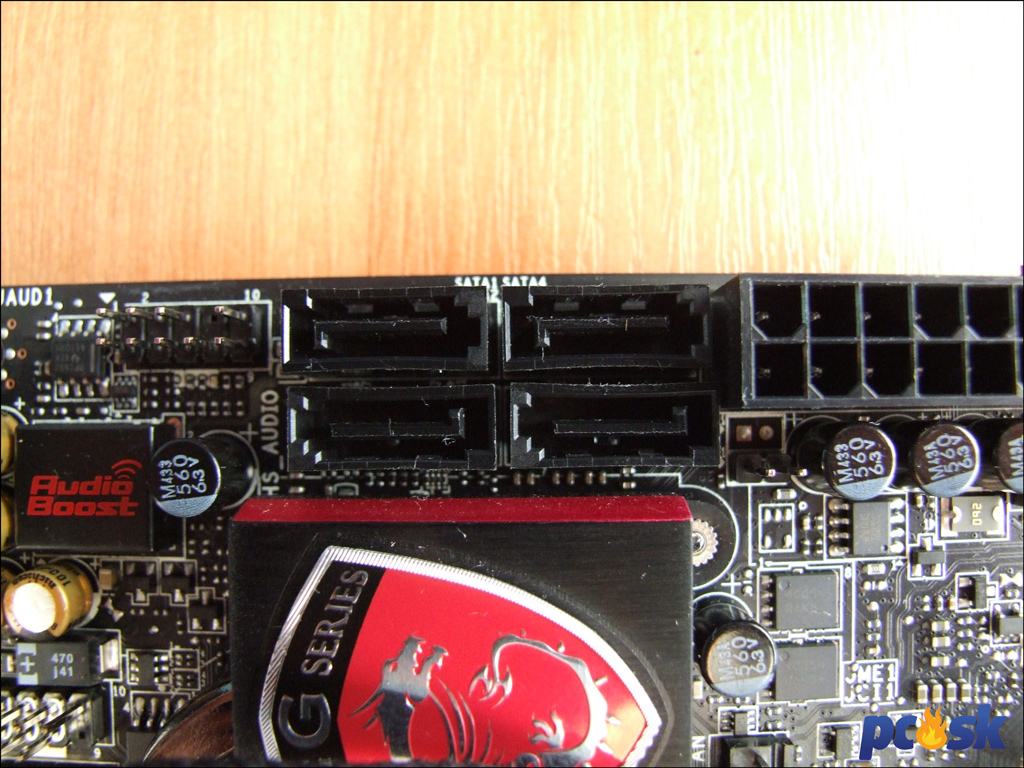

Z čipovej sady je vyvedená štvorica rýchlych SATA3 portov.

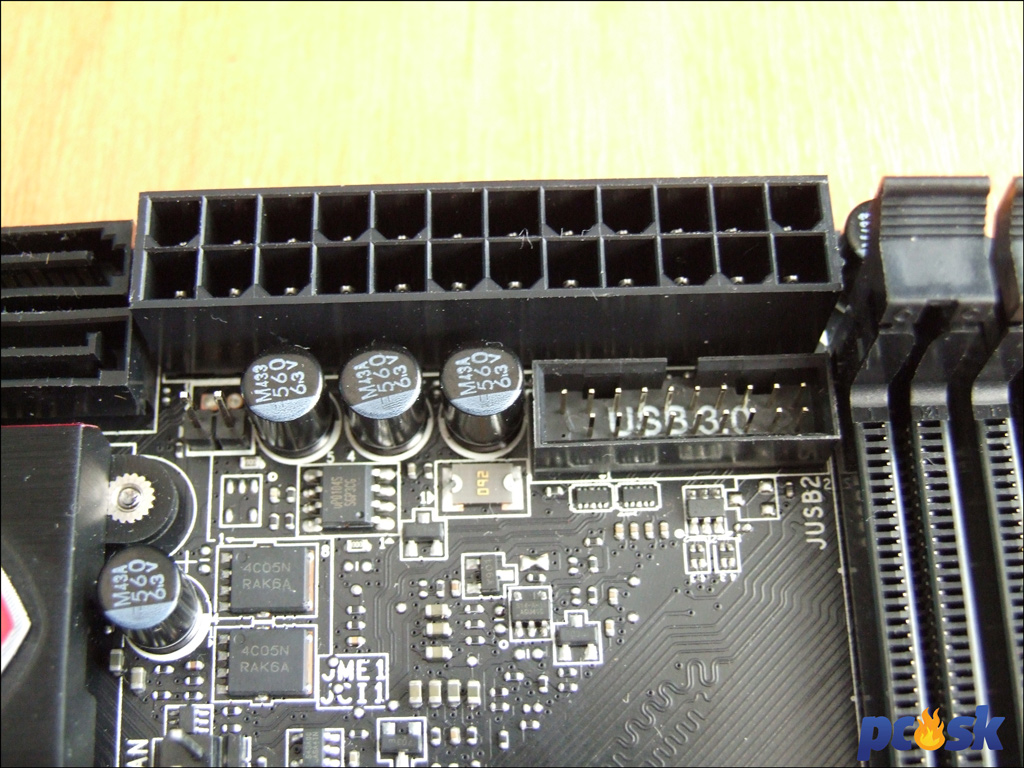

Vedľa vidíme ATX konektor spolu s interným USB 3.0 konektorom. K jeho umiestneniu mám však výhrady nakoľko je príliš tesne umiestnený vedľa pamäťových slotov, čo zabraňuje zasunutie kábla. Je to škoda nakoľko zákazník tak príde o 2 USB 3.0 porty na prednom panely.

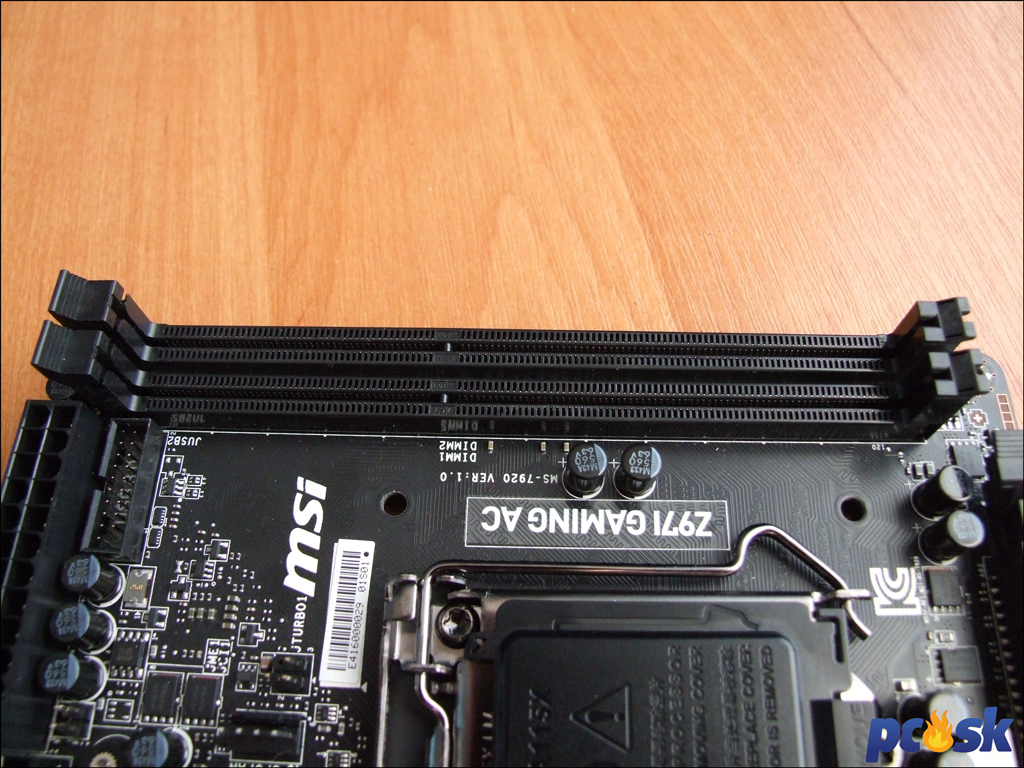

Spomínané DIMM sloty sú zastúpené v počte 2 kusov. O dual-channel zapojenie však neprídete. Pamäte pojmu maximálne 16GB DDR3 pamätí s frekvenciou 3200MHz pri OC. Nechýba ani podpora XMP profilov. Aretačné poistky sú iba z jednej strany.

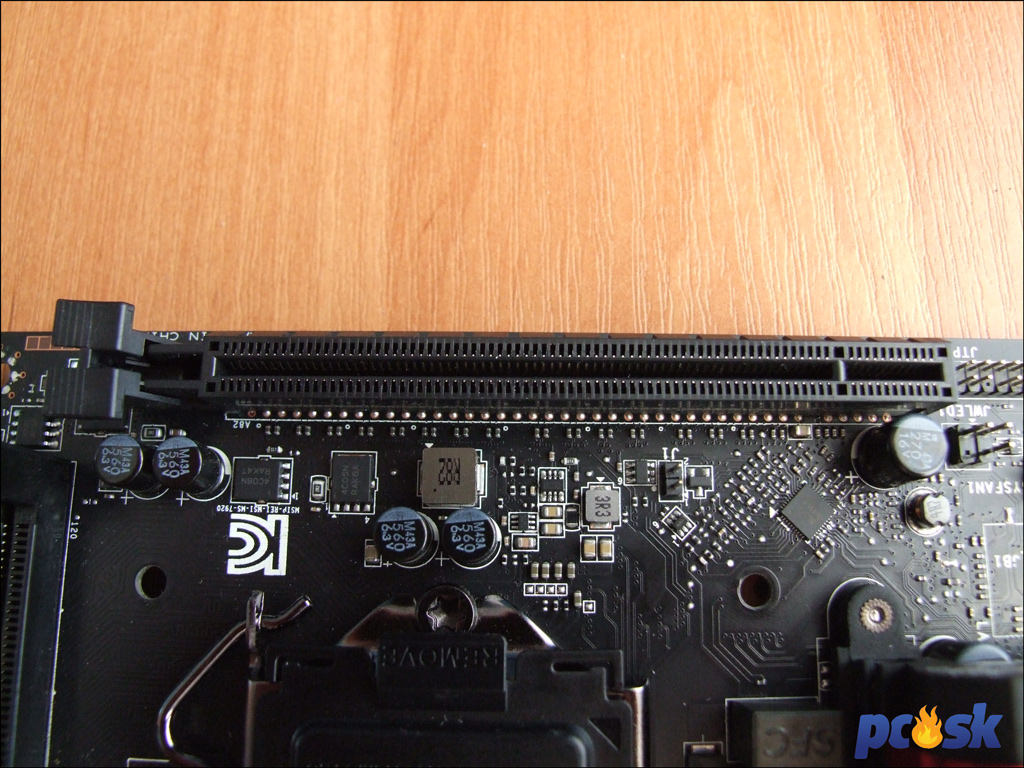

Hoci ide o hernú dosku, tá poskytuje iba jeden PCIe 3.0 x16 slot. Dlhšie grafické karty budú navyše výrazne presahovať dĺžku samotnej dosky.

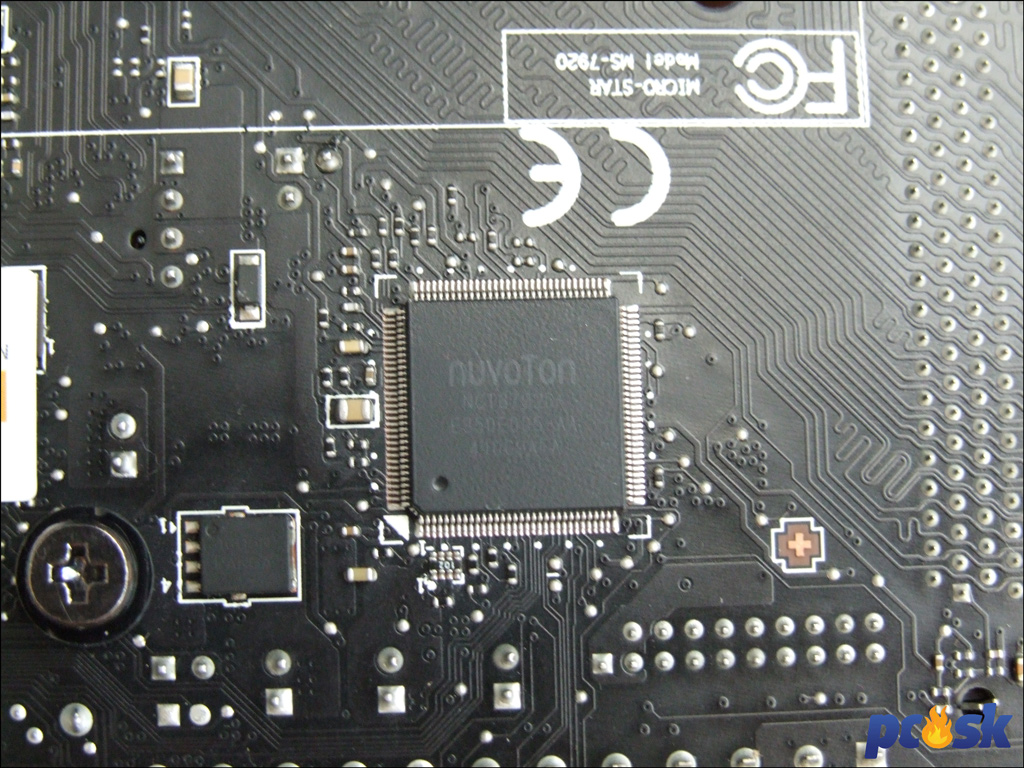

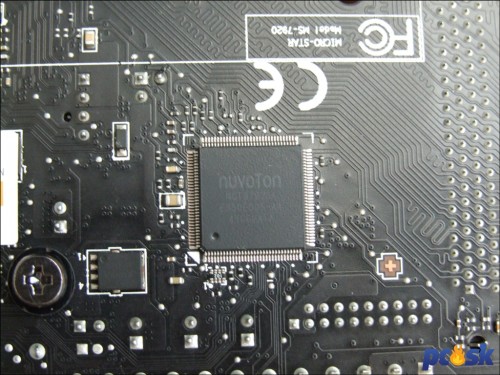

I/O čip Nuvoton NCT6792

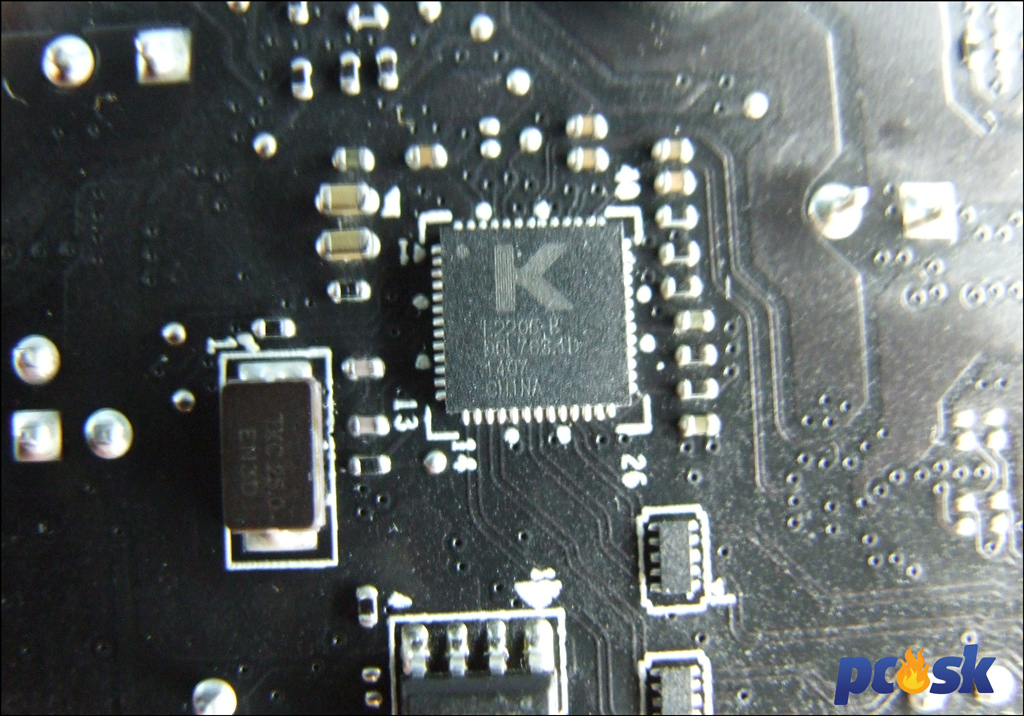

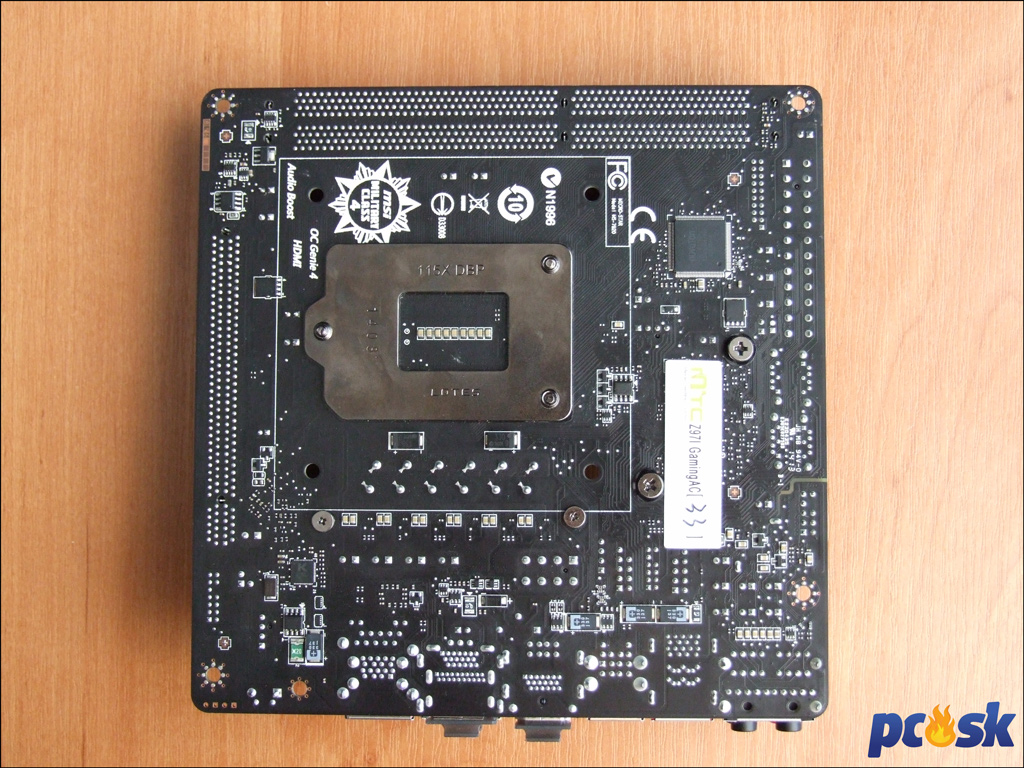

Priestor pre sieťový čip Killer E2205 sa našiel až na druhej strane PCB.

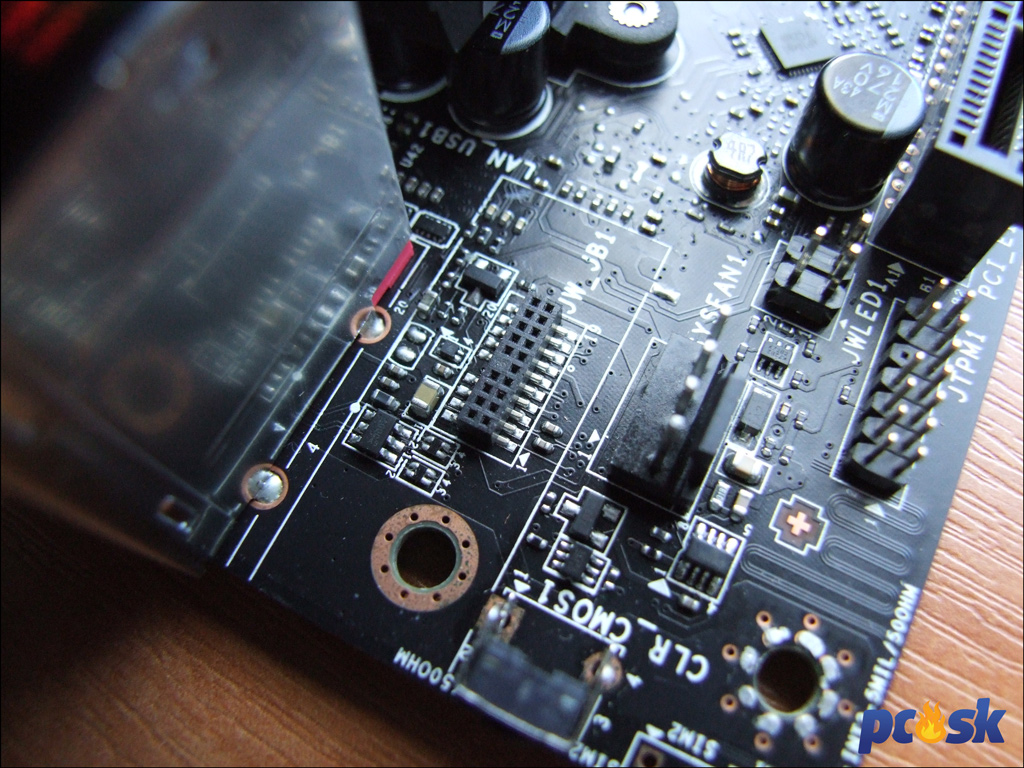

Ak máte v skrini viacero systémových ventilátorov nemám pre vás dobrú správu. Doska totiž disponuje iba dvojicou 4-pinových konektoroch, z ktorých minimálne jeden padne na ventilátor pre CPU.

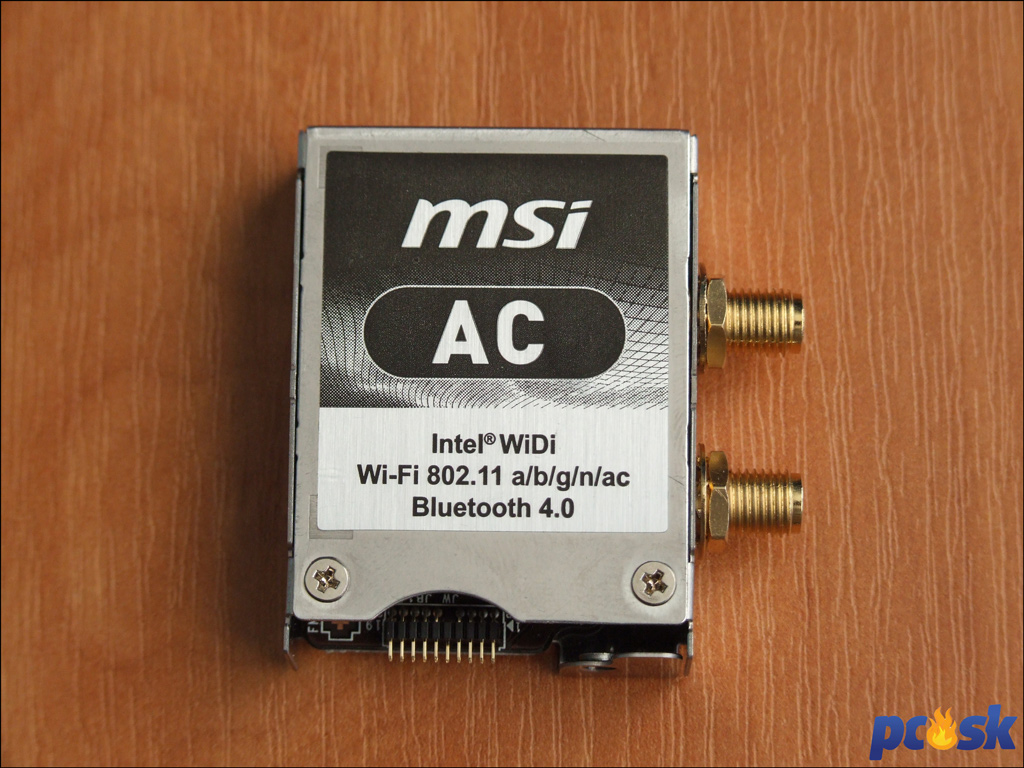

Drobný konektor pre pripojenie Wi-Fi modulu. Ten by sám o sebe na mieste nedržal a výrobca preto pribalil aj jednu skrutku.
K layoutu dosky nemám vážnejšie výhrady, zamrzí len nevhodné umiestnenie interného USB 3.0 konektora.

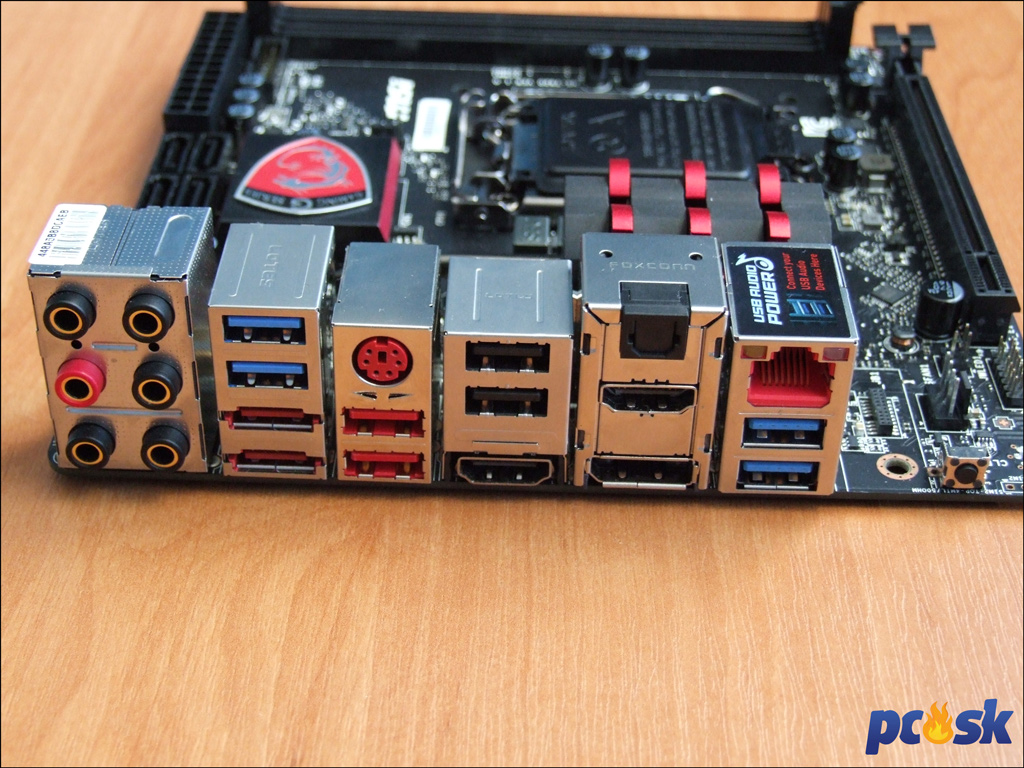

Zadný panel malej dosky je vybavený kráľovsky. Zľava doprava narazíme postupne na šesticu audio jack portov (červenou je označený dedikovaný výstup pre slúchadlá), 2 USB 3.0 porty, 2x eSATA porty, PS/2 port pre klávesnicu či myš, 2x USB 2.0 porty, ďalšie 2 USB 2.0 porty, HDMI port, optický S/PDIF výstup, druhý HDMI port, 1 DisplayPort, 1x LAN (RJ45) a dvojicu USB 3.0 portov. O kúsok vedľa je aj malé tlačidlo pre reset CMOS.
