Po základných doskách ASRock, ktoré odštartovali novú vlnu testovania základných dosiek pokračujeme ďalej, tentokrát s najnovšími doskami od MSI. V teste sa stretnú 2 dosky zamerané primárne na hráčov - jedna má klasický ATX formát pričom tá druhá je v malom Mini-ITX vyhotovení no ako bonus disponuje Wi-Fi konektivitou.

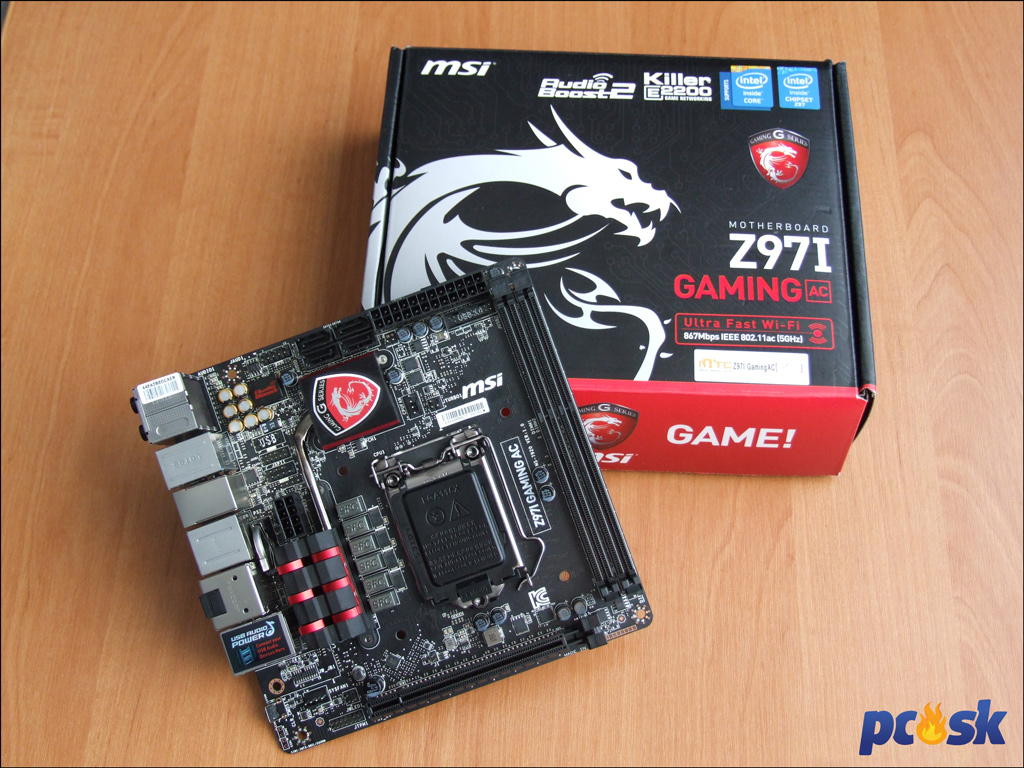

MSI Z97I GAMING AC - Balenie, príslušenstvo
Ako už názov dosiek napovedá, obe disponujú moderným čipsetom Intel Z97 Express a podporou procesorov Haswell Refresh pre paticu LGA 1150. Ako na prvú sa pozrieme na "drobca" Z97I GAMING AC. Balenie tejto dosky je skutočne malé, no pestré. Nechýba tradičný drak rady Gaming a na zadnej strane popis základných vlastností. K tým sa dostaneme neskôr.
Napriek malému baleniu si v škatuli našlo miesto množstvo príslušenstva. To pozostáva z manuálov pre dosku a Wi-Fi kartu, DVD s ovládačmi pre dosky a DVD s ovládačmi pre LAN/Wi-Fi/Bluetooth, záslepky na zadný I/O panel, Wi-Fi modulu, dvojice antén pre Wi-Fi, dvojice SATA3 káblov a kovovej nálepky MSI Gaming Series. Pobaví aj prítomnosť letáčiku na dvere, ktorý vtipne oznamuje, že človeka vo vnútri nemáte vyrušovať pretože sa momentálne hrá. V balení nehľadajte žiadne SLI či CrossFireX mostíky, no nie je ich treba. Doska má totiž iba jeden PCIe slot.
- používateľska príručka pre základnú dosku a Wi-Fi modul
- príručka pre rýchlu inštaláciu dosky
- DVD s ovládačmi pre dosku
- DVD s ovládačmi pre Wi-Fi/Bluetooth 4.0 a LAN
- záslepka na zadný I/O panel
- Wi-Fi modul
- 2 antény pre Wi-Fi
- 2 SATA3 káble
- kovová nálepka MSI
- leták na dvere
MSI Z97I GAMING AC - Funkcie dosky, špecifikácie
Maličká doska je prešpikovaná funkciami a tak sa na nej poďme bližšie pozrieť.
Prvá funkcia, na ktorú sa zameriame je zameraná na zvuk. Audio Boost 2 prináša kvalitnú reprodukciu zvuku aj vďaka Creative Sound Blaster Cinema 2 v spojení s 8-kanalovým HD audiom. K čistejšiemu zvuku prispeje aj izolovaná audio časť od zvyšku PCB a EMI štít, ktorý kryje kodek Realtek ALC 1150.
Do Audio Boost 2 patria aj pozlátené audio zosilňovače či japonské Nichicon kondenzátory a vstavaný duálny mikrofónový zosilňovač, vďaka ktorému si môžete pripojiť slúchadlá s impedanciou až 600ohm. Pozlátené sú aj výstupy na zadnom panely
Základná doska spolieha na kvalitné súčiastky spoločne označené ako Military Class 4. Do tejto skupiny patria Hi-C CAP kondenzátory s vysokou efektívnosťou, SFC (Super Ferrite Choke) cievky s feritovým jadrom čo umožňuje cievkam pracovať pri teplotách o 35°C nižšími ako bežné cievky pričom majú o 30% vyššiu kapacitu prúdu a sú o 20% efektívnejšie a poskytujú lepšiu stabilitu pri pretaktovaní. Do Military Class 4 spadajú aj Dark CAP kondenzátory s dlhou, až 10-ročnou životnosťou.
Ďalšou vychytávkou dosky je USB AUDIO POWER. Jednoducho povedané ide o funkciu, ktorá zabezpečí stabilné 5V napätie na zadných dvoch USB 3.0 portoch. Výsledkom je zvýšená USB kvalita zvuku pri pripojení DAC a tiež lepší prenos signálu cez USB.
Správna herná doska musí byť vybavená aj pre online hry, ktoré sú v dnešnej dobe populárne. O stabilnú sieťovú prevádzku, monitorovanie a regulovanie sieťovej prevádzky sa postará sieťová karta Killer E2200 a program Killer Network Manager. V online hrách tiež oceníte automatické zvýšenie priority pre dáta tečúce do a z hry (pravdepodobne pomocou nejakého QoS mechanizmu).
Funkcia Guard-Pro pozostáva zo skupiny vlastností, ktoré by mali prispieť k ochrane základnej dosky a k jej dlhej životnosti (ako napríklad ochrana proti vlhkosti, vysokým teplotám, elektromagnetickému rušeniu a pod.).
Na doske nájdeme aj Gaming Device port čo sú v podstate 2 USB 2.0 a 1 PS/2 port, ktoré poskytujú rýchlejšie reakcie pri zapojení myšky.
Do hernej a čiastočne pretaktovačskej sféry spadá OC Genie 4. Jednoduchým stlačením tlačidla na doske alebo v BIOSe sa zostava automaticky pretaktuje bez toho, aby zákazník musel riešiť zložitejšie veci ohľadom pretaktovania.
Špecialitou tejto dosky je aj Wi-Fi modul, s ktorým si v prípade štandardu 802.11ac užijete prenosové rýchlosti až 867Mb/s. Modul je schopný pracovať v 2,4GHz pásme aj v 5GHz pásme. Obsahuje 2 antény, s ktorými je možné využívať 2x2 MIMO moduláciu. Modul zároveň v sebe obsahuje aj Bluetooth 4.0 konektivitu a podporue pre Intel WiDi technológiu.
K základnej doske Z97I GAMING AC dostanete aj 6-mesačné predplatné streamovacej služby XSplit Gamecaster.
Špecifikácie
| MSI Z97I GAMING AC | |
Formát | mini-ITX (30,5 x 24,4cm) |
Socket | Intel LGA1150 |
Čipset | Intel Z97 Express |
Počet DIMM slotov | 2 |
| DDR3 | maximálne 16GB s frekvenciou 3200MHz pri OC |
Počet PCIe 3.0 x16 slotov | 1 |
Počet PCIe 2.0 x16 slotov | 0 |
Počet PCIe 2.0 x1 slotov | 0 |
Počet PCI slotov | 0 |
SATA porty | 4 x SATA3 2 x eSATA3 |
USB 3.0 porty | 2 x vpredu prostredníctvom interného USB konektora 4 x vzadu |
USB 2.0 porty | 2 x vpredu prostredníctvom interného USB konektora 4 x vzadu |
Audio | 7.1 HD Audio Boost 2 zvukový kodek Realtek ALC1150 |
LAN | 1 x Killer E2205 Gigabit LAN |
Video výstupy | 1 x DisplayPort 2 x HDMI |
konektory pre ventilátory | 2 x 4pin PWM |
Multi-GPU | nie |
Cena | od 132€ (zdroj: heureka.sk) |
MSI Z97I GAMING AC - Čipset, bližší pohľad na dosku
Čipset Intel Z97 je pomyselne tým najvyšším zo súčasnej ponuky, no oproti minulému Z87 neprináša príliš markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.
PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.
Konečne sa reálne pozrieme na dosku nie len prostredníctvom obrázkov a teoretických informácií.
PCB dosky je ladené do elegantnej čiernej farby, o narušenie jej celistvosti sa starajú iba tmavočervené prvky na pasíve nad VRM a logo série Gaming na PCH. Napchatie všetkého potrebného na malý priestor vyžadovalo zrejme komplikovaný návrh a PCB dosky je až 8-vrstvové.
Samotný pasív s drakom nad PCH je veľmi malý a pravdupovediac som mal obavy o jeho teploty. Prichytený k doske je však veľmi pevne pomocou dvojice skrutiek.
S pasívom nad VRM je spojený jednou heatpipes. Pasív nad VRM je taktiež pevne priskrutkovaný k PCB a obsahuje 3 bordové hlinkové prvky. Na boku si našiel miesto ďalší drak.
Pri VRM nachádzame 6 SFC cievok s pevným feritovým jadrom.
Na malom priestore nie je miesta nazvyš a tak sa musela uskromniť aj CMOS batéria, ktorá je orientovaná vertikálne. Pre jej vymazanie slúžia praktické tlačidlo na zadnom panely. Na fotke vidíme aj tradičný 8-pinový ATX konektor pre napájanie procesora.
Zvuková časť Audio Boost 2 spolu s pozlátenými kondenzátormi a EMI štítom.
Z čipovej sady je vyvedená štvorica rýchlych SATA3 portov.
Vedľa vidíme ATX konektor spolu s interným USB 3.0 konektorom. K jeho umiestneniu mám však výhrady nakoľko je príliš tesne umiestnený vedľa pamäťových slotov, čo zabraňuje zasunutie kábla. Je to škoda nakoľko zákazník tak príde o 2 USB 3.0 porty na prednom panely.
Spomínané DIMM sloty sú zastúpené v počte 2 kusov. O dual-channel zapojenie však neprídete. Pamäte pojmu maximálne 16GB DDR3 pamätí s frekvenciou 3200MHz pri OC. Nechýba ani podpora XMP profilov. Aretačné poistky sú iba z jednej strany.
Hoci ide o hernú dosku, tá poskytuje iba jeden PCIe 3.0 x16 slot. Dlhšie grafické karty budú navyše výrazne presahovať dĺžku samotnej dosky.
I/O čip Nuvoton NCT6792
Priestor pre sieťový čip Killer E2205 sa našiel až na druhej strane PCB.
Ak máte v skrini viacero systémových ventilátorov nemám pre vás dobrú správu. Doska totiž disponuje iba dvojicou 4-pinových konektoroch, z ktorých minimálne jeden padne na ventilátor pre CPU.
Drobný konektor pre pripojenie Wi-Fi modulu. Ten by sám o sebe na mieste nedržal a výrobca preto pribalil aj jednu skrutku.
K layoutu dosky nemám vážnejšie výhrady, zamrzí len nevhodné umiestnenie interného USB 3.0 konektora.
Zadný panel malej dosky je vybavený kráľovsky. Zľava doprava narazíme postupne na šesticu audio jack portov (červenou je označený dedikovaný výstup pre slúchadlá), 2 USB 3.0 porty, 2x eSATA porty, PS/2 port pre klávesnicu či myš, 2x USB 2.0 porty, ďalšie 2 USB 2.0 porty, HDMI port, optický S/PDIF výstup, druhý HDMI port, 1 DisplayPort, 1x LAN (RJ45) a dvojicu USB 3.0 portov. O kúsok vedľa je aj malé tlačidlo pre reset CMOS.
MSI Z97I GAMING AC - BIOS
BIOS respektívne UEFI sa na akutálnych MSI doskách volá Click BIOS 4 a hneď z úvodu poskytne prehľadné sekcie v ktorých nájdete potrebné veci. V hornom paneli môžete jednoduchým prehadzovaním položiek meniť prioritu bootovania. Vľavo hore možno jedným kliknutím aktivovať XMP profil pamätí alebo pretaktovať zostavu aktivovaťním OC Genie funkcie.
OC sekcia poskytuje bohaté možnosti pretaktovania a zmeny napätia.
Pamäte môžu pracovať na frekvencii až 3200MHz.
S funkciou M-Flash je flashnutie BIOSu z USB naozaj jednoduché.

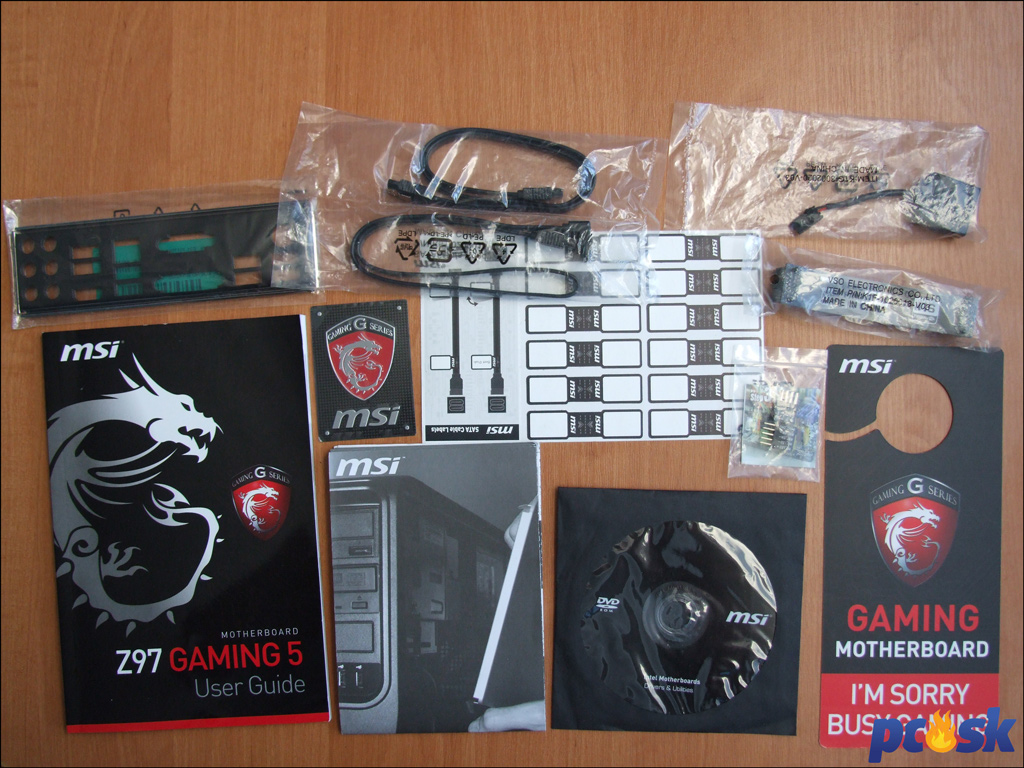

MSI Z97 GAMING 5 - Balenie, príslušenstvo
Pomaly sa dostávame k druhej doske v dnešnej recenzii, ktorou je MSI Z97 GAMING 5. Dve veci sú zjavné už z názvu - ide o dosku s čipsetom Intel Z97 Express a opäť ide o herne ladenú dosku.
Keďže ide už o základnú dosku klasického ATX formátu zodpovedá tomu aj veľkosť balenia. Dizajnovo však ide o rovnaké balenie ako u maličkej Z97I GAMING AC. Príslušenstvo je taktiež podobné. V škatuli si našiel miesto manuál pre dosku, DVD s ovládačmi, záslepka na zadný I/O panel, dvojica SATA3 káblov, jeden SLI mostík, audio power adaptér, M-konektor, nálepky pre označenie SATA káblov, nálepka MSI Gaming a letáčik na dvere s nápisom I'm sorry busy gaming.
- DVD s ovládačmi a softvérom
- manuál
- užívateľká príručka pre rýchlu inštaláciu
- záslepka na zadný I/O panel
- 2x SATA3 káble
- M-konektor
- audio power adaptér
- SLI mostík
- nálepky na SATA káble
- leták na kľučku
- nálepka MSI
MSI Z97 GAMING 5 - Funkcie dosky, špecifikácie
Podobne ako Z97I GAMING AC aj jej väčší brat Z97 GAMING 5 obsahuje množstvo funkcií. Vzhľadom na to, že veľa z nich je totožných ako u predchádzajúcej dosky ich len vymenujem. Hlbšie popíšem funkcie, ktoré menšia doska nemala.
O lepšie herné zážitky sa budú snažiť už známe funkcie ako Audio Boost 2, Killer E2200, USB Audio Power, súčiastky Military Class 4 a technológie spadajúce do Guard-Pro. Rovnako aj tu nachádzame Gaming Device port pre rýchlejšie a hladšie pohyby myši a OC Genie 4 pre pretaktovanie jedným stlačením.

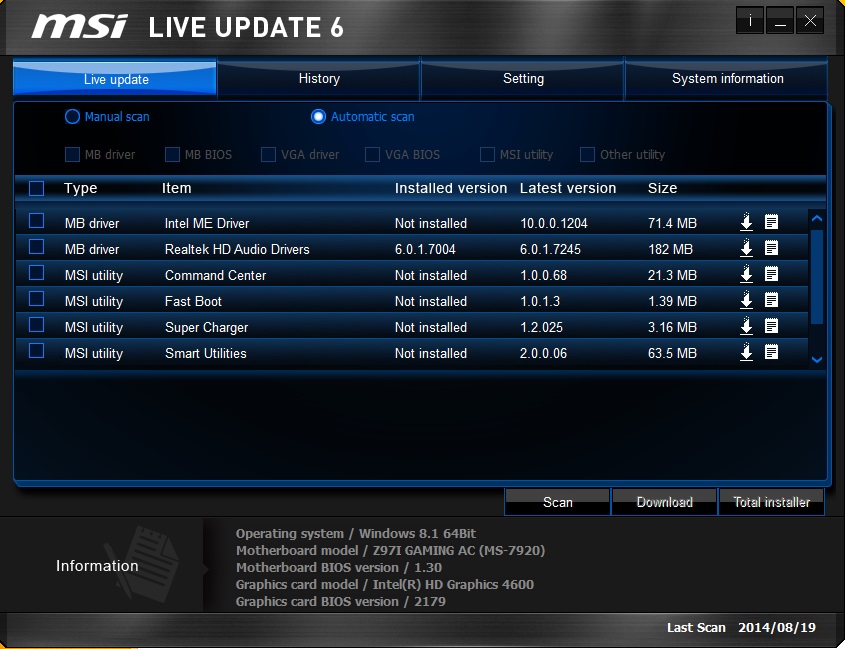

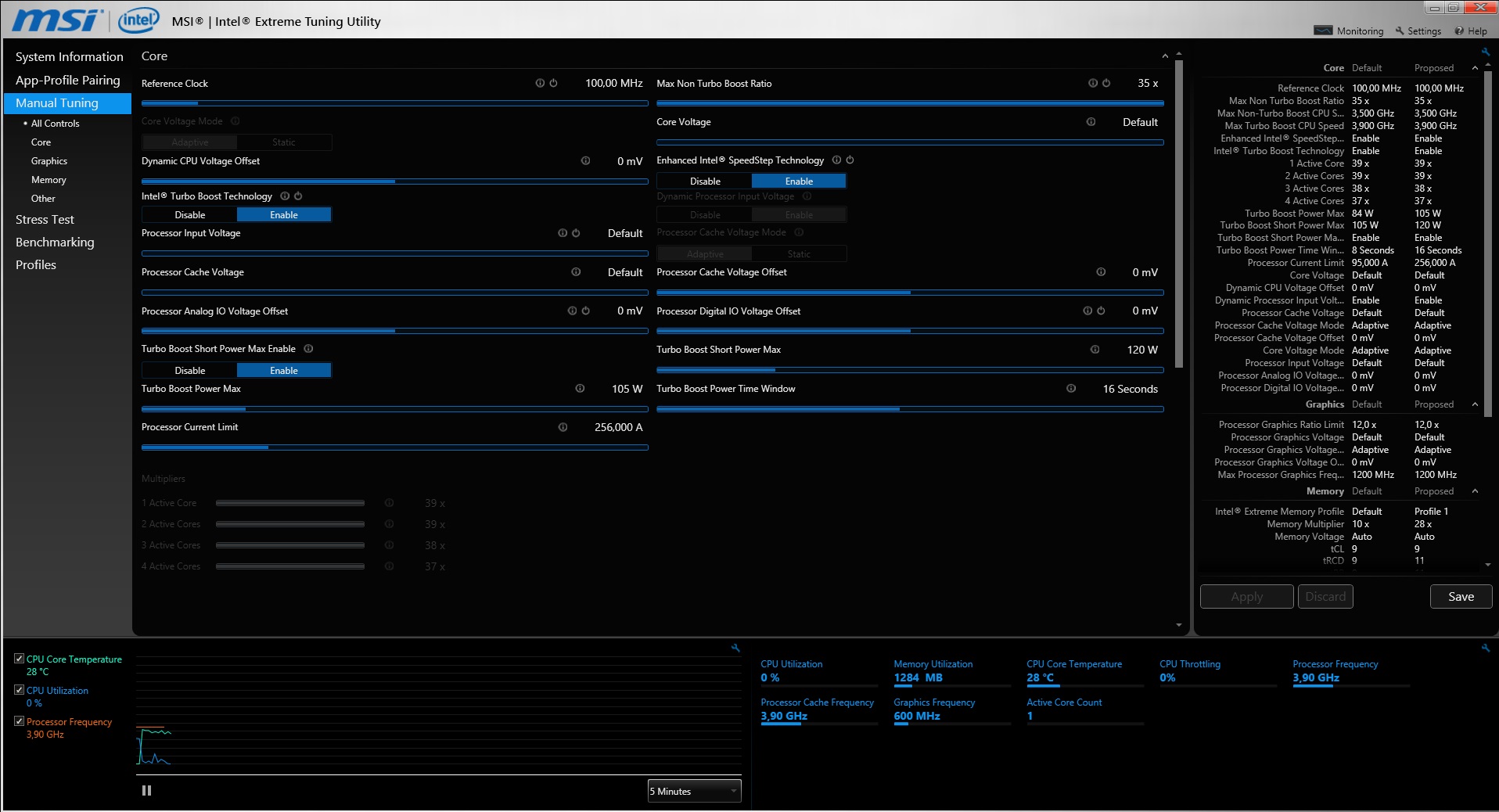

Aj k tejto doske je pribalený softvér ako MSI Gaming APP pre prepínanie medzi herným, normálnym a tichým režimom, MSI Live Update 6, ktorý sleduje a sťahuje dostupné aktualizácie či Extreme Tunning Utility, s ktorou je možné ladiť zostavu priamo z prostredia operačného systému. Nechýba ani 6-mesačné predplatné XSplit Gamecaster.

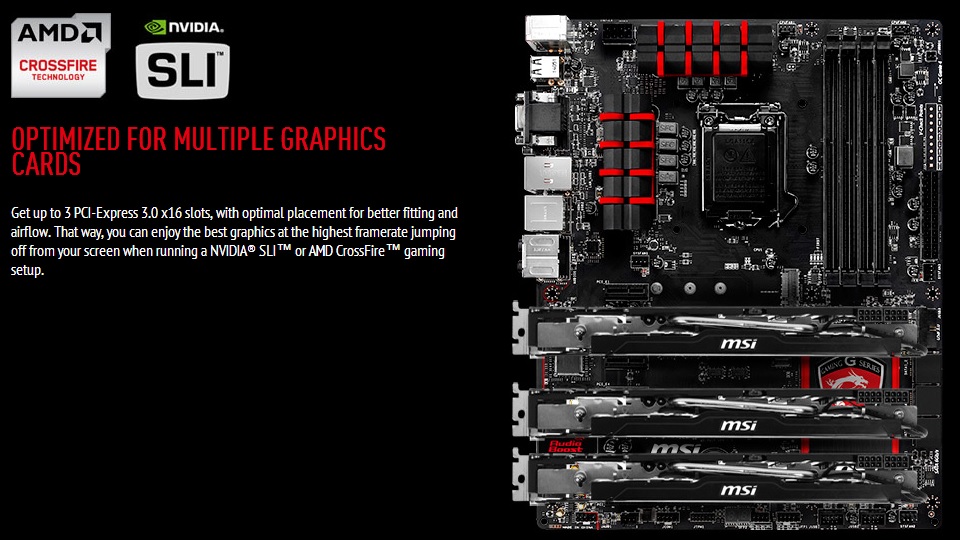

Zásadným rozdielom medzi touto a predchádzajúcou doskou je možnosť multi-GPU zapojenia, čo znamená, že si môžete zakúpiť a zapojiť viacero grafických kariet naraz (maximálne 3). Podporovaná je ako technológia SLI od nVidia tak aj CrossFire od AMD.
Majiteľov prvých M.2 SSD poteší aj prítomnosť rýchleho M.2 slotu, s ktorým vaše SSD nebude brzdené. M.S slotu sú venované 2 PCI 2.0 linky a celková rýchlosť tak môže dosiahnúť až 10Gbit/s.
Špecifikácie
| MSI Z97 GAMING 5 | |
Formát | ATX (30,5 x 24,4cm) |
Socket | Intel LGA1150 |
Čipset | Intel Z97 |
Počet DIMM slotov | 4 |
| DDR3 | maximálne 32GB s frekvenciou 3200MHz pri OC |
Počet PCIe 3.0 x16 slotov | 3 |
Počet PCIe 2.0 x16 slotov | 0 |
Počet PCIe 2.0 x1 slotov | 4 |
Počet PCI slotov | 0 |
SATA porty/M.2 porty | 6 x SATA3 / 1x M.2 |
USB 3.0 porty | 2 x vpredu prostredníctvom interného USB 3.0 konektora 4 x vzadu |
USB 2.0 porty | 4 x vpredu prostredníctvom interného USB 2.0 konektora 4 x vzadu |
Audio | 7.1 HD Audio Boost 2 zvukový kodek Realtek ALC1150 |
LAN | 1 x Killer E2205 Gigabit LAN |
Video výstupy | 1 x D-SUB 1 x DVI-D 1 x HDMI |
konektory pre ventilátory | 5 x 4pin PWM |
Multi-GPU | 3-way AMD CrossFire 2-way AMD CrossFire |
Cena | od 125€ (zdroj: heureka.sk) |
MSI Z97 GAMING 5 - Čipset, bližší pohľad na dosku
Aj táto základná doska spolieha na služby moderného čipsetu Intel Z97 Express, ktorý sme si podrobne predstavili pri doske Z97I GAMING AC. Nebudem sa tak zbytočne opakovať a prejdime radšej rovno k popise samotnej dosky.

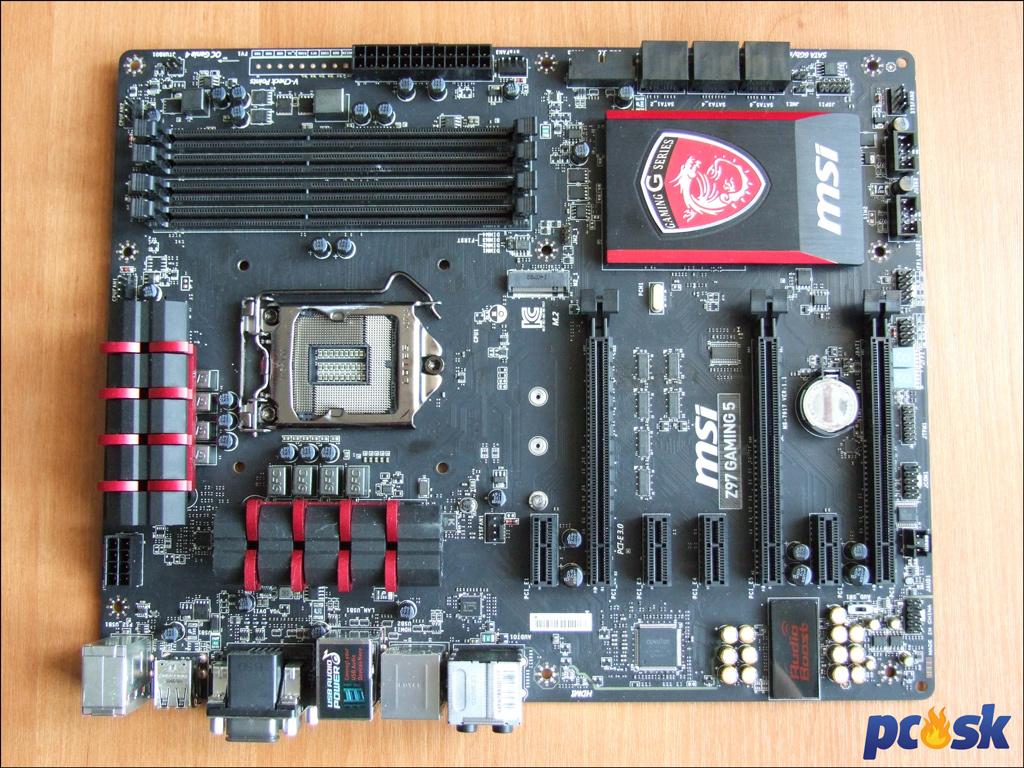

Tá je, ako som už spomínal, tradičného ATX formátu. Ladená je taktiež do čierneho šatu. Prekvapením pre mňa bolo, že PCB dosky je iba 4-vrstvové. Doska sa však nijak výrazne neprehýbala.
Červené prvky nájdeme opäť iba na pasíve nad VRM a na pasíve nad PCH kde je aj drak označujú Gaming sériu. Pasívy sú prichytené pevne pomocou skrutiek a nemajú tendenciu uvoľniť sa. Pasív nad PCH je aj dostatočne veľký.
Napájanie procesora a iGPU zabezpečuje 8 fáz.
DIMM pamäťové sloty sú 4 a sú všetky čierne. Výrobca tak neoznačil dual-channel zapojenie, no to dosiahneme tradičným zapojením do prvého a tretieho slotu alebo druhého a štvrtého. Sloty pojmú maximálne 32GB DDR3 s frekvenciou 3300MHz pri OC. Samozrejmosťou je podpora XMP. Aretačné zobáčiky sú z oboch strán. Na dolnom kraji fotografii vidieť aj jeden z pätice 4-pinových konektorov pre ventilátory, ATX 12V konektor a meracie body.
PCIe 3.0 x16 sloty sú pre grafické karty 3 pričom zvyšné 2 sú elektricky zapojené ako x8. Pri zapojení dvoch kariet sa linky rozdelia na x8 a x8, pri zapojení 3 kariet dostane prvý slot 8 PCIe liniek, zvyšné 2 sloty si budú musieť vystačiť iba so 4 linkami. Krátke x1 sloty pomalšieho PCIe 2.0 štandardu má doska 4. PCI sloty nenájdeme na doske žiadne.
Medzi slotmi môžeme vidieť aj CMOS batériu s jumperom pre jej vymazanie.
SATA3 (6Gb/s) portov má doska 6 vyvedených z PCH a všetky sú zahnuté o 90°C. Disky môžete kombinovať do polí RAID 0, 1, 5 a 10. Vedľa SATA3 portov narazíme na interný USB 3.0 port, ktorý je dobre dostupný a uživí 2 predné USB 3.0 porty.
Špecialitou dosky je aj M.2 slot s rýchlosťou až 10Gb/s. Pri zapojení disku do M.2 slotu počítajte s tým, že prídete o SATA5 a SATA6 porty. Zariadenie zasunuté do M.2 slotu môže mať dĺžku 4,2/6/8cm.
V prípade problémov sa hodí aj diagnostický POST displej. Ten po úspešnom nabehnutí operačného systému zobrazuje teplotu procesora. Napravo od displeja sú aj konektory pre pripojenie počítačovej skrine.
Zvuková časť Audio Boost 2 je väčšia a lepšie izolovaná ako u Z97I GAMING AC. Na obrázku vidieť EMI štít kryjúci kodek ALC 1150 od Realtek s podporou 7.1 kanálového zvuku a pozlátené kondenzátory. Všimnite si aj malý prepínač, ktorý slúži na prepínanie zdroju napájania. Doska totiž disponuje aj Direct Audio Power konektorom, ktorý sa pripojí priamo na zdroj a malo by sa tým zabezpečiť, že zadné audio porty budú mať viac energie a podajú lepší výkon. Spomínaným prepínačom sa teda prepína medzi zdrojom napájania z dosky a zdrojom napájania z Direct Audio Power konektora.
Na pravom obrázku vidieť podsvietenie oddelenej zvukovej časti od zvyšku PCB.
I/O čip Nuvoton NCT6792. Na doske sa nachádza iba jeden BIOS.
Ďalšou špecialitou základnej dosky sú meracie body priamo na doske, pomocou ktorých je možné merať napätia jednlotlivých častí. Túto funkciu však využijú zrejme iba pokročilejší užívatelia.
Deličky PCIe liniek Asmedia sa nachádzajú medzi PCIe slotmi.
Pre ventilátory je pripravených 5 konektorov - všetky sú štvorpinové.
Zadný panel je vybavený nasledovne: 1x PS/2 pre myš/klávesnicu, 2x USB 2.0 , 2x USB 2.0 porty, D-Sub, DVI-D, RJ45, 2x USB 3.0 s podporou USB Audio Power, 2x USB 3.0, HDMI a audio jack porty s dedikovaným výstupom na slúchadlá (označený červenou). Pre zvuk si musíte vystačiť iba s audio jack portami, doska okrem HDMI nemá žiaden digitálny zvukový výstup ako napríklad S/PDIF.
MSI Z97 GAMING 5 - BIOS

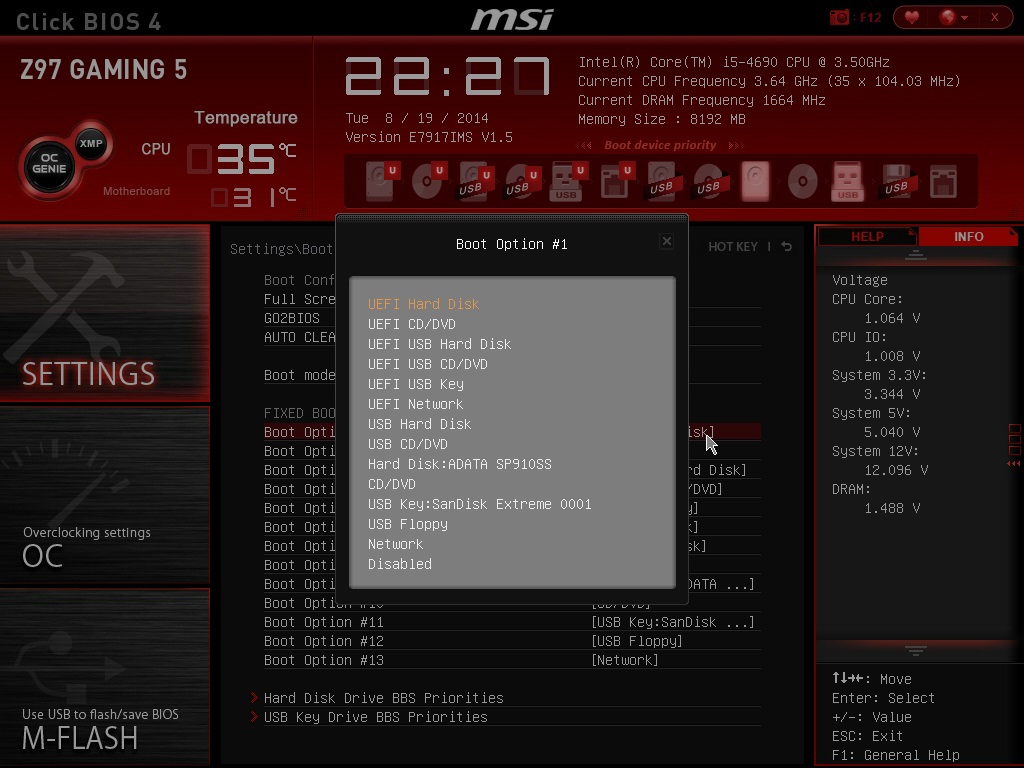

BIOS tejto dosky je prakticky totožný s predchádzajúcou. V nastaveniach samozrejme nechýba ani zmena možnosti bootovania.

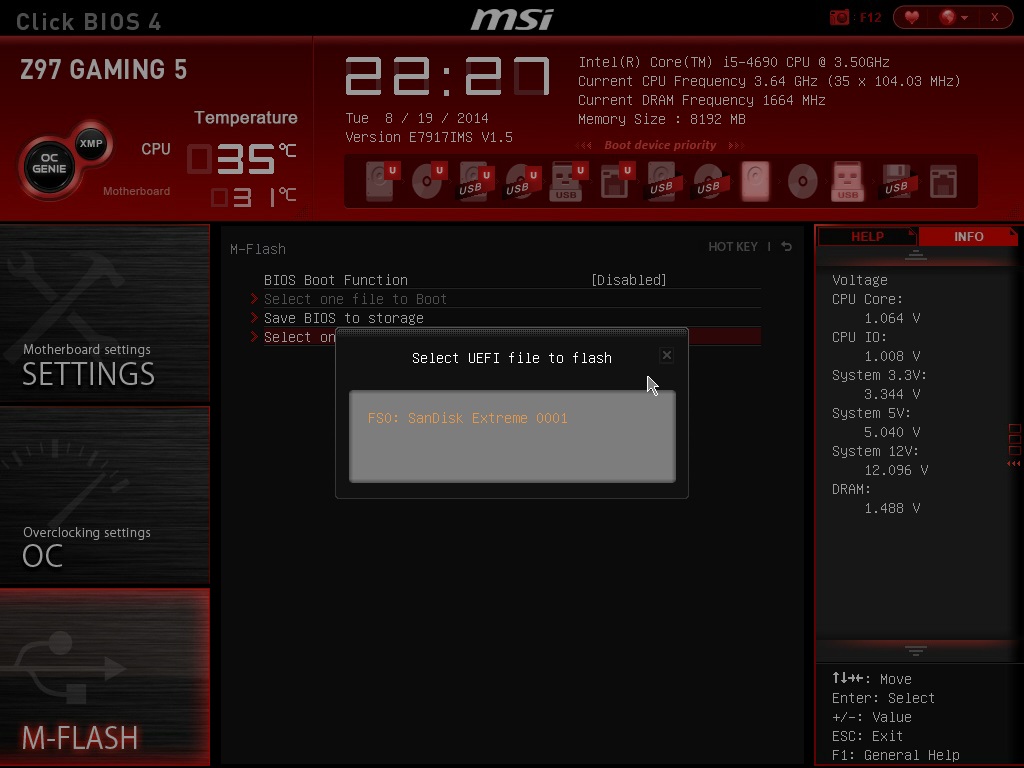

Aj u tejto dosky existuje funkcia M-Flash, s ktorou sa dá aktualizovať BIOS z USB disku.

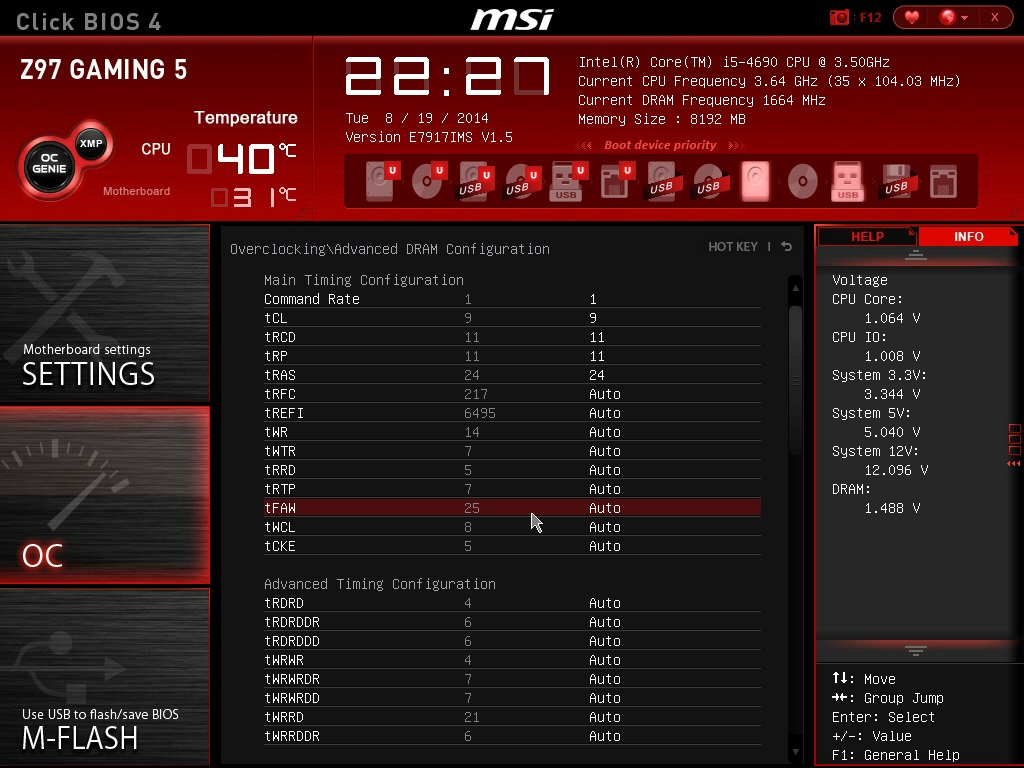

Pre operačné pamäte čakajú naozaj bohaté možnosti.

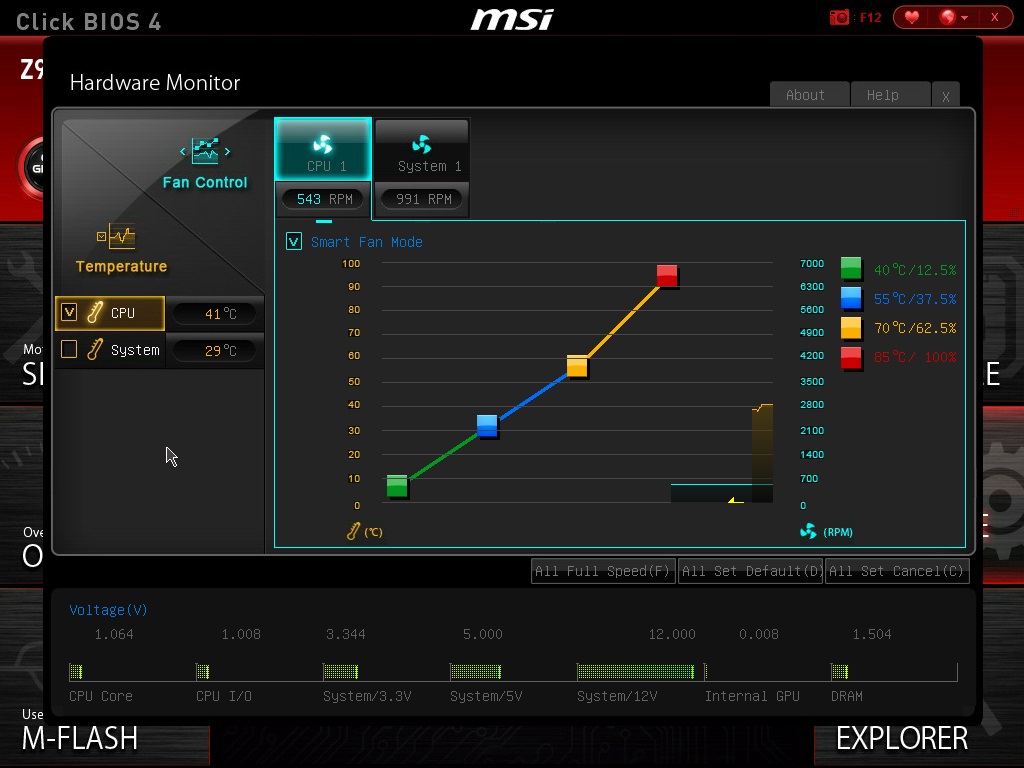

S Hadware Monitor máte pod kontrolou otáčky vašich ventilátorov.
Testovacia zostava, metodika, výsledky
Testovacia zostava

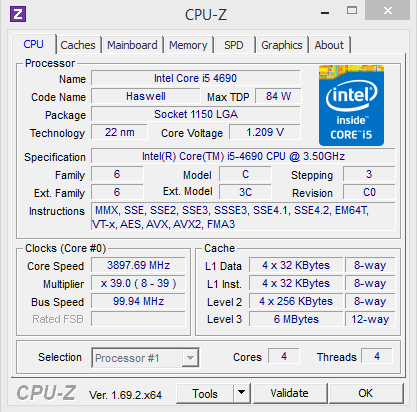

Testovacia zostava je zložená z moderného procesora Intel Core i5-4690 (Haswell Refresh), ktorý však bohužiaľ nemá odomknutý násobič. Procesoru sekunduje 8GB RAM pamätí od Adata. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD Graphics 4600. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | Intel Core i5-4690@3,5GHz |
RAM | 2 x 4GB Adata XPG |
SSD | ADATA Premier SP910 256GB |
grafiká karta | iGPU, Intel HD Graphics 4600 |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Metodika testovania
Všetky základné dosky testujeme so 4-jadrovým procesorom Intel Core i5-4690 (Haswell Refresh) bez funkcie HyperThreading. Základný takt procesora je 3,5GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 3,7Ghz. S Turbom je možné dosiahnuť až 3,9GHz. 8GB (2x4GB) pamätí od Adata zapojených v dual channel beží na takte 1600MHz s časovaním 9-11-11-24 a dobou obnovenia 1T. Tieto pamäte majú v XMP profile nahraté iné parametre - frekvenciu až 2800MHz s časovaním 12-12-12-26. Kvôli tomu, že niektoré dosky, resp. ich čipsety nedokážu zniesť viac ako 1600MHž bola ich frekvencia znížená práve na túto hodnotu s trochu agresívnejším časovaním, aby bolo porovnávanie objektívne.
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 4.60.3100. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Prievan v skrini robí dvojica systémových ventilátorov (1x 140mm + 1x 120mm).
Výsledky

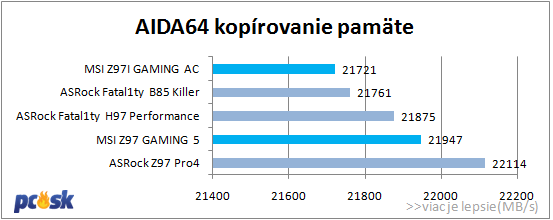

Testy pamätí

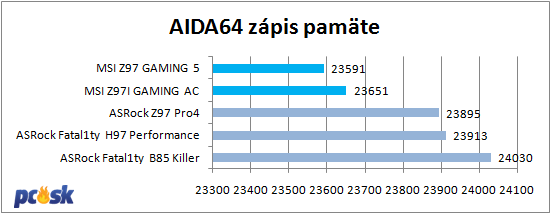

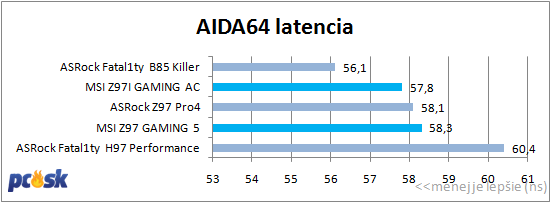

Obe dosky sa držali viac menej v strede tabuľky, zaostali len v zápise. Mierka však klame, o veľkú stratu nejde.

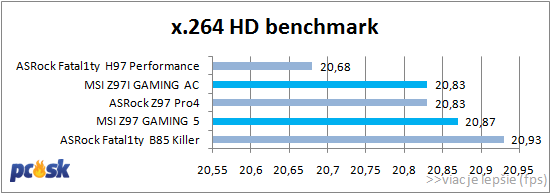

Testy procesora

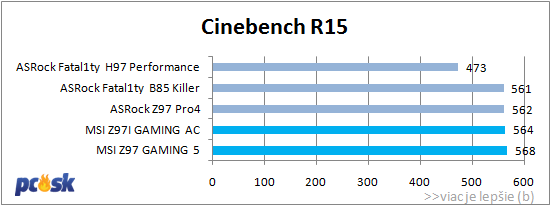

V teste Cinebench R15 ovládli MSI dosky tabuľku, i keď len s minimálnym náskokom.
Nijak vyčnievajúce výsledky či už dobrým, alebo zlým smerom.

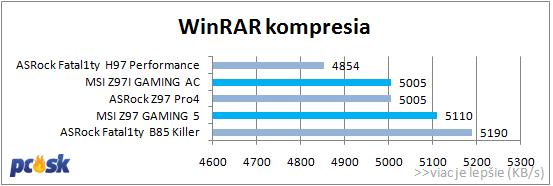

To isté platí aj vo WinRAR...

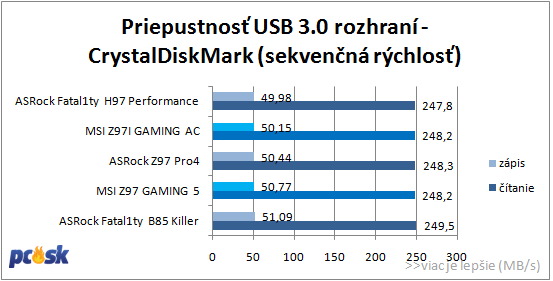

Priepustnosť rozhraní

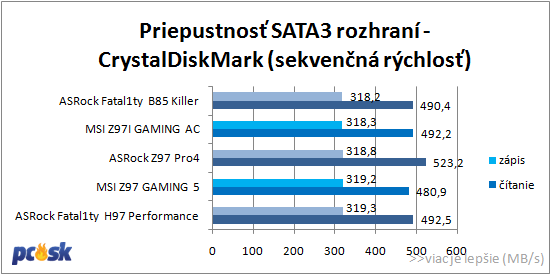

V Cinebench sa ešte MSI dosky držali spolu s ASRock doskami.

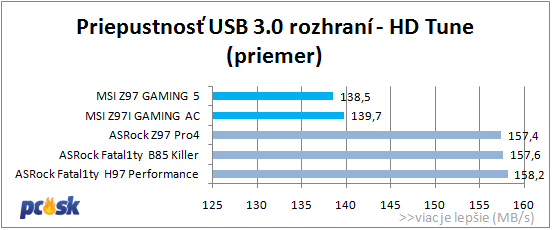

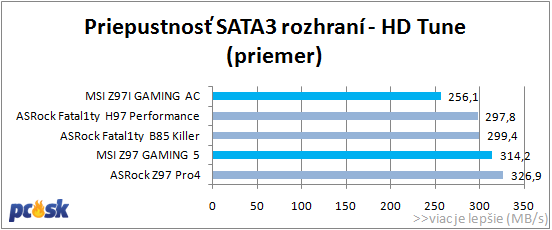

V HD Tune však USB 3.0 rozhranie zaznamenalo nepochopitelný prepad. 20MB/s strata je veľká a jej dôvod mi je neznámy. Zlepšenie nenastalo ani po opakovaných meraniach.
Pretaktovanie, teploty
MSI Z97I GAMING AC
V kapitole o pretaktovaní vzhľadom na náš procesor s uzamknutým násobičom nečakajte žiadne rekordy. Jediné, čo sa mi podarilo bolo zdvihnúť hodnotu BCKL na 104MHz, pri ktorej procesor dosiahol takt 4056,84MHz. S hodnotou BCLK 105MHz už počítač odmietal bootovať. Bohužiaľ sa mi nepodarilo úspešne pretaktovať procesor ani pri aktivácii funkcie OC Genie v BIOSe. Aj po jej zapnutí počítač odmietal nabehnúť.
Rozsahy napätí a ich kroky
BCLK: od 90 po 300MHz v O,O5 kroku
frekvencia RAM od 800 po 3200GHz
VCCIN Voltage: 1,2V po 3 v 0,001kroku
CPU core voltage: od 0,8V po 2,1 v 0,001kroku
CPU ring voltage: O,8V-2,1V v 0,001
GPU GT Voltage: O,8V-2,1 v 0,001
GPU SA Voltage: 0,8V-1,85 v 0,001
CPU IO Analog VOltage: 0,8-2V v 0,001
CPU IO Digital VOltage: 0,8V-2V v 0,001
DRAM Voltage: 0,24-2,770 v 0,01
PCH 1,05 Voltage: 0,7-2,3V v 0,01V
PCH 1,5V VOltage: 0,8-2,770 v 0,01V
stabilné BCLK na 104
BCLK: od 90 po 300MHz v O,O5 kroku
frekvencia RAM od 800 po 3200GHz
VCCIN Voltage: 1,2V po 3 v 0,001kroku
CPU core voltage: od 0,8V po 2,1 v 0,001kroku
CPU ring voltage: O,8V-2,1V v 0,001
GPU GT Voltage: O,8V-2,1 v 0,001
GPU SA Voltage: 0,8V-1,85 v 0,001
CPU IO Analog VOltage: 0,8-2V v 0,001
CPU IO Digital VOltage: 0,8V-2V v 0,001
DRAM Voltage: 0,24-2,770 v 0,01
PCH 1,05 Voltage: 0,7-2,3V v 0,01V
PCH 1,5V VOltage: 0,8-2,770 v 0,01V
stabilné BCLK na 104
- BCLK: 90MHz - 300MHz (0,05V)
- frekvencia RAM: 800MHz - 3200MHz
- VCCIN Voltage: 1,2V - 3,040V (0,001V)
- CPU Core Voltage: 0,8V - 2,1V (0,001V)
- CPU Ring Voltage: 0,8V - 2,1V (0,001V)
- GPU GT Voltage: 0,8V - 2,1V (0,001V)
- GPU SA Voltage: 0,8V - 1,85V (0,001V)
- CPU IO Analog Voltage: 0,8 - 2V (0,001V)
- CPU IO Digital Voltage: 0,8V - 2V (0,001V)
- DRAM Voltage: 0,24V - 2,770V (0,01V)
- PCH 1,05 Voltage: 0,7V - 2,3V (0,01V)
- PCH 1,5V Voltage: 0,8V - 2,770V (0,01V)
MSI Z97 GAMING 5
Ani u tejto dosky nenastal žiaden zázrak a celé "pretaktovanie" tak skončilo na hranici BCLK 104MHz. Funkcia OC Genie taktiež nezafungovala a počítač odmietal korektne fungovať.
Rozsahy napätí a ich kroky
- BCLK: 90MHz - 300MHz (0,05V)
- frekvencia RAM: 800MHz - 3200MHz
- VCCIN Voltage: 1,2V - 3,040V (0,001V)
- CPU Core Voltage: 0,8V - 2,1V (0,001V)
- CPU Ring Voltage: 0,8V - 2,1V (0,001V)
- GPU GT Voltage: 0,8V - 2,1V (0,001V)
- GPU SA Voltage: 0,8V - 1,85V (0,001V)
- CPU IO Analog Voltage: 0,8 - 2V (0,001V)
- CPU IO Digital Voltage: 0,8V - 2V (0,001V)
- DRAM Voltage: 0,24V - 2,770V (0,01V)
- PCH 1,05 Voltage: 0,7V - 2,3V (0,01V)
- PCH 1,5V Voltage: 0,8V - 2,770V (0,01V)

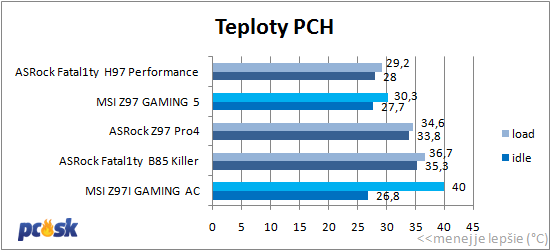

Teploty
Moje obavy o vysoké tepoty vzhľadom na malý pasív u dosky MSI Z97I GAMING AC sa nepotrvrdili. Hoci PCH dosky sa v záťaži zahrial najviac, nie je to nijak alarmujúca teplota.

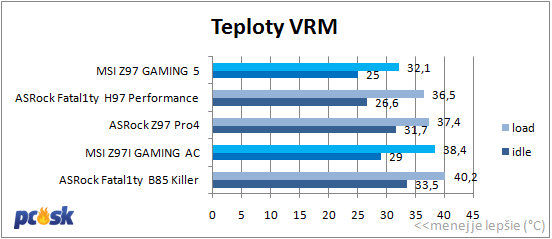

U VRM možno konštatovať jedine to, že teploty sú v norme.
Zhodnotenie a záver
V úvode sme začali menšou doskou, tak ňou začnime aj v závere. Jej objektívne zhodnotenie je však pomerne zložité. Na dosku sa totiž treba pozerať ako na samostatnú kategóriu mini-ITX dosiek a je jasné, že vzhľadom na rozmery musela doska priniesť množstvo kompromisov. Osobne mi nie sú rozmery malej dosky sympatické pretože je všetko na sebe natlačené, v skrini sa s káblami horšie manipuluje a na doske chýbajú niektoré veci. To čo sa však mne nepáči môže niekto brať ako devízu. Do malej ITX skrine či HTPC je doska ako uliata a poskytne solídny výkon. Grafický výkon je však limitovaný iba na 1 grafickú kartu. Na druhej strane ten kto si plánuje kúpiť viac grafických kariet nebude zrejme šetriť na malej mini-ITX doske a iné mini-ITX dosky taktiež neposkytnú viac ako jeden PCIe slot. Podobná situácia platí aj pre DIMM sloty, ktoré sú na doske iba 2. Keď sa však pozrieme na konkurenciu zistíme, že ani iní výrobcovia nenatlačili na svoje mini-ITX dosky viac ako 2 sloty pre operačné pamäte. U tejto dosky navyše neprídete ani o dual-channel zapojenie.
Možno menším paradoxom tejto dosky je jej vyššia cena v porovnaní s väčším súrodencom Z97 GAMING 5. Na druhej strane však zrejme zhotovenie dosky vyžadovalo precíznejší a zložitejší návrh čoho dôkazom je až 8-vrstvové PCB.
Na doske však chýbajú akékoľvek iné PCI sloty či krátke PCIe x1 sloty. Nevhodné mi prišlo umiestnenie USB 3.0 konektora, do ktorého som vzhľadom na rozmery kábla nemohol kábel zasunúť. Pozitívne hodnotím použitie kvalitnej zvukovej časti, prehľadnosť BIOSu, dodávaný softvér a príslušenstvo. Palec hore získala doska samozrejme aj za Wi-Fi/Bluetooth modul.
Čo sa týka výkonu tak očakávam, že všetky dosky aj v budúcnosti testované budú podávať obdobné výkony. To sa ukázalo aj v dnešnom teste, len v HD Tune benchmarku vykazovali MSI dosky mierne zaostávanie.
MSI Z97I GAMING AC | |
Plusy | Mínusy |
- Wi-Fi 802.11ac / Bluetooth 4.0 karta s dvojicou antén - kvalitná zvuková časť - príslušenstvo - pre niekoho malé rozmery - vybavenie zadného panela (2x eSATA, tlačidlo pre vymazanie CMOS) - teploty - dodávaný softvér - sieťová karta Killer | - umiestnenie interného USB 3.0 konektora - iba 2 konektory pre ventilátory |
Za dizajn, funkcie, bohaté možnosti vzhľadom na malú plochu a Wi-Fi modul udeľujem základnej doske MSI Z97I GAMING AC ocenenie "tip redakcie".
Druhou doskou v teste bola MSI Z97 GAMING 5. Táto doska je už ATX formátu a tak poskytne oveľa viac priestoru a možností. Nechýbajú tradičné 4 DIMM sloty, niekoľko PCIe 3.0 slotov či PCIe 2.0 x1 sloty a dokonca ani moderný M.2 slot. Doska má dokonca diagnostický post displej či meracie body napätia.
SATA3 portov je dostatok rovnako ako USB a doske ťažko niečo vyčítať. Niekomu by mohli chýbať veci ako Thunderbolt či eSATA porty. Za väčšie mínus však pokládam to, že napriek prítomnosti kvalitného kodeku ALC1150 nemá doska žiadny digitálny audio výstup okrem HDMI.
MSI Z97 GAMING 5 | |
Plusy | Mínusy |
- príslušenstvo - kvalitná zvuková časť - meracie body napätia - diagnostický POST displej - M.2 slot - množstvo SATA3 portov - sieťová karta Killer - cena | - žiaden digitálny audio výstup okrem HDMI |
Za dizajn, funkcie, výkon a priaznivú cenu udeľujem základnej doske MSI Z97 GAMING 5 ocenenie "tip redakcie".
Za dodanie základných dosiek MSI Z97I GAMING AC a MSI Z97 GAMING 5 ďakujeme spoločnosti MSI.
