Základná doska

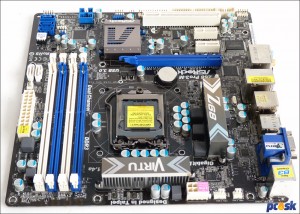

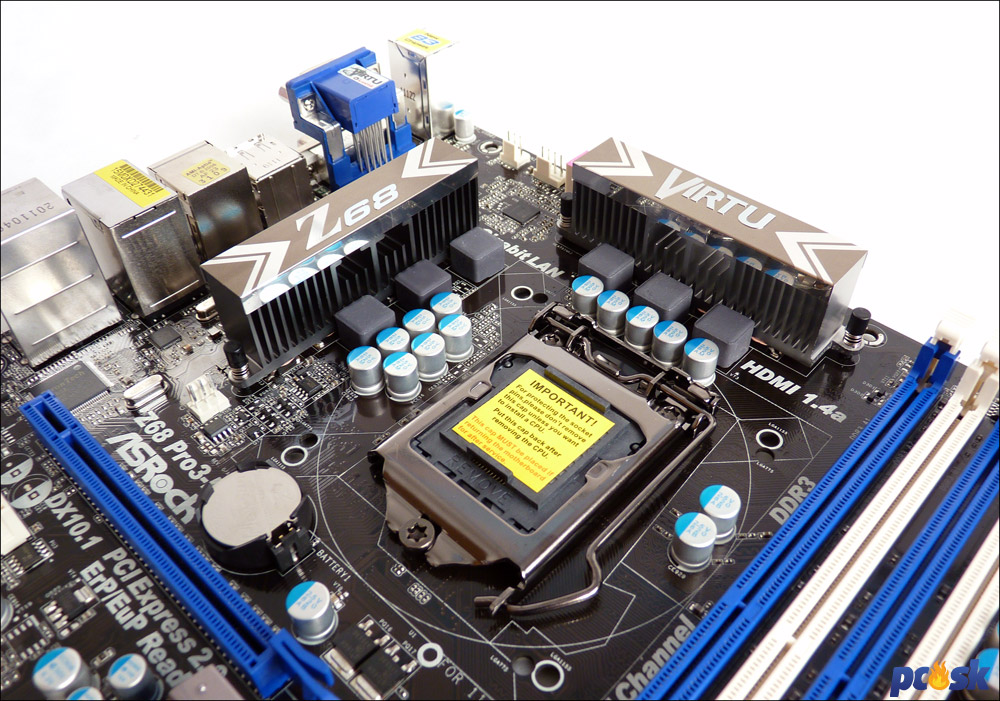

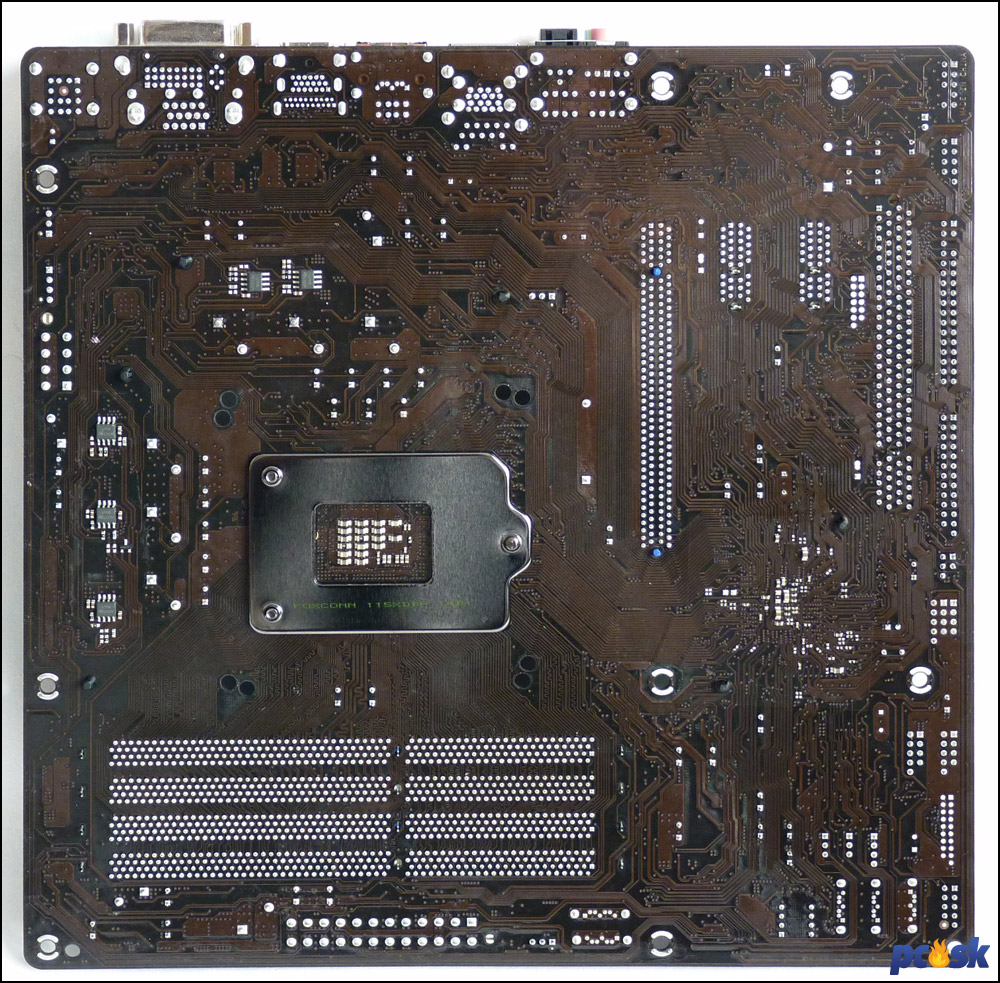

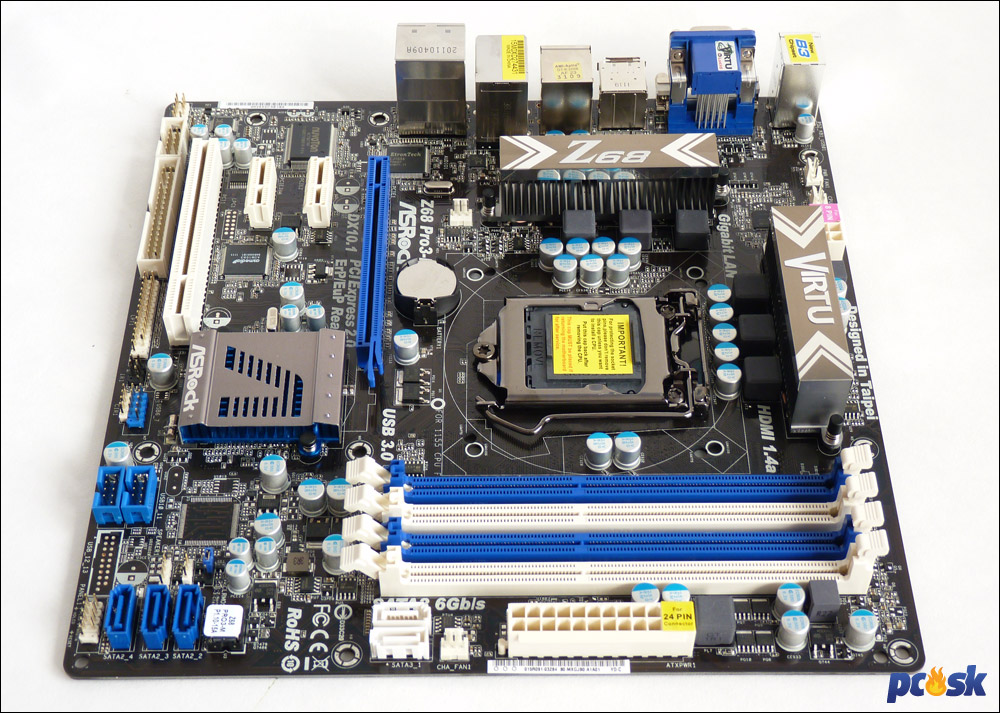

Treba uznať, že vzhľad dosky sa ASRock-u celkom vydaril, čierne PCB a modro-biele sloty nepôsobia lacno ani rušivo. Celkom seriózny dizajn dopĺňajú pasívne chladiče s logami Z68 a Virtu. Samozrejmosťou a už taktovediac povinnou výbavou sú kondenzátory s pevným dielektrikom, ktoré tak trocha dotvárajú celkom solídny prvý kontakt s doskou.

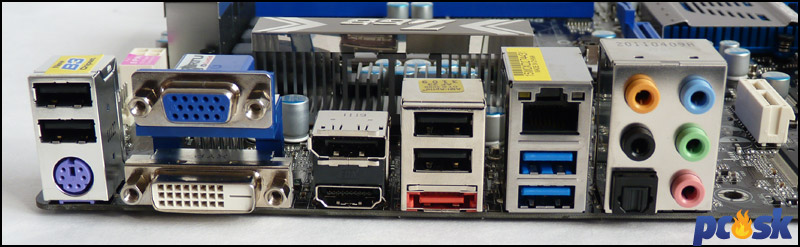

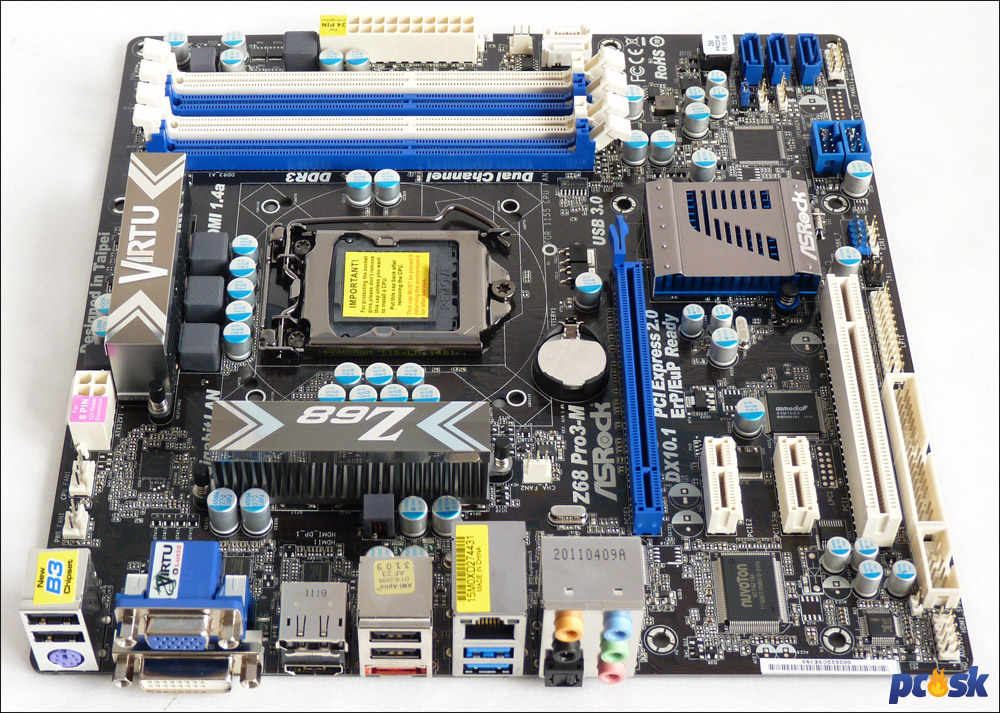

Zadný panel poskytuje tradičnú nádielku USB portov, audio výstupov, sieťovku a PS2 port pre klávesnicu, vďaka Z68 čipsetu sa dá využiť aj integrované grafické jadro a teda výrobca osadil všetky možné výstupy, vrátane DisplayPort a HDMI 1.4a. Prítomný je aj eS-ATA port patriaci čipsetu no bez napájania a taktiež dvojica USB 3.0 portov z radiča od firmy Etron.

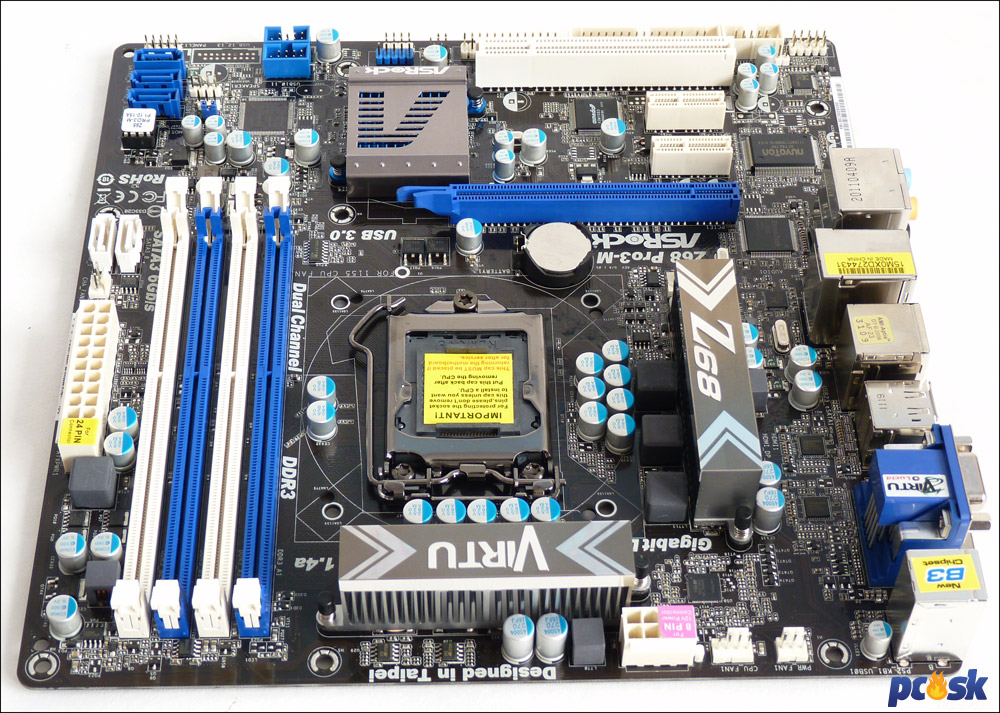

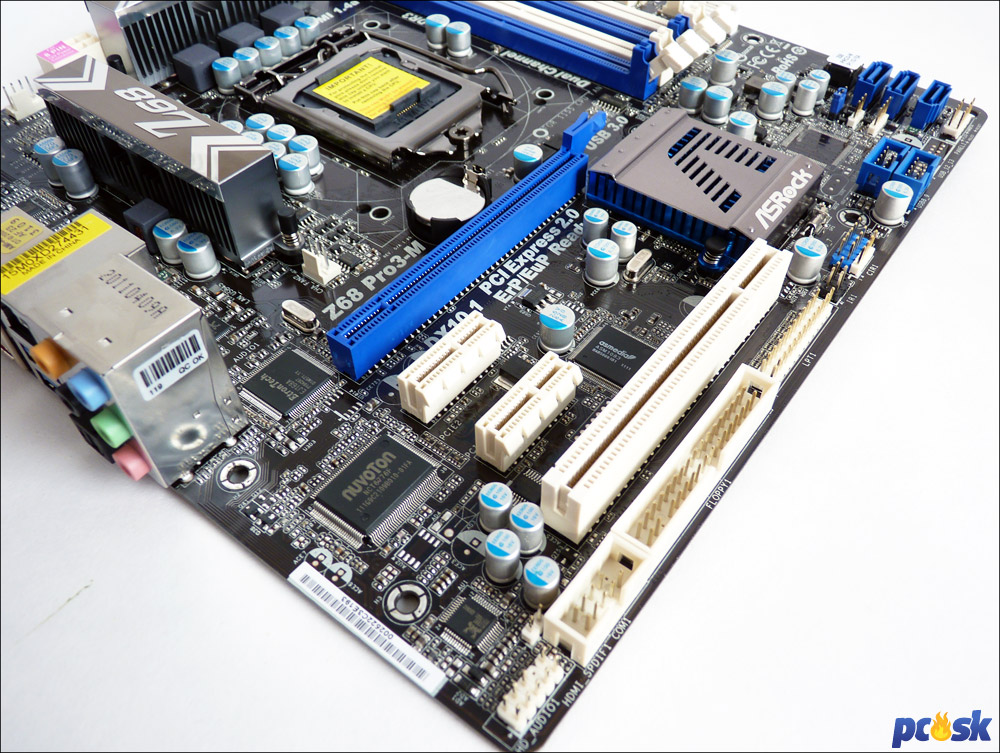

Rozširujúcich konektorov pre prídavné karty nájdeme len toľko, koľko umožňuje menší rozmer mATX – teda štyri. Jeden slot pre grafickú kartu (16 liniek PCIe 2.0), dva PCIe x1 sloty a jeden starší PCI. Chladič čipsetu je dostatočne nízky na to, aby neprekážal kartám s dlhšími chladičmi v prvom slote. Kolízia nastane len vtedy, ak vaša grafická karta má chladič aj na svojej druhej strane, vtedy sa bude dotýkať väčšieho chladiča procesora. Toto bol aj prípad grafickej karty Radeon HD4350 a Noctua NH-U12P, s ktorými testujem spotrebu dosiek.

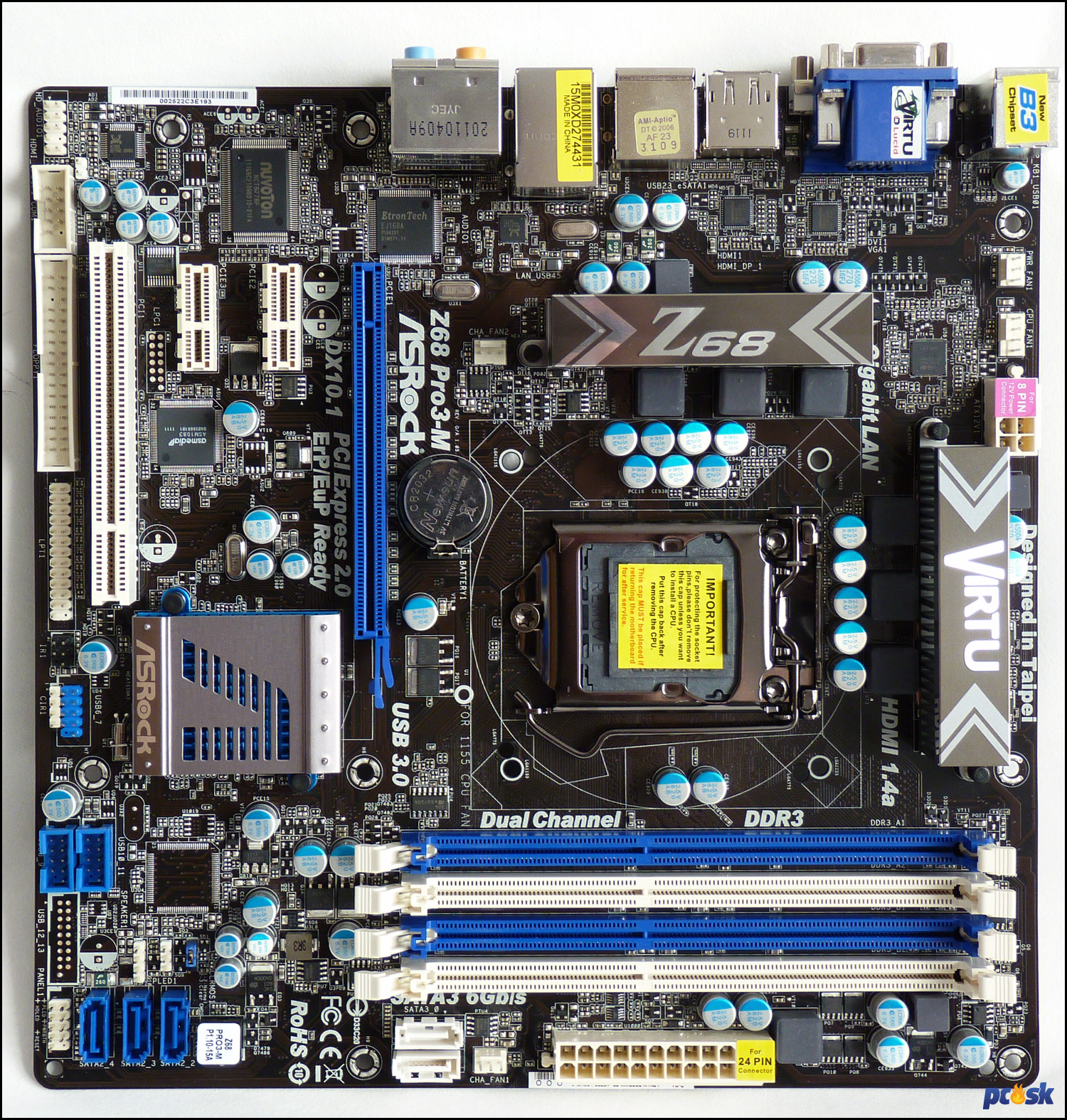

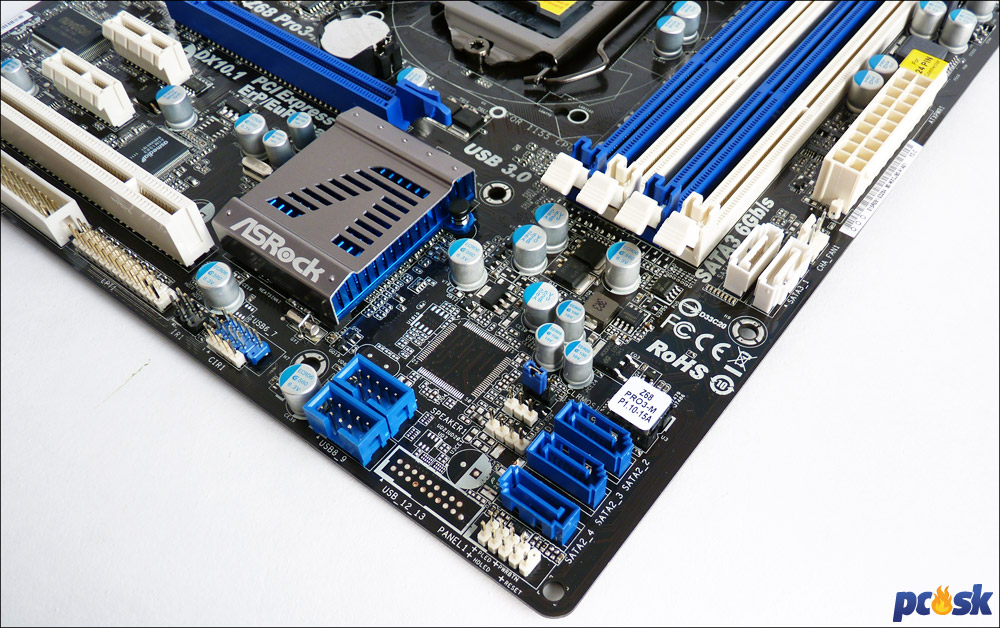

V rohu dosky nájdeme päť S-ATA portov, z ktorých sú dva s rýchlosťou 6Gbps, čo je na škodu že nie sú natočené o 90°. Okrem troch konektorov pre ďalšie USB 2.0 porty je vidieť aj neobsadené miesto pre prídavný USB 3.0 radič a konektor, ASRock buď tento z finálneho návrhu vyradil kvôli cene, alebo ešte chystá jeden drahší model dosky.
Po problémoch s „horiacimi“ socketmi ešte z čias LGA1156 už v podstate všetci výrobcovia používajú sockety od firmy Lotes, ASRock nie je ani v tomto prípade výnimkou. Chladiče na spínacích prvkoch neprekážali osadeniu redakčného chladiča Noctua NH-U12P, myslím že ani s inými nebude problém. S chladičom môžete mať problém jedine v prípade osadzovania RAM pamätí, tie s vyšším profilom sa nemusia do prvého slotu zmestiť, nakoľko bude zavadzať ventilátor chladiča.

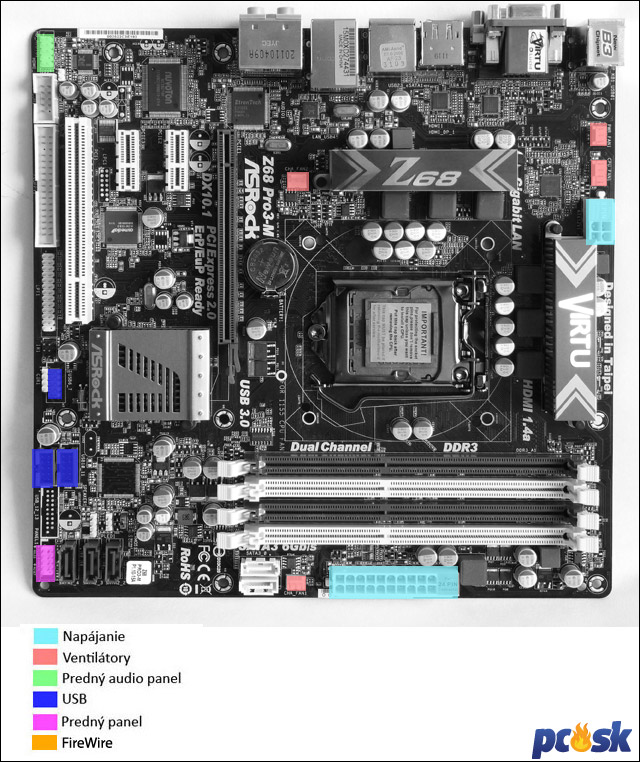

Napájacie konektory pozostávajú z tradičného 24pin a 8pin. Potešujúci je počet konektorov pre ventilátory, ktoré sú celkovo štyri. Z toho jeden je 4pin a regulovať vie len PWM ventilátory, ďalšie dva trojpinové CHA_FAN1 a a CHA_FAN2 sú regulovateľné cez BIOS, posledný PWR_FAN nie je regulovateľný. Rozloženiu konektorov inak nie je čo vytknúť, všetky sú po okrajoch dosky, tak, ako to má byť.

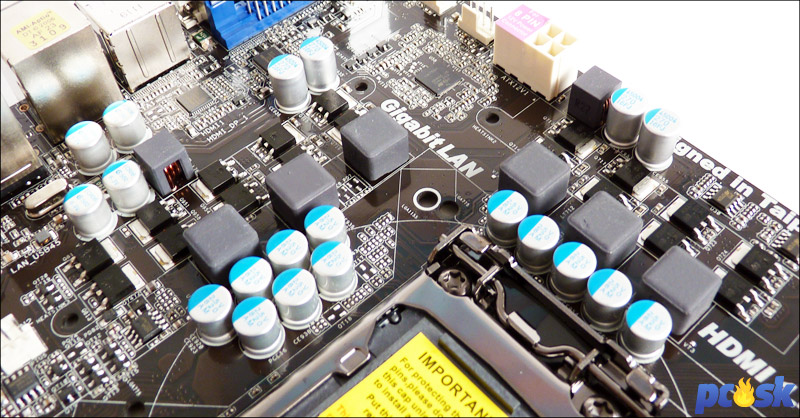

Napájacia časť procesora pozostáva z 4+1 fáz, riadiaci PWM čip pochádza od ST Microelectronics, no vyhľadávanie v katalógu neprinieslo žiadne výsledky. Zrejme ide o čip výhradne pre výrobcov dosiek. Vie však dynamicky vypínať fázy v prípade nižšej záťaže, čo je už bežnou súčasťou drvivej väčšiny moderných dosiek. Štyri fázy pre jadrá a jedna pre pamäťový radič síce neznie nijak výnimočne, no dá sa predpokladať že s takouto základnou doskou sa nebudete púšťať do lámania rekordov v pretaktovaní. Ak ostaneme pri bežnom navyšovaní frekvencie, nemal by mať napájací obvod problémy.
Šiesta fáza patrí zrejme integrovanému grafickému jadru (ktoré používa taktiež iné napätie ako zvyšok čipu).

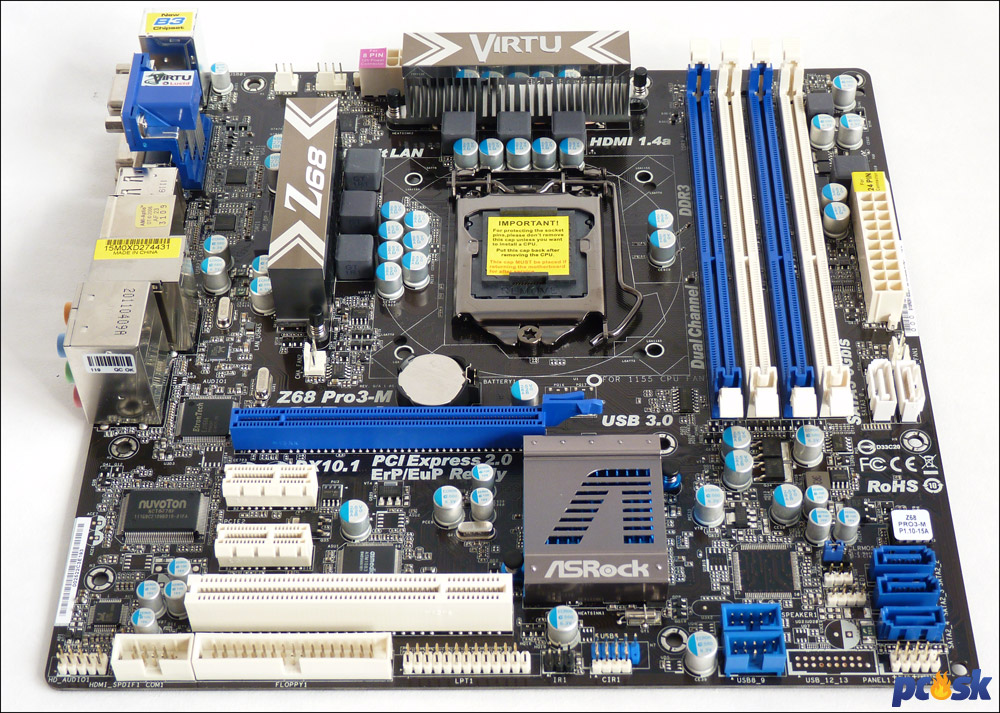

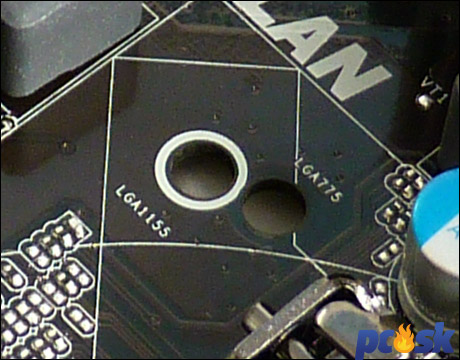

Malý detail, ktorý stojí určite za povšimnutie sú dve rôzne montážne štvorice dier. ASRock popri dierach pre LGA1155 chladiče navŕtal aj diery s roztečou pre socket LGA775 chladiče. Praktický význam sa dá vytušiť – ak máte starý chladič bez montáže pre nový socket, na tejto doske ho môžete bez problémov použiť. Diery sa hodia aj v prípade, že chcete použiť starý BOX chladič, ktorý je oproti tým dnešným snáď aj trojnásobne masívnejší.
