...tak má aj Noctua NH-D15 veľký problém. V krátkom období sa nám do testu dostal v poradí už tretí chladič od nemeckého výrobcu Raijintek. V dnešnej recenzii však budeme testovať top model zo súčasnej ponuky chladičov Raijintek-u, ktorý výkonom poriadne podkopal suverenitu špičkového high-end modelu NH-D15 od rakúskej spoločnosti Noctua.
Raijintek Tisis - Balenie, špecifikácie
Raijintek si pre svoje chladiče zvolil zaujímavé mená. Všetky chladiče procesorov tohto výrobcu totiž nesú meno niektorého boha či bohyne z gréckej mytológie. Inak tomu nie je ani u Tisis. Podľa gréckej mytológie bola Tisis kráľovnou trónu. Pomstí tak Raijintek Tisis horšie výkony chladičov Themis, Themis EVO či Pallas?
Tisis je súčasný top model z celého portfólia chladičov spoločnosti Raijintek. Poznať to už na balení, ktoré síce zostáva verné tradičným červeno-bielym farbám, no je väčšie a obsahuje agresívne grafické prvky ako napríklad názov chladiča.
Obsah balenia je však viac-menej tradičný. Po otvorení sú medzi kartónovými plochami dve igelitové vrecká s príslušenstvom a návod. Vo väčšom vrecku je montážna sada s teplovodivou pastou, v tom menšom sú skrutky, matice či antivibračné koliky ktoré zároveň slúžia pre uchopovanie ventilátora. Podobne ako pri Themis EVO aj u Tisis sa ventilátory neuchopujú sponami ale pomocou gumených kolíkov. Tých je v tomto prípade 8 (4 pre každý ventilátor).
Pod príslušenstvom je samotný veľký heatsink s dvojicou 14025 ventilátorov v tradičnom červeno-bielom dizajne. Ako už teda tušíte pasív je možné osadiť dvojicou ale rovno aj trojicou ventilátorov naraz.
Vzhľadom na to, že Raijintek sa snaží prezentovať tento chladič ako top model očakával som v balení aj nejaký skrutkovač, podobný tomu ktorý dodáva Noctua. Ten som bohužiaľ nenašiel no našťastie to vyzerá tak, že skrutkovač sa v balení nenachádzal len v mojom prípade a že v predajnej verzii nájdete dlhý skrutkovač. Čo však v balení znovu absentuje sú akékoľvek ochranné prvky či už v podobe polystyrénových alebo penových výsteliek. V tomto si Noctua dala viac záležať a Raijintek ju mohol nasledovať aspoň v prípade tohto high-end chladiča.
Špecifikácie
Raijintek Tisis |
Rozmery pasívu: 140 x 130 x 166,5mm (š x h x v) Hmotnosť (bez ventilátorov): 1050g Materiál rebier: poniklovaný hliník Materiál základne: poniklovaná meď Heatpipes: 5x8mm Materiál heatpipes: poniklovaná meď Ventilátor: 2x14025 Napätie ventilátorov: 12V Štartovacie napätie ventilátorov: 10V Rozmery ventilátorov: 140 x 150 x 25mm (š x v x h) Rozsah otáčok: 4pin ventilátor: 600 - 1000RPM 3pin ventilátor: 1000RPM Ložiská: kĺzne Maximálny prietok vzduchu: 70,2CFM Maximálna hlučnosť: 23dBA MTBF ventilátorov (stredná doba medzi poruchami): 50 000h Kompatibilita chladiča: Intel: LGA 775, 1155, 1156, 1150, 1366, 2011 AMD: AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ Cena: od 58€ (zdroj: heureka.sk) |
Raijintek Tisis - Dizajn, spracovanie

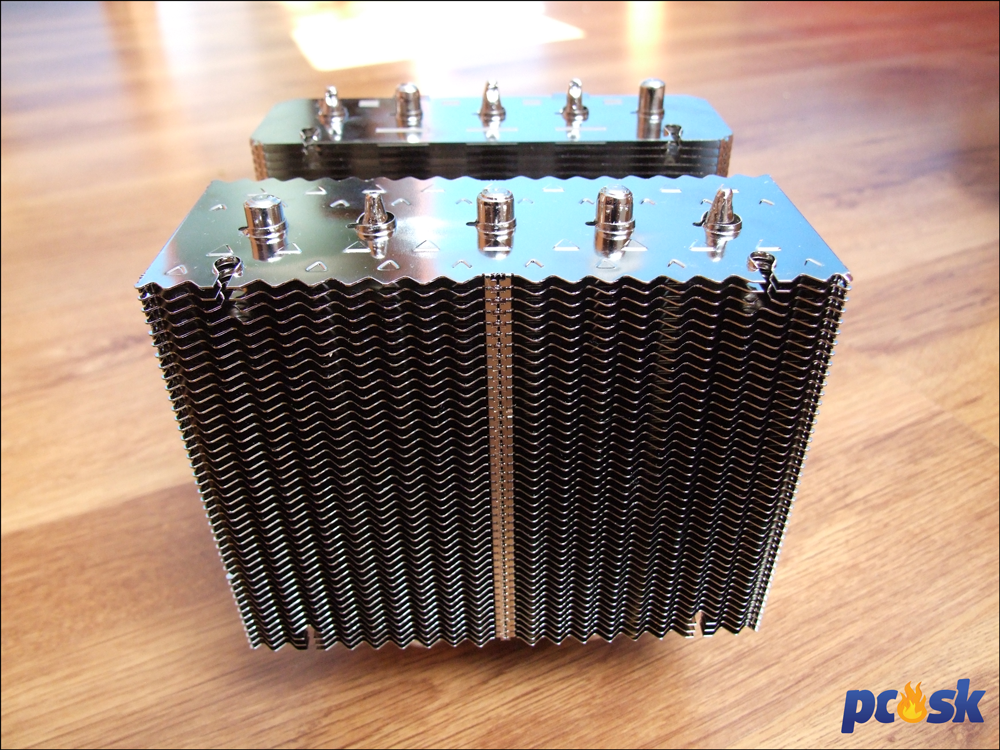

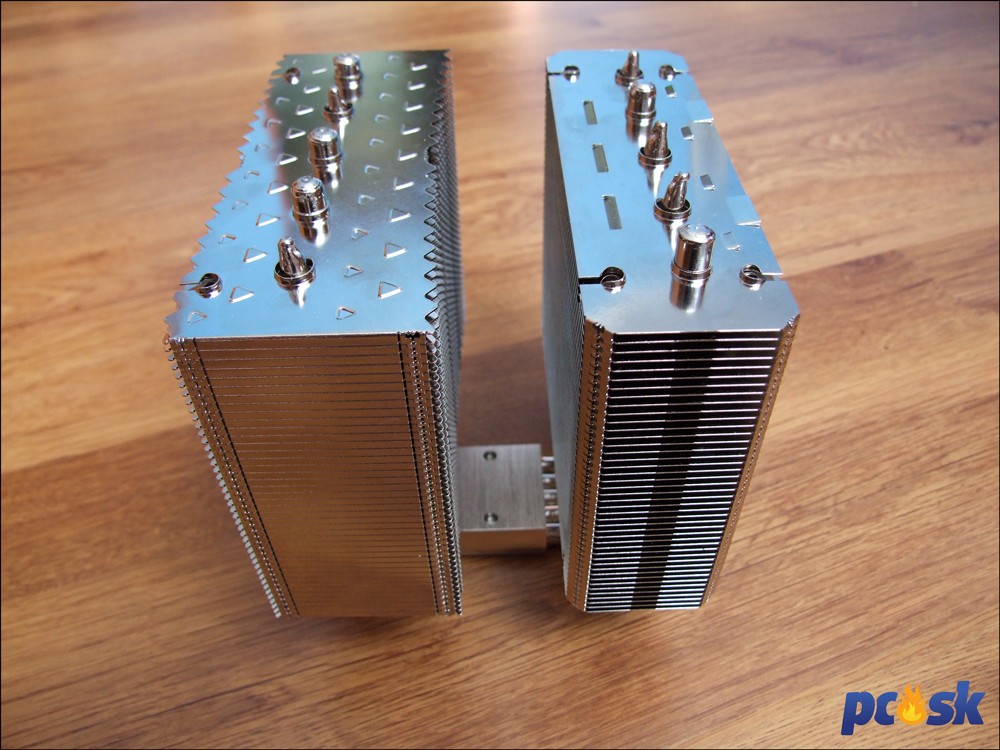

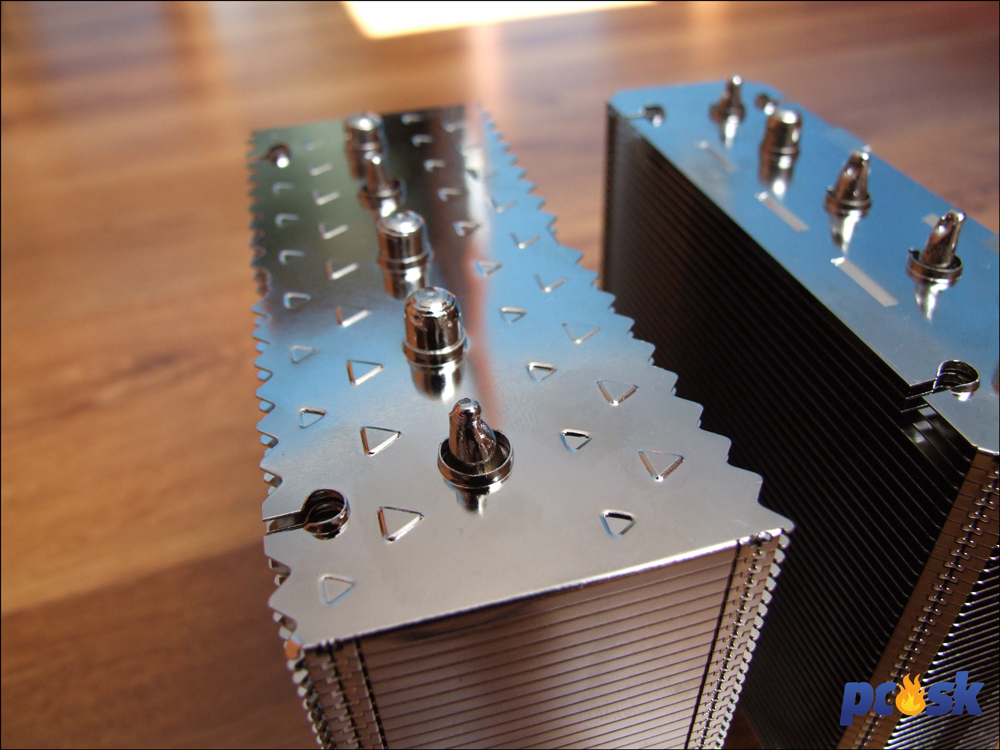

Ak som pri NH-D15 hovoril, že pasív je obrovský, tak to isté platí aj pre Nemsis. Tisis je dokonca ešte o 50g ťažší bez ventilátorov. Pasív tvoria 2 veže ktoré nie sú rovnako tvarované. Každá má síce 43 rebier, no jedná veža je širšia a má zubatý profil. Vrchné rebro na tejto veži je navyše posiate výstupkami v tvare trojuholníka ktoré majú za úlohu zrejme usmerňovať tok vzduchu.

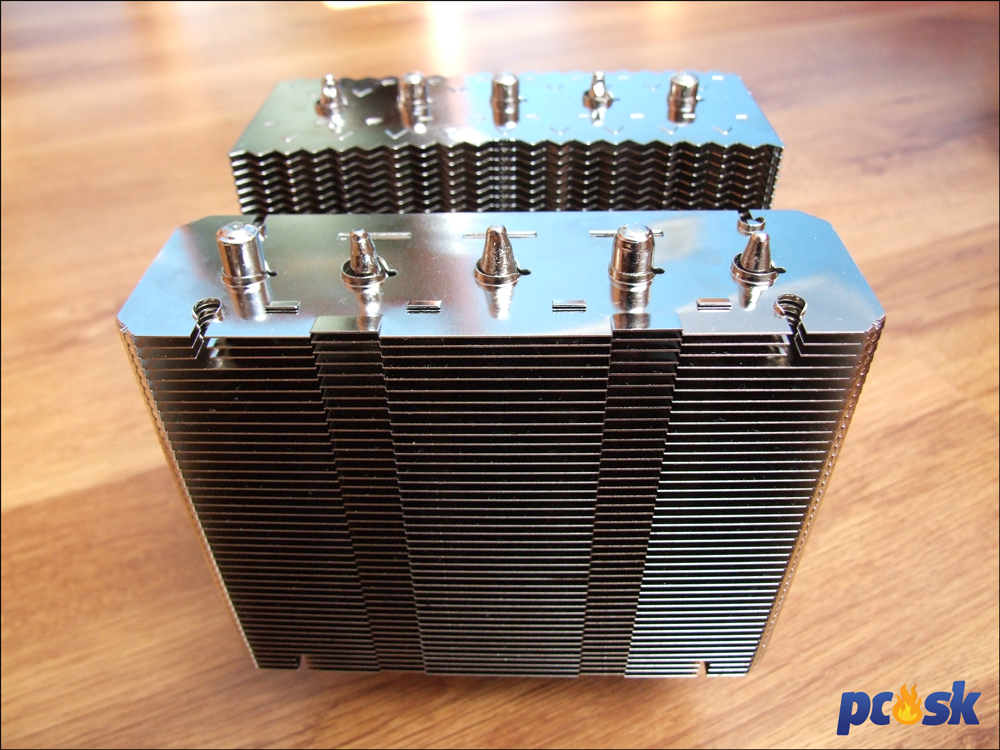

Druhá veža je štíhlejšia a má obyčajnejšie tvary. Aj táto veža ma však na vrchnom rebre 3 druhy otvorov, ktoré zlepšujú prúdenie vzduchu v chladiči. Okrem týchto účelných otvorov majú obe veže ešte kruhové otvory, ktoré majú prakticky význam a slúžia pre uchytenie ventilátorov. Pochváliť musím spracovanie veží. Nič sa nikde neprehýba a rebrá sú medzi sebou poprepájané na správnych miestach. Bohužiaľ však na nich nie je výrez do ktorého by sa mohli osadiť uchopovacie spony pre ventilátory. Tie tak musia spoliehať iba ja gumené kolíky.

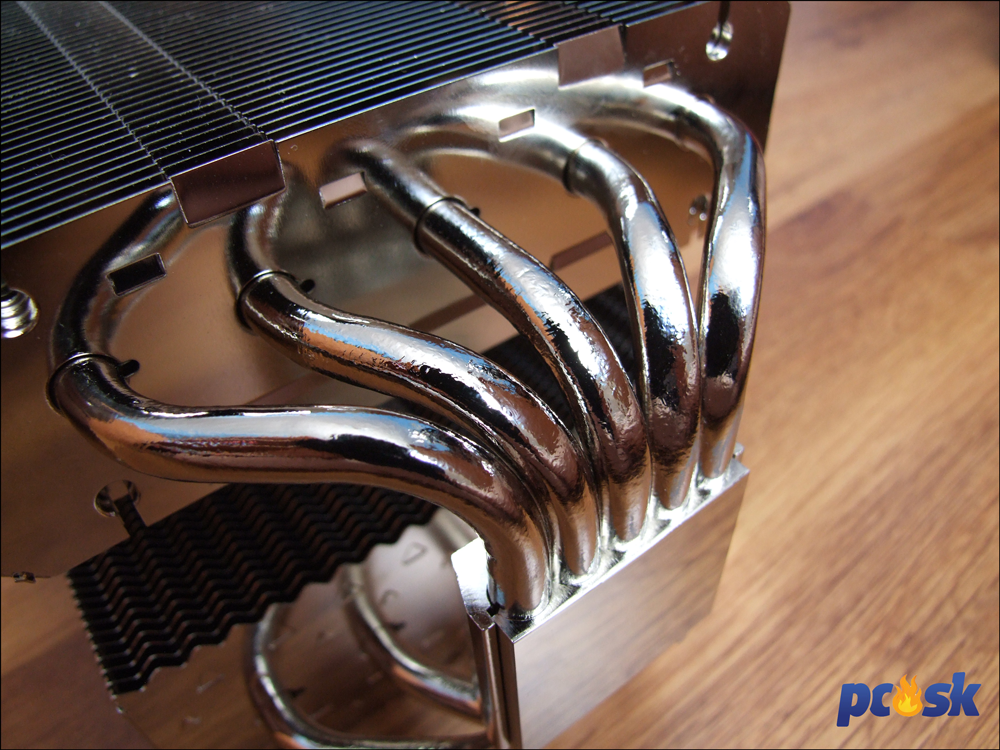

Čo sa týka heatpipes tak tých nájdeme na chladiči 5 ohnutých do tvaru U a prechádzajú samozrejme oboma vežami. Heatpipes mohlo byť pokojne aj 6, no miesto toho sa výrobca rozhodol pre nižší počet avšak hrubšie heatpipes ktoré tak majú priemer 8mm.

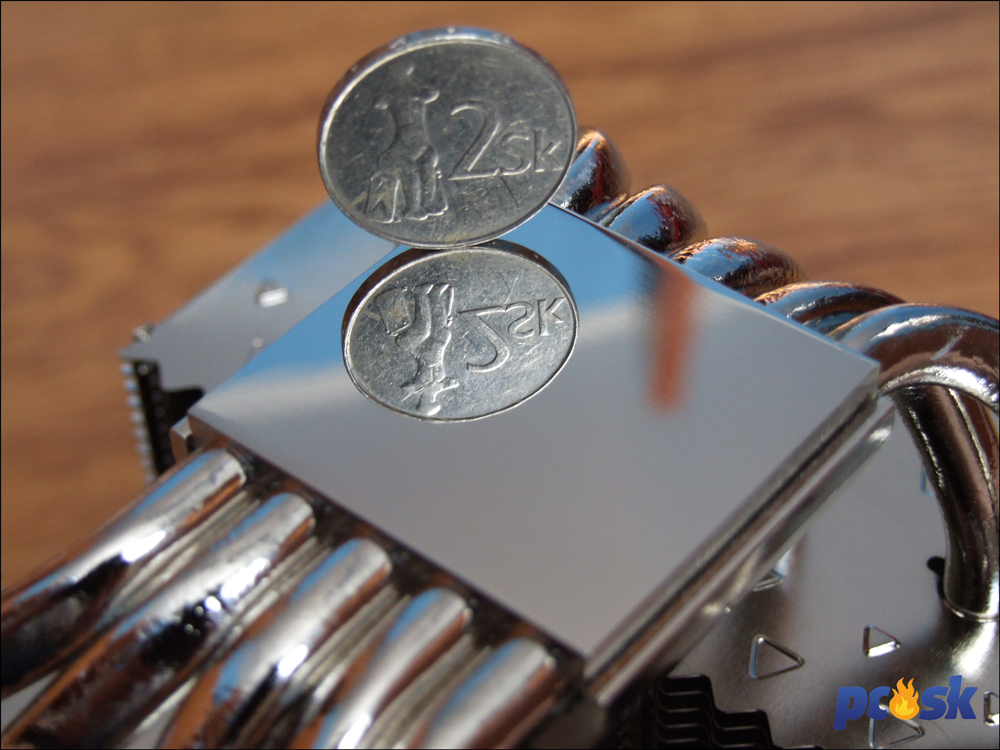

Poniklovaná medená základňa ja pomerne veľká a vynikajúco spracovaná do zrkadlového lesku. Žiadne nedostatky po spracovaní, žiadne ryhy. Tu si Raijintek zaslúži pochvalu.

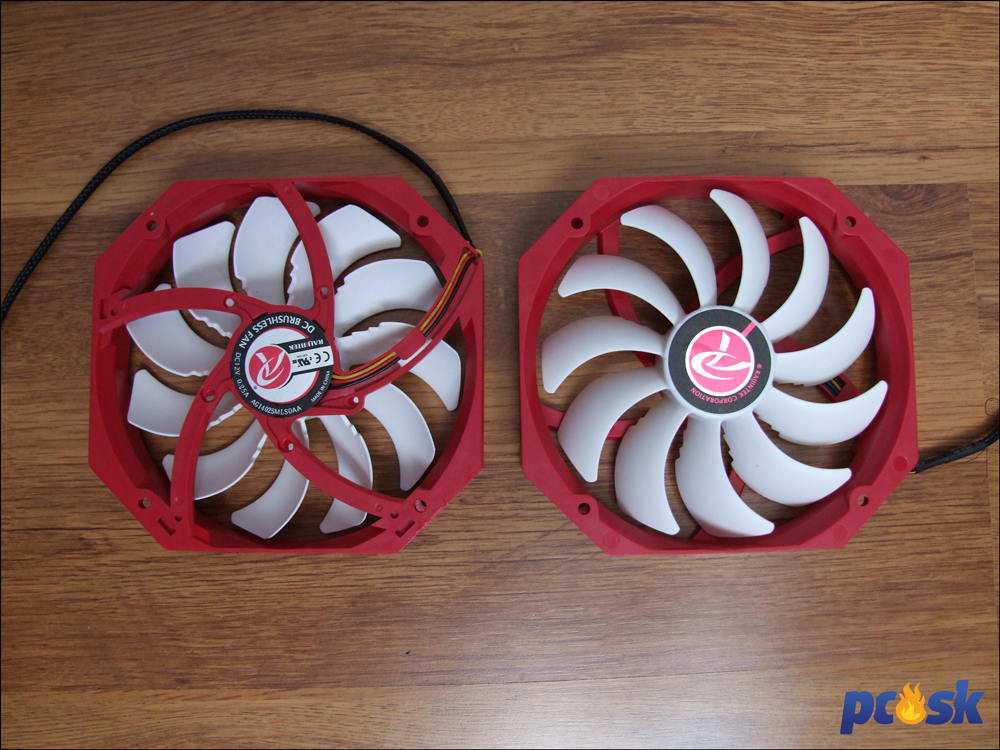

Mohutný pasív si pravdepodobne vystačí aj bez ventilátorov, no pre istotu sú k nemu dodávaná aj dvojica 140mm ventilátorov. Jeden z nich využíva zapojenie pomocou 4pin konektora zatiaľ čo ten druhý si musí vystačiť len s 3-pin konektorom. Škoda, že Raijintek podobne ako Noctua nepribalila k svojej vlajkovej lodi aj nejaké redukcie na spôsob Low Noise adaptérov či Y káblov pre pripojenie ďalšieho ventilátora.
Raijintek Tisis - Montáž
Ak ste čítali predchádzajúce recenzie na Themis EVO či Pallas tak vám je montáž isto už dôverne známa. Nič sa nemení ani u Tisis. Cez backplate prestrčíme skrutky ktoré následne prestrčíme základnou doskou. Naskrutkujeme dištančné koliky na ktoré prídu železné mostíky. Tie utiahneme maticami a na radu príde heatsink.
Jeho stredom ponad základňu presunieme železnú rozperu ktorú priskrutkujeme k železným mostíkom na doske. Heatsink je naozaj obrovský a ťažký a tak manipulácia nie je celkom jednoduchá. Výrobca navyše v návode nespresňuje, ktorým smerom má byť heatsink natočený, resp. ktorá veža ma byť tou čelnou a ktorá zadnou. Vďaka tvarovaniu otvorov na štíhlejšej veži som však vydedukoval, že práve táto veža má byť tou prednou aby mohol vzduch prúdiť to spomínaných otvorov.
Bez dlhšieho skrutkovača si neporadíte, ten by však v predajnej verzii mal byť súčasťou balenia

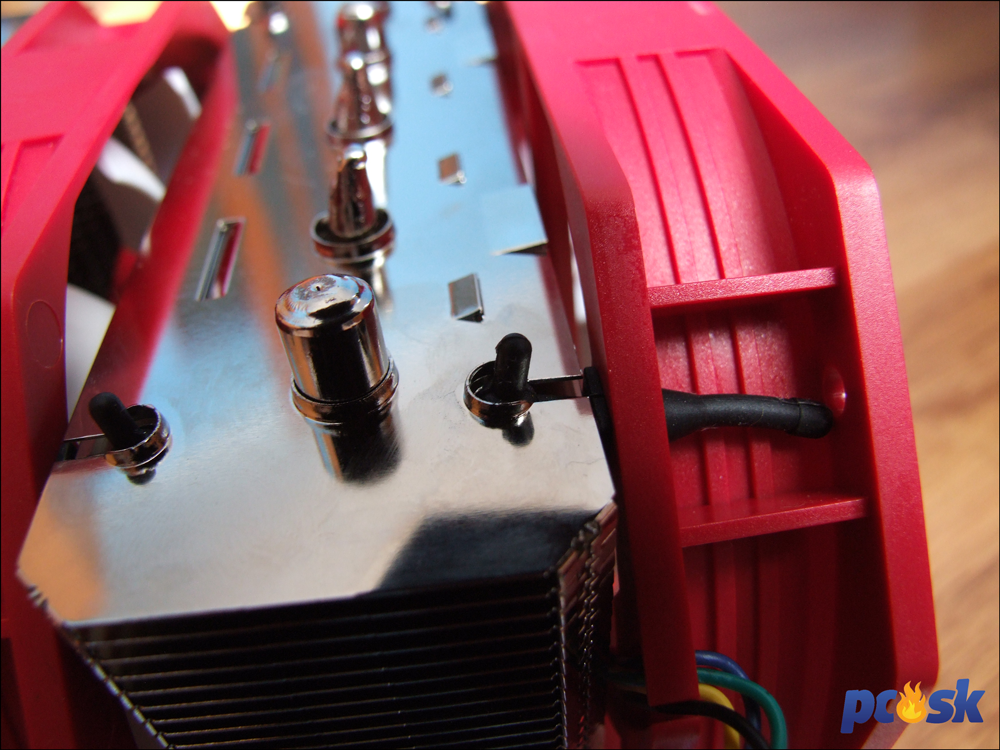

Ako to už u Raijintek chladičov býva, komplikovanejšou záležitosťou je osadenie ventilátorov. Ventilátory totiž spoliehajú na špecifický systém uchopovania pomocou gumených kolíkov, ktoré zároveň slúžia ako ochrana proti prenášaniu vibrácií. Osobne však nie som príliš veľký fanúšik tohto systému pretože manipulácia s týmito kolíkmi je najmä v skrini katastrofálna. Pasív je rozmerný, miesta v skrini málo a vybrať či nasadiť ventilátor v strede je hotové umenie ktoré sa niekedy končí rezignáciou a výberom celého chladiča zo skrine.
Ak však máme ventilátory úspešne osadené môžeme vidieť, že podobne ako NH-D15 aj Tisis zasahuje až nad druhý pamäťový slot. S neosadeným krajným ventilátorom je to o chlp a RAM modul môže byť osadený aj v prvom slote.
Ozajstnou chuťovkou je zasunutie konektora napájania procesora v skrini, čo je však problém všetkých veľkých chladičov. S tretím ventilátorom by to bolo ešte komplikovanejšie. Výrobca mohol dodať ešte 4 kolíky v prípade, že si zákazník bude chcieť osadiť aj tretí ventilátor.
Raijintek Tisis - Metodika merania, výsledky
Testovacia zostava
procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM
testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania
Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.
Výsledky
Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.
A je tu to, na čo ste zrejme mnohí čakali. Po testovaní Noctua NH-D15 som mal pocit, že dlho nepríde nikto kto by ju prekonal. Raijintek Tisis to však dokázal a tak preberá žezlo najvýkonnejšieho vzduchového chladiča ktorý sme kedy v redakcii mali. Navyše maximálne otáčky ma Tisis nastavené pomerne nízko, iba na 1000RPM takže bol chladič aj príjemne tichý. Treba však poznamenať, že Tisis-u k prvému miestu (okrem vodného Silverstone TD02) dopomohla aj vyššia teplota okolia.
Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.
Nemesis stanovil nového kráľa aj v pasívnom režime. Vzhľadom na konštrukciu a veľké rozmery sa dali čakať slušné výsledky v pasívnom režime, no prvé miesto milo prekvapilo.
Raijintek Tisis - Záver
Raijintek Tisis bol síce horúcim kandidátom na prvé priečky v našej tabuľke, že však prekoná Noctuu NH-D15 som úprimne povedané, neočakával. Moje prekvapenie a uznanie je tak na mieste a k výkonu netreba nič viac dodávať - je špičkový.
Navyše zatiaľ čo sa Noctua NH-D15 u nás v e-shopoch predáva od 85€, Raijintek Tisis dostanete už od 58€! Cena tak hovorí jasnou rečou a NH-D15 má veľmi zdatného konkurenta.
V prospech "obra" od Noctua hrá kvalitnejšie balenie a bohatšie príslušenstvo. Nezanedbateľná je tiež 6-ročná záruka. Tisis sa predsa len týmito vecami pýšiť nemôže. Od top modelu by som očakával lepšie balenie (opäť chýbali penové výstelky). Potešili by aj redukcie pre ventilátor či lepšia teplovodivá pasta. Na spôsob uchopovania ventilátorov som si nezvykol ani po 3 recenzii, stále mi príde rovnako nepraktický. Aspoň že v predajnej verzii by nemal chýbať skrutkovač.
Raijintek Tisis | |
Plusy | Mínusy |
- kvalitné spracovanie - vynikajúci výkon - spracovanie základne - cena vzhľadom na výkon - hlučnosť - skvelý výkon v pasívnom režime | - uchopovanie ventilátorov pomocou gumených kolíkov - chýbajúce výstelky v balení - menej bohaté príslušenstvo |
Okrem skvelého výkonu však treba Tisis pochváliť aj za spracovanie základne a celého pasívu. Vzhľadom na predvedený výkon si od nás chladič odnáša ocenenie tip redakcie. Gratulujeme Tisis, spravodlivá pomsta sa vydarila!
Testovaciu vzorku chladiča Raijintek Tisis poskytla spoločnosť Caseking
