Noctua NH-L12 - rakúsky nízky profil

Výkonných nízkoprofilových chladičov je na trhu ako šafranu a tak môže byť existencia Noctua NH-L12 vykúpením pre nejedného fanúšika HTPC, mATX, ba dokonca mITX platformy.

Noctua NH-L12 - Balenie, Špecifikácie

L12 je prvým skutočne nízkoprofilovým chladičom v ponuke Rakúšanov - výška hornej hrany radiátora pretne pravítko na 66 milimetroch (bez nasadeného horného ventilátora). Pre porovnanie, taká C14 má aj v "nízkoprofilovom" móde viac než 10cm na výšku (presne 105mm).

Neprehliadnite: Phanteks PH-TC14CS vs Noctua NH-C14 - dvaja "céčkoví" obri v teste

Porovnanie s C14 nie je náhodné, pretože ako uvidíme neskôr, L12 je s prižmúreným okom práve jej zmenšeninou.

Balenie

Škatuľa L dvanástky nie je s ohľadom na veľkosť pasívu taká megalomanská (ako napr. D, či C14). V porovnaní s ostatnými modelmi, farebnému spracovaniu nedominuje biela, ale hnedá farba. Vonkajší dizajn je pomerne jednoduchý, plný popisov kľúčových vlastností formou odrážok, jednoduchých ilustrácií, či základných špecifikácií.

Príslušenstvo

Biela škatuľka s príslušenstvom je napchatá do prasknutia, všetko pekne roztriedené v niekoľkých igelitových vreckách. Okrem montážnej sady pre Intel a AMD procesory balenie obsahuje Y adaptér, dva L.N.A. (Low Noise Adaptor), cca 30cm predlžovací kábel, skrutky, Noctua odznak, skrutkovač, teplo vodivú pastu NT-H1 a detailný inštalačný manuál pre obe platformy.

Chladič prichádza kompletne zmontovaný.

Špecifikácie

Noctua NH-L12 - Pasív, Základňa

Pasív

Radiátor tvorí 60 rebier, ktoré sú v štyroch miestach naskrz "prevŕtané" tepelnými trubičkami o hrúbke 6 milimetrov s rovnomernými rozstupmi 3,6cm (vzdialenosť medzi stredmi trubičiek). Rebrá napevno letované k trubiciam navyše spevňujú dve tenké tyčinky s rozšírenými koncami (medzi 1. a 2., resp. 3. a 4. trubičkou).

Päť rebier (18-22, od ohnutia trubíc) je špeciálne upravených tak, aby otvory v radiátore umožňovali montáž L12-tky aj bez nutnosti demontáže základnej dosky.

Výška celého pasívu jemne prevyšuje 6,5 centimetra (presne 66mm). Chladič by sme vzhľadom na tvar a konštrukciu mohli pokojne zaradiť do kategórie "C-éčkových" po boku NH-C14 alebo NH-C12P. Výrobca sa však rozhodol prízvukovať predovšetkým kompaktné rozmery (najmä výšku), a tak uprednostnil práve označenie "L" (Low-profile).

Noctua NH-L12 vs Noctua NH-C14 - pasív

Pre zaujímavosť sme spravili aj zopár fotografií na porovnanie oboch pasívov. Výškový rozdiel činí bezmála 40mm, scvrkol sa počet heat-pipe o dve, logicky menšia je aj celková vyžarovacia plocha. Konštrukčne sa inak jedná o rovnaké chladiče, s rovnakým počtom, umiestnením a systémom uchytenia ventilátorov.

66 vs 105mm (NH-L12 vľavo)

Základňa

Na základni vidieť jemnú štruktúru (ryhy) po strojovom opracovaní, povrch je skôr matný. Pozostáva z dvoch zletovaných medených blokov, do ktorých ústia štyri heat-pipes. Z dolnej strany vidieť uspôsobenie rebier pre pohodlnejšiu montáž a odvibrovanie spodného 92mm ventilátora.

Pre zobrazenie odrazu v základni prejdite kurzorom myšky na príslušný odkaz pod obrázkom.

Noctua NH-L12 - Ventilátory, Chladič

Ventilátory

Výrobca vybavil chladič dvoma PWM ventilátormi, ktoré sa v ponuke objavili len nedávno. Na 120mm model NF-F12 PWM sme v čase uvedenia upozornili novinkou (viac detailov nájdete na stránkach výrobcu).

NF-B9 PWM vychádza zo staršieho 92mm modelu NF-B9 obohateného, ako názov napovedá, o PWM reguláciu. Na pasív NH-L12 sa montuje do spodnej pozície.

Vzdialenosť medzi radiátorom a základňou dovoľuje aj zo spodnej strany osadiť, i ked veľmi natesno, 120mm ventilátor.

Kompletný chladič

Oba ventilátory sa k radiátoru upevňujú pomocou štandardných kovových spôn. Rám horného 120mm modelu je v rohoch vybavený gumovými podložkami v typickej Noctua farbe a tak nie je potrebné, aby silikónové podložky výrobca dupľoval aj na pasívnej časti (neplatí pre spodný ventilátor).

Výška takto zmontovaného chladiča je 93mm, čo je stále o viac než 1cm menej, než NH-C14 v nízko profilovom móde, t.j. len s jedným spodným ventilátorom.

NH-L12 na lopatkách. :-)

Noctua NH-L12 vs Noctua NH-C14 - kompletný chladič

93 vs 130mm (NH-L12 vľavo)

Noctua NH-L12 - Montáž

Montáž L12 sa v zásade ničím nelíši od ostatných Noctua modelov s montážnym systémom SecuFirm2. Pre platformy Intel je prvým krokom osadenie kovového kríža zo zadnej strany dosky, ktorý následne štyrmi skrutkami prepojíte s hornými sponami, ktoré vytvoria základ pre upevnenie chladiča.

Následná fotografia montáže chladiča bez ventilátorov je len ilustračná, odporúčame ho totiž montovať s už osadenými ventilátormi (najmä spodným), nakoľko potom je to s ohľadom na výšku súčiastok, pasívov v okolí socketu a RAM modulov väčšinou nemožné. Otvory v radiátore na prestrčenie skrutkovača sú na nezaplatenie. Dosku netreba vyberať zo skrinky, celá montáž vám zaberie maximálne 5 minút.

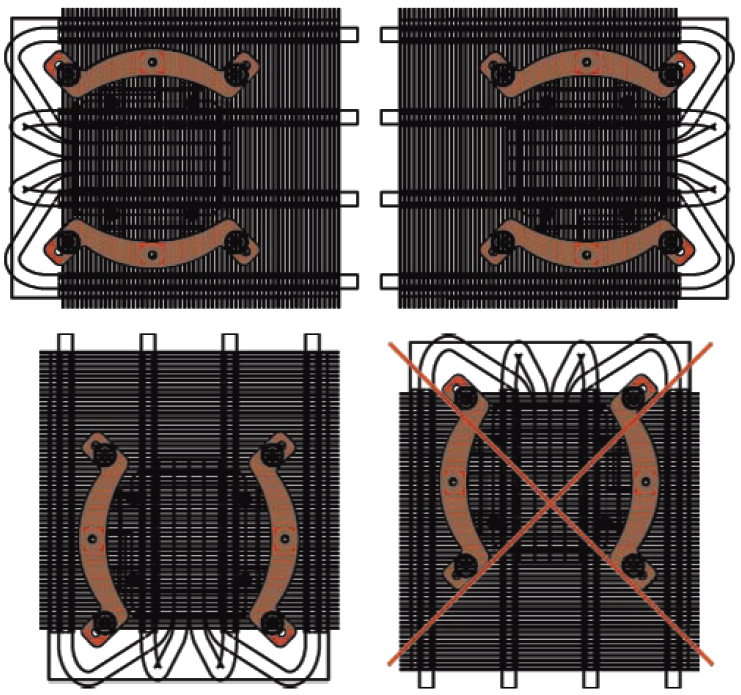

Ukážka rôznej orientácie NH-L12 na základnej doske.

Rovnako ako v prípade NH-C14, výrobca neodporúča montáž chladiča do polohy, kde zakončenie heat-pipes smeruje nadol (takéto osadenie znižuje účinnosť chladenia).

Ilustračná fotografia priestoru medzi radiátorom a 92mm ventilátorom a okolitými súčiastkami.

Teplo vodivá pasta NT-H1 je po približne štyroch hodinách záťaže rovnomerne rozprestretá po celej ploche kovového krytu procesora.

Noctua NH-L12 - Metodika merania, Výsledky

Testovacia zostava

procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

zostava v SilverStone TJ04-E - ilustračné foto

Procesor Core 2 Extreme QX6700 poskytla spoločnosti Intel

SSD Octane 128GB posktyla spoločnosť OCZ

Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone

DDR2 pamäte HyperX poskytla spoločnosť Kingston

Metodika merania

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplo vodivá pasta je vždy použitá Noctua NT-H1 nanesená v rozumnom množstve (kvapka o priemere 4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následné sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

Noctua NH-L12 - Výsledky

Layout testovacej základnej dosky Gigabyte GA-EP45-UD3R nám umožnil L dvanástku nasadiť len jediným možným spôsobom - konce heat-pipes smerovali do zadného odsávacieho ventilátora v skrinke TJ04-E (t.j. táto orientácia). Špičky trubičiek navyše zasahovali do rotora, čiže sme museli pristúpiť k demontáži ventilátora, ktorý sme osadili do hornej odsávacej pozície. Z tohto dôvodu uvádzame výsledky samostatne, nakoľko nie sú porovnateľné s tými z predošlej recenzie NH-C14 vs PH-TC14CS.

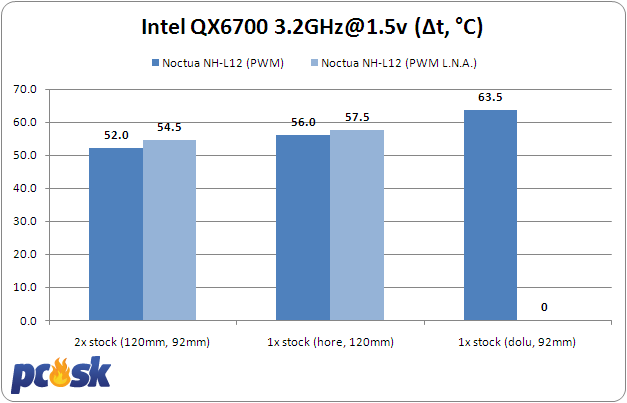

Teplota pretaktovaného procesora s výrazne zvýšeným napätím sa pri maximálnom výkone NH-L12 pohybovala na úrovni 52°C (po odrátaní teploty okolia). To samozrejme nie je najmenej, no stále len o 6 stupňov viac, než dosiahla NH-C14 s dvoma 140mm ventilátormi (odhliadnuc od iného nastavenia systémových ventilátorov). Po znížení otáčok pomocou dodávaného L.N.A. teplota poskočila o 2,5 stupňa.

Výkon chladiča sa zásadne nezhorší ani v konfigurácii s jedným 120mm horným ventilátorom a aj na znížených otáčkach si drží slušné skóre.

Len so spodným 92mm je to už horšie. Teplota procesora v záťaži atakuje maximálnu prípustnú hodnotu 90°C. (63,5 po odrátaní teploty okolia). Do testovania so zníženými otáčkami sme sa tak už ani nepúšťali.

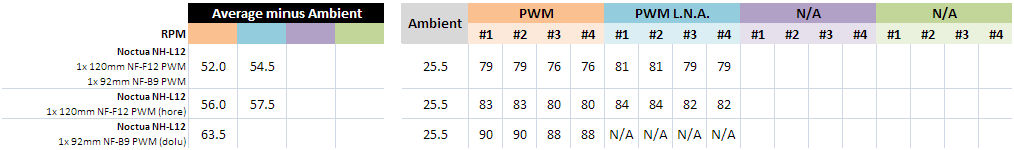

Detailný prehľad výsledkov

Noctua NH-L12 - Zhodnotenie, Záver

Zatiaľ, bohužiaľ, nemáme otestovanú žiadnu priamu konkurenciu, s ktorou by sme mohli porovnať či už výkon, hlučnosť alebo kvalitu spracovania Noctua NH-L12. Pri dnešnom hodnotení tak budeme vychádzať len z našich postrehov pri  testovaní prvého chladiča s nízkym profilom.

Pristavili by sme sa pri označení "nízky profil". Výrobca takmer výlučne hovorí o 66 milimetroch, no druhým dychom (a na balení podstatne menším písmom) dodáva, že to platí pre konfiguráciu s jedným ventilátorom naspodu. S týmto tvrdením pravdaže nemožno polemizovať, len si treba uvedomiť, že v tomto prípade sa bavíme o podstatne nižšom výkone, než L12-tka dosahuje pri výške 93mm (teda s horným 120mm ventilátorom, resp. oboma). O oboma vrtuľami je výkon L12 skutočne impresívny. 93mm ale za low-profile možno považovať len horko ťažko.

K výkonu v nízkoprofilovom móde však treba jednoznačne povedať, že pre väčšinu nepretaktovaných súčasných procesorov bude bez problémov postačujúci.

Silnou devízou Noctua produktov bolo vždy spracovanie, dôraz na detaily a bohaté užitočné príslušenstvo, kde NH-L12 nie je výnimkou. Pasív je aj napriek útlym rozmerom veľmi robustný, montáž príkladne jednoduchá a rýchla. Súčasťou balenia sú aj dva kvalitné ventilátory výrobcu, za ktoré samostatne zaplatíte približne 35EUR. Cena kompletného riešenia sa pohybuje okolo päťdesiatich eur, ktorú vzhľadom na prémiovú kvalitu a príslušenstvo považujeme za adekvátnu.

S "tipom redakcie" si zatiaľ nechávame dvere otvorené...

Chladič NH-L12 zapožičala spoločnosť RASCOM.
