Enermax Platimax 750W – trištvrte kilowattu kvality

K malej skupine výrobcov zdrojov s najvyšším certifikátom účinnosti sa pridal aj Enermax – z jeho novej série Platimax sme mali možnosť vyskúšať si 750W model. Je skutočne vynikajúci.

Enermax Platimax 750W - Úvod

Napájacích zdrojov s certifikátom 80+ Platinum je v našich obchodoch tu na Slovensku zatiaľ veľmi málo. Problém nie je ani v tom, že by sa k nám nedovážali, väčšina známych výrobcov ešte svoje novinky na trh neuviedla. Ak si prezrieme aktuálne ponuky top výrobcov ako napríklad Antec, Corsair, Seasonic či Enermax, Platinum zdroje buď vôbec nenájdeme, alebo boli len nedávno oficiálne predstavené.

Nie je to vôbec prekvapivé. Dosiahnuť účinnosť vyše 90% nie je tak jednoduché. Vyžaduje si to pokročilé technológie, čo zatiaľ stále nie je cenovo najprístupnejšie pre bežný trh. Dnes nie je problém vyrobiť zdroje s 80+ Bronze, každé ďalšie percento účinnosti navyše však znamená nasadenie zložitejších obvodov a kvalitnejších súčiastok. Úplne nepredstaviteľné pre Gold a Platinum zdroje je napríklad použitie usmerňovacích diód na sekundárnej strane za hlavným transformátorom – aj u tých najkvalitnejších je prechodový odpor príliš vysoký. Toto zapojenie sa nahrádza podstatne zložitejším „synchrónnym“ režimom tranzistorov. Podobne by sa dalo pokračovať v podstate u každej časti spínaného zdroja.

Niektorí výrobcovia sa však už do „platinových“ dizajnov pustili naplno a majú svoje najluxusnejšie modely v predaji. Z našich stránok môžete poznať napríklad exotický SuperFlower Golden King, ktorý sa predáva u nás za cca 120€. Zrejme iba druhým, kto na náš trh prináša takto vysoko účinné zdroje je Enermax. Z jeho novej série Platimax sme si mohli vyskúšať model s výkonom 750W. V ponukách predajcov sa začína postupne objavovať za asi 190€. Pre porovnanie, zdroje s podobným výkonom ale „iba“ 80+ Gold sa predávajú od 140€. Za či si teda záujemca pripláca? Poďme sa pozrieť...

Enermax Platimax 750W - Balenie, špecifikácie

Platimax je dodávaný v škatuli veľkosti, na akú sme zvyknutí u bežných ATX základných dosiek. Že ide o top model zdroja tohto výrobcu svedčí aj strieborná kráľovská „korunka“ nad názvom Platimax. Na zadnej strane sa dozvedáme o špeciálnych funkciách a výbave kabelážou.

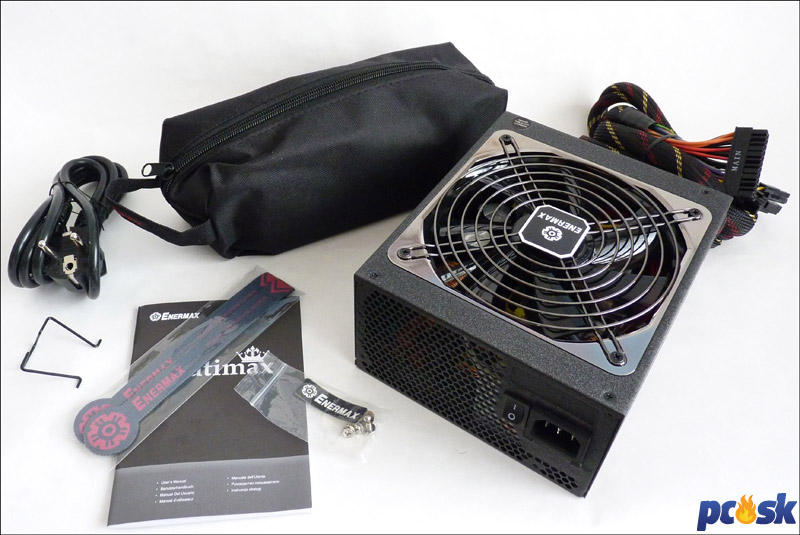

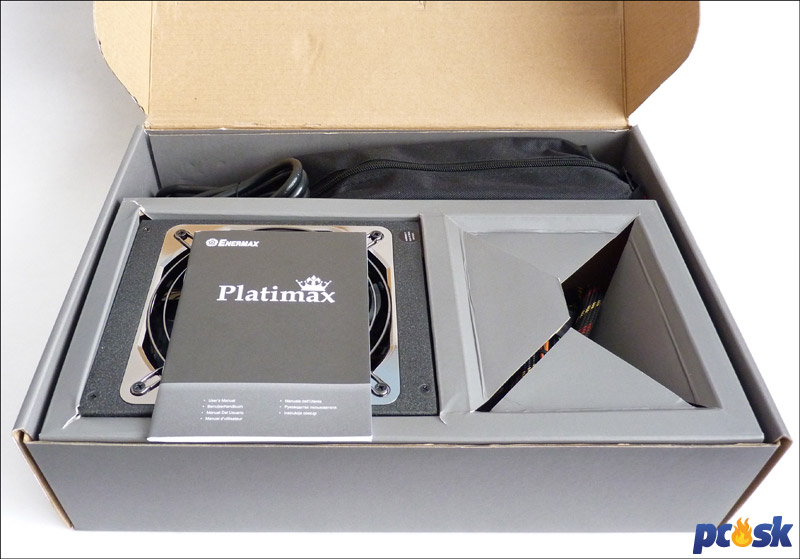

Po otvorení vidíme úhľadne usporiadané príslušenstvo a samotný zdroj.

Príslušenstvo zahŕňa:

• - prívodnú šnúru pre sieťové napätie 230V s európskou zásuvkou
• -  manuál
• - dva suché zipsy na zväzovanie káblov v skrinke
• - dve nálepky Enermax
• - skrutky pre montáž zdroja
• - sponu pre funkciu SafeGuard (viac o nej v ďalšej kapitole).

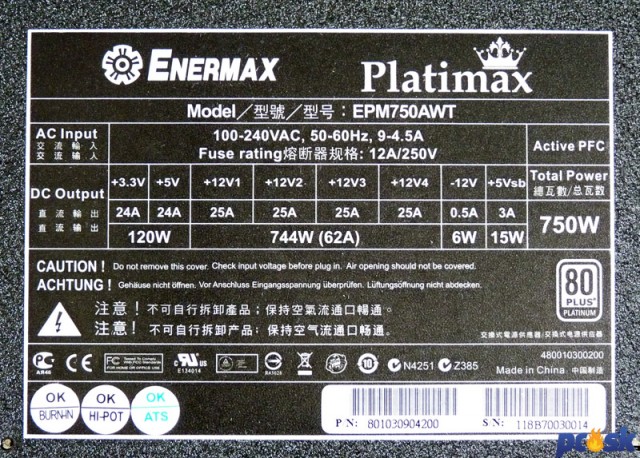

Výrobca deklaruje, že zdroj má štyri 12V napäťové vetvy. Či je tak naozaj sa dozvieme až keď ho otvoríme (počet vetiev indikujú tzv. shunt rezistory určené na sledovanie prúdu za účelom nadprúdovej ochrany). Takmer celý výkon zdroja je na napätí +12V, z čoho sa dá usudzovať aj topológia obvodov – pôjde o dizajn využívajúci samostatné DC-DC konvertory pre +5V a +3,3V vetvy z hlavnej 12V vetvy. U zdrojov s takouto vysokou účinnosťou je to „povinná výbava“.

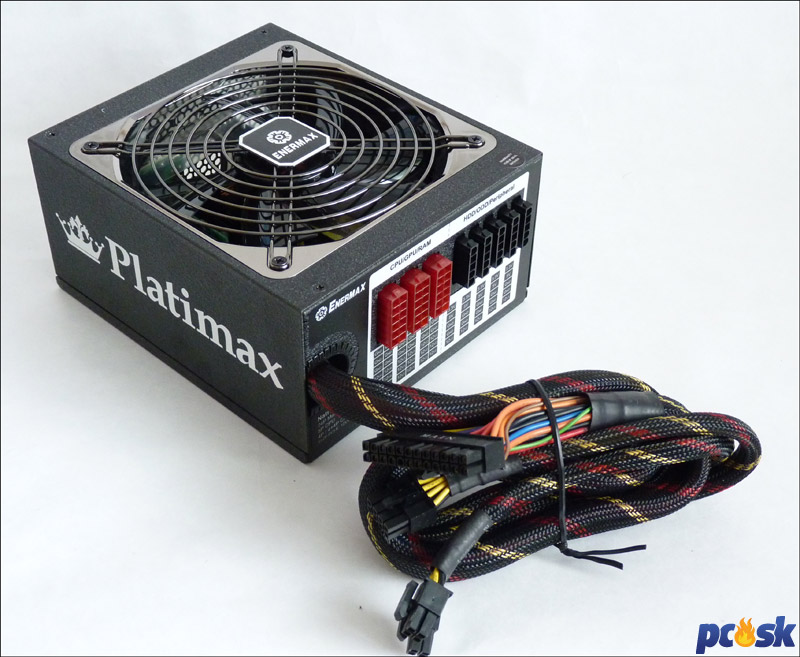

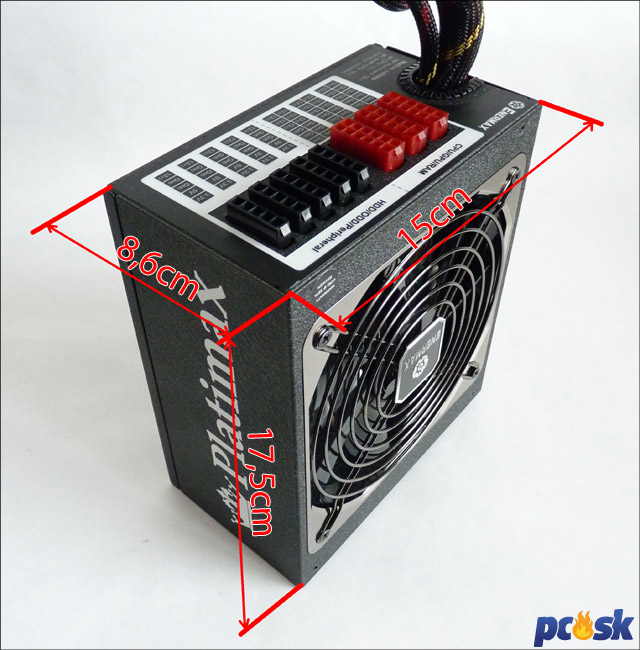

Rozmerovo patrí Enermax Platimax 750W medzi priemer, oproti klasickým ATX zdrojom má len pár centimetrov navyše na dĺžke. So zabudovaním do skrinky by problémy nemali byť žiadne.

Enermax Platimax 750W - Bližší pohľad, kabeláž

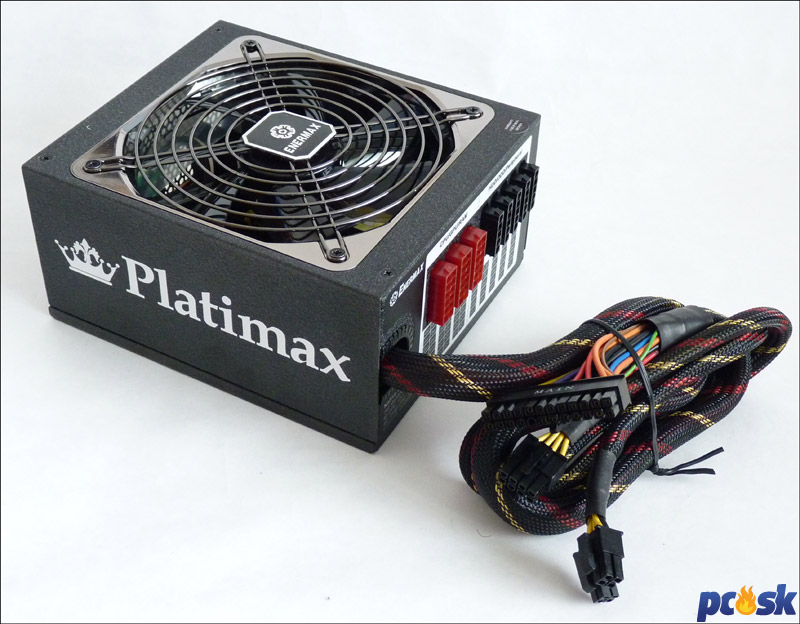

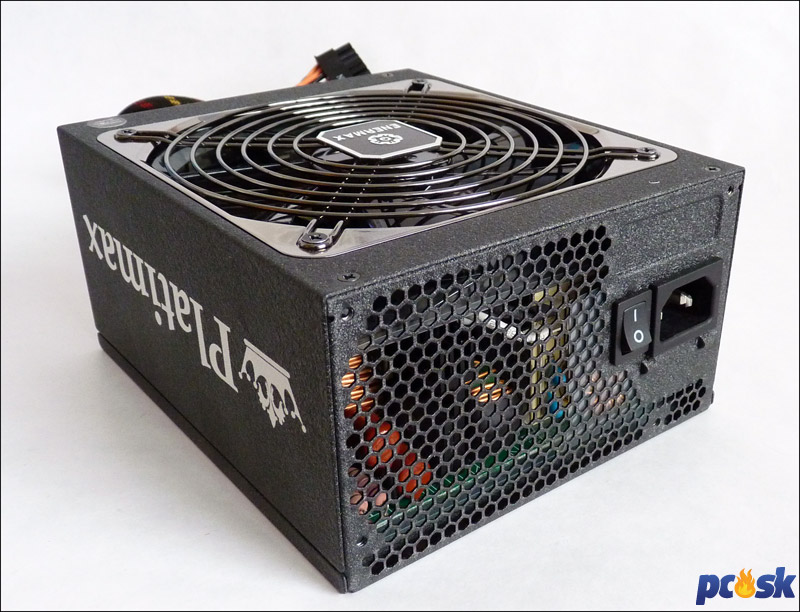

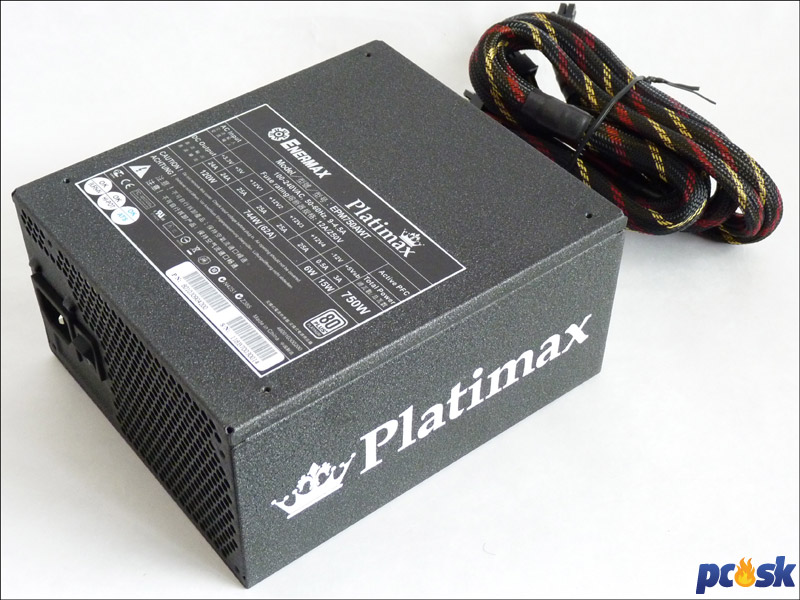

Vizuálne je Enermax Platimax veľmi podarený. Povrch kovového krytu je matný, sivej farby s jemnými „zrnkami“, ktoré sa vo svetle mierne lesknú v závislosti na uhle phľadu. Z dvoch strán je vytlačený biely nápis Platimax, ktorý bude viditeľný nech už zamontujete zdroj do skrinky akýmkoľvek spôsobom. Vrchnej strane dominuje mriežka ventilátora a lesklý kovový rám okolo neho, všetko ladené do „platinova“.

Vzhľad rozhodne neurazí, vyzerá skôr luxusne a veľmi seriózne. Tmavé prevedenie bez rôznofarebných výstrelkov poteší aj entuziastov, ktorí si na dizajne svojej mašiny potrpia.

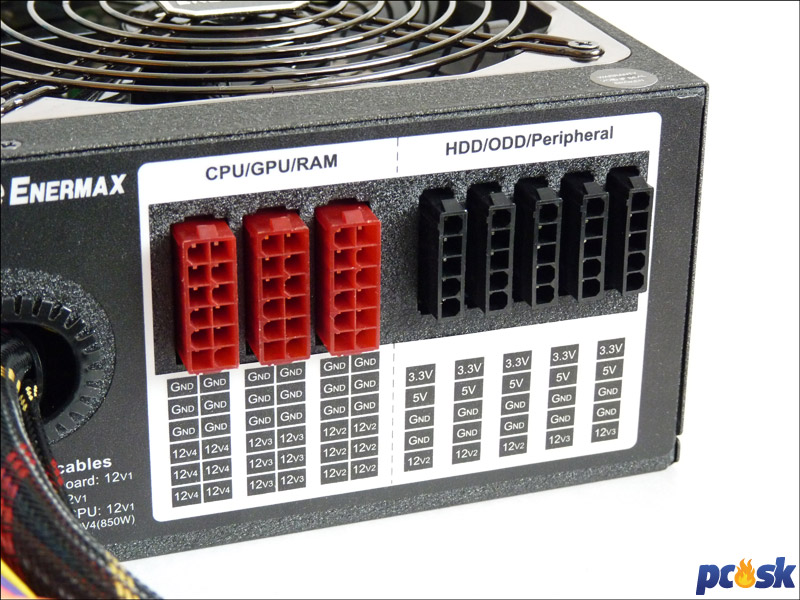

Pevne pripojené k zdroju sú len káble pre napájanie základnej dosky, ktoré sa použijú vždy a teda nie je racionálny dôvod pre ne robiť modulárne verzie. Všetky ostatné káble sa zapájajú do konektorov. Každá jednotlivá dierka má aj označenie napätia:

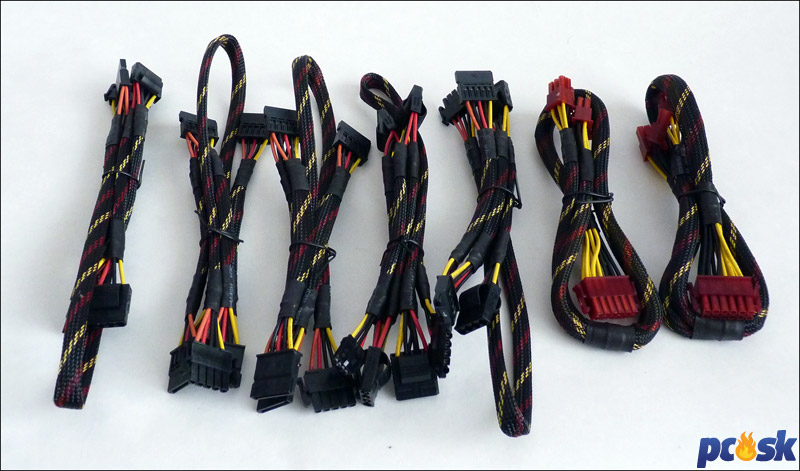

Všetky modulárne (odpojiteľné) káble sú uložené vo vrecúšku so zipsom. Ako býva u Enermaxu zvykom, sú univerzálne, teda je možné ich použiť u akéhokoľvek iného zdroja tejto značky, prípadne z iného zdroja použiť pre Platimax.

Za malé mínus považujem pomerne veľkú tuhosť káblov. Ohnúť ich do požadovaného tvaru, resp. poskrývať v skrinke si vyžaduje celkom veľa úsilia. Riešenie aké používa napríklad Fortron je podstatne lepšie, praktickejšie a nakoniec aj krajšie.

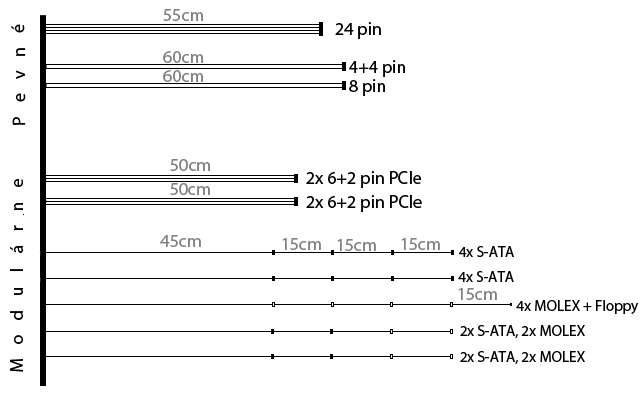

Výbava konektormi je bohatá a postačí aj na výkonnejší počítač s dvojicou grafických kariet a tuctom pevných diskov. Či postačí dĺžka jednotlivých káblov si už musíte prepočítať sami, v bežných microATX a ATX skrinkách by nemal nastať absolútne žiaden problém.

Zaujímavosťou je funkcia CordGuard. V podstate ide len o jednoduchú kovovú sponu, ktorý drží šnúru z elektrickej siete pevne pripojenú k zdroju. Zamedzuj náhodnému vytiahnutiu a nechcenému vypnutiu počítača, či už je to vašou nepozornosťou alebo „šikovnosťou“ vašich detí. Pre ilustráciu krátke video:

Enermax Platimax 750W - Vnútorné prevedenie

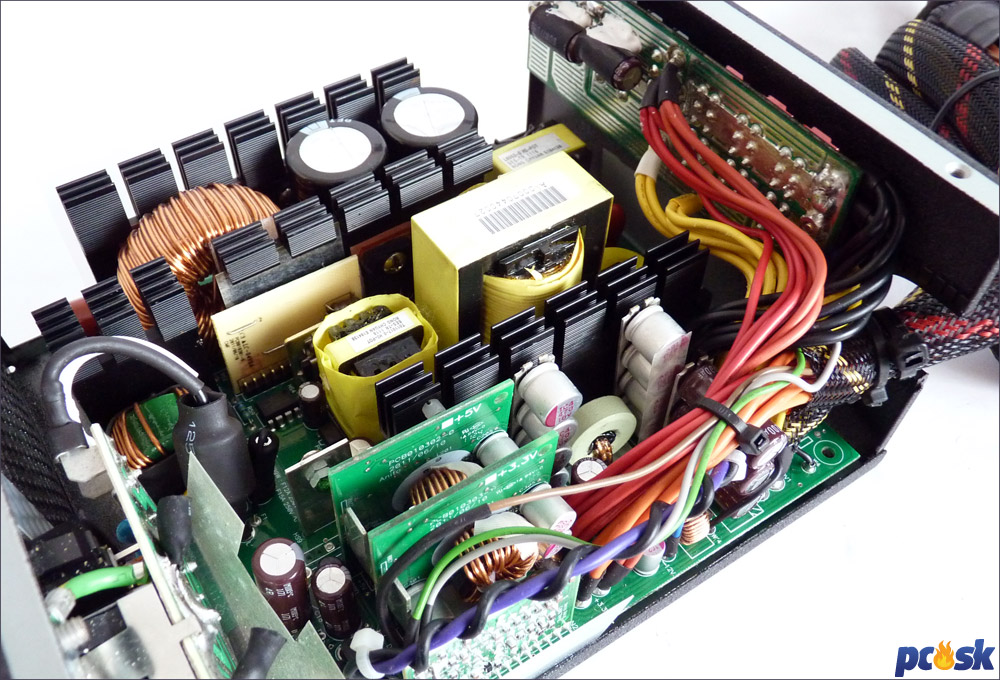

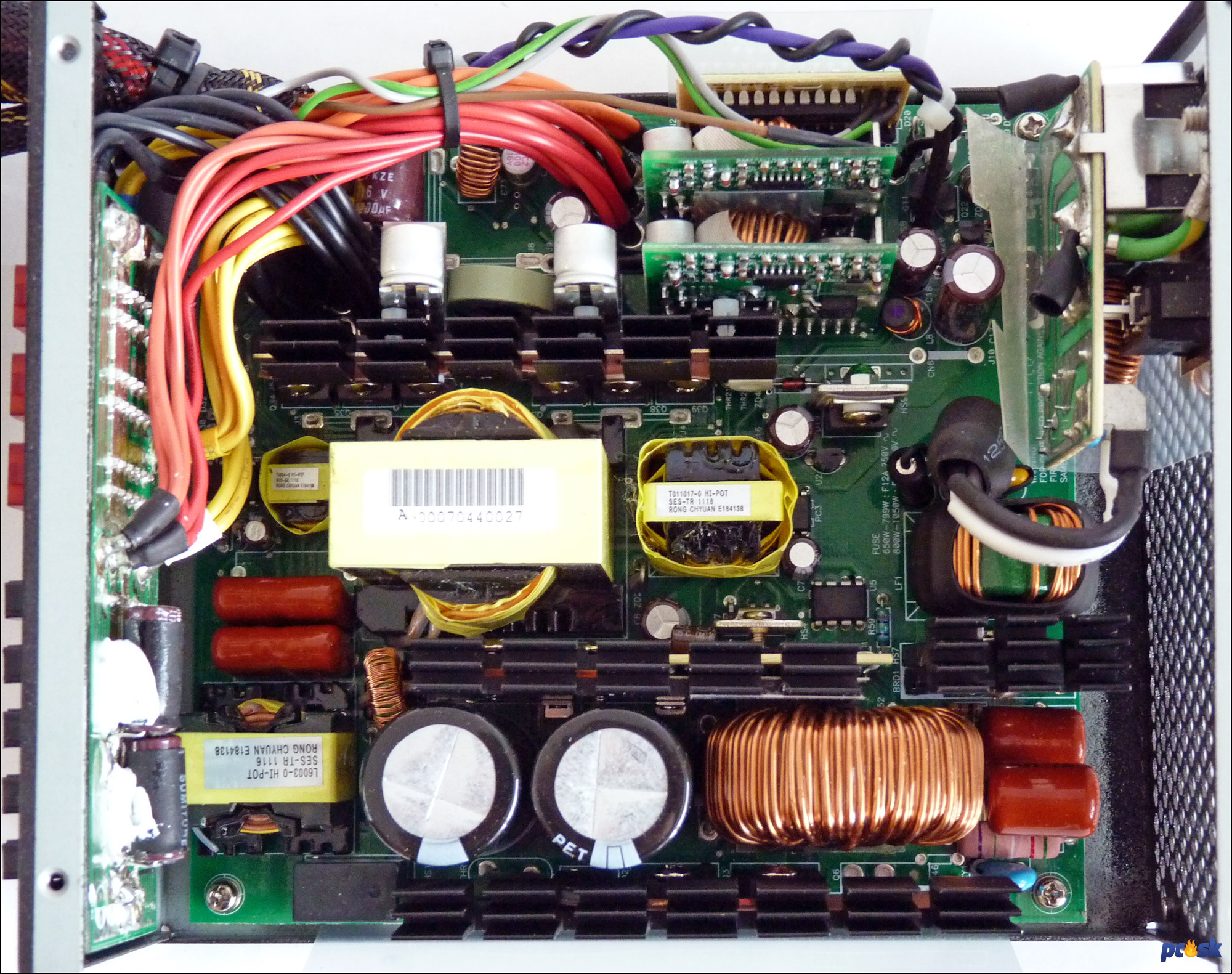

Po sňatí krytu nás privítal dizajn, ktorý používa Enermax aj u iných svojich zdrojov – jedná sa o rovnaké riešenie ako u série Modu 87+, teda s rezonančným meničom. Tieto 80+ Gold certifikované zdroje výrobca zrejme len mierne doladil, aby spĺňali prísnejšiu normu.

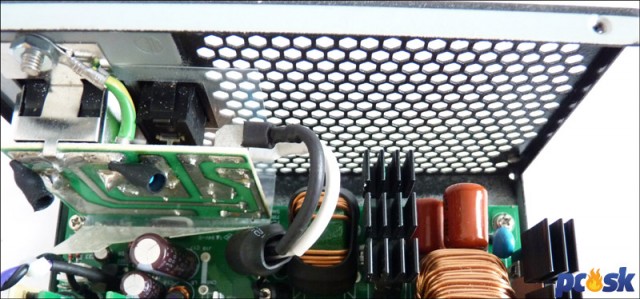

Vstupná filtrácia je z časti integrovaná na malom PCB hneď pri konektore pre sieťovú šnúru. Tu sú všetky X a Y kondenzátory a dve cievky. Na hlavnej doske je potom ešte jedna cievka a MOV rezistor (jeho odpor je závislý na napätí, v tomto zapojení chráni pred napäťovými špičkami).

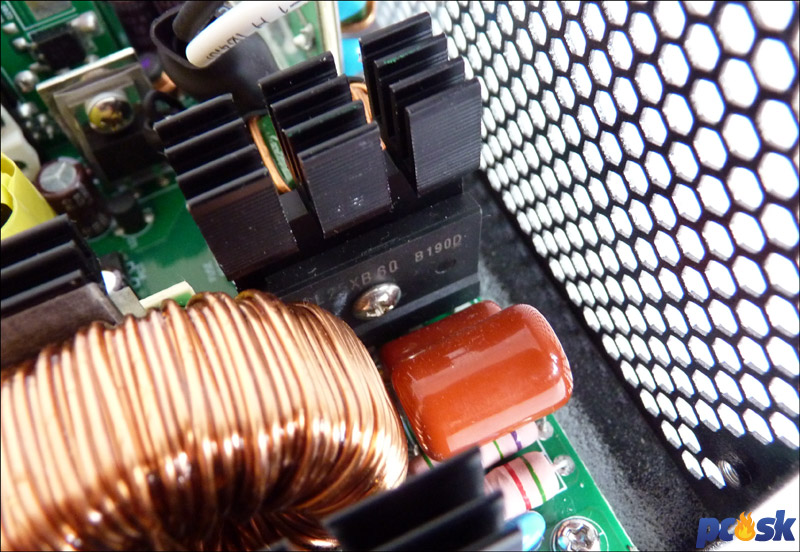

Za stupňom filtrácie nachádzame mostíkový usmerňovač v podobe obvodu LL25XB60 umiestnenom na samostatnom chladiči.

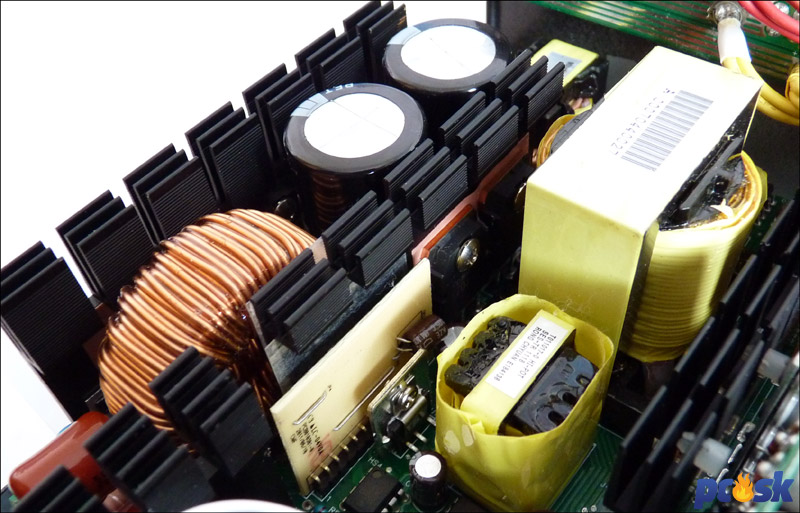

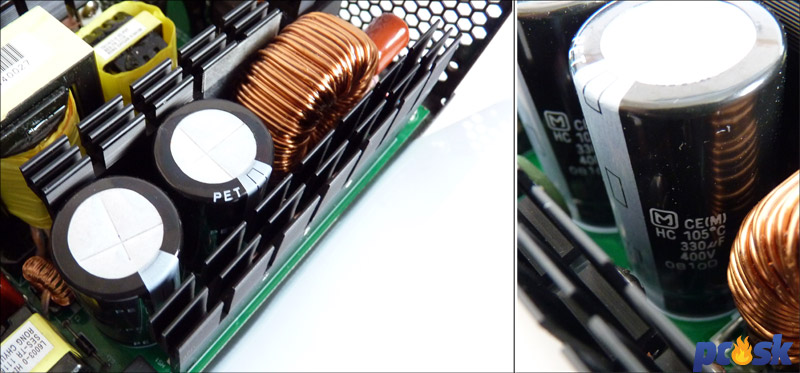

Na filtráciu sú v tomto prípade použité dva kondenzátory značky Matsushita (Panasonic) s ratingom na 105°C. Aktívne prvky PFC obvodu sú tvorené tranzistormi značky Toshiba. Pri dióde je termistor určený na ochranu pred nárazovým prúdom. Tento termistor je po štarte zdroja odpojený pomocou relé, čím sa získa trocha na účinnosti.

Pri ďalšom chladiči vidíme tranzistory, cez ktoré tečie prúd do hlavného transformátora.

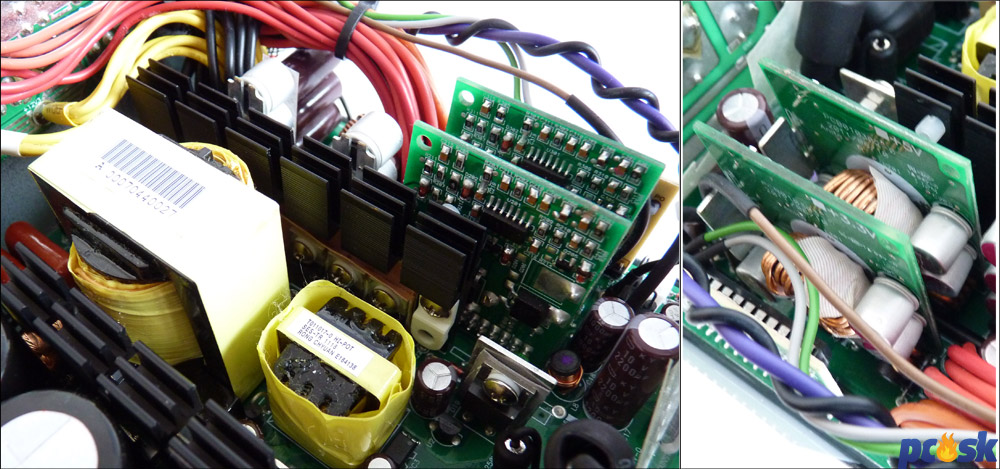

Na sekundárnej strane opäť raz vidíme synchrónny obvod – namiesto rýchlych usmerňovacích diód sú použité mosfet tranzistory s nižším odporom, no v zložitejšom zapojení. Transformátor sa stará len o +12V napätie, z toho vyplýva aj fakt, že takmer celý výkon je možné dodávať iba na túto vetvu. Pre ostatné napätia (+5V a +3,3V) sú osadené vertikálne malé PCB s DC-DC regulátormi.

Použité sú buď pevné, polymérové kondenzátory, alebo taktiež veľmi kvalitné elektrolytické od Nippon Chemi-Con.

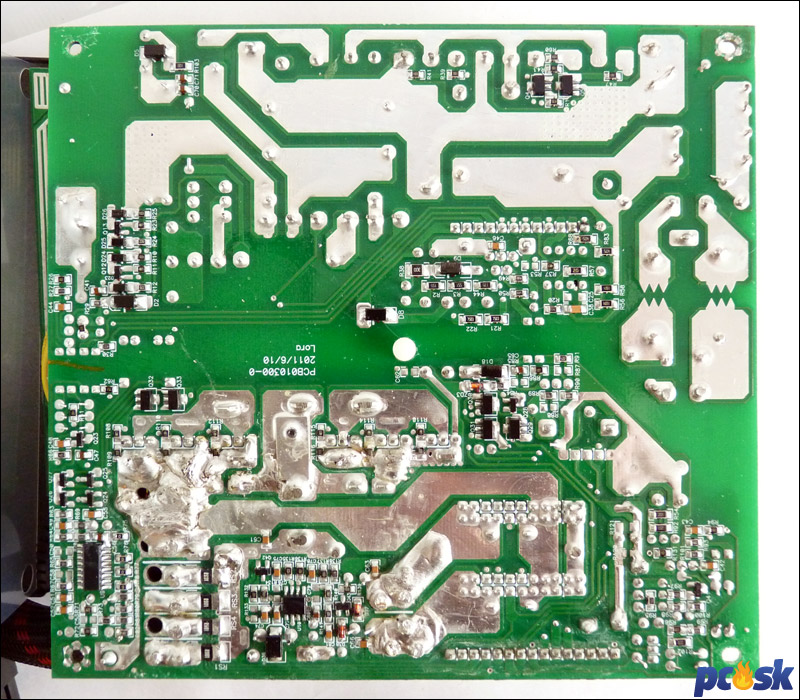

Kvalita spájkovania na je dobre úrovni, aj keď niektoré silové spoje vyzerajú trocha menej precízne. Na funkčnosti to však neuberá, a to je dôležité. V ľavom dolnom rohu vidieť štyri shunt rezistory s nízkym odporom, ktoré slúžia pre detekciu vysokého prúdu pre 12V vetvy. Ich počet je teda skutočne taký, ako udáva výrobca.

Či je takéto riešenie oddelených vetiev lepšie alebo horšie voči jednej silnej je vecou názoru. Na jednej strane je tu obmedzenie pre každú vetvu iba na určitú hodnotu ampérov, no výhodou je vyššia bezpečnosť (ochrana zareaguje už pri nižšom prúde).

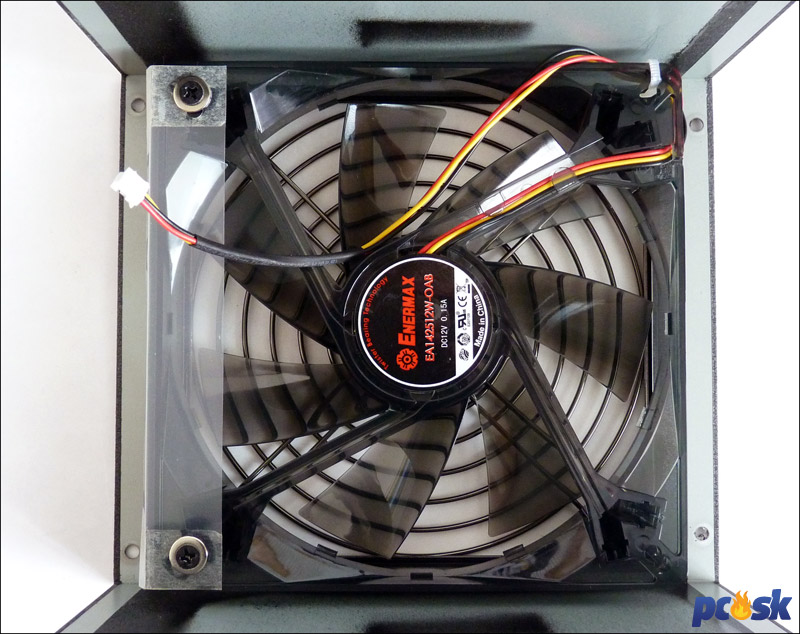

Ventilátor je z vlastnej dielne Enermaxu s „twister“ ložiskami. Vďaka veľkému priemeru 13,9cm si mohol výrobca dovoliť nastaviť nižšie otáčky. Do dosky PCB sa pripája pomocou 3pin konektora, ktorý nie je problém vytiahnuť (a tiež v prípade potreby prepájkovať na iný ventilátor).

Enermax Platimax 750W - Testovanie a výsledky

Nakoľko v redakcii ešte nemáme skompletizovanú výbavu na testovanie napájacích zdrojov (chýba už len profesionálna, elektronická, programovateľná záťaž), obmedzíme sa pri našich testoch len na jednoduché porovnanie spotreby s inými zdrojmi. Nedáme tým síce odpoveď na otázku „koľko maximálne zvládne“, no na druhej strane si aspoň ukážeme, koľko dokáže človek ušetriť Wattov pri použití bežnej počítačovej zostavy výberom účinnejšieho zdroja. Drvivú väčšinu moderných zdrojov už nájdeme v databáze 80+ certifikátov, preto si uvedieme aj ich namerané výsledky účinnosti.

Ako záťaž nám poslúžil hardvér používaný aj na test chladičov, teda starý známy, „nie príliš zelený“ Core2Quad QX6700 Extreme s TDP 130W na základnej doske Gigabyte EP45-DS3R, s 2x1GB DDR2 RAM, pevným diskom a pretaktovanou grafickou kartou GeForce GTX460 1GiB. Aj procesor je trocha pošteklený na vyšší takt a hlavne spotrebu – 2,93GHz pri 1,5V. Záťaž je realizovaná programom Prime 95 v 64-bit verzii s testom In-place large FTTs, na grafike beží FurMark (Xtreme Burning Mode). V záťaži je uvádzaná maximálna nameraná spotreba (zaznamenaná počas niekoľkých minút), v stave bez záťaže priemerná ustálená hodnota spotreby. Tá sa meria na strane rozvodnej siete, zástrčkovým wattmetrom Voltcraft Energy Monitor 3000 s presnosťou ±1% +1W a rozlíšením 0,1W.

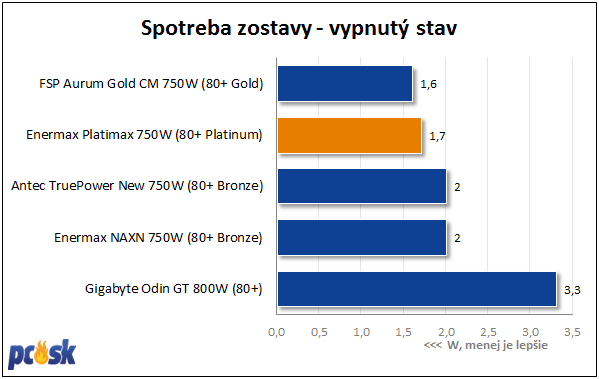

Najprv sa pozrieme na merania spotreby v stave, keď bola počítačová zostava celkom vypnutá (pozn.: základná doska nedisponuje funkciou EuP pre spotrebu pod 1W vo vypnutom stave).

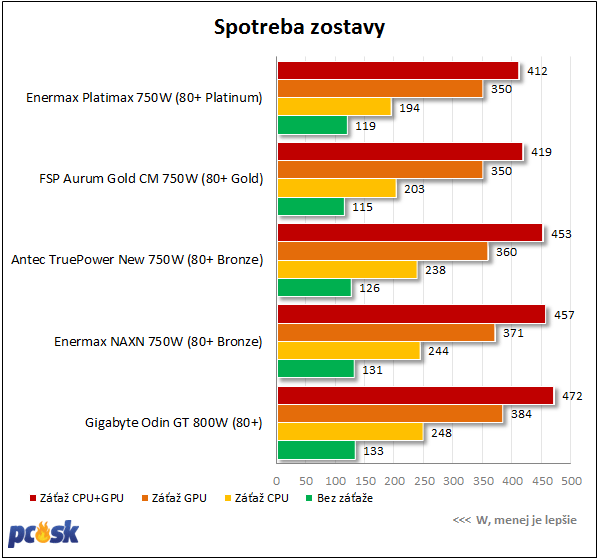

Ďalší graf zobrazuje spotrebu v rôznych stavoch, od žiadnej záťaže, cez záťaž procesora, grafickej karty až po záťaž oboch energeticky najnáročnejších komponentov.

Ako sa dalo očakávať, Enermax Platimax dosahuje najlepších výsledkov. Nie je to síce veľký pokrok voči zdroju s 80+ Gold účinnosťou, ale rozdiel je merateľný. Otázne samozrejme je, či takáto vyššia účinnosť stojí za príplatok niekoľko desiatok eur. Podľa môjho názoru skôr nie.

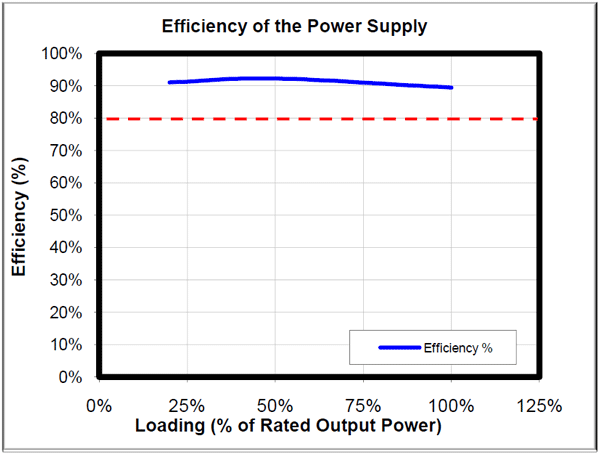

Keďže zdroje prešiel testovacím procesor 80+, vieme si pozrieť výsledky účinnosti v rôznych záťažiach (20%, 50% a 100% nominálneho výkonu). Pamätajte, že tieto grafy platia pre rozvodnú sieť 120V, u nás na 230V by bola účinnosť o niečo málo vyššia.

Pri 20% záťaži (cca 153W) bola účinnosť rovných 91%, pri polovičnej záťaži (cca 380W) 92,2% a pri plnej záťaži (756,5W) 89,39%.


Pri rôznych záťažiach sa meral aj pokles napätia na jednotlivých vetvách pomocou multimetra Axiomet AX-588. Platimax si svoje hodnoty držal veľmi stabilne, pokles je len v rádoch stotín voltov.

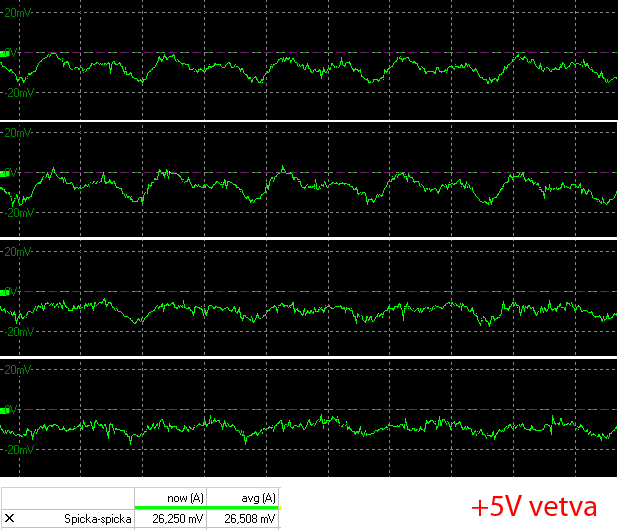

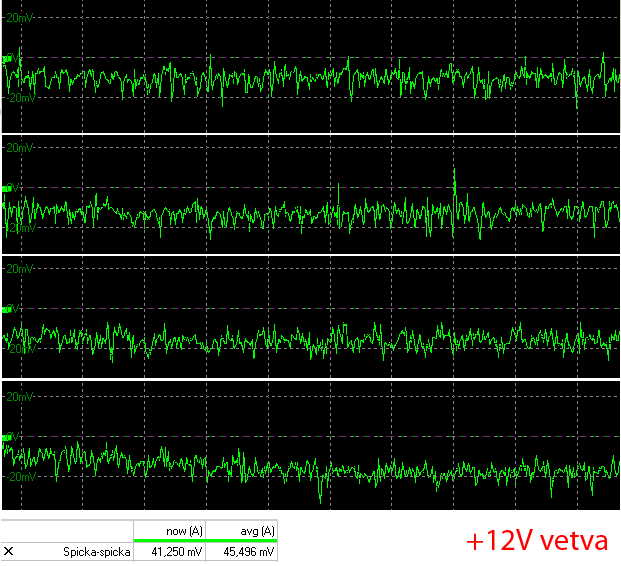

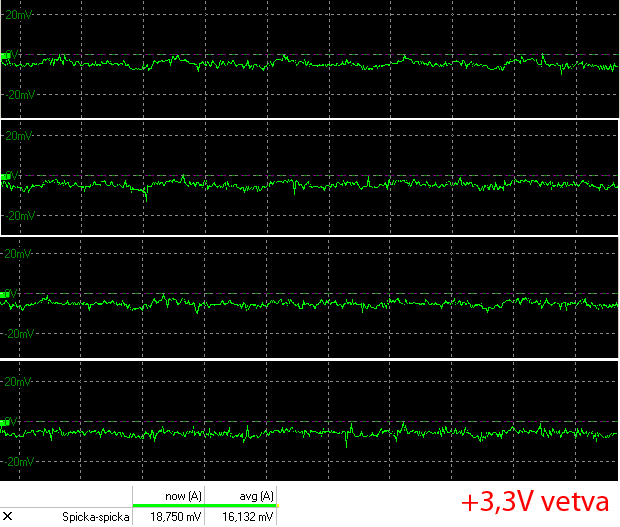

Na jednotlivých napäťových vetvách boli merané aj zvlnenia pomocou digitálneho USB osciloskopu M524 od slovenskej spoločnosti ETC. Nastavenia boli 20us/d a 20mV na dielik vertikálnej stupnice. V obrázkoch nižšie vidieť priebehy pri štyroch prípadoch záťaže ako pri teste spotreby, plus na konci je vždy uvedená najhoršia hontoa zvlnenia z celého merania.

Enermax Platimax v tomto teste bez problémov obstál a s prehľadom spĺňa požiadavky na maximálne zvlnenie aktuálneho ATX štandardu.

Hlučnosť

Vďaka vysokej účinnosti a teda nízkym stratám vo forme tepla si môže výrobca dovoliť použiť aj menej agresívne nastavenie chladenia. Z iných 80+ Gold a Platinum zdrojov poznáme semipasívny chod, keď sa ventilátor roztáča až od určitej teploty resp. záťaže. Enermax síce takýto systém u svojich zdrojov nepoužíva, no aj napriek tomu dokázal zabezpečiť veľmi tichý chod. Priznám sa, že po nedávnom testovanom modeli NAXN som ticha nečakal.

Platimax však príjemne prekvapil, otáčky ostali príjemne nízke aj pri plnej záťaži našou testovacou PC zostavou, ktorá si zo siete vypýtala vyše 400W. Ložiská ventilátora neprejavovali žiadne známky šelestu či iných rušivých zvukov. Jednoznačne môžem odporúčať aj pre stavbu veľmi tichých počítačov.

Enermax Platimax 750W - Záver

S Enermax Platimax je to asi podobne, ako s luxusnými základnými doskami. Až na cenu niet čo vytknúť, všetky funkcie, vlastnosti, spracovanie aj výkon sú na špičkovej úrovni.

Keďže sa boj o najlepšie 80+ Platinum zdroje teraz iba začína, je predčasné vyhlásiť víťaza. Enermax to však má rozbehnuté veľmi dobre. Mierne vyladený dizajn elektrických obvodov z výborného Modu 87+ obsahuje len tie najlepšie súčiastky a najmodernejšie topológie, vďaka čomu účinnosť stúpla nad úroveň "Gold" modelov. Kabeláž pokryje výkonný procesor s high-end doskou, dve grafické karty a tiež viac ako desiatku pevných diskov, chýbať by teda väčšine ľudí nemalo nič. Sťažovať si nemôžu ani milovníci ticha alebo tí, ktorým záleží na solídnom vzhľade ich stroja.

Až na tú vysokú cenu (cca 190€) asi naozaj niet významného nedostatku. Snáď len tie trocha "tvrdšie" káble keby sa dali ľahšie obýbať. Ale inak - palec hore Enermax!

Za zapožičanie zdroja Enermax Platimax 750W ďakujeme spoločnosti Enermax
