Cryorig R1 Ultimate – Dizajn, konštrukcia

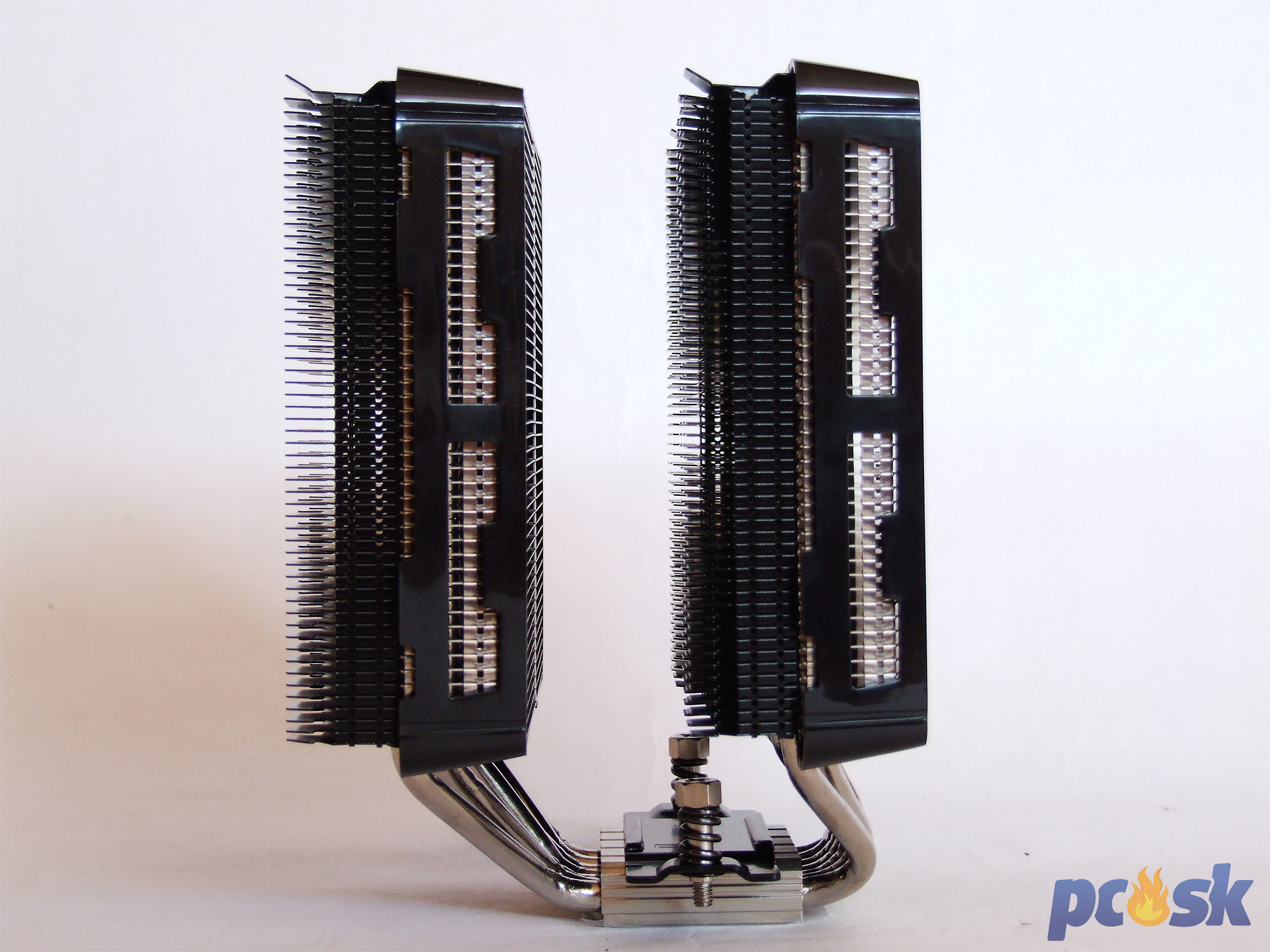

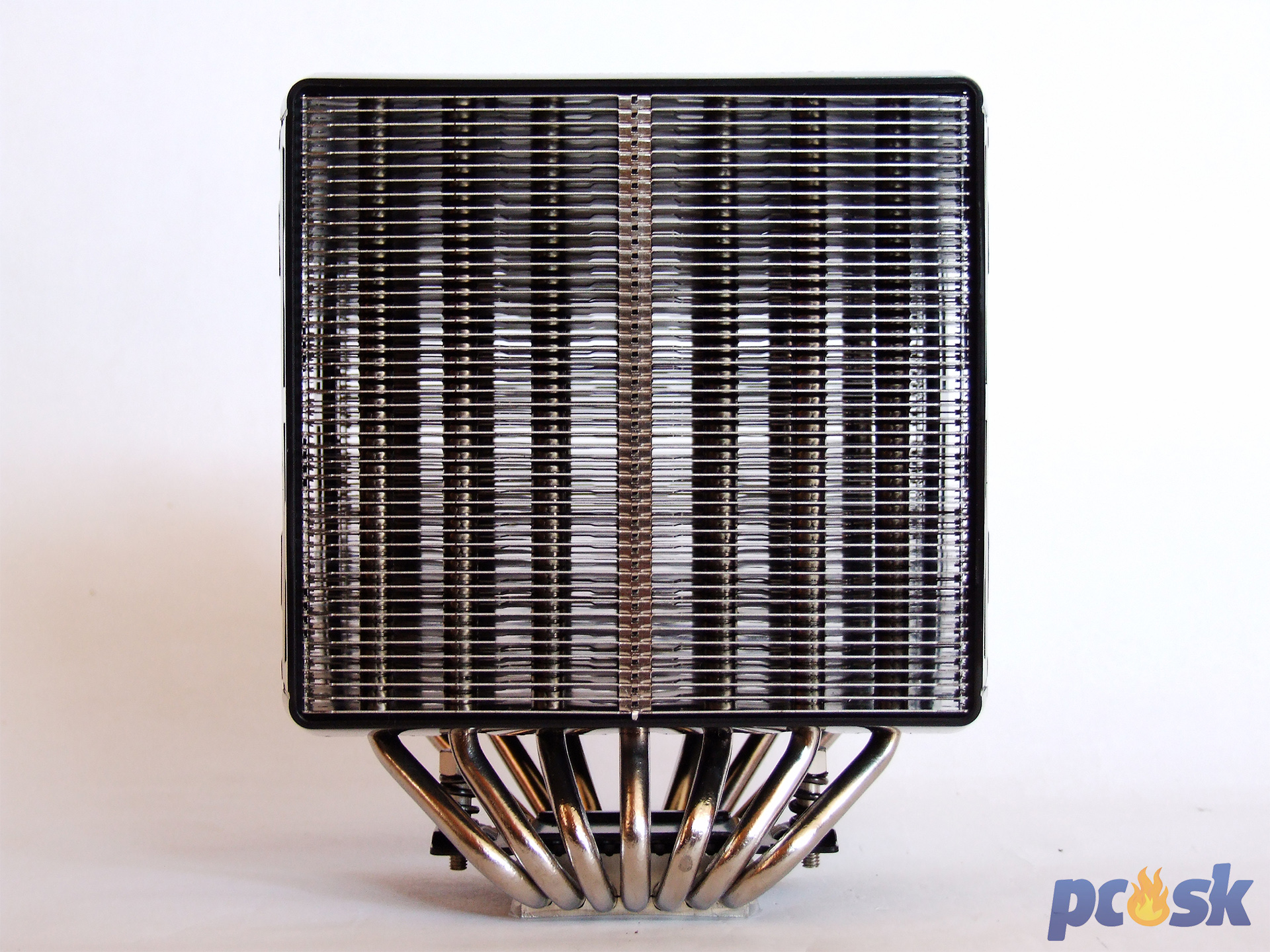

Chladič je naozaj mamutí a svojou výškou takmer 169 mm bude mať problém vtesnať sa do užších skriniek. Pred jeho kúpou si tak radšej 2x premerajte skrinku. Chladič využíva dvojvežovú konštrukciu, ktorá je však výrazne asymetrická a chladič napriek svojej robustnosti poskytne priestor pre operačné pamäte. Určite vítaný prvok, ktorý napríklad nemá NH-D15 a tá zasahuje nad DIMM sloty aj na veľkých základných doskách.

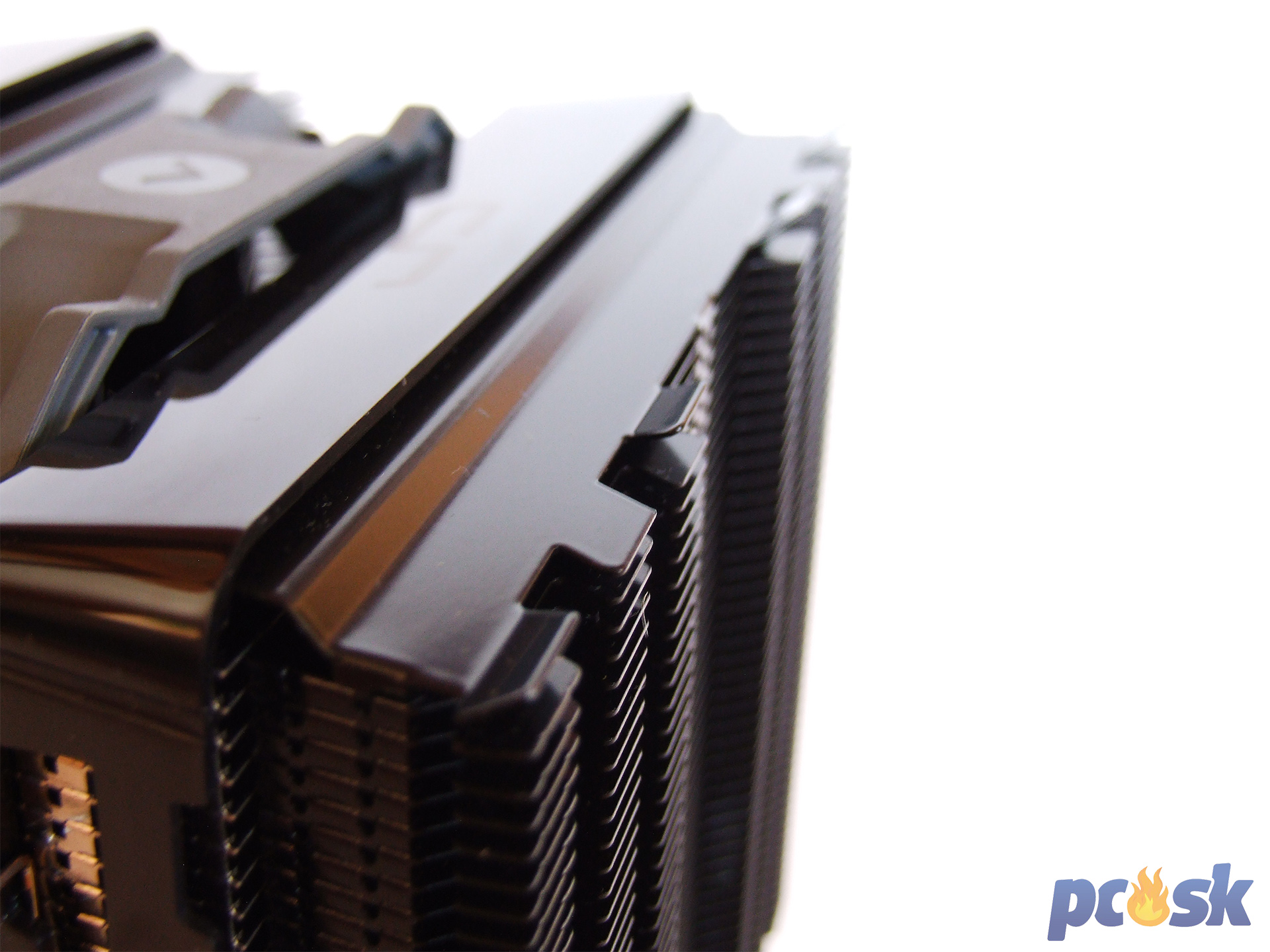

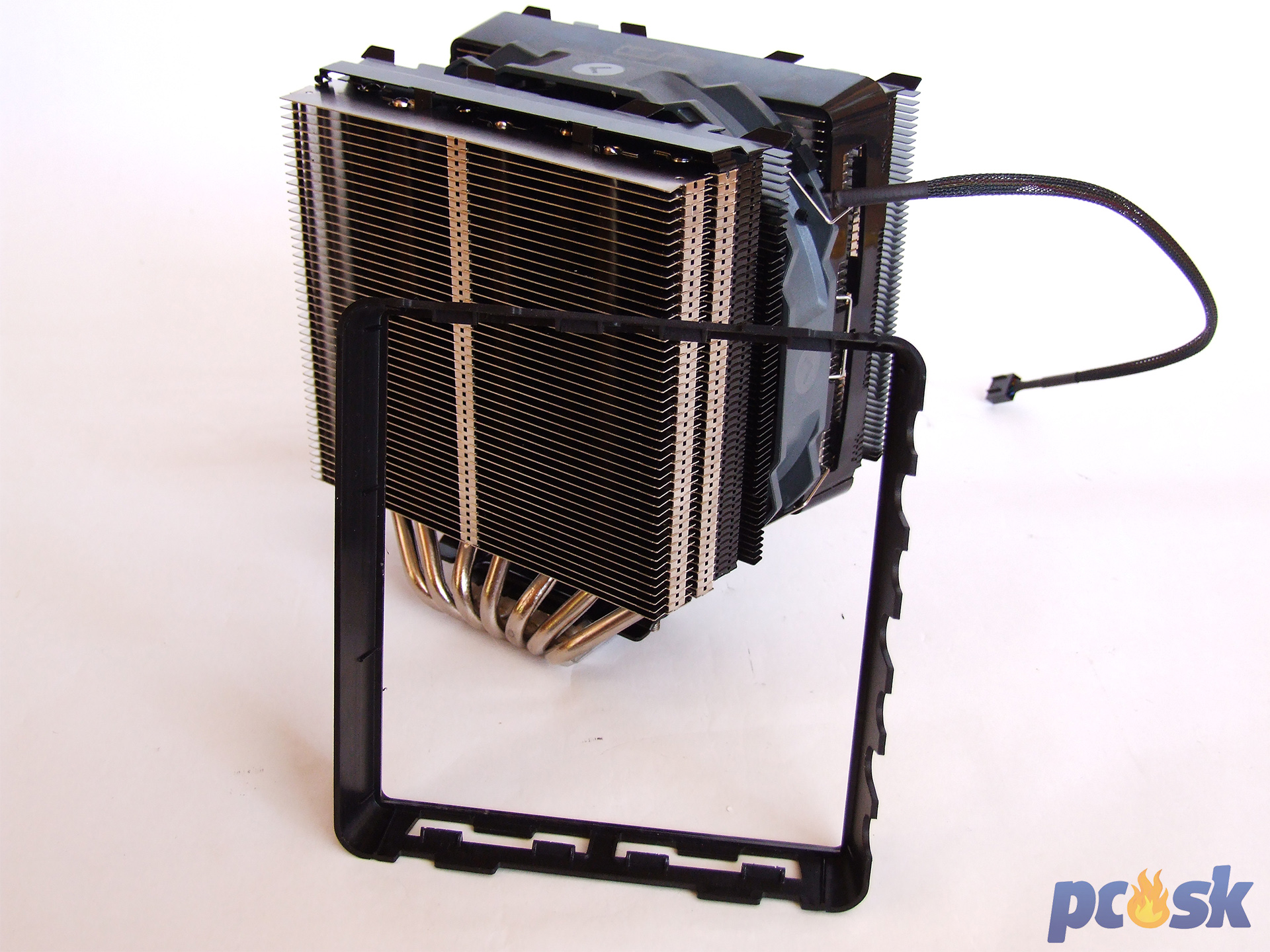

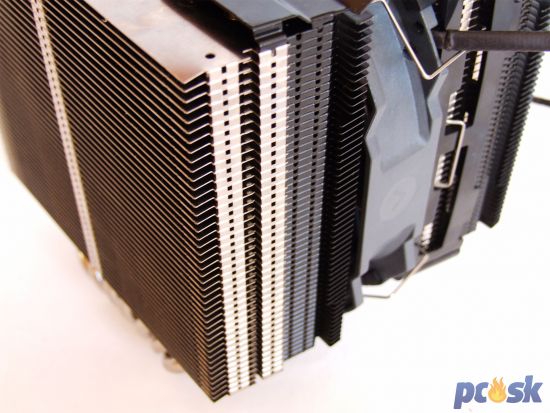

Konštrukcia oboch veží je veľmi netradičná a unikátna. Pre jej odhalenie musíme zložiť plastový rám, ktorý zakrýva polovicu veže. Každá veža pozostáva akoby z ďalších dvoch užších veži spojených k sebe v strede kde ich pretínajú heatpipes. Jedna polovica veže má 45 rebier, ktoré sú tradične poniklované a rozstupy medzi rebrami sú 2,4 mm. Druhá polovica má 55 rebier s čiernym poniklovaním, ktoré ochráni pasív pred oxidáciou a dodáva mu elegantný dizajn a rozstupy medzi rebrami sú 1,8 mm. Táto rozdielnosť rozstupov nie je náhodná a stlačenie priestoru v zadnej polovici veže má zrýchliť prietok vzduchu a teda rýchlejšie odvetrať pasív od teplého vzduchu. Čierna polovica oboch veží má navyše na konci 6 malých „krídiel“, ktoré majú zlepšiť prietok vzduchu. Miernu výčitku by som smeroval k medzere medzi vežami. Ventilátor v strede totiž nemá prakticky z kade čerpať čerstvý vzduch len z veže pred ním, v ktorej však bude väčšinou ohriaty vzduch.
Pevnosť pasívu je vynikajúca za čo môžu do veľkej miery aj plastové rámy obklopujúce veže. Tieto rámy je nutné mať na chladiči namontované, inak nedokážete nasadiť ventilátory. Perfektná pevnosť pasívu je však docielená aj prepojením rebier po bokoch veže a v ich strede k heatpipes. Zdeformovať tento pasív tak bude chcieť doslova námahu.

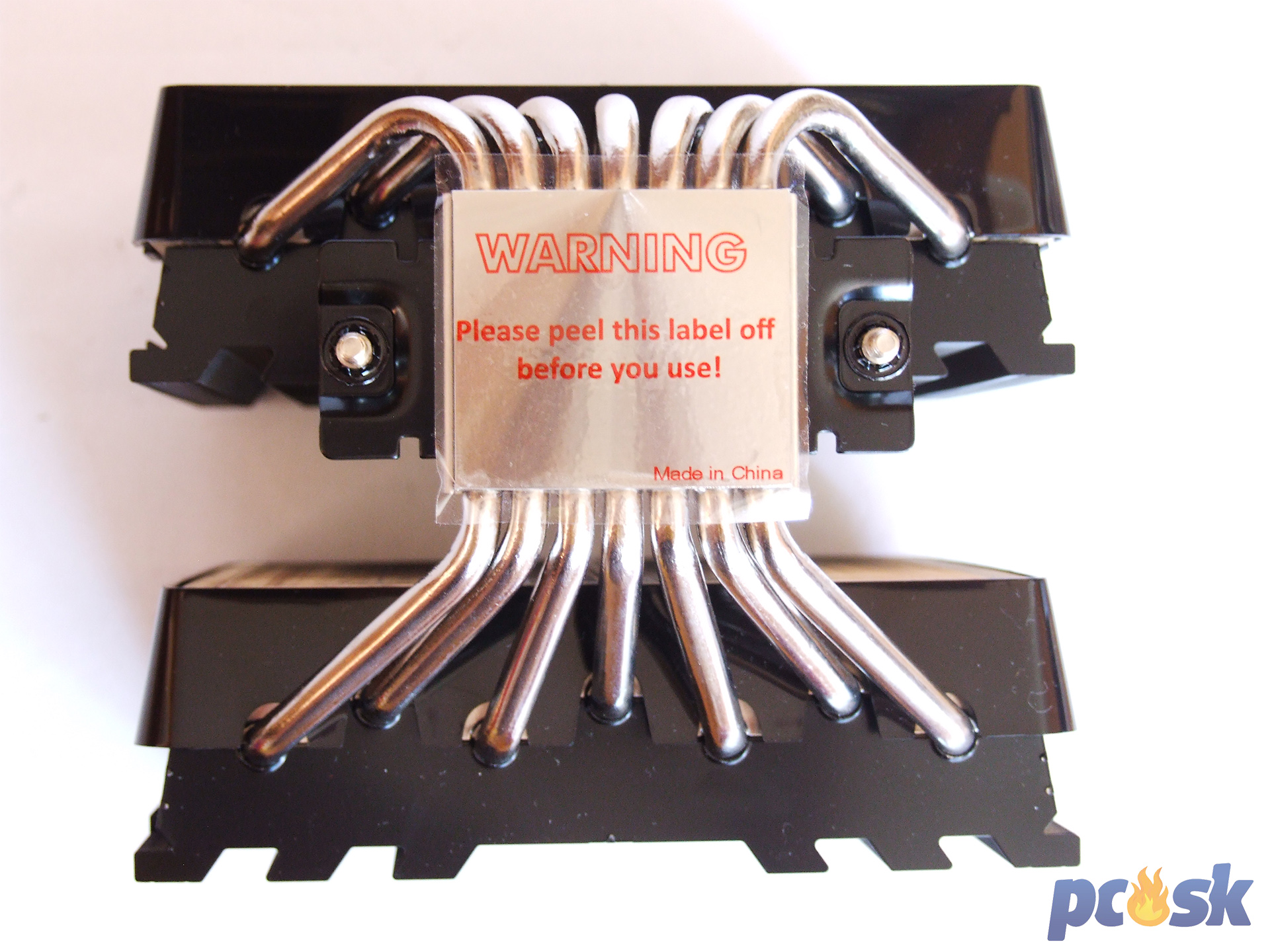

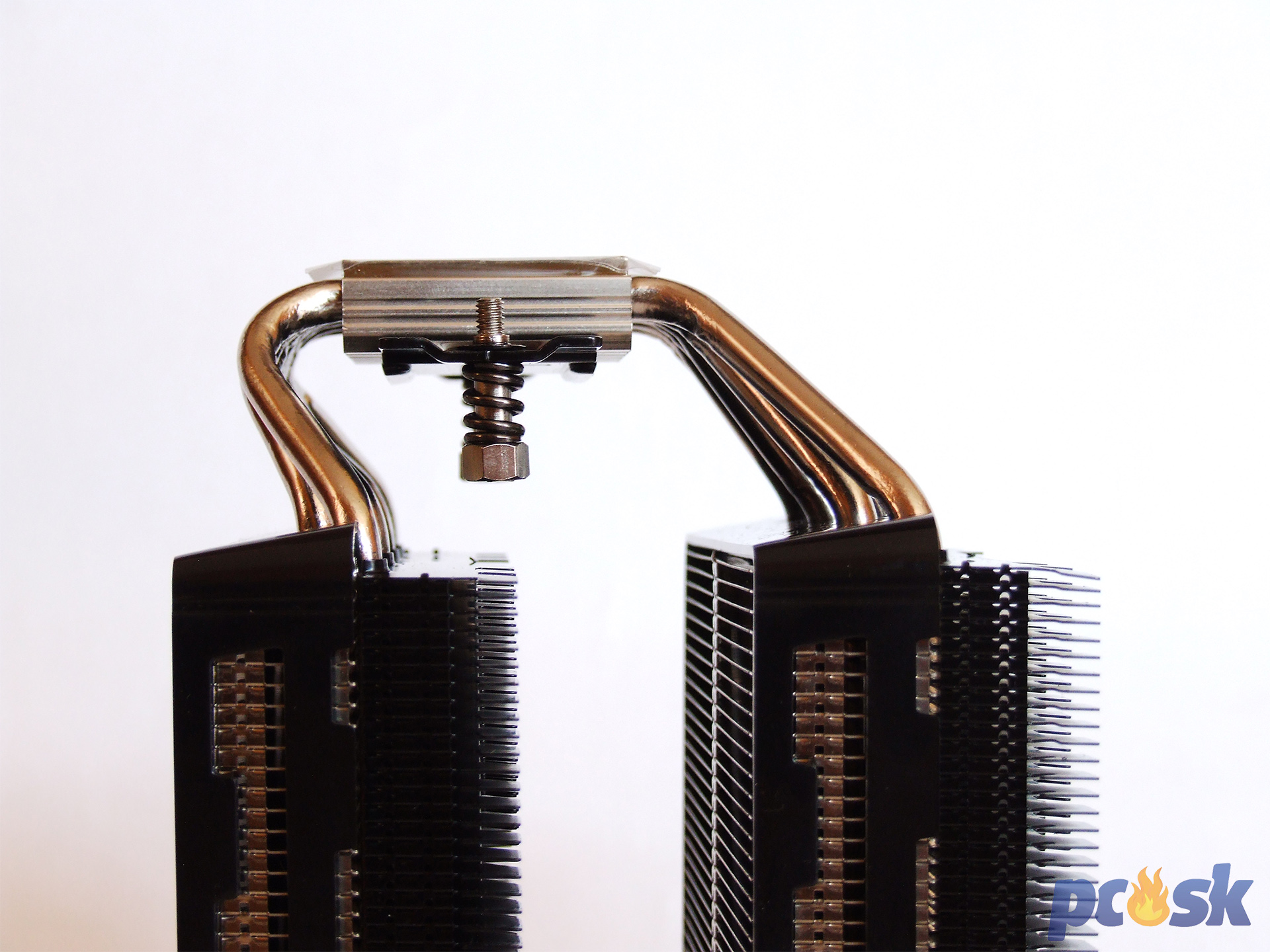

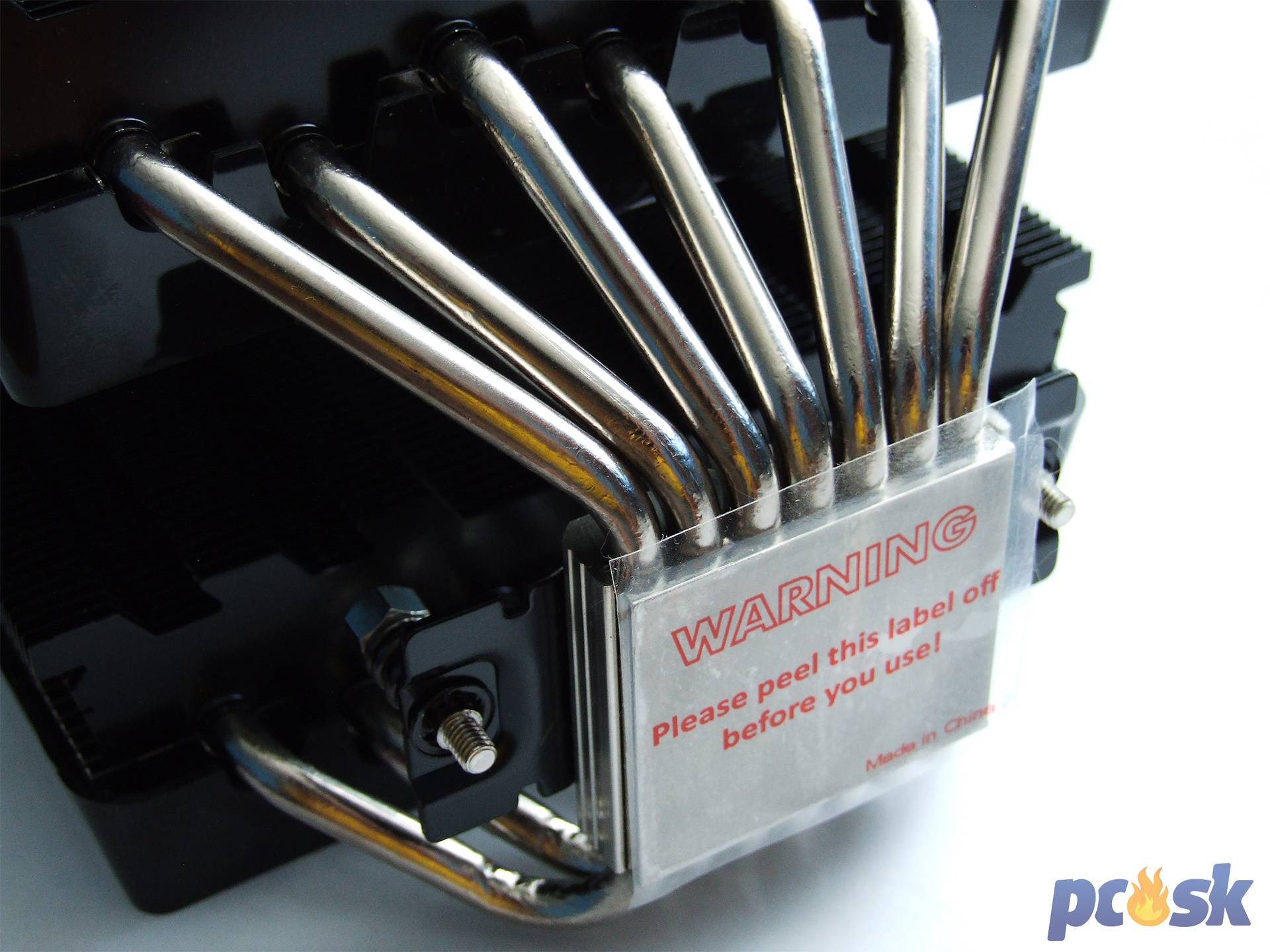

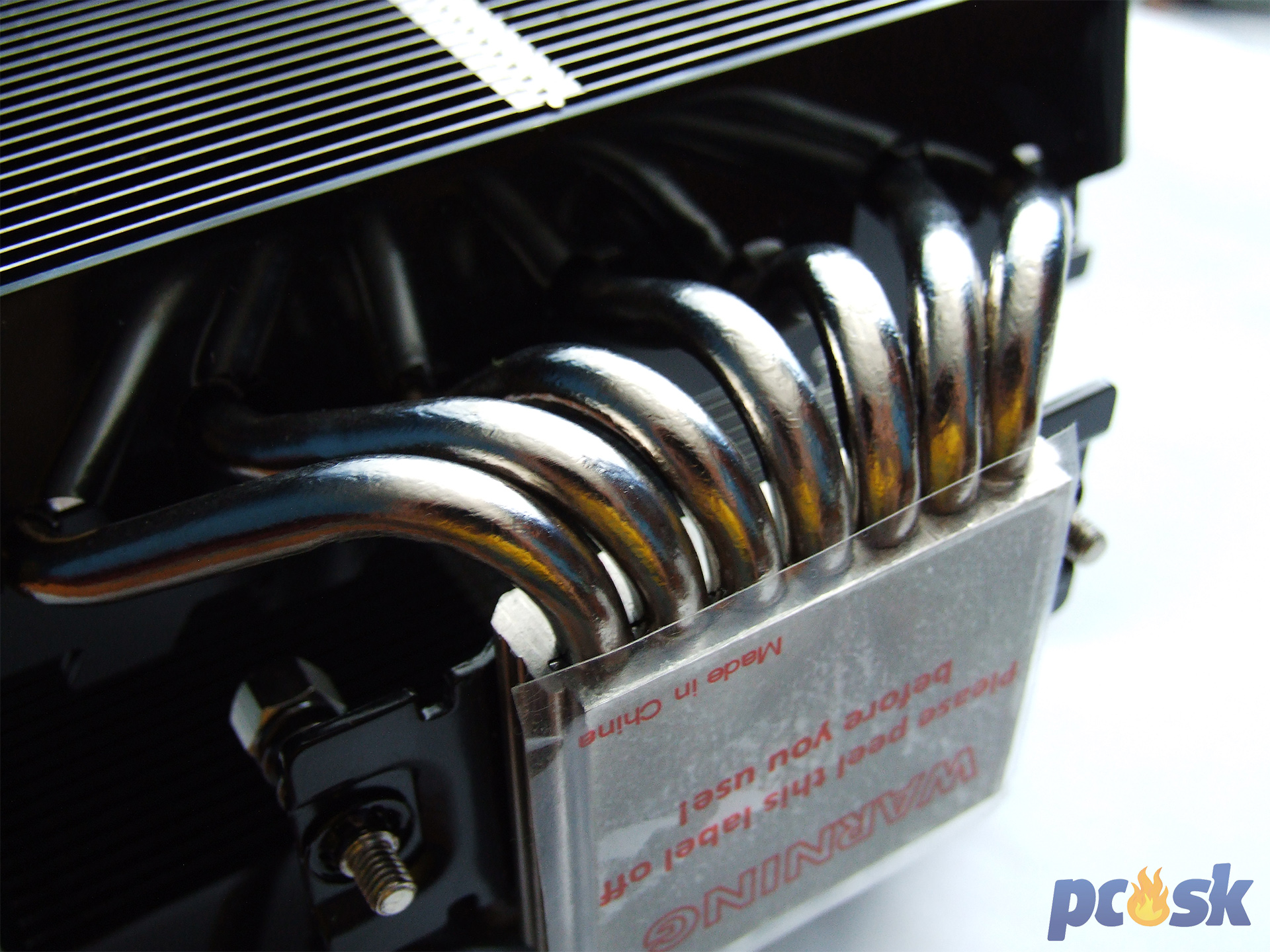

Heatpipes je 7 kusov a majú klasický priemer 6 mm. Sú poniklované, takže aj tu výrobca myslel na ochranu proti oxidácii. Tvar heatpipes je zaujímavý a sú rôzne ohnuté aby bola docielená asymetrickosť chladiča. Do pasívu sú vsadené tak, aby odvádzali teplo presne medzi spoj v oboch vežiach. Zaujímavé je aj ich umiestnenie v základni. Nie sú tam totiž v jednej rovine, ale v jemnom oblúku, aby sa ich tam vmestilo čo najviac. Opracovanie je špičkové, v mieste kontaktu so základňou nie je vidieť žiadnu vytečenú pájku či stopy po opracovaní.

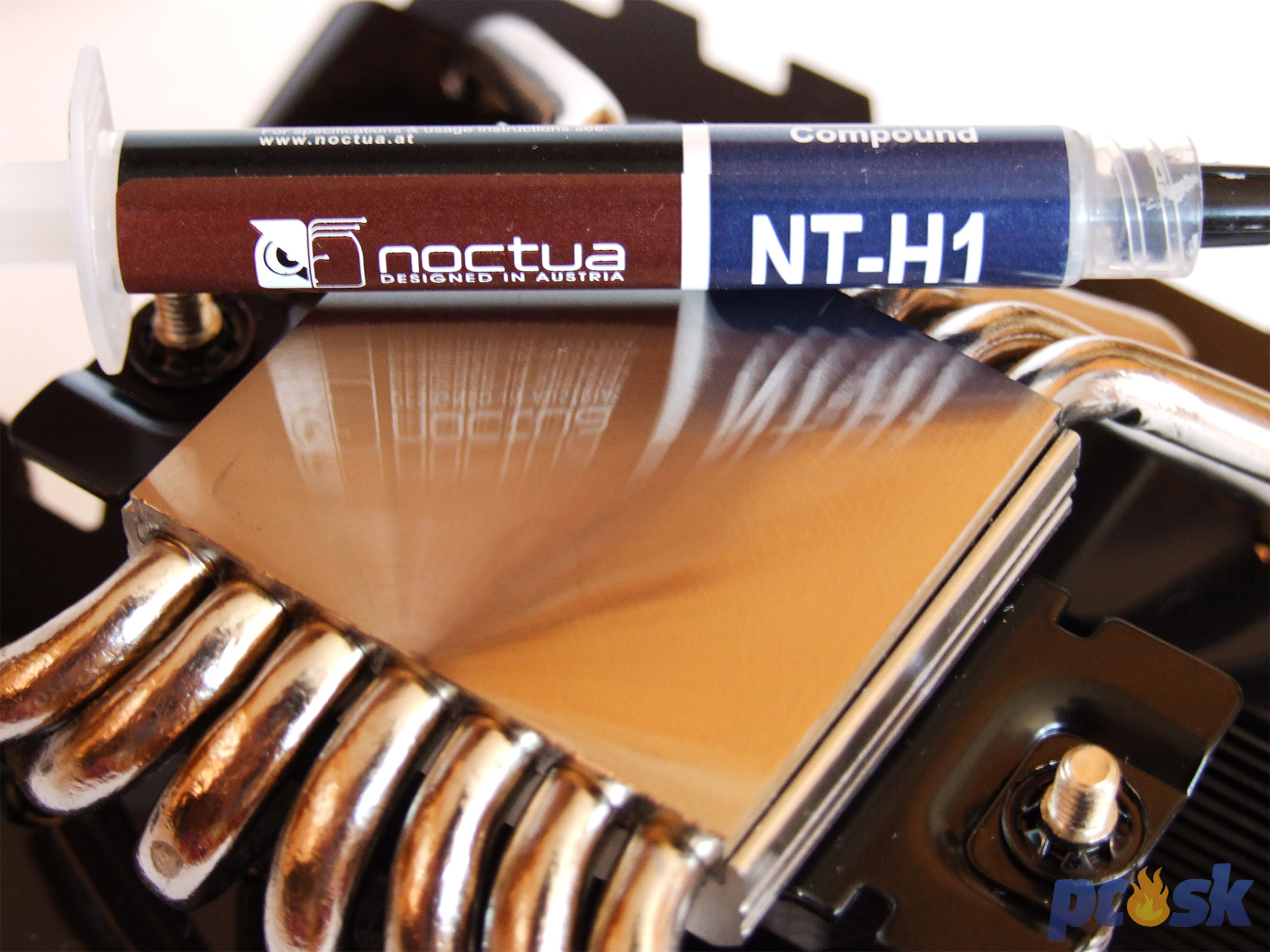

Medená základňa pozostáva ako väčšinou z dvoch časti, medzi ktoré sú vrazené heatpipes. Samotné opracovanie základne je bezchybné a aj základňa je poniklovaná. Konvexnosť som u základne nepozoroval.

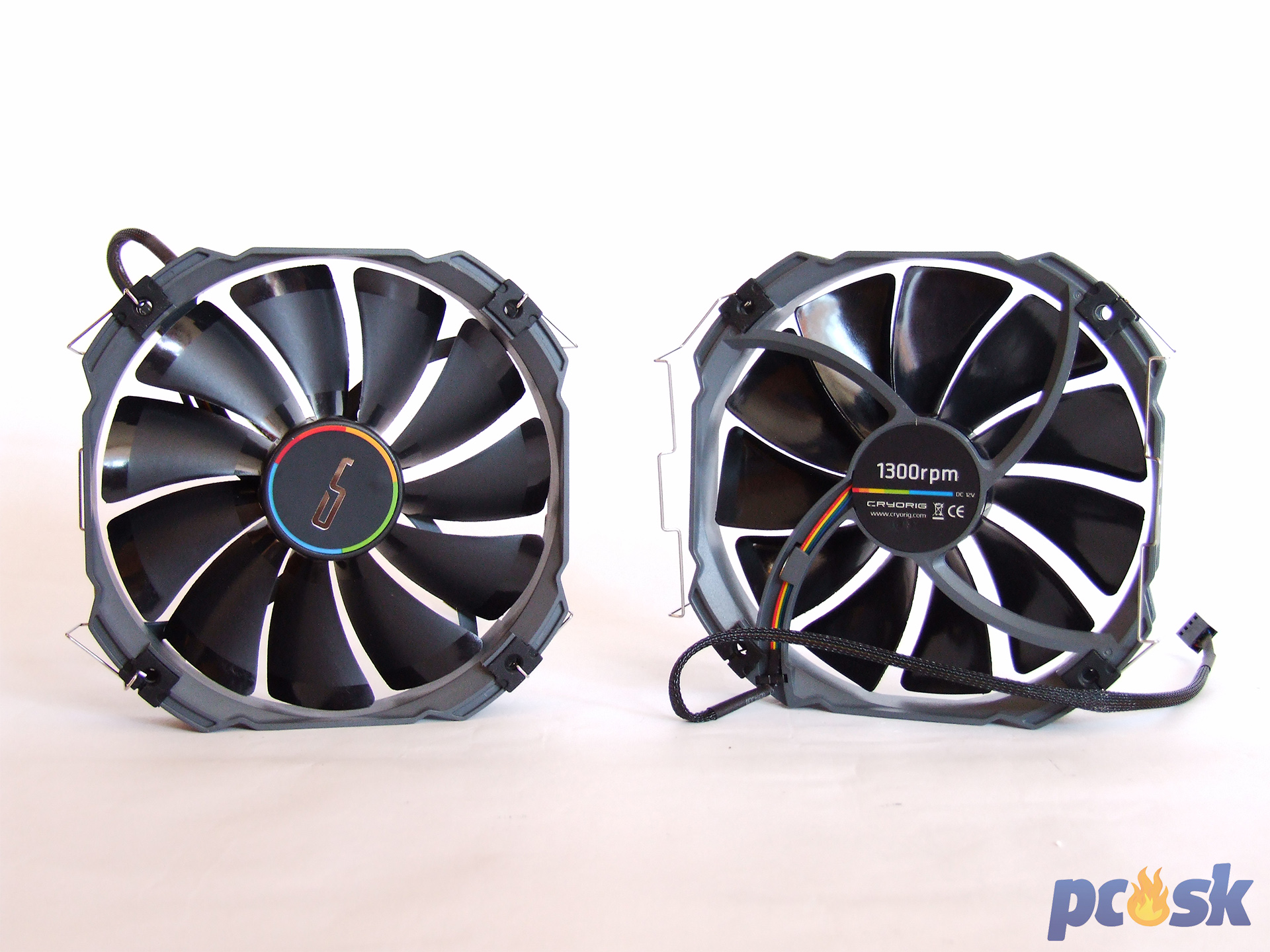

Spolu s chladičom nájdete v balení aj dvojicu ventilátorov XF140. Jeden kus tohto modelu sa samostatne predáva asi za 12 €. Oba ventilátory majú totožné parametre a priemer 140 mm. Lopatiek je 11 a nemajú žiadne výrezy či výstupky pre eliminovanie aerodynamického hluku. Otáčky sú v rozsahu od 700 RPM po 1300 RPM. Ložiskami sú High Precision Low Noise (HPLN). Namontované majú 4 gumené podložky v rohoch pre zníženie prenosu vibrácii. 4-pinový PWM kábel je dostatočne dlhý a potiahnutý textíliou.
