Aj Cryorig má svojho obra v oblasti chladenia. Je ním dvojvežový R1 Ultimate s unikátnou konštrukciou veží, ktorý výkonom podkuruje chladiarenskej elite konkurencie ako napríklad Noctua NH-D15. Za svoj klenot si však Cryorig nechá poriadne zaplatiť.
Cryorig R1 Ultimate – Balenie, príslušenstvo, špecifikácie
Na rovinu poviem, že R1 Ultimate nie je žiadnou novinkou a už dlhú dobu je možné ho zakúpiť aj u nás. Doteraz sme však mali problém s marketingovým zastúpením Cryorig pre náš región a dnes je to tak prvýkrát čo testujeme nejaký produkt od tejto firmy a začíname hneď z ostra nakoľko v teste je najvýkonnejší chladič tohto výrobcu. Tomu žiaľ zodpovedá aj cena, ktorá atakuje 90€ a ide tak o jeden z najdrahších vzduchových chladičov na svete.
Za túto sumu si domov prinesiete naozaj robustné balenie, na ktorom vládne čierna farba. Kompletnú fotku chladiča nehľadajte na balení, špecifikácie sú však podrobné.
Drahý chladič by si zaslúžil poriadnu porciu príslušenstva a tá našťastie nechýba. Je precízne zabalená v samostatnej škatuli, ktorá už sama na sebe nesie popis kompletného príslušenstva. Jednotlivé časti sú v antistatických vreckách a v oddelených priehradkách. Moju pozornosť upútala najmä veľká tuba teplovodivej pasty CP9, čistiaca podložka s izopropylalkoholom na čistenie základne, registračná karta, Y-kábel, veľký skrutkovač v tvare L (podobný pribaľuje Noctua) a 4 spony pre ventilátory spolu s antivibračnými podložkami. Tieto spony a podložky ma prekvapili o to viac, že ventilátory sú už od výroby osadené na chladiči aj s podložkami a dodatočné spony a podložky tak nemáte kde využiť. Do úvahy tak prichádza možnosť osadiť tretí ventilátor, stále vám však zostanú 2 spony. Výrobca ich tak zrejme pribaľuje ako poistku keby ste nejaké spony stratili či zlomili.
Vrátim sa ešte k registračnej karte. Cryorig totiž poskytuje pre chladič iba tradičnú 2-ročnú záruku, čo je v absolútnom high-ende málo a konkurenčná Noctua dáva štandardne 6 rokov. Po zaregistrovaní chladiča dostanete v prípade Cryorig aspoň 3-ročnú záruku, čo už je o čosi lepšie.
Chladič nasadíte na všetky možné sockety vrátane LGA 1151 pre Skylake či LGA 2011-v3 pre Haswell-E/Broadwell-E. Chladič je určený pre procesory s TDP 250 W a vyšším.
Špecifikácie
| Cryorig R1 Ultimate | |
|
Rozmery pasívu (s ventilátormi)
|
142,4x140x168,3 mm (h x š x v)
|
|
Hmotnosť (bez ventilátora)
|
970 g
|
|
Hmotnosť (s ventilátormi)
|
1282 g
|
|
Materiál rebier
|
poniklovaý hliník
|
|
Heatpipes
|
7x6 mm
|
|
Materiál heatpipes
|
poniklovaná meď
|
|
Základňa
|
poniklovaná meď
|
|
Ventilátor
|
2x XF140 |
|
Rozmery ventilátorov
|
140x140x25,4 mm |
|
Otáčky ventilátorov
|
700 - 1300 RPM +/- 10% |
|
Maximálny prietok vzduchu ventilátorov
|
76 CFM |
|
Hlučnosť ventilátorov
|
19 - 23 dBA |
|
Maximálny statický tlak ventilátorov
|
1,44 mmH2O |
|
Ložiská ventilátorov
|
HPLN |
|
Konektor ventilátorov
|
4pin PWM |
|
Maximálne TDP
|
250 W+ |
|
Kompatibilita
|
Intel
LGA 1150, 1155,1156, 1151, 775 a 1366
AMD
AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+
|
|
Cena
|
Kde kúpiť Cryorig R1 Ultimate?
|
Cryorig R1 Ultimate – Dizajn, konštrukcia

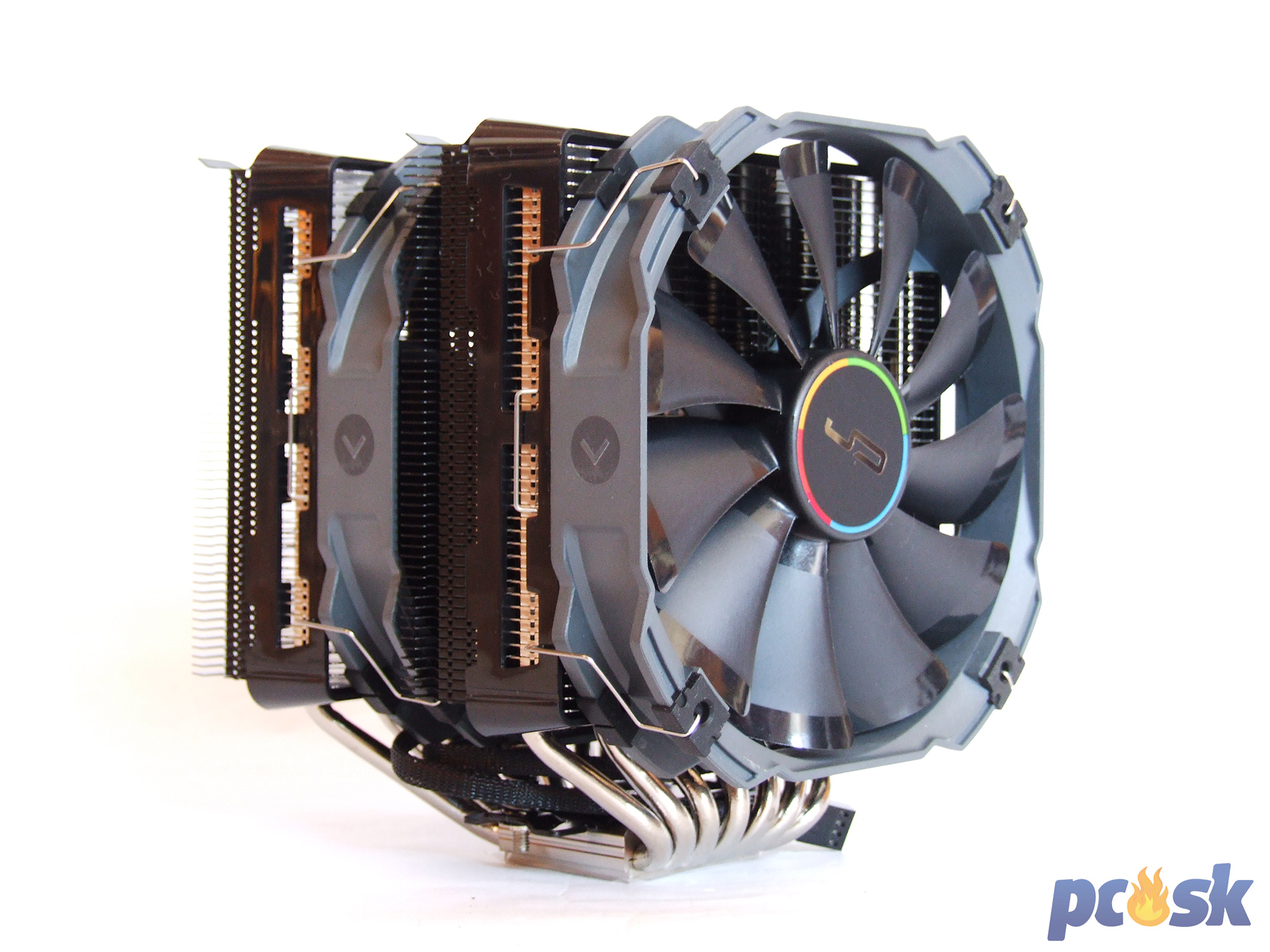

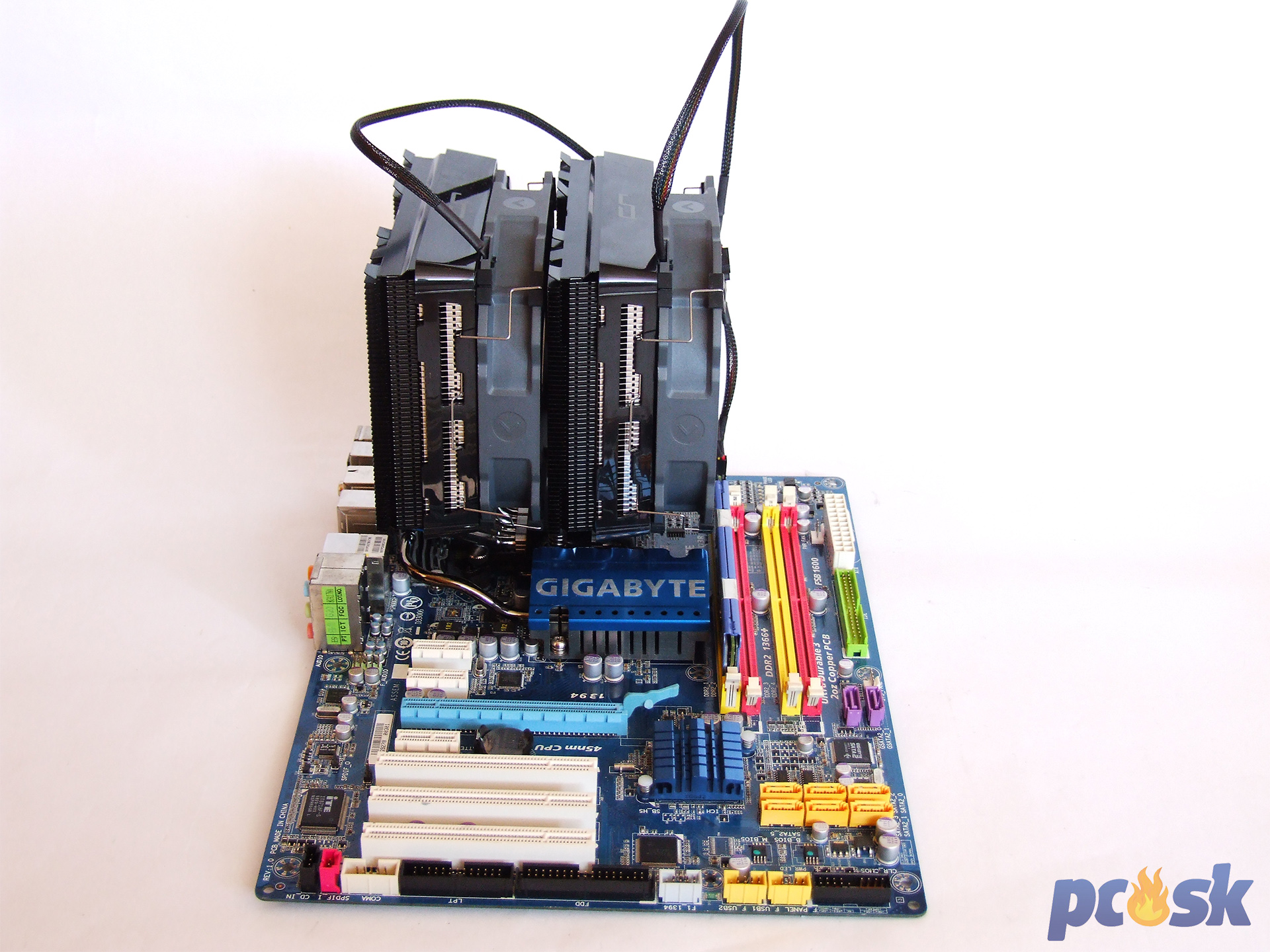

Chladič je naozaj mamutí a svojou výškou takmer 169 mm bude mať problém vtesnať sa do užších skriniek. Pred jeho kúpou si tak radšej 2x premerajte skrinku. Chladič využíva dvojvežovú konštrukciu, ktorá je však výrazne asymetrická a chladič napriek svojej robustnosti poskytne priestor pre operačné pamäte. Určite vítaný prvok, ktorý napríklad nemá NH-D15 a tá zasahuje nad DIMM sloty aj na veľkých základných doskách.
Konštrukcia oboch veží je veľmi netradičná a unikátna. Pre jej odhalenie musíme zložiť plastový rám, ktorý zakrýva polovicu veže. Každá veža pozostáva akoby z ďalších dvoch užších veži spojených k sebe v strede kde ich pretínajú heatpipes. Jedna polovica veže má 45 rebier, ktoré sú tradične poniklované a rozstupy medzi rebrami sú 2,4 mm. Druhá polovica má 55 rebier s čiernym poniklovaním, ktoré ochráni pasív pred oxidáciou a dodáva mu elegantný dizajn a rozstupy medzi rebrami sú 1,8 mm. Táto rozdielnosť rozstupov nie je náhodná a stlačenie priestoru v zadnej polovici veže má zrýchliť prietok vzduchu a teda rýchlejšie odvetrať pasív od teplého vzduchu. Čierna polovica oboch veží má navyše na konci 6 malých „krídiel“, ktoré majú zlepšiť prietok vzduchu. Miernu výčitku by som smeroval k medzere medzi vežami. Ventilátor v strede totiž nemá prakticky z kade čerpať čerstvý vzduch len z veže pred ním, v ktorej však bude väčšinou ohriaty vzduch.
Pevnosť pasívu je vynikajúca za čo môžu do veľkej miery aj plastové rámy obklopujúce veže. Tieto rámy je nutné mať na chladiči namontované, inak nedokážete nasadiť ventilátory. Perfektná pevnosť pasívu je však docielená aj prepojením rebier po bokoch veže a v ich strede k heatpipes. Zdeformovať tento pasív tak bude chcieť doslova námahu.
Heatpipes je 7 kusov a majú klasický priemer 6 mm. Sú poniklované, takže aj tu výrobca myslel na ochranu proti oxidácii. Tvar heatpipes je zaujímavý a sú rôzne ohnuté aby bola docielená asymetrickosť chladiča. Do pasívu sú vsadené tak, aby odvádzali teplo presne medzi spoj v oboch vežiach. Zaujímavé je aj ich umiestnenie v základni. Nie sú tam totiž v jednej rovine, ale v jemnom oblúku, aby sa ich tam vmestilo čo najviac. Opracovanie je špičkové, v mieste kontaktu so základňou nie je vidieť žiadnu vytečenú pájku či stopy po opracovaní.
Medená základňa pozostáva ako väčšinou z dvoch časti, medzi ktoré sú vrazené heatpipes. Samotné opracovanie základne je bezchybné a aj základňa je poniklovaná. Konvexnosť som u základne nepozoroval.
Spolu s chladičom nájdete v balení aj dvojicu ventilátorov XF140. Jeden kus tohto modelu sa samostatne predáva asi za 12 €. Oba ventilátory majú totožné parametre a priemer 140 mm. Lopatiek je 11 a nemajú žiadne výrezy či výstupky pre eliminovanie aerodynamického hluku. Otáčky sú v rozsahu od 700 RPM po 1300 RPM. Ložiskami sú High Precision Low Noise (HPLN). Namontované majú 4 gumené podložky v rohoch pre zníženie prenosu vibrácii. 4-pinový PWM kábel je dostatočne dlhý a potiahnutý textíliou.
Cryorig R1 Ultimate – Montáž

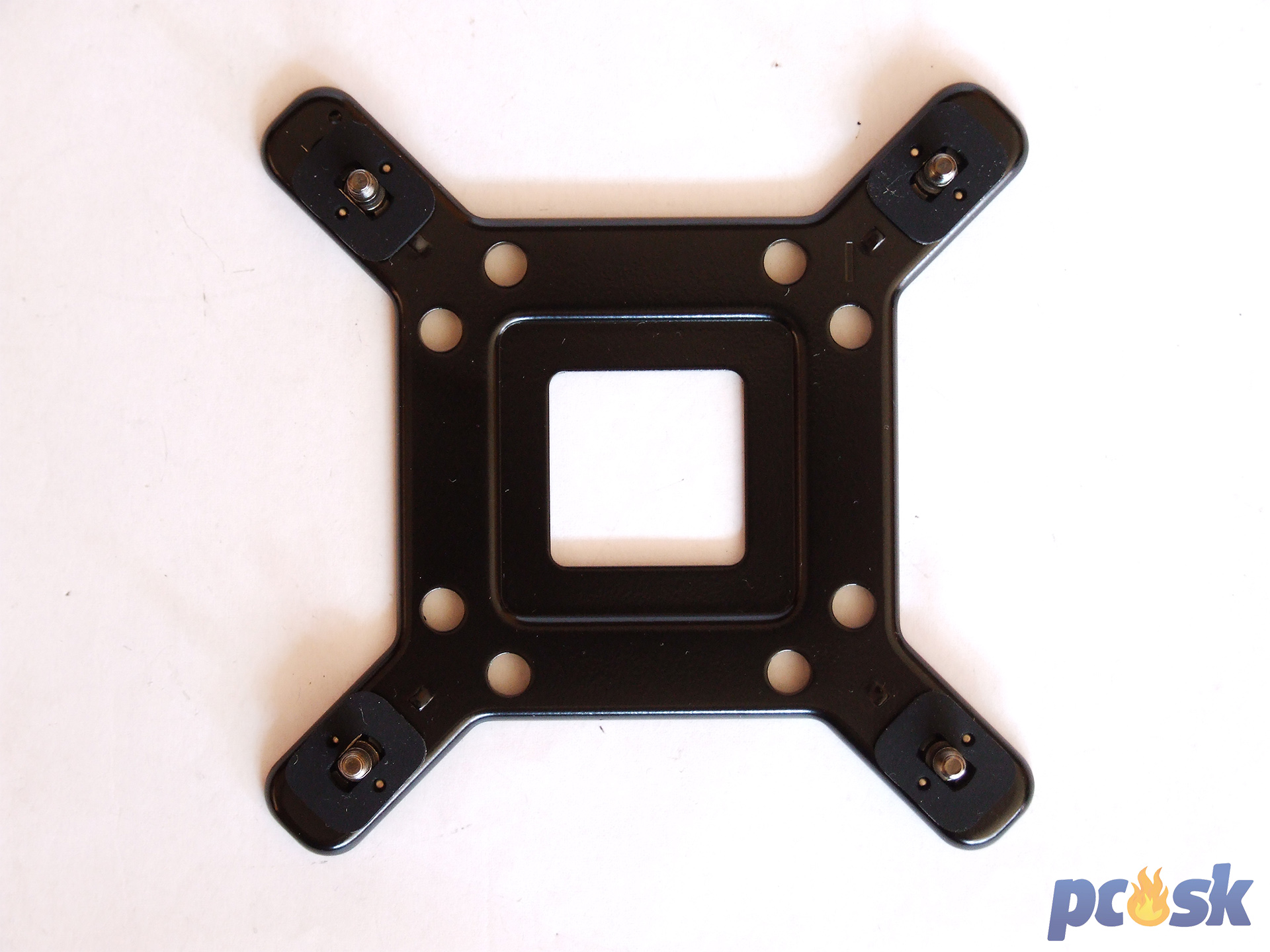

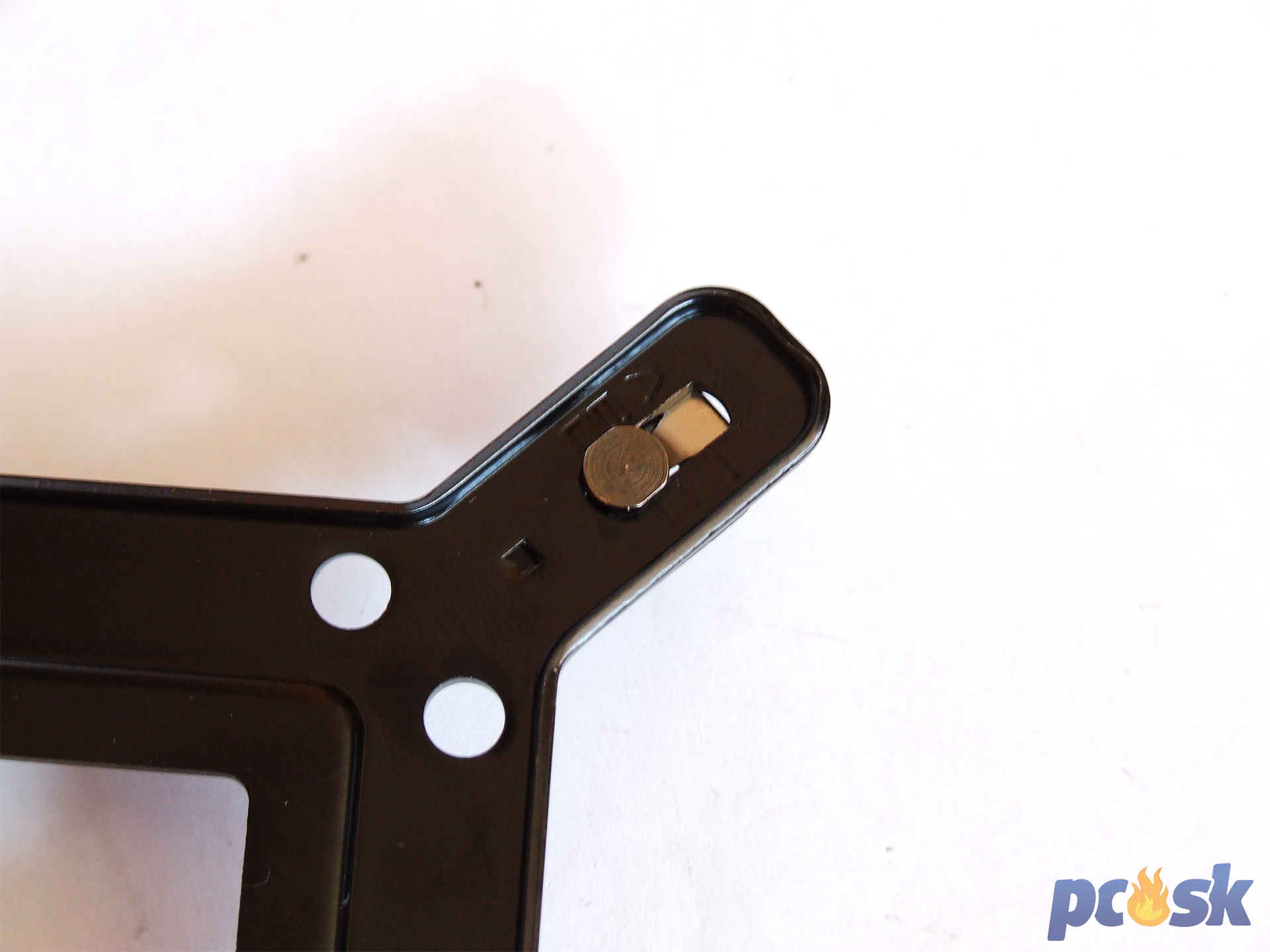

Montážny systém chladiča nazvaný ako MultiSeg je precízny, kvalitný a umožňuje rýchlu montáž. Základom je masívny backplate z kovu, ktorý už v sebe má osadené 4 skrutky v rohoch. Tie sú tam napevno zafixované takže nevypadávajú a stačí ich len posunúť do správneho otvoru podľa socketu.

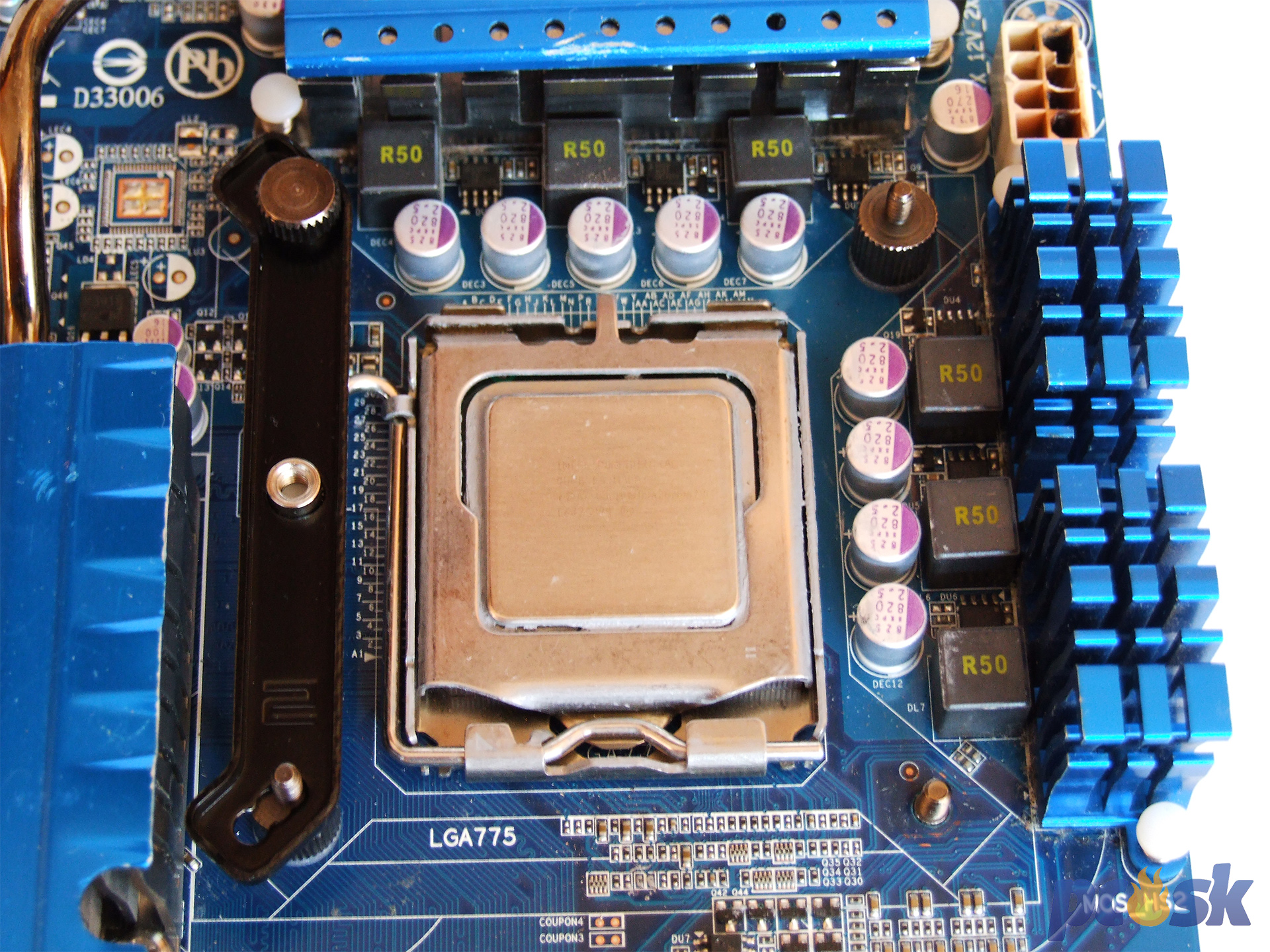

Po nasadení backplate-u sa dostanú k slovu kovové valčeky, ktoré majú na spodnej strane nalepenú podložku. Na ne prídu železné konzoly, ktoré sa dotiahnu skrutkami. Všetko do seba zapadá jednoducho, bez odporu a logicky.

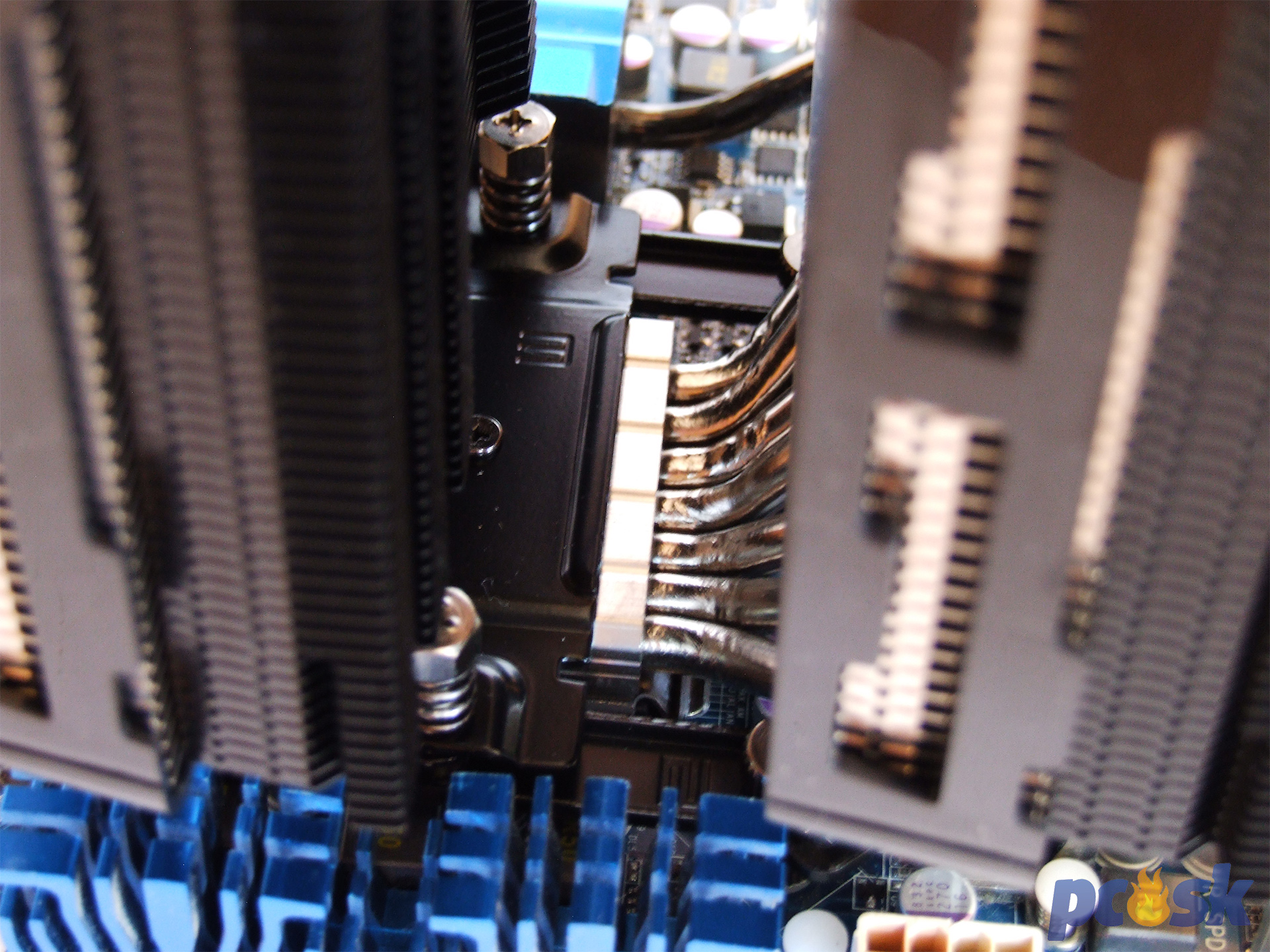

Nakoniec treba uchytiť chladič k doske. Ten má už našťastie od výrobu upevnenú na základni sponu a to aj so skrutkami takže o starosť menej pre zákazníka. Stačí len nasmerovať skrutky do otvorov v mostíkoch a s pomocou pribaleného skrutkovača ich dotiahnuť. Uťahujte vždy striedavo skrutky, nie najprv jednu na doraz a potom druhu. Oceňujem veľkosť skrutkovača nakoľko chladič je naozaj vysoký.

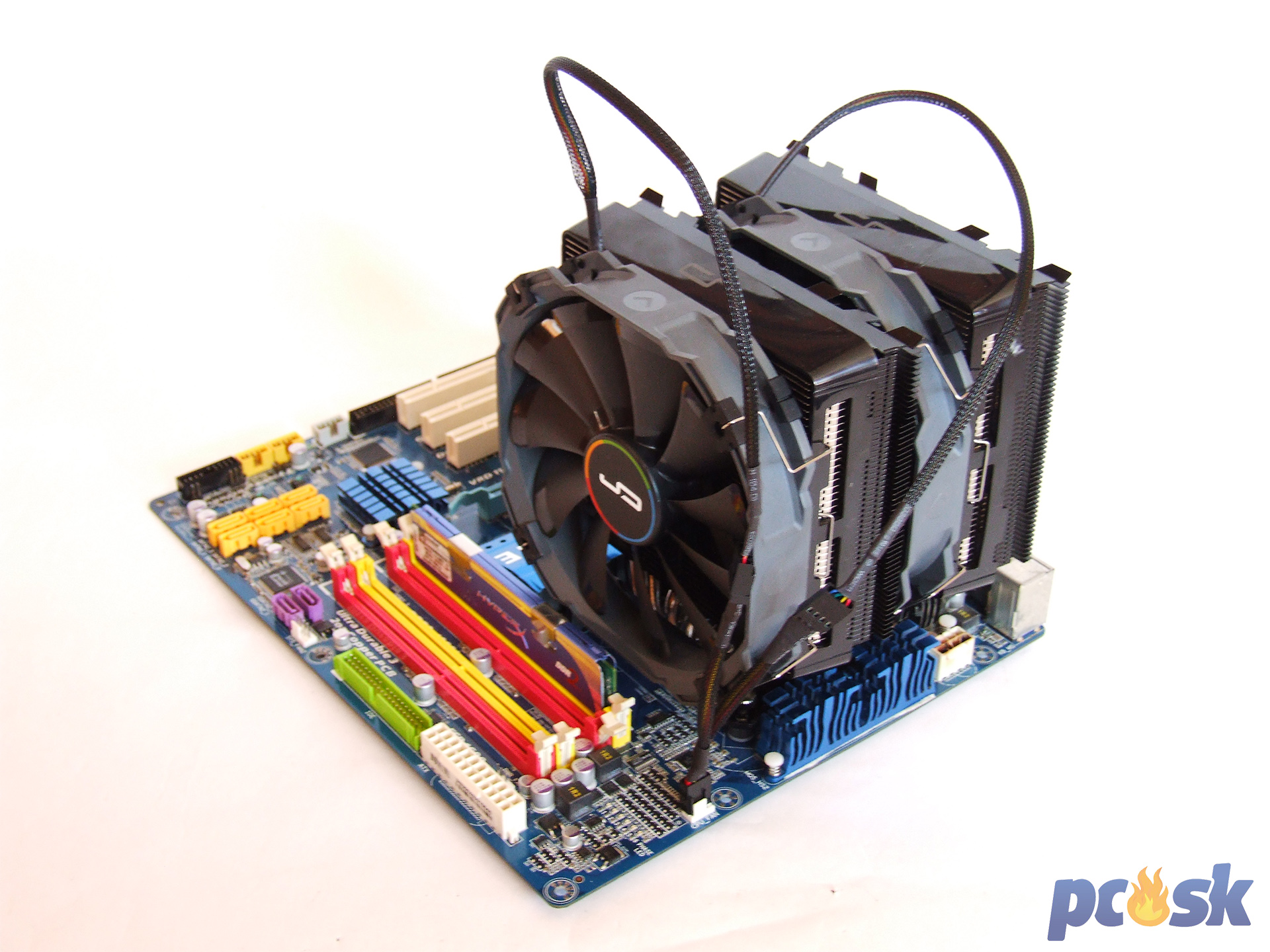

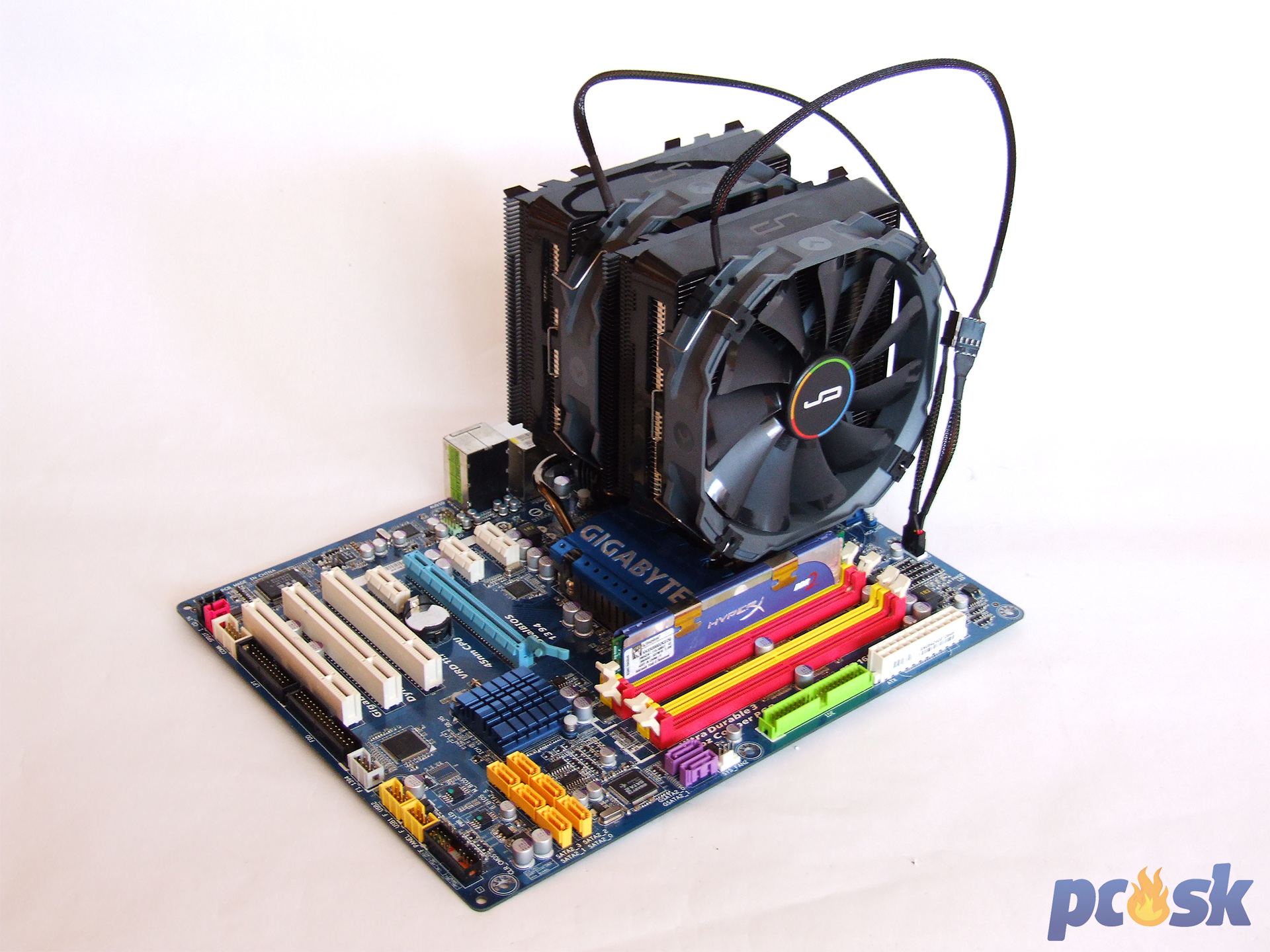

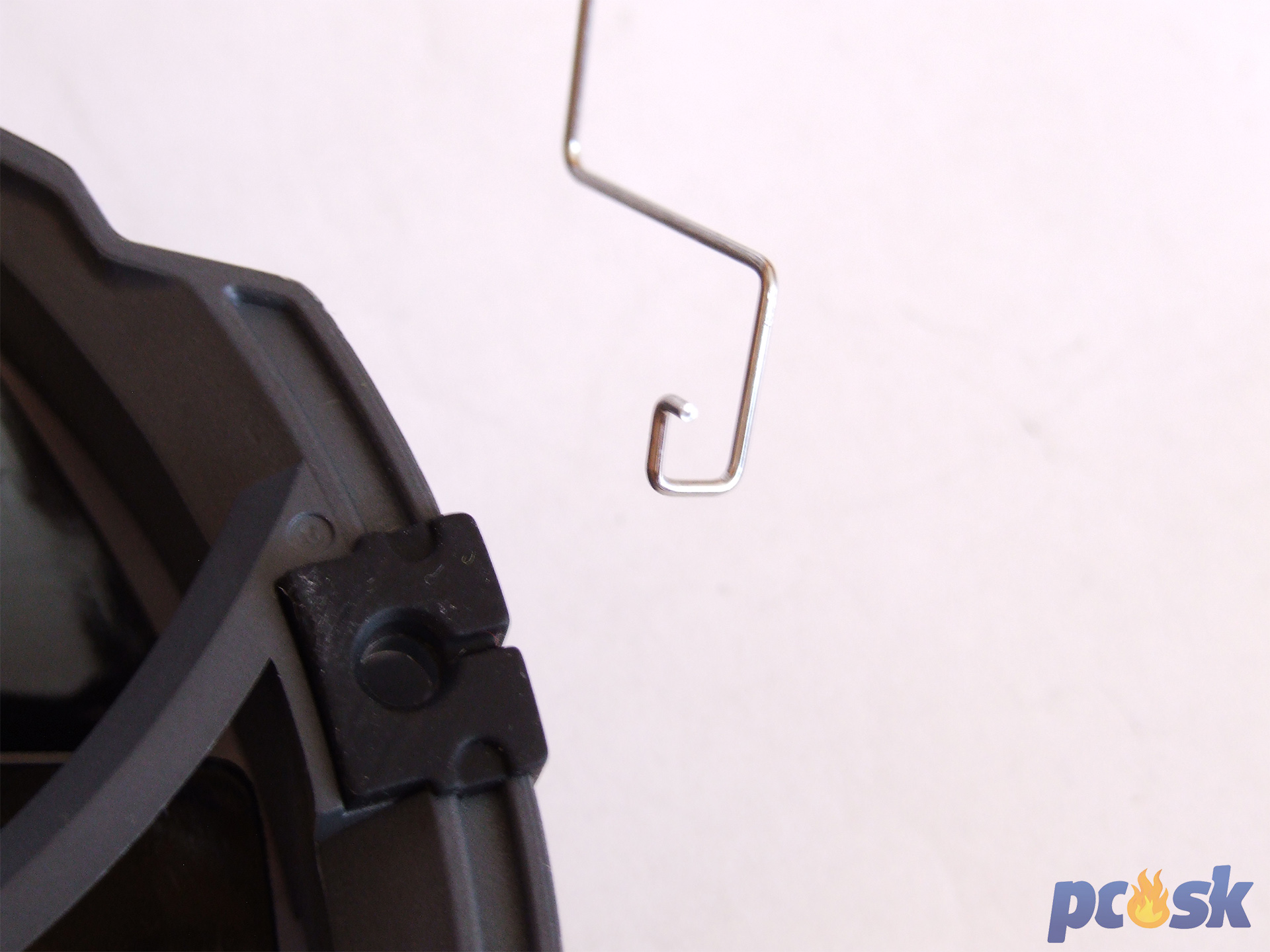

Pre dokončenie montáže stačí pomocou spôn zacvaknúť ventilátory do plastových rámov na pasíve. Spony majú zahnutia na konci a majú tak menšiu tendenciu vypadávať z ventilátora, čo celý proces uľahčuje. Navyše po montáži ventilátorov je ich možné vďaka plastovým rámom jednoducho posúvať hore dolu podľa potreby. Asymetrický dizajn spôsobil, že chladič napriek svojim obrovským rozmerom nezasahoval ani len nad prvý DIMM slot. Ak by sa tak stalo, počítajte s priestorom maximálne 35 mm pre operačné pamäte. Vyosenie chladiča však spôsobilo jednu negatívnu vec. Bol tak vyosený dozadu, že som nedokázal utiahnuť jednu skrutku na základnej doske v skrini. Len tak-tak sa mi podarilo v tesných priestoroch zapojiť EATX vetvu zo zdroja pre napájanie procesora, no na utiahnutie skrutky pri tomto konektore bolo beznádejné nakoľko pasív tento otvor prekrýval asi o 3 cm a do priestorov som nevtesnal ani skrutkovač.
Cryorig R1 Ultimate – Testovacia zostava, metodika testovania, výsledky
Testovacia zostava
|
procesor
|
Intel Core 2 Extreme QX6700@3,2GHz@1.5v |
|
grafická karta
|
ASUS 7300GT (pasívne chladená) |
|
základná doska
|
Gigabyte GA-EP45-UD3R |
|
SSD
|
OCZ Octane 128GB |
| RAM | 4x1GB Kingston DDR2 |
|
zdroj
|
SilverStone ST40F-ES |
|
skrinka
|
SilverStone TJ04-E |
|
operačný systém
|
MS Windows 7 Enterprise 64b |
|
použitý softvér
|
Prime95, RealTemp |
|
systémové ventilátory
|
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM |
testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania
Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

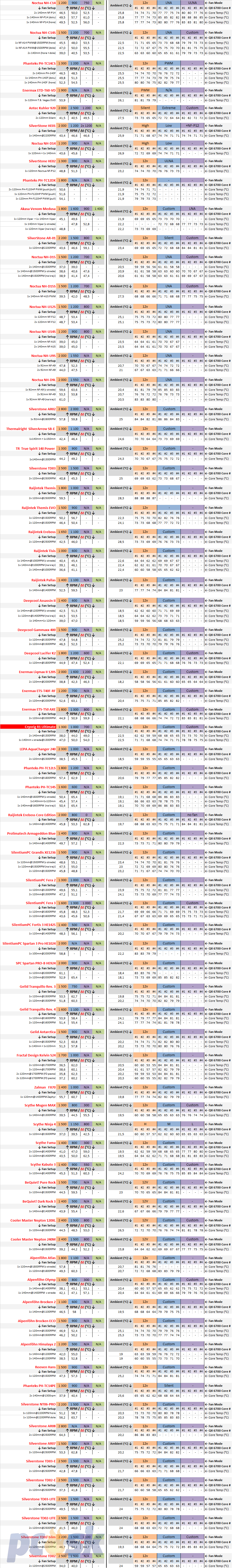

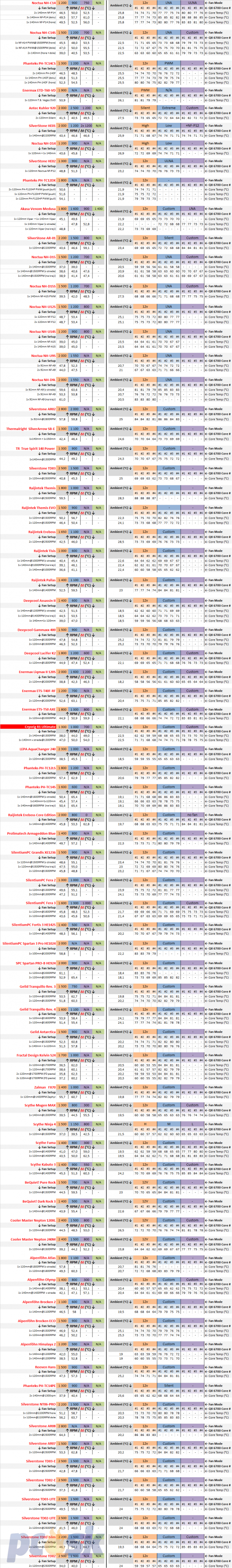

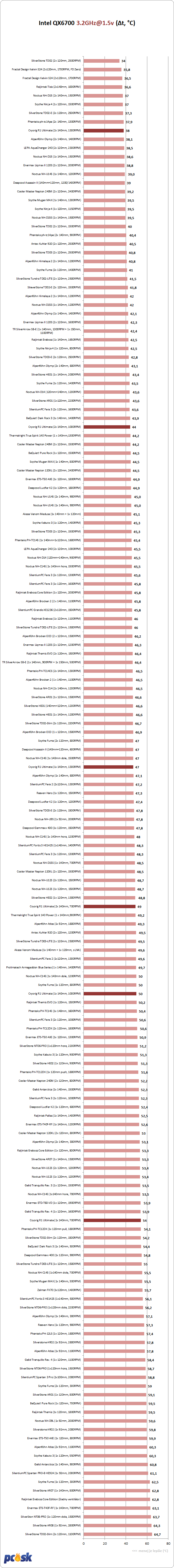

Výsledky - aktívny režim
Chladič už na prvý pohľad pôsobí výkonným dojmom a to sa našťastie potvrdilo aj v teste. Za NH-D15 síce trošku zaostáva, no nie je to nič tragické. Výkon navyše pekne škáluje a chladič je výkonný aj na najnižších otáčkach. Navyše je aj tichý, samozrejme okrem aerodynamického hluku. Ak sa však rozhodnete používať R1 Ultimate iba s prostredným ventilátorom, počítajte s výraznejšie vyššími teplotami. Absenciu predného ventilátora je dosť cítiť.

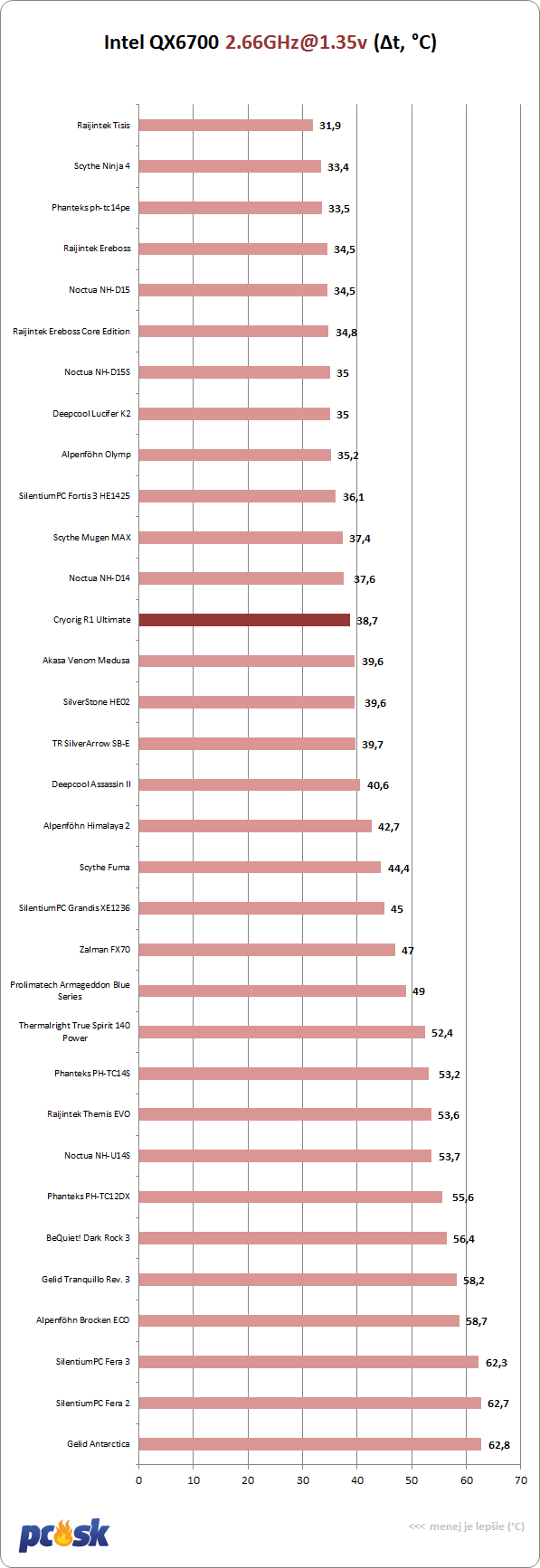

Výsledky - pasívny režim
Pasív má dobrú efektivitu a aj bez ventilátorov si poradí s výkonnými procesormi.

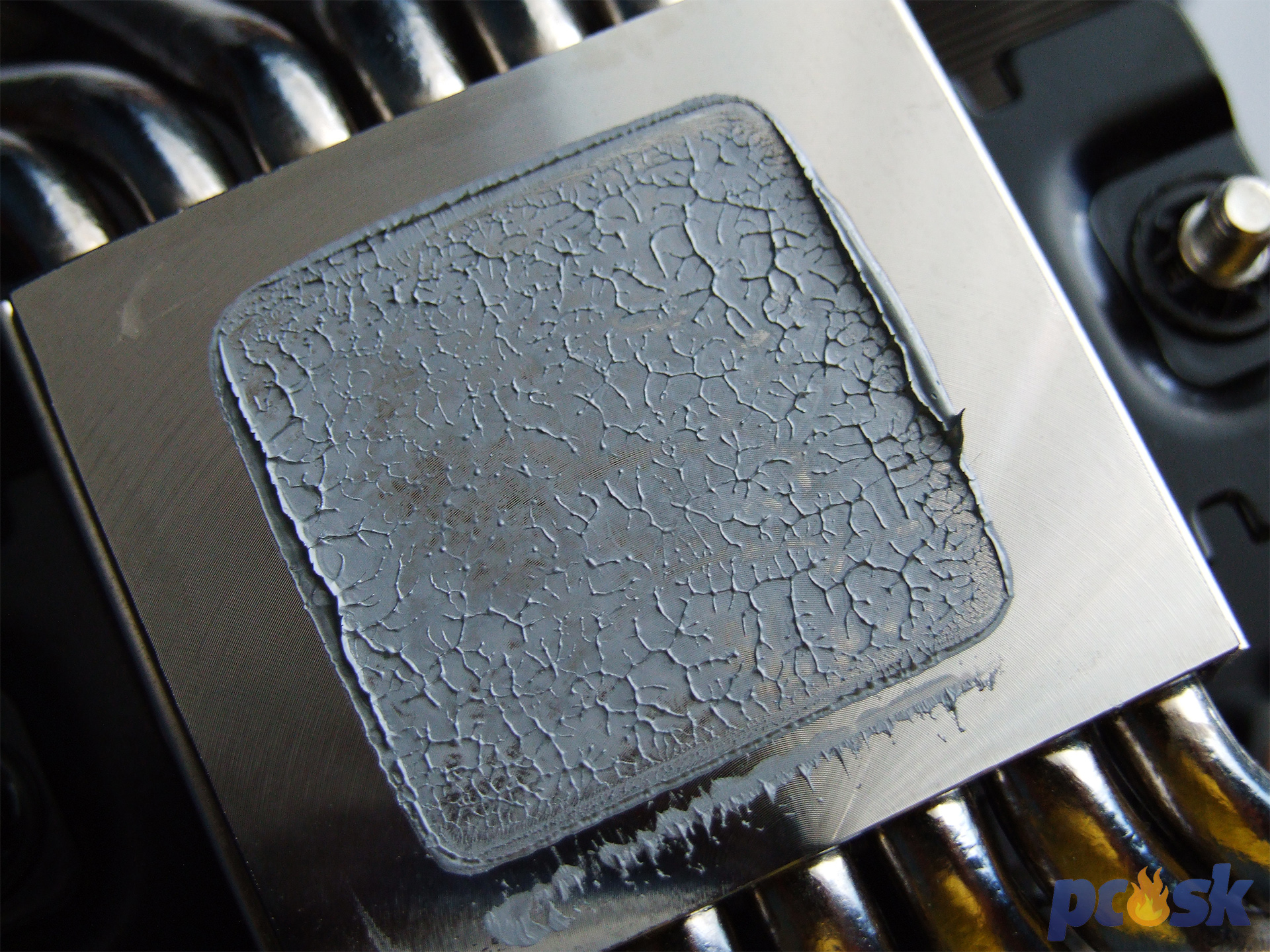

Montážny systém je naozaj parádny a zabezpečí dôkladný prítlak základne a rozotrenie pasty po procesore.
Cryorig R1 Ultimate – Zhodnotenie, záver
Extrémny chladič s extrémnou cenou. Úroveň spracovania patrí jednoznačne k tomu najlepšiemu, čo môžete na poli vzduchových chladičov očakávať. Dizajn je čisto subjektívna záležitosť, no výrobca nešetril na poniklovaní a pevnosť pasívu je bezchybná. Zaujímavý je aj koncept „sendvičových“ veží. Pochvalu vyslovujem aj k ventilátorom, u ktorých som nepozoroval žiadne rapkanie, vrčanie či iné zvuky okrem aerodynamického šumenia na vyšších otáčkach. Na jednej strane oceňujem aj asymetrický dizajn, ktorému sa potešia operačné pamäte, na druhej strane komplikuje či priam znemožňuje priskrutkovanie základnej dosky v ľavom hornom rohu.
Nadštandardné je aj príslušenstvo a s R1 Ultimate máte pre montáž všetko na jednej kope – šikovný skrutkovač aj izolpropylalkohol na čistenie základne. Výkon je s použitím oboch ventilátorov výborný a chladič dobre s ním aj škáluje. Prekvapil ma snáď len prudší prepad pri odstránení predného ventilátora. Stredný ventilátor sa zrejme v úzkej medzere trochu dusí a bez pomoci predného kolegu ťažšie nasáva cez husté rebrovanie svieži vzduch. Aj v tomto prípade však chladič skvelo škáloval s výkonom a do kolien ho neposlali ani najnižšie otáčky.
Pri kúpe Cryorig R1 Ultimate dostane veľa muziky, ale za veľa peňazí čo je asi najväčším nedostatkom chladiča. Tak to však už u totálneho high-endu bez kompromisov chodí. Kto je ochotný a chce to najlepšie, ten si zaplatí.
|
Cryorig R1 Ultimate
|
|
|
Plusy
|
Mínusy
|
|
- skvelý výkon pri použití oboch ventilátorov
- výkon dobre škáluje v celom spektre otáčok
- výkon v pasívnom režime je výborný
- jednoduchá, pohodlná montáž
- tiché ventilátory
- pevná konštrukcia, netradičný dizajn veží
- bohaté príslušenstvo (veľká tuba pasty, podložka na čistenie, 4 spony a gumené podložky, skrutkovač)
- asymetrický dizajn poteší operačné pamäte
- možnosť otáčania v 90° na AMD socketoch
|
- vysoká cena
- pri použití ventilátora v strede vyššie teploty - asymetrický dizajn výrazne komplikuje priskrutkovanie základnej dosky v oblasti EATX konektora |
Testovaciu vzorku chladiča R1 Ulitmate dodala spoločnosť Cryorig.
- vysoká cena
- pri použití ventilátora v strede vyššie teploty
- asymetrický dizajn výrazne komplikuje priskrutkovanie základnej dosky v oblasti EATX konektora
