AMD Radeon R9 Series - Nová generácia alebo len ďalšie premenovanie?

Nasledujúca recenzia bude venovaná grafickým kartám novej Volcanic Islands generácie. Presnejšie Radeon R9 280X, 270X, 270 a ich nereferenčným verziám od Sapphire. V dobe nedostupného nového výrobného procesu si muselo AMD vymyslieť niečo nové a my rozlúštime, ako sa im to podarilo...

AMD Radeon R9 Series - Úvod

Predstavenie

Prvých päť AMD Radeon grafických kariet novej Volcanic Islands generácie (R9 280X, 270X, 260X, R7 250 a 240) bolo predstavených 25. septembra 2013 na GPU14 konferencii. Napriek tomu mohli byť ďalšie informácie a recenzie zverejnené až o pár týždňov neskôr - 8. októbra. Radeon R9 270, slabšie taktovaná Radeon R9 270X, bola predstavená o vyše mesiac neskôr - 13. novembra.

Ako vidieť, AMD zaviedla s touto generáciou aj nové značenie, pozostávajúce okrem tradičného Radeon, z dvoch ďalších častí. Prefix R pre označenie diskrétnych grafických kariet v spojení s číslom, značiacim segment podľa AMD a trojciferným číslom, kde prvé číslo značí generáciu a druhá dvojica konkrétny model. Sufix X označuje najrýchlejší model. Zatiaľ je to jediný sufix, pričom na základe minulosti sa dá predpokladať, že to tak nemusí ostať.

Nové značenie sa veľmi podobá značeniu z vlastného APU segmentu, kde je A a C séria dostupná už zopár rokov. Vidieť aj podobnosť so značením, ktoré používa nVidia pre svoje GeForce grafické karty. Od 2007 používané HD X000 značenie teda skončilo, veď v dobe Ultra High Definition - 4K rozlíšenia muselo prísť niečo nové.

Noví, starí známi

Zmienené Radeon R9 a R7 200 síce nahradili Radeon HD 7000 grafické karty zo Southern Islands generácie, avšak po technickej stránke nepriniesli veľké zmeny. AMD tak otvorilo ďalšiu kapitolu premenovávania grafických kariet. Spoločnosť z Kalifornie tvrdí, že nejde o premenovanie (rebranding) - grafické karty novej generácie prinášajú pár noviniek a majú upravené pracovné frekvencie. Áno, avšak použité GPUs sú zhodné. Každému, kto poznal Radeon HD 7000 generáciu, budú preto dnes testované Radeon R9 280X, 270X a 270 grafické karty veľmi povedomé.

Z Radeon HD 7970 GHz Edition sa tak stala Radeon R9 280X, z Radeon HD 7870 sa stala Radeon R9 270X/R9 270 a z Radeon HD 7790 sa stala Radeon R7 260X. Všetky tieto grafické karty sú založené na GCN (Graphic Core Next) architektúre, predstavenej ešte v roku 2011 (príslušná recenzia Radeon HD 7970 na PC.sk a whitepaper od AMD). HD 7790 a R7 260X majú novšiu revíziu GCN architektúry, ktorá prináša v podstate len zdvojnásobenie ACEs (Asynchronous Compute Engines), vďaka ktorým sa zvýši vyťaženie jadra pri GPGPU operáciách.

Ďalej podporujú všetky tieto grafické karty - Direct3D 11.2, PCI-Express 3.0 rozhranie a funkcie na šetrenie spotreby so spoločným názvom ZeroCore Power. Hudba blízkej budúcnosti, tiež zahrnutá v GCN architektúre, je podpora low-level API od AMD s názvom Mantle (všetky novinky PC.sk s tagom Mantle).

Nižšie ceny...

Pre koncových zákazníkov ale prináša nová generácia predovšetkým zníženie cien. Celé portfólio grafických kariet sa muselo posunúť, aby sa spravilo miesto pre high-end grafické karty Radeon R9 290(X), založené na jadre Hawaii s plochou 438mm², ktorým sa budeme venovať v ďalšej recenzii. AMD teda napriek nedostupnosti nového výrobného procesu zlepšuje pomer cena/výkon a prináša vyšší výkon za nižšiu cenu.

Radeon HD 7970, vydanú skoro 2 roky dozadu za prepočítaných ~ 507 €, teraz dostanete v podobe rýchlejšej Radeon R9 280X za ~ 263 €. Obdobne ďalšie Radeon grafické karty. Porovnanie cien Radeon R9 200 s konkurenčnými GeForce grafickými kartami je v nasledujúcej tabuľke.

Bez menšieho výrobného procesu ale nedokáže AMD výraznejšie vylepšiť pomer výkon/spotreba. Kvôli vyšším pracovným frekvenciám dokonca spotreba nových Radeon R9 200 kariet oproti predchodcom mierne stúpla. Okrem vyššej spotreby prinášajú nové grafické karty ešte jednu nevýhodu. Až na Radeon R7 260X nie sú zahrnuté v AMD Never Settle programe. Vybrané R9 280X, 270X a 270 ale majú za malý príplatok pribalenú hru Battlefield 4. To je prvýkrát v roku 2013, čo nVidia pridáva k svojim GeForce grafickým kartám bohatší herný balík ako AMD.

GPUs ako Tahiti a Pitcairn budú skoro 2 roky na trhu a starnutie na nich ešte stále nevidieť - GCN je kvalitný základ a výkon tiež za konkurenciou nezaostáva. Len grafické karty s ich 1. generáciou - Radeon HD 7000 postupne z obchodov vymizli. Typická životnosť GPUs je pritom 1 až 2 roky v extrémnych prípadoch, keď to je vysoko úspešný produkt ako G92 od nVidie (GeForce 9800 GTX) alebo Juniper od AMD (HD 5770).

AMD nazýva aktuálnu generáciu grafickými kartami pre rok 2014. Keď zarátame skutočnosť, že nový 20 nm proces od TSMC bude vhodný pre väčšie jadrá až neskôr v 2014, je veľmi pravdepodobné, že Tahiti a Pitcarin budú s nami skoro 3 roky. Tým by sa tieto GPUs zapísali ešte výraznejšie do histórie.

AMD Radeon R9 Series - Novinky

Novinky Radeon R 200 série

Technické zmeny sú oproti predchodcom, ako som už spomenul, minimálne. Zmenili sa mierne referenčné pracovné frekvencie. Okrem toho majú všetky Radeon R9 200 grafické karty nový firmware, ktorý odzrkadľuje ich zmenený názov a pridáva pár funkcií. Spoločným menovateľom je schopnosť súčasne ovládať až šesť monitorov pri použití štandardných výstupov DVI, HDMI, DisplayPort a "rozdvojky výstupu". Fyzicky majú teraz všetky tieto grafické karty 4 výstupy (2x Dual-Link DVI, 1x HDMI, 1x DisplayPort), pričom nová generácia dokáže ovládať tri monitory, využívajúce hociktoré zmienené výstupy. Predchádzajúca generácia nedokázala ovládať tri monitory s využitím 2x DVI a 1x HDMI, čo je teraz možné.

V súvislosti s monitormi vylepšilo AMD svoje Catalyst ovládače pre Ultra HD monitory (4K rozlíšenie). To platí aj pre Radeon HD 7000 generáciu. Ovládač dokáže oveľa lepšie pracovať s tzv. Tiled Displays (rozdelenie monitora ako v prípade UHD modelov, ktoré fyzicky pozostávajú z dvoch panelov, každý s 1920x2160 rozlíšením). Aktuálne dostupné UHD monitory (najznámenšie sú od Asus a Sharp) boli manuálne pridané do ovládača, vďaka čomu bude po zapojení uskutočnená automatická Eyefinity konfigurácia.

Aby sa tento proces urýchlil, podporujú nové Radeon R 200 grafické karty Vesa Display ID v1.3 štandard. Monitor, podporujúci tento štandard, pošle grafickej karte informácie, že má síce dva panely, ale ide len o jeden monitor. Vďaka tomu budú v budúcnosti všetky UHD monitory korektne nakonfigurované a ovládané, bez nutnosti upravovať ovládače manuálne.

Ďalšie zmeny voči predchodcom sú špecifickejšie pre jednotlivé modely. Radeon R7 260X dostala podporu TrueAudio technológie, na ktorú sa pozrieme bližšie o chvíľu. Po hardvérovej stránke obsahuje príslušnú zvukovú jednotku aj Radeon HD 7790, pretože je súčasťou Bonaire jadra. AMD ho ale na tejto grafickej karte zatiaľ neaktivovalo. Či sa tak stane v budúcnosti, nie je známe.

Jadro Pitcairn bolo premenované na Curacao a všetky grafické karty na ňom založené získali podporu PowerTune s Boost, známu z Radeon HD 7970 GHz Edition. Grafická karta má teda naďalej určitú základnú frekvenciu, ktorá predstavuje minimálnu zaručenú frekvenciu a ak zistí PowerTune rezervu v spotrebe, zvýši pracovnú frekvenciu jadra na hodnotu Boost.

Do určitej miery je teda PowerTune s Boost ovplyvnené chladením. Avšak jadro Curacao neprodukuje výrazné stratové teplo a aj referenčné chladiče by mali umožniť jadru pracovať skoro vždy na Boost pracovnej frekvencii. Radeon R9 280X s jadrom Tahiti zdedili Boost po GHz Edition a podľa informácií AMD by sa do predaja mali dostať iba nereferenčné R9 290X. Nereferenčné chladiče by nemali mať problém udržať skoro vždy Boost pracovné frekvencie.

To je veľký rozdiel oproti Radeon R9 290(X) grafickým kartám s referenčným chladením a novým PowerTune. Nová verzia PowerTune, ovplyvnená spotrebou a teplotou jadra Hawaii, musí už po krátkom zaťažení týchto kariet v 3D znižovať dynamickú pracovnú frekvenciu jadra. Nereferenčné chladenie by riešilo tento výrazný problém, ale zatiaľ neboli takéto Radeon R9 290(X) grafické karty predstavené - výrobcovia ako Asus a Gigabyte len prezentovali svoje prototypy. Oficiálne predstavenie môžeme s najväčšou pravdepodobnosťou očakávať až v januári 2014.

Novú verziu PowerTune využíva tiež Radeon R7 260X, znovu ale platí, že vďaka nízkej spotrebe a teplote nemajú ani referenčné karty problém vždy udržať maximálnu možnú pracovnú frekvenciu. Posledná technická zmena je, že AMD dovoľuje výrobcom zdvojnásobiť kapacitu VRAM Radeon R9 270X. Okrem 2 GB verzií môžeme nájsť v predaji aj 4GB verzie.

TrueAudio

Len grafické karty s jadrami Bonaire a Hawaii podporujú TrueAudio technológiu. Na Radeon HD 7790 je deaktivovaná, ale je možné, že s budúcimi Catalyst ovládačmi bude aktivovaná. Mimo desktop segment je známe, že DSP (Digital Signal Processor) v PlayStation 4 APU je tiež založený na TrueAudio technológii.

Pomocou TrueAudio chce AMD priniesť kvalitný zvuk s viacerými kanálmi bez toho, aby sa CPU výrazne zaťažilo. Práve procesory majú byť dôvodom, prečo nebol v posledných rokoch kvalitatívny pokrok zvukového výstupu v hrách. Ich výkon narastá len pomaly, pričom hry musia byť optimalizované pre najčastejšie používané procesory, ktoré neponúkajú veľmi vysoký výkon a už len pár audio efektov môže zabrať ~10% výkonu.

TrueAudio ale nie je len obyčajný DSP - procesor optimalizovaný pre spracovanie digitálneho signálu, ale samostatná zvuková jednotka v zmienených GPUs, obsahujúca:

• viaceré optimalizované audio DSP jadrá
• Tensilica HiFi2 - EP inštrukčnú sadu
• podporu Tensilica Xtensa SP, urýchľovanie DP a niektorých transcendentných čísel
• 32 kB cache pamäť pre inštrukcie a dáta
• 8 KB privátnu (scratch) RAM, využívanú pre rýchle lokálne operácie

Pracuje nezávisle od zvyšku GPU a je plne programovateľná. Vďaka tomu poskytuje vývojárom možnosť robiť so zvukom čo chcú v reálnom čase. Zvukový signál môže byť následne poslaný na HDMI, DisplayPort výstup alebo inú diskrétnu zvukovú kartu či USB zvukové zariadenie.

Podľa AMD má byť použitie TrueAudio technológie jednoduché - okrem zistenia, či je podpora technológie dostupná alebo nie, nemajú byť nutné žiadne ďalšie úpravy softvéru. TrueAudio preberá len výpočet, pričom programovanie prebieha naďalej cez zvolený audio middleware. Nutnosť pridať podporu tejto technológie tým, žiaľ, neodpadá.

Okrem kvalitnejších zvukových efektov menovalo AMD aj ďalšie príklady využitia TrueAudio. Či už  zapnutie viackanálového zvuku alebo lepší 3D zvuk so stereo zariadeniami. Spoločnosť GenAudio pracuje na poslednej zmienenej implementácii, využívajúcej TrueAudio.

Direct3D 11.2

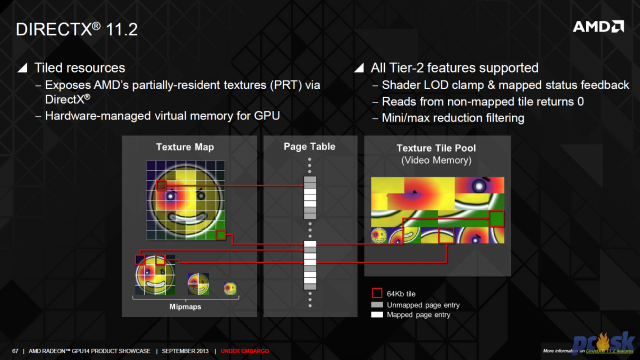

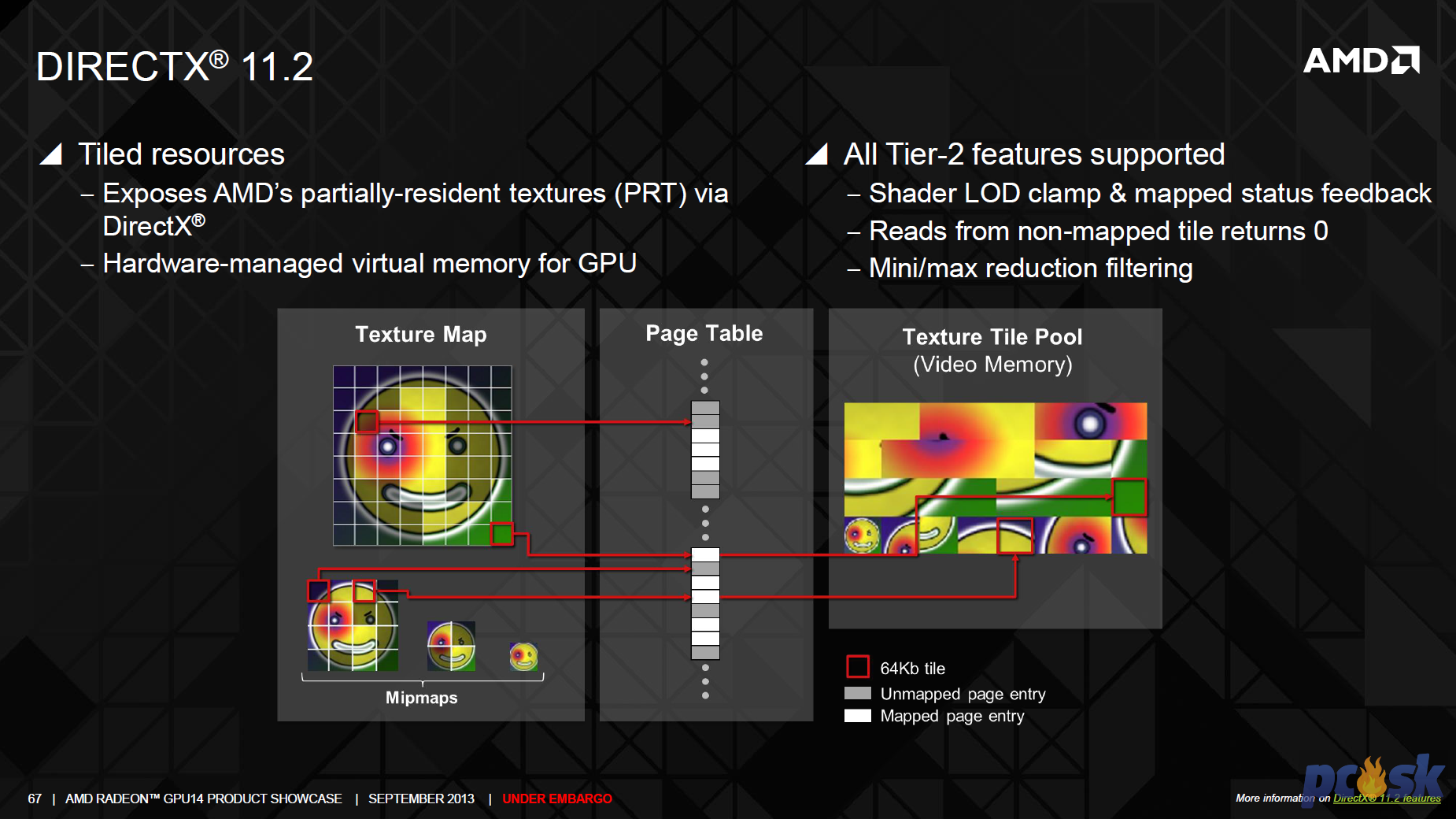

Najnovšie API od Microsoft - Direct3D 11.2 prichádza s novinkou, zvanou Tiled Resources, vďaka ktorej môžu mať hry textúry veľmi vysokého rozlíšenia pri nízkej spotrebe VRAM. Ide teda o podobnú technológiu ako Partially Resident Textures (PRT) od AMD alebo Megatextures od id Software. Tiled Resources sú rozdelené do 2 úrovní. Tier 1 a Tier 2. GCN 1.0 architektúra podporuje po stránke hardvéru iba Tier 1. Radeon HD 7790, Radeon R7 260X a Radeon R9 290(X) s vylepšenou GCN 1.1 architektúrou podporujú Tier 2.

AMD Radeon R9 Series - Sapphire Radeon R9 270 Dual-X OC

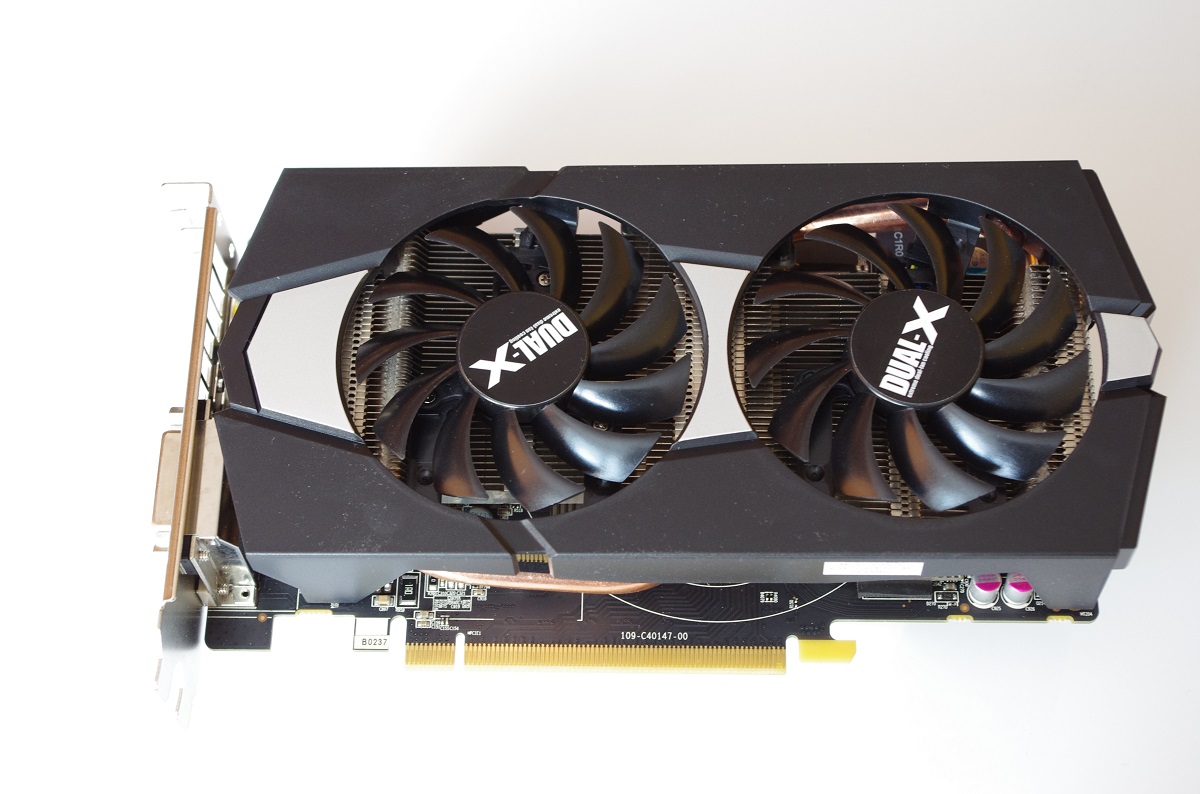

Sapphire Radeon R9 270 Dual-X je zo strany špecifikácií na nerozoznanie od R9 270X. Obe karty sú založené na rovnakom plne aktivovanom jadre Curacao (Pitcairn) a líšia sa len v jednej vlastnosti, vo frekvencii jadra. Referenčné takty pre model R9 270 sú 925MHz pre jadro, respektíve 1400MHz pre pamäte.

Dnes testovaný model je o malý kúsok výkonnejší, spoločnosť Sapphire upravila takty jadra z 925 na 945 MHz. Jednoducho tak, aby sa karta výkonovo nedostala na dostrel referenčnej R9 270X, na ktorú “stráca“ 105MHz. Tá pracuje s frekvenciami jadra na 1050MHz. Frekvencia GDDR5 pamätí ostala na štandardných (pre Radeon R9 270) 1400MHz. V našej recenzii sme však kartu podtaktovali na referenčné hodnoty.

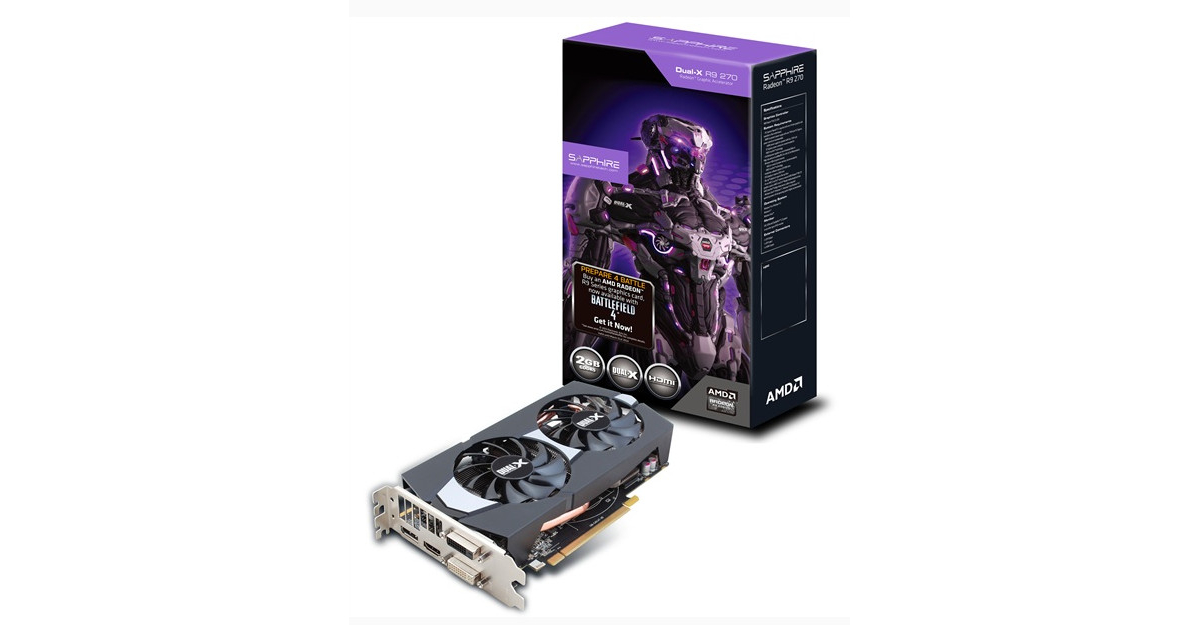

Na obrázku nižšie je balenie karty s popisom jej kľučových vlastností. Mierne pretaktovaná karta od Sapphire je osadená Dual-X chladením, ktorý pôsobí vcelku jednoduchým vzhľadom, no o to viac nás prekvapil jeho kultivovaný chod.

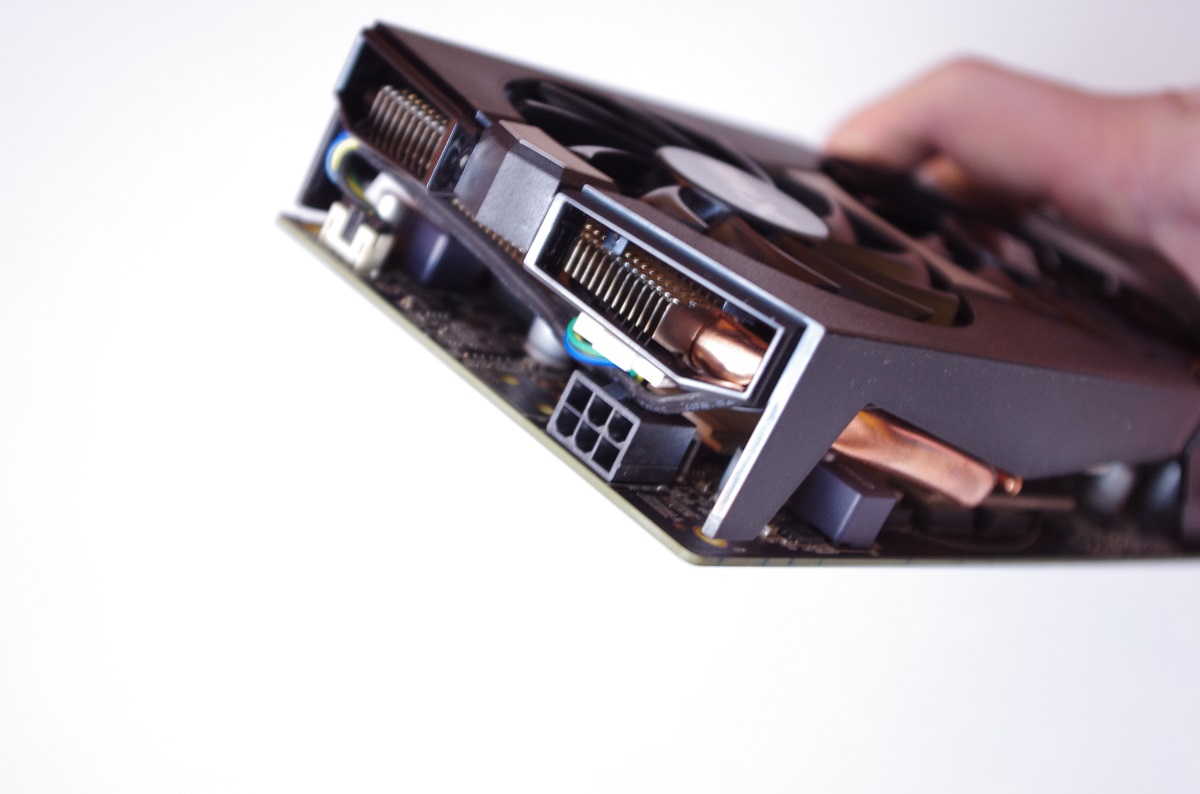

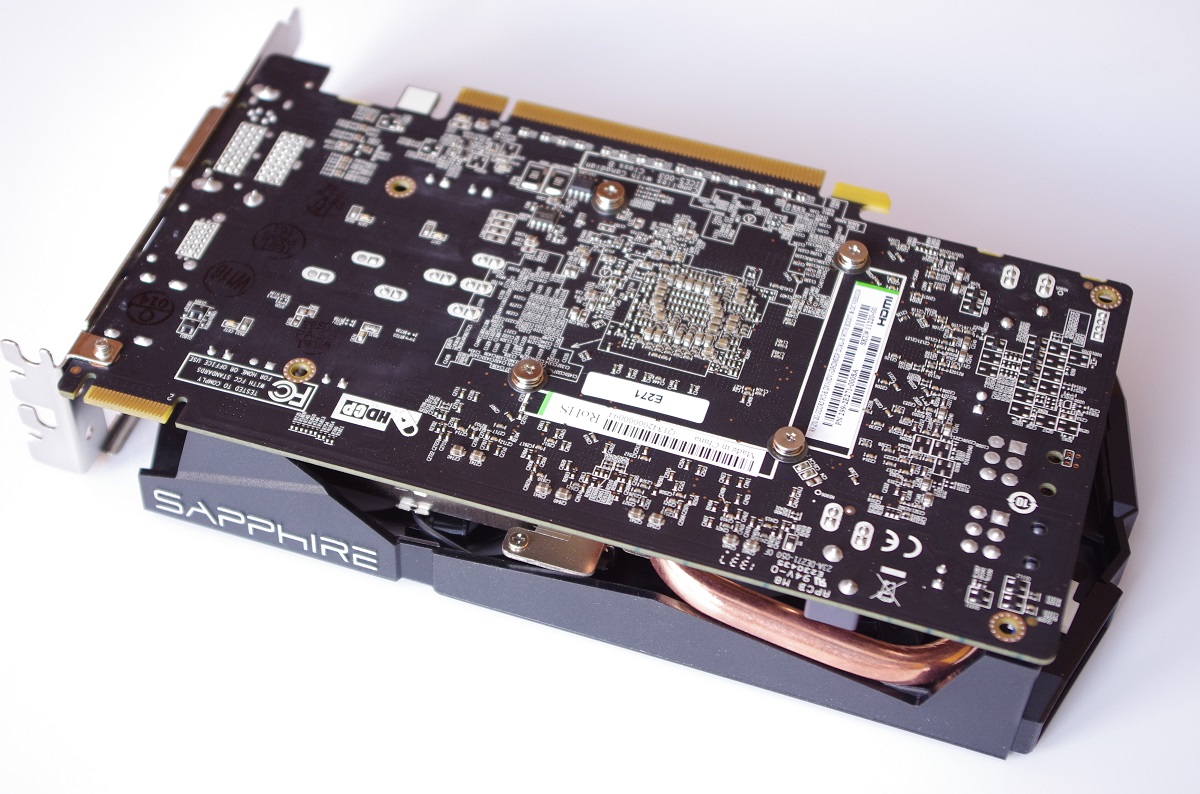

Toto dvojslotové chladenie pozostáva z dvoch 8mm medených Heatpipe trubíc a menšej pasívnej časti. Pod pasív sa vmestili aj všetky pamäte. Správny airflow a teplotu celého PCB udržiava dvojica 80mm ventilátorov. Podobný typ chladiča mal aj Radeon HD 7790 (recenzia PC.sk). Rozmery kariet sú tiež podobné, približne 21cm.

Sapphire R9 270 má štyri výstupy, 1x single-link DVI, 1x dual-link DVI, 1x HDMI a 1x DisplayPort. Karta podporuje aj mGPU zapojenie CrossFire, v tomto prípade si vystačí so single CF konektorom, umiestneným na dobre známom mieste.

TDP referenčnej verzie je 150W, a preto je prídavné napájanie v podobe jedného 6pinu nutnosť. V tomto prípade je nešťastne umiestnený na konci karty. Po pripojení napájacích káblov potrebuje karta v skrinke o niečo viac miesta.

Ku karte dostanete celkom slušný balík príslušenstva. Okrem redukcie DVI->VGA, napájacieho kábla, manuálov, DVD s ovládačmi a CrossFire mostíka je súčasťou balenia aj HDMI kábel.

AMD Radeon R9 Series - Sapphire Radeon R9 270X Toxic

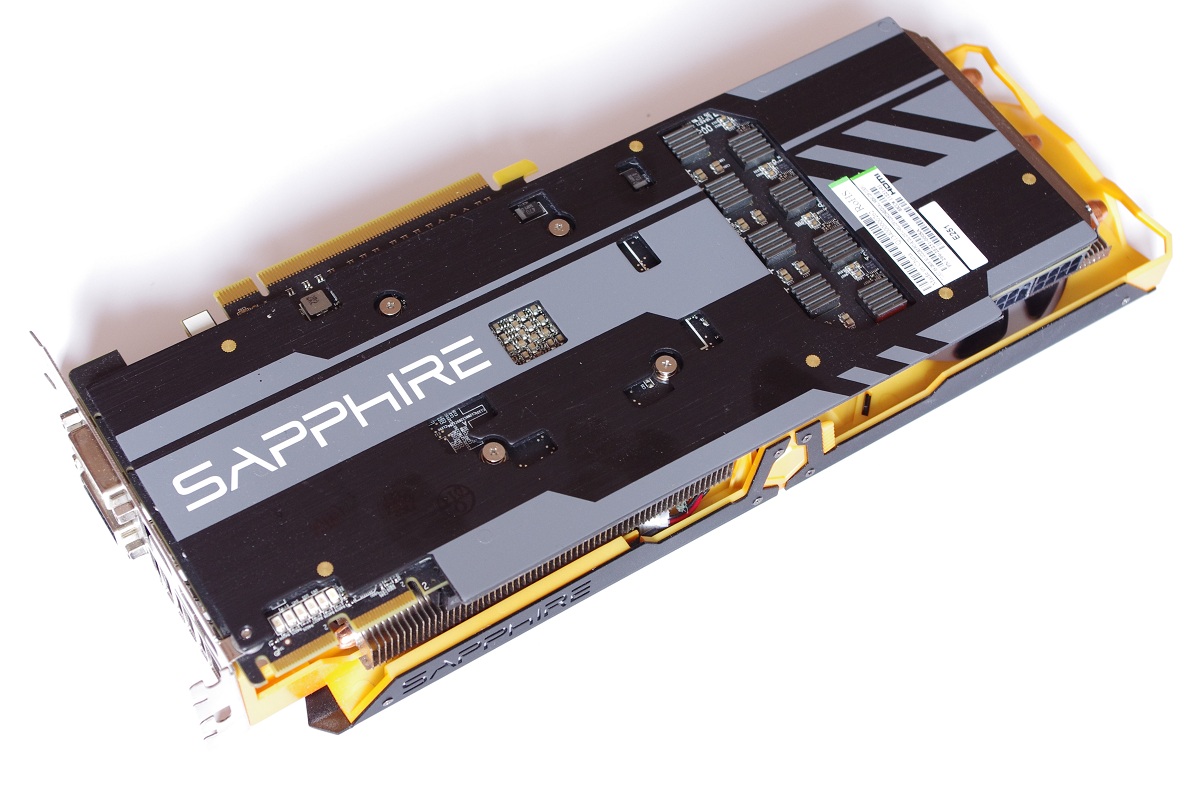

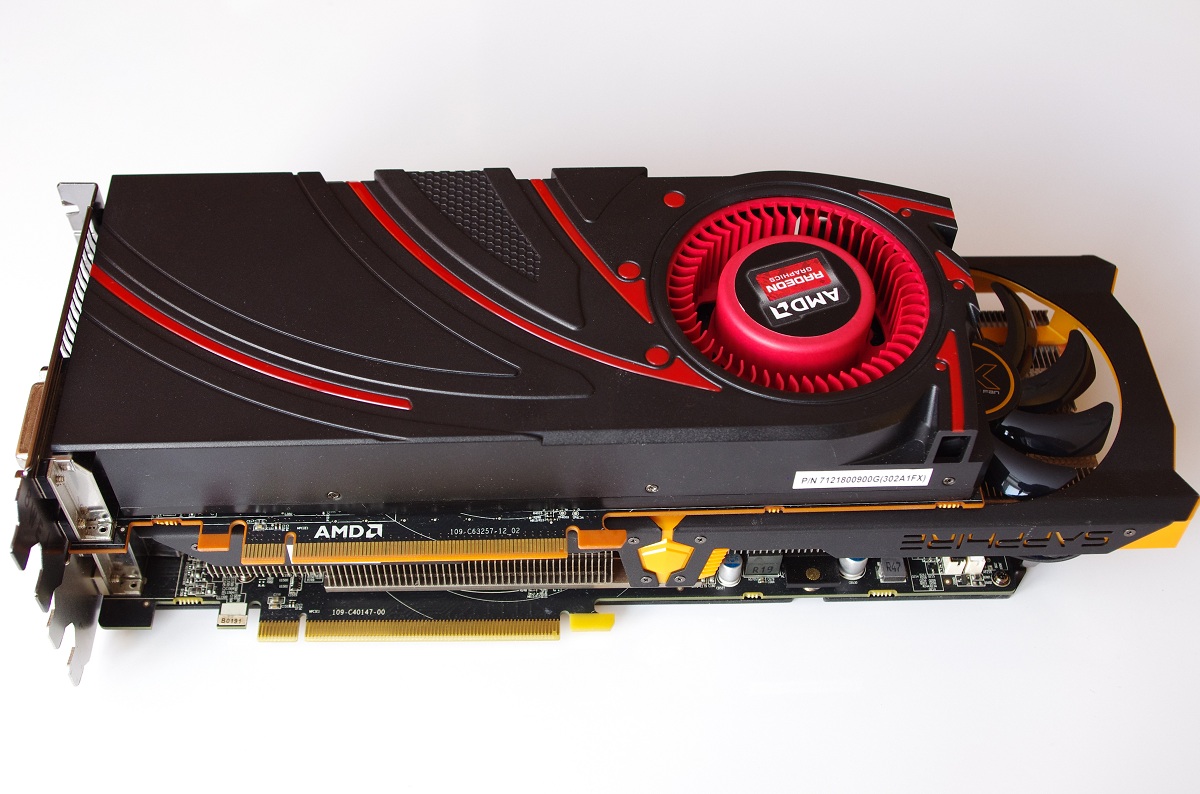

Sapphire Radeon R9 270X Toxic svojimi rozmermi nijako nenaznačuje, že pod chladičom nájdeme rovnaké jadro ako u pomalšieho modelu R9 270. Karta je, práve naopak, úplne identická a na prvý pohľad nerozoznateľná od R9 280X Toxic.

Výrobca nešetril ani pri pretaktovaní, toxická R9 270X je od referenčného modelu výkonnejšia o niekoľko percent. Sapphire upravil takty nielen jadru, solídnym OC prešli aj GDDR5 pamäte. Frekvenciu jadra posunuli o 100 MHz smerom nahor. Tak isto aj u GDDR5 pamätí. Z referenčných taktov 1050/1400 sa Toxic vyšplhal na frekvencie 1150/1500 MHz (jadro/pamäte).

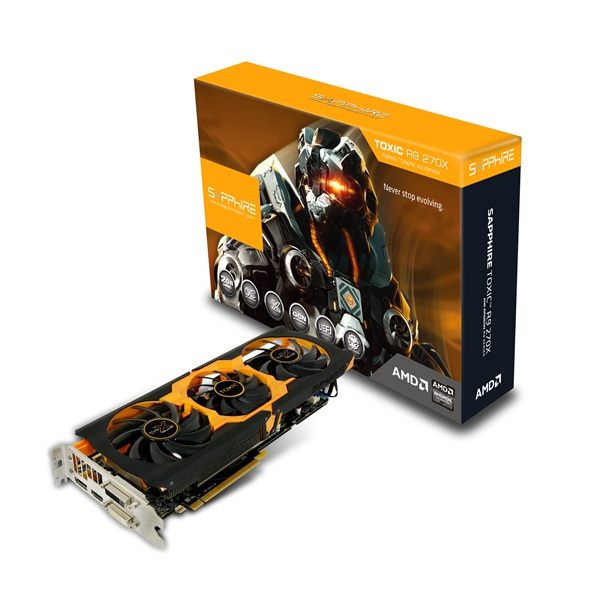

Box, v ktorom je všetko podstatné, vyzerá nasledovne:

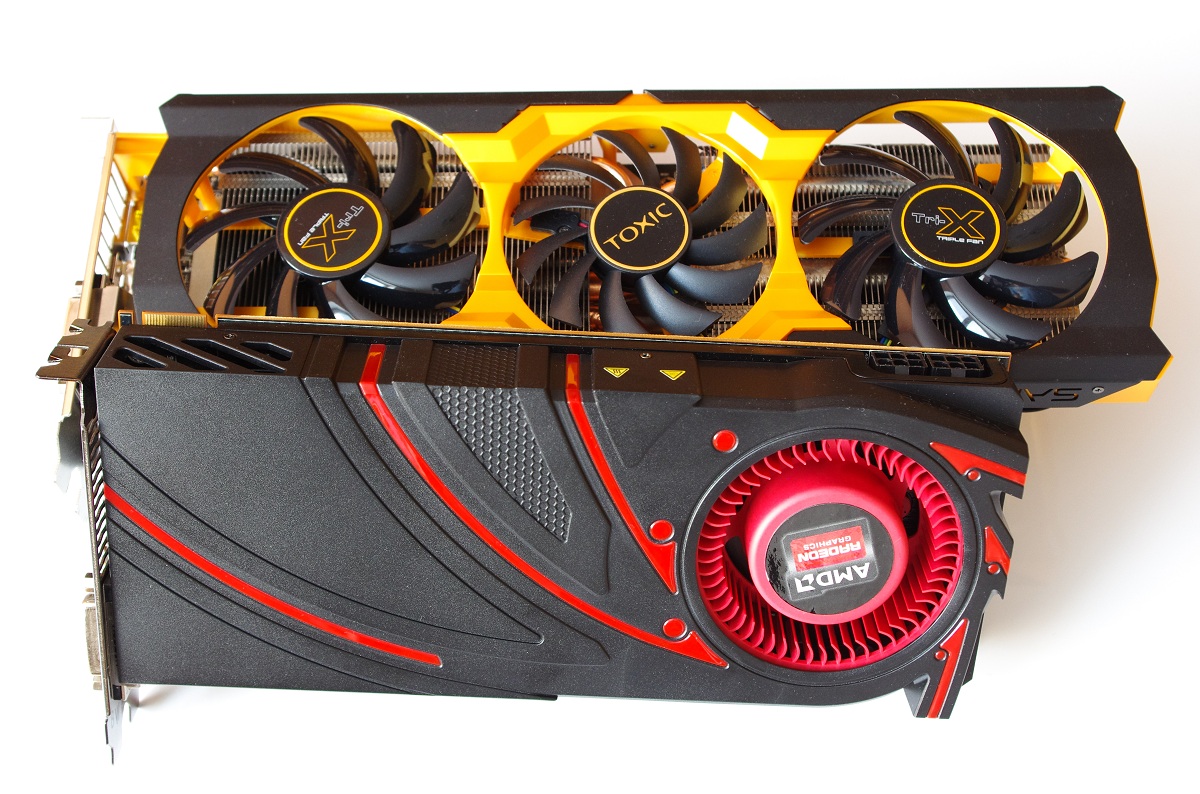

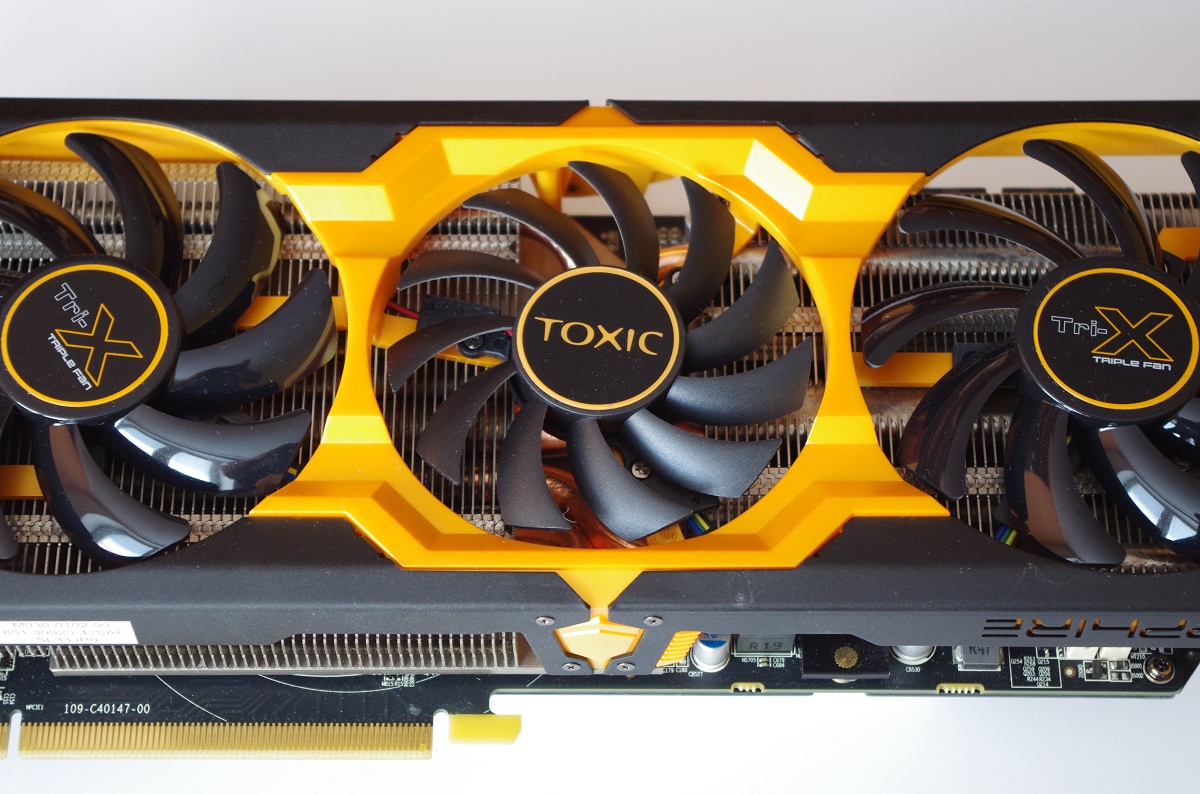

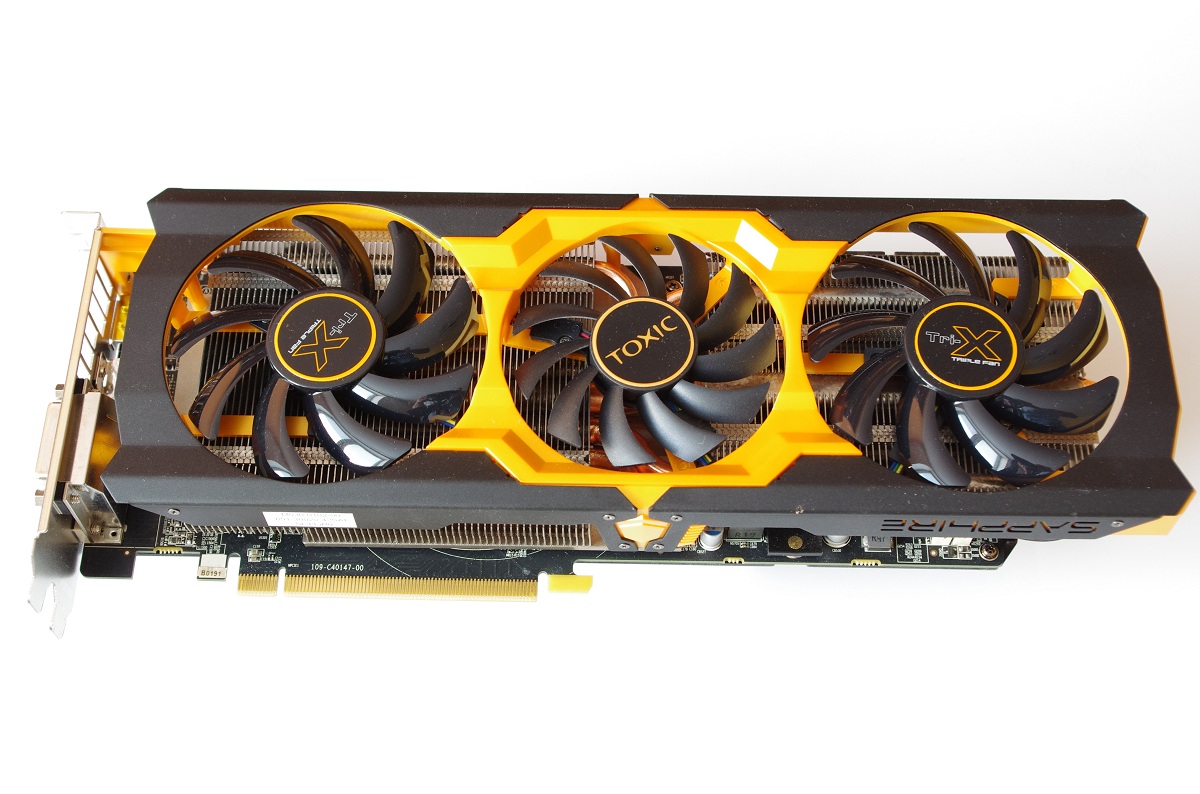

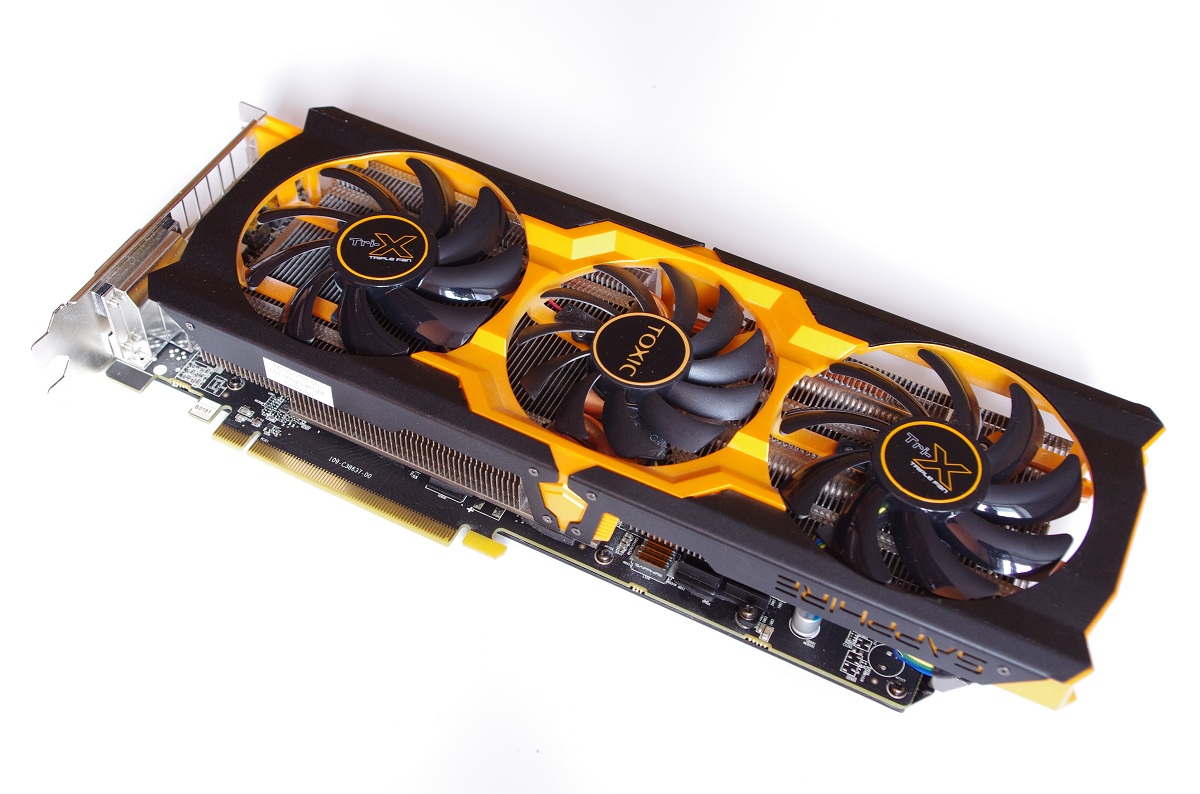

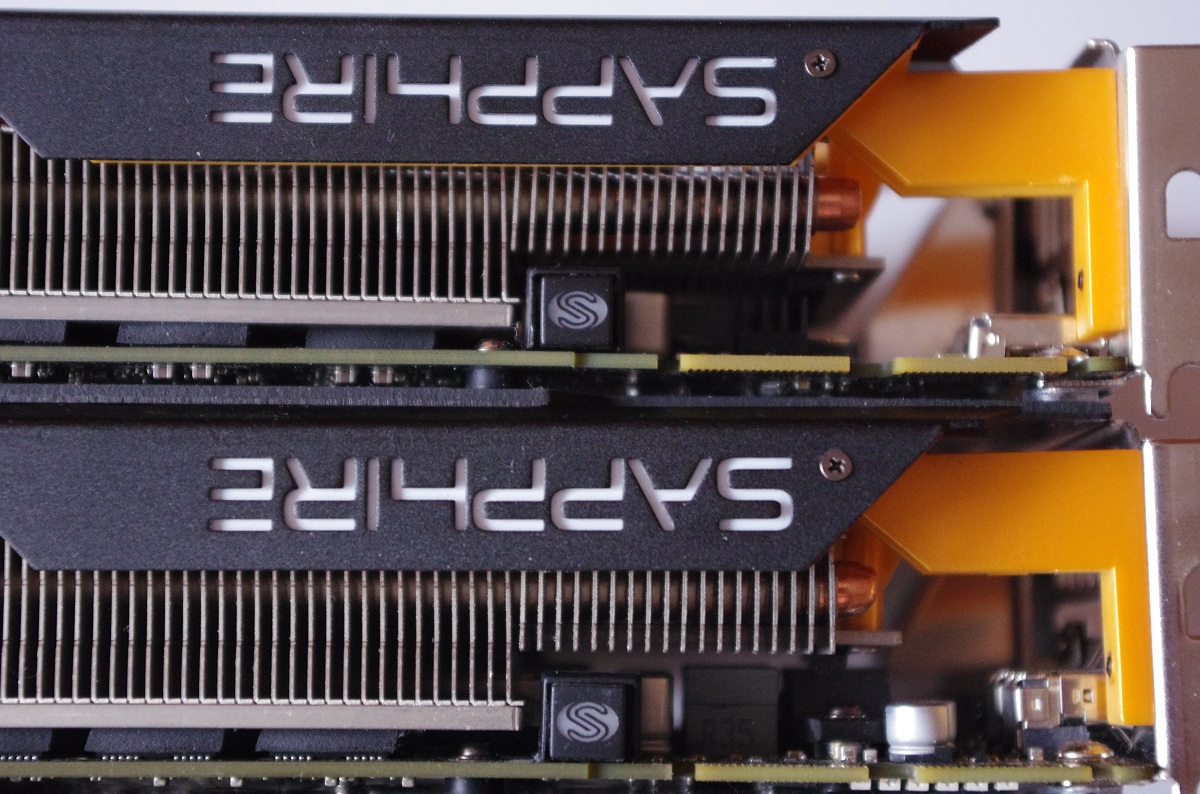

Top model od Sapphire prichádza s nadupaným chladením Tri-X v celkom vydarenej zlatočiernej kombinácii. Súčasťou chladiča sú tri ventilátory (2x 85mm a 1x 70mm) a rovnaký počet 10mm Heatpipes trubíc. Dĺžka karty je niečo cez 31cm, odporúčam pred kúpou premerať vnútro skrinky.

R9 270X Toxic má rovnaké výstupy ako R9 270, 1x single-link DVI, 1x dual-link DVI, 1x HDMI a 1x DisplayPort. Vlastne jeden nepodstatný rozdiel tu je, ním je počet CrossFire konektorov. Pri R9 270X dokážete využiť “výkon“ až trojice kariet.

TDP referenčnej verzie je 175W a karta si preto vyžaduje prídavné napájanie cez dvojicu 6pinov (porovnanie s výkonejším bratom R9 280X nájdete na obrázku vyššie).

V krabici nájdete pribalenú jednu redukciu DVI->VGA, dva napájacie káble, manuál, DVD s ovládačmi, CrossFire mostík a HDMI kábel.

AMD Radeon R9 Series - Sapphire Radeon R9 280X Toxic

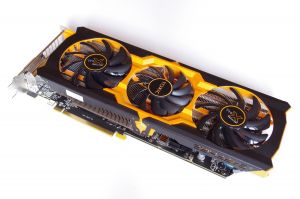

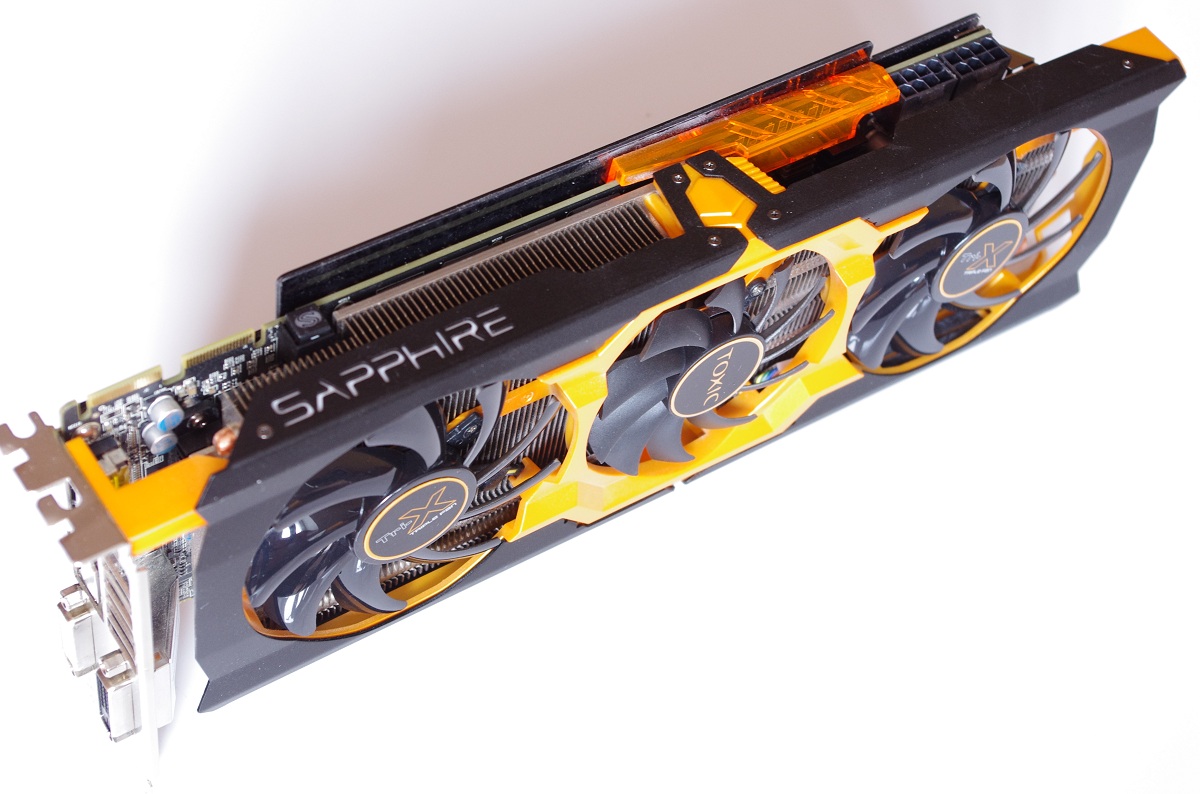

Najvýkonnejšou grafickou kartou v dnešnej recenzii je Sapphire Radeon R9 280X Toxic. Táto karta je jedna z najvýkonnejších R9 280X vôbec. Jej dizajn a chladenie je zhodné s Toxic verziou 270X.

Referenčné frekvencie u R9 280X 1000 MHz u jadra a 1500 MHz u pamätí. Venujme sa najvyššiemu modelu od Sapphire, ten dostal od inžinierov slušne "naložené", jeho frekvencie sa dostali až k 1150/1600 MHz.

Kompletné špecifikácie karty nájdete na

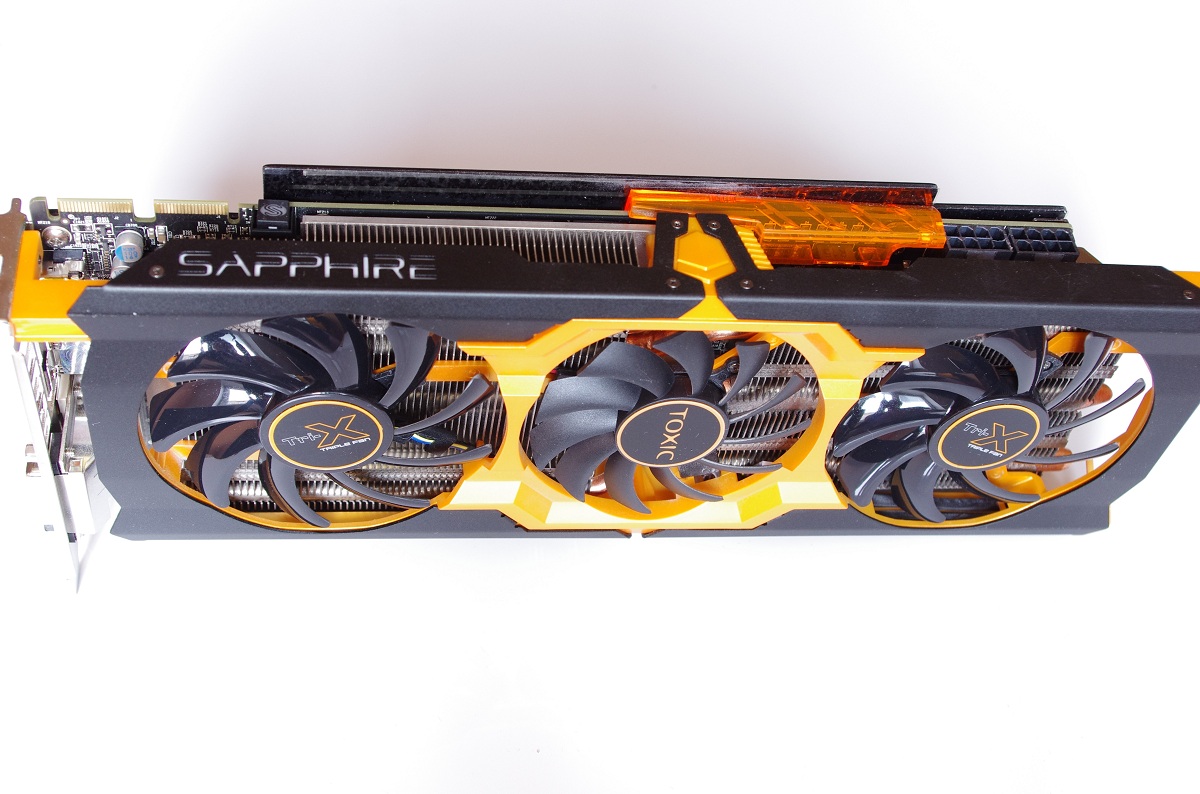

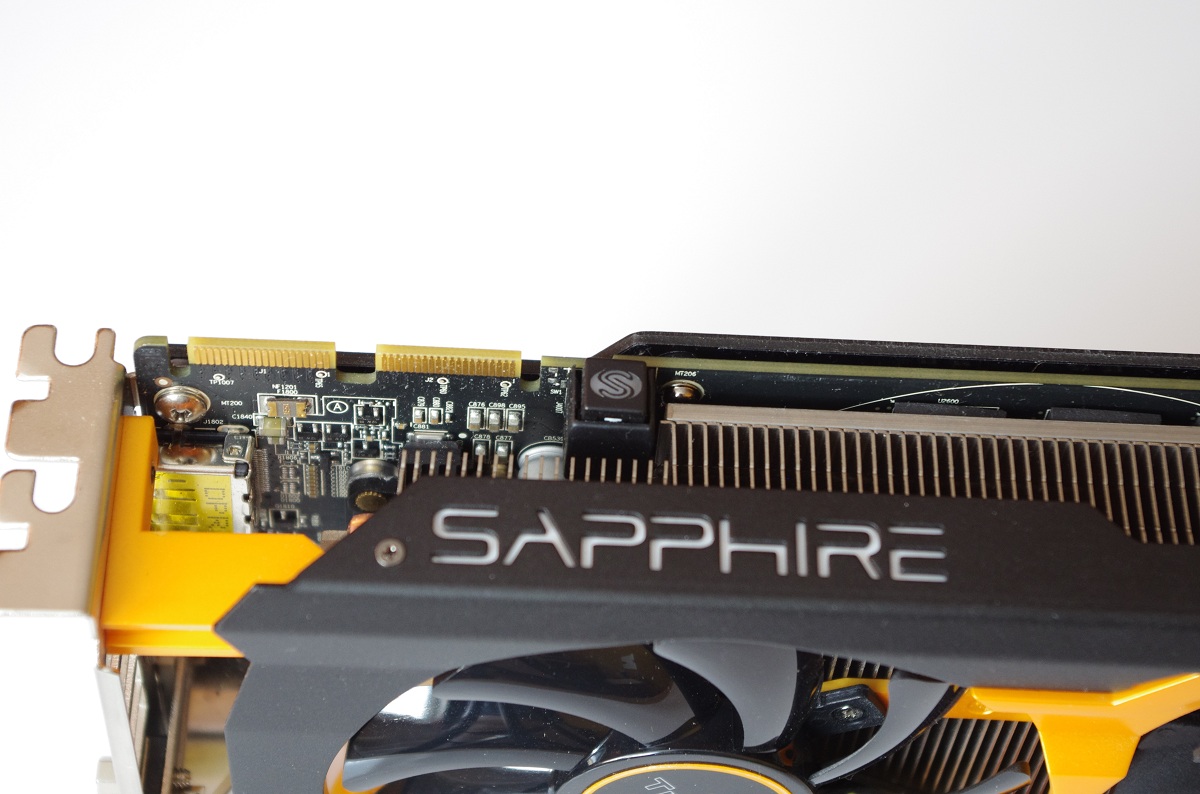

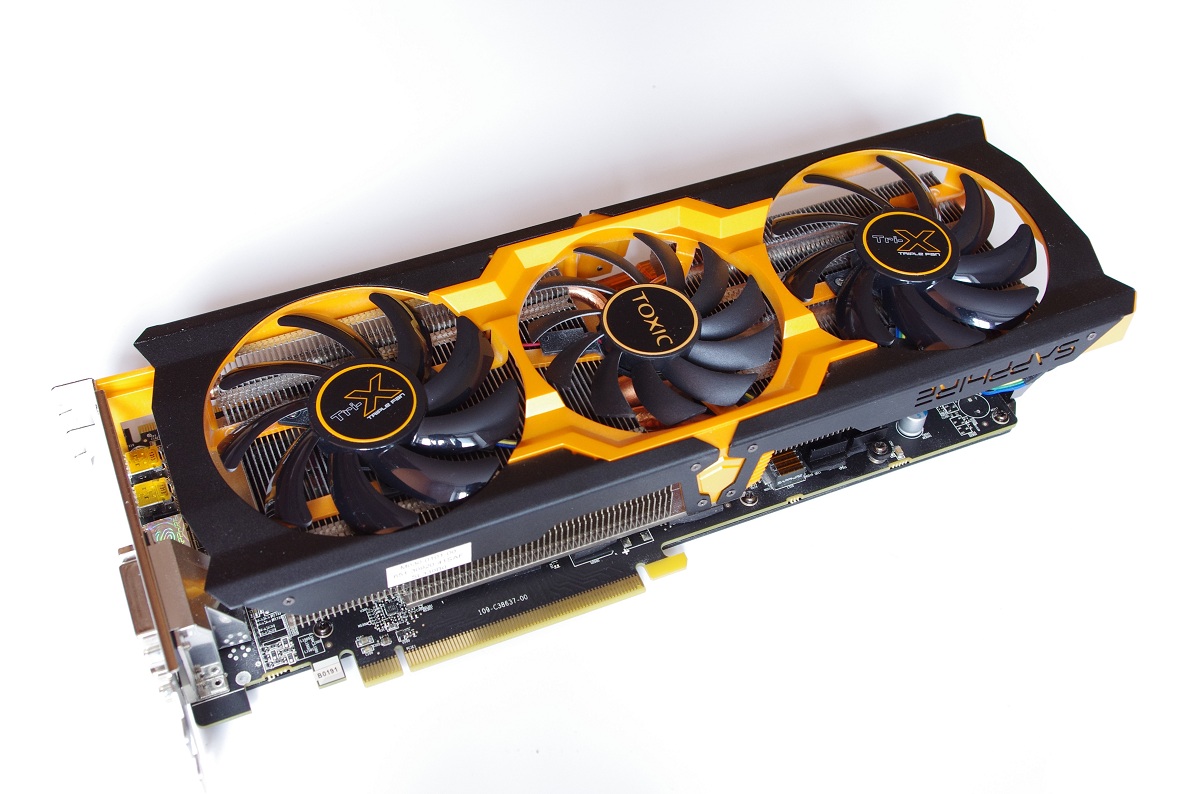

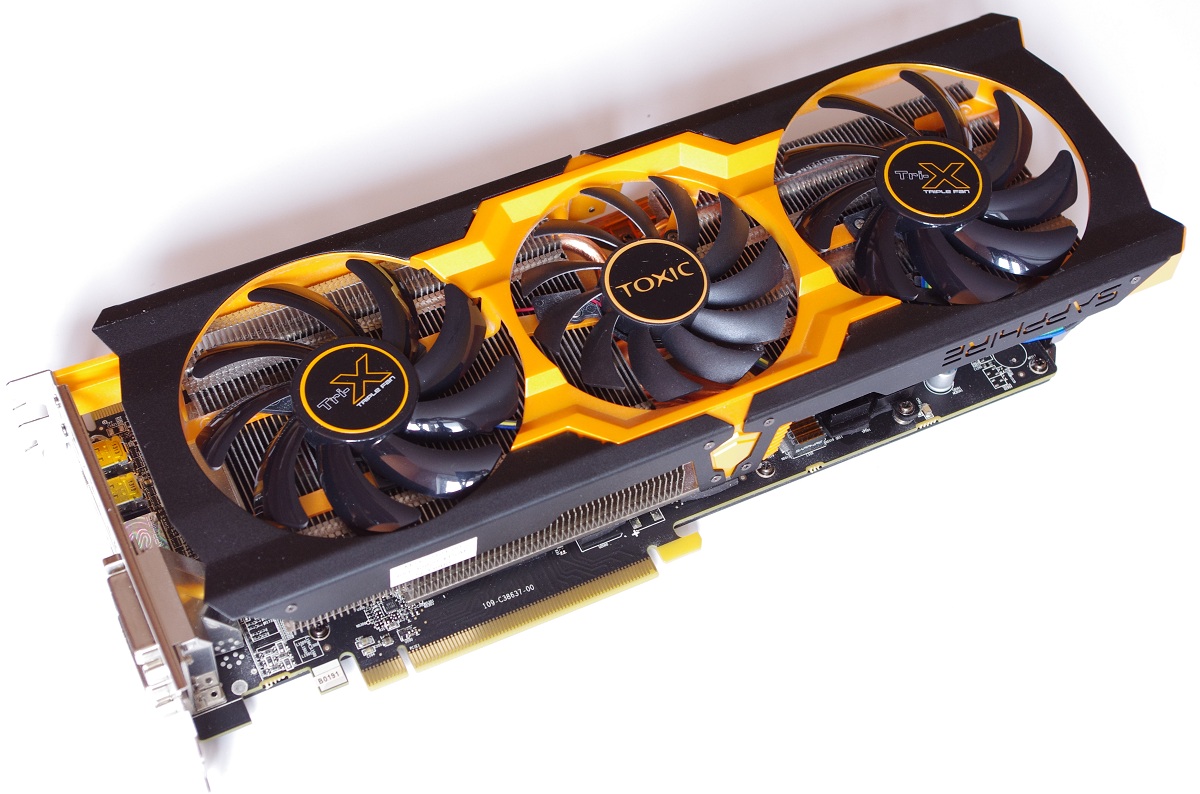

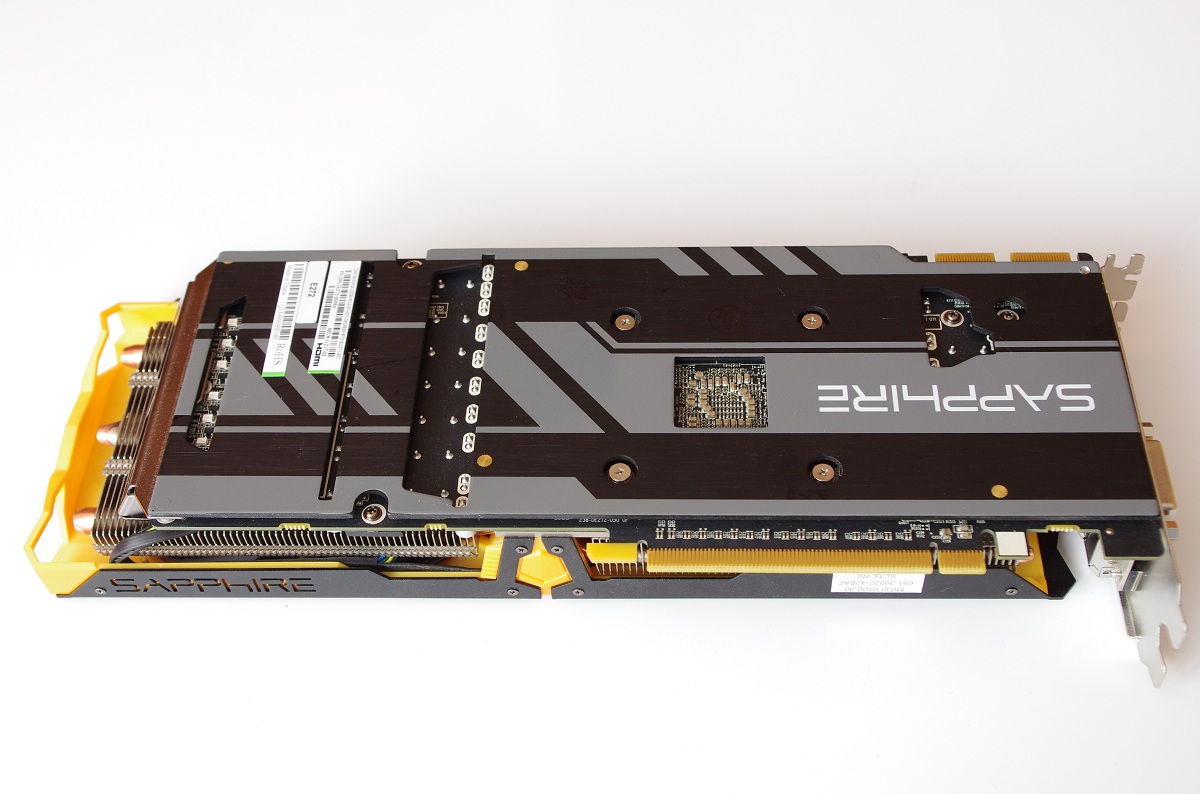

Dizajn chladiča Tri-X sa Sapphiru vážne vydaril. Rovnako ako u R9 270X je žltočiernej farby s troma asymetrickými ventilátormi (2x 85mm a 1x 70mm). Dĺžka karty tiež presahuje 31cm, a preto aj tu odporúčam premerať vnútro skrinky.

Pri výstupoch môžeme rátať s 1x single-link DVI, 1x dual-link DVI, 1x HDMI, 1x DisplayPort. Ak tu je ešte niekto, kto používa multiGPU (ak nerátam GPU mining, kde to nie je potrebné), karta má dvojicu Crossfire mostíkov. S ňou obslúžite až trojicu kariet.

Na karte nájdeme dvojicu prídavných 8pinov, ďalšia miešačka? :) Takéto napájanie nemá veru ani referenčná R9 290X.

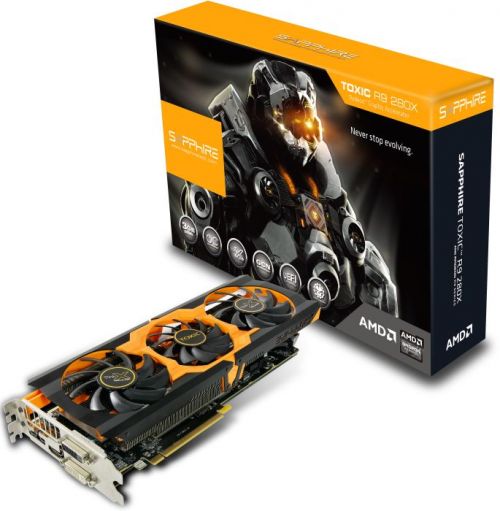

V škatuli s grafickou kartou nájdete pribalené podobné príslušenstvo ako u predchádzajúcich modeloch, tzn. jednu redukciu DVI->VGA, dva napájacie káble, manuál, DVD s ovládačmi, CrossFire mostík, redukciu mini DP to DP a a HDMI kábel.

AMD Radeon R9 Series - Technické detaily

Teoretické technické detaily jednotlivých referenčných grafických kariet sú zhrnuté v nasledujúcej tabuľke:

	AMD Radeon HD 7790	AMD Radeon R7 260X	AMD Radeon HD 7870	AMD Radeon R9 270	AMD Radeon R9 270X	AMD Radeon 7970 GHz Edition	AMD Radeon R9 280X
Orientačná koncová cena:	~125 €	~135 €	~170 €	~160 €	~175 €	nedostupná	~270 €
Podporované API:	Direct3D 11.2 Tier 2, OpenGL 4.3, Mantle	Direct3D  11.2 Tier 2, OpenGL 4.3, Mantle	Direct3D  11.2 Tier 1, OpenGL 4.3, Mantle	Direct3D  11.2 Tier 1, OpenGL 4.3, Mantle	Direct3D  11.2 Tier 1, OpenGL 4.3, Mantle	Direct3D  11.2 Tier 1, OpenGL 4.3, Mantle	Direct3D  11.2 Tier 1, OpenGL 4.3, Mantle
Názov, plocha jadra, výrobný proces:	Bonaire,   ~160 mm2,  28 nm	Bonaire,   ~160 mm2,  28 nm	Pitcairn, ~212 mm2,  28 nm	Curacao, 212 mm2, 28 nm	Curacao, ~212 mm2, 28 nm	Tahiti XT2, ~365 mm2,  28 nm	Tahiti XTL, ~365 mm2,  28 nm
Počet tranzistorov:	2080 miliónov	2080 miliónov	2800 miliónov	2800 miliónov	2800 miliónov	4313 miliónov	4313 miliónov
Maximálny SP aritmetický výkon:	1792 GFLOPs	1971 GFLOPs	2560 GFLOPs	2368 GFLOPs	2688 GFLOPs	4301 GFLOPs	4096 GFLOPs
Maximálny DP aritmetický výkon:	112 GFLOPs	123 GFLOPs	160 GFLOPs	148 GFLOPs	168 GFLOPs	1075 GFLOPs	1024 GFLOPs
Priepustnosť polygonov:	2000 MTriangles/s	2200 MTriangles/s	2000 MTriangles/s	1850 MTriangles/s	2100 MTriangles/s	2100 MTriangles/s	2000 MTriangles/s
Texture Fillrate:	56 GTexel/s	61,6 GTexel/s	80 GTexel/s	74 GTexel/s	84 GTexel/s	134,4 GTexel/s	128 GTexel/s
Pixel Fillrate:	16 GPixel/s	17,6 GPixel/s	32 GPixel/s	29,6 Pixel/s	33,6 GPixel/s	33,6 GPixel/s	32 GPixel/s
Priepustnosť pamäte:	96 GB/s	104 GB/s	153,6 GB/s	179,2 GB/s	179,2 GB/s	288 GB/s	288 GB/s
Pracovná frekvencia jadra/ALUs:	-	-	1000 MHz	900 MHz	1000 MHz	1000 MHz	950 MHz
Boost frekvencia:	1000 MHz	1100 MHz	-	925 MHz	1050 MHz	1050 MHz	1000 MHz
Pracovná frekvencia a typ pamäte	3000 MHz, GDDR5	3250 MHz, GDDR5	2400 MHz, GDDR5	2800 MHz, GDDR5	2800 MHz, GDDR5	3000 MHz, GDDR5	3000 MHz, GDDR5
Počet CUs, ALUs, TMUs:	14, 896, 56	14, 896, 56	20, 1280, 80	20, 1280, 80	20, 1280, 80	32, 2048, 128	32, 2048, 128
Počet ROPs:	16	16	32	32	32	32	32
Šírka zbernice:	128 bit	128 bit	256 bit	256 bit	256 bit	384 bit	384 bit
Štandardná kapacita VRAM:	1024 MiB	2048 MiB	2048 MiB	2048 MiB	2048 MiB	3072 MiB	3072 MiB
Konektory prídavného napájania:	1x 6 Pin	1x 6 Pin	2x 6 Pin	1x 6 Pin	2x 6 Pin	1x 6 a 1x 8 Pin	1x 6 a 1x 8 Pin
Typické, maximálne TDP:	85, neznáme W	115, neznáme W	175, neznáme W	150, neznáme W	180, neznáme W	250, neznáme W	250, neznáme W
Podpora AMD True Audio:	áno (neaktívne)	áno	-	-	-	-	-

Význam použitých skratiek:

• GPU - Graphic Processing Unit: jadro grafickej karty alebo grafický procesor
• API - Aplication Programming Interface: softvérové rozhranie pre grafickú kartu
• FP - Floating Point - plávajúca rádová čiarka je spôsob reprezentácie čísel na počítačoch
• SP - Single Precision: formát ukladania čísel s 32 bit presnosťou
• DP - Double Precision: formát ukladania čísel s 32 bit presnosťou
• SIMD - Single Instruction, Multiple Data: klasifikácia architektúry podľa Flynna
• ALU - Arithmetic and Logic Unit -  Stream Procesor v AMD terminológii: jednotky v GPU vykonávajúca aritmetické operácie
• TMU - Texture Mapping Unit: jednotky v GPU vykonávajúca rôzne operácie s textúrami - adresovanie, filtrovanie a iné
• CU - Compute Unit - AMD terminológia: základná stavebná jednotky v GPUs Graphic Core Next architektúry (príslušná recenzia Radeon HD 7970 na PC.sk), pozostávajúca zo štyroch SIMD jednotiek (Vec16 ALUs), registrov a množstva ďalších jednotiek.
• PCB - Printed Circuit Board - "doska", na ktorej sa nachádajú všetky komponenty diskrétnej grafickej karty
• VRAM - Video Random Access Memory: externá RAM na PCB grafickej karty, slúžiaca GPU najmä pre ukladanie textúr

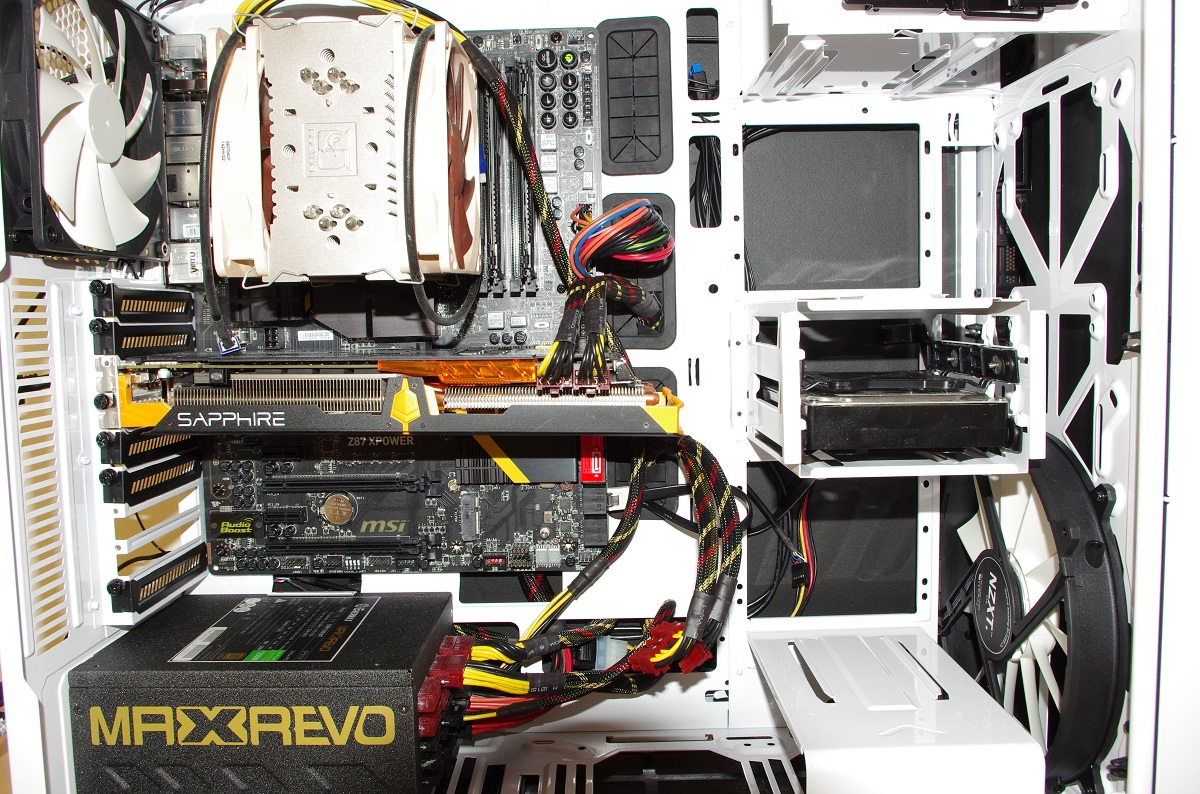

AMD Radeon R9 Series - Testovacia zostava

Intel Core i7 4770K	MSI Z87 XPOWER	Enermax MaxRewo 1350W

Naša testovacia zostava opäť prešla menším updatom, chipset LGA1155 vystrieda najnovší LGA1150, a to v kombinácii s jednou z najvymakanejších dosiek na trhu MSI Z87 XPOWER. Ako procesor budeme používať Intel Core i7-4770K, samozrejme, patrične pretaktovaný, čím eliminujeme jeho vplyv na výsledky. Ako zdroj nám úplne "postačí" starý známy, no stále nadpriemerne vybavený, Enermax MaxRewo 1350W (preview). Každá grafická karta je otestovaná v tejto zostave s novou inštaláciou operačného systému, po ktorej sú následne nahodené posledné updaty a ovládače.

Testovacia zostava
Procesor	Intel Core i7-4770K (Haswell) @ 4,5 GHz HyperThreading zapnutý, Turbo a šetriace funkcie vypnuté
Chladenie	Noctua NH-U12P SE2 2x NF-P12-1300 ~ 900rpm
Matičná doska	MSI Z87 XPOWER LGA 1150, Chipset Z87, BIOS 7811v13
Pamäte	G.Skill 8 GiB (2x 4 GiB) DDR3 Sniper ULV 1600MHz, 9-9-9-24, 1.25 V
Pevný disk	Samsung 500GB SATA II, 7200rpm, 16MiB cache
Zdroj	Enermax  MaxRevo 1350 W 80 PLUS Gold, ErP Lot 6 ready! , DXXI ready
Skrinka	NZXT H630 Ultra Tower
Monitor	Samsung S27B970 (27" LCD, max. rozlíšenie 2560x1440)
Operačný systém	Windows 8 Enterprise 64-bit



Testované grafické karty a použité ovládače:

• AMD Radeon HD 7950 (800/1.250 MHz, 3 GiB GDDR5) @ Catalyst 13.11 BetaV9.5
• AMD Radeon R9 270 (920/1.400 MHz, 2 GiB GDDR5) @ Catalyst 13.11 BetaV9.5
• AMD Radeon R9 270X (1.050/1.400 MHz, 2 GiB GDDR5) Catalyst @ 13.11 BetaV9.5
• AMD Radeon R9 280X (1.000/1.500 MHz, 3 GiB GDDR5) Catalyst @ 13.11 BetaV9.5
• Sapphire AMD Radeon R9 270 Dual-X (945/1.400 MHz 2GiB GDDR5) Catalyst @ 13.11 BetaV9.5
• Sapphire AMD Radeon R9 270X Toxic (1.150/1.500 MHz 2 GiB GDDR5) Catalyst @ 13.11 BetaV9.5
• Sapphire AMD Radeon R9 280X Toxic (1.150/1.600 MHz,3 GiB GDDR5) Catalyst @ 13.11 BetaV9.5

Za poskytnutie procesora Core i7 4770K ďakujeme spoločnosti Intel

Za poskytnutie matičnej dosky MSI Z87 XPOWER ďakujeme spoločnosti MSI

Za poskytnutie zdroja Enermax MaxRevo 1350W ďakujeme spoločnosti Enermax

Za poskytnutie 27" LCD monitora S27B970 ďakujeme spoločnosti SAMSUNG

Za poskytnutie benchmarku 3DMark Professional Edition ďakujeme spoločnosti Futuremark

Za poskytnutie hier Batman: Arkham Origins a Splinter Cell: Blacklist ďakujeme spoločnosti nVidia

Za poskytnutie hry Battlefield 4 ďakujeme spoločnosti AMD

AMD Radeon R9 Series - Metodika testovania

Herné testy prebiehajú vždy s maximálnymi možnými detailami, a to v rozlíšeniach: 1.920 x 1.200 a 2.560 x 1.440 za použitia režimu 4xMSAA. Pri hrách s DR je použitý režim FXAA. Vyhladzovanie hrán a filtrovanie textúr je, pokiaľ to menu hry umožňuje, nastavené priamo v ňom. Ak nie, tieto nastavenia sú vynútené cez ovládače grafických kariet. Pre minimalizovanie nepresnosti merania je každá testovaná scéna premeraná troma pokusmi, ktoré sú zaznamenané pomocou programu FRAPS.

Testované hry
Batman: Arkham Origins	Direct3D 11, verzia 1.0.0.0
Battlefield  4	Direct3D 11, verzia 1.0.0.1
Crysis 3	Direct3D 11, verzia 1.3.0.0
Far Cry 3	Direct3D 11, verzia 0.1.0.1
Grid 2	Direct3D 11, verzia 1.0.85.8679
Max Payne 3	Direct3D 11, verzia 1.0.0.114
Metro Last Light	Direct3D 11, verzia 1.0.0.14
Splinter Cell: Blacklist	Direct3D 11, verzia 1.3.0
Benchmarky
3DMark	Direct3D 11, verzia 1.1 Fire Strike
LuxMark	OpenCL, verzia 2.0, 64bit Room Scene, 2016 Triangles
Unigine Heaven	Direct3D 11, verzia 4.0 4xMSAA, 16xAF, Tess: Normal & High



Ovládače

Ovládače grafických kariet sú nastavené podľa nižšie priložených screenshotov.



AMD Radeon R9 Series - 3DMark, Unigine Heaven, Luxmark

3DMark

ilustračný obrázok

Najnovší 3DMark je založený na Direct3D 11 engine. Obsahuje trojicu testov, s ktorými je možné odtestovať všeličo, od smartfónov (Android, iOS), tabletov, cez notebooky, až po najnovšie domáce počítače s multiGPU zapojením. Grafické karty testujeme len v najnáročnejších testoch pod názvom Fire Strike a Fire Strike Extreme.

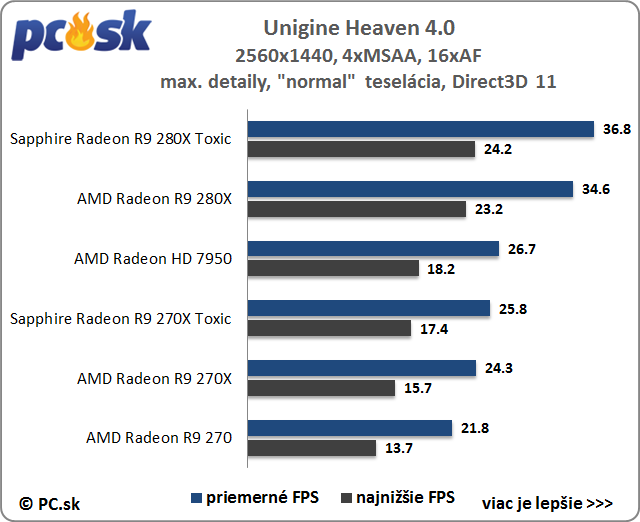

Unigine Heaven

ilustračný obrázok

Unigine Heaven bol pri svojom uvedení vôbec prvý syntetický benchmark, využívajúci možnosti Direct3D 11 rozhrania. Okrem neho obsahuje podporu pre D3D 9, 10 ,11 a od verzii 2.1 aj OpenGL 4.0. Najvýraznejšou časťou tohto syntetického testu je hardvérová teselácia. Tej sekundujú techniky ako SSAO, Parallax Occlusion Mapping, 64bit HDR rendering či DirectCompute. S verziou 2.1 pribudla do benchmarku aj podpora stereoskopickej projekcie. Výkon GPUs testujeme s použitím 4xMSAA, 16xAF v rozlíšení 2560x1440. Používame teselácie v režime Normal a Extreme.

Normal   Extreme

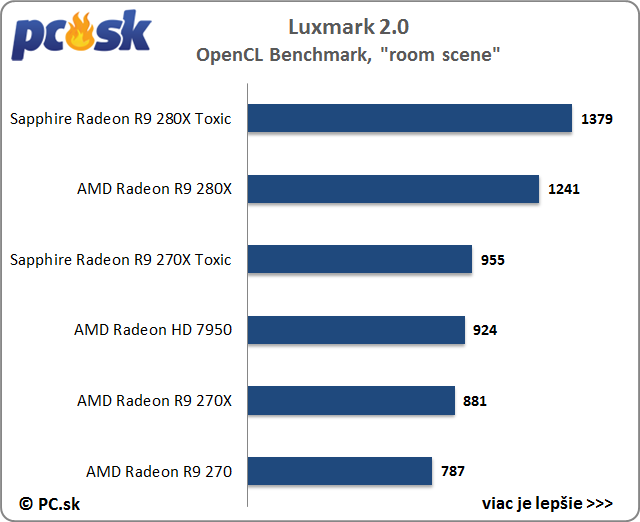

Luxmark

ilustračný obrázok

Luxmark je voľne dostupný OpenCL renderovací benchmark pre viaceré platformy (Windows, Linux, MacOS, atď). Ako testovaciu scénu pre renderovanie sme použili “Room Scene“, ktorá je z trojice testov najkomplexnejšia a pozostáva až z dvoch miliónov trojuholníkov.

AMD Radeon R9 Series - Batman Arkham Origins, Battlefield 4

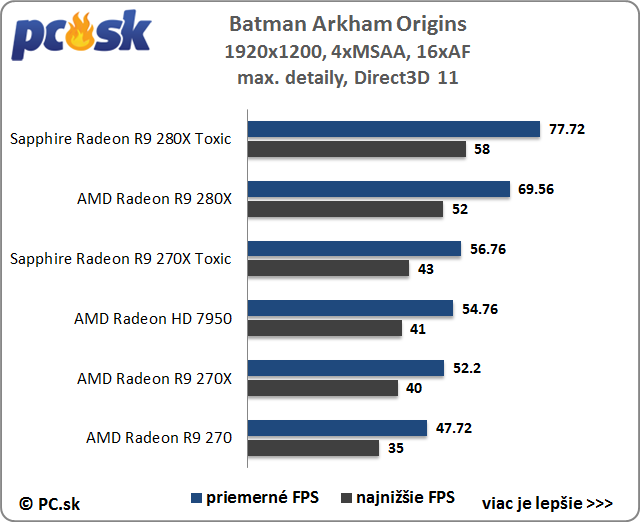

Batman Arkham Origins

ilustračný obrázok

1920x1200   2560x1440

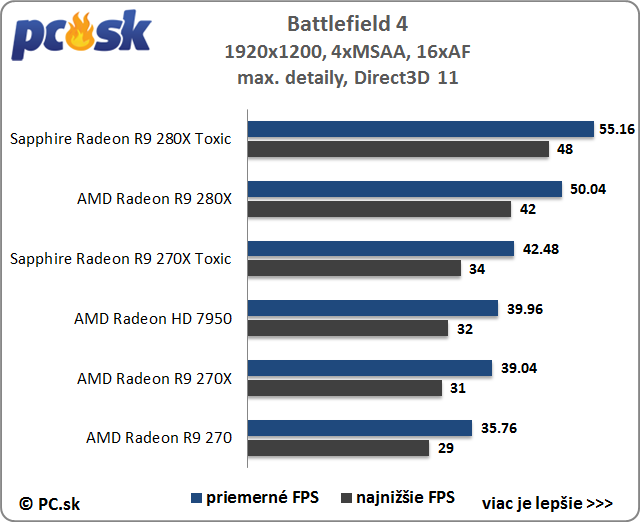

Battlefield 4

ilustračný obrázok

1920x1200   2560x1440

AMD Radeon R9 Series - Crysis 3, Far Cry 3

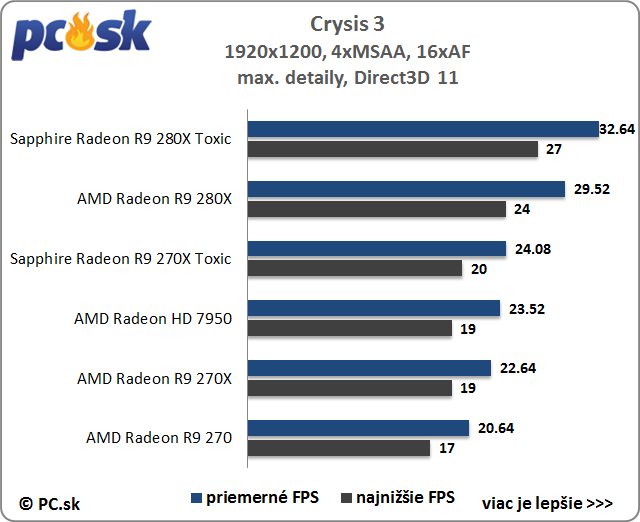

Crysis 3

ilustračný obrázok

1920x1200   2560x1440

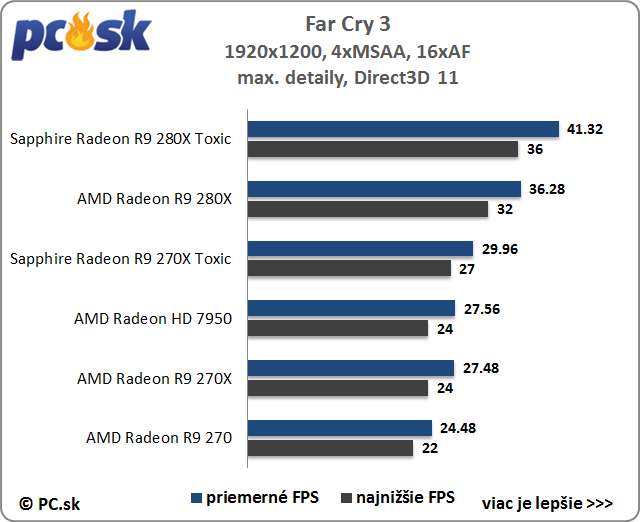

Far Cry 3

ilustračný obrázok

1920x1200   2560x1440

AMD Radeon R9 Series - Grid 2, Max Payne 3

Grid 2

ilustračný obrázok

1920x1200   2560x1440

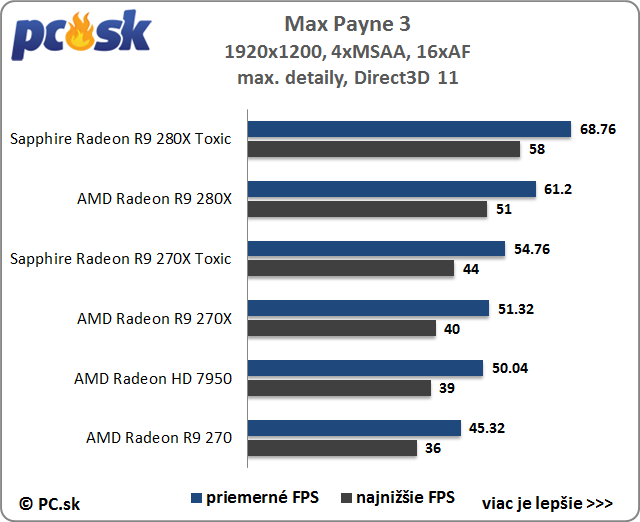

Max Payne 3

ilustračný obrázok

1920x1200   2560x1440

AMD Radeon R9 Series - Metro Last Light, Splinter Cell Blacklist

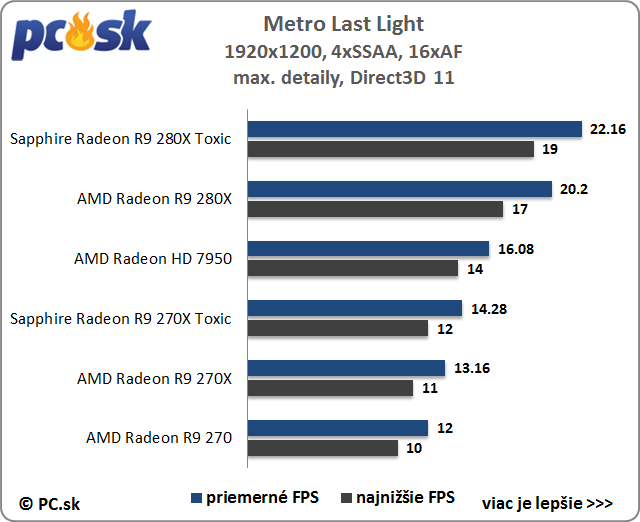

Metro Last Light

ilustračný obrázok

1920x1200   2560x1440

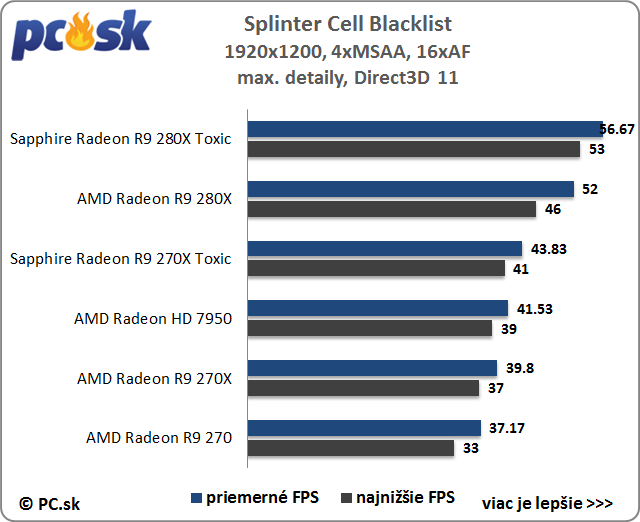

Splinter Cell Blacklist

ilustračný obrázok

1920x1200   2560x1440

AMD Radeon R9 Series - Spotreba, Hlučnosť, Teploty

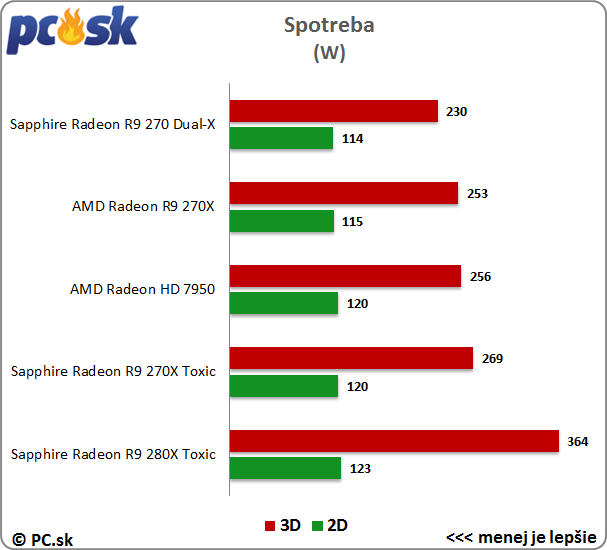

Spotreba

Meranie spotreby prebieha za pomoci meracieho prístroja Voltcraft Energy Monitor 3000 v dvoch druhoch prevádzky. Najprv bola zmeraná spotreba celej zostavy (bez monitora) v režime bez záťaže (2D), 10minút po nabootovaní operačného systému Windows 8.1 64bit. Následne premeráme reálnu spotrebu v teste Unigine Heaven pri rozlíšení 2560x1440.

Namerané hodnoty predstavujú príkon celej zostavy bez monitora, preto je možné, že vznikli menšie nepresnosti kvôli účinnosti zdroja, ktorá nie je rovnaká pre každé zaťaženie zroja.

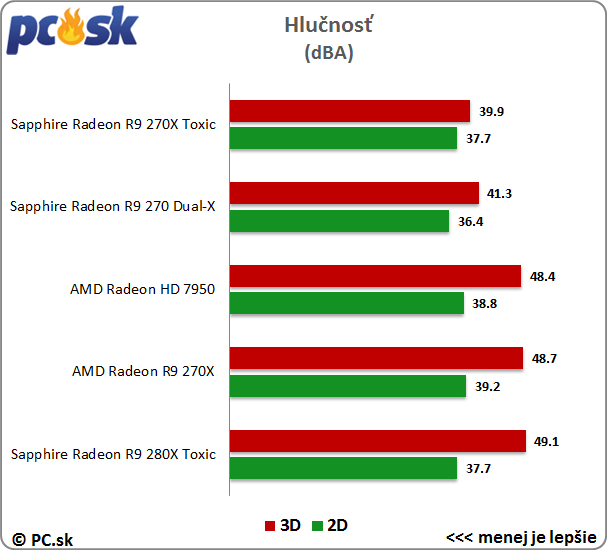

Hlučnosť

Meranie hlučnosti grafických kariet prebieha za pomoci hlukomeru Voltcraft SL-100 v rovnakých režimoch, aké používame pri meraní spotreby. Teda 2D režim 10 minút po nabootovaní systému a 3D počas testov v benchmarku Unigine Heaven. Vo všetkých prípadoch boli vypnuté nainštalované ventilátory v skrini. Zdrojom hluku bol disk a zdroj Enermax MaxRevo 1350W. Meranie bolo uskutočnené 20cm od skrinky s otvorenou bočnicou.

Teploty

Meranie teplôt nadväzuje na meranie spotreby, počas dvoch testov (2D, 3D - Unigine Heaven) sú teploty pre jadro grafických kariet odčítavané v programe GPU-Z a MSI Afterburner. Ak to karta dovoľuje (nemá backplate), v našich testoch nájdete aj teploty pre pamäte a napäťové regulátory. Pre toto meranie používame laserový teplomer Voltcraft IR-280.

	Idle			Crysis
	jadro	pamäte	VRM	jadro	pamäte	VRM
Sapphire Radeon R9 280X Toxic	36°C	-	-	70°C	-	-
Sapphire Radeon R9 270X Toxic	32°C	-	-	60°C	-	-
Sapphire Radeon R9 270 Dual-X	33°C	-	-	66°C	-	-
AMD Radeon R9 270X	33°C	-	-	73°C	-	-
AMD Radeon HD 7950	41°C	-	-	70°C	-	-



AMD Radeon R9 Series - Záver

V dnešnej recenzii ste síce nevideli merania konkurenčných kariet, no žiadne netreba, výkon si určite odvodí každý. Nejde o žiadne prekvapenie, veď AMD len oprášilo staré jadrá a vydalo ich pod novým označením.

AMD Radeon R 280X nie je nič iné ako stará známa HD 7970 v gigaherzovom prevedení. Sapphire však posúva latku ešte vyššie, Sapphire R9 280X Toxic edícia pracuje s frekvenciami až 1150 MHz pre jadro a 1600 MHz pre pamäte. Spolu s Matrixom od Asusu ide o najvýkonnejšiu R9 280X edíciu na trhu. Tá je približne o 12% výkonnejšia ako referenčná karta. Vyšší výkon (frekvencie) si vybral svoju daň v spotrebe. Kartu je nutné napájať až z dvojice prídavných 8pinov, ktoré nepotrebuje pre svoj chod ani referenčná verzia R9 290X. Chladenie tejto karty je bez záťaže príjemne tiché. V záťaži je krivka ventilátora nastavená dosť agresívne, karta má po zaťažení skvelé teploty, no trpí trocha prehnanou hlučnosťou. Viem si predstaviť mierne vyššie teploty s pomalším chodom ventilátorov.

Sapphire Radeon R9 280X Toxic

Rovnako, ako vyššie testovaná karta, patrí Sapphire R9 270X Toxic k najlepším z R9 270X, jadro u tohto modelu pracuje s frekvenciami 1150MHz. Úpravou frekvencií stúpol jej výkon o 9% v porovnaní s referenčnou kartou. Nevýhodou tejto karty sú pravdupovediac jej extra rozmery, upravené PCB a nereferenčné chladenie zaberá toľko miesta, čo R9 280X Toxic.

Výhodou AMD Radeon R9 270 je jej plne aktivované jadro Pitcairn známe z HD 7870, rovnako osadené u R9 270X. Menším pretaktovaním teda viete dostať výkon drahšej verzie. Sapphire R9 270 Dual-X je mierne pretaktovaná a rozdiely vo výkonnosti zodpovedajú frekvenciám jadra. K prevádzkovým vlastnostiam a chladeniu tejto karty nemám žiadne výhrady. Bez záťaže je extrémne tiché a ani pri hraní ho príliš nepočuť. Jediný "problém" môže narobiť umiestnenie 6pin napájacieho konektora, ktoré tu kartu zbytočne predĺži.

Jadro Pitcairn, po novom Curacao, v podaní AMD Radeon R9 270X, Sapphire Radeon R9 270X Toxic a Sapphire Radeon R9 270 Dual-X

Zhrnutie kladov a záporov testovaných kariet

Sapphire Radeon R9 270 Dual-X
Plusy	Mínusy
- plne aktivované jadro ako R9 270X - tiché riešenie vo Windowse a v záťaži - Mantle, Eyefinity - kompaktné rozmery	- umiestnenie napájacieho konektora

Sapphire Radeon R9 270X Toxic
Plusy	Mínusy
- vysoký výkon, najvýkonnejšia verzia R9 270X - prepracovaný dizajn, lepšie napájanie - tiché riešenie v Idle a v záťaži - Mantle, Eyefinity	- rozmery karty

Sapphire Radeon R9 280X Toxic
Plusy	Mínusy
- vysoký výkon, najvýkonnejšia verzia R9 280X - prepracovaný dizajn, lepšie napájanie - tiché riešenie v Idle - Mantle, Eyefinity	- spotreba v záťaži



Za zapožičanie grafických kariet ďakujeme spoločnosti Sapphire

Za zapožičanie referenčnej verzie R9 270X ďakujeme spoločnosti AMD
