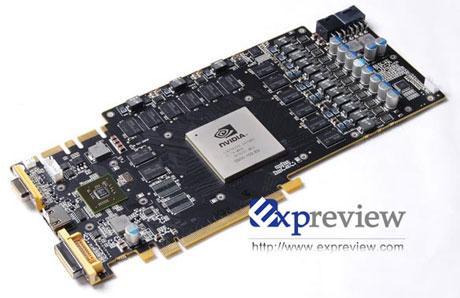

V prvom rade sa jedná o nereferenčné PCB, ktoré má až 12 vrstiev (referenčné má 8). To preto, aby bolo schopné poňať 15-fázové napájanie karty!!

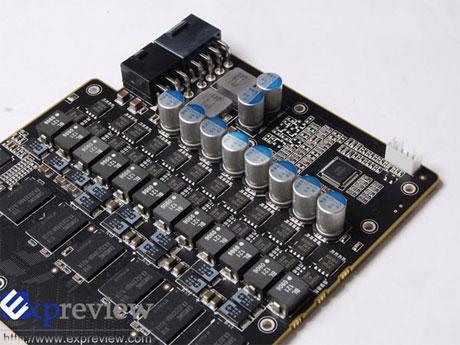

(15 napájacích fáz)
(15 napájacích fáz)
Počet fáz by jej závidela aj nejedna základná doska, nieto grafická karta. Ako možno vidieť z fotografií, inžinierom zo Zotacu sa na tak malé miesto vpratať takto komplexné VRM. Z celkového počtu je samotné jadro napájané 12-timi fázami, pamäte troma. Každá z nich je tvorená dvoma Reneas LFPAK mosfetmi, jednou vysokokapacitnou cievkou BL a dvoma SMD kondenzátormi Panasonic SP-Cap. Že sa to prejavilo na kvalite napájania je asi každému jasné:

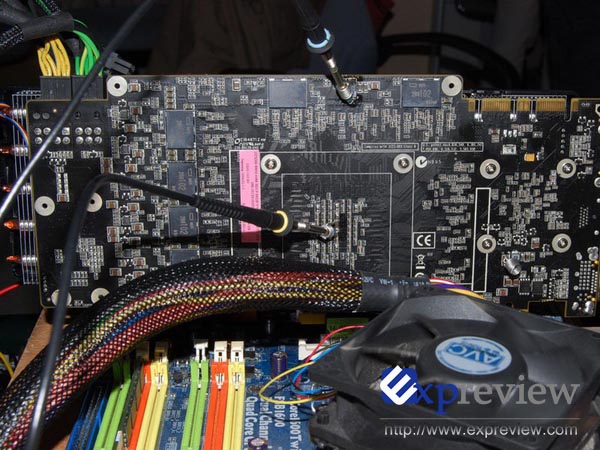

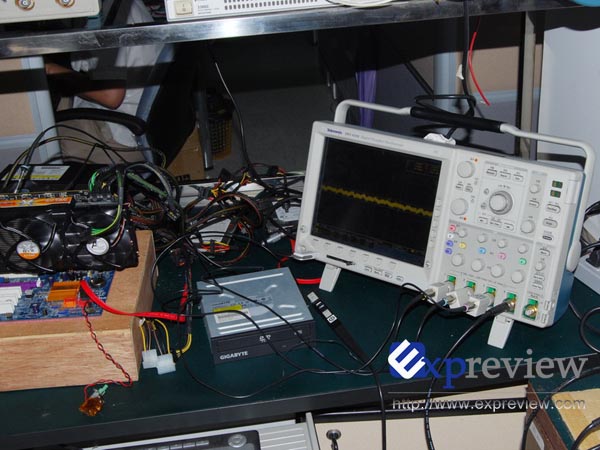

Zotac vykonal meranie osciloskopom, aby zmeral úroveň zvlnenia napätia (t.j. odchýlky priebehu napätia).

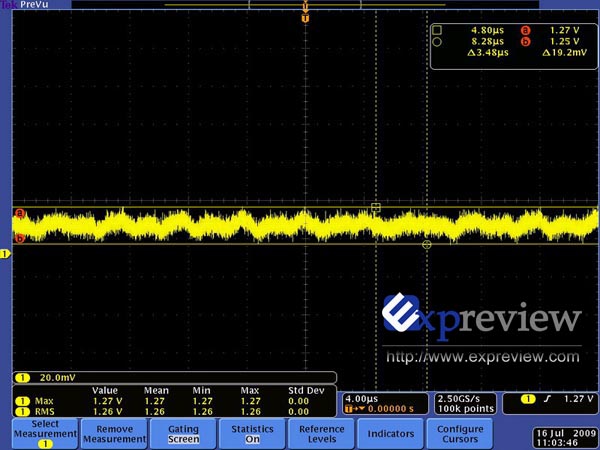

(priebeh napätia, karta v idle)

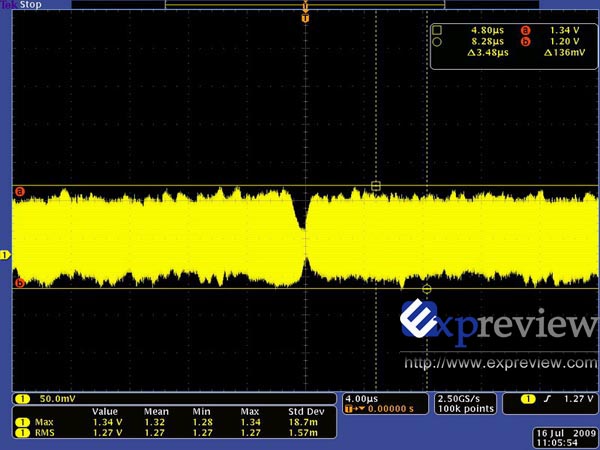

(priebeh napätia karty v záťaži)
(priebeh napätia, karta v idle)
(priebeh napätia karty v záťaži)
Podľa merania je totiž hodnota zvlnenia napätia bez záťaže 19,2mV, čo je oproti štandardu nVidie - 100mV asi 5x menej. V záťaži je hodnota odchýlky 136mV, čo je tiež mimoriadne dobrý výsledok. Aby Zotac využil potenciál tohto modelu, pretaktoval jadro zo štandardných 576 až na 800MHz, takt pamätí či veľkosť sa v správe bohužiaľ neuvádza. Celok bude chladený Accelerom Xtreme od Arctic Cooling.
Celé to má svoje veľké ale, a tým je fakt, že karta sa bude predávať len v Číne. Tam sa jej cena bude pohybovať v prepočte 205USD (cca 150€), čo je v porovnaní s ostatnými GTX 260 u nás predávaných priam budgetová cena. Nuž, snáď sa niečo podobné dostane raz aj ku nám.
Zdroj: expreview.com
