Noctua NH-D9L – malý, ale šikovný



Poslednou recenziou z oblasti chladenia v tomto roku bude test novučičkého drobného chladiča NH-D9L od renomovaného výrobcu Noctua, ktorý spoločnosť prezentuje ako nástupcu NH-U9B SE2. Ide o chladič s malými rozmermi vďaka čomu je vhodný pre HTPC skrinky a mini-ITX riešenia. My však nemáme žiadne zľutovanie a postavíme proti nemu nenažrané 4 jadro s TDP 130W. Ako si chladič poradí?



Hlavnou zbraňou novinky sú kompaktné rozmery nakoľko tento chladič má ešte o 15mm nižšiu výšku ako väčšina chladičov s 9cm ventilátormi. Výška sa tak zastavila iba na 110mm vďaka čomu je chladič možné použiť aj v 3U rackoch. To, že sa jedná o malý chladič však neznamená, že ide o low-end. Až na nižší počet heatpipes výrobca na materiáloch príliš nešetril a cena sa tak pohybuje od 50€ vyššie.



Ako to už u chladičov rakúskeho výrobcu býva aj u tohto drobca je cítiť určitý punc luxusu hneď pri balení, hoci nejde o absolútny top model v podobe NH-D15. Tradičný dizajn balenia poskytuje všetky dôležité informácie o obsahu balenia a výrobca striebornou nálepkou vypichuje práve kompatibilitu s 3U rackmi.







Noctua si pravidelne dáva záležať aj na balení a ochrane produktov a výnimku netvorí ani tento prípad. Po otvorení balenia nachádzame krabičku s kompletným príslušenstvom, ktoré je veľmi štedré. Okrem geniálnej montážnej sady SecuFirm2 pre Intel a AMD sockety v nej totiž nachádzame aj návody, 2 montážne spony navyše, teplovodivú pastu NT-H1, redukciu pre ventilátor, skrutkovač v tvare L či kovovú nálepku s logom Noctua. Chválim najmä prítomnosť skrutkovača, ktorý sa pri montáži hodí a nemusíte tak hľadať po dome svoj. Pochváliť však musím aj kompatibilitu chladiča so všetkými modernými socketmi a fakt, že ak používate starší socket ako napríklad LGA 775 výrobca vám zdarma zašle NM-I3 montážnu sadu, s ktorou si chladič osadíte aj na staršie patice.







Po balením s príslušenstvom je v kartónovom výlisku precízne uložený pasív s jedným osadeným ventilátorom v strede. Všetko je uložené veľmi natesno a dôkladne chránené takže pri nešetrnej preprave by nemalo dôjsť k poškodeniu.

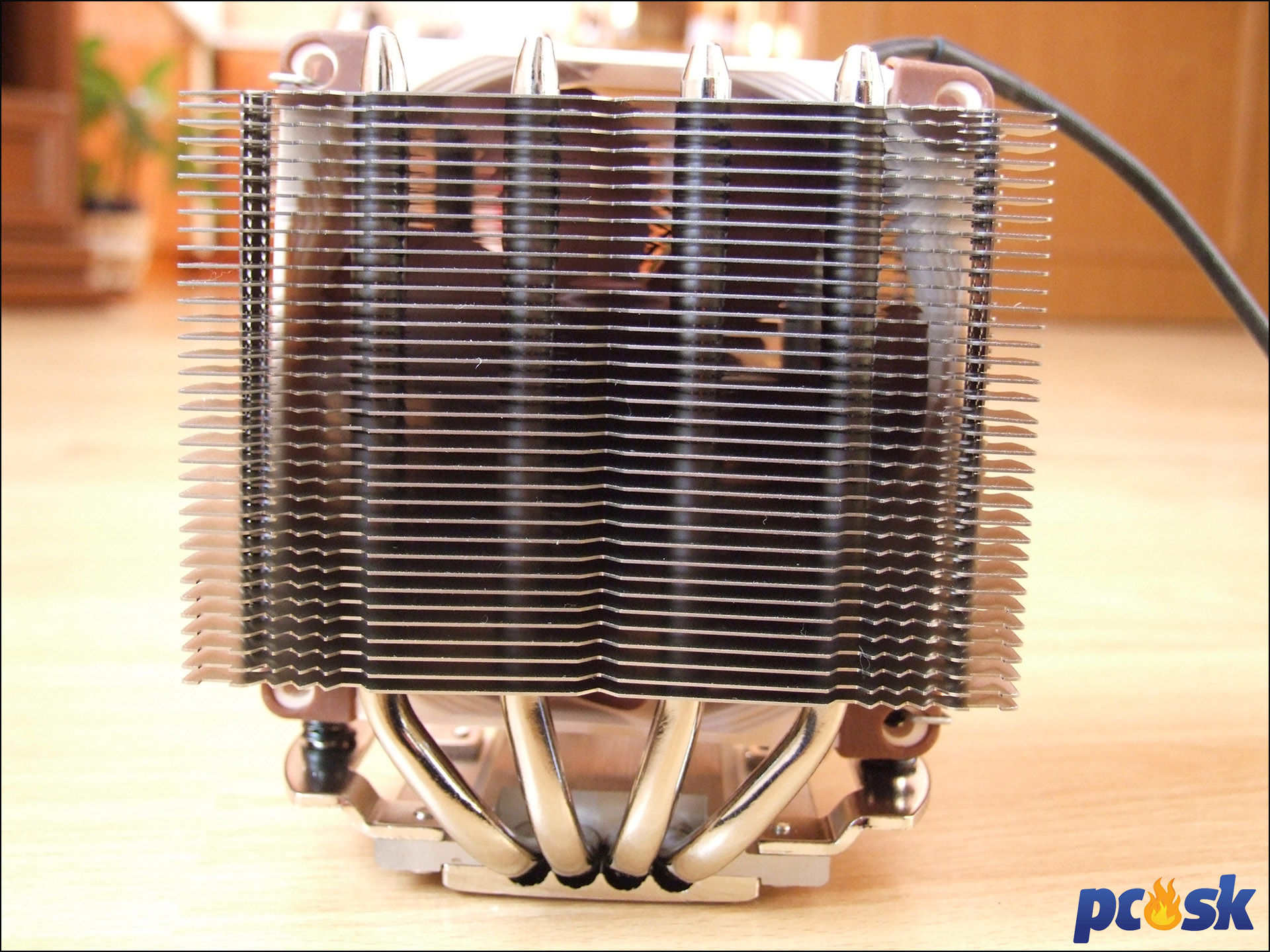

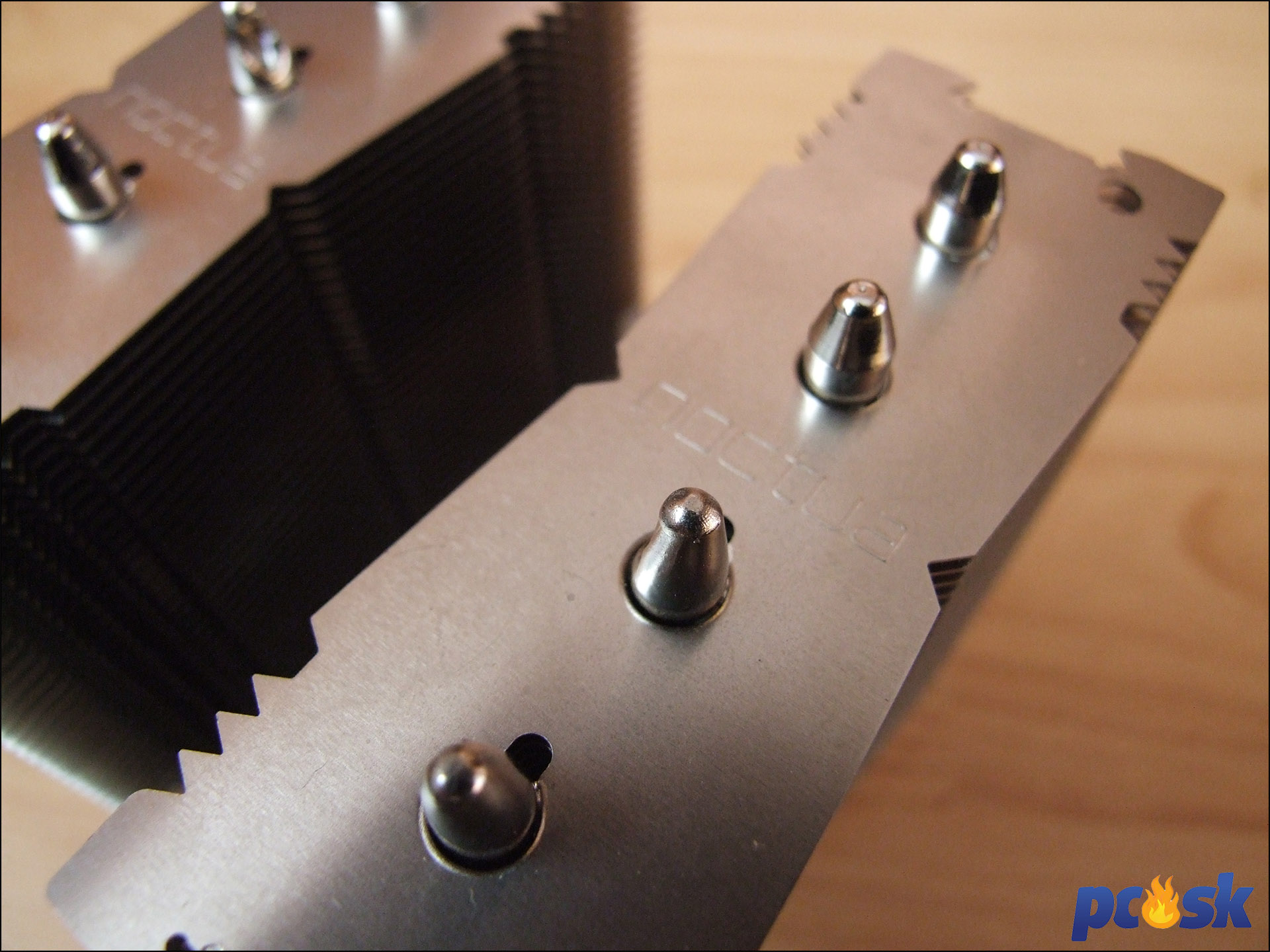

Po stránke konštrukcie neočakávajte nejaké experimentovanie. Ide o klasický dvojvežový chladič, ktorého každú vežu tvorí 35 nahusto poukladaných a poniklovaných rebier. Konštrukcia umožňuje osadenie rovno dvojicou 92mm ventilátorov, druhý si však musíte dokúpiť. S osadeným ventilátorom vzrastie výška chladiča iba nepatrne, asi o 2 mm.









Poniklovaná je aj štvorica heatpipes s klasickým priemerom 6mm ohnutá do tvaru U, ktorá sa stará o prenos tepla do rebier. Spracovanie a dizajn je na vysokej úrovni, no nezaostáva ani pevnosť a rebrá pri bežnom zaobchádzaní nezohnete.

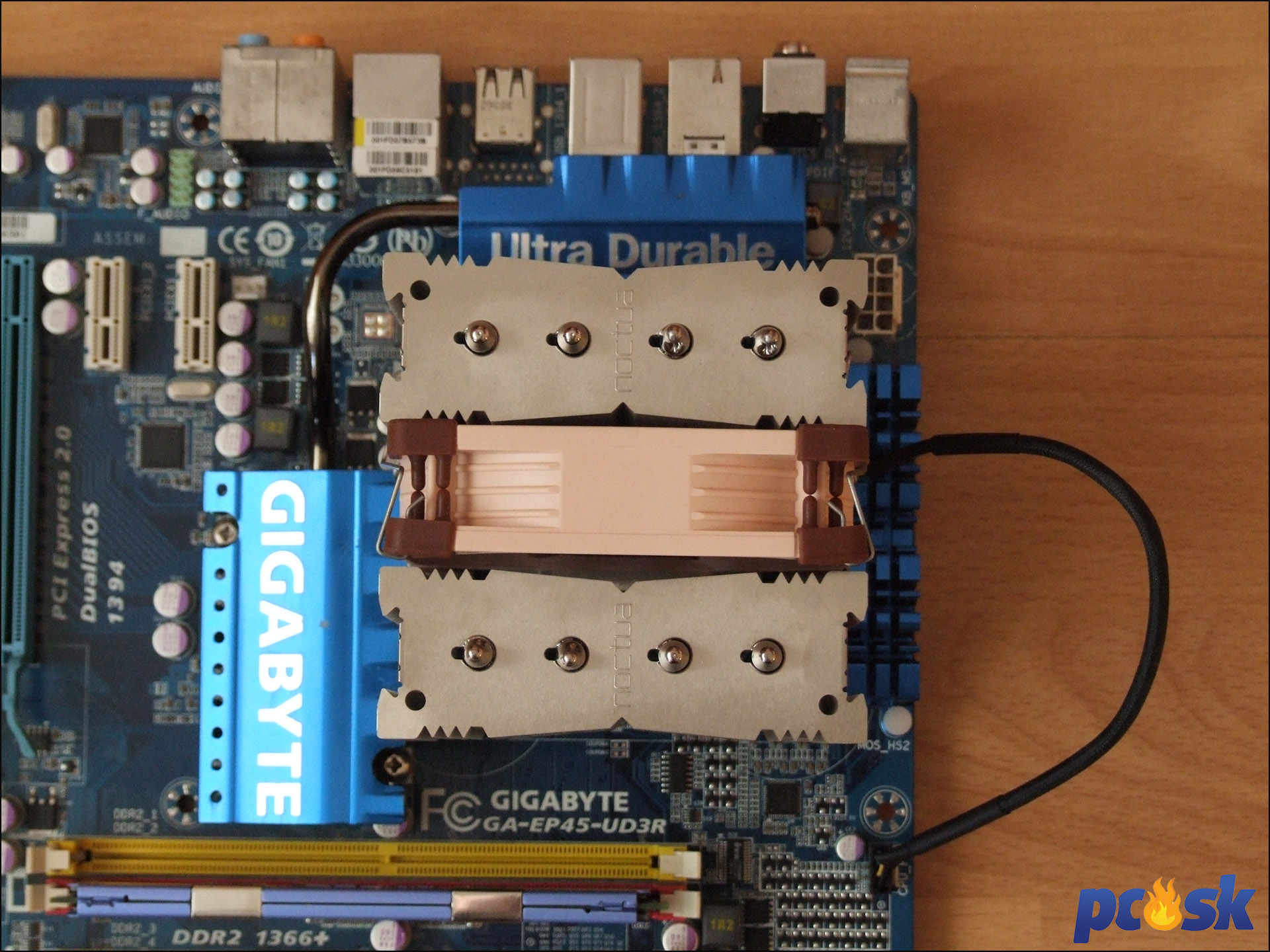

Dokonalá je aj základňa, ktorá je síce nie je vybrúsená do zrkadlového lesku, no je mierne vypuklá kvôli lepšiemu prítlaku na IHS. Pôdorys celého chladiča je veľký iba 95x95mm výsledkom čoho vám chladič nebude kolidovať s pamäťovými modulmi a ani s grafickými kartami na mini-ITX základných doskách. To samozrejme platí iba pri osadení jedným ventilátorom do stredu, pri osadení druhého na kraj môžu zavadzať pamäte ako si ukážeme neskôr pri montáži.







Keď už je reč o ventilátoroch, pribalený je jeden 92mm ventilátor NF-A9, ktorému je možné riadiť otáčky cez PWM v rozmedzí od 400RPM po 2000RPM. Ložiská nie sú žiadne béčka ale SSO2 a životnosť je tak viac ako 150 000h. Ide jednoducho o kvalitný 9cm ventilátor, ktorý sa samostane predáva s cenou od 16€. Malé rozmery a vysoké otáčky nebudili dojem veľkého ticha, no ako sa neskôr ukázalo nebolo to tak strašné ako som očakával.







Slabšiu výčitku by so smeroval dĺžke kábla (20cm), ktorá sa pri zapojení do vzdialenejšieho systémového konektora na doske ukazuje ako nedostatočná. Ako predlžovačku môžete použiť dodávaný LNA, s ním však maximálne otáčky klesnú o 500RPM. Na druhej strane pri použití na doskách malých formátov budú aj konektory bližšie k ventilátorom a tento problém tým pádom odpadá.

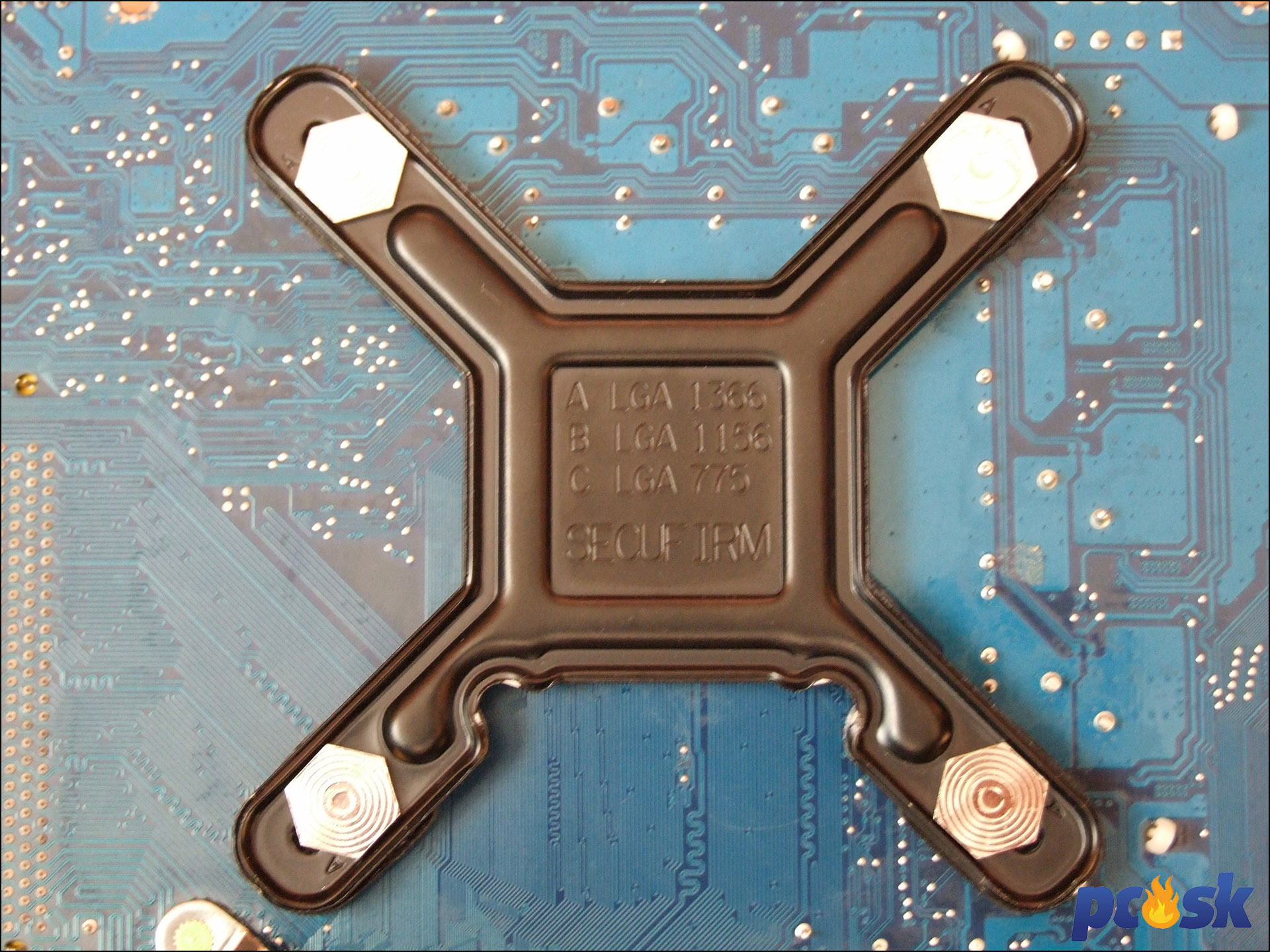

Montovať chladiče Noctua s montážnou sadou SecuFirm2 je ozajstná radosť. Nikde nečakajú žiadne nemilé prekvapenia, žiadne komplikácie či nedotiahnuté riešenia. Stačí prestrčiť skrutky cez patričné diery v kovovom backplate a následne backplate so skrutkami priložiť na spodnú stranu základnej dosky.

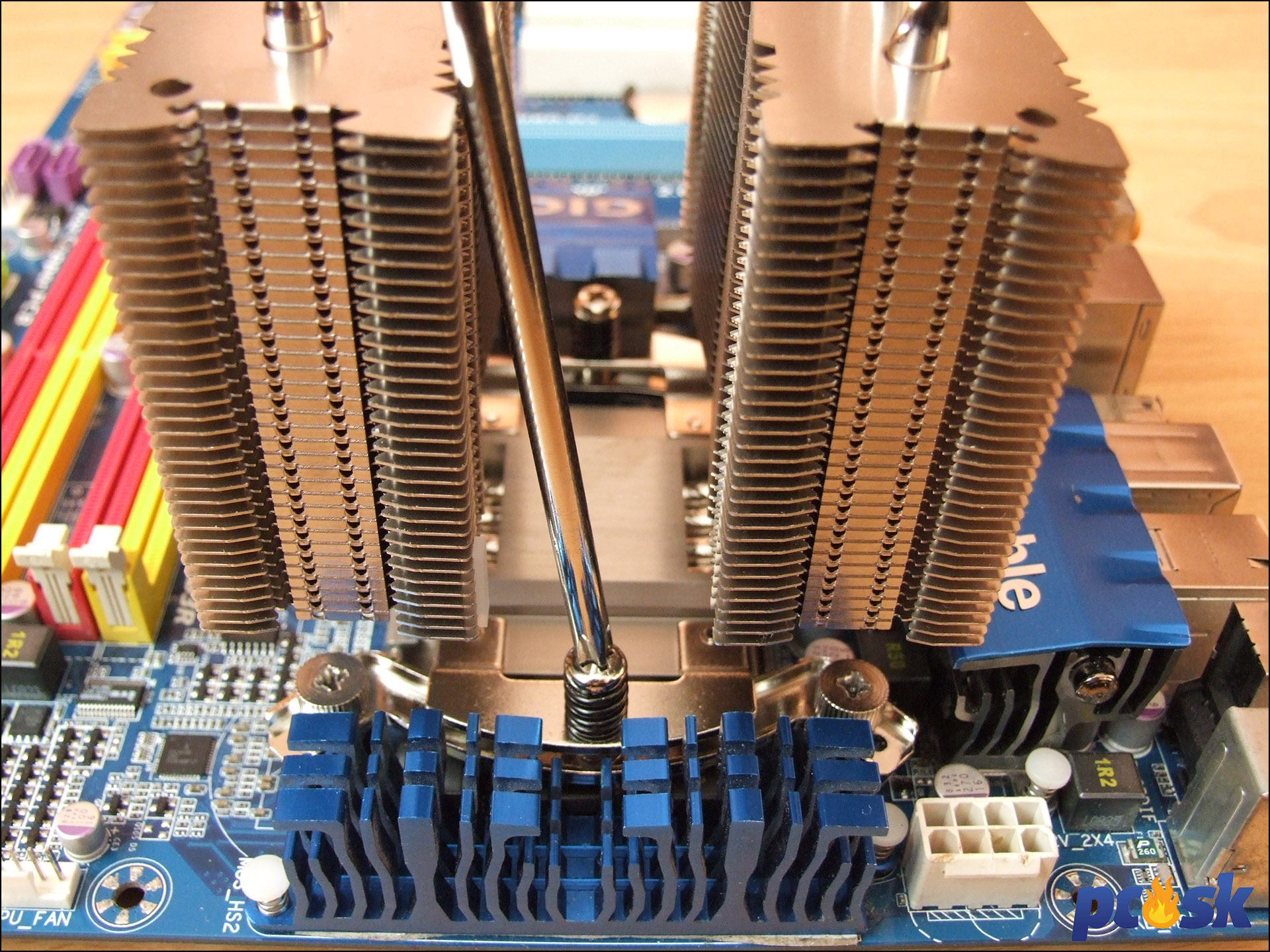

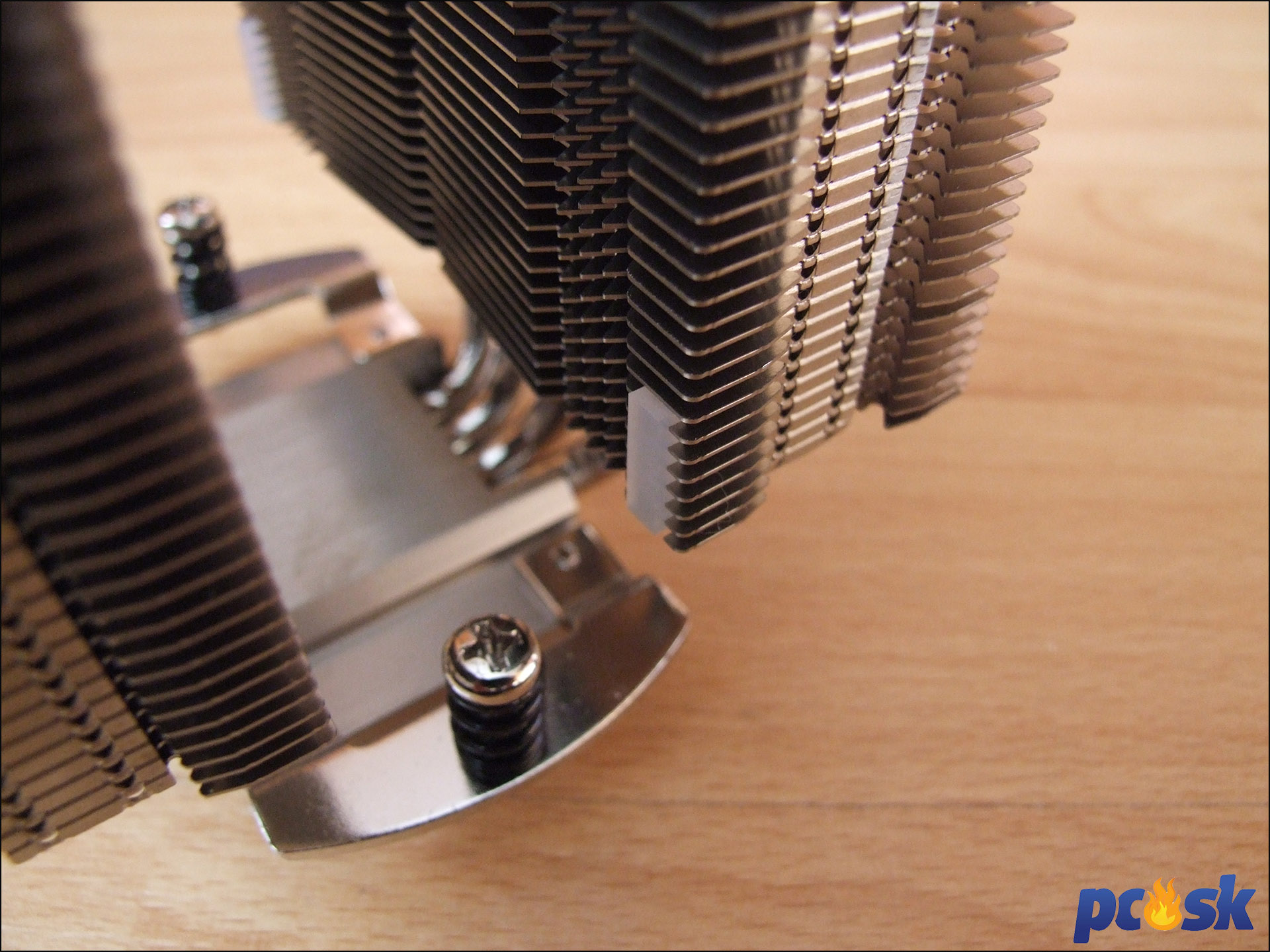

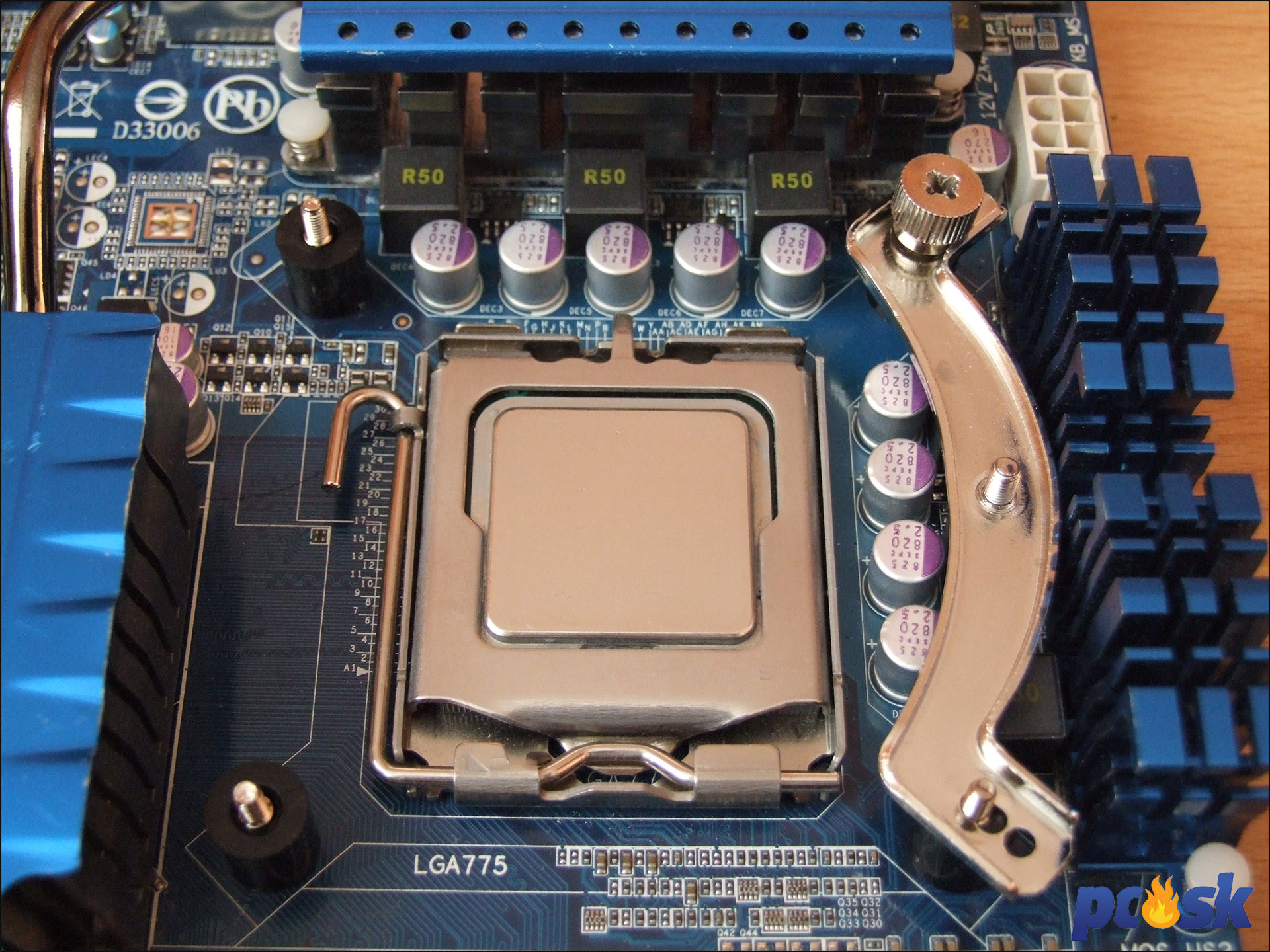

Na trčiace skrutky sa nasunú dištančné valčeky, na ktoré prídu kovové mostíky. Tie utiahneme maticami (vhod príde priložený skrutkovač) a priložíme pasív. Ten musí mať k základni prichytené želené úchyty so skrutkami, ktorými sa pripevní k mostíkom na doske. Hotovo. Jednoduché, rýchle, praktické. Navyše som nemal obavy o neistý prítlak chladiča k procesoru a mohol som pristúpiť k osadeniu ventilátora.









Aj tu si ma Noctua vždy získava nakoľko jednoduchý systém upevňovania montážnych spôn spôsobuje, že spony nevypadávajú z ventilátora pri manipulácii. Uchytenie ventilátora je tak záležitosťou niekoľkých sekúnd. Ak ste v balení nezaregistrovali antivibračné podložky nezúfajte – ventilátor má gumené podložky na rohoch už na sebe. Pre stredný ventilátor sú na pasíve dokonca malé plastové podložky. Šanca na ich stratenie je však pomerne veľká.

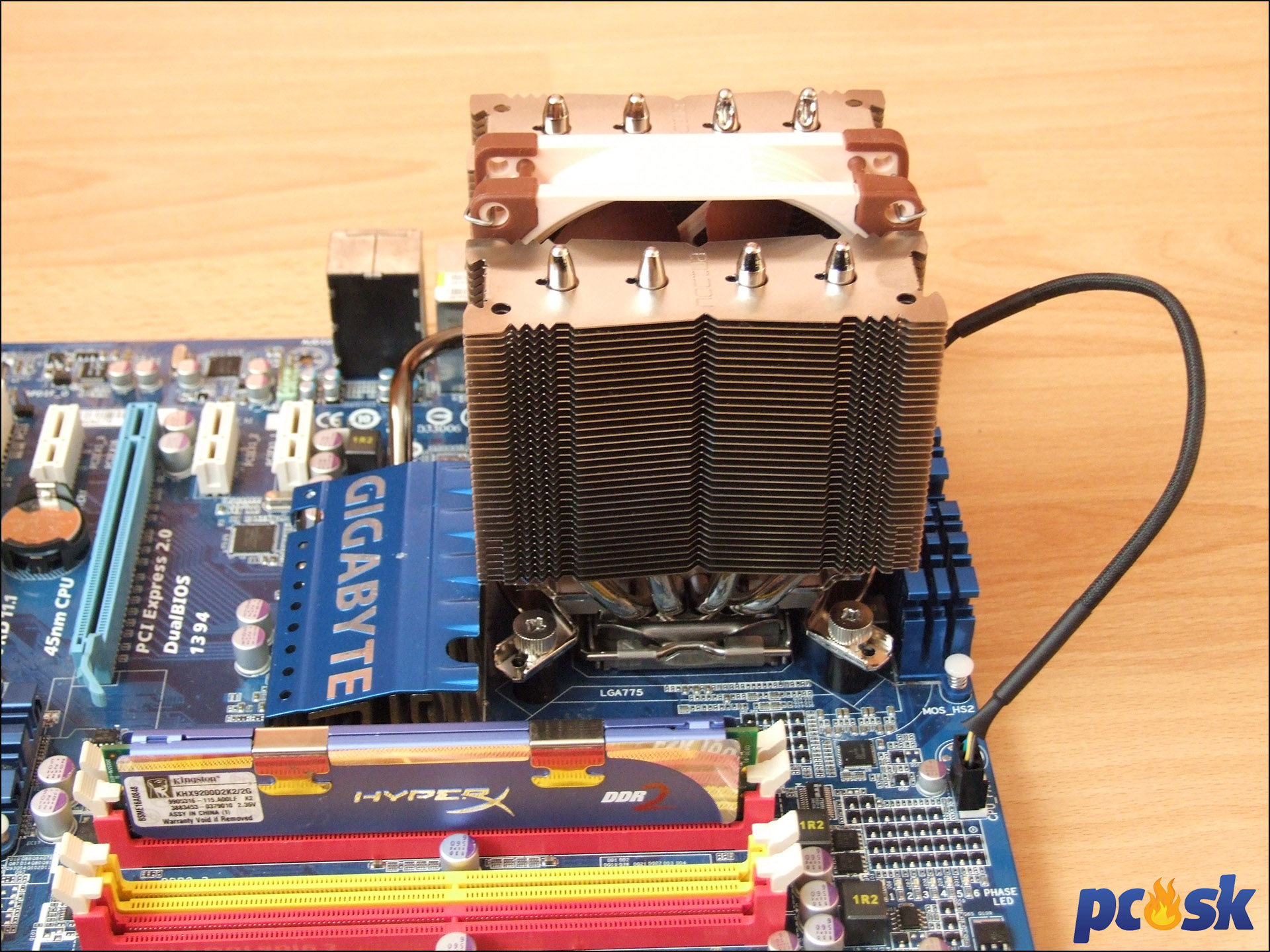

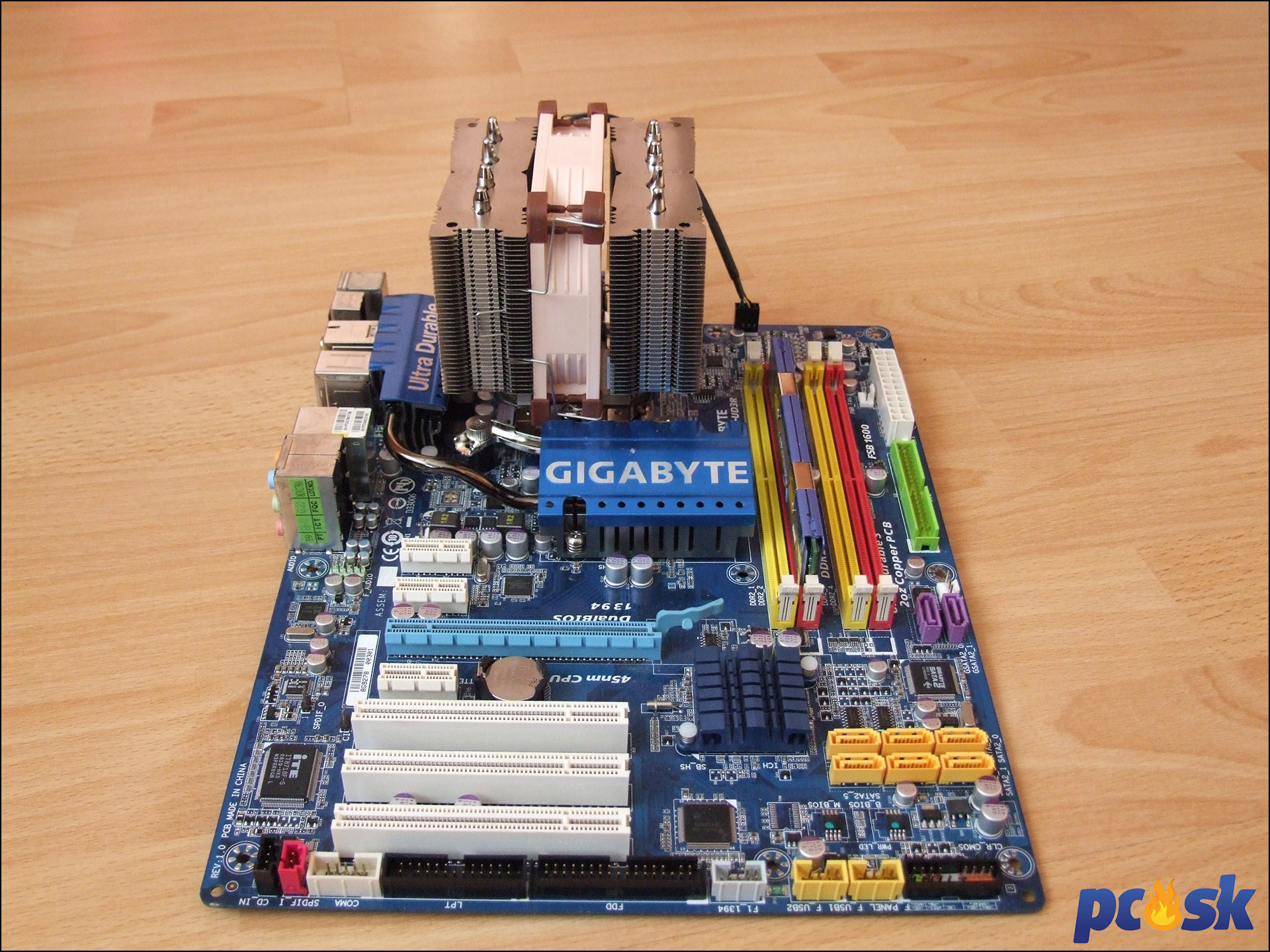

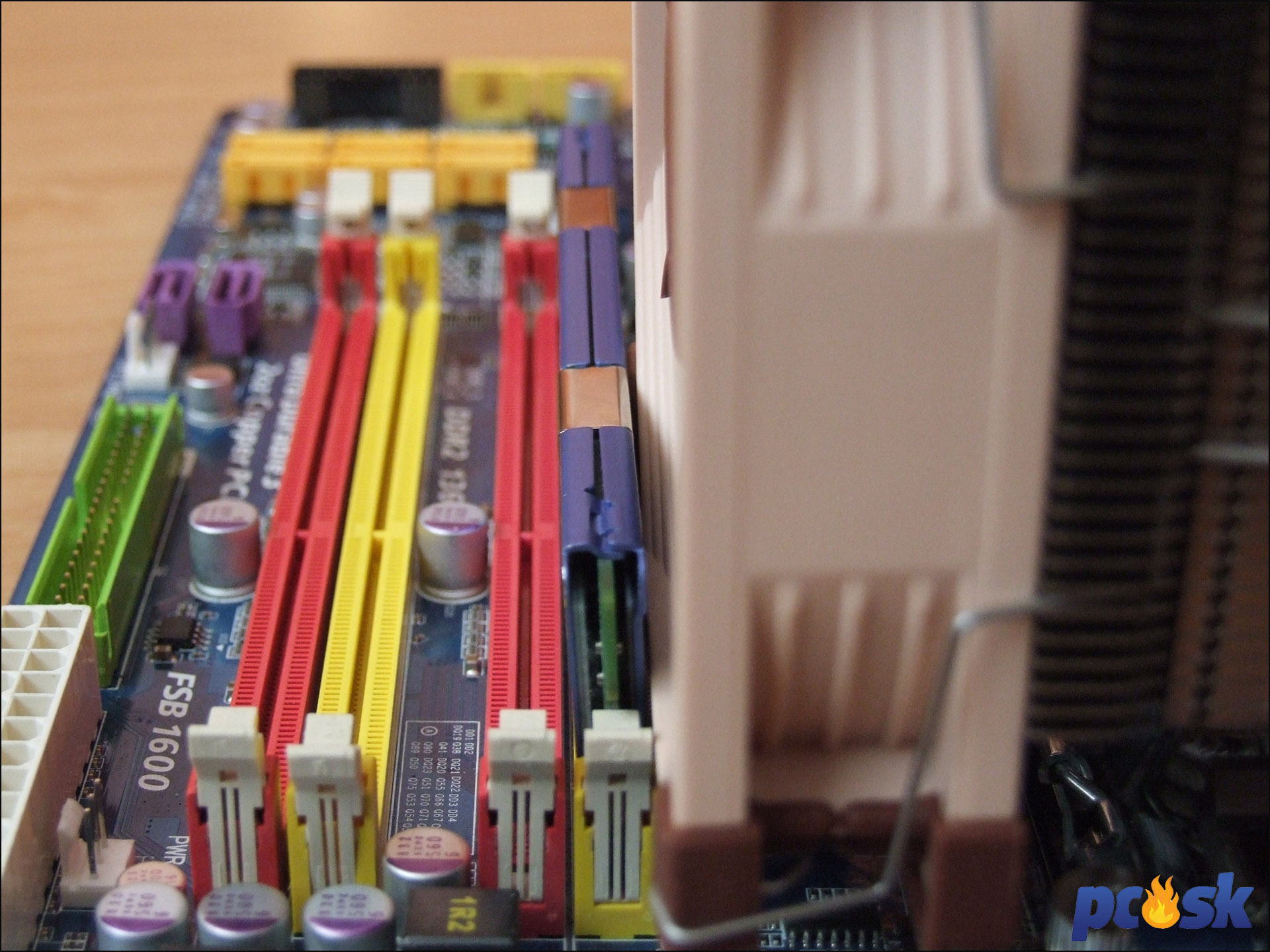

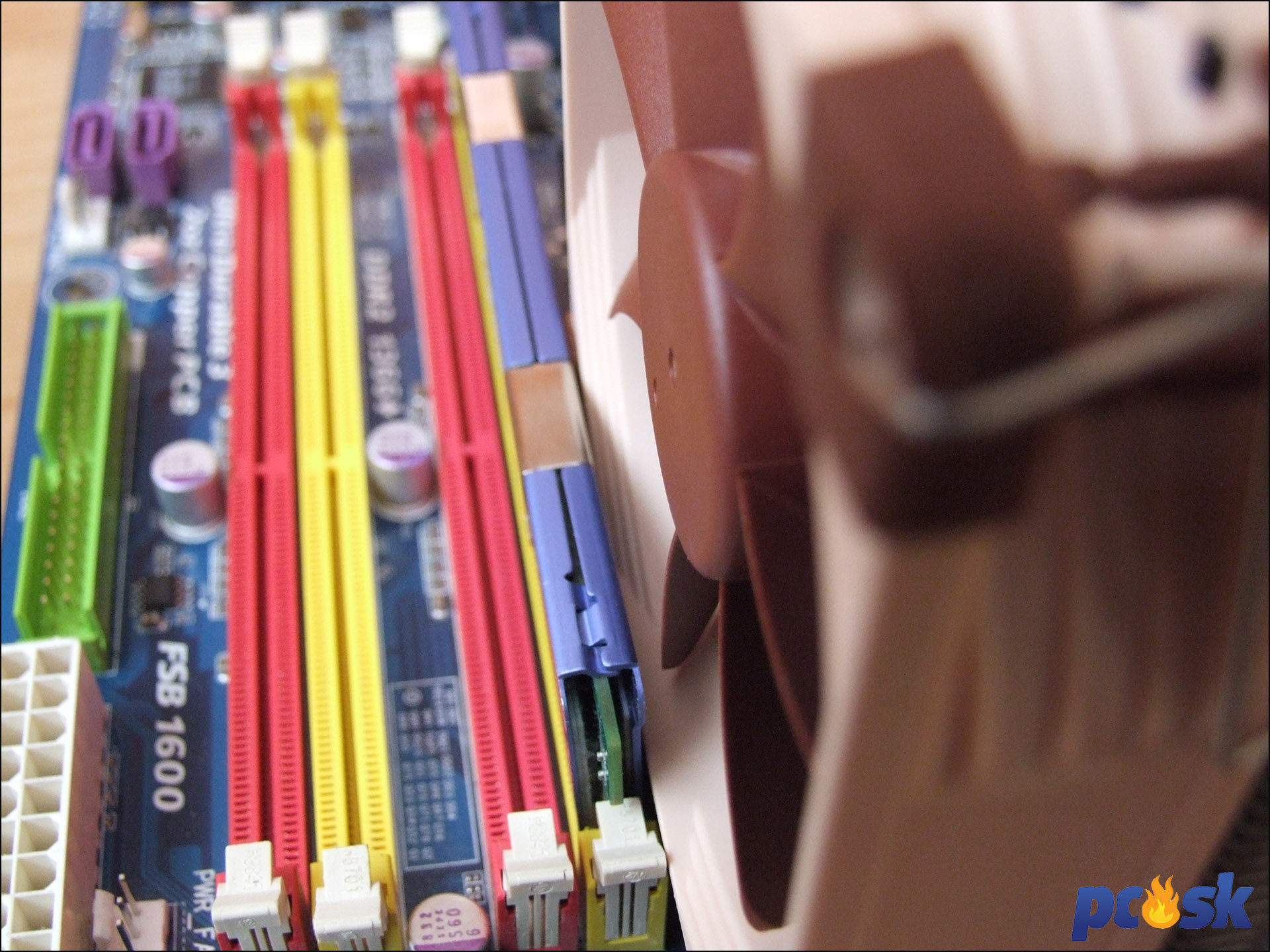

Malý chladič na našej doske ATX formátu nemal problém so žiadným prvkom v okolí. Pri osadení druhým ventilátorom však zasahoval veľmi tesne do prvého pamäťového slotu.

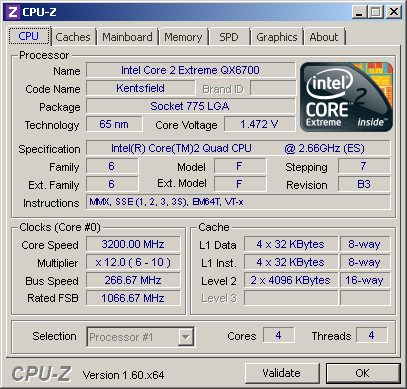

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

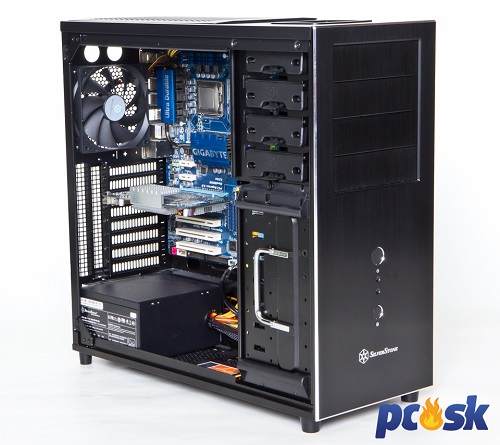

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.



Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.



Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.





V teste sme už mali podobné chladiče s veľkosťou ventilátora 9cm, ktorými bol napríklad SilverStone AR02 či Enermax ETX-N30-TAA, pričom druhý menovaný neprešiel žiadnym testom. Hoci išlo o chladiče s inou konštrukciou (mali 1 vežu) aj pri testovaní NH-D9L som trošku tŕpol, aby sa táto situácia nezopakovala. Našťastie tomu tak nebolo a chladič s prehľadom prešiel testom a to nie len pri maximálnych otáčkach ventilátora. Pri maximálnych otáčkach o chladiči vedieť budete no ide o aerodynamický hluk, ktorý môžete jednoducho skrotiť znížením otáčok.

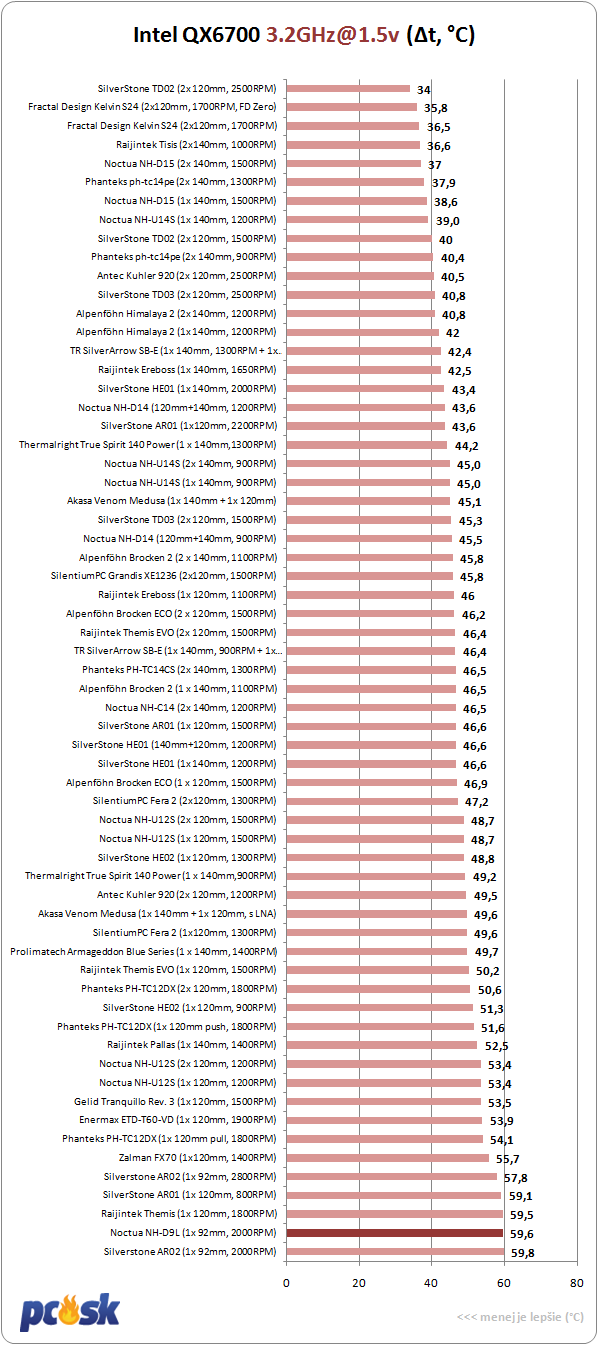

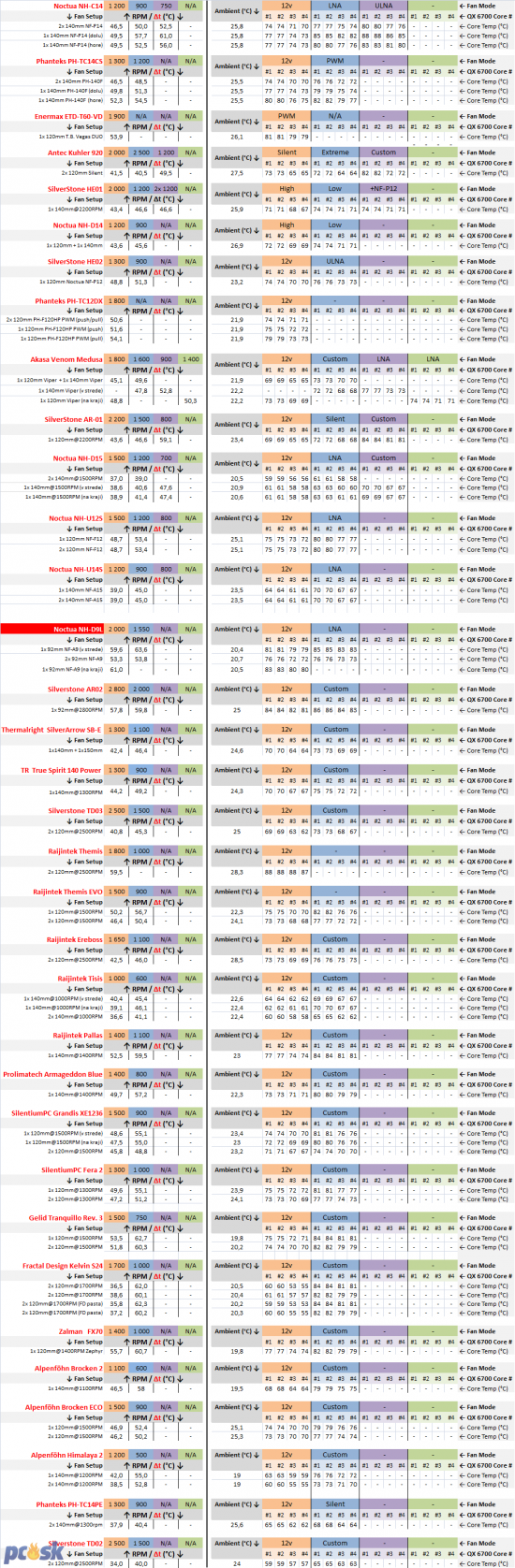

V tabuľke môžete vidieť, že som vyskúšal test aj s dvojicou ventilátorov NF-A9 a rôznymi konfiguráciami. Zázraky vzhľadom na malý heatsink nečakajte, no aj tak je to slušný výsledok. S dvojicou ventilátorov výkon vzrastie výraznejšie. Síce by to asi nikomu nenapadlo ale osadeniu jediného venitlátora na kraj sa oblúkom vyhnite, vzduch sa pomedzi husté rebrovanie k druhej veži dostatočne nedostane.



Jedinou vecou, ktorá bola nad sily chladiča je pasívny režim. Husté rebrovanie a malá plocha rebier nie je dostatočne dimenzovaná pre náš procesor aj napriek tomu, že v skrini bežali 3 systémové ventilátory. V skrini bez akéhokoľvek prietoku vzduchu sa tak pasívneho režimu u tohto chladiča radšej vyhnite.

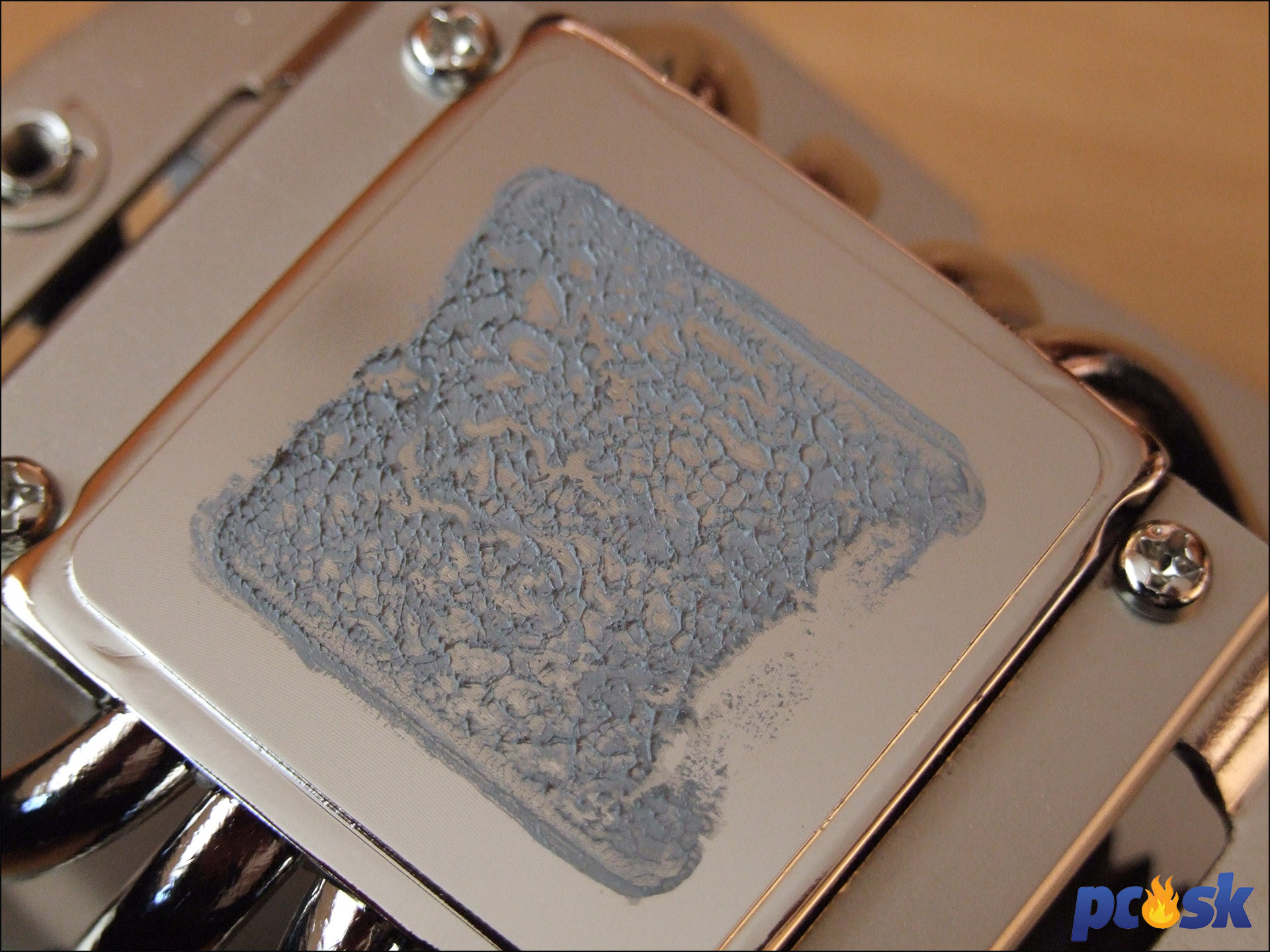

Prítlak základne k procesoru je vynikajúci a pasta sa rozotrela rovnomerne.







Noctua NH-D9L aj napriek svojim malých rozmerom nesklamala, skôr naopak prekvapila ma svojim výkonom v kompaktnom balení. Nebolo veľa 9cm chladičov, ktoré by sme mali v redakcii no NH-D9L patrí k tomu najlepšiemu v tomto segmente. Počnúc kvalitným balením a spracovaním, bohatým príslušenstvom cez výkon až po nadštandardnú 6-ročnú záruku.





Za kvalitu si necháva Noctua zaplatiť a výnimkou nie je ani tento model. Za 50€ možno podobne kvalitný chladič s takou výbavou nezoženiete, no výkonnejší určite áno. Na druhej strane výkon v takto malom balení by ste ťažko hľadali. Hold, kto chce to najlepšie musí si priplatiť.
