Corsair AX760i – skvelý v každom smere

K testovanému poľu zdrojov sa pridáva aj veľmi skúsený výrobca počítačových zdrojov, Corsair. Hneď na prvú recenziu kuriér priniesol skutočnú chuťovku. Dnes sa bude testovať digitálne riadený zdroj Corsair AX760i.

Corsair AX760i - Technické parametre

Digitálne riadenie umožní presnejšiu reguláciu napätí a nižšie zvlnenie na jednotlivých vetvách. Navyše možno tieto parametre sledovať za pomoci pribalenej redukcie.

V tejto sekcii si predstavíme zdroj po technickej stránke. To, čo je úloha zdroja v PC, nemusím snáď vysvetľovať, no opakovanie je matkou múdrosti.

Počítačový zdroj slúži na transformáciu sieťového napätia (u nás 230V) na napätia používané na napájanie komponentov v PC. Nedochádza len k transformácii samotného napätia, ale aj k premene striedavého napätia a prúdu na jednosmerné veličiny za pomoci usmerňovacích prvkov. Pre získanie maximálne lineárneho výstupu sa do zdroja zaraďujú rôzne filtračné prvky, ktoré sa starajú o čo možno najhladší priebeh napätia a prúdu na výstupe.

AX760i vyniká aj ďalšou, pre napájací zdroj podstatnou, vecou. Tou je, samozrejme, efektivita, ktorá sa v tomto prípade dočkala certifikácie platinum. V našom teste teda ide o prvý platinový zdroj. Uvidíme, ako veľmi sa bude odlišovať od zlatých kolegov.

Rozsah vstupného napätia je skutočne široký. Na vstup možno pripojiť napätie v rozsahu 90 – 264V. Vďaka tomu bude zdroj spoľahlivo fungovať na každej zostave, pripojenej v každom kúte sveta.

Corsair pre model AX760i uvádza nasledovné špecifikácie:

Už podľa parametrov je jasné, že ide o špičkový zdroj. Zdroj implementuje snáď všetko, čo by si vášnivý používateľ PC mohol želať. Ako bonus Corsair prináša zapojenie špeciálneho prevodníka, ktorý umožní z digitálneho procesora vytiahnuť informácie o tom, čo sa vo vnútri zdroja deje. Tieto informácie sú určite veľmi zaujímavé hlavne pre overclockerov, ktorí musia mať všetko, čo sa v ich zostave deje, pod kontrolou.

V tejto kategórii je plná modularita samozrejmosťou. Dodávané sú štandardné, jednofarebné káble, ktoré pôsobia skutočne vkusne. Sedemročná záruka priamo od výrobcu taktiež naznačuje, že Corsair si za svojim produktom stojí a nerobí mu problém ručiť za jeho plnú funkcionalitu celých sedem rokov.

Corsair AX760i - Balenie, Kabeláž

Corsair zostal verný štandardu. Zdroj balí v kartónovej škatuli, ktorá je samozrejme celá potlačená informáciami o produkte. Okrem zdroja nájdeme v balení aj nejaké to príslušenstvo. Opätovne, až na jeden prvok nejde o nič špeciálne, pri tomto druhu hardvéru sa len ťažko vymýšľa niečo, čo by mohlo nejakým dodatočným spôsobom zaujať zákazníka. Pri zdrojoch sa skôr kladie ohľad na kvalitu samotného hardvéru ako na príslušenstvo, ktoré ku zdroju dostanete.

Po vyprázdnení balenia sa nám naskytne pohľad na kompletné príslušenstvo, dokumentáciu, a samozrejme, samotný zdroj. Ten sa však skrýva v semišovej taške, v ktorej je vkusne zabalený. V podobnom balení je dodávané aj káblové príslušenstvo, ktoré je vďaka plnej modularite zdroja pomerne bohaté. Myslím, že sa nik nemôže sťažovať.

Produkt je v balení dostatočne chránený pri preprave k zákazníkovi. Výrobca nenechal nič na náhodu a škatuľu poriadne natlačil, a to tak, aby v nej nezostalo takmer žiadne miesto. Vďaka tomu sa jednotlivé súčasti balenia navzájom podopierajú a v škatuli skutočne nič samovoľne nebehá. Za balenie získava Corsair 100 bodov, špičkový prístup aj v tomto smere.

Corsair AX760i - Bližší pohľad, Vnútorné prevedenie

Poďme sa pozrieť na AX760i tak trocha podrobnejšie. Začnime tým menej podstatným, a teda exteriérom:

Vrchnú časť zdroja okupuje, ako inak, 12cm ventilátor. Ten je dodatočne chránený mriežkou. V strede mriežky v mieste, kde sa nachádza motorček ventilátora, nájdeme logo spoločnosti. To je prelepené priehľadnou fóliou. Mám to tak rád, človek si to potom viac užije, keď si to doma pekne poodlepuje.

Na spodku zdroja výrobca umiestnil nálepku, ktorá dopodrobna popisuje jednotlivé špecifikácie zdroja. Nájdete tu jak všetky splnené certifikáty, tak sériové číslo, modelové označenie, no nechýba ani podstatná časť, a to tabuľka, popisujúca maximálne zaťaženia pre jednotlivé vetvy na výstupe zdroja.

Po stranách výrobca umiestnil nálepky s vkusným logom a modelovým označením zdroja.

Ak sa pozrieme na zdroj čelne, vidíme veľmi, ale skutočne veľmi veľa konektorov. Tie slúžia na zapojenie pribalenej kabeláže. Celkovo možno ku zdroju pripojiť až 13 káblov + dodávanú redukciu pre Corsair Link™. Zaujímavosťou je aj samotestovacie tlačidlo. Vďaka nemu možno otestovať funkcionalitu zdroja už pred zapojením do samotnej zostavy.

Konektory 1-6 slúžia na pripojenie 6+2 PCIEx a 4+4 CPU kabeláže. Ku zdroju teda možno pripojiť hneď niekoľko grafických kariet súčasne. Zaujímavé je, že vedľa bloku konektorov s označením 1-6 sa nachádza ďalší blok, ktorý je taktiež označený od 1-6. Uvítal by som jednoznačnejšie označenie. Na druhú stranu je jasné, že 6-pinové konektory budú slúžiť na pripojenie kabeláže, ktorá ústi do MOLEX konektorov.

Poďme sa však pozrieť pod kapotu. Po rozobratí zdroja sa mi naskytol skutočne pekný pohľad. Takéto niečo som presne od tohto zdroja očakával. Interiér je hneď na prvý pohľad úhľadne usporiadaný, chladenie taktiež vyzerá dobre. Veľa malých chladičov umiestnených na takmer každej výkonovej súčiastke samostatne sme už videli pri rade MAX Revo od Enermaxu a tam sa osvedčil. Očakávam teda rovnaký úspech. Navyše, zdroj podporuje semi-pasívny chod. Z veľa malých chladičov teplo rýchlejšie vysála do prostredia, ako keby boli všetky výkonnostné prvky na jednom centrálnom chladiacom telese.

Vstupná filtrácia je riešená štandardne. Je zostavená z jedného X kondenzátora a až šiestich Y kondenzátorov. Nechýba, samozrejme, ani dvojica cievok.

Aktívny PFC obvod používa dva MOSFET tranzistory typu IPP60R199CP. Tieto tranzistory predstavujú v zopnutom stave odpor 199 mOhm. O tom vypovedá tzv. RDS charakteristika. Čím je tento odpor nižší, tým lepšie. Tento odpor vplýva na celkovú efektivitu zdroja. Výstup PFC je filtrovaný jedným 560 microF x 420V kondenzátorom od Chcemi-Con. Označená je prevádzková teplota 105 °C.

Celý tento obvod je riadený za pomoci DSP (Digital Signal Processor ), ktorý sa okrem iného stará aj o riadenie ostatku zdroja. Použitá je dvojica mikrokontrolérov C8051F310 a C8051F380, no srdce celej riadiacej elektroniky tvorí Freescale MC56F8014 (Digitálny signálny kontrolér so zbernicou LIN). C8051F310 tvorí analógovo – digitálny prevodník, C8051F380 sa stará o USB zbernicu.

V skratke k výstupu zdroja. Zdroj používa na výstupe transformáciu napätia typom DC-DC. V praxi to znamená, že celý zdroj transformuje sieťové striedavé napätie na jednosmerných +12V. Následne sa ďalšie transformačné prvky starajú o transformáciu týchto +12 na ďalších potrebných 3,3V a 5V. Toto zapojenie má pri použití kvalitných súčiastok skvelú vlastnosť, a to malé zvlnenie na sekundári pri 3,3V a 5V. Samozrejme sa tým zvyšuje celková efektivita zdroja.

+12V vetva používa až šesť MOSFET tranzistorov. Sú umiestnené na samostatnej doske spolu s filtračným obvodom a primárnym transformátorom. Použité sú špičkové tranzistory BSC030N04NS G.

+3,3V a +5V sú tvorené dvoma jednosmernými prevodníkmi. Každý z nich je umiestnený na samostatnej doske. Oba sú riadené integrovaným obvodom typu NCP1587A a ako výkonový prvok je použitá štvorica BSC050N03LS G MOSFET tranzistorov.

Zdroj si samostatne meria elektrické veličiny na výstupe a spracúva ich za pomoci DSP.

Keďže je zdroj plne modulárny, nesmie chýbať konzola so všetkými konektormi. Výrobca šikovne využil priestor medzi konektormi a osadil sem väčšinu kondenzátorov pre výstupný obvod.

O aktívne dochladzovanie sa postará 12cm ventilátor od Yate Loon Electronics s modelovým označením D12BH-12. Parametre ventilátora – 12V, 0,3A.

Myslím, že k vnútornému prevedeniu netreba extra komentár. Každý odborník na elektroniku musí zhodnotiť použitie kvalitných súčiastok, ako aj premyslené zapojenie. No a keby to nebolo dosť, digitálne riadenie a monitorovanie celého zdroja ako bonus, nech sa páči.

Corsair AX760i - Testovanie, Metodika

Testovanie napájacích zdrojov je bezpochyby komplikovaná záležitosť. Na meranie je jednoznačne najvhodnejšia samostatná testovačka napájacích zdrojov (PSU Tester – umelá záťaž tvorená výkonnými tranzistormi, ktoré sa starajú o zaťaženie jednotlivých vetiev). O niečo podobné sme sa u nás v redakcii pokúsili, no neustále je čo vylaďovať, a tak len dúfame, že do budúcnosti práve tento prvok vstúpi do našich recenzií.

Ako reálna záťaž nám poslúži naše testovacie PC, ktoré beží na AMD platforme. Vsadili sme na veľmi hladnú grafickú kartu, ktorá dostatočne vystresuje akýkoľvek napájací zdroj. Základnú dosku celej zostavy tvorí MSI 870S-C4F (FX). Nie je to nič špeciálne, no použitie drahšej, či nejakým spôsobom kvalitnejšej základnej dosky nie je na náš účel potrebné.

Osadený procesor AMD Phenom ll X4 20  dokáže pri pracovnej frekvencii 3GHz na jadro vyžmýkať zo zdroja pri plnom zaťažení niečo málo cez 110W.

Zostava je osadená jedným pamäťovým modulom Patriot 4GB DDR3 1333MHz CL9 Signature Line.

Procesor chladí pasívne osadený chladič s Peltiérovým článkom o výkone 50W. Tento masívny pasív dochladí dvojica integrovaných ventilátorov v skrinke Antec Three hundred two.

Hlavným žrútom bude, ako už isto tušíte, grafická karta. AMD Radeon HD 6990 spotrebuje enormné množstvo energie. Testovacia vzorka, ktorá zostala v redakcii, vynikajúco poslúži ako primárna záťaž najdôležitejšej +12V vetvy. Výrobca na stránke vyžaduje minimálne 750W zdroj, ktorý dokáže dodať samostatne do dvoch 8-pin PCI Express napájacích slotov po 150W. Pre optimálny beh pri osadení dvoch kusov tohto modelu sa odporúča osadenie 1,2 kW zdroja.

Grafická karta beží na továrenských frekvenciách, procesor je pretaktovaný na 3,0 GHz na jadro. Napätia neboli zvyšované ani pre CPU ani pri GPU.

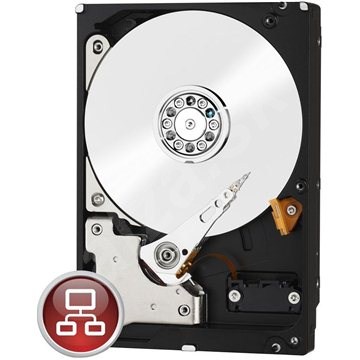

Zostava je osadená jedným pevným diskom, a to konkrétne Western Digital Red 2000GB 64MB cache. Výrobca uvádza maximálnu spotrebu pri čítaní či zápise 4,4W.

Testovací softvér

Jednotlivé komponenty budeme zaťažovať za pomoci rôznych softvérových nástrojov. Ako primárny zaťažovací softvér poslúži známy OCCT. Ten dokáže zaťažiť jak procesor, tak grafickú kartu samostatne, ale aj naraz. Ponúka aj tzv. PSU test, pri ktorom bude PC vyťažené na maximum.

Pri zaťažení sme merali zvlnenie napätia na zdroji. Toto zvlnenie vyjadruje odfiltrovanú striedavú zložku na jednotlivej vetve. V ideálnom prípade je amplitúda striedavej zložky napätia nulová. ATX norma definuje povolené minimá a maximá pre hodnoty zvlnenia napätia na jednotlivých vetvách. Hodnota amplitúdy sa meria ako Peak to Peak, a teda celková veľkosť amplitúdy zvlnenia.

Zdroj teda možno považovať za stabilný ak vyhovuje tejto norme, a jeho napätia na výstupoch jednotlivých vetiev nedosahujú zvlnenia väčšieho ako je uvedené v tabuľke.

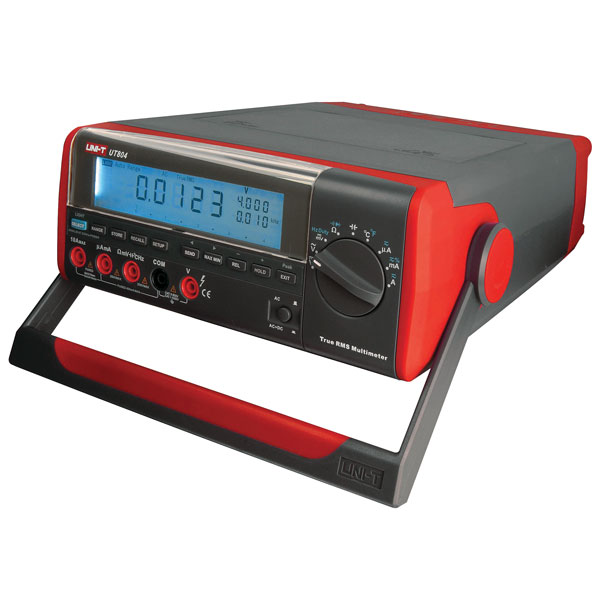

Okrem toho sa meralo samozrejme aj samotné napätie na jednotlivých vetvách. Ako merací prístroj poslúžil laboratórny multimeter UNI-T UT803. Zvlnenie napätia sa meralo na digitálnom osciloskope ETC M520.

Ako simuláciu reálnej záťaže som sa rozhodol použiť overený 3DMark Vantage, ktorý dokáže dať počítaču poriadne zabrať. Opäť sa meralo napätie na jednotlivých vetvách, ako aj priebežné zvlnenie počas testu.

Corsair AX760i - Softvérové vybavenie, Corsair Link

Slová softvérové vybavenie a počítačový zdroj dlho nešli dokopy. Prečo by aj, veď poväčšine platí, čím jednoduchšia konštrukcia a menej prvkov, ktoré môžu spôsobovať zvlnenie alebo podobný parazitný jav, tým lepšie. Niekomu však jedného pekného dňa napadlo, využiť znalosti z digitálnej regulácie pri počítačovom zdroji. A tak nejak asi vznikol Corsair Link.

Celý systém pritom funguje úplne jednoducho. Teda, ak sa bavíme na teoretickej úrovni, praktická realizácia je samozrejme pomerne komplikovaná a osadenie takého modulu vyžaduje kompletne premyslené zapojenie, ako aj naprogramovanie riadiacich kontrolérov.

Ako prvé je za potreby zapojiť do predpripraveného COM portu dodávanú káblovú redukciu. Tá pravdepodobne obsahuje nejaký prevodník. Nasledovne sa druhá strana redukcie zapojí priamo do dosky v mieste, kde sa zapájajú dodatočné USB porty. Toto riešenie je logické, nakoľko by bolo pomerne nepraktické vyvádzať USB kábel von zo skrinky a následne ho zapojiť do USB konektora. Zapojenie je tým pádom kompletné, je potrebné nainštalovať softvér.

Softvér stiahnete na stránke výrobcu. V čase recenzie bol dostupný softvér vo verzii  2.3.4816. V tejto verzii softvér podporuje aj najnovší operačný systém od Microsoftu, Windows 8.

Užívateľské rozhranie je pomerne jednoduché, skladá sa celkom z piatich záložiek, menovite System, Groups, Graph, Power a Options.

Prvá záložka poslúži ako akýsi uvítací interface. Je užívateľsky modifikovateľný, možno nastaviť typ skrinky na pozadí, ako aj náhodne rozhádzať virtuálne meracie sondy po skrinke. Najskôr sa mi to akosi celé nepozdávalo, no po dlhodobej skúsenosti som usúdil, že je dodávaný softvér pomerne slušne použiteľný po miernej modifikácii.

Nasledujúce dve záložky, groups a graph, slúžia v podstate na to isté ako tá prvá. Zmení sa len typ zobrazovania veličín. V prípade skupín je zobrazovaná aktuálna nameraná hodnota. Jednotlivé hodnoty zo senzorov možno prerozdeliť do skupín.

 Tretia záložka zobrazuje vybrané veličiny meniace sa v čase v podobe časovo  závislého grafu.

Zaujímavou je najmä štvrtá záložka. Tu užívateľ vidí momentálnu efektivitu, momentálny príkon, výkon, hodnoty napätí na vstupe i výstupe, teplotu zdroja, ako aj otáčky ventilátora. V skratke, užívateľ má na obrazovke kompletnú informáciu o tom, čo sa vo vnútri plechovej škatuľky, inak nazývanej ako počítačový zdroj, deje. No a keby to nebolo dosť, pre každý konektor možno nastaviť samostatne ochranu pred prúdovým preťažením (OCP). Nestačím vychádzať z úžasu. Síce mi je jasné, že  väčšine užívateľov nič podobné netreba, počítam s tým, že bežný užívateľ kúpi lacný zdroj a nezaujíma sa o pridanú hodnotu. Za mňa pomyselný palec hore.

Posledná záložka umožní užívateľovi meniť základné nastavenia samotného programu, ako aj povoliť logovanie nameraných hodnôt, či upgrade firmwaru cez internet.

Corsair AX760i - Výsledky testovania - OCCT, Teplota, Spotreba zostavy

OCCT testovanie +12V vetva

OCCT CPU

OCCT Lin.

OCCT GPU

OCCT PSU

OCCT testovanie +5V vetva

OCCT CPU

OCCT Lin.

OCCT GPU

OCCT PSU

OCCT testovanie +3,3V vetva

OCCT CPU

OCCT Lin.

OCCT GPU

OCCT PSU

V tomto prípade sa nám napätie na +3,3V vetve mierne rozkmitalo. Stále je však namerané zvlnenie nízke a plne spadá do ATX normy. Maximálna nameraná hodnota zvlnenia činí 11,353mV.

Teplota a spotreba zostavy

Vysoká účinnosť sa do určitej miery prejavila na celkovej spotrebe zostavy. Zatiaľ najlepší výsledok z testovacieho poľa.

V tomto teste ťažko porovnávať s tým, čo sme namerali pri zdrojoch s aktívnym chladením. Corsair AX760i však zapadá medzi semi – pasívne chladené zdroje. Z toho logicky vyplýva zvýšená teplota pri stave IDLE alebo pri miernom zaťažení. Výhodou však zostáva nulový hluk zo strany zdroja. Nakoľko sú použité len kvalitné súčiastky, ktoré sú pomerne predimenzované, zdroju neprekáža operovať pri vnútornej teplote do 50°C.

Corsair AX760i - Výsledky testovania - 3DMark Vantage, Účinnosť

+12V vetva

Napätie na tejto vetve je skutočne stabilné. Takto nejak by som si to predstavoval pri každom zdroji, za ktorý si výrobca vypýta peniaze navyše. Namerané napätia sa pohybovali v rozmedzí 12,08V až 12,11V. Počas testu sa napätie na +12V vetve menilo v rozmedzí zanedbateľných 0,03V (30mV). Vskutku skvelý výsledok.

+5V vetva

Taktiež možno konštatovať veľmi stabilné hodnoty napätí počas celého testu. To sa menilo na +5V vetve v rozmedzí od 5,02V do 5,05V. Rozdiel napätí v tomto prípade len 30mV. Taktiež skvelý výsledok.

+3,3V vetva

Najmenej zaťažená vetva vykazovala aj najmenšie výkyvy počas testu. Namerané minimum predstavuje 3,31V, maximum, ktoré sa vyskytlo na +3,3V vetve počas testu, bolo 3,33V. Rozdiel len 20mV vraví za všetko.

Účinnosť

Vysoká účinnosť je určite pýchou každého kvalitného zdroja. Plugloadsolutions udelilo tomuto kúsku certifikát 80 PLUS Platinum. Zdroj vykazuje vysokú účinnosť pri každom type zaťaženia. V rozmedzí od 20%-100% účinnosť presahuje 90%, čo môžeme len pochváliť. Skvelé výsledky dosahujú aj merania priebehu napätia voči prúdu. Sínusovky sa doslova prekrývajú a nedochádza k takmer žiadnemu časovému oneskoreniu. Opätovne skvelý výsledok.

Corsair AX760i - Záver

Dnes sme si predstavili jeden špičkový výrobok. Mať dobrý zdroj je rozumné, no mať perfektný zdroj je určite ešte lepšie. AX760i je skutočne perfektný. A to vo všetkých ohľadoch.

Konštrukčne niet čo vytknúť. Štandardná konštrukcia s 12cm ventilátorom. Semi-pasívny mód zabezpečí absolútne ticho pri nižšom zaťažení. Aj keď sa ventilátor roztočí, nie je ho počuť. Zaujímavé je, že aj pri pasívnom, či minimálnom dochladzovaní si zdroj zachoval skvelé teploty a zostal pomerne chladný. Aj keby ste zdroj prevádzkovali v horúcej skrinke, nemusíte sa obávať prehriatia. Corsair AX760i dokáže fungovať  spoľahlivo pri teplotách do 50°C.

Zvlnenie na jednotlivých vetvách vykazuje skutočne nízke hodnoty. V tomto ohľade zdroj z testovanej štvorice nemá konkurenciu a predbieha svojich rovesníkov na plnej čiare. Niet sa čomu čudovať, digitálna regulácia napätí, ako aj osadená filtrácia, očividne spĺňa svoju úlohu dokonale.

Poteší aj plná modularita. Vďaka nej možno do zdroja zapojiť len tie káble, ktoré skutočne potrebujete. Lepšie sa tak udrží poriadok v skrinke, čo môže mať za následok kvalitnejší airflow vo vnútri skrinky. Káble sú vo farbe samotného zdroja. Jednofarebnú kabeláž nevidíme často, no napriek tomu sa mi tieto monochromatické káble skutočne páčili a vo vnútri čiernej skrinky nerušia. Skvelé riešenie pre niekoho, kto má rád čistý dizajn a nerád sa nechá rušiť farbami, ktoré nezapadajú do farebnej schémy skrinky.

V závere musím ďalej vypichnúť unikátnu softvérovú výbavu, ktorá bude pre laika príjemným bonusom. Ak sa však do elektrotechniky vyznáte, garantujem Vám, že budete Corsair Link využívať veľmi často, nakoľko ide o komplexný systém, ktorý by som po skúsenosti s AX760i uvítal u každého highendového zdroja.

Zdroju možno vytknúť maximálne tak vysokú cenu. Na trhu je k dispozícii veľa výkonovo ekvivalentných zdrojov. Mnohé z nich určite podávajú dobrý výkon. Corsair AX760i však nie je len dobrý, je skvelý. Ak chcete TOP zdroj bez kompromisu s pridanou hodnotou, AX760i od Corsair môžem len odporučiť. Udeľujem TIP REDAKCIE.

Graf ceny produktu Corsair AX760i poskytuje server Heureka.sk

Nakoniec ponúkam porovnanie všetkých zdrojov, ktoré sme do dnešného dňa u nás v redakcii otestovali.
