V dnešnej recenzií vám priblížime produkt od výrobcu známeho najmä v profesionálnom audio priemysle. Predstavíme si externú poloprofesionálnu zvukovú kartu Cakewalk UA-1G. Značka Cakewalk patrí pod známu firmu Roland.
Vyhovovalo by vám mať všetky audio zariadenia prepojené jedným zariadením, ktoré zvládá správu viacerých vstupov či výstupov naraz? Hľadáte externú zvukovú kartu vhodnú na prenášanie? Čítajte ďalej...
Cakewalk ako taký....
UA-1G je vo svojej najjednoduchšej podstate externá zvuková karta, ktorá sa pripája k PC prostredníctvom notoricky známeho USB portu. Výrobcovi sa však podarilo do neveľkej škatuľky napratať omnoho viac, ako býva u konkurencie zvykom. Cakewalk UA.1G nie je iba taká obyčajná zvuková karta. Vo svojich útrobách skrýva možno viac ako si pri prvom pohľade stihnete všimnúť.

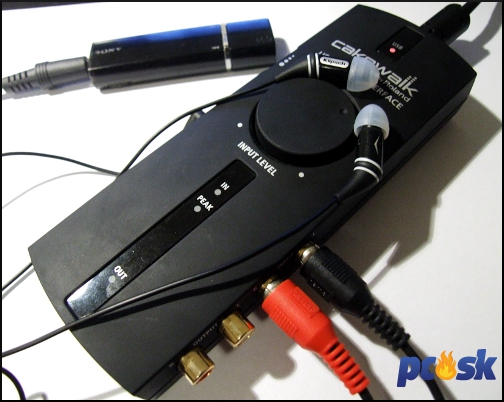

Pri čelnom pohľade na zariadenie urdrie do očí veľké koliesko popísané ako „INPUT LEVEL“. Nad potenciometrom vidno malú slabosvietiacu diódu signalizujúcu úspešné pripojenie k počítaču či notebooku. Pod potenciometrom nájdeme ďalšiu sadu signalizačných diód. Zhora sú popísane ako „IN“->“PEAK“->”OUT”. Význam týchto signalizačných a regulačných prvkov si vysvetlíme neskôr.
Zo zadnej strany zariadenia zaujme panel mikroprepínačov. Ich funkčnosť je vysvetlená taktiež na rube zariadenia. Vysvetlivky vystupujú z tela zariadenia no sú slabo čitateľné. Výrobca ich mohol prifarbiť, a tým zabezpečiť ich lepšiu čitateľnosť.

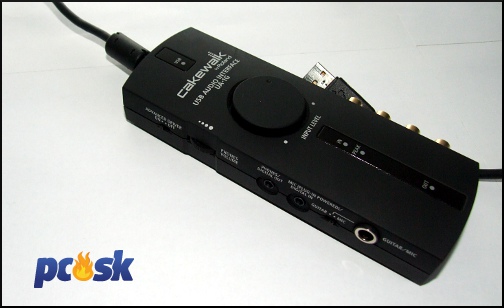

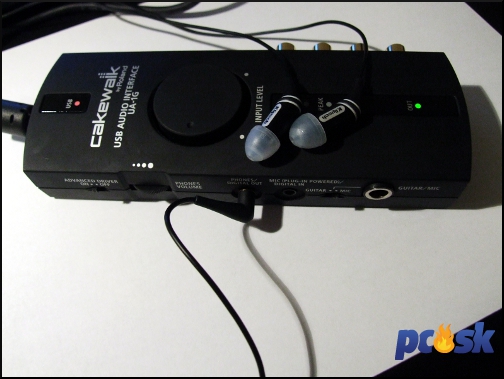

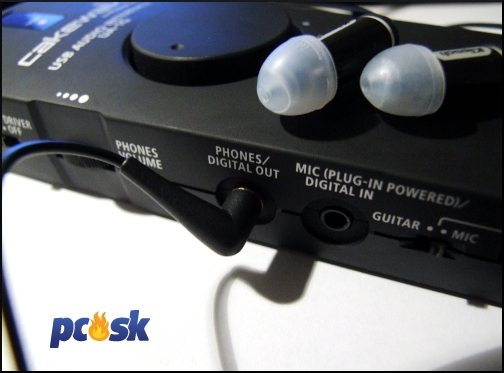

Naľavo nájdeme zľava: prepínač „Advanced driver“, potenciometer na reguláciu hlasitosti výstupu na slúchadlá, výstup na slúchadlá kombinovaný s digitálnym výstupom zo zariadenia, vstup pre mikrofón kombinovaný s digitálnym výstupom, prepínač nahrávaného zariadenia(Guitar/Mic), 6,3 mm jack samicu pre pripojenie mikrofónu alebo elektrickej gitary.
Z pravej strany možno na zariadení vidieť vstup a výstup vyvedený na koaxiálnej samici. Farebná separácia pravého a ľavého kanála ako aj popis jednotlivých vývodov je samozrejmá.
Celé zariadenie je vcelku ľahučké. Vnútornosti externej zvukovej karty sú vsadené do vkusnej škatuľky zhotovenej z matného plastu. Práve za tento ťah výrobcu veľmi chválim pretože vďaka použitej matnej úprave exteriéru zabezpečil menšiu náchylnosť na prichytávanie nečistôt. Taktiež na zariadení nezostávajú vo veľkej miere otlačky prstov.
Inštalácia zariadenia
Zvuková karta od Cakewalk sa pripája k PC pomocou notoricky známeho USB portu. Karta pomocou tohoto rozhrania komunikuje s PC no zároveň cezeň čerpá energiu. Napájanie zvukovej karty teda zvláda 1 USB port, žiadne ďalšie zdroje energie nie sú pre plnohodnotnú činosť zariadenia potrebné.
Po zapojení zvukovej karty do USB portu počítača či notebooku vás operačný systém (v našom prípade windows vista business 64bit) vyzve k inštalácii ovládača, keďže si sám s inštaláciou neporadí. Nasleduje teda stiahnutie ovládačov zo support stránky Cakewalku. Treba si dať pozor na konkrétnu verziu operačného systému, ovládače sa tiež delia na 32 a 64 bitové.
Po spustení inštalačného procesu budete vyzvaní inštalátorom na odinštalovanie akéhosi implicitného ovládača windowsu, ktorý sa aj tak nenainštaloval ... Preto odporúčam nainštalovať ovládače ešte pred pripojením zvukovej karty. Inak sa vám môže stať, že budete stále dokola odinštalovávať ovládač windowsu. Po odinštalovaní fiktívneho ovládača nasleduje reštart PC, ktorý je nevyhnutný... po znovuspustení operačného systému nepripájajte zvukovú kartu, kým znova nepustíte inštalátor a nedokončíte inštaláciu ovládačov.
Ovládače si ešte vyžiadajú vašú pozornosť pri potvrdení dôveryhodnosti zdroja ovládača. Stačí potvrdiť dôveryhodnosť a inštalácia bude prebiehať ďalej.
Po krvopotnom doinštalovaní ovládačov môžete zvukovú kartu konečne pripojiť k PC. Na čelnom paneli zvukovej karty sa rozsvieti červená dióda s nápisom USB, ktorá signalizuje korektné pripojenie k PC, na ktorom sú korektne nainštalované ovládače. Bez nainštalovaných ovládačov sa karta jednoducho vypne, z čoho samozrejme vyplýva jej nepoužiteľnosť.

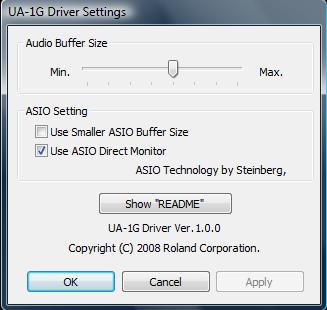

Interface, ako aj obsah ovládačov, ktorých nainštalovanie uberie dosť energie, je veľmi skromný. Ako je možno vidieť na obrázku, žiadne záložky, žiadne ťažké nastavovačky. V podstate jediné, čo sa dá nastaviť je veľkosť audio zásobníka (buffer). Ďalšie možnosti umožňujú zapnutie ASIO Direct monitor technológie, ďalej v ovládačoch nájdeme možnosť použitia menšieho ASIO zásobníka v prípade problémov s prehrávaním. O čom pojednáva technológia ASIO sa dočítate v priloženom linku. Nutná znalosť angličtiny (http://en.wikipedia.org/wiki/Audio_Stream_Input/Output ) !

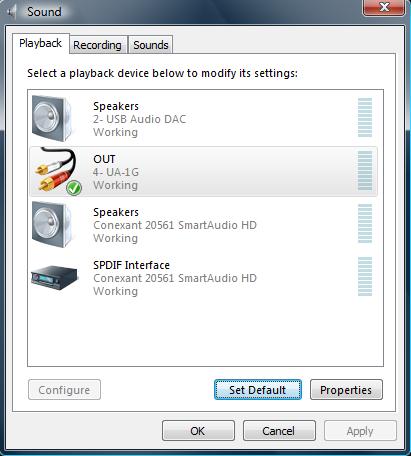

Ďalšia dôležitá vec pri spojazdnení zvukovej karty je určenie priority prehrávania vo windowse. V Ovládacích paneloch pod záložkou Zvuk (SOUND) nastavíme UA-1G ako implicitné zariadenie(SET DEFAULT) pre prehávanie (PLAYBACK). Po potvrdení nastavenia bude operačný systém externú zvukovú kartu považovať za implicitné zariadenie pre prehrávanie zvukov. Je možné, že spustené aplikácie budú vyžadovať znovuspustenie pre zaregistrovanie zmeny systémového nastavenia.
Konektivita
Čo všetko sa dá očakávať od poloprofesionálneho zariadenia od Cakewalk? Na prvý pohľad by ste asi nečakali nič moc. Pri pohľade bližšom však určite každý zostane v nemom úžase z konektivity tak malého zariadenia.
Vstupy
Do zariadenia môžete posielať signál na spracovanie viacerými cestami.
Prvou a najjednoduchšou cestou je samozrejme cez USB port. Zvuková karta Cakewalk je schopná cez integrovaný D/A prevodník konvertovať vstupný digitálny signál vedený cez USB port na signál analógový, ktorý je schopný rozhýbať membrány vašich audiozariadení.
Druhou cestou, ako do zariadenia priviesť signál, je cez „digital in“ zdierku, ktorú nájdeme na ľavej strane zariadenia. Cez túto zdierku môžete do zariadenia púšťať na spracovanie digitálny signál z ľubovoľného zariadenia pre konverziu na signál analógový, ktorý dokáže zvuková karta poslať poprípade ďalej pre ďalšie spracovanie či zosilnenie.
Cez tú istú zdierku je možné pripojiť mikrofón a pohodlne napríklad cez Bypas vo zvukovej karte reprodukovať práve to, čo je do mikrofónu hovorené, poprípade nahrávať do PC cez jednoduchý Voice recorder.
Ďalšia možnosť, ako dostať do zvukovej karty signál, je cez Analog input, ktorý nájdeme na pravej strane zariadenia. Cez dvojicu cinch konektorov možno do zvukovej karty poslať signál už externe skonvertovaný na analógový signál. V reále to vyzerá tak, že je možné signál nahrávať či ďalej posielať na zosilnený slúchadlový výstup, poprípade len predĺžiť signál napríklad z mp3 prehrávača, kazetového prehrávača, gramofónového predzosilňovača či v podstate čohokoľvek, čo je schopné vyviesť signál cez cinch konektory.
Predpokladám, že ďalšou možnosťou ako dostať signál do tejto poloprofesionálnej zvukovej karty, je cez 6,3 mm jack konektor, ktorý sa nachádza na ľavej strane zariadenia. Podľa popisov na zariadení som usúdil, že do daného konektora je možné pripojiť externý mikrofón či elektrickú gitaru.
Každy jeden vstupný signál je možné veľmi efektívne a elegantne regulovať pomocou veľkého „kolieskového “ potenciometra na čele zariadenia. Spracovanie vstupného signálu indikuje „IN“ dióda, ktorá sa nachádza hneď pod potenciometrickým regulátorom priepustnosti tohoto signálu. Pri veľmi silnom vstupnom signále zasvieti výstražná dióda „PEAK“, ktorá je lokalizovaná pod diódou „IN“. Práve na zregulovanie intenzity vstupného signálu a následné zamedzenie vstupného pretaženia skvelo poslúži regulátor.
Výstupy
Zo zvukovej karty je možné dostať signál troma spôsobmi.
Prvý je cez digitálny výstup. Túto možnosť využijete ak potrebujete vytiahnuť z PC digitálny signál a na jeho spracovanie použijete externý D/A prevodník a nie ten, ktorý sa nachádza v UA-1G.
Druhá možnosť je použiť slúchadlový výstup, ktorý je kombinovaný s digitálnym výstupom. Výstup na slúchadlá je zosilnený integrovaným slúchadlovým zosilňovačom.
integrovaný zosilovač si s náročnejšími slúchadlami neporadí najlepšie
Posledná možnosť výstupu zo zariadenia je pomocou dvoch cinch konektorov, ktoré sa nachádzajú na pravej strane zariadenia. Signál nie je zosilnený!
Kvalita I/O
Cakewalk UA.1G sa ukázal byť vcelku dobrý prevodník z digitálu na analóg. Opačne platí však detto! Zariadenie disponuje v skutku kvalitným výstupom. Prednes mi prišiel byť dostatočne neutrálny, badal som mierne zosilnenie na strednom pásme, slabší dôraz na bas. Bas nebol plne pod kontrolou zariadenia a už pri miernom preťažení prevodníka začína vyvádzať na výstupe nechcené veci. Napríklad som pozoroval zahltenie celého pásma pásmom stredným, čím zanikol celý detail nahrávky. Aj preto je veľmi dôležité nastavenie správneho „INPUT“ levelu pomocou potenciometra. Toto platí viacnásobne pri nahrávaní zvuku z externého zdroja.

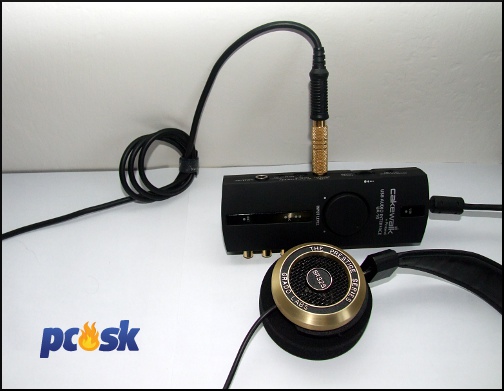

O zosilnenie signálu pri použití slúchadiel sa postará integrovaný slúchadlový zosilňovač, ktorý si poradí s vybudením menej až stredne náročných slúchadiel.
Na zadnej strane zariadenia je dokonca možné meniť vzorkovaciu frekvenciu dekódovania signálu. A to opäť platí aj pre nahrávanie. Zvuková karta si s prehľadom poradí s reprodukciou 24bitových nahrávok. Maximálna povolená vzorkovacia frekvencia je 96kHz.
Kvalita nahrávaného signálu dosť závisí od kvality nahrávaného média, respektíve v prípade nahrávania hovoreného slova či spevu, od kvality mikrofónu.
Obrovskou výhodou celého zariadenia je určite jeho obrovská konektivita. S prehľadom môžete mať cez Cakewalk prepojených viacero zariadení. Taktiež nie je problém použiť integrovaný slúchadlový zosilňovač pre akékoľvek externé zariadenie (napríklad mp3 prehrávač). Jednoducho do zvukovej karty z prehrávača privediete analógový signál, ktorý si môžete cez potenciometer ľubovoľne zosilniť. Taktiež nie je problém cez análog „OUT“ vyviesť signál z PC do povedzme AVR recievera, ktorý je zapojený na domáce kino alebo podobne.
Taktiež nahrávanie svojich obľúbených kaziet či lp platní nie je pre Cakewalk žiaden problém.
Celkovo by som kvalitatívne výstup zhodnotil ako dobrý. Pre nahrávanie platí to isté.
Zvuková karta Cakewalk UA-1G si určite nájde svojich zástancov. Cakewalk je kompletné riešenie pre ľudí, ktorí si svoje audio zariadenie radi nosia so sebou a potrebujú mať kontrolu nad viacerými zariadeniami naraz. Zákazníkmi však budú určite aj ľudia, ktorí si radi nahrajú svoje staré kazety či platne, poprípade sa amatérsky venujú nahrávaniu.
Kompletné špecifikácie ako aj ovládače nájdete na tomto linku.
Za zapožičanie zvukovej karty Cakewalk UA-1G ďakujeme eshopu Sluchatka.net
