Navis 240 - Montáž

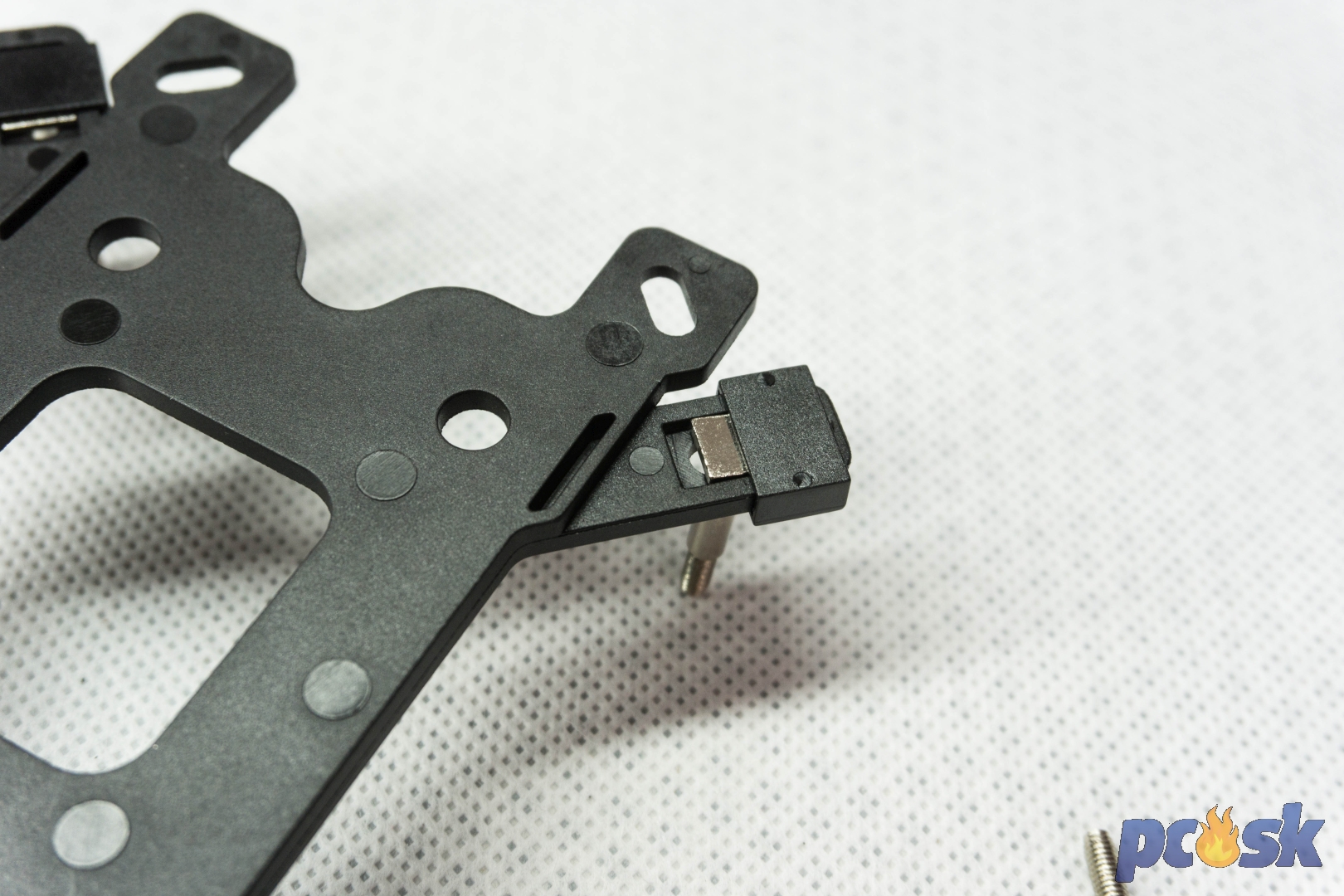

Prichytenie chladiča už tradične začína od montáže backplate - tá je z tvrdeného plastu. Podľa procesoru a príslušnej pätice, musíte dať do backplate montážne skrutky. Aby vám nevypadávali z backplatu, tak ich z opačnej strany prichytíte nasúvacími držiakmi.

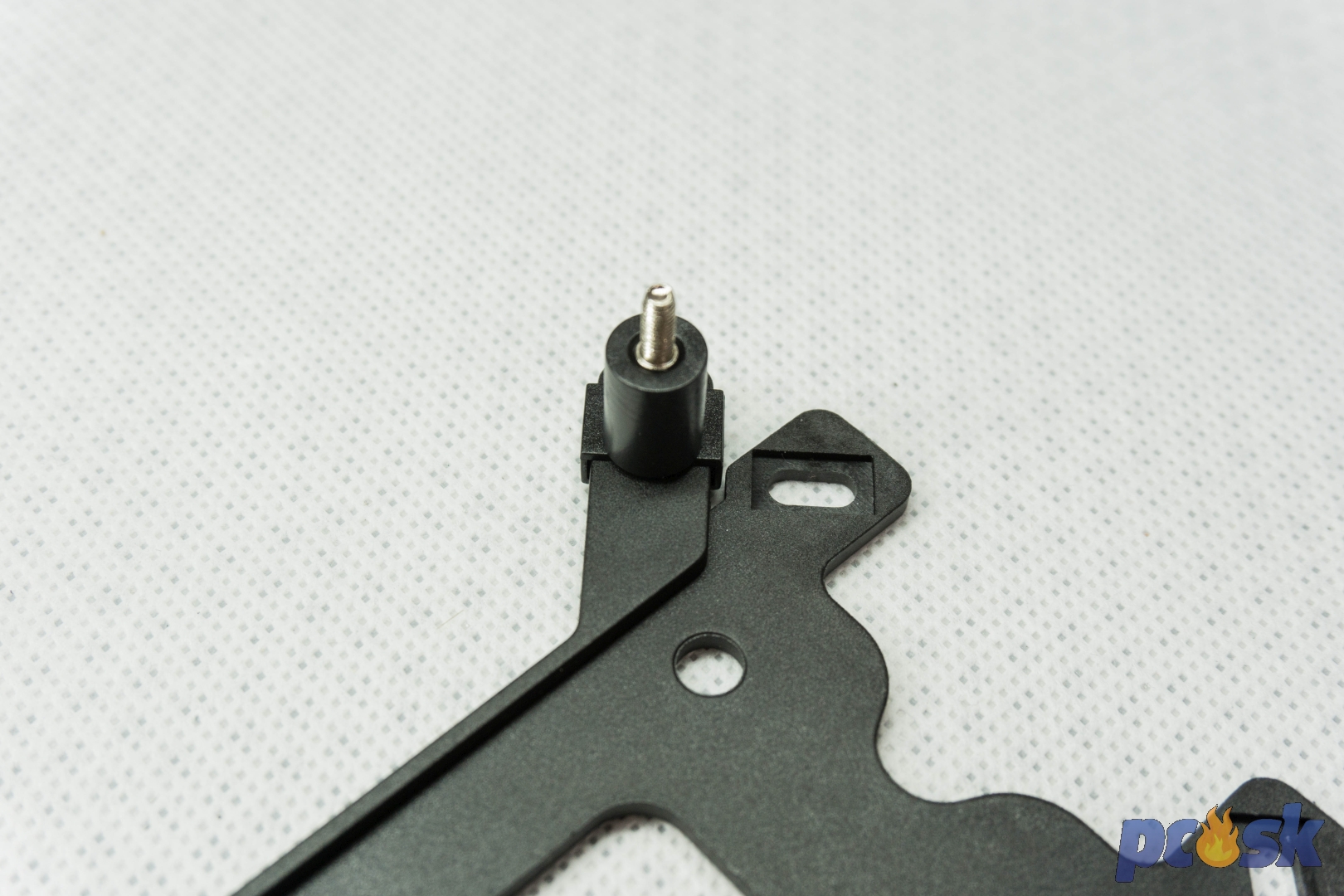

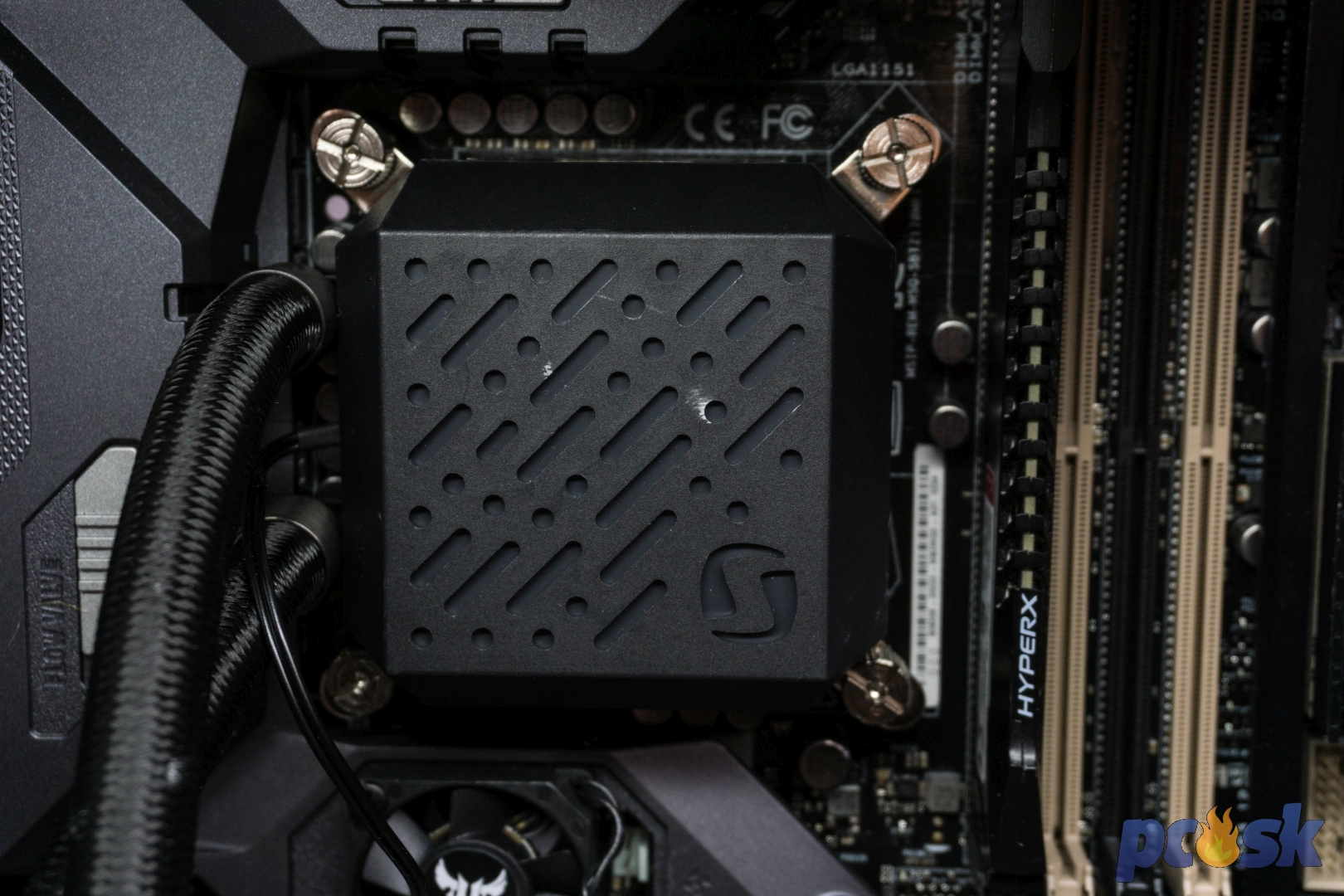

Backplate so skrutkami prestrčíte cez matičnú dosku a na vytŕčajúce skrutky položíte dištančné valčeky. Na blok CPU chladiča primontujete prítlačné spony (každá drží na dvoch skrutkách) a jediné, čo ostáva je blok priskrutkovať k doske. Napájanie bloku resp pumpy je riešené cez SATA pripojenie, ventilátory sa pripájajú klasicky cez 4PIN. V príslušenstve nájdete Y kábel, kam ventilátory zapojíte a do dosky tam pripojíte len jednu koncovku.
