Pretaktovanie, teploty
Gigabyte Z97N-Gaming 5
Kto pravidelne číta naše recenzie základných dosiek už vie, že v sekcii pretaktovanie sa žiadne rekordy nelámu. Vinu na tom nesie procesor s neodomknutým násobičom. Aj tak je možné frekvenciu jemne popohnať vyššie pomocou zvyšovania BCLK. Na Z97N-Gaming 5 bola doska ochotná naštartovať korektne s BCLK 105MHz. Takt procesora bol 4093,14MHz, počítač však neprešiel testom Cinebench. S BCLK vyšším ako 105MHz už nechcel počítač ani nabootovať.
V BIOSe ani na doske nehľadajte žiadne tlačidlo, ktorým by sa automaticky zostava pretaktovala. Kompletné pretaktovanie tak je v rukách užívateľa. Je to trochu škoda nakoľko konkurencia podobné funkcie ponúka. Navyše ma vytáčala jedna nepríjemná vec. Po neúspešnom pretaktovaní (napr. pri nastavení vysokej hodnoty BCLK) sa počítač síce zapol, no nič sa nezobrazilo. Monitor zhasol, počítač išiel a bolo vybavené. Čakal som, že v takejto situácii počítač zobrazí hlásku v podobe "pretaktovanie bolo neúspešné" a zobrazí možnosť ísť do BIOSu kde by sa problém vyriešil. Nič také sa však nestalo a tak som musel zakaždým vymazať CMOS a ponastavovať všetko odznovu. Keby mala doska aspoň tlačidlo pre vymazanie CMOS na zadnom panely...
Rozsahy napätí a ich kroky
- CPU VRIN External Override: 1V - 2,270V (0,01V)
- CPU Vcore: 0,5V - 1,797V (0,001V)
- GPU Graphics Voltage (VAXG): 0,5V - 1,7V (0,001V)
- CPU Ring Voltage: 0,8V - 1,797V (0,001V)
- CPU System Agent Voltage: -0,3V - 0,397V (0,001V)
- CPU I/O Analog Voltage: -0,3V - 0,397V (0,001V)
- CPU I/O Digital Voltage: -0,3V - 0,4V (O,001V)
- PCH Core: 0,65V - 1,3V (0,005V)
- PCH IO: 1,050V - 1,9V (0,005V)
- DRAM Voltage (kanál A/B): 1,160V - 2,1V (0,02V)
- BCLK: 80MHz - 120MHz (0,01MHz)
CPU VRIN External Override: 1V - 2,270V (0,01V)
CPU Vcore: 0,5V - 1,797V (0,001V)
GPU Graphics Voltage (VAXG): 0,5V - 1,7V (0,001V)
CPU Ring Voltage: 0,8V - 1,797V (0,001V)
CPU System Agent Voltage: -0,3V - 0,397V (0,001V)
CPU I/O Analog Voltage: -0,3V - 0,397V (0,001V)
CPU I/O Digital Voltage: -0,3V - 0,4V (O,001V)
PCH Core: 0,65V - 1,3V (0,005V)
PCH IO: 1,050V - 1,9V (0,005V)
DRAM Voltage (kanál A/B): 1,160V - 2,1V (0,02V)
BCLK: 80MHz - 120MHz (0,01MHz)
Gigabyte Z97X-Gaming 3
Situácia s pretaktovaním bola u väčšej dosky doslova a do písmena rovnaká. Maximálne BCLK, ktoré doska zniesla je 105MHz, Cinebench sa však už s touto hodnotou nekamarátil a prešiel na hodnote BCLK 104MHz. Ani na tejto doske nehľadajte žiadne tlačidlo pre automatické pretaktovanie zostavy. Rovnaké nepríjemnosti s pretaktovaním a vymazávaním CMOS ma sprevádzali aj tu.
Rozsahy napätí a ich kroky
- CPU VRIN External Override: 1V - 2,40V (0,01V)
- CPU Vcore: 0,5V - 1,8V (0,001V)
- GPU Graphics Voltage (VAXG): 0,5V - 1,7V (0,001V)
- CPU Ring Voltage: 0,8V - 1,8V (0,001V)
- CPU System Agent Voltage: -0,3V - 0,4V (0,001V)
- CPU I/O Analog Voltage: -0,3V - 0,4V (0,001V)
- CPU I/O Digital Voltage: -0,3V - 0,4V (O,001V)
- PCH Core: 0,65V - 1,3V (0,005V)
- PCH IO: 1,050V - 1,9V (0,005V)
- DRAM Voltage (kanál A/B): 1,160V - 2,1V (0,02V)
- BCLK: 80MHz - 120MHz (0,01MHz)

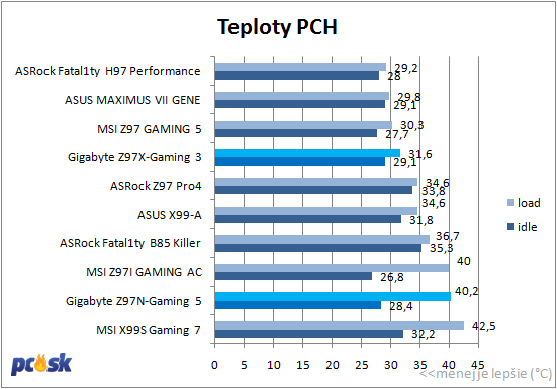

Teploty

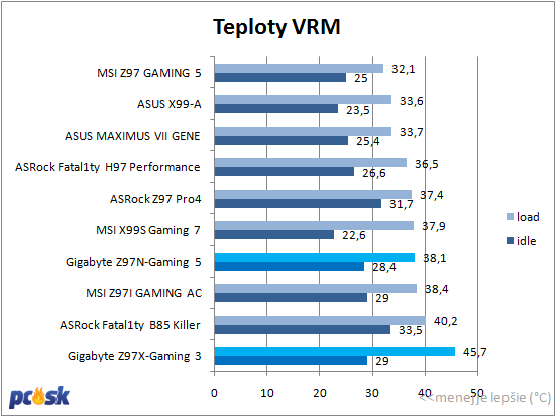

Čo sa týka teplôt tie sú u maličkej dosky v poriadku napriek malým rozmerom pasívov. U Z97X-Gamung 3 sú v pokoji teploty v norme, no v záťaží sa výraznejšie zahrial pasív nad VRM (laserový merač však zrejme zasiahol spodnú časť pasívu, ktorá je bližšie k horúcim MOSFETom).
