Gigabyte Z97N-Gaming 5 - Čipset, bližší pohľad na dosku
Základná doska v dnešnom teste ťaží z moderného Intel Z97 čipsetu, ktorý prekonáva iba Intel X99 čipset pre fajnšmekrov. Z97 oproti minulému Z87 neprináša príliš markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.
PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.
Formality máme za sebou, hor sa na základnú dosku! Nemám moc cit pre estetickú stránku vecí, no čierno-červené ladenie považujem za vydarené (podobne ako u MSI). PCB je pevné, na malom mieste sa toho tlačí naozaj veľa a tak výrobca použil zrejme viacero vrstiev, odhadom 8.
Prvou vecou, na ktorú poukážem je socket LGA 1150. Ten je posunutý trochu viac smerom od PCIe slotu pre grafické karty, takže grafické karty osadené do tohto slotu môžu mať aj robustnejší chladič pričom by nemalo dôjsť ku kolízii s chladičom CPU. Socket je na tejto doske od PCIe slotu vzdialený rovných 7cm, na doske od MSI som tento rozmer nezmeral, no už podľa obrázkov je očividne menší.

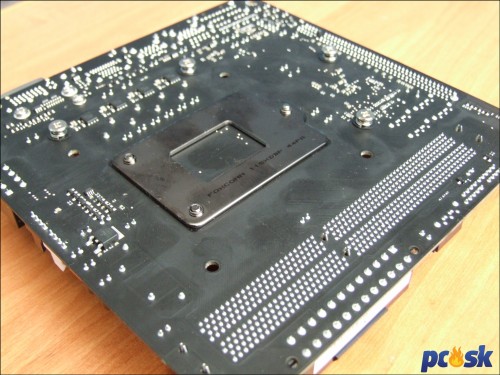

Zadná strana toho moc neprezradí, iba zapojenie PCIe slotu a to, že pasívy sú prichytené pevne pomocou skrutiek.
Keď už sme pri nich, Gigabyte u svojich Z97 dosiek používa aj nový dizajn pasívov. Tie sú prepojené jednou heatpipe. Napájanie procesora zabezpečuje 6 fáz. K nim privádza šťavu 12 ATX konektor na kraji dosky.
Sloty pre operačné pamäte sú dva a poskytujú dual-channel zapojenie s podporou XMP profilov. Aretačné poistky sú pre lepšiu manipuláciu len z jednej strany. Zapojíte do nich najviac 16GB DDR3 pamätí s frekvenciou 3200MHz.
Pod nimi je veľký 24pin ATX konektor. Vľavo od neho sa nachádza nenápadný jumper pre vymazanie CMOS. Ďalej nasleduje jeden SATA3 port, ktorý bude asi najčastejšie využívaným SATA portom, konektory pre pripojenie skrine, konektor pre pripojenie predných USB 2.0 portov a konektor pre vyvedenie USB 3.0 portov na predný panel. Všimnite si, že ďalšie 4 SATA3 porty sú za pamäťovými slotmi. Ich umiestnenie považujem za dosť nepraktické nakoľko už po osadení CPU chladiča a DDR3 pamätí je prístup k nim dosť nepohodlný. Ak ich navyše prekryjete grafickou kartou prajem vám veľa šťastia s manipuláciou SATA káblov u týchto portov. Samozrejme je možné najprv zasunúť káble a potom osadiť pamäte, no myslím, že praktickejšie by bolo umiestniť SATA porty kdesi na kraj dosky.
Poďme však v našom prieskume dosky ďalej. Čo by to bolo za hernú dosku ak by si musela vystačiť iba s integrovaným grafickým jadrom v procesore. Z97N-Gaming 5 poskytuje jeden PCIe 3.0 slot s plnými 16 linkami. Pod poistkou PCIe slotu sa ukrývajú dva 64Mb čipy s BIOSmi.
Priamo pod PCIe slotom nachádzame zvukový kodek ALC1150 od Realtek. Výrobca už na malý priestor nevmestil EMI štít pre kodek, no kvalitné pozlátené japonské kondenzátory Nichicon nechýbajú. Síce decentne, ale predsa je zvuková časť oddelená od zvyšku PCB.
Detailný pohľad pod heatpipe odhaľuje Super I/O čip iTE IT8620 a sieťový čip Killer E2201. Konektor v popredí slúži na napájanie batérie, ktorá je...
... prilepená na zadnú stranu panela s audio výstupmi. Dôkaz o tom, že miesto je naozaj veľmi vzácne.
Špecialitou drobca je aj bezdrôtový modul od Intel, ktorý už Gigabyte za zákazníka osadil na dosku do mini PCI-Express slotu. Vďaka tomuto modulu môžete pristupovať na sieť cez Wi-Fi 802.11ac s rýchlosťou až 867Mb/s, alebo využívať Bluetooth 4.0 konektivitu.
Z97N-Gaming 5 sa s ventilátormi príliš nekamaráti a podobne ako konkurent od MSI poskytne iba 2 konektory pre ventilátory. Aspoň, že sú 4-pinové.

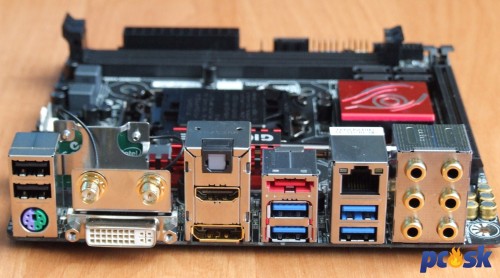

Zadný panel je vybavený dostačujúco. Zľava doprava obsahuje: 2x USB 2.0, kombinovaný PS/2 port, antény pre Wi-Fi/Bluetooth, DVI-I, S/PDIF, HDMI, DisplayPort, eSATA, 2x USB 3.0, RJ45, 2x USB 3.0 a panel s audio jack portami. Všimnite si, že grafické a audio výstupy sú pozlátené.
Oproti MSI Z97I-Gaming AC má doska od Gigabyte o 2 USB 2.0 porty a jeden eSATA port menej. Taktiež využíva jeden DVI-I miesto HDMI.
