Tri dosky, tri rozdielne čipsety, jeden výrobca - aktuálne ASRock dosky v teste!

Pretaktovanie, teploty

ASRock Fatal1ty B85 Killer

Použitý čipset a procesor dávajú tušiť, že doska nebude horúci kandidát na trhanie rekordov v taktovaní procesora. Vplyvom toho, že náš procesor nie je "K-čkový", nezobrazuje sa nám v BIOSe ani non-Z OC funkcia, ktorá by umožnila pretaktovať "K" procesor aj na iných ako "Z" čipsetoch. V BIOSe nemôžete teda meniť BCLK, iba násobič v rozsahu od 8 po 39. Na doske nenájdete ani žiadne tlačidlo pre automatické pretaktovanie.

Vysokú frekvenciu neočakávajte ani od pamätí. Vplyvom čipsetu sa rýchlosť obmedzí na 1600MHz. BIOS však ponúka bohaté možnosti zmeny časovania.


Rozsahy napätí a ich kroky

  • DRAM Voltage (napätie RAM): 1,165 - 1,8V (0,005V)
  • PCH 1,05V Voltage (napätie PCH): 0,977 - 1,322V (0,005V)
  • PCH 1,5V Voltage: 1,369 - 1,699V (0,005V)
  • CPU analog IO voltage: -1 - 1V (0,001V)
  • CPU digital IO voltage: -1 - 1V (0,001V)
  • GT adaptive voltage (napätie iGPU): 0,8 - 2V (0,001V)
  • System Agent voltage: -1 - 1V (0,001V)
  • vCore Override voltage: 0,8 - 2V (0,01V)
  • CPU fixed voltage: 1,2 - 2,3V (0,1V)
  • CPU cache override voltage: 0,8 - 2V (0,001V)

ASRock Fatal1ty H97 Performance

Pre túto dosku platí čo sa pretaktovania týka prakticky to isté, čo pre Fatal1ty B85 Killer. Možnosti pretaktovania pre non-K procesory sú nulové, s procesormi s odomknutými násobičmi budete môcť využiť non-Z OC funkciu.

Rozsahy napätí a ich kroky

  • DRAM Voltage (napätie RAM): 1,165 - 1,8V (0,005V)
  • PCH 1,05V Voltage (napätie PCH): 0,977 - 1,322V (0,005V)
  • PCH 1,5V Voltage: 1,366 - 1,696V (0,005V)
  • CPU analog IO voltage: -1 - 1V (0,001V)
  • CPU digital IO voltage: -1 - 1V (0,001V)
  • GT adaptive voltage (napätie iGPU): 0,8 - 2V (0,001V)
  • System Agent voltage: -1 - 1V (0,001V)
  • vCore Override voltage: 0,8 - 2V (0,01V)
  • CPU fixed voltage: 1,2 - 2,3V (0,1V)
  • CPU cache override voltage: 0,8 - 2V (0,001V)

ASRock Fatal1ty Z97 Pro4

Ani pri Z97 čipsete to vzhľadom na procesor s uzamknutým násobičom nebude žiadna sláva. Predsa len sú tu bohatšie možnosti nastavení a doska umožnila meniť aspoň BCLK. S vypnutý turbom sa mi stabilne podarilo rozbehnúť stroj s BCLK na 104MHz čo vo výsledku znamená takt procesora 3640MHz. Hodnota BCLK je však nízka a doska mohla povoliť ešte o nejaký ten megahertz viac.

U pamätí sú bohaté možnosti natavenia. Doska vie nahrať uložený XMP profil a pamäte tak nemali problém pracovať na frekvencii 2800MHz.

Rozsahy napätí a ich kroky

  • DRAM Voltage (napätie RAM): 1,165 - 1,8V (0,005V)
  • PCH 1,05V Voltage (napätie PCH): 0,977 - 1,322V (0,005V)
  • PCH 1,5V Voltage: 1,338 - 1,859V (0,005V)
  • CPU analog IO voltage: -1 - 1V (0,001V)
  • CPU digital IO voltage: -1 - 1V (0,001V)
  • GT adaptive voltage (napätie iGPU): 0,8 - 2V (0,001V)
  • System Agent voltage: -1 - 1V (0,001V)
  • vCore Override voltage: 0,8 - 2V (0,01V)
  • CPU fixed voltage: 1,2 - 2,3V (0,1V)
  • CPU cache override voltage: 0,8 - 2V (0,001V)
  • BCLK: 90 - 300MHz (1MHz)

Teploty

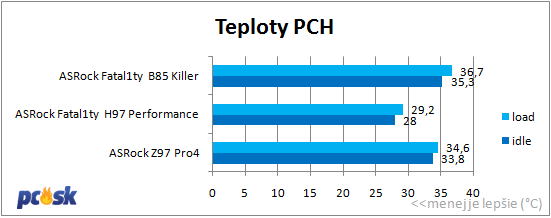

Pri teplotách južného mostíka, alebo PCH ak chcete, sa prejavili rozmery veľkého pasívu u Fatal1ty H97 Performance. U zvyšných dosiek však teploty nie sú nijak alarmujúce.

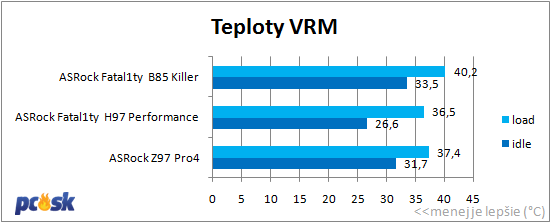

Chladenie napájacej kaskády je dostatočné, povrch pasívov sa neprehrieval. Teploty okolia bola takmer 25°C.
