Testovacia zostava (skrinky) - Október 2014+

Naša zastaralá LGA1156 platforma sa po vyše troch rokoch služby pobrala na zaslúžilý odpočinok a nahradili sme ju novou založenou na modernejšej inteláckej pätici LGA1150.

Testovacia zostava ATX - Komponenty, Metodika (Október 2014+)

Recenzia Enthoo Luxe bola poslednou skrinkou testovanou so starou zostavu z roku 2011. S partnermi z ASRock, Intel, Sapphire a SilverStone sa nám podarilo dať dohromady zostavu, ktorá prevezme štafetu na najbližších zopár rokov. Vynovené komponenty si predstavíme v kratučkom článku.

Hlavní protagonisti testovacej zostavy jún 2011 (BifFénix Colossus) až október 2014 (Phanteks Enthoo Luxe).

ASRock H97 Performance Series

ASRock vyzdvihuje u tejto dosky najmä jej stabilný a spoľahlivý chod, ktorý by mali zaručiť niektoré súčiastky. Tými sú napríklad prémiové cievky zo zliatiny ktoré efektívnejšie narábajú s prúdom ako bežné feritové, masívne, XXL hliníkové pasívy nad napájacou kaskádou lepšie odvádzajú teplo od MOSFETov, čím predlžujú ich životnosť.

Na doske tiež nájdeme kvalitné 12K platinové kondenzátory s vysokou životnosťou - až 12000 hodín. NexFET MOSFETy zas efektívnejšie dodávajú prúd pričom sa príliš nezahrievajú. Zafírovo čierne PCB by malo doske dodávať mysteriózny nádych, ťažko ho však považovať za nejaké vylepšenie.

Viac sa o tejto doskej dočítate v recenzii kolegu Vlada Michalova.

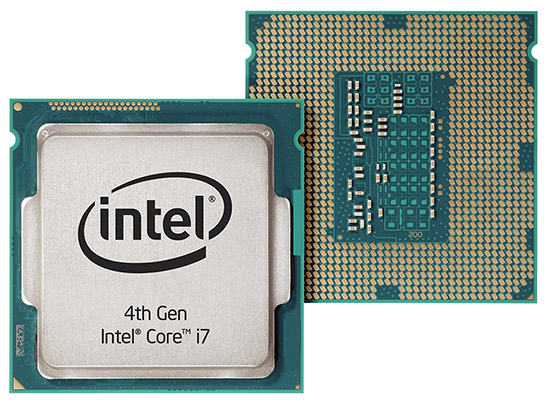

Intel Core i7 4770K

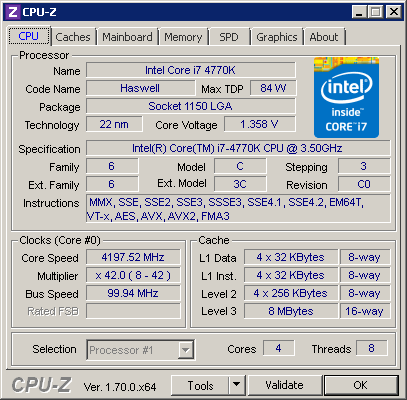

Procesoru Intel Core i7 4770K (84W) sme podvihli štandardnú frekvenciu o 700MHz a mierne podkúrili zvýšením napätia. Výsledná hodnota napätia sa zastavila na 1,35v, frekvencia na 4,2GHz. Procesoru sekunduje výkonný vzduchový chladič Noctua NH-D14 s ventilátormi NF-P12@900RPM (U.L.N.A adaptér) a NF-P14@900RPM (U.L.N.A. adaptér).

Sapphire Vapor-X R9 290 4GB GDDR5 TRI-X

Grafická karta Sapphire Vapor-X R9 290 je osadená masívnym chladičom s troma 92mm ventilátormi. Frekvencia jadra je oproti referenčnej hodnote vyššia o 9% (1030Mhz vs 947Mhz) a frekvencia pamätí o ~12% (5600Mhz vs 5000Mhz). Pre referenčnú R9 290 AMD uvádza TDP 275W, náš model sa vzhľadom na vyššie takty môže motať okolo k 300W.

SilverStone Nightjar 520W Platinum

Nightjar 520W je prvým platinovým zdrojom SilverStone. Teda, ehm, SilverStone... Za návrhom zdroja stojí ako OEM výrobca Seasonic, SilverStone akurát namiesto čierneho šasi použil strieborné... :-)

Obsah balenia.

Špecifikácie

Nightjar 520W je plne modulárny zdroj s extrémne vysokou účinnosťou (certifikácia 80 PLUS Platinum) a dostatočným výkonom pre mainstream zostavu s jednou grafickou kartou. Minimálne tepelné straty takýchto kúskov si doslova pýtajú pasívnu prevádzku, čomu samozrejme musí byť prispôsobené spracovanie vonkajšieho obalu.

Výrobca Nightjar odporúča montovať perforáciou nahor, aby stratové teplo čo najrýchlejšie opustilo útroby zdroja.

Viac v recenzii na anandtech.com.

Kompletná testovacia zostava

Testovacia zostava v Corsair Graphite 760T.

Vďaka za hardvérovú podporu patrí spoločnostiam

Metodika merania

Všetky komponenty zostavy sme sa snažili vybrať tak, aby sa dostatočne prejavili termodynamické vlastnosti testovaných skriniek. To znamená výkonnejšie komponenty s vysokou spotrebou a stratovým teplom. Súčasne musí byť ich chladenie veľmi tiché, nakoľko sme chceli minimalizovať vplyv chladenia komponentov na hlučnosť testovanej skrine, resp. dodávaných ventilátorov.

Grafická karta je zaťažovaná benchmarkom FurMark 1.14.1.4 minimálne 15 minút, resp. po dobu preukázateľného ustálenia teploty. Jej maximálna hodnota je odčítaná z diagnostického programu AIDA64 Engineer.

Na zahrievanie procesora používame známy stresovací program Prime95 v 64bit verzii (konkrétne test In-place Large FFT's). Procesor je tiež zaťažený po dobu minimálne pätnástich minút a hodnoty následne odčítané z AIDA64.

Na meranie hluku používame hlukomer Voltcraft SL-100 umiestnený na statíve vo vzdialenosti 75cm diagonálne na ľavú bočnicu (mód „slow“). Meranie prebieha spravidla v noci v miestnosti s hlučnosťou na úrovni 16dBA.

V zostave okrem systémových (skrinkových) ventilátorov bežia aj vrtule chladiča Noctua NH-D14 - NF-P12@900RPM a NF-P14@900RPM. Zdroj SilverStone Nightjar 520W neobsahuje žiadne pohyblivé časti - ide o pasívny zdroj s platinovou účinnosťou. Otáčky trojice ventilátorov grafickej karty Sapphire Vapor-X R9 290 sú manuálne zregulované cez softvér výrobcu Sapphire TRIXX na fixnú hladinu 30%.

Pre porovnateľnosť výsledkov naprieč všetkými testovanými skrinkami sú teploty uvádzané až po odpočítaní nameranej izbovej teploty (tzv. ∆t), ak nie je uvedené inak. Výsledky sú zoradené vzostupne, podľa nameraných hodnôt v záťaži zvlášť pre procesor a grafickú kartu.

Komponenty nechávame po každom záťažovom teste ochladnúť na východiskovú teplotu.
