Spotreba, teploty
Spotreba základnej dosky je meraná s grafikou kartou Radeon HD4350, aby sa čo najmenej ovplyvnili výsledky. Použitý je merací prístroj Voltcraft Energy Monitor 3000, spotreba predstavuje hodnotu pre celú zostavu, vrátane strát v zdroji. Udávaná je pri vypnutí, v stave bez záťaže a v záťaži. Keďže sa predchádzajúce dosky merali s grafickou kartou Radeon HD4850, sú výsledky neporovnateľné, preto dnes len samostatný výpis:
Spotreba – vypnuté PC: 2,3W
Spotreba – stav bez záťaže: 61W
Spotreba – záťaž procesora: 133W

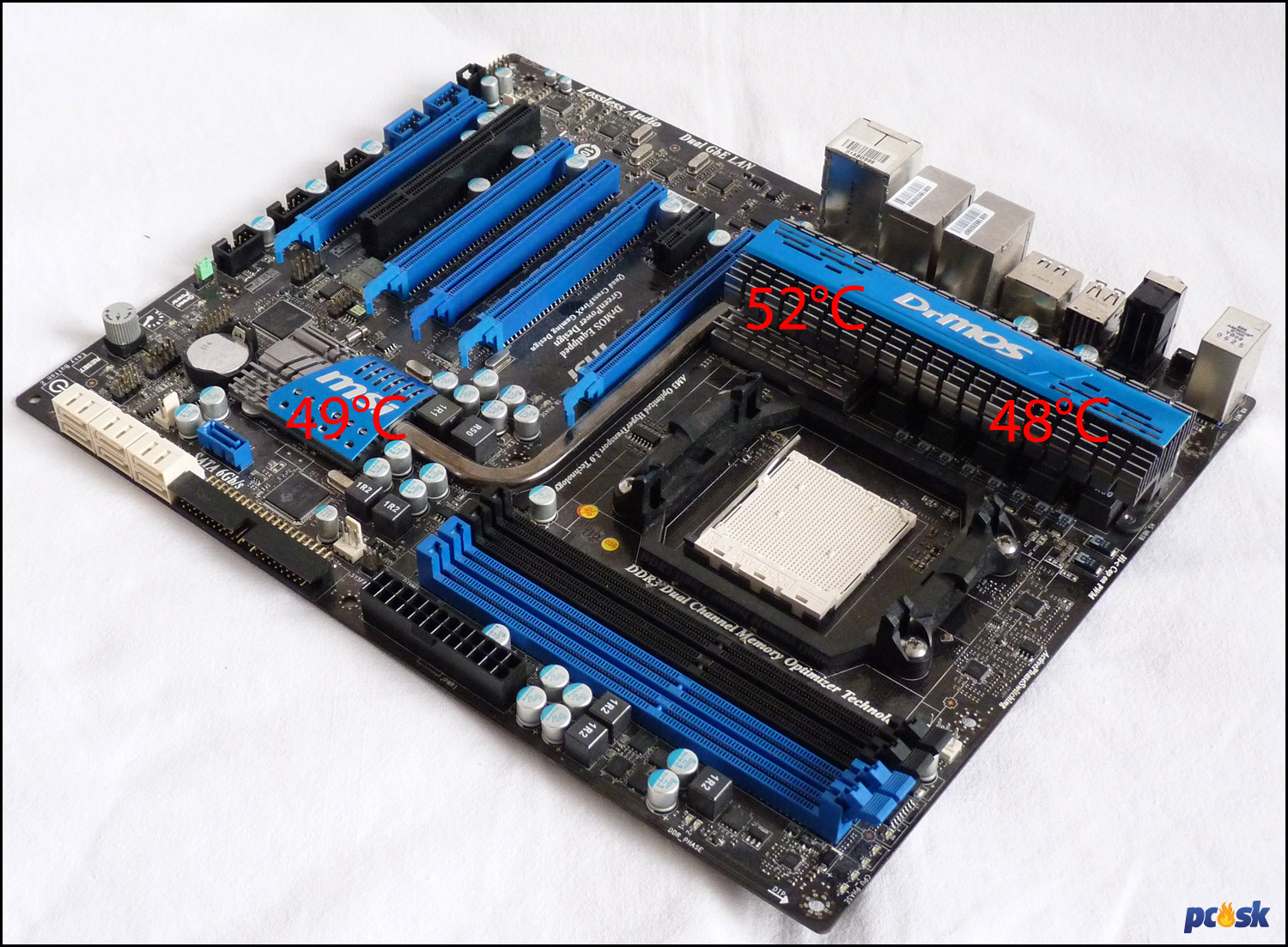

Teploty základnej dosky sú merané teplotnou sondou multimetra Axiomet AX-588. Po priložení na meracie miesto a ustálení sa odpísala hodnota. Merané je na otvorenom benchtable, kde sa o chladenie stará len prirodzené sálanie tepla, predstavuje to teda horší prípad od usmerneného toku vzduchu v skrinke. Pri meraní je spustená záťaž procesora Phenom II X3 720 cez Prime95 pre všetky jadrá.
Keďže sú chladiče prepojené heat-pipe, niet divu že sú teploty podobné. Nad čipsetom je najteplejšie, o niekoľko stupňov menej na napájacích obvodoch a južnom mostíku. Výsledky nie sú nijak vysoké, no ak sa rozhodnete taktovať šesťjadro, dôrazne odporúčam nejaký ten tok vzduchu okolo pasívu napájacích obvodov. Postačí aj zadný ventilátor skrinky.
Doska ponúka možnosť sledovať teploty jednotlivých DrMOS čipov, napríklad cez BIOS. Pri porovnaní som zistil, že sa hodnoty líšia asi o 5°C v priemere, niektoré viac a niektoré menej, oproti teplote pasívu. Je možné že k tomu svojou trochou pridal aj čipset, ktorý má spoločný chladič s VRM.
