ASRock Fatal1ty Z97M Killer - Čipset, bližší pohľad na dosku

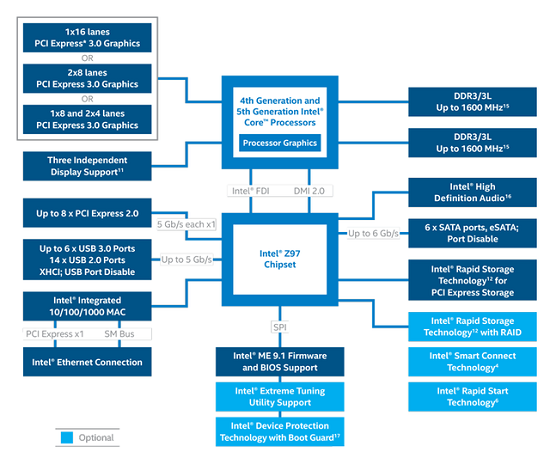

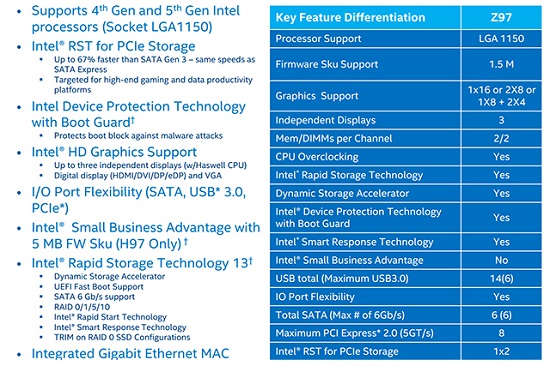

Základná doska v dnešnom teste ťaží z moderného Intel Z97 čipsetu, ktorý prekonáva iba Intel X99 čipset pre fajnšmekrov. Z97 oproti minulému Z87 neprináša príliš veľa markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.
PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.
Teoretické predstavenie dosky máme za sebou, je na čase rozobrať dosku aj prakticky.

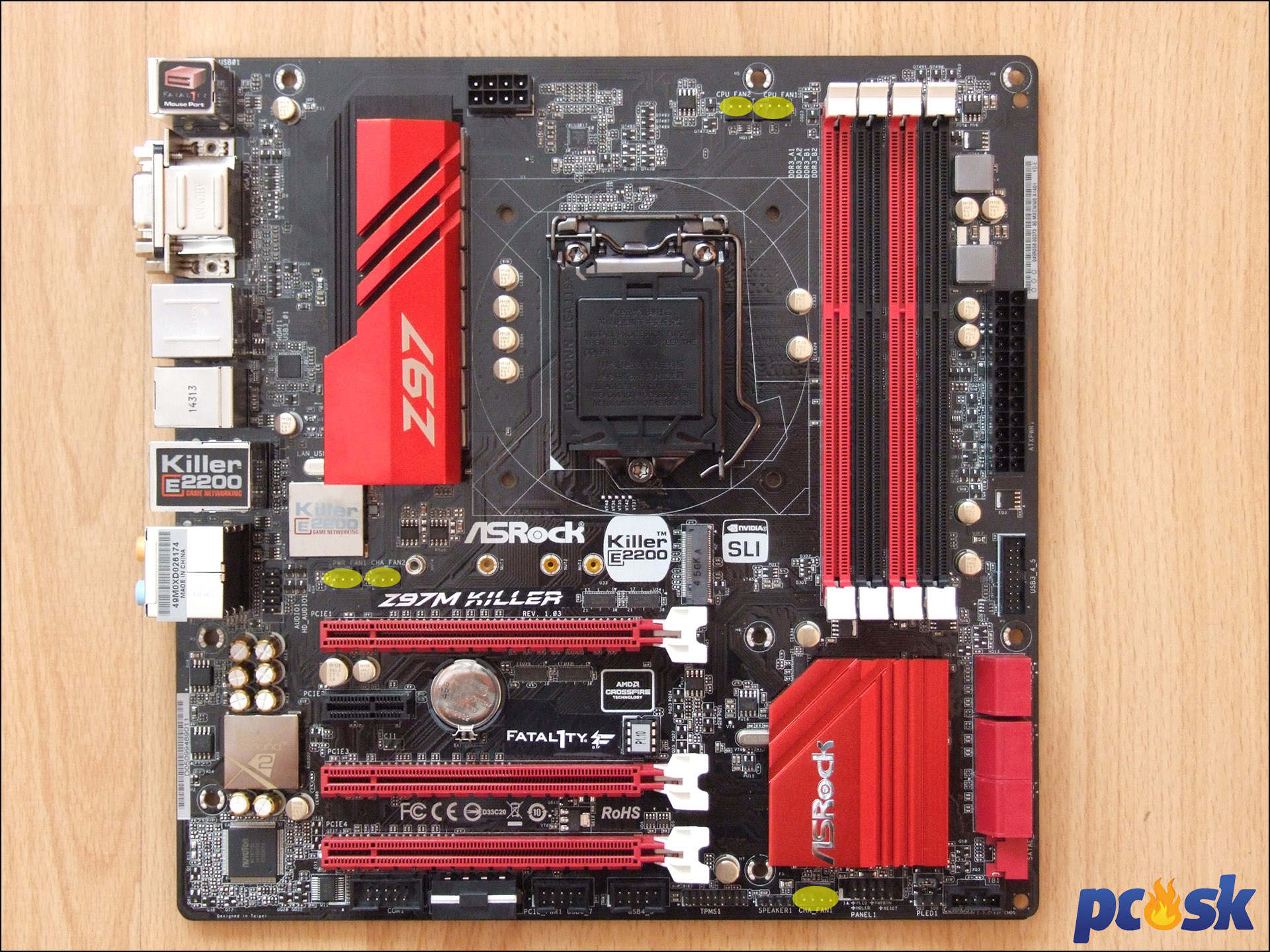

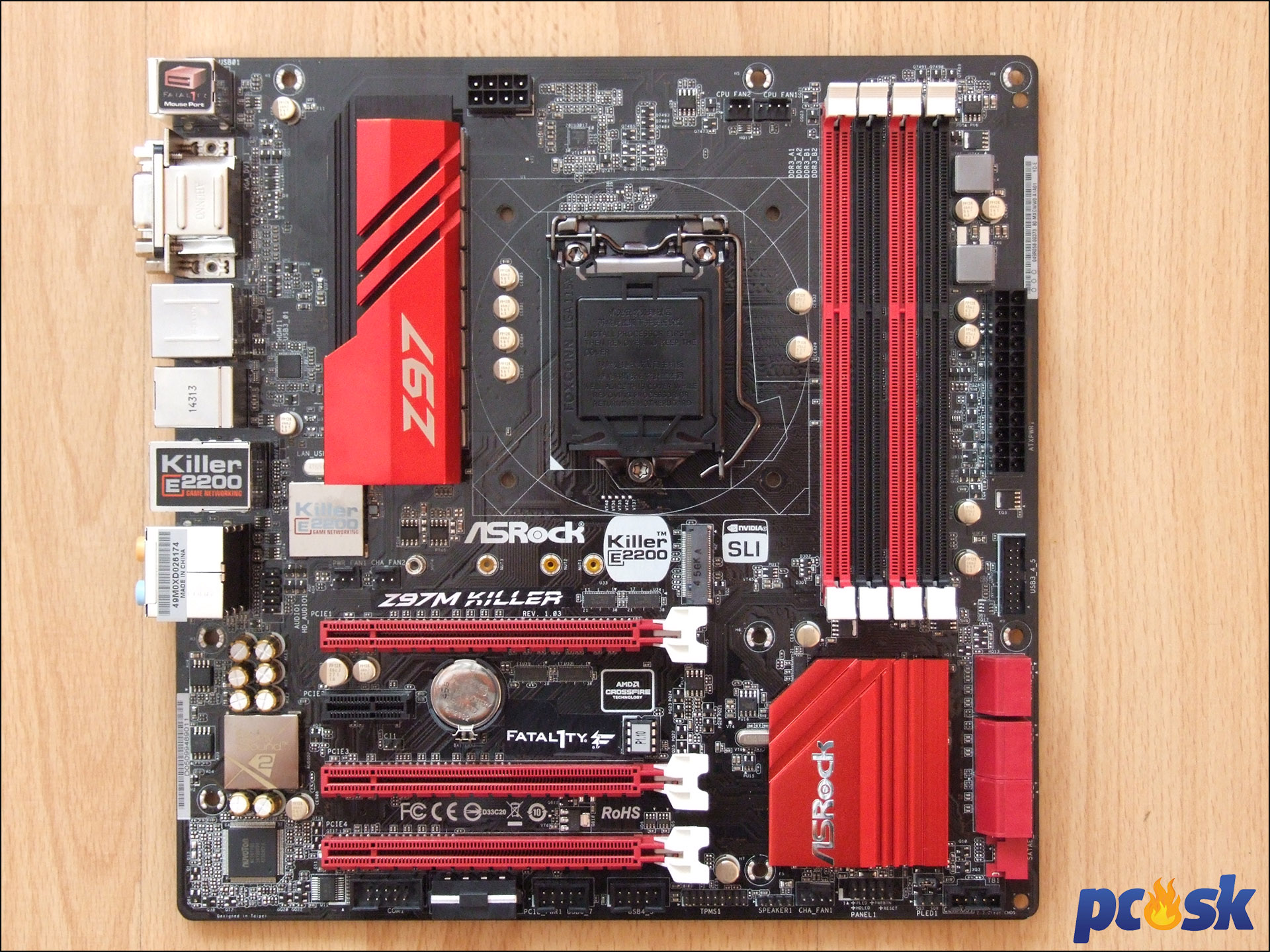

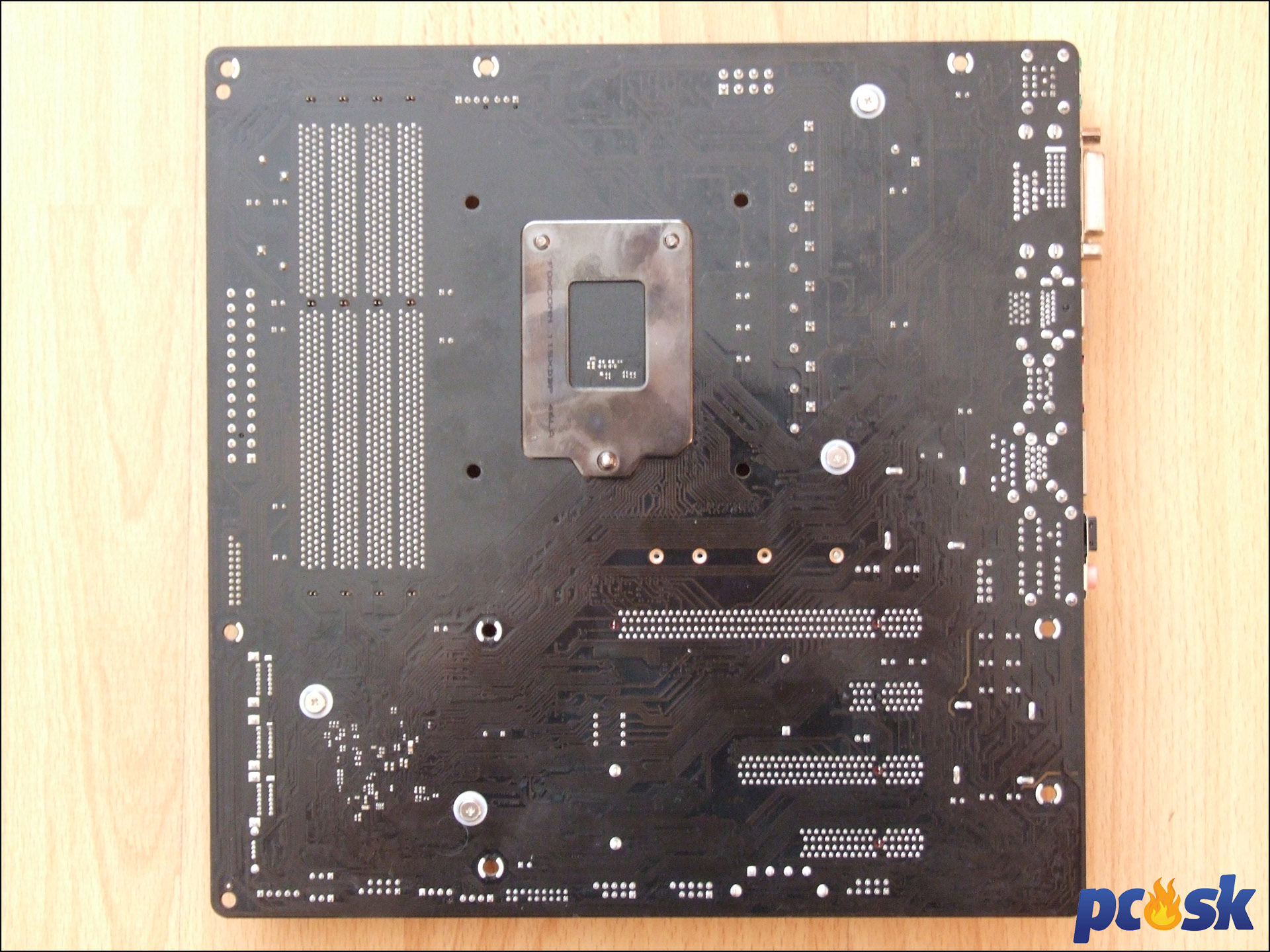

Layout dosky s formátom mATX nie je nijakým spôsobom neštandardný, hádam len prídavný konektor napájania PCIe slotov vybočuje z tradície. Zadná strana prezradí iba pripojenie PCIe slotov.

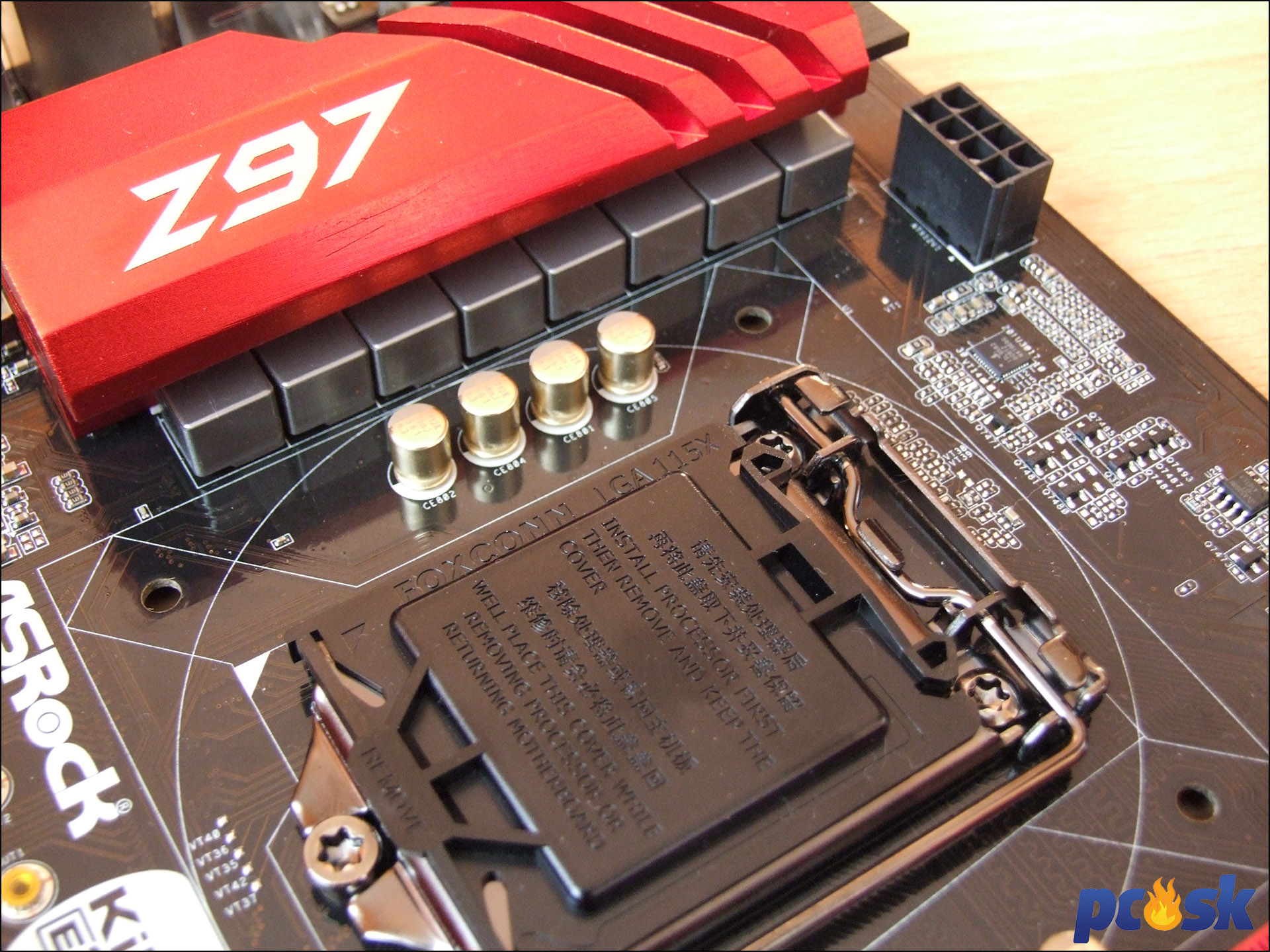

Okolie pätice LGA 1150 je pomerne čisté a najbližšie sa nachádza napájacia kaskáda Digi Power pozostávajúca z 8 fáz. Jej súčasťou sú spomínane NexFET MOSFETy a prémiové cievky. Na kaskáde sedí 1 pasív pevne uchytený skrutkami. Za pasívom sa tradične nachádza 8-pinový EATX konektor pre napájanie procesora.

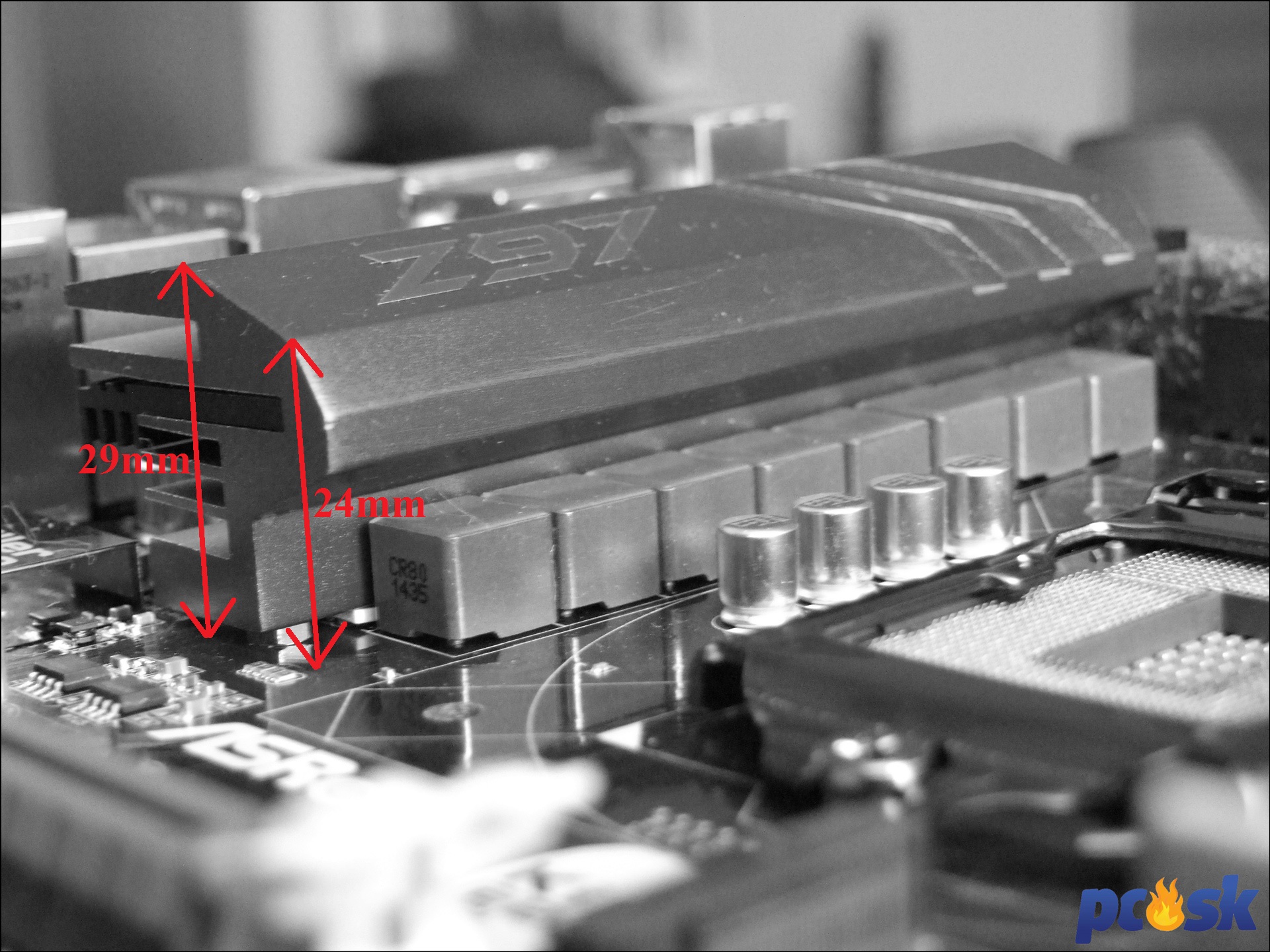

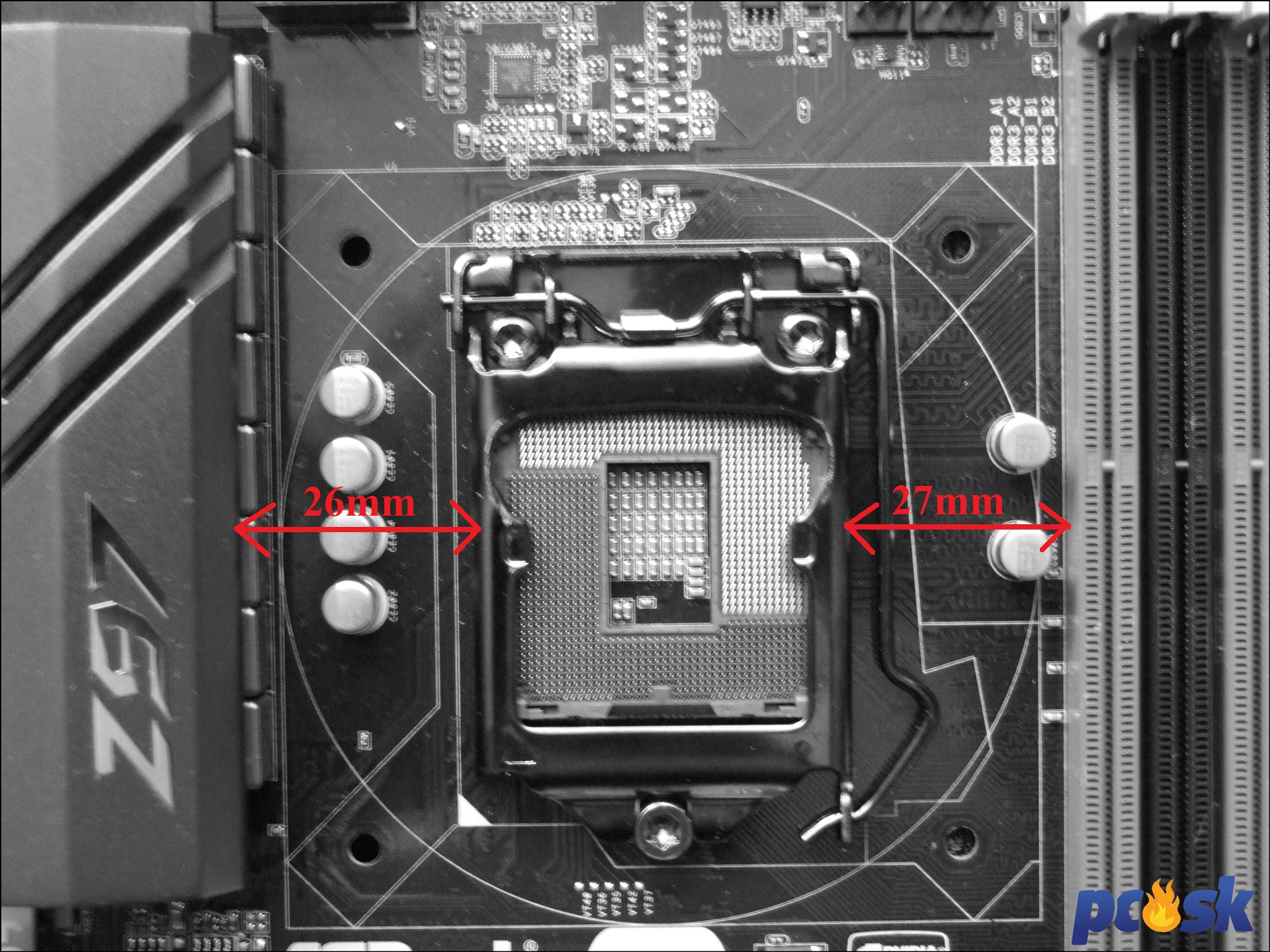

Rozmery pre osadenie chladiča môžete vyčítať z obrázku. Doske chýba "severný" pasív nad VRM a tak kolízia mohutnejších chladičov nehrozí.

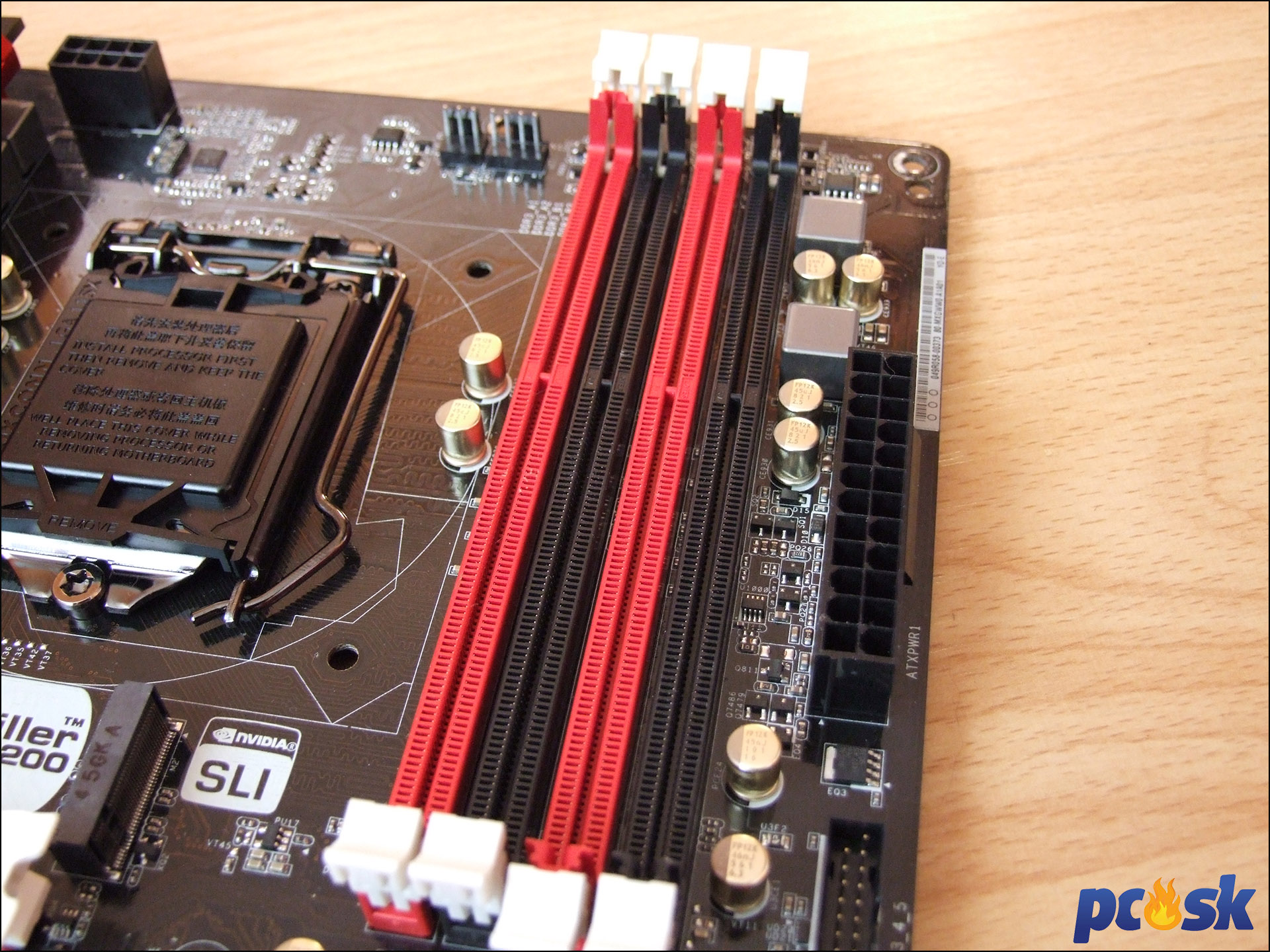

Sloty pre operačné pamäte typu DDR3 sú 4 a pojmú maximálne 32GB s taktom cez 3000MHz pri pretakovaní. Prioritne zapojenie do dual-channel konfigurácie je zvýraznené čiernou farbou. Nechýba ani podpora XMP profilov. Pri DIMM slotoch je dvojica konektorov pre ventilátory - jeden 4pin pre CPU a druhý 3pin pre voliteľný ventilátor.
Na doske sa celkovo nachádza 5 konektorov pre ventilátory: 2 pre CPU (4pin + 3pin) a 3 systémové (1x4pin + 2x3pin).

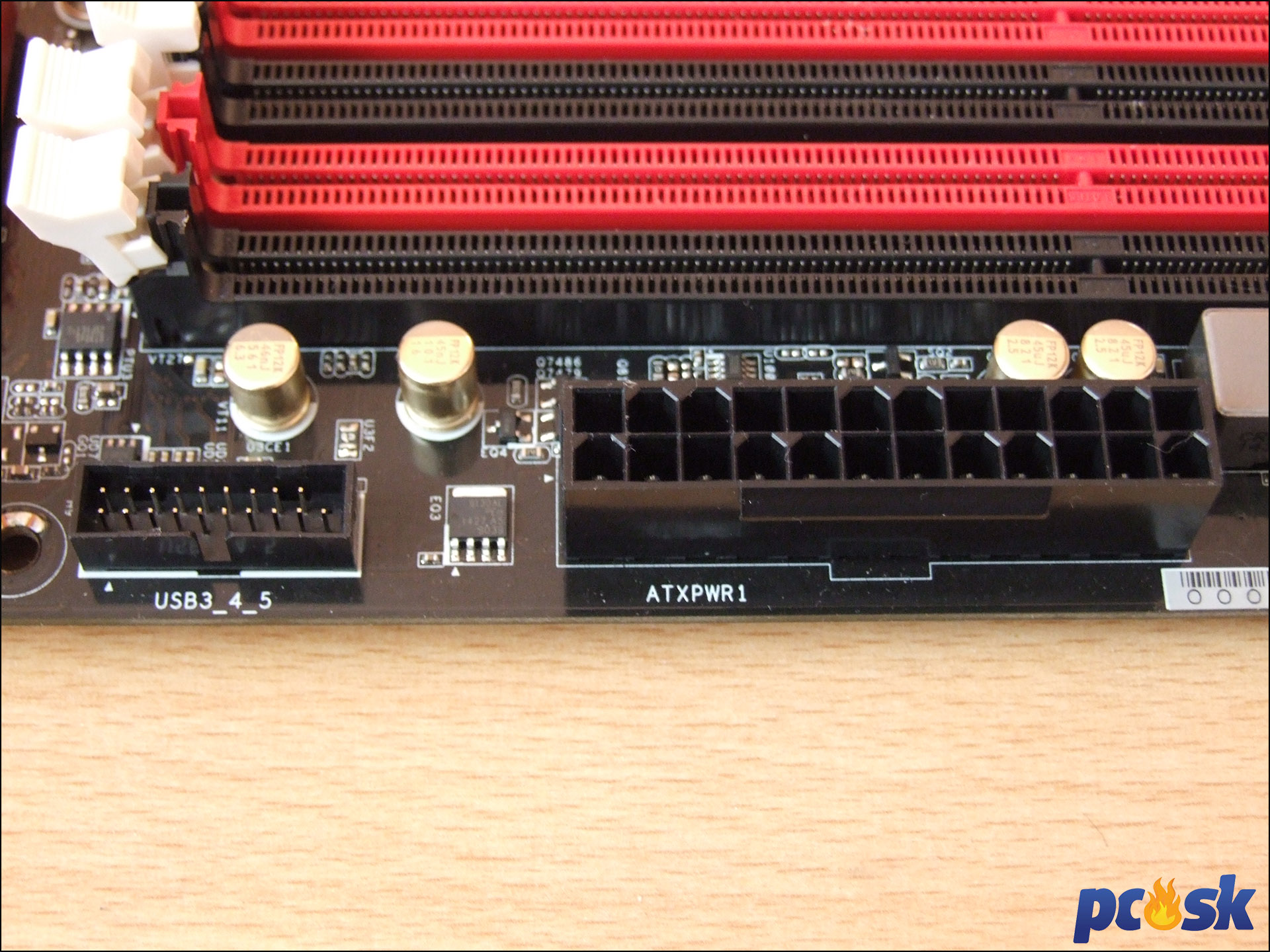

Pravý kraj dosky patrí veľkému 24-pinovému ATX konektoru, ktorému sekunduje jediný interný USB 3.0 konektor.

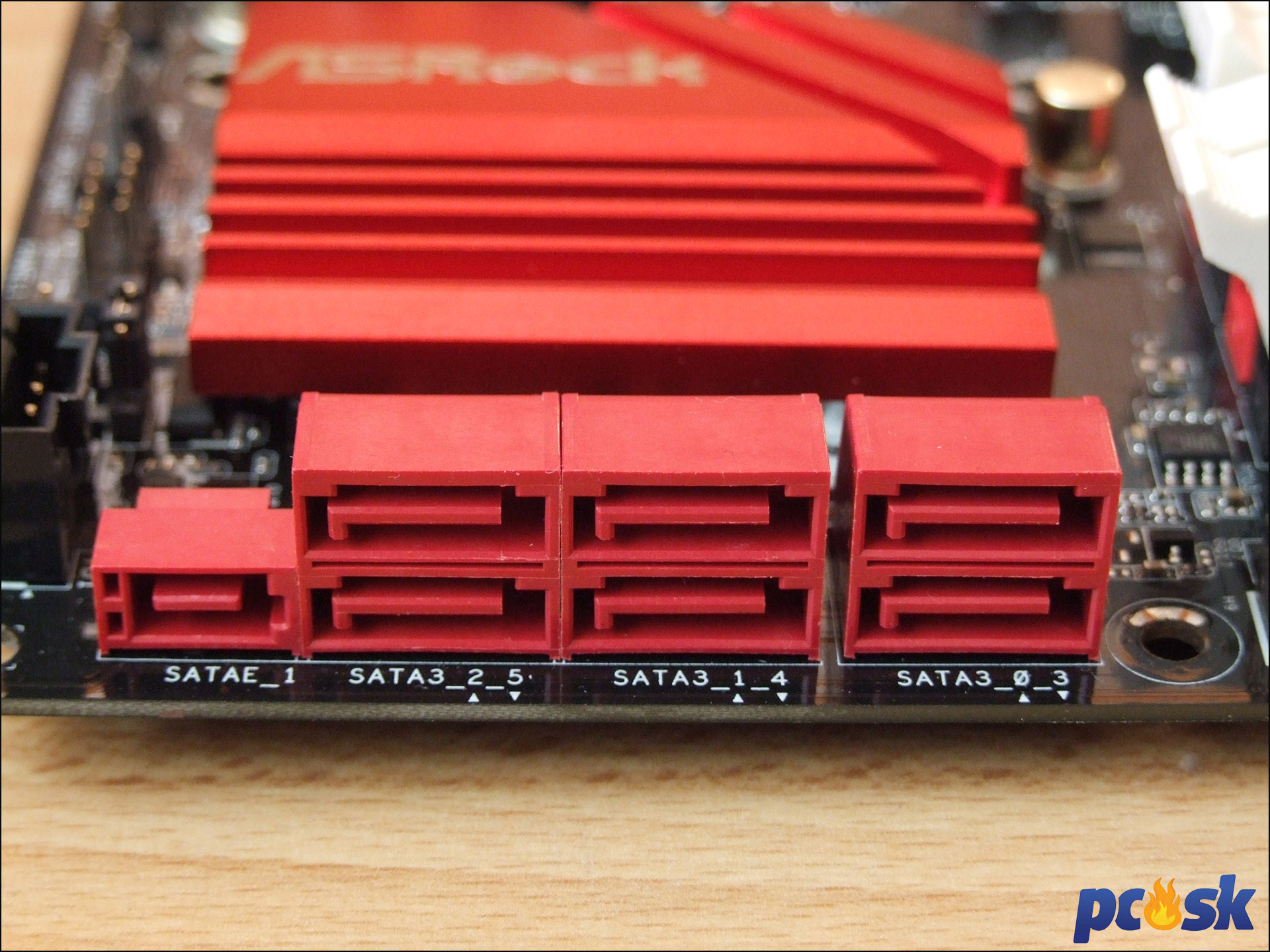

Ďalej od nich je 6 SATA3 portov natočených o 90°. Všetky sú vyvedené z čipsetu Z97. Vedľa nich si našiel miesto malý, no rýchly SATA Express konektor.

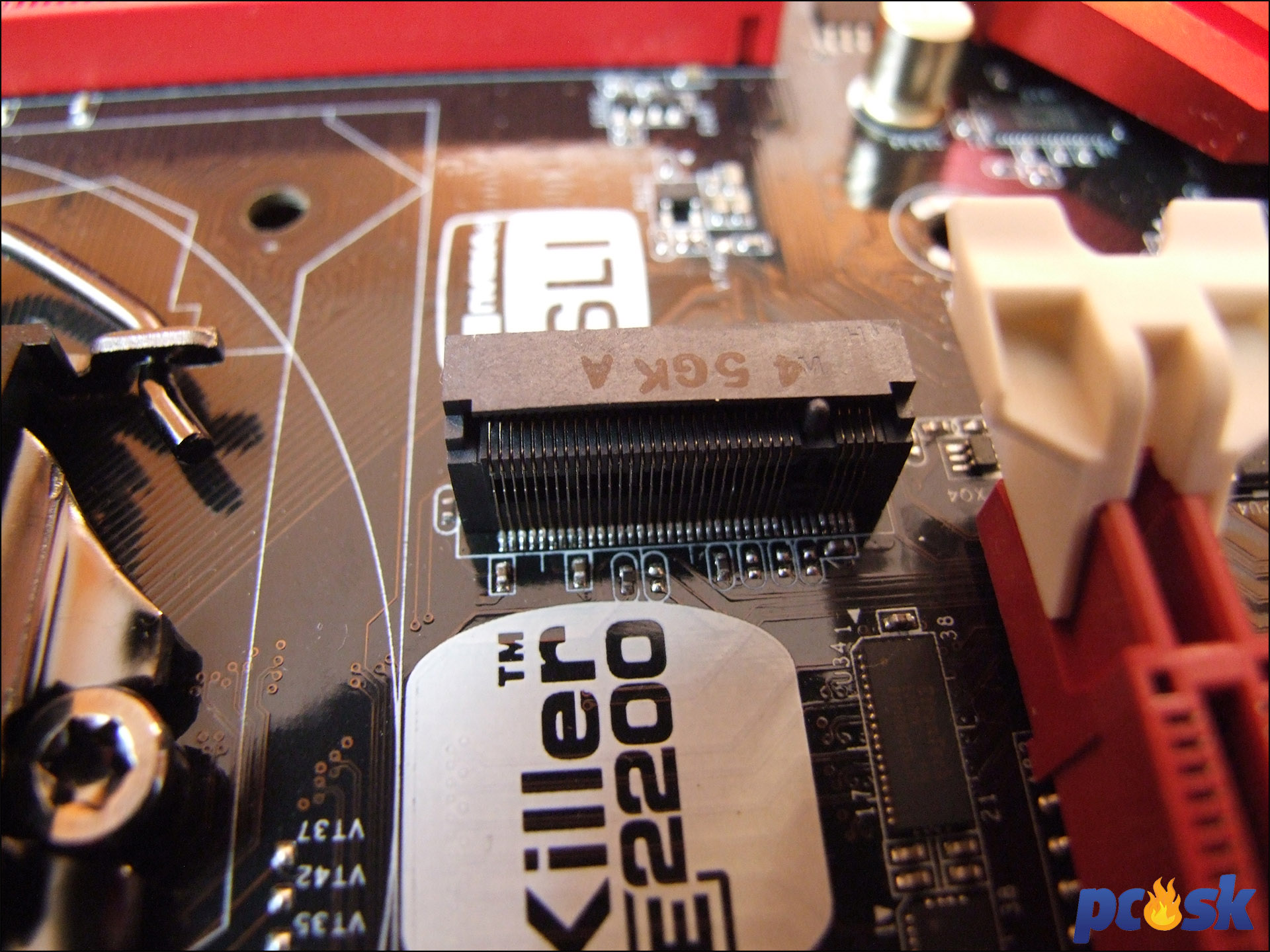

SSD môžu využiť prakticky všetky dostupné rozhrania vrátane M.2 s rýchlosťou 10Gb/s. Ten zdieľa linky so SATA3_4, SATA3_5 a SATA Express. Pri osadení jedného z týchto konektorov tak prídete o ostatné.

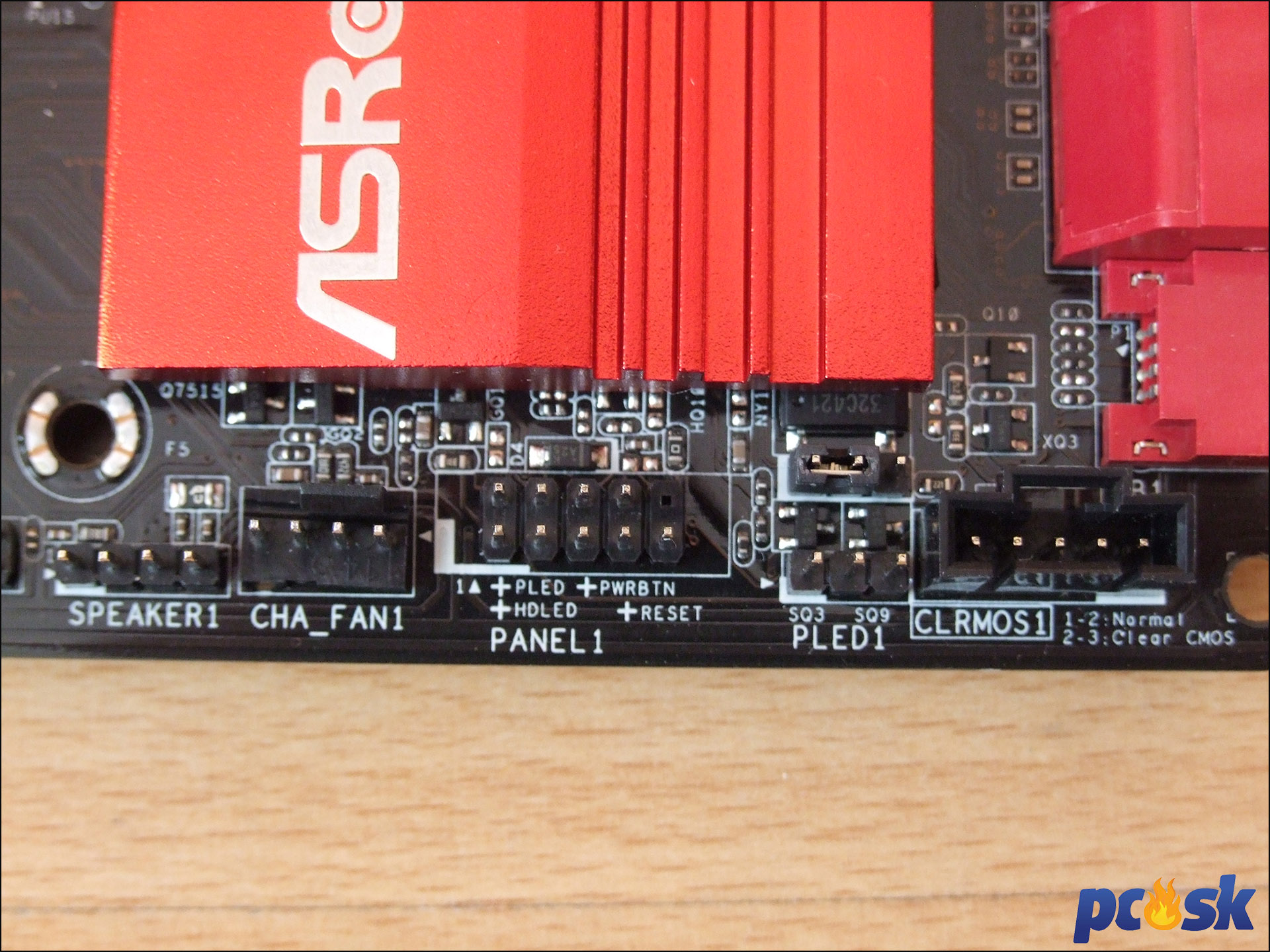

Pokračujeme v prieskume ďalej a narazíme na konektory pre pripojenie počítačovej skrine a Thunderbolt2 header. Nad PLED konektorom sa nachádza jumper pre vymazanie CMOS.

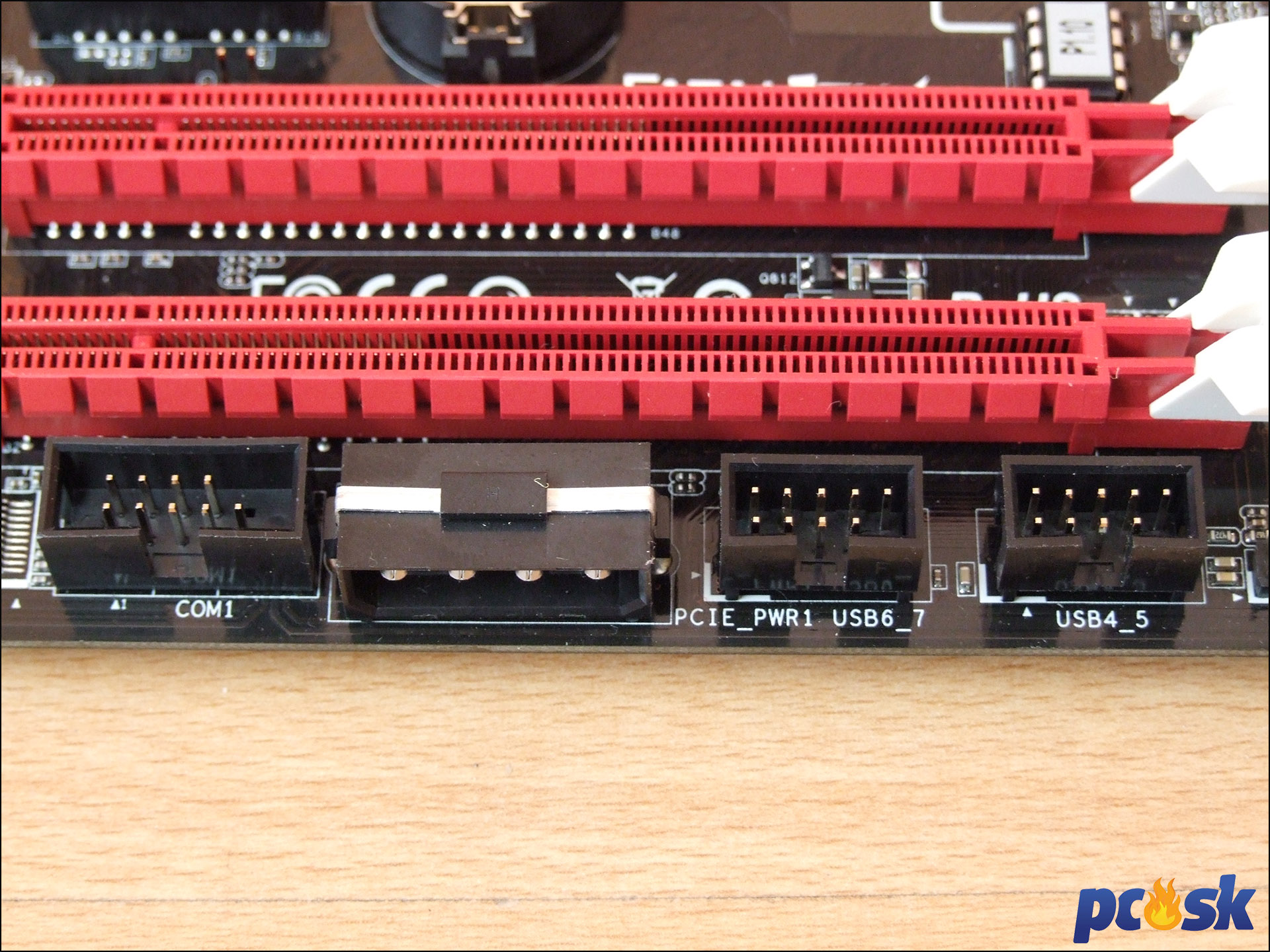

USB 2.0 interné konektory sú zastúpené v počte 2 kusov. Vedľa nich možno trochu netradične narazíme na prídavný 4pin napájací konektor, ktorý má dodať potrebné množstvo energie pri zapojení viacerých žravých grafických kariet. Tento konektor susedí s COM konektorom.

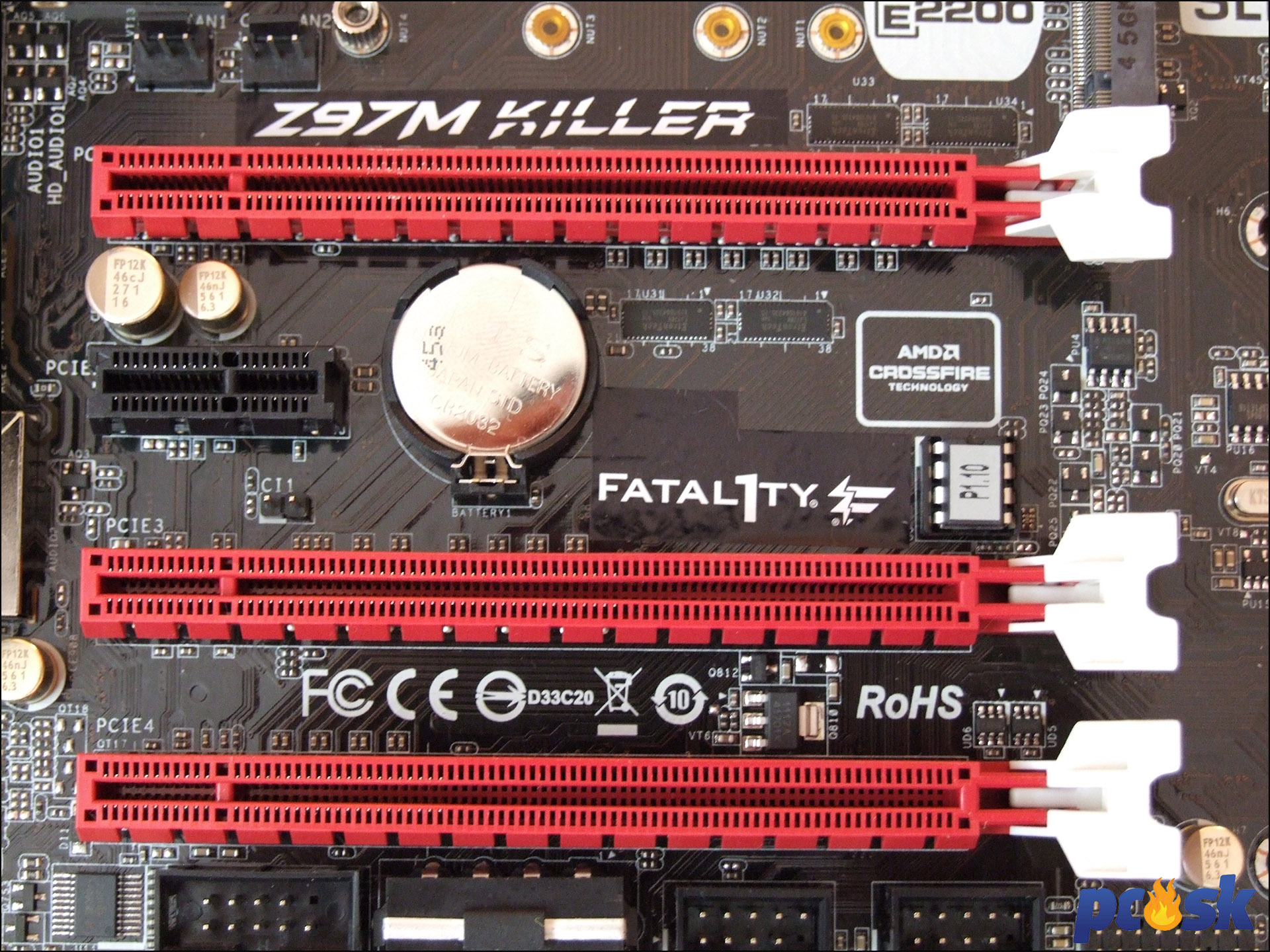

Grafické karty je možné zapojiť do 3 PCIe slotov. Prvé 2 sú štandardu 3.0, posledný staršieho 2.0, ktorý je zapojený v režime x4. Posledný slot zostane vo väčšine prípadov zrejme prázdny nakoľko jednu kartu si do neho užívateľ vkladať nebude, kvôli x4 zapojeniu sa tento slot navyše nemôže zúčastňovať v multi-GPU zapojení. Keby sa aj mohol, posledné dva sloty sú príliš blízko pri sebe a aj menej robustné karty by mali problém vtesnať sa nehovoriac o zlom nasávaní vzduchu. Doska inak podporuje multi-GPU konfiguráciu kariet nVidia aj AMD. Pri zapojení dvoch kariet sa linky rozdelia v pomere x8/x8. Medzi dlhé sloty sa vmestil aj jeden krátky PCIe 2.0 x1 slot a čip s BIOSom.

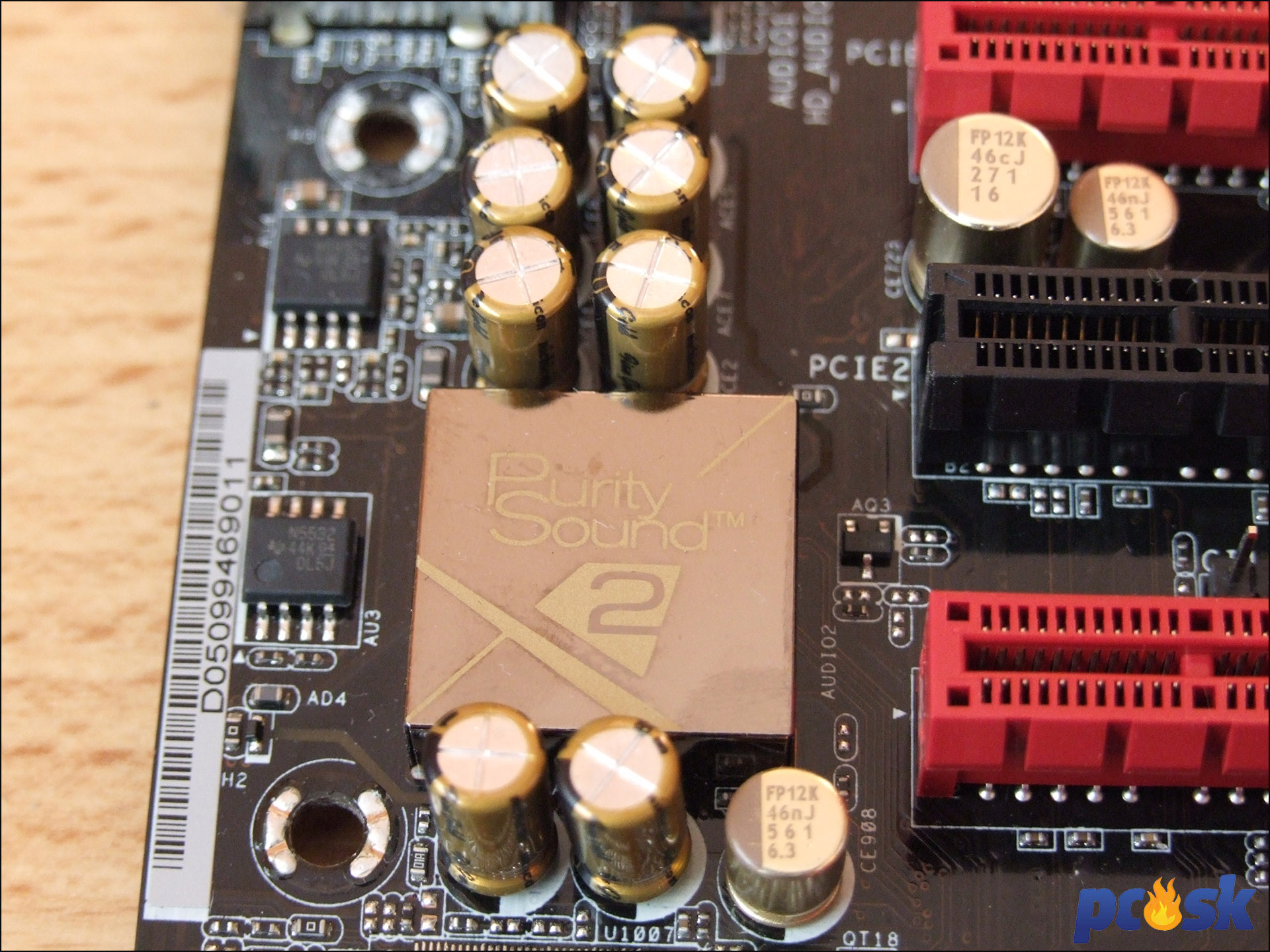

Purity Sound 2 technológia sídli na fyzicky oddelenom ľavom boku dosky. Vďaka nej si užijete 7.1HD zvuk a zosilňovače Ti NE5532 zabezpečia, že si môžete pripojiť slúchadla s impedanciou až 600ohm.

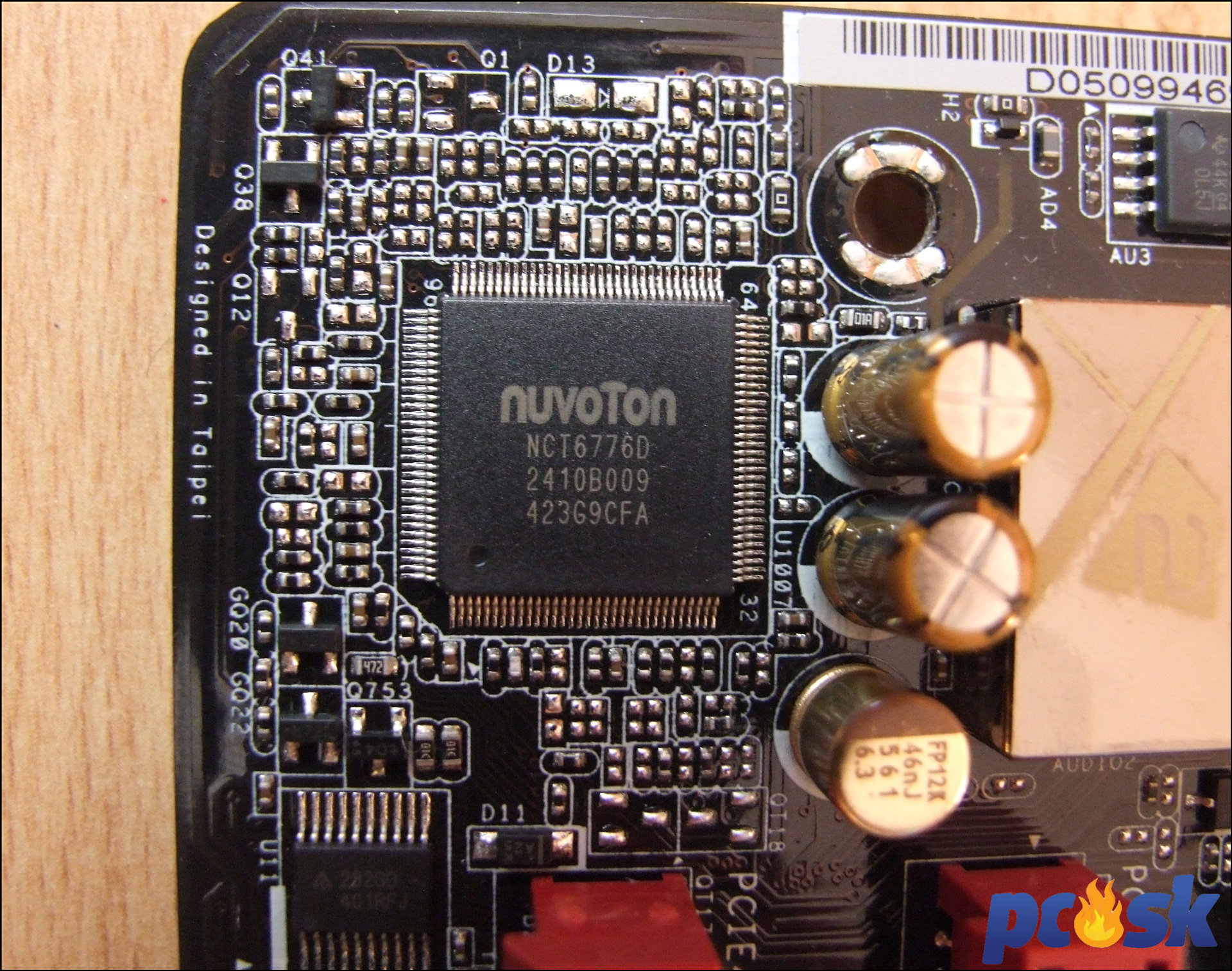

Samotný roh dosky patrí Super I/O čipu Nuvoton NCT67760.

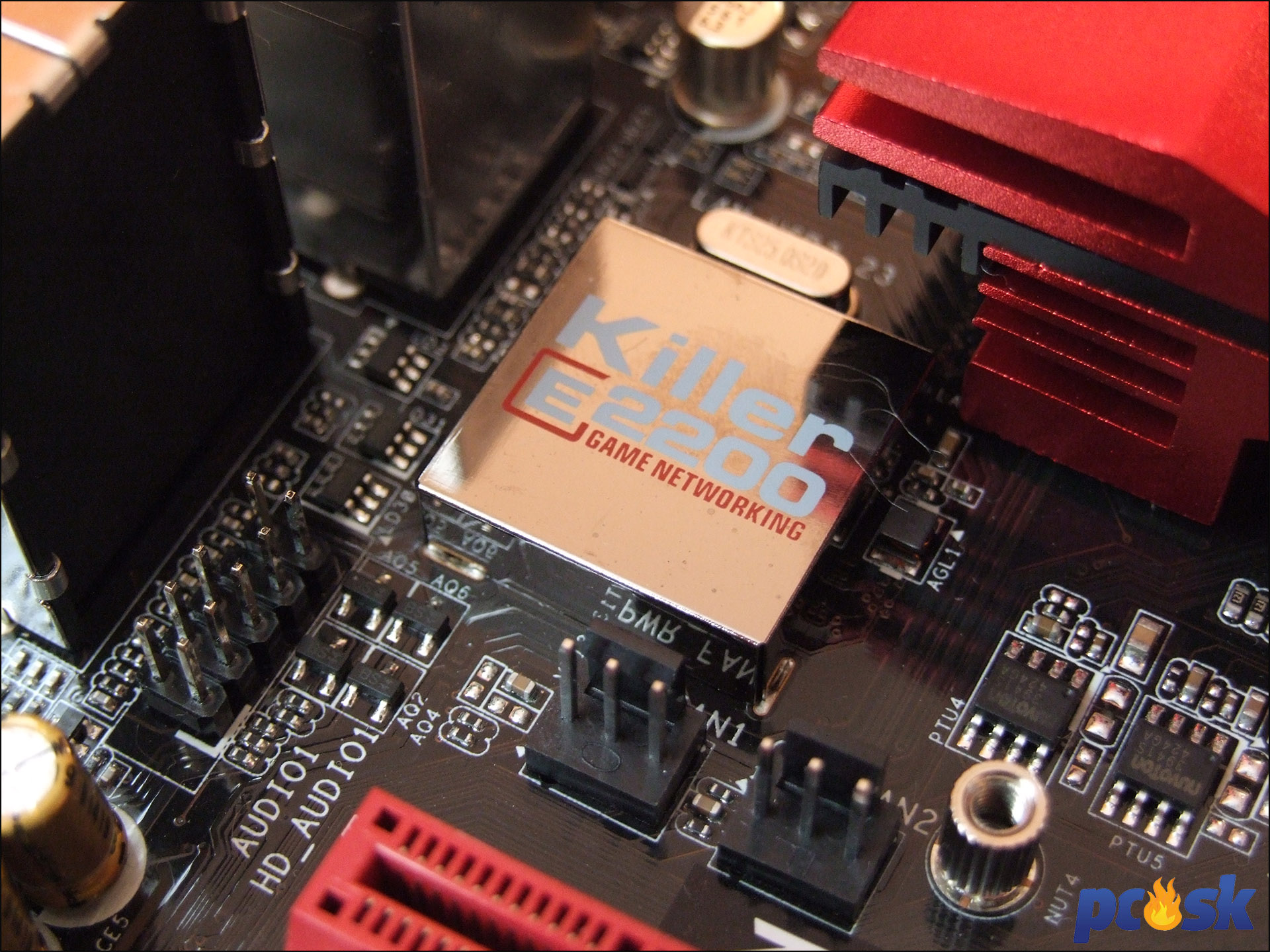

Sieťový čip Killer E2201 je nepriehľadnutelný aj vďaka svojmu EMI krytu.

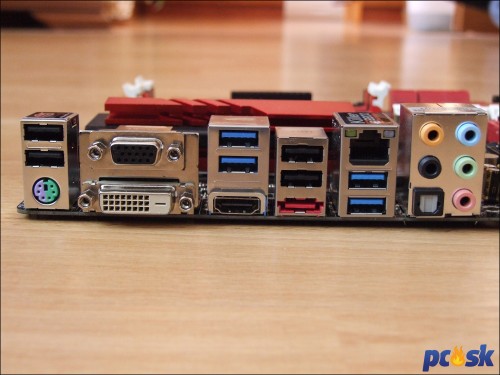

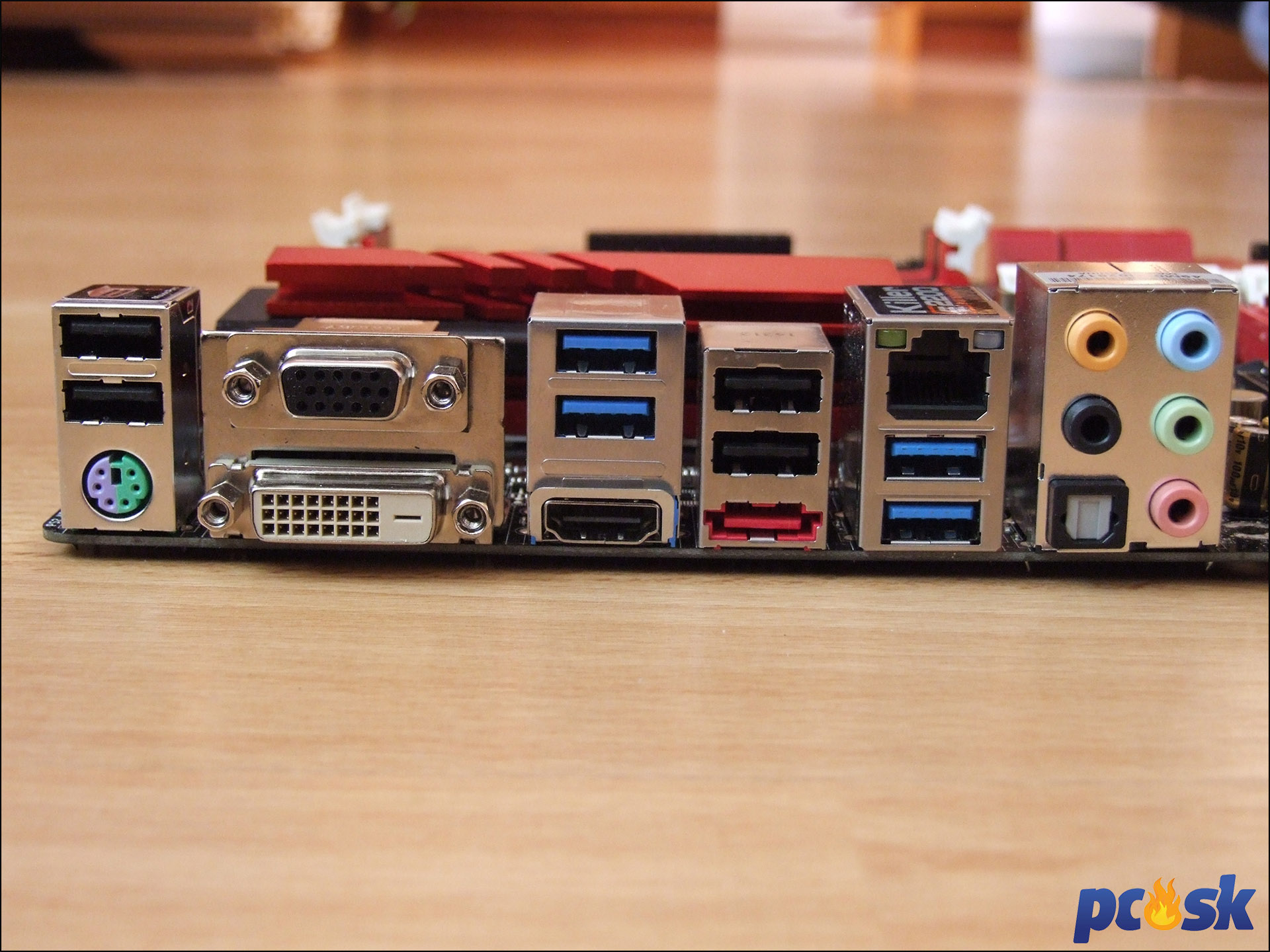

Zadný panel ponúka slušnú výbavu. Pre klávesnicu či myš je možné využiť archaický PS/2 port, 4 USB 2.0 porty (najvrchnejší nad PS/2 je vyhradený pre Fatal1ty Mouse Port) alebo 4 USB 3.0 porty. Obraz vyvediete z D-Sub, DVI-D alebo HDMI. Pre LAN nechýba RJ-45 port a zostáva už len klasický zvukový panel s jackmi a optickým S/PDIF výstupom. Všetky USB porty navyše obsahujú zvýšené množstvo zlata kvôli ochrane pre elektrostatickými výbojmi a korózii, čim sa zvyšuje ich životnosť.
