Základné dosky spoločnosti ASRock patria tradične k tomu lacnejšiemu čo si môže zákazník na trhu kúpiť. Napriek tomu však nemožno prehlásiť, že by tieto dosky nemali čo ponúknuť. Naopak, tento fakt vyvracajú obe dosky v dnešnom teste, v ktorých nájdeme všetky moderné technológie ako M.2, eSATA či dokonca Thunderbolt a to všetko za dostupnú sumu.
ASRock Fatal1ty Z97M Killer - Balenie, príslušenstvo
Ako to už u ASRock býva, základné dosky s označením Fatal1ty patria do hernej série a snažia sa tak osloviť náruživých hráčov počítačových hier nie len funkciami dosky, ale aj pribaleným softvérom. Z označenia dosky Fatal1ty Z97M Killer je zrejmých hneď niekoľko vecí - pôjde o hernú dosku mATX s čipsetom Z97. Túto dosku, disponujúcu všetkými modernými konektormi u nás v internetových obchodoch kúpite ťažko, no jej cena je vcelku prijateľná a začína na 122€.

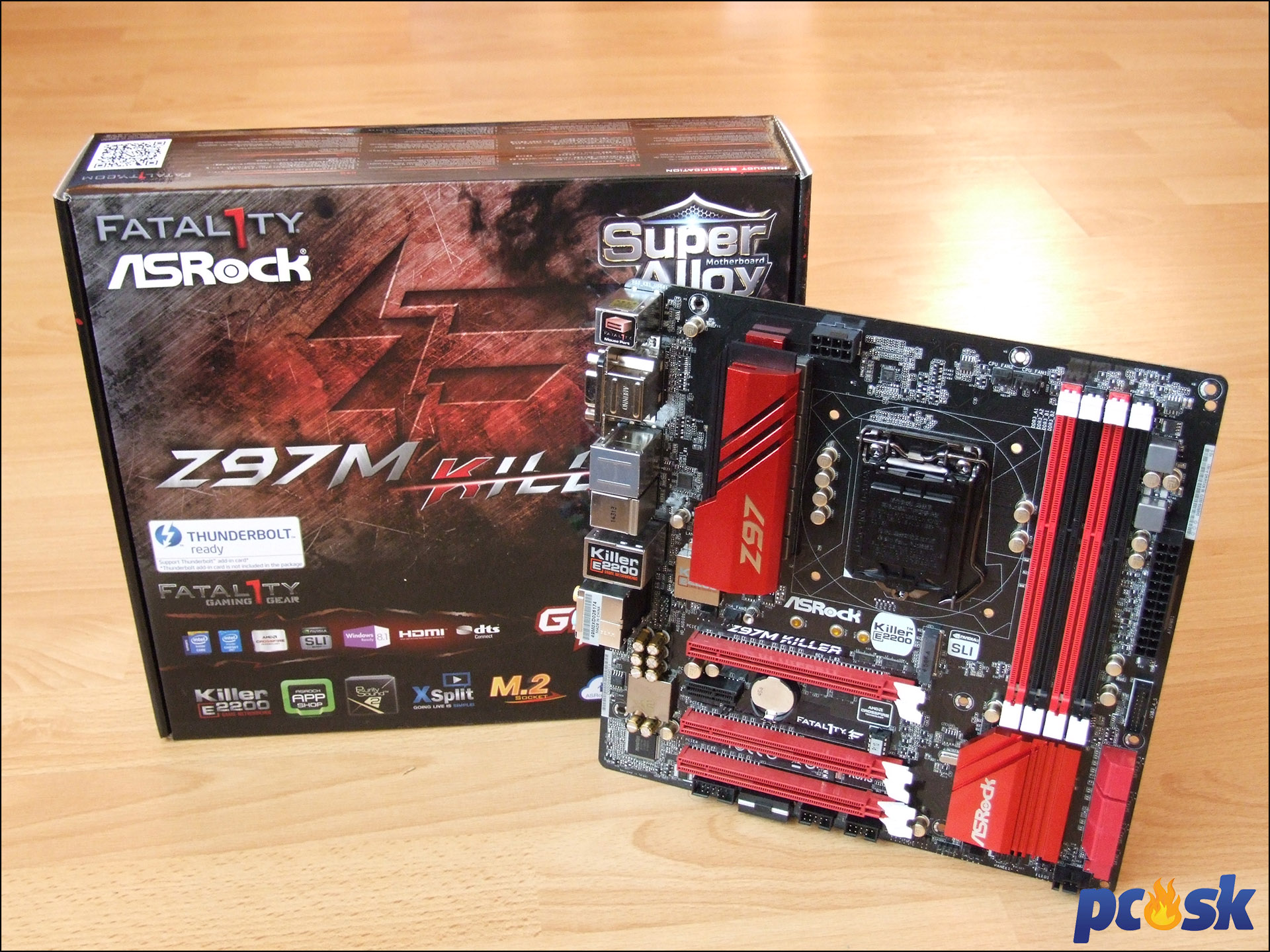

Balenie základnej dosky nijako nevybočuje zo zaužívaného ladenia herných dosiek ASRock. Obrázok dosky síce na škatuli nenájdete, no zadná strana je prepchatá všetkými informáciami týkajúcimi sa obsahu balenia. Predná strana hlása aj prítomnosť funkcie HDD Saver, ide však o chybnú informáciu a na doske sa táto technológia nenachádza.
Príslušenstvo nie je príliš bohaté a obsahuje v podstate len najpotrebnejšie veci ako manuály, SLI mostík, SATA káble a záslepku na zadný panel. Výrobca ako pozornosť pribaľuje aj 3-mesačné predplatné služby XSplit Gamecaster a 1-ročné predplatné služby ASRock Cloud.
Kompletné príslušenstvo
- príručka pre rýchlu inštaláciu
- DVD s ovládačmi a softvérom
- 2x SATA3 káble
- záslepka na zadný panel
- 1x SLI mostík
- 1x skrutka pre M.2
ASRock Fatal1ty Z97M Killer - Funkcie dosky, špecifikácie
Balenie máme predstavené, pozrime sa doske teoreticky na zúbok.
Žiaden z hlavných výrobcov základných dosiek nepodceňuje sieťovú výbavu (najmä) herných dosiek. Rovnako je tomu aj u tejto dosky a o komunikáciu po sieti sa postará sieťový čip Killer série E2200, ktorý by vám mal pomôcť najmä pri hraní online hier vďaka uprednostňovaniu sieťovej prevádzky pre hru.
Veľkou skupinou rôznych funkcií je Super Alloy pokrývajúci hliníkové heatsinky, prémiové zliatinové cievky ,12K Nichicon kondenzátory či NexFET MOSFETy. Všetky tieto prvky by sa mali postarať o efektívnejšiu prácu s elektrinou, chladnejšiu prevádzku napájacej kaskády a s tým súvisiacu dlhšiu životnosť.
Výrobcovi sa na dosku micro-ATX formátu podarilo vmestiť aj rýchly M.2 slot. V tomto prípade využíva 2 PCIe linky a výsledná rýchlosť sa tak zastavila na 10Gbps, pričom SSD disky do tohto konektora môžu byť dlhé 80mm.
Niekto možno využije aj SATA Express konektor, aj keď ponuka diskov pre neho je ešte stále príliš malá.
Zvuková stránka je zastúpená technológiou Purity Sound2. Jej srdcom je asi to najlepšie čo v rámci integrovaných riešení možno dostať a síce kodek Realtek ALC1150. Ten samozrejme kryje EMI štít. Nechýbajú tiež kvalitné zosilňovače, japonské Nichicon audio kondenzátory či fyzicky oddelená časť PCB.
Dostávame sa k prvej funkcii zameranej na hráčov. Je ňou Key Master, ktorý obsahuje 2 hlavné časti - Sniper Key a Macro Key. Sniper Key, ako už názov napovedá, pomôže hráčom v sniper móde keď spresní mierenie a zvýši tým šancu na headshot. Macro Key umožňuje vytvoriť pre ľubovoľnú klávesnicu rozličné makrá.
Aj Fatal1ty Mouse Port sa šikne hráčom. Táto služba pracuje ruka v ruke s F-Stream a dovoľuje hráčom po pripojení myšky do Fatal1ty Mouse portu meniť frekvenciu od 125Hz po 1000Hz.

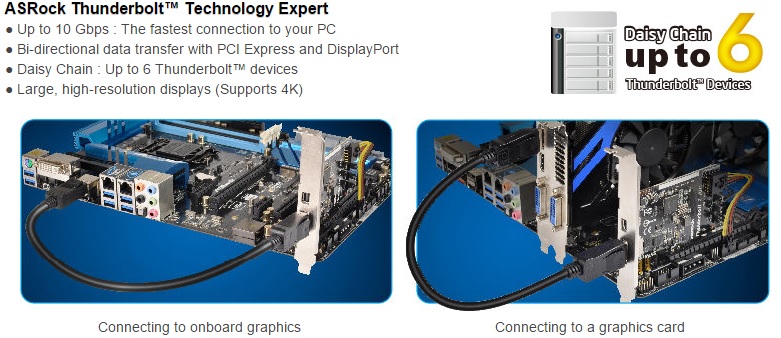

Spomedzi moderných a rýchlych rozhraní nechýba dokonca ani Thunderbolt2. Po pripojení Thunderbolt karty si tak užívateľ môže užívať prenosy rýchlosťou 20Gbps.
Hráči sa občas radi pochvália svojím skillom či inými úspechmi, na čo sa im môže hodiť aj 3-mesačné predplatné služby XSplit Broadcaster.
Okrem XSplit predplatného pribaľuje ASRock aj 1-ročné predplatné ASRock Cloud, s ktorým môžete ovládať počítač aj z mobilných zariadení.
Špecifikácie
| ASRock Fatal1ty Z97M Killer | |
Formát | micro-ATX |
Socket | Intel LGA1150 |
Čipset | Intel Z97 Express |
Operačné pamäte | 4 DIMM sloty maximálne 32GB DDR3 v dvojkanálovom zapojení s frekvenciou 3000+MHz (OC) podpora XMP |
Rozširujúce sloty | 2x PCIe 3.0 x16 (single x16 alebo dual zapojenie x8/x8) 1x PCIe 2.0 x4 1x PCIe 2.0 x1 |
Úložisko | Intel Z97 čipset 6x SATA3 1x SATA Express (10Gbps) 1x M.2 (10Gbps) 1x eSATA (6Gbps, na zadnom panely) |
USB | Intel Z97 čipset 6x USB 3.0 (4x na zadnom panely, 2x na doske) 8x USB 2.0 (4x na zadnom panely, 4x na doske) |
LAN | 1x Qualcomm Atheros Killer E2201 Gigabit |
Multi-GPU | podpora AMD Quad CrossFireX, CrossFireX a nVidia Quad SLI, SLI |
Audio | PuritySound 2 7.1-kanálové HD audio kodek Realtek ALC1150 |
Zadný panel | 1x PS/2 pre klávesnicu/myš 1x D-Sub 1x DVI-D 1x HDMI 1x eSATA 4x USB 2.0 (jeden vyhradený pre Fatal1ty Mouse Port) 4x USB 3.0 1x RJ-45 5x audio jack 1x S/PDIF výstup |
Interné konektory | 1x COM header 1x konektor pre pripojenie PC skrine 1x TPM header 2x konektor pre CPU ventilátor (4pin + 3pin) 3x konektor pre systémové ventilátory (4pin + 2x3pin) 1x 24pin ATX konektor 1x 8pin 12V konektor 1x konektor pre napájanie PCIe slotov 1x AAFP 1x Thunderbolt AIC 2x USB 2.0 konektor 1x USB 3.0 konektor |
Dodávaný softvér | ovládače ASRock F-Stream ASRock Disk Health Report ASRock USB Key ASRock Key Master ASRock APP Charger ASRock XFast RAM ASRock Restart to UEFI XSplit Gamecaster XSplit Broadcaster |
Cena (december 2014) | od 122€ (zdroj: heureka.sk) |
ASRock Fatal1ty Z97M Killer - Čipset, bližší pohľad na dosku
Základná doska v dnešnom teste ťaží z moderného Intel Z97 čipsetu, ktorý prekonáva iba Intel X99 čipset pre fajnšmekrov. Z97 oproti minulému Z87 neprináša príliš veľa markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.
PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.
Teoretické predstavenie dosky máme za sebou, je na čase rozobrať dosku aj prakticky.
Layout dosky s formátom mATX nie je nijakým spôsobom neštandardný, hádam len prídavný konektor napájania PCIe slotov vybočuje z tradície. Zadná strana prezradí iba pripojenie PCIe slotov.
Okolie pätice LGA 1150 je pomerne čisté a najbližšie sa nachádza napájacia kaskáda Digi Power pozostávajúca z 8 fáz. Jej súčasťou sú spomínane NexFET MOSFETy a prémiové cievky. Na kaskáde sedí 1 pasív pevne uchytený skrutkami. Za pasívom sa tradične nachádza 8-pinový EATX konektor pre napájanie procesora.

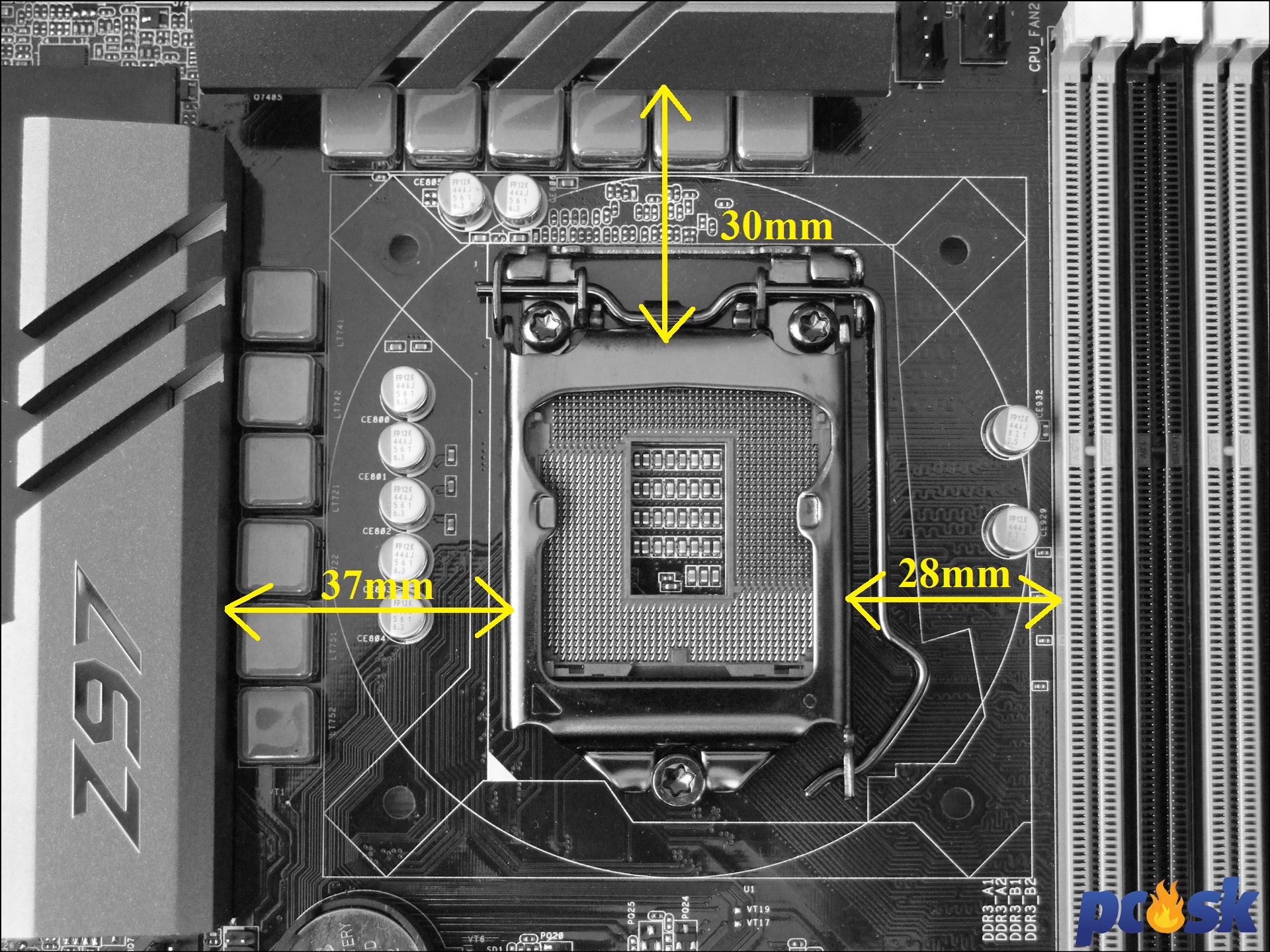

Rozmery pre osadenie chladiča môžete vyčítať z obrázku. Doske chýba "severný" pasív nad VRM a tak kolízia mohutnejších chladičov nehrozí.
Sloty pre operačné pamäte typu DDR3 sú 4 a pojmú maximálne 32GB s taktom cez 3000MHz pri pretakovaní. Prioritne zapojenie do dual-channel konfigurácie je zvýraznené čiernou farbou. Nechýba ani podpora XMP profilov. Pri DIMM slotoch je dvojica konektorov pre ventilátory - jeden 4pin pre CPU a druhý 3pin pre voliteľný ventilátor.
Na doske sa celkovo nachádza 5 konektorov pre ventilátory: 2 pre CPU (4pin + 3pin) a 3 systémové (1x4pin + 2x3pin).
Pravý kraj dosky patrí veľkému 24-pinovému ATX konektoru, ktorému sekunduje jediný interný USB 3.0 konektor.
Ďalej od nich je 6 SATA3 portov natočených o 90°. Všetky sú vyvedené z čipsetu Z97. Vedľa nich si našiel miesto malý, no rýchly SATA Express konektor.
SSD môžu využiť prakticky všetky dostupné rozhrania vrátane M.2 s rýchlosťou 10Gb/s. Ten zdieľa linky so SATA3_4, SATA3_5 a SATA Express. Pri osadení jedného z týchto konektorov tak prídete o ostatné.
Pokračujeme v prieskume ďalej a narazíme na konektory pre pripojenie počítačovej skrine a Thunderbolt2 header. Nad PLED konektorom sa nachádza jumper pre vymazanie CMOS.
USB 2.0 interné konektory sú zastúpené v počte 2 kusov. Vedľa nich možno trochu netradične narazíme na prídavný 4pin napájací konektor, ktorý má dodať potrebné množstvo energie pri zapojení viacerých žravých grafických kariet. Tento konektor susedí s COM konektorom.
Grafické karty je možné zapojiť do 3 PCIe slotov. Prvé 2 sú štandardu 3.0, posledný staršieho 2.0, ktorý je zapojený v režime x4. Posledný slot zostane vo väčšine prípadov zrejme prázdny nakoľko jednu kartu si do neho užívateľ vkladať nebude, kvôli x4 zapojeniu sa tento slot navyše nemôže zúčastňovať v multi-GPU zapojení. Keby sa aj mohol, posledné dva sloty sú príliš blízko pri sebe a aj menej robustné karty by mali problém vtesnať sa nehovoriac o zlom nasávaní vzduchu. Doska inak podporuje multi-GPU konfiguráciu kariet nVidia aj AMD. Pri zapojení dvoch kariet sa linky rozdelia v pomere x8/x8. Medzi dlhé sloty sa vmestil aj jeden krátky PCIe 2.0 x1 slot a čip s BIOSom.
Purity Sound 2 technológia sídli na fyzicky oddelenom ľavom boku dosky. Vďaka nej si užijete 7.1HD zvuk a zosilňovače Ti NE5532 zabezpečia, že si môžete pripojiť slúchadla s impedanciou až 600ohm.

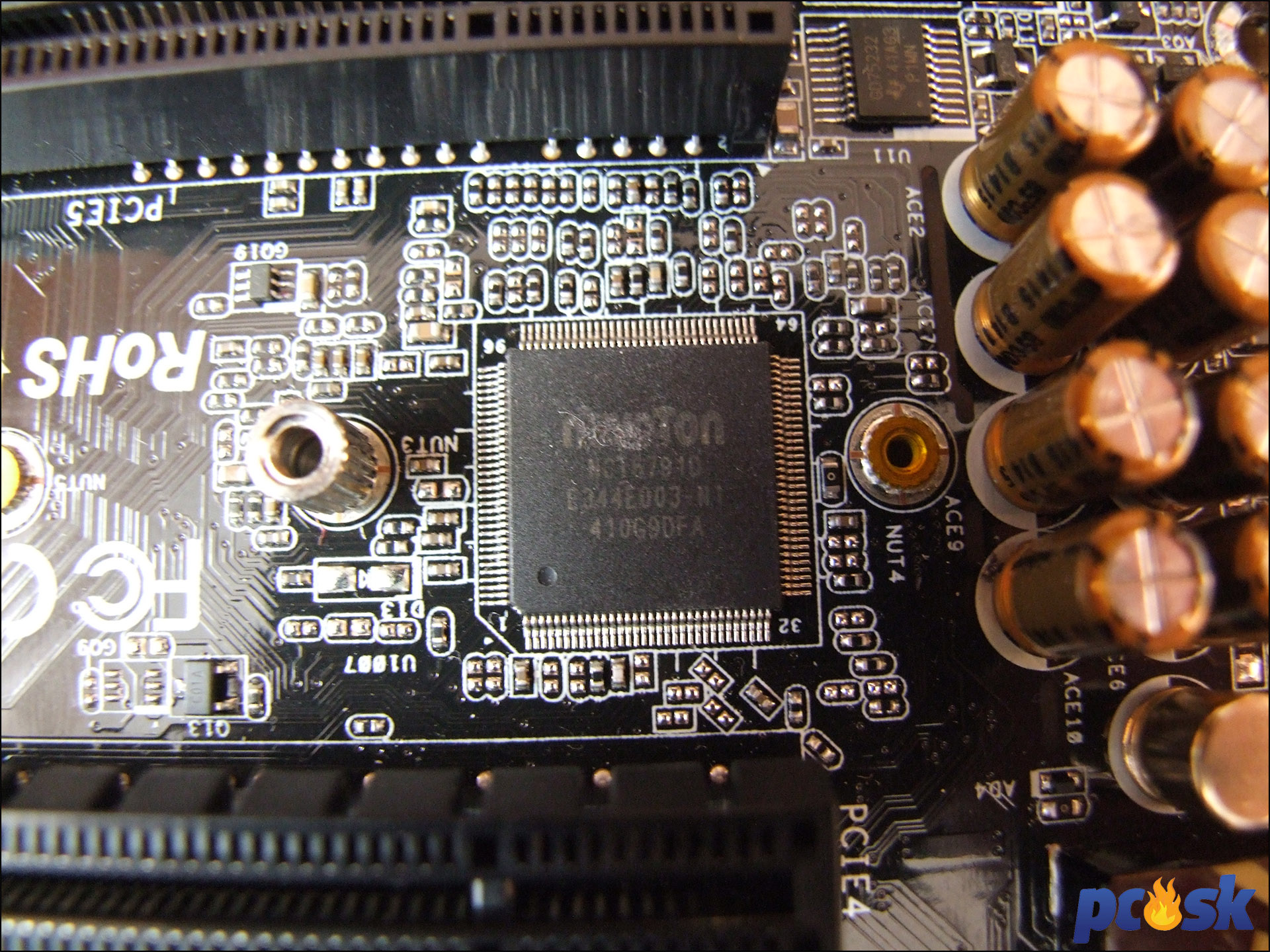

Samotný roh dosky patrí Super I/O čipu Nuvoton NCT67760.
Sieťový čip Killer E2201 je nepriehľadnutelný aj vďaka svojmu EMI krytu.
Zadný panel ponúka slušnú výbavu. Pre klávesnicu či myš je možné využiť archaický PS/2 port, 4 USB 2.0 porty (najvrchnejší nad PS/2 je vyhradený pre Fatal1ty Mouse Port) alebo 4 USB 3.0 porty. Obraz vyvediete z D-Sub, DVI-D alebo HDMI. Pre LAN nechýba RJ-45 port a zostáva už len klasický zvukový panel s jackmi a optickým S/PDIF výstupom. Všetky USB porty navyše obsahujú zvýšené množstvo zlata kvôli ochrane pre elektrostatickými výbojmi a korózii, čim sa zvyšuje ich životnosť.
ASRock Fatal1ty Z97M Killer - BIOS
Verzia BIOSu v našom teste bola 1.20. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.
BIOS ponúka decentný, no prehľadný dizajn. V úvodnej stránke veľa toho nepomeníte a za ladením tak treba vyraziť ďalej.
Meniť BCLK či násobič možno priamo pod položkou OC Tweaker

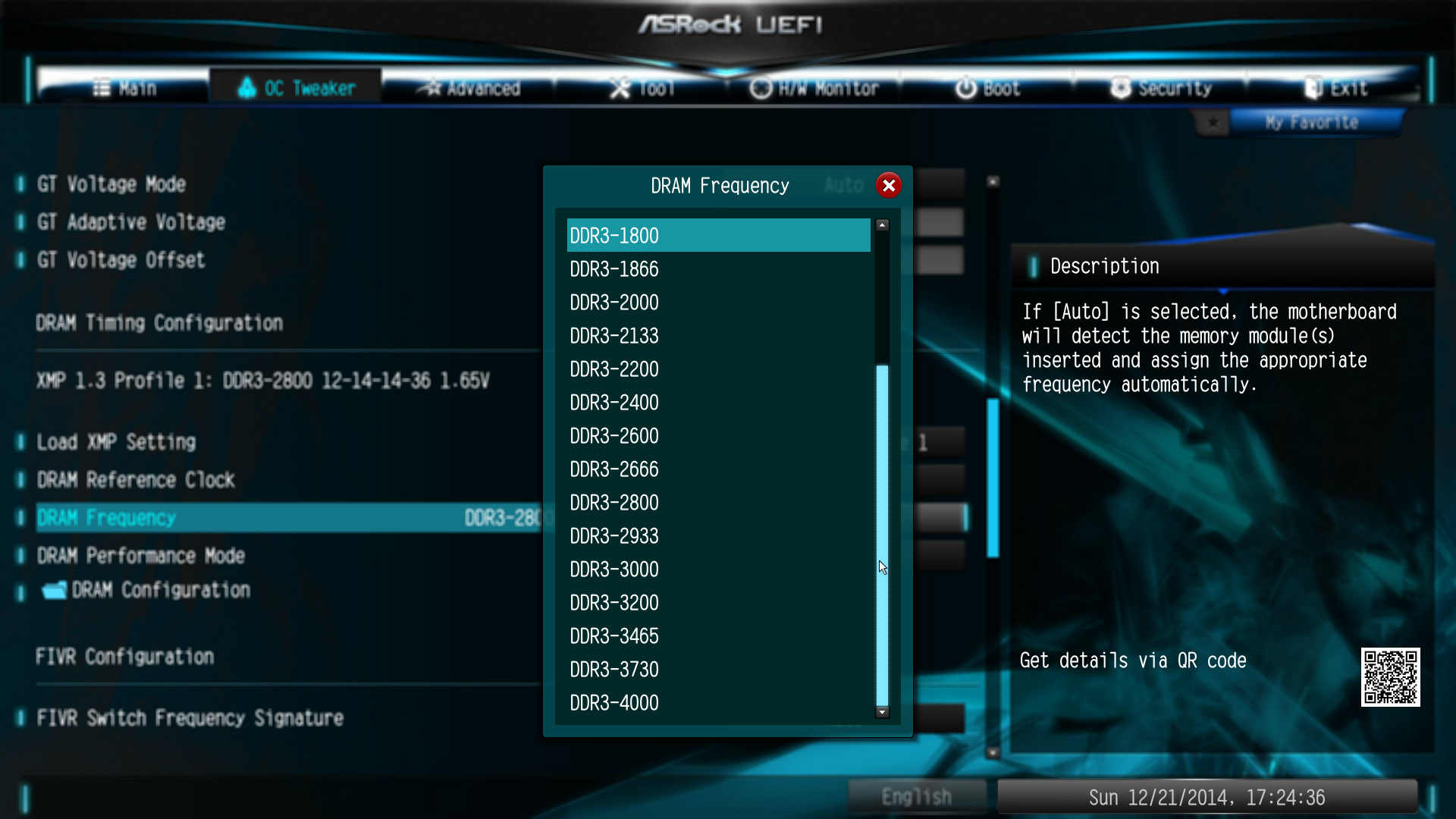

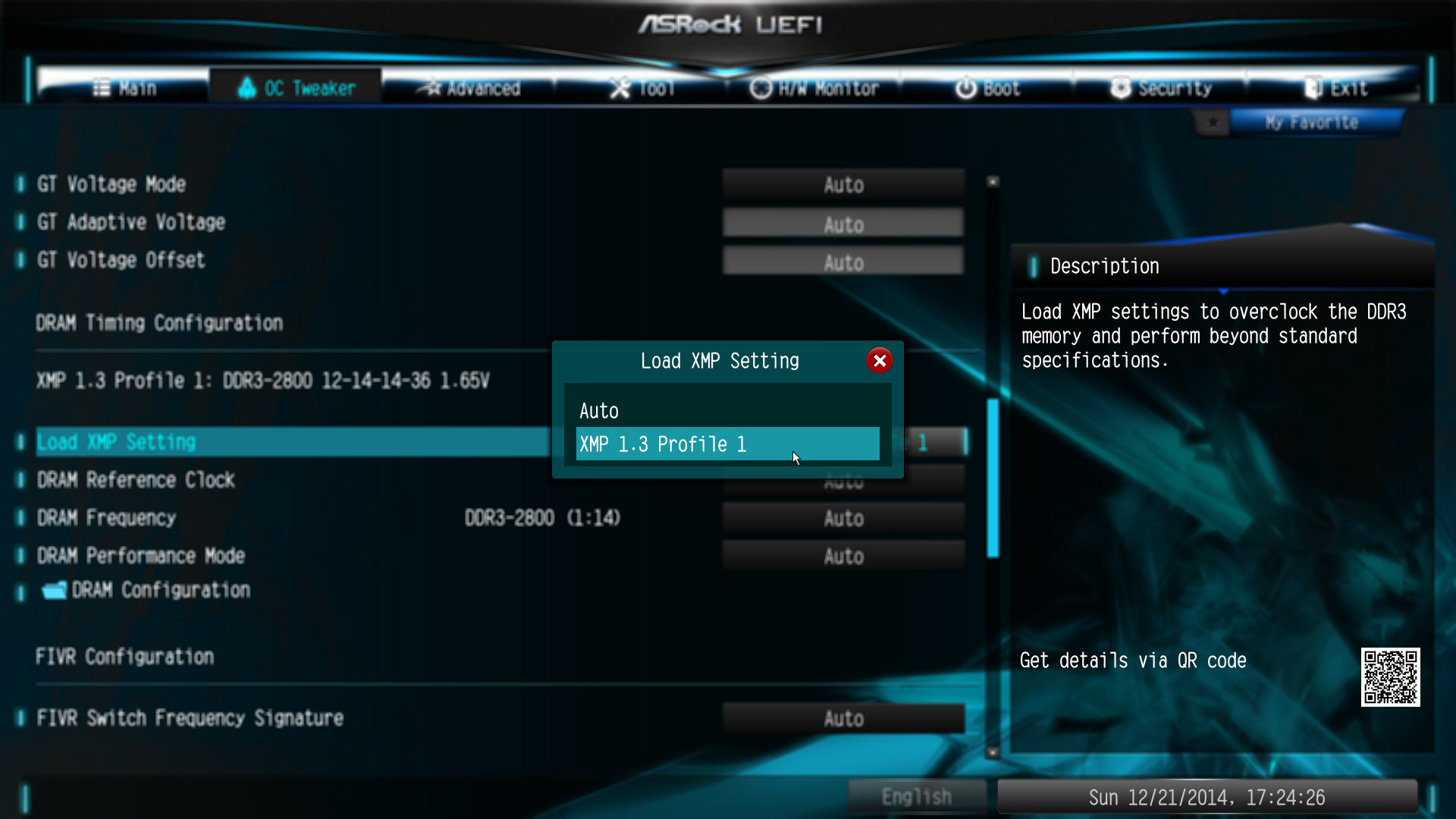

Nahrať XMP profil, upraviť frekvenciu či časovanie nie je problém. Doska pre RAM ponúka frekvenciu až 4000MHz
Meniť napätie je možné všetkým podstatným častiam, oproti konkurencii však ASRock BIOS neponúka tak detailné možnosti.

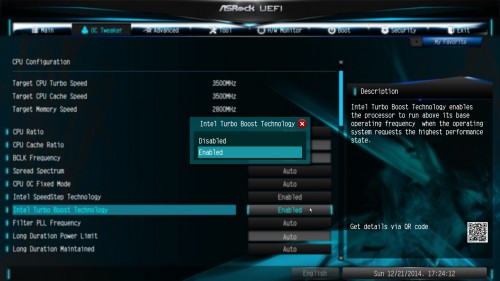

V karte Advanced možno meniť počet aktívnych procesorových jadier, štandard PCIe liniek či ovládať audio.
Meniť režim pripojenia diskov, aktivovať SMART, zapínať Thunderbolt a mnohé iné poskytuje záložka Advanced.
System Browser vás virtuálne prevedie po základnej doske, Internet Flash zas sám automaticky zistí, stiahne a nainštaluje najnovšiu verziu BIOSu. To je samozrejme možné urobiť aj ručne z USB kľúča (musí mať formát FAT32) cez Instant Flash.
H/W Monitor na jednom mieste zobrazuje akutálne teploty, napätia či otáčky ventilátorov. Tie je zároveň možné meniť buď cez prednastavené režimy, alebo ručne
Sekcia Boot poskytuje rozličné nastavenia, tým najdôležitejším je asi priorita bootovania
ASRock Z97 Extreme6 - Balenie, príslušenstvo
Druhou testovanou doskou je Extreme6 rovnako s čipsetom Intel Z97, ktorá však mieri na inú cieľovú skupinou ako sú hráči. Jej prioritou sú náročnejší užívatelia požadujúci od dosky spoľahlivý chod či pokročilé funkcie ladenia.

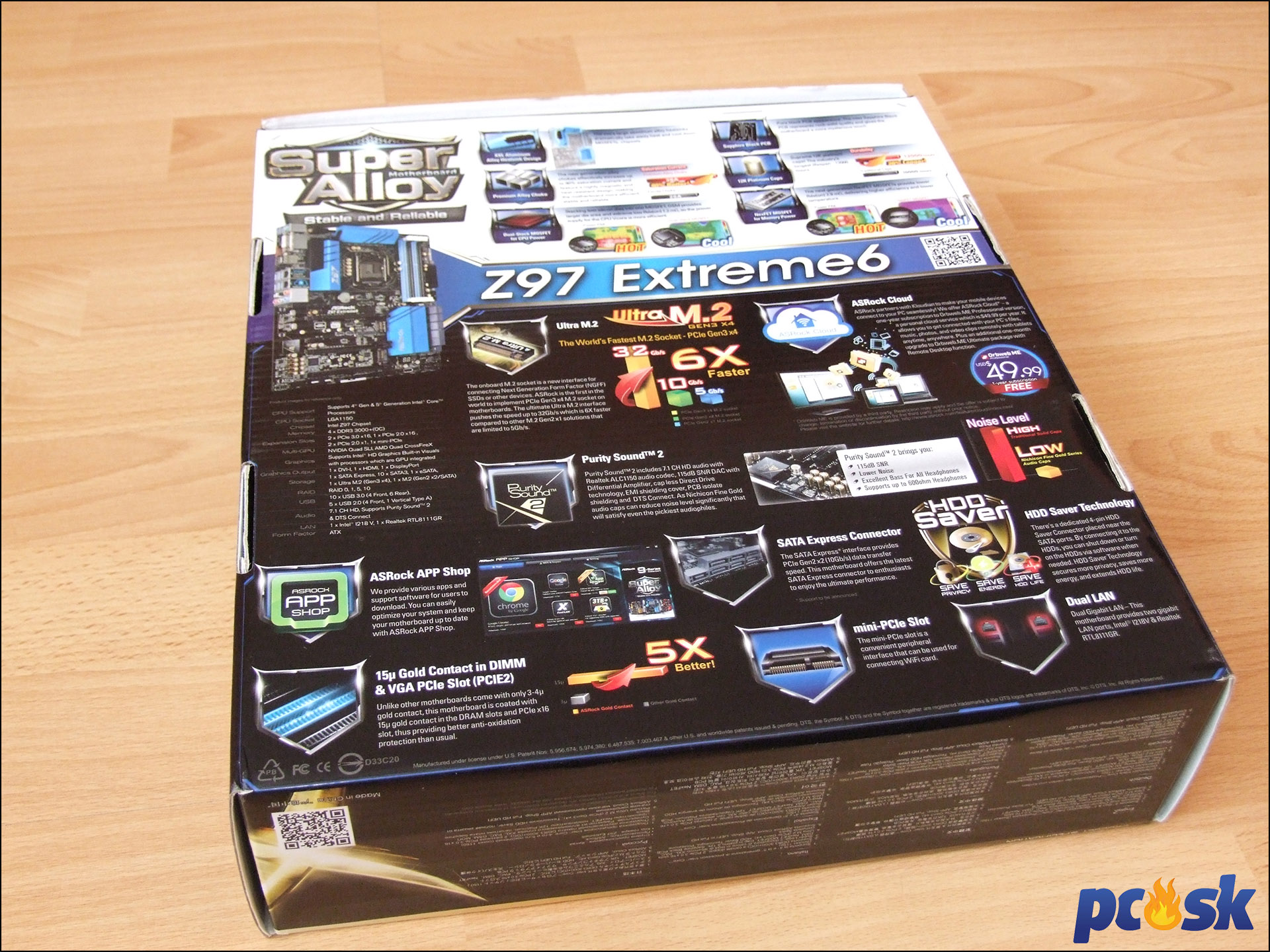

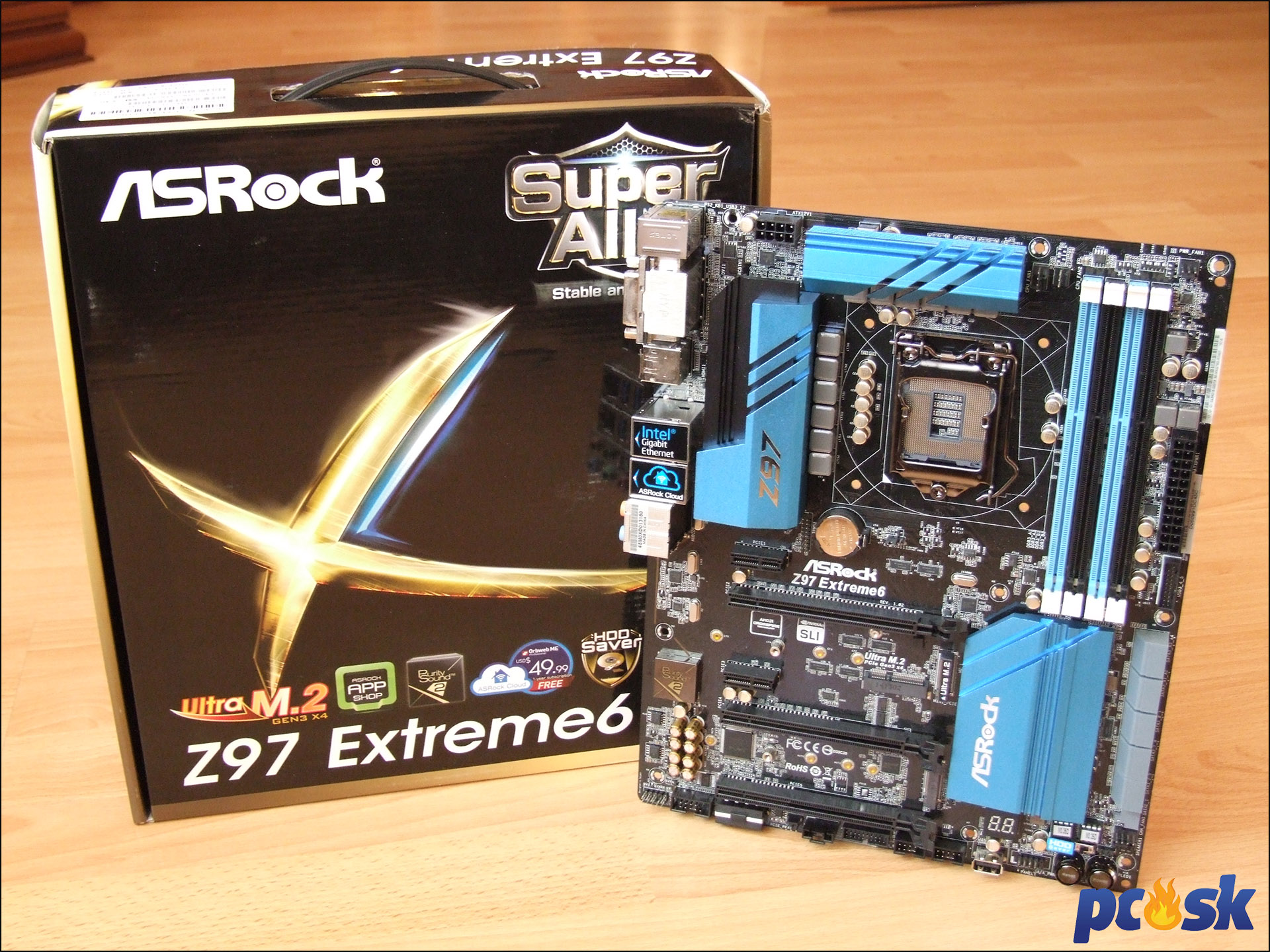

Balenie dosky zodpovedá danej sérii a poskytuje decentnejší dizajn, ktorý však aj v tomto prípade dopĺňa množstvo textu a obrázkov. Príslušenstvo odráža zameranie dosky a tak okrem tradičným manuálov a DVD nájdeme aj 4 SATA káble, HDD Saver kábel či SLI mostík.

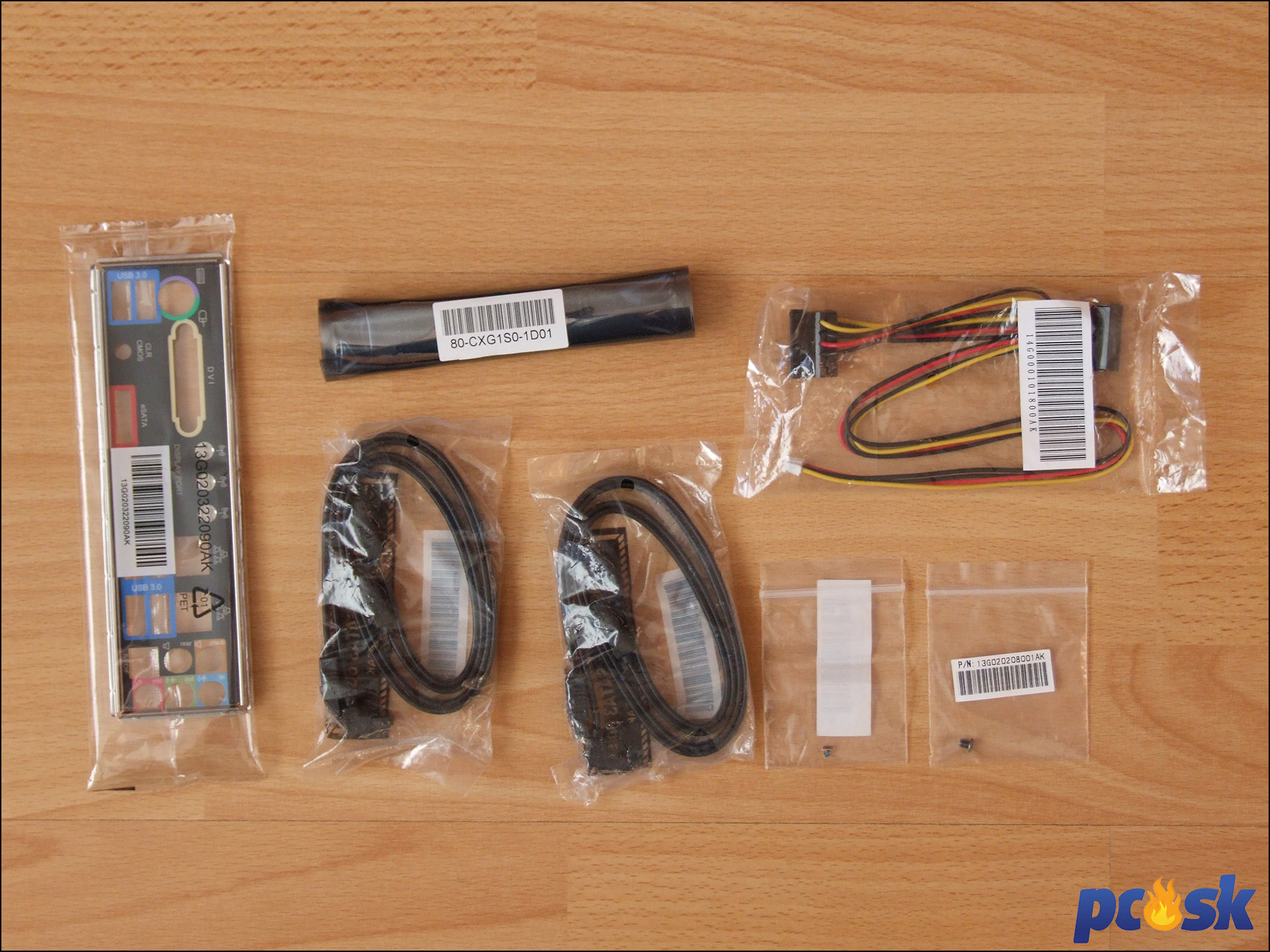

Kompletné príslušenstvo
- príručka pre užívateľa
- DVD s ovládačmi a softvérom
- 4x SATA3 káble
- záslepka na zadný I/O panel
- SLI mostík
- HDD Saver kábel
- 2 skrutky pre M.2 socket
- 1 skrutka pre mini-PCIe slot
ASRock Z97 Extreme6 - Funkcie dosky, špecifikácie
Táto doska má niektoré funkcie spoločné s predchádzajúcou a tie tak len spomeniem. Hlbšie sa budem venovať novým vlastnostiam.
Podobne ako Killer aj Extreme6 na sebe nesie prvky zo skupiny Super Alloy. Patria sem veľké hliníkové pasívy, prémiové cievky, NexFET MOSFETy pre pamäte či Nichicon audio kondenzátory. Napájanie procesora majú na starosti Dual-Stack MOSFETy, ktoré zabezpečujú efektívnejšiu dodávku prúdu a menšie zahrievanie.

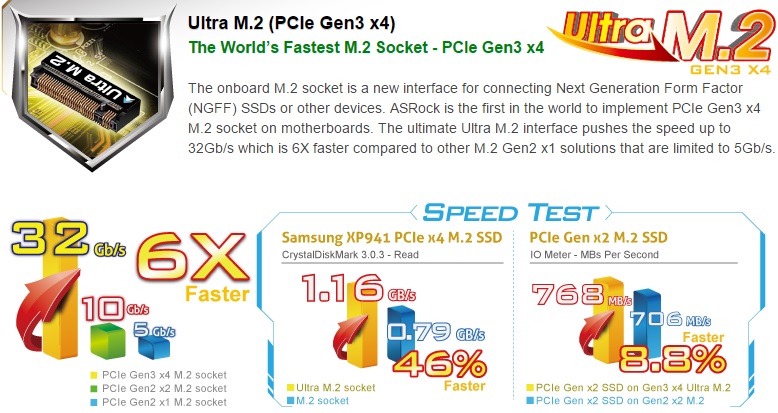

Na PCB nájdeme nie jeden, ale rovno až dvojicu M.2 slotov. Jeden s nich využíva 2 PCIe linky a dosahuje tak rýchlosť "iba" 10Gb/s, druhý však ťaží až zo 4 PCIe liniek a výsledná rýchlosť tak dosahuje 32Gbps. SSD zapojené do M.2 slotov môžu mať navyše dĺžku až 11cm.

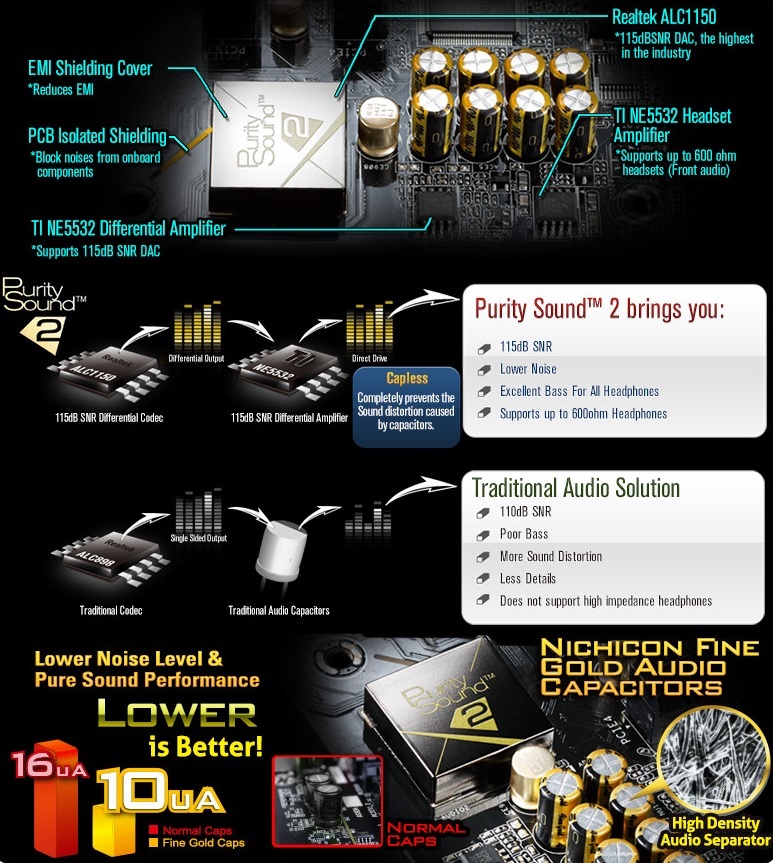

Purity Sound 2 s kodekom Realtek ALC1150 a SNR 115dBA obstaráva hudobnú kulisu aj na tejto doske.
Stabilná a najmä dlhodobá životnosť DIMM a PCIe slotov je zabezpečená zvýšením obsahom zlata v týchto konektoroch. Podľa ASRock by vďaka tomu sloty mali vydržať 5x dlhšie.

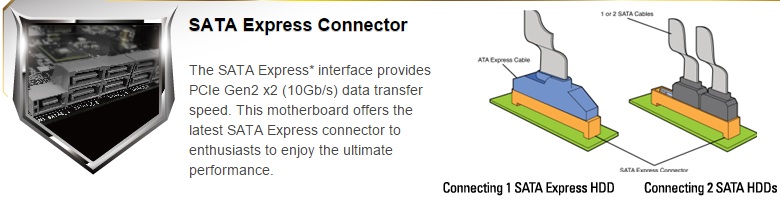

Okrem množstva SATA3 portov ponúka doska aj SATA Express konektor s rýchlosťou 10Gbps.

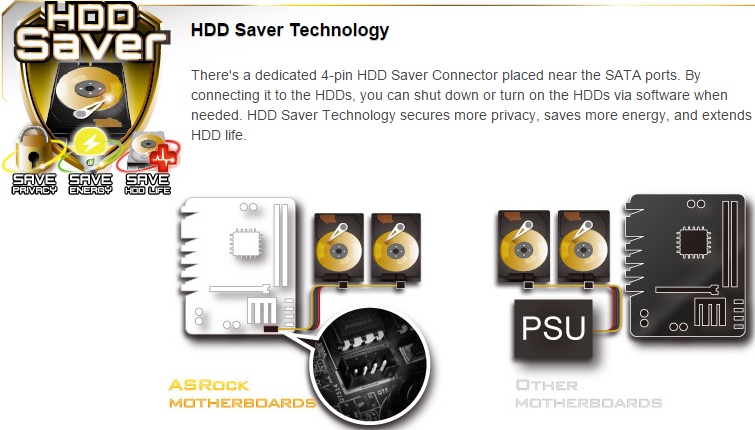

V dobe rýchlych SSD myslí ASRock ešte aj na klasické HDD. Pre ne je určená funkcia HDD Saver, ktorá je zastúpená v podobe 4-pinového konektora. Po pripojení HDD do tohto konektora je možné tieto disky vypínať cez softvér čim sa disky šetria, zvýši sa bezpečnosť a úspora energie.
ASRock prezentuje HDD Saver aj formou videa kde ukazuje napríklad aj ako skryť obsah (v tomto prípade šteklivé fotky) pred neželanými očami zvedavcov.
Podobne ako Z97M Killer aj Extreme6 na sebe nesie Thunderbolt header pre pripojenie Thunderbolt karty. V tomto prípade však ide o prvú generáciu technológie Thunderbolt s polovičnou rýchlosťou 10Gbps.

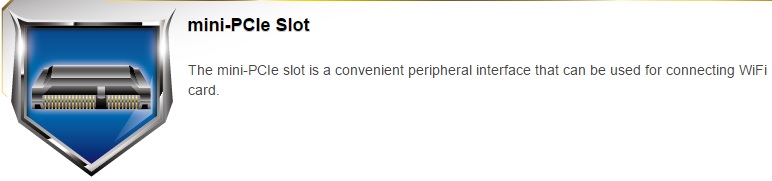

Na veľkej doske si našiel miesto ešte aj mini-PCIe slot, do ktorého si môžete vložiť napríklad Wi-Fi modul.

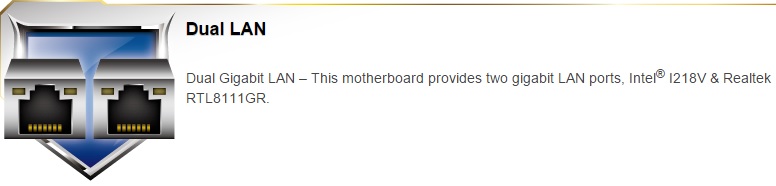

Ten však nie je nevyhnutný a sieťová prevádzka je zastúpená v nadštandardnom počte dvojice LAN portov.
ASRock Cloud dostanete aj k tejto doske.
Špecifikácie
| ASRock Z97 Extreme6 | |
Formát | ATX (30,5 x 24,4cm) |
Socket | Intel LGA1150 |
Čipset | Intel Z97 Express |
Operačné pamäte | 4 DIMM sloty maximálne 32GB DDR3 v dvojkanálovom zapojení s frekvenciou 3000+MHz (OC) podpora XMP |
Rozširujúce sloty | 2x PCIe 3.0 x16 (single x16 alebo dual zapojenie x8/x8) 1x PCIe 2.0 x16 (pracuje v režime x2) 2x PCIe 2.0 x1 |
Úložisko | 1x Ultra M.2 (32Gbps) Intel Z97 čipset 6x SATA3 1x SATA Express (10Gbps) 1x M.2 (10Gbps) ASMedia ASM1061 1x eSATA (6Gbps, na zadnom panely) 4x SATA3 |
USB | Intel Z97 čipset 8x USB 3.0 (4x na zadnom panely, 4x na doske) 4x USB 2.0 (0x na zadnom panely, 4x na doske) 1x interný, vertikálny USB 2.0 port ASMedia ASM1042AE 2x USB 3.0 (na prednom panely) |
LAN | 1x Gigabit Intel I218v 1x Gigabit Realtek RTL8111GR |
Multi-GPU | podpora AMD Quad CrossFireX, CrossFireX a nVidia Quad SLI, SLI |
Audio | Purity Sound 2 7.1-kanálové HD audio kodek Realtek ALC1150 |
Zadný panel | 1x PS/2 pre klávesnicu/myš 1x DisplayPort 1.2 1x DVI-I 1x HDMI 1x eSATA 2x USB 3.0 (ASMedia ASM1042AE) 4x USB 3.0 (Intel Z97) 2x RJ-45 1x tlačidlo pre vymazanie CMOS 6x audio jack 1x S/PDIF výstup |
Interné konektory | 1x COM header 1x konektor pre pripojenie PC skrine 1x TPM header 2x konektor pre CPU ventilátor (4pin + 3pin) 4x konektor pre systémové ventilátory (4pin + 3x3pin) 1x 24pin ATX konektor 1x 8pin 12V konektor 1x konektor pre napájanie PCIe slotov 1x AAFP 1x Thunderbolt AIC 2x USB 2.0 konektor 2x USB 3.0 konektor 1x vertikálny USB 2.0 port 1x HDD Saver konektor 1x Dr. Debug displej 1x tlačidlo pre zapnutie 1x tlačidlo pre reset 1x prepínač medzi BIOSmi |
Dodávaný softvér | ovládače ASRock A-Tuning ASRock Disk Health Report ASRock USB Key ASRock APP Charger ASRock XFast LAN ASRock XFast RAM ASRock Restart to UEFI |
Cena (december 2014) | od 158€ (zdroj: heureka.sk) |
ASRock Z97 Extreme6 - Čipset, bližší pohľad na dosku
Intel Z97 čipset tvorí srdce tejto dosky. Ten sme si však opísali v prechádzajúcej doske a tak sa pozrime rovno na to čo v sebe základná doska ukrýva.

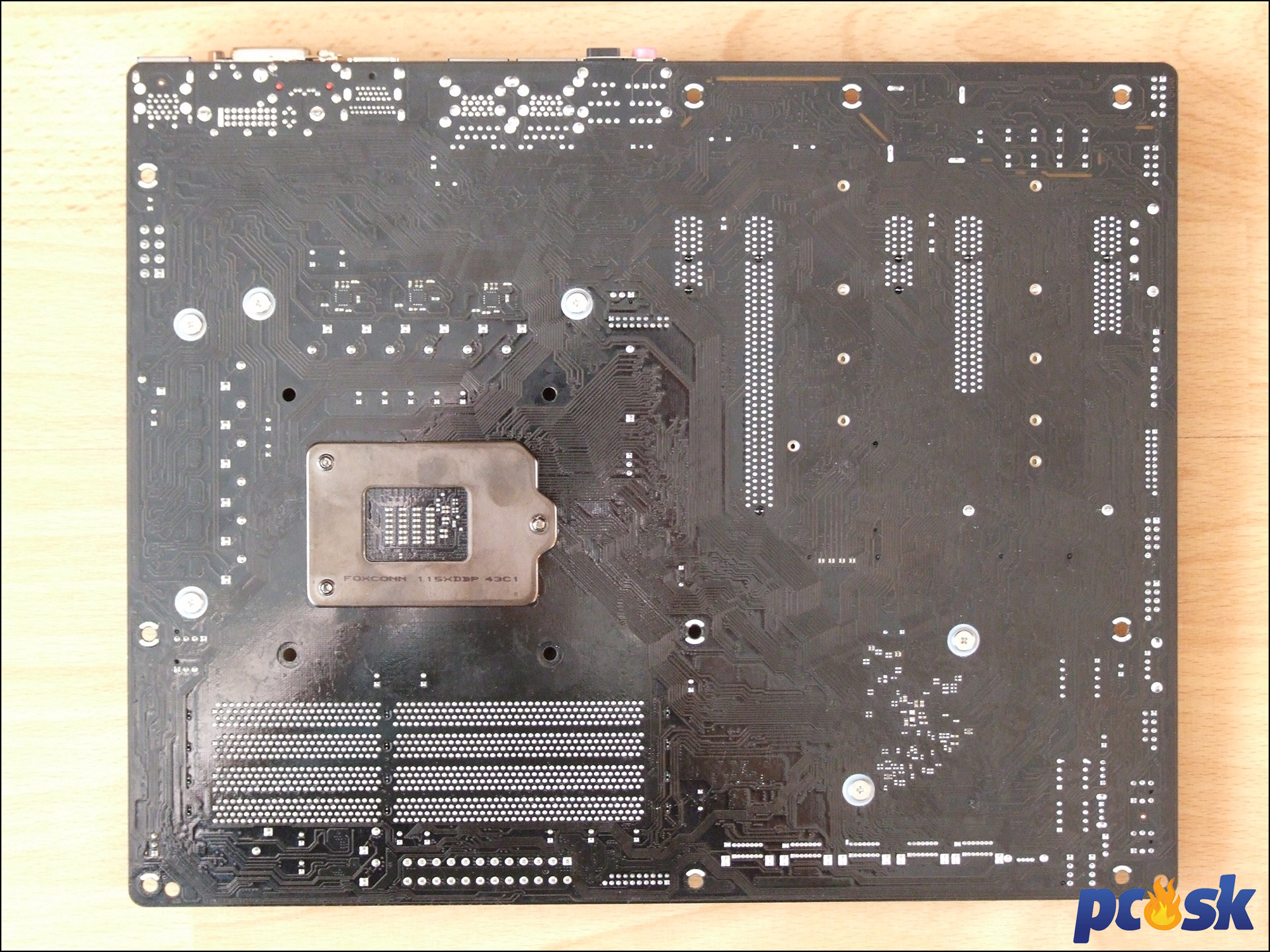

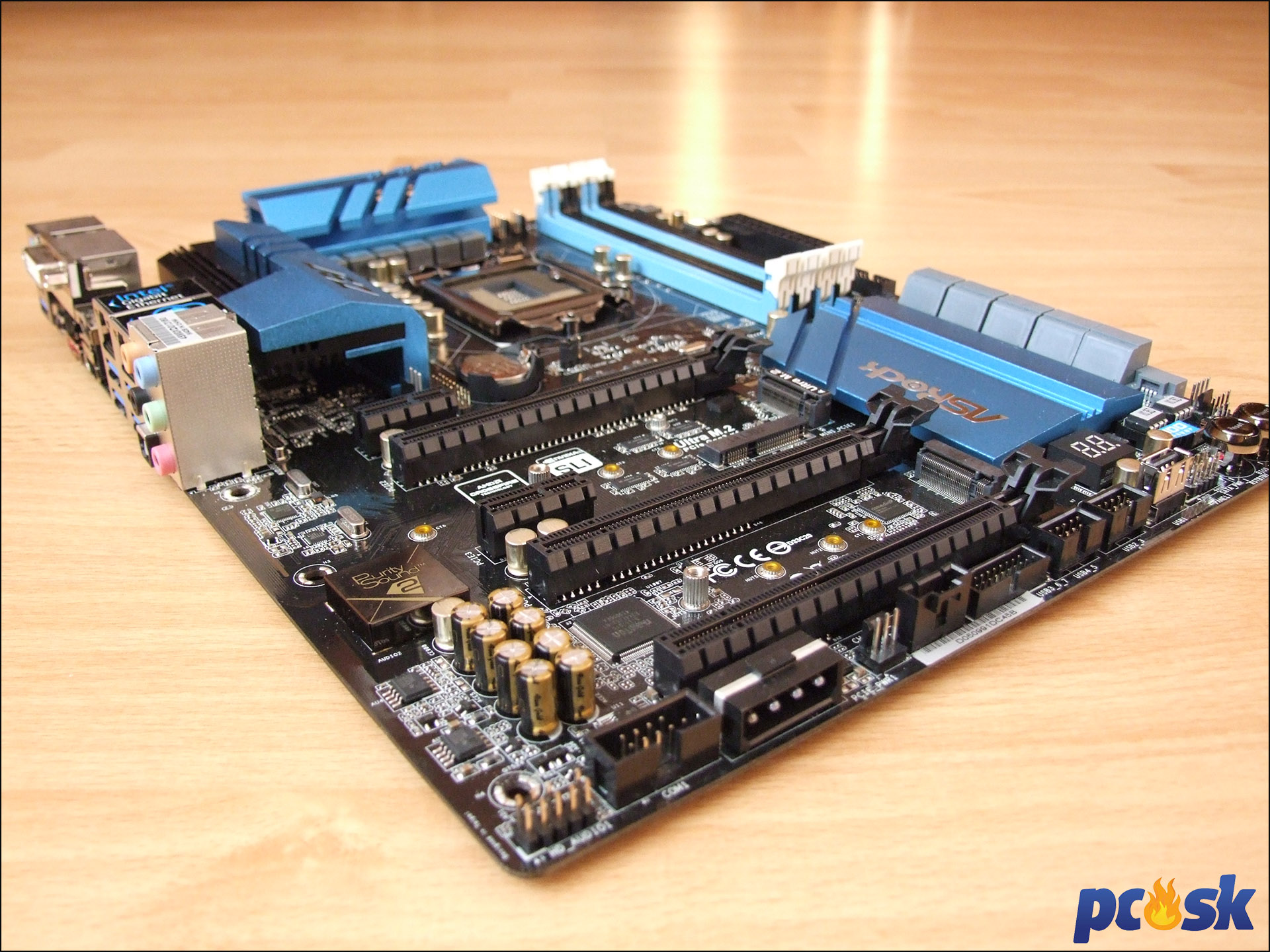

PCB je vyhotovené v klasickom ATX formáte a na prvý pohľad ponúka tradičný layout. Zaujme najmä obrovský pasív nad PCH.

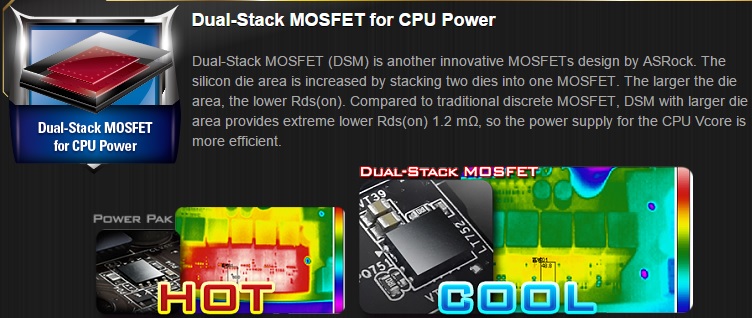

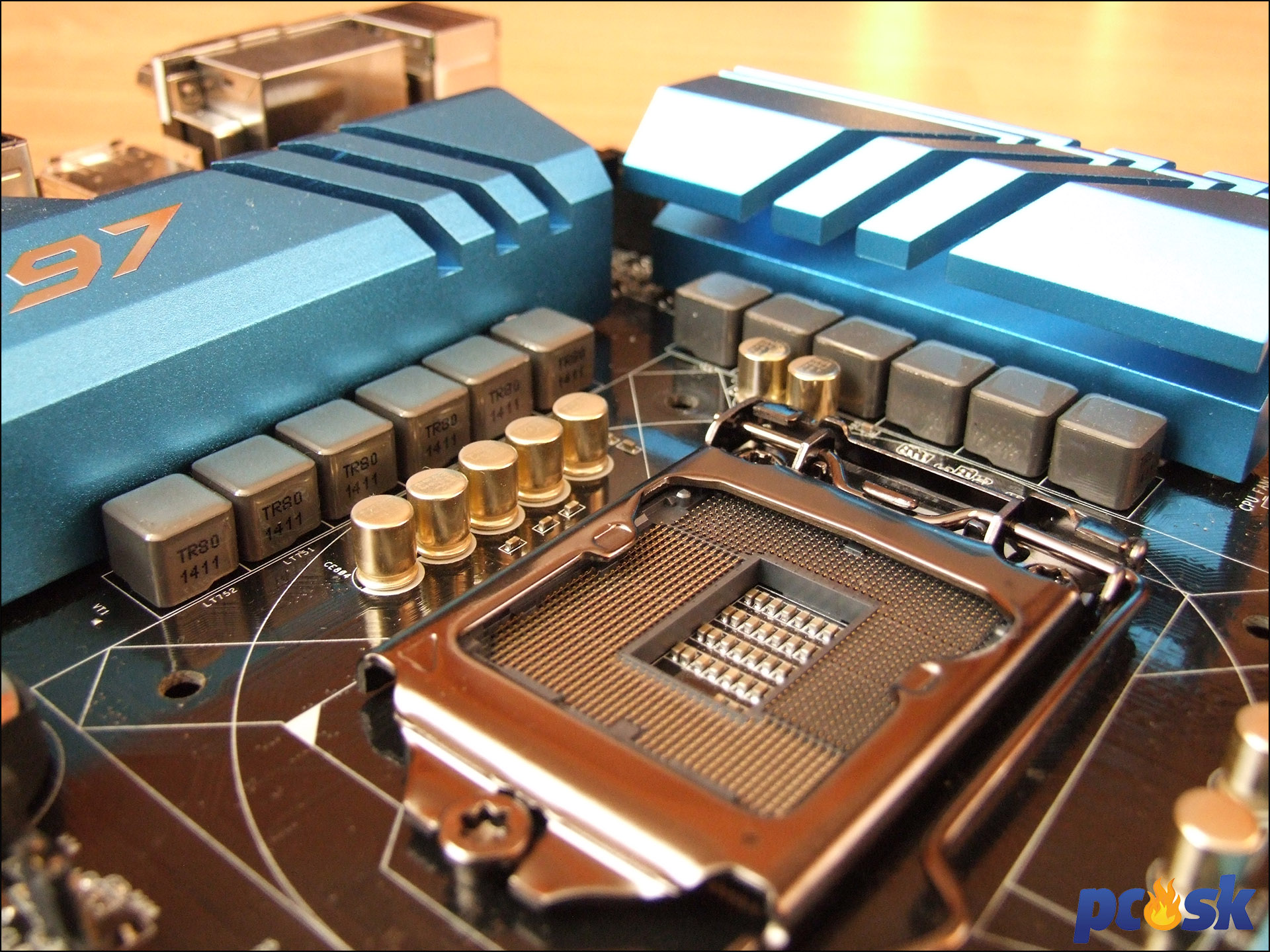

Okoliu patice dominujú pomerne veľké pasívy ale aj až 12-fázové digitálne napájanie procesora Digi Power. Pasívy sú prichytené pomocou skrutiek, no nie príliš pevne a pre ich pohyb stačí vyvinúť malú silu.

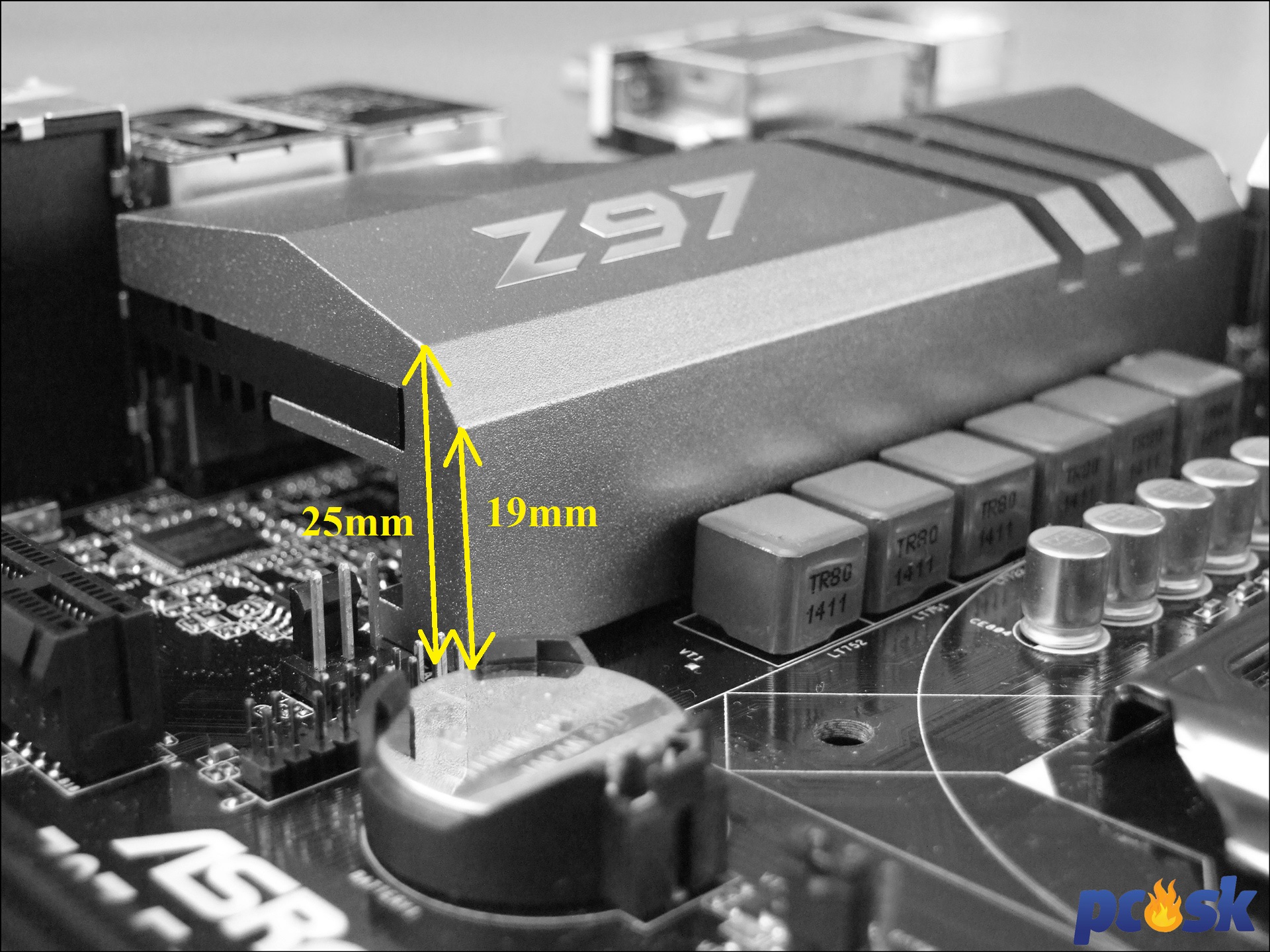

Priestor aj pre rozmernejšie chladiče by mal byť dostatočný. V mojom prípade síce rebrovanie zasahovalo tesne nad severný pasív, no vďaka jeho skosenému dizajnu nedošlo ku kolízii.

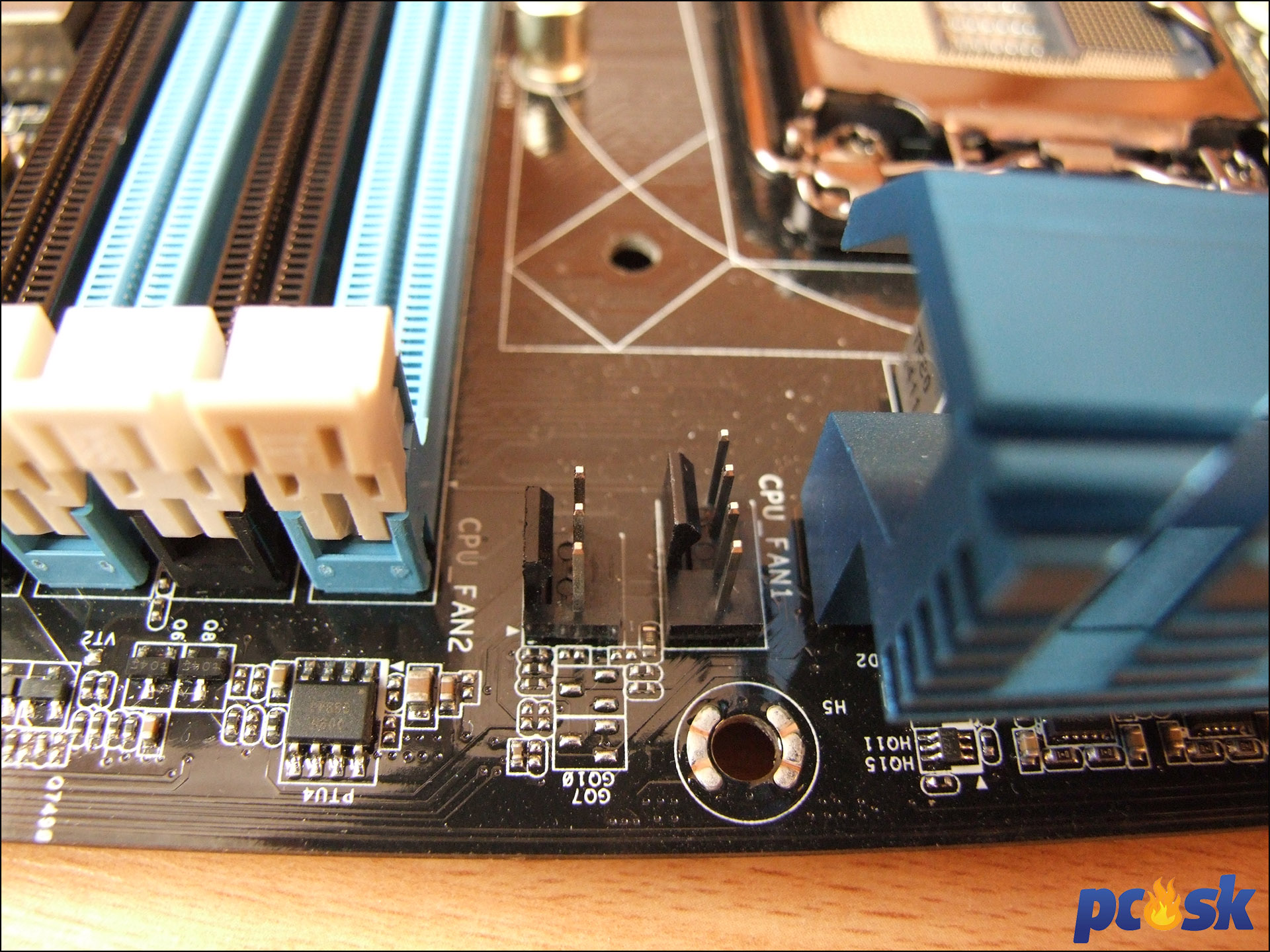

Tesne vedľa robustného "severného" pasívu sa ukrýva dvojica konektorov pre ventilátory pre chladič na CPU. Hlavný konektor je 4-pinový, sekundárny má 3 piny.

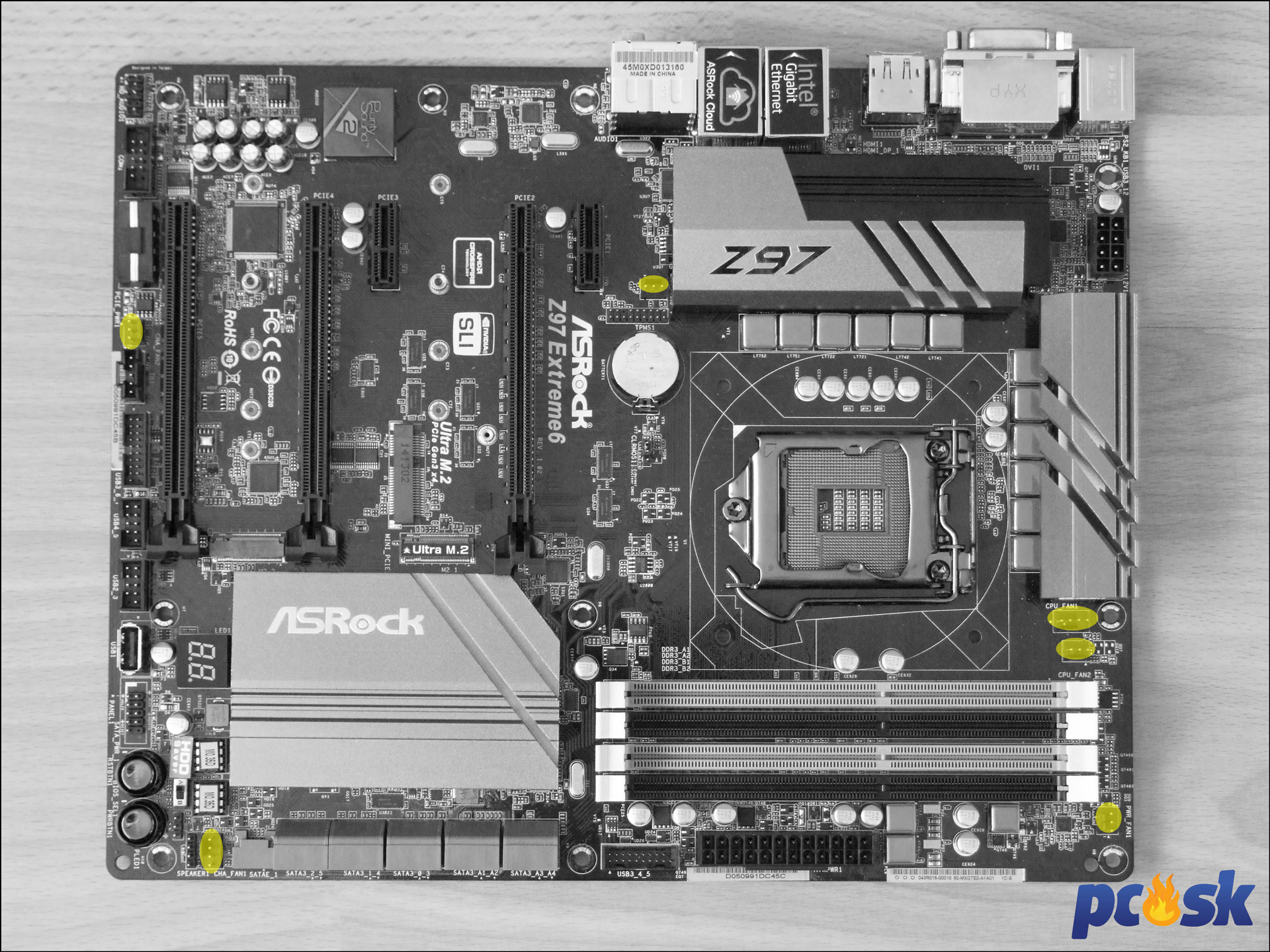

Doska dokopy ponúkne 6 konektorov, z ktorých iba dva sú 4-pinové. To je trochu škoda a konkurencia ponúka väčšinu konektorov v 4-pinovom vyhotovení.

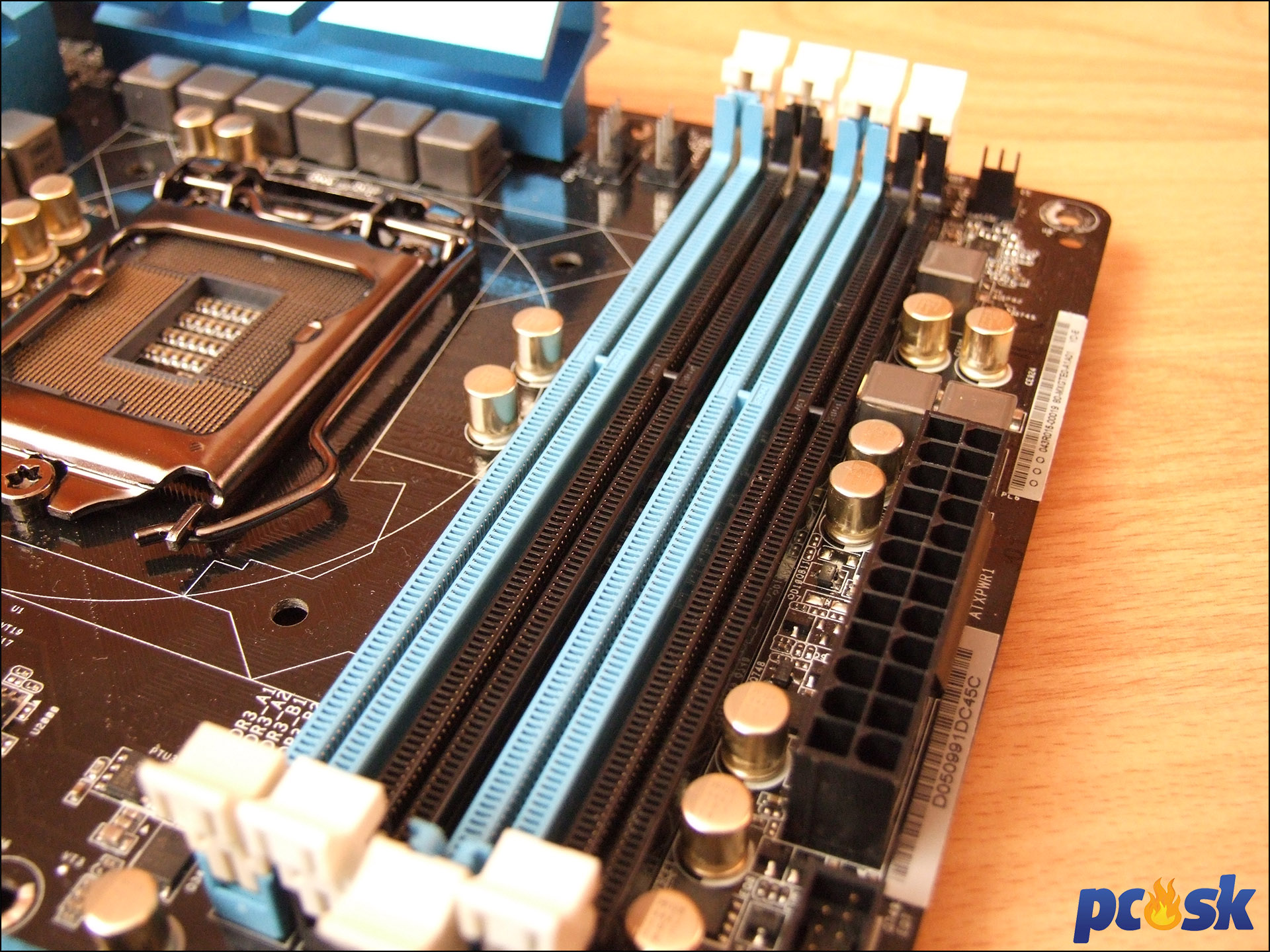

Modro-čierne DIMM sloty pre operačnú pamäť typu DDR3 sú 4. Vojde sa do nich 32GB pamäti s taktom 3000+ pri pretaktovaní. Aretačné poistky sú z oboch strán a pre dual-channel sú prioritne vyhradené čierne sloty.

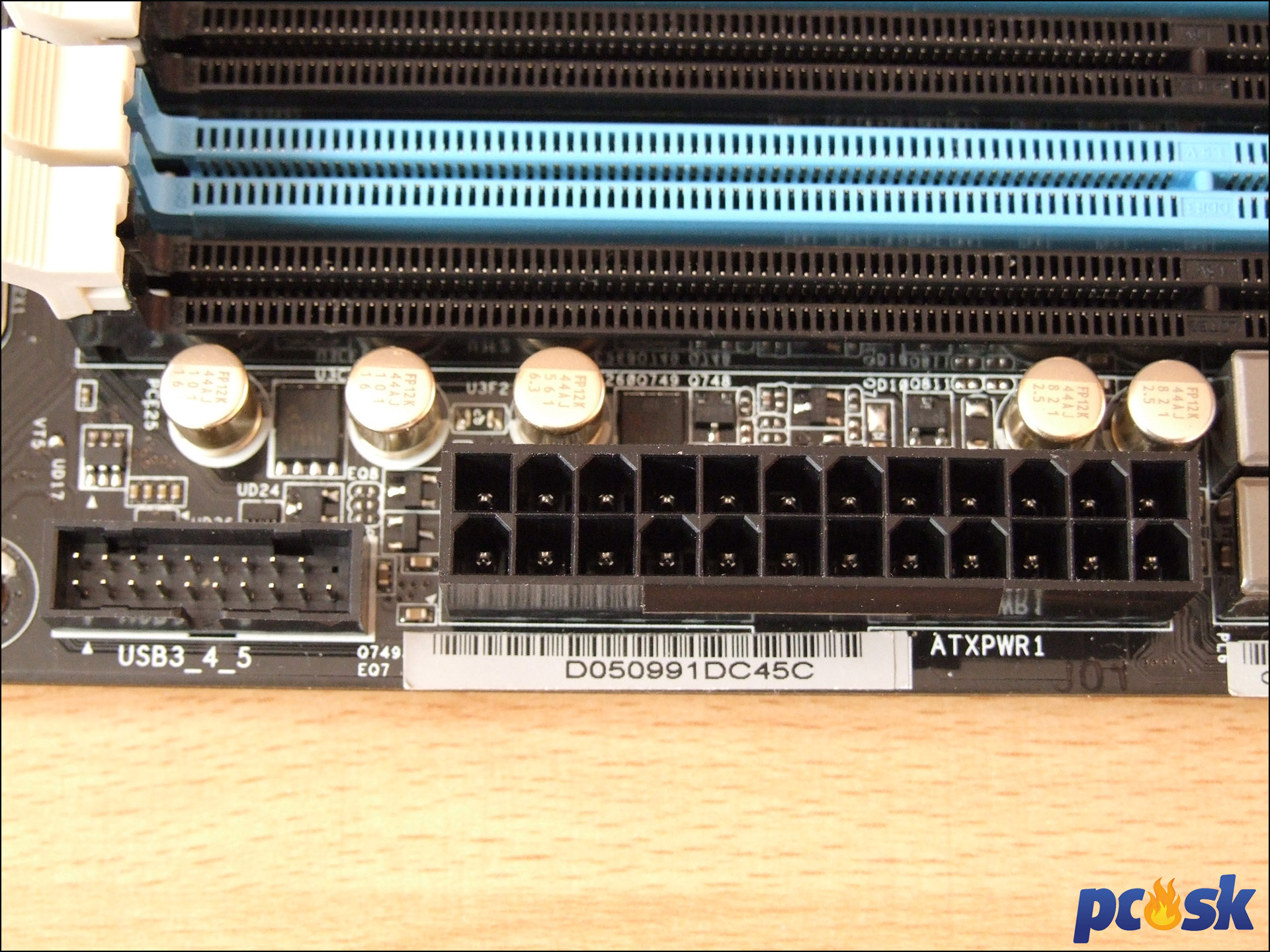

24-pinový ATX konektor a interný USB 3.0 konektor sú na klasických miestach.

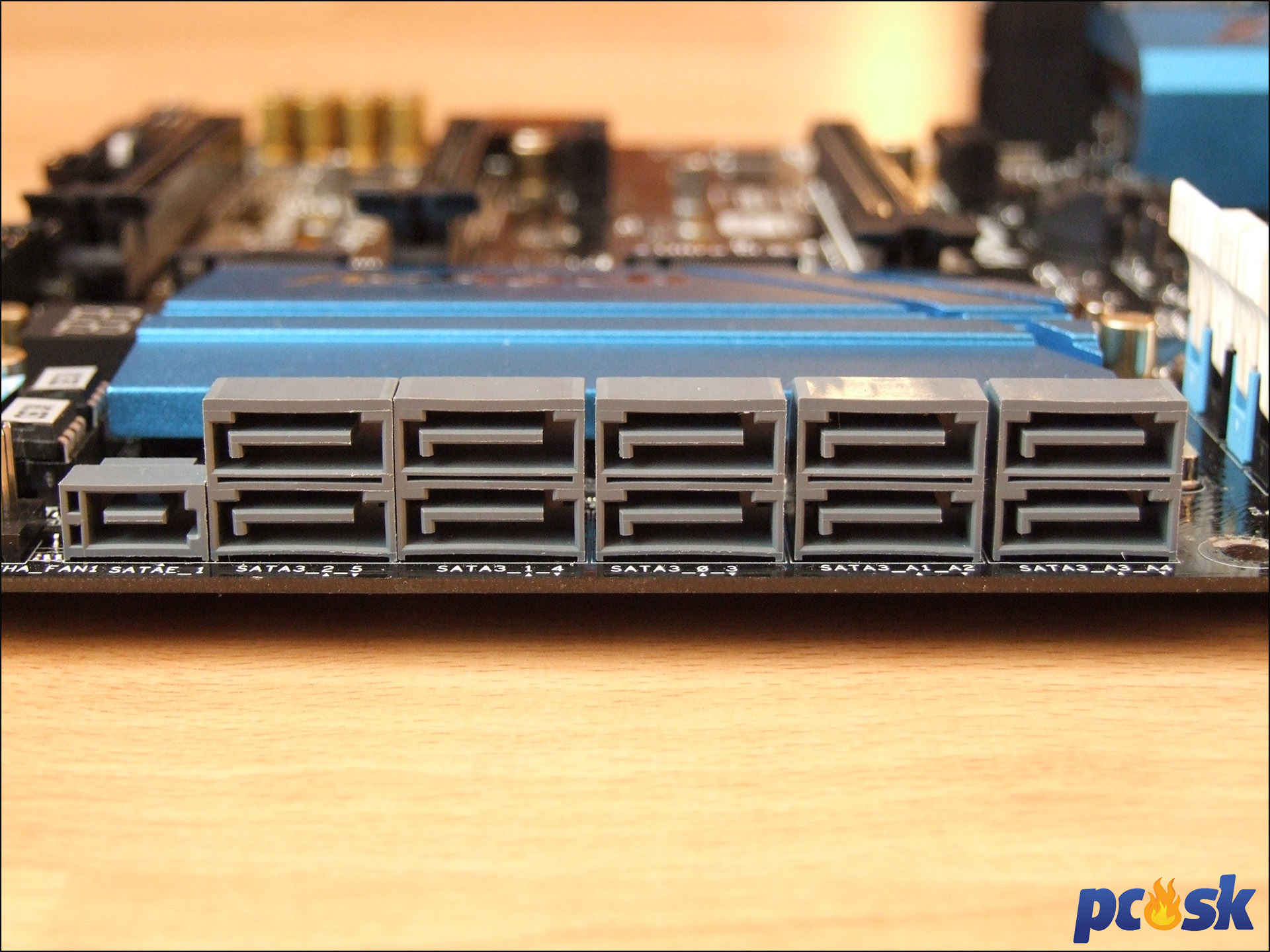

Dostávame sa k diskom. Pre tie je k dispozícii naozaj mnoho portov. Konkrétne 10 SATA3 portov (6 z čipsetu, 4 ma fotke sprava obsluhuje ASMedia radič ASM1061) a jeden SATA Express port zdieľaný so SATA 3_4, SATA3_5 a M.2_SSD slotom. Disky pripojené do SATA portov vyvedených z čipsetu môžete kombinovať do RAID polí, ak zvolíte SATA porty z ASMedia radiča na výber bude iba IDE a AHCI režim. ASMedia SATA navyše vykazujú pomalšie sekvenčné čítanie a zápis ako si neskôr ukážeme pri testovaní.

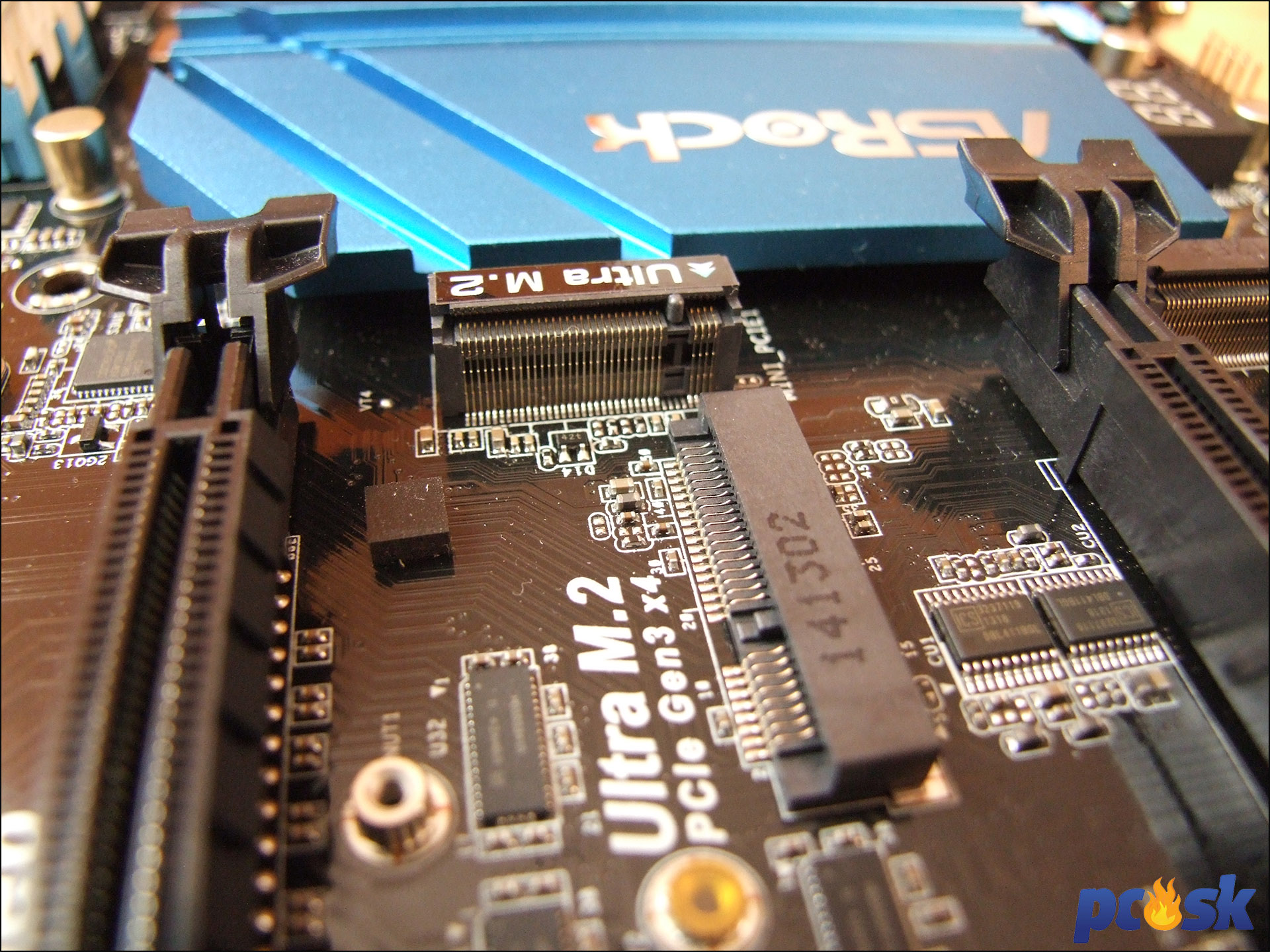

Ak by niekomu plejáda SATA portov nestačila, môže využiť až dva rýchle M.2 sloty. Ten s označením Ultra M.2 ponúkne vďaka 4 PCIe 3.0 linkám z procesora rýchlosť až 32Gbps. Pri jeho zapojení poskytne druhý PCIe slot iba 4 linky. Druhý, pomalší M.2 slot zdieľa 2 PCIe 2.0 linky so SATA Express portom a dvojicou SATA3 portov. Pri okupácii jedného z týchto konektorov budú zvyšné deaktivované. Oba M.2 sloty pojmu disky dlhé až 11cm. Tesne pri Ultra M.2 slote sa tlačí mini-PCIe 3.0 slot, ktorý "kŕmi" čipset. Tento drobný slot je ideálny napríklad pre pripojenie Wi-Fi modulu.

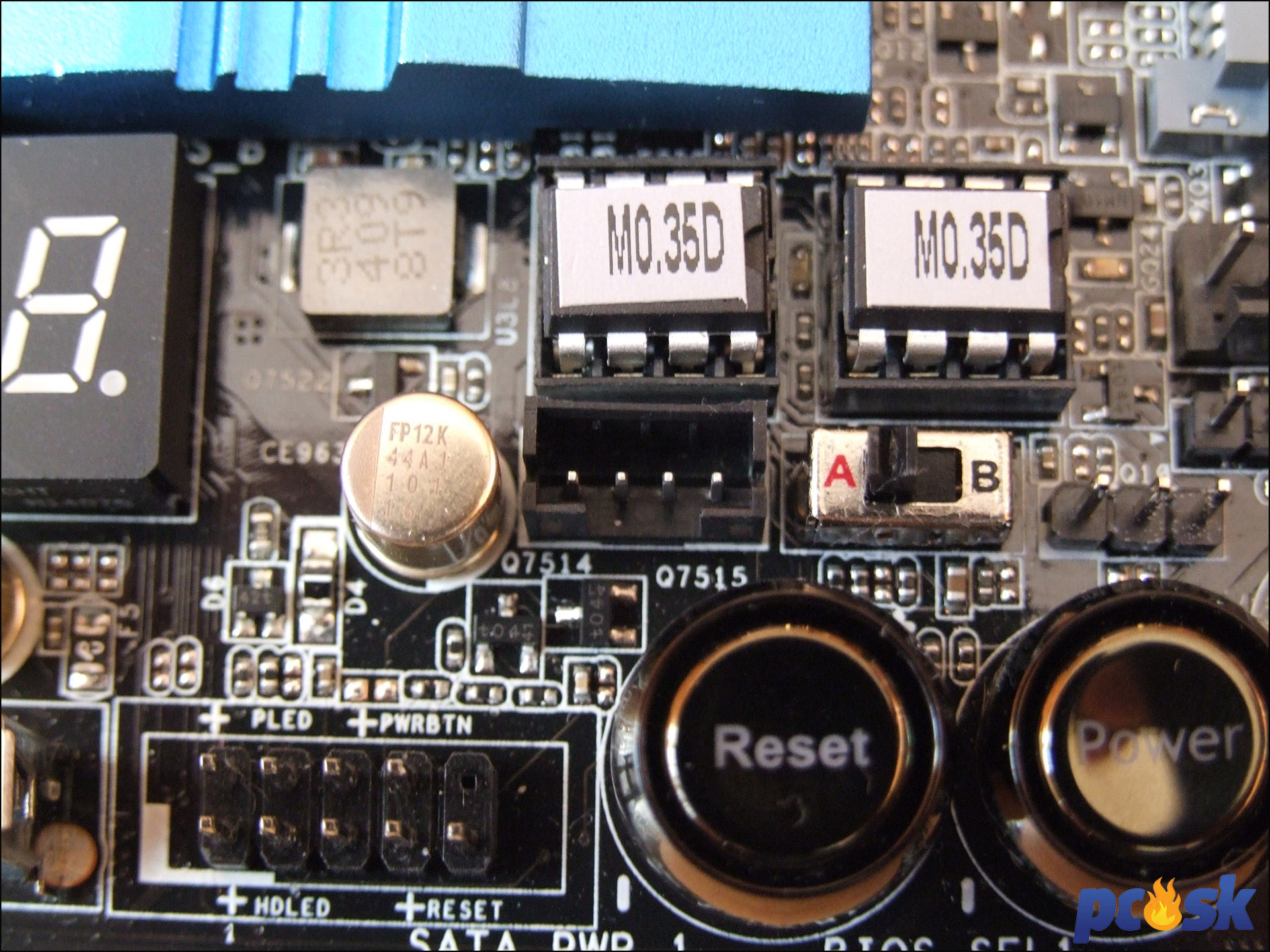

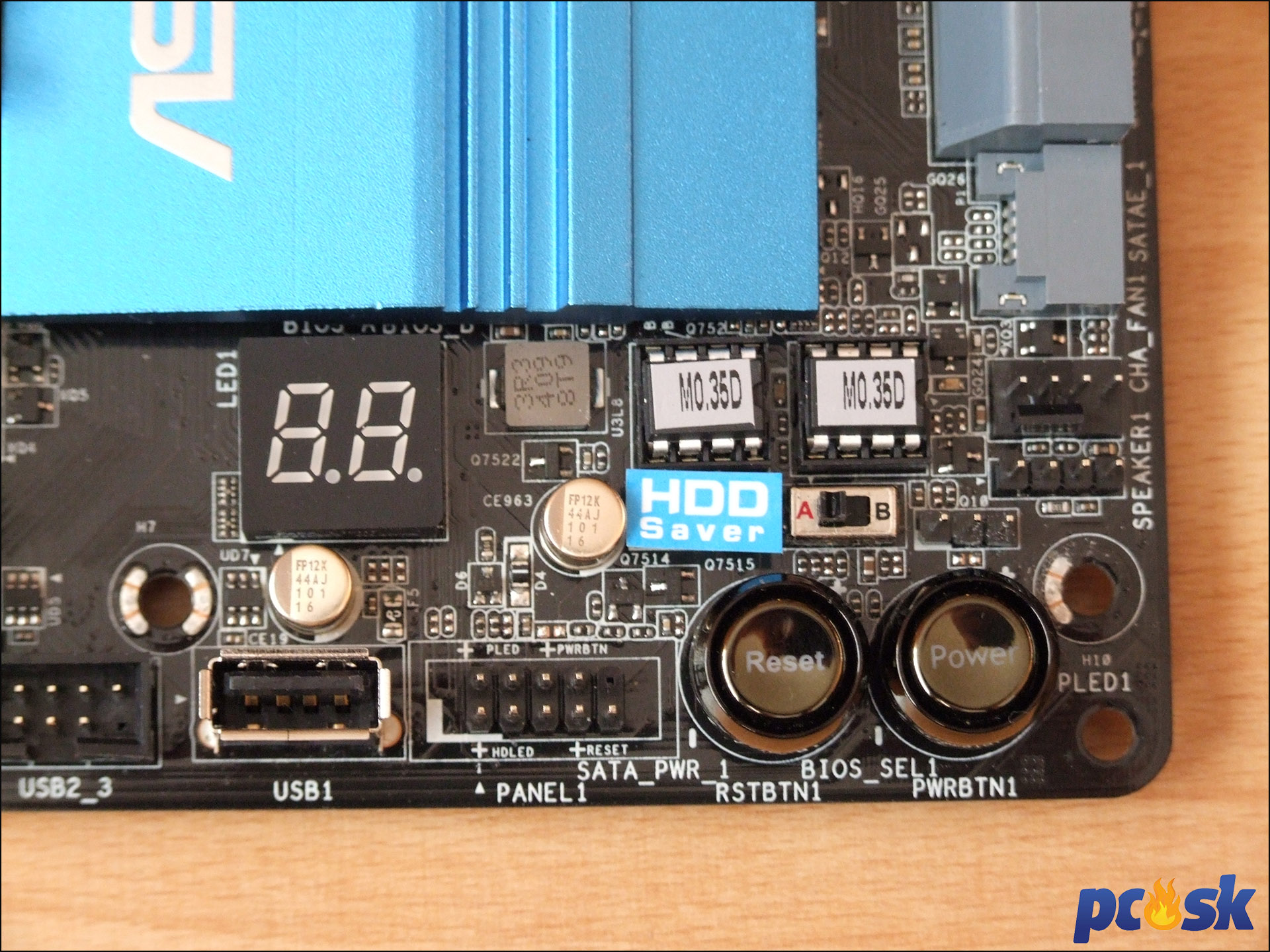

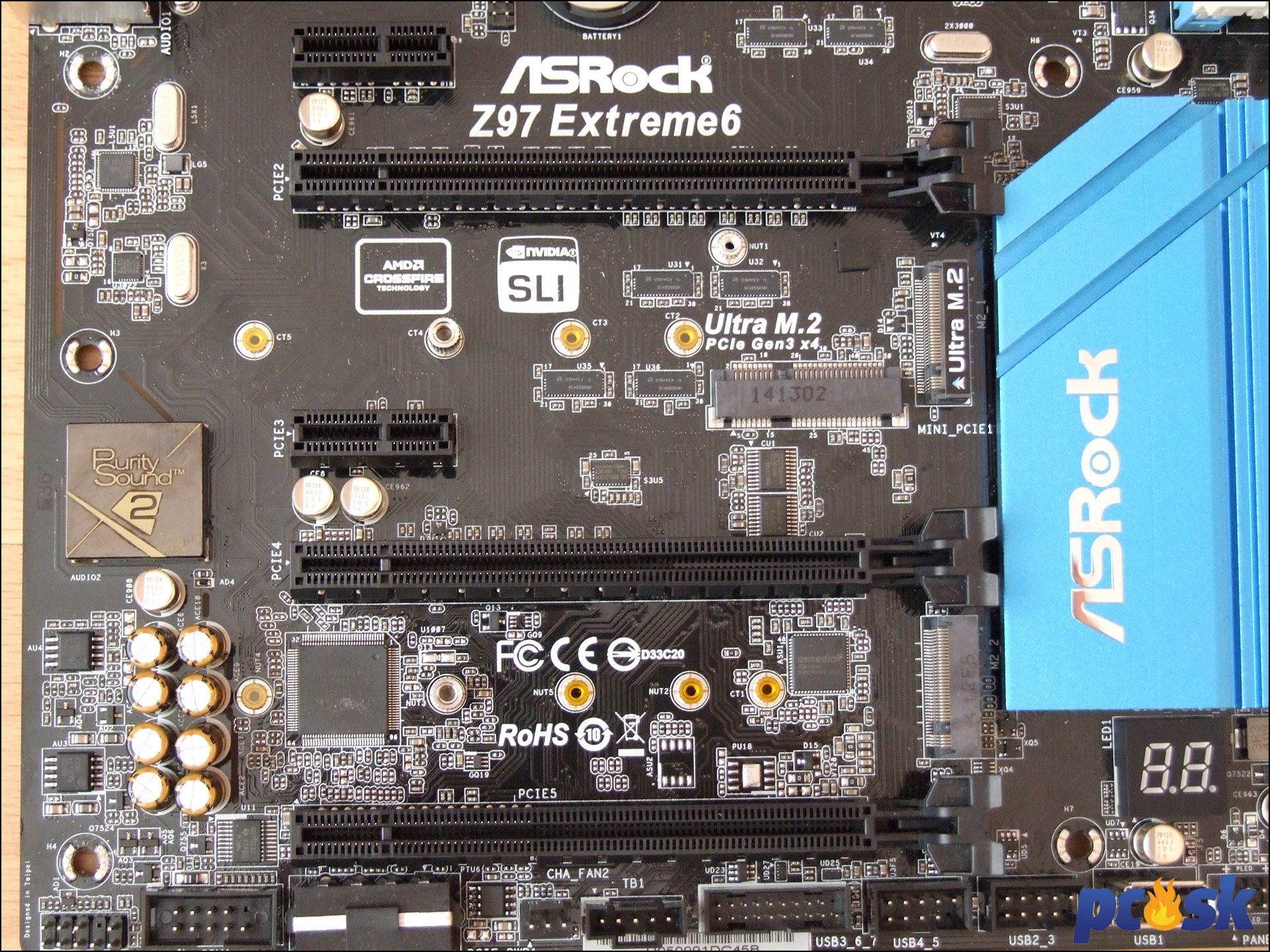

V pravom dolnom rohu nájdeme viacero pozoruhodných vecí. V prvom rade je to dvojica BIOSov, medzi ktorými je možné jednoducho prepínať pomocou prepínača pod nimi. Hneď vľavo vedľa tohto prepínača je 4-pin konektor HDD Saver. O kúsok ďalej nachádzame diagnostický displej, ktorý v prípade problémov zobrazuje kódy, na základe ktorých je možné odhaliť príčinu. Displej svieti iba počas bootovania, po úspešnom štarte zhasne. Na samotnom kraji dosky dominujú 2 tlačidla s jasným významom - pre vypnutie/zapnutie a reštart zostavy. Aj tlačidla svietia iba počas bootovania čo je trochu škoda nakoľko večer v skrini budete tlačidla hľadať iba po pamäti. Spoločnosť tlačidlám robí konektor pre pripojenie PC skrine a USB 2.0 port.

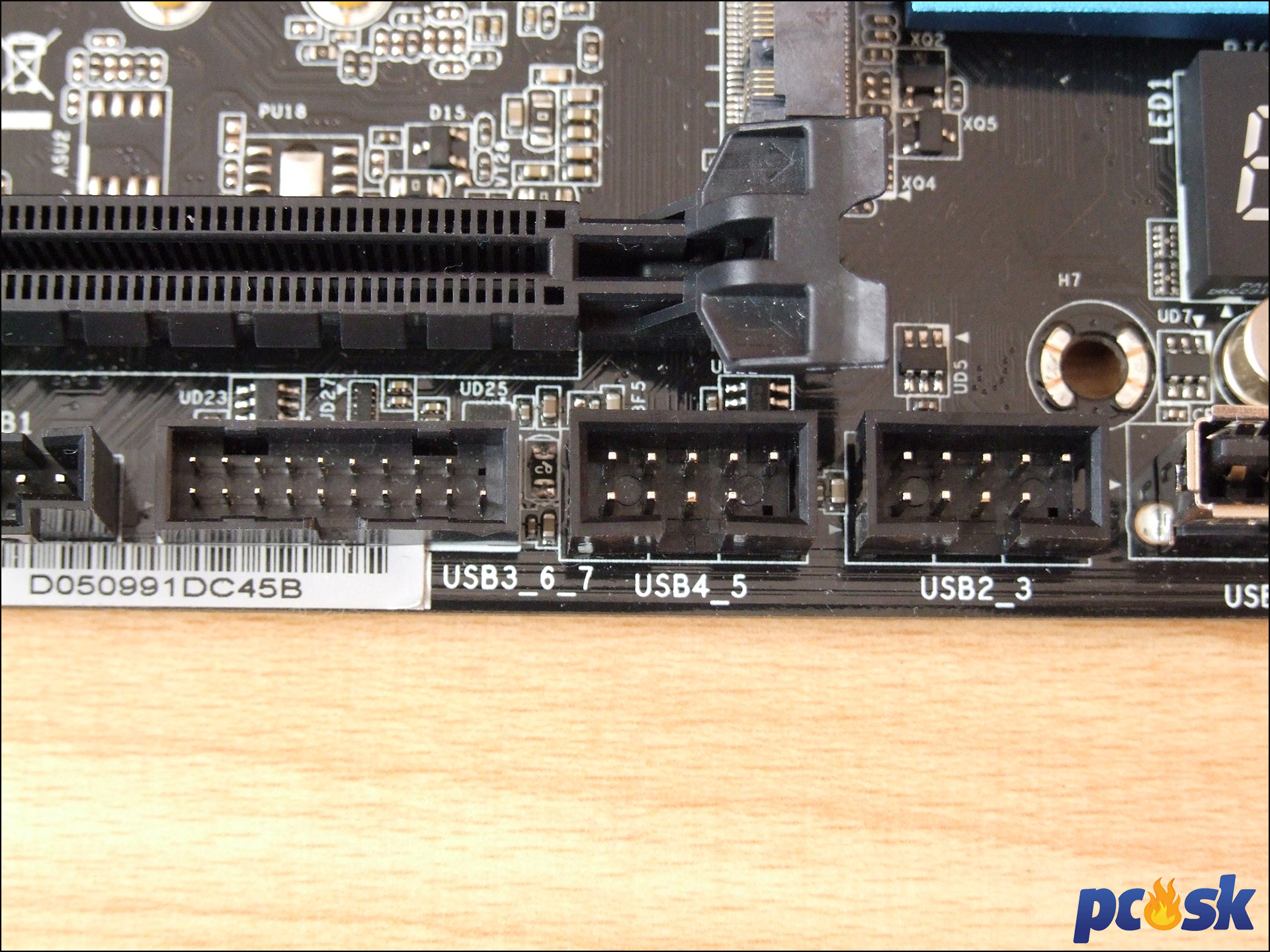

Pokračujme ďalej a narazíme na druhý interný USB 3.0 konektor a dvojicu pomalších USB 2.0 konektorov.

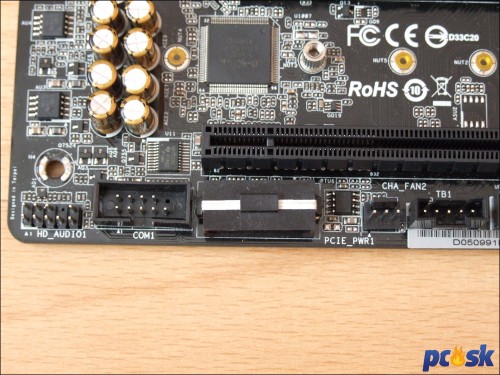

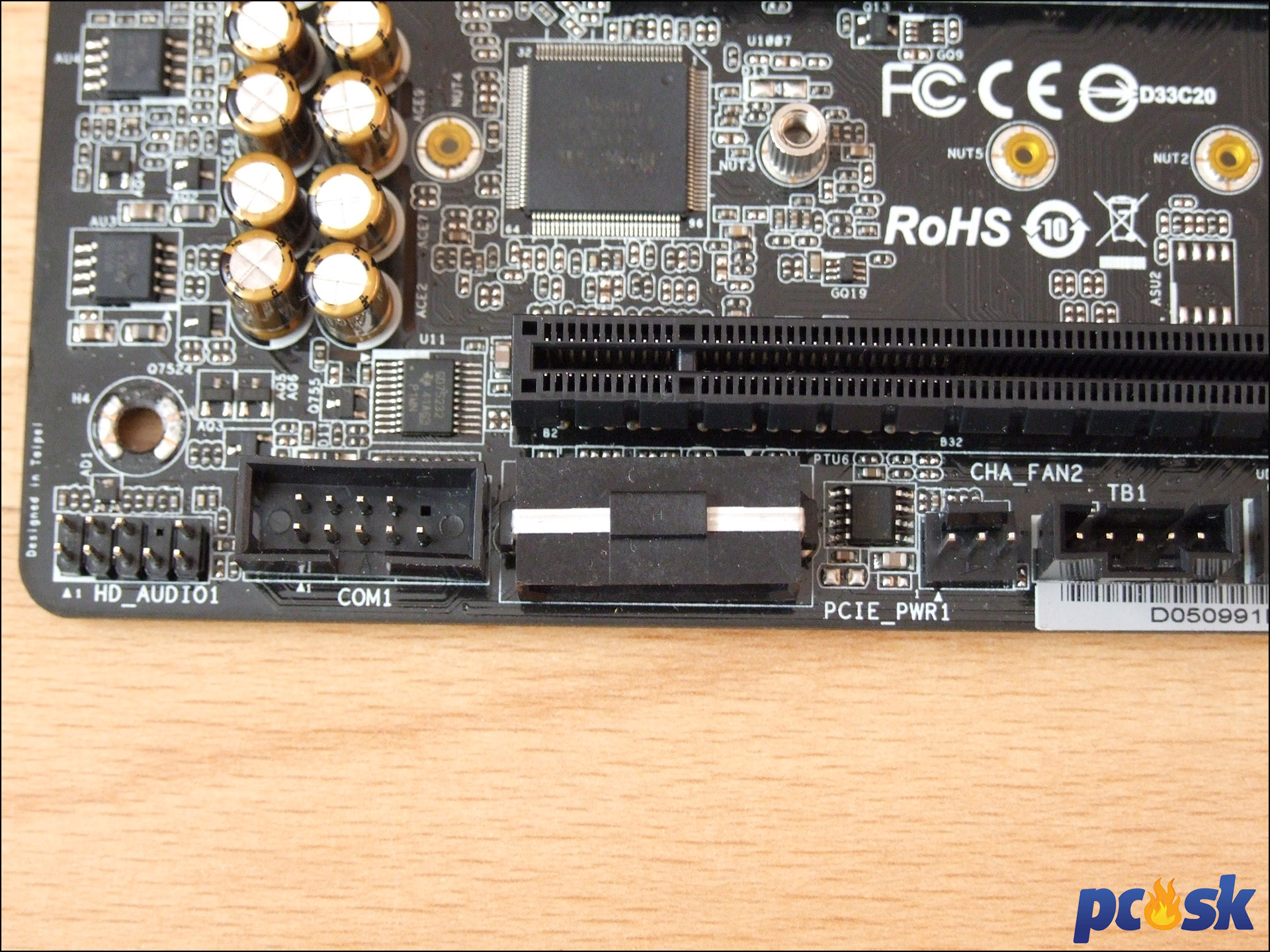

Nakoniec zostáva Thunderblt header, 3-pin pre systémový ventilátor, prídavný konektor pre napájanie grafických kariet, COM konektor a AAFP konektor pre vyvedenie audia na predný panel.

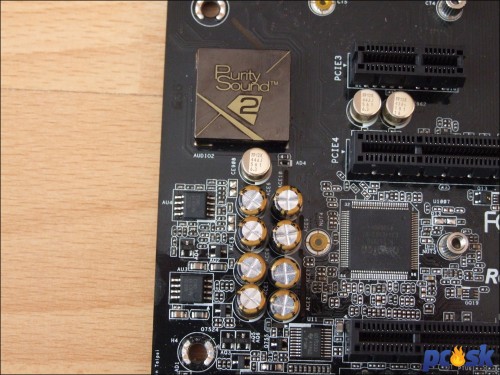

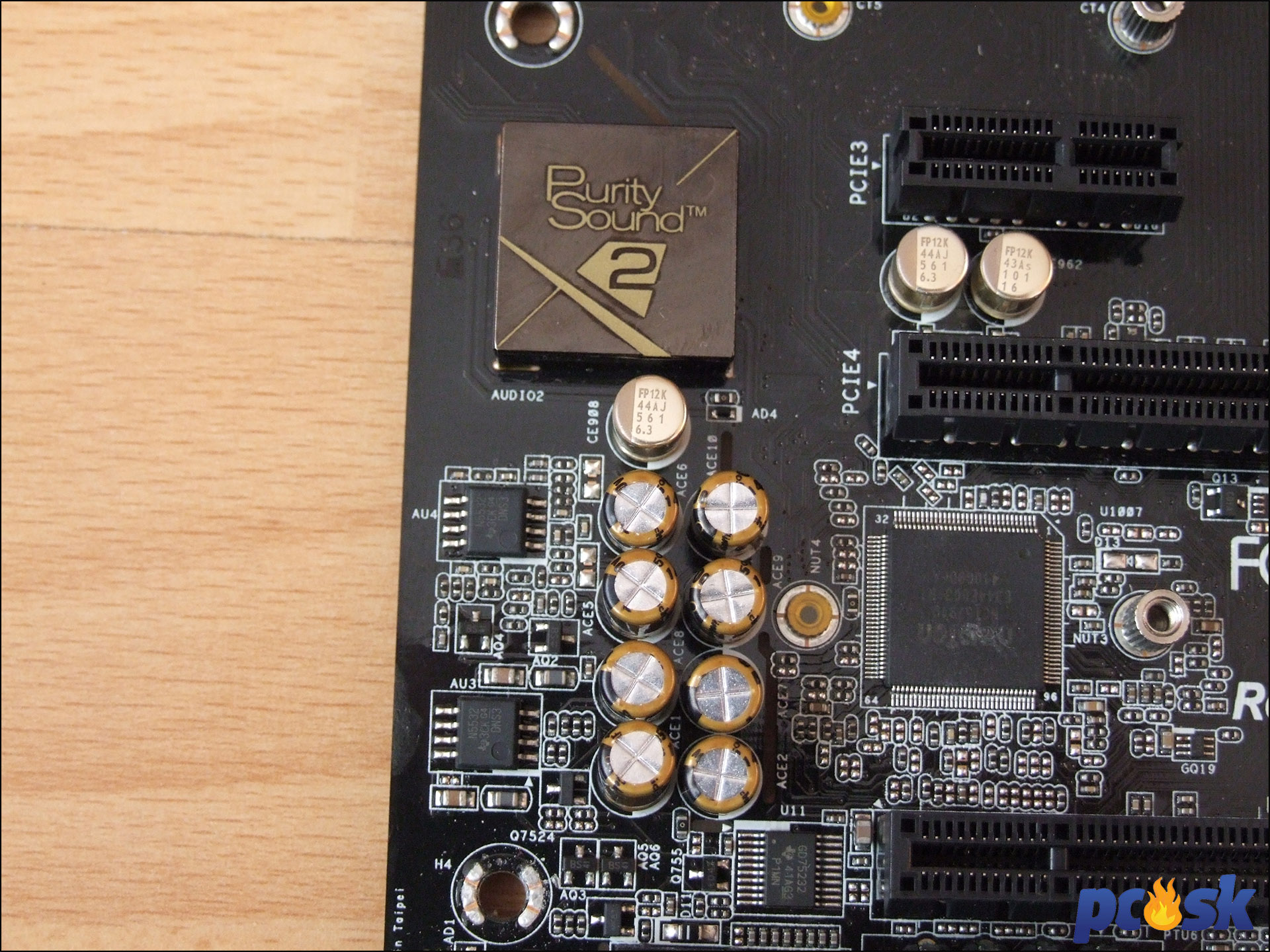

Purity Sund 2 zvuková časť je fyzicky oddelená od zvyšku PCB a kodek je krytý EMI štítom.
Neďaleko od pozlátených Nichicon audio kondenzátorov môžeme vidieť I/O čip Nuvoton NCT67910.

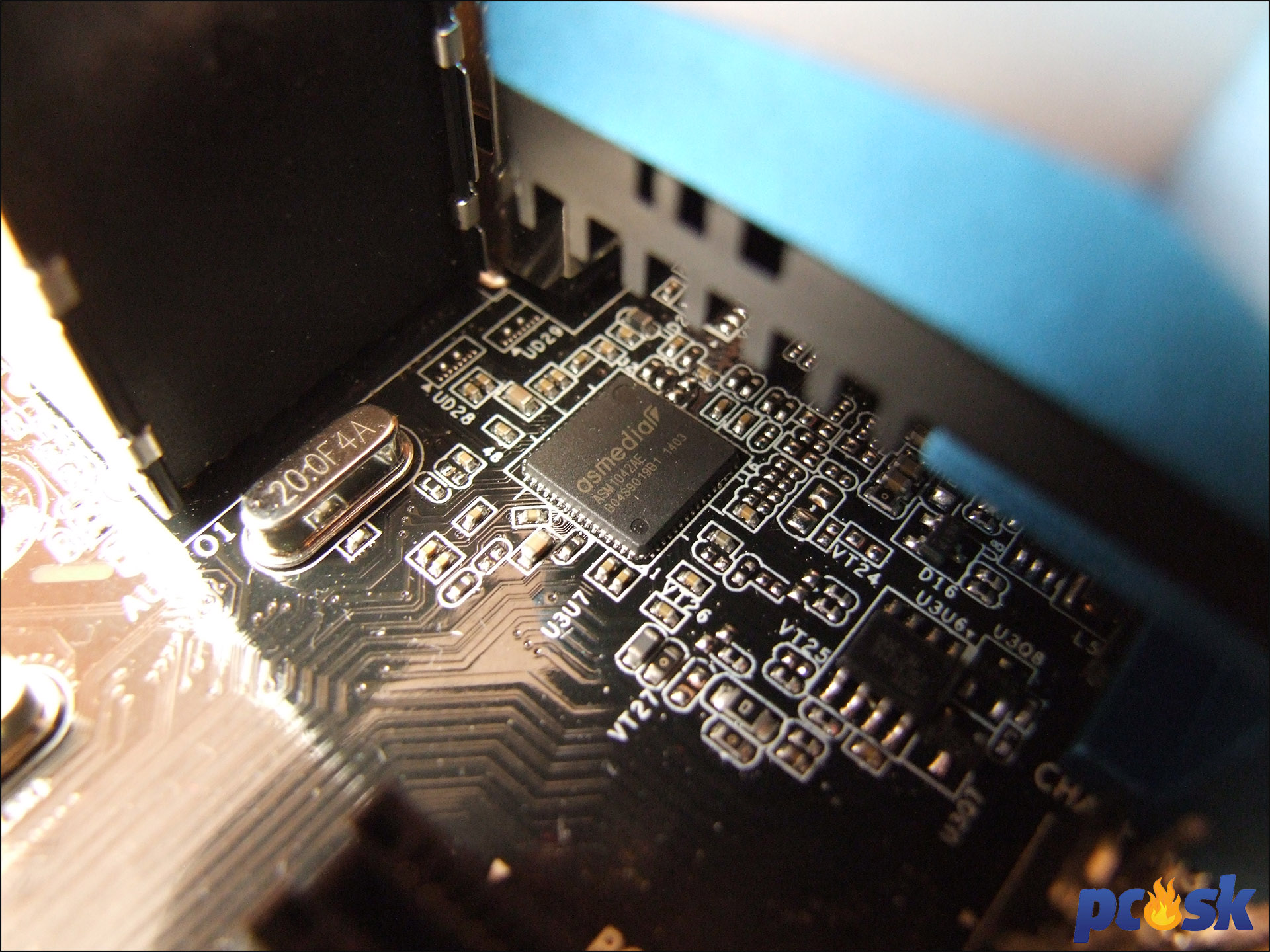

Pod pasívom sa ukrýva radič ASMedia pre USB porty.
Extreme6 ponúka dovedna 5 rozširujúcich slotov. Prvé dva dlhé PCIe x16 sloty sú štandardu 3.0 a využívajú PCIe linky poskytnuté procesorom. Druhý slot poskytne vždy x8 zapojenie a pri využití 2 grafických kariet sa tak linky rozdelia v pomere x8/x8. Hoci by sa mohlo zdať, že aj spodný PCIe slot môže slúžiť pre zapojenie grafických kariet nie je tomu tak. Tento PCIe 2.0 slot využíva iba 2 PCIe linky z čipsetu a nemôže sa zúčastňovať v multi-GPU zapojení. Jeho význam na tejto doske je tiež tak otázny a jeho miesto možno mohol zaujať PCI slot. Iné ako grafické karty si môžete zapojiť do krátkych PCIe x1 slotov.
Ak osadíte disk do Ultra M.2 slotu, prvý PCIe slot zhora (PCIE2) dostane 8 liniek a druhý PCIe slot (PCIE4) si bude musieť vystačiť so 4 linkami.

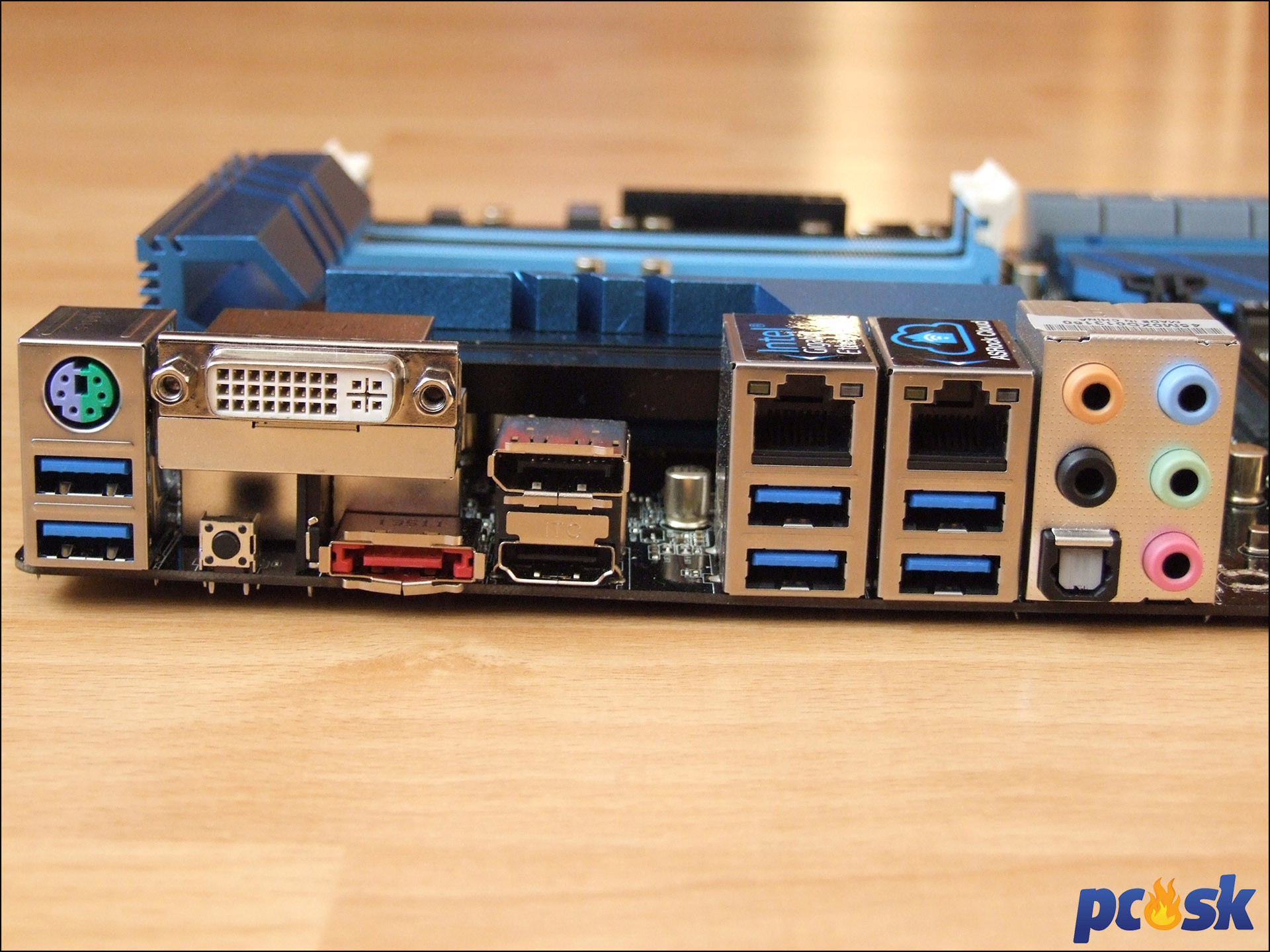

Zadnému panelu asi ťažko niečo vyčítať. Zľava doprava poskytne kombinovaný PS/2 porty, dvojicu rýchlych USB 3.0 (čipset Z97), DVI-I port, tlačidlo pre reset CMOS, eSATA, DisplayPort 1.2, HDMI, RJ-45 (Intel I218V), 2x USB 3.0 (čipset Z97), druhý RJ-45 (Realtek RTL8111GR), ďalšie 2 USB 3.0 porty (ASMedia 1042AE) a nakoniec panel s jackmi pre audio vrátane optického S/PDIF výstupu. Zaujímavé je, že ASRock úplne vypustil prítomnosť USB 2.0 portov za čo sa však určite nikto nenahnevá.
ASRock Z97 Extreme6 - BIOS
Verzia BIOSu v našom teste bola 1.60. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.
BIOS Extreme6 dosky je prakticky to isté len v modrom. V sekcii OC Tweaker je okrem zmeny násobiča a BCLK aktivovať aj technológiu Intel Turbo Boost
Pamäťe majú totožné možnosti

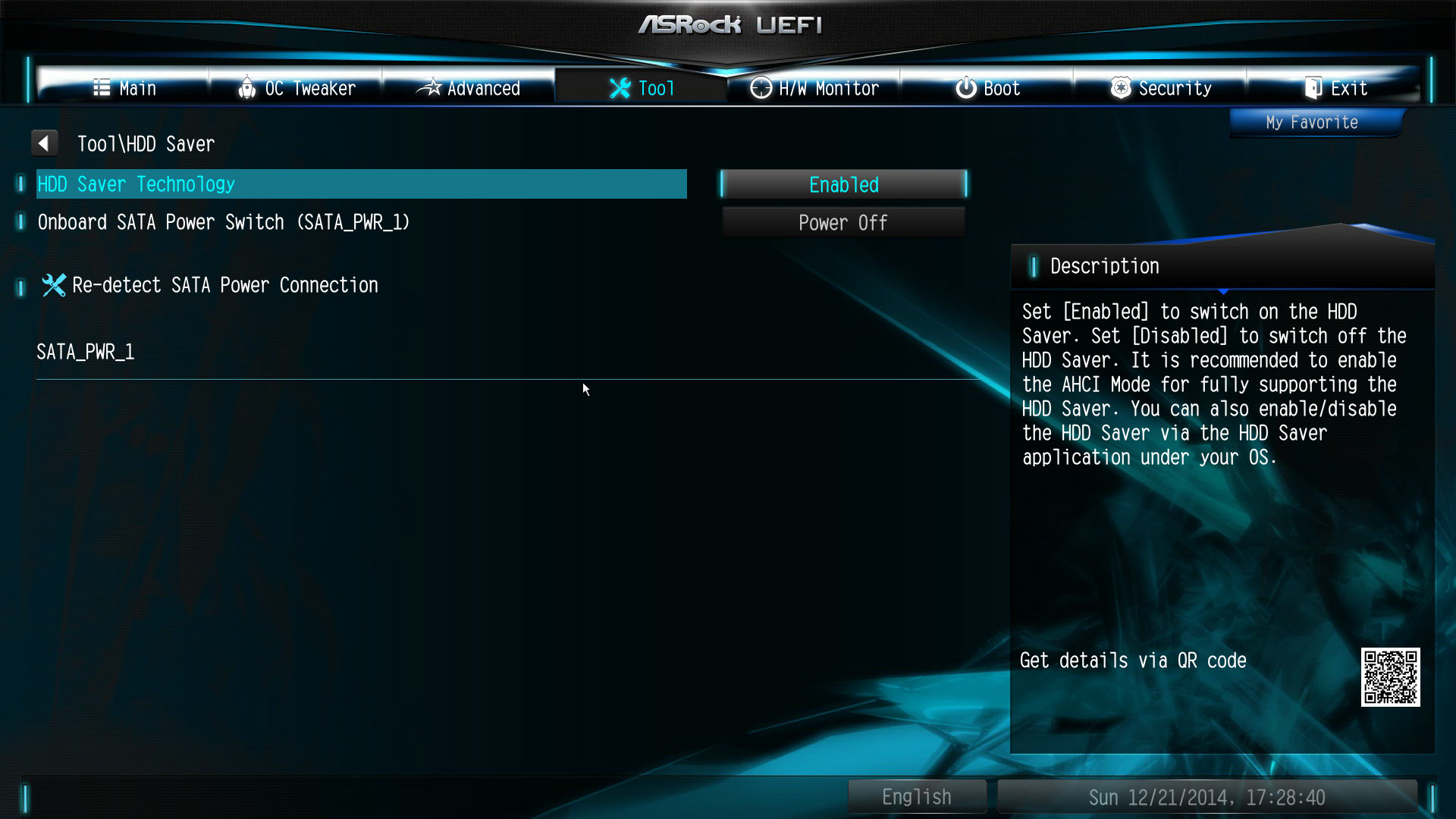

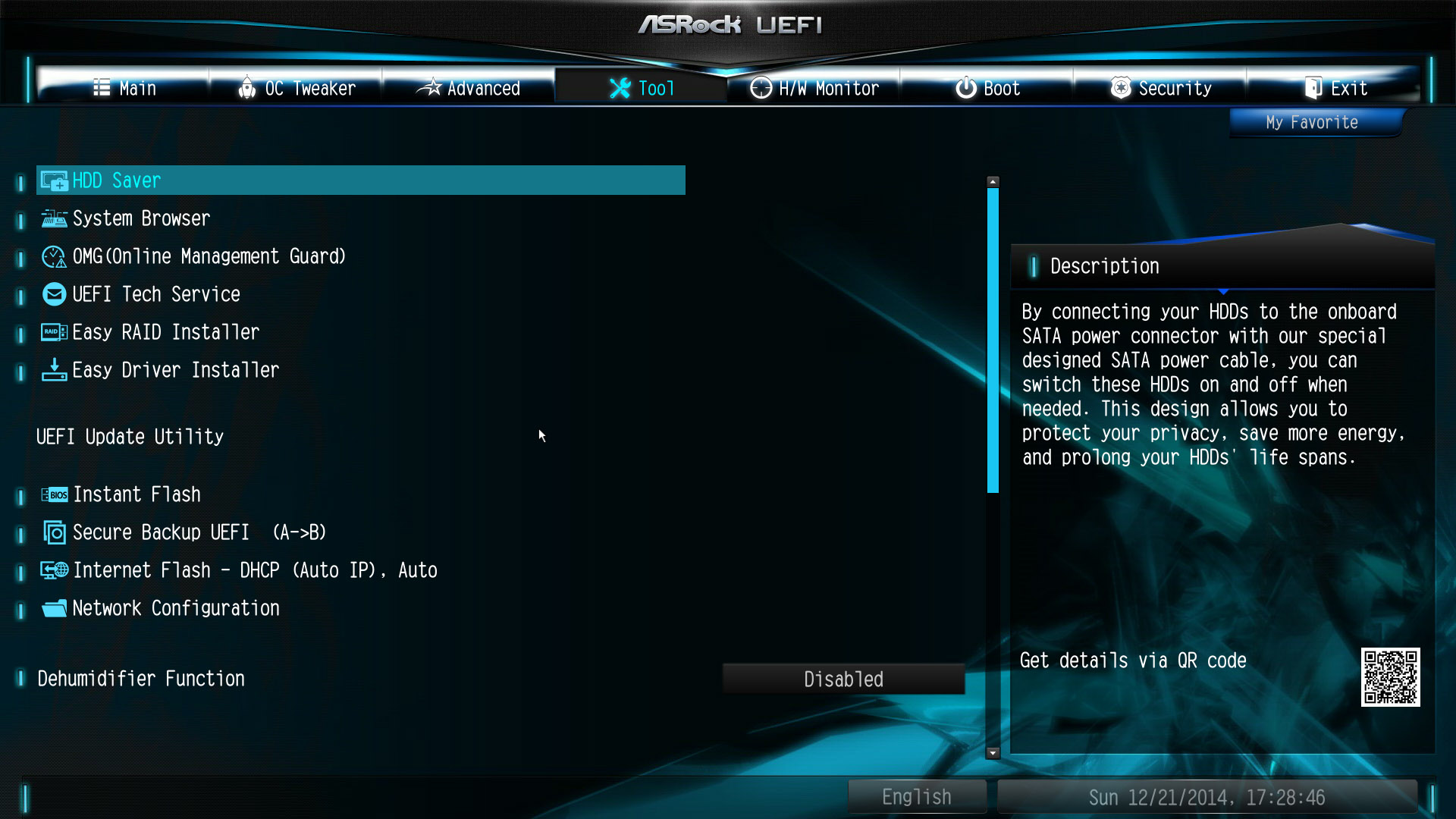

Funkciu HDD Saver aktivujete v sekcii Tool

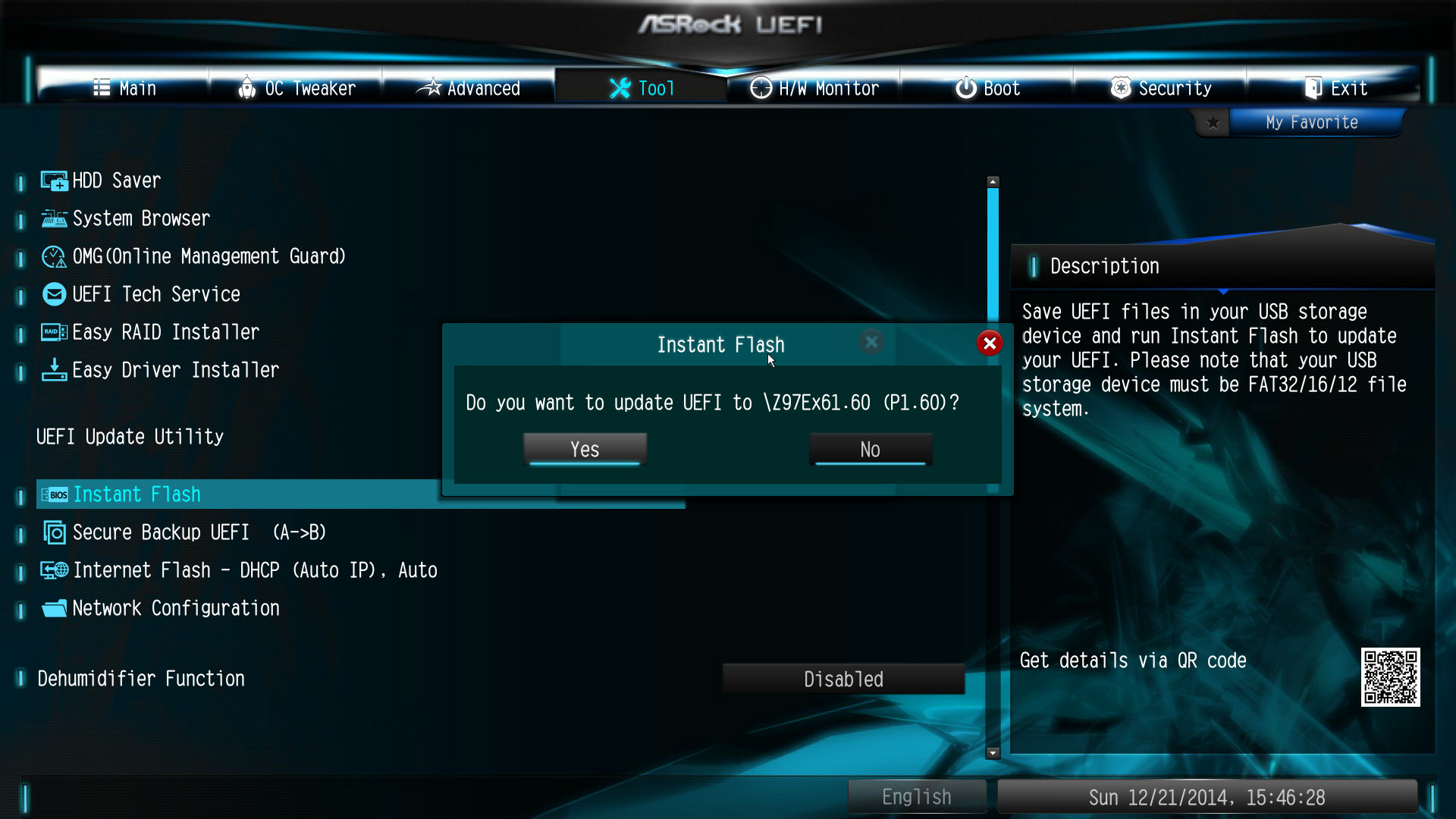

Podobne ako u Killer doky aj tu je možné aktualizovať BIOS dvomi cestami - cez Internet alebo z USB kľúča
Testovacia zostava, metodika, výsledky
Testovacia zostava
Testovacia zostava je zložená z moderného procesora Intel Core i5-4690 (Haswell Refresh), ktorý však bohužiaľ nemá odomknutý násobič. Procesoru sekunduje 8GB RAM pamätí od Adata. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD Graphics 4600. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | Intel Core i5-4690@3,5GHz |
RAM | 2 x 4GB Adata XPG |
SSD | ADATA Premier SP910 256GB |
grafiká karta | iGPU, Intel HD Graphics 4600 |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Všetky základné dosky testujeme so 4-jadrovým procesorom Intel Core i5-4690 (Haswell Refresh) bez funkcie HyperThreading. Základný takt procesora je 3,5GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 3,7Ghz. S Turbom je možné dosiahnuť až 3,9GHz. 8GB (2x4GB) pamätí od Adata zapojených v dual channel beží na takte 1600MHz s časovaním 9-11-11-24. Tieto pamäte majú v XMP profile nahraté iné parametre - frekvenciu až 2800MHz s časovaním 12-12-12-26. Kvôli tomu, že niektoré dosky, resp. ich čipsety nedokážu zniesť viac ako 1600MHž bola ich frekvencia znížená práve na túto hodnotu s trochu agresívnejším časovaním, aby bolo porovnávanie objektívne.

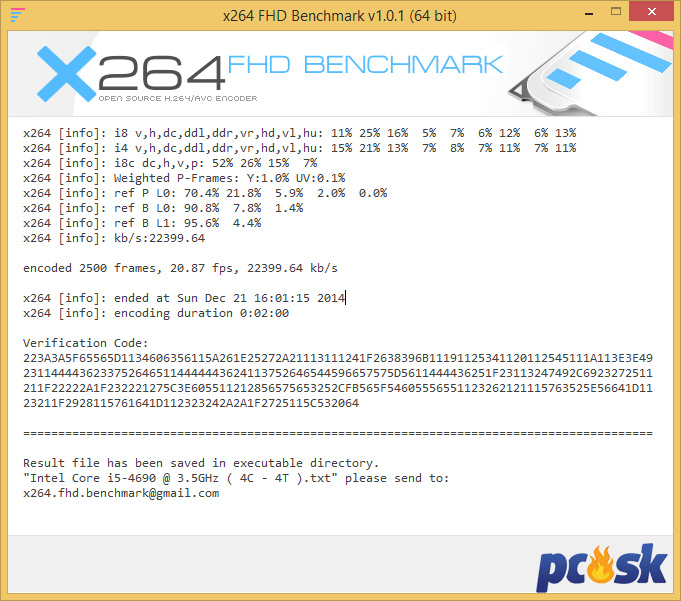

Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 4.50.3000. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky

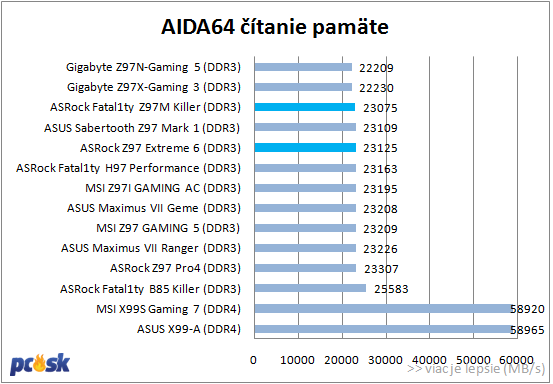

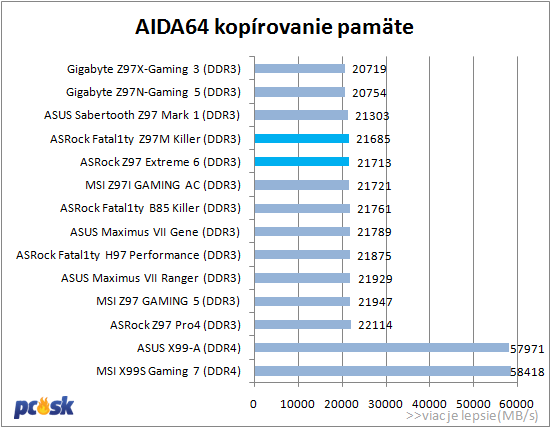

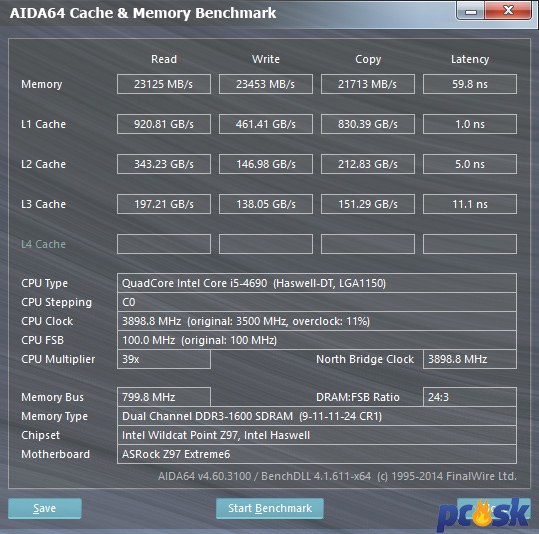

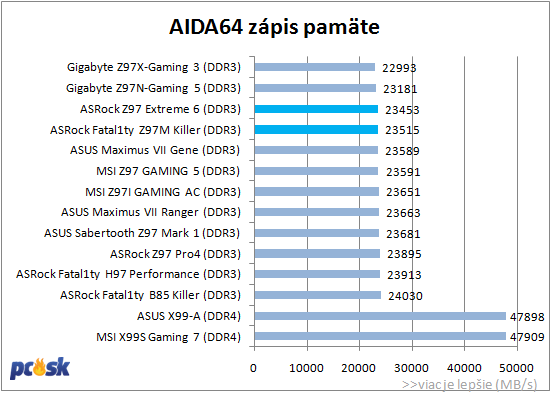

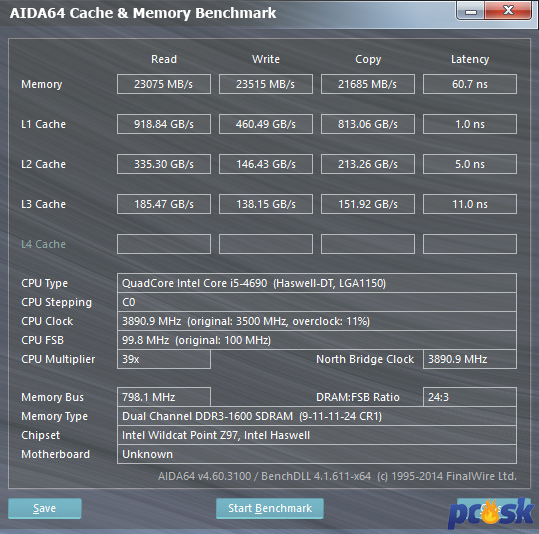

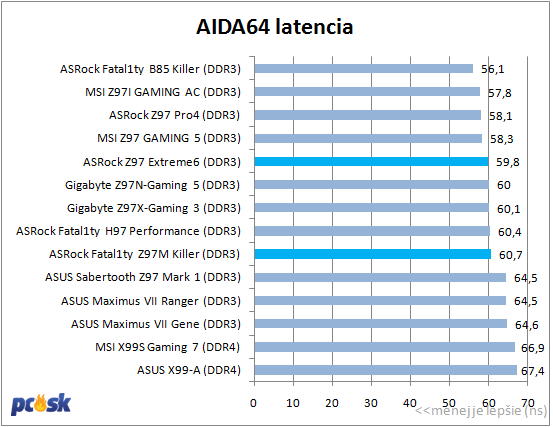

Testy pamätí
Výsledky sú podľa očakávania a nijak nevybočujú.

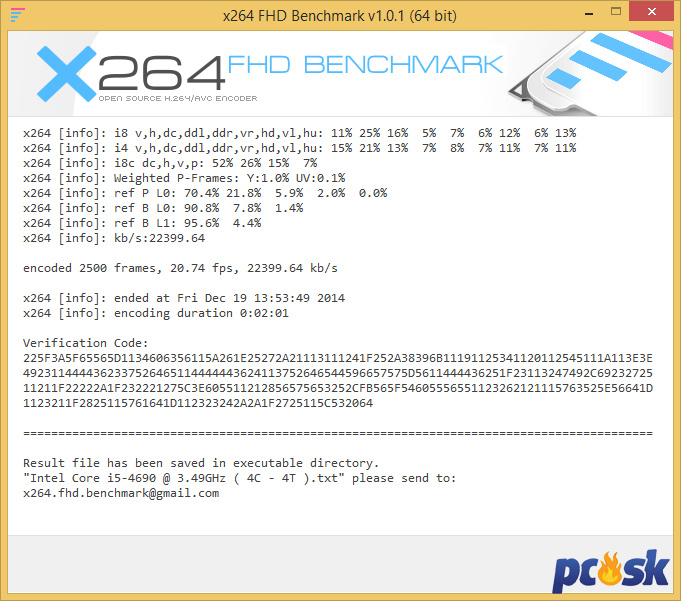

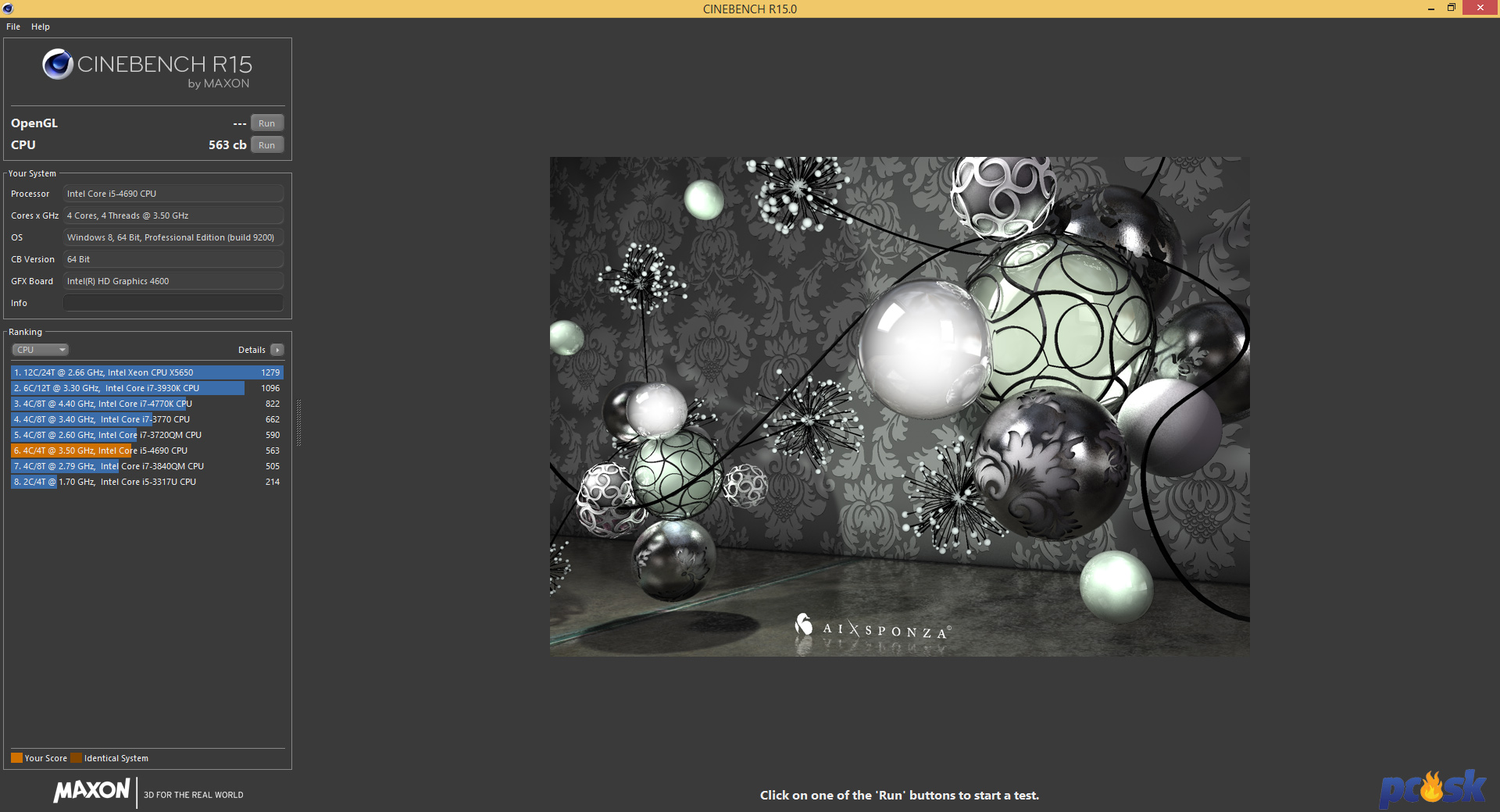

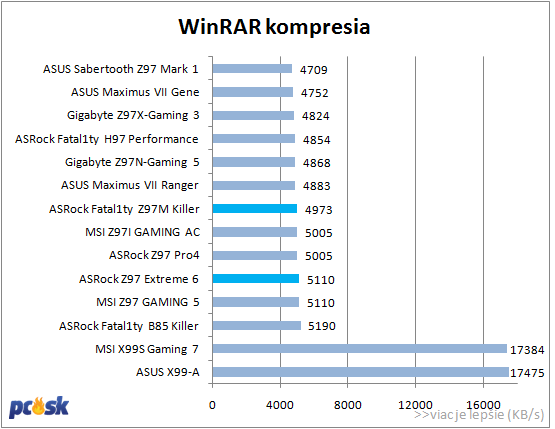

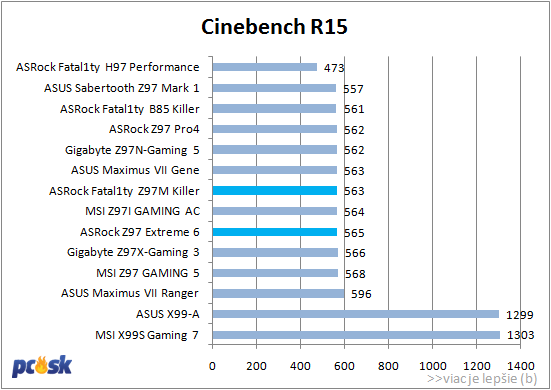

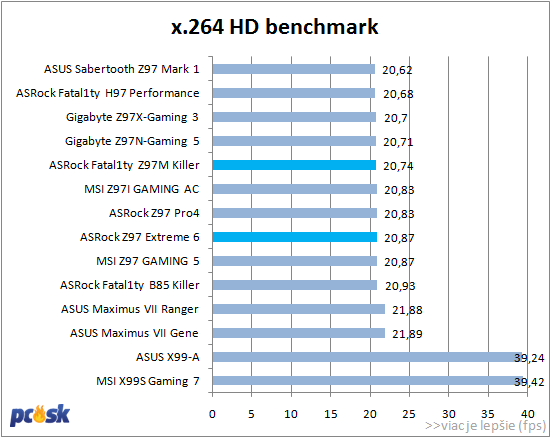

Testy procesora
Ani pri testoch procesora dosky nevykazujú žiadné výchylky a volia zlatú strednú cestu.
Testy rozhraní

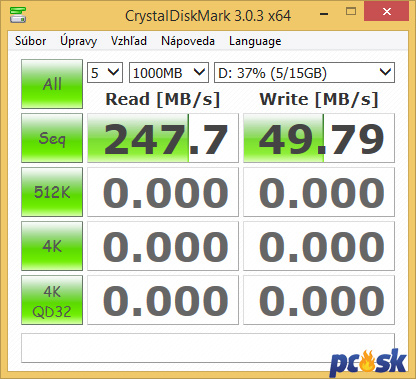

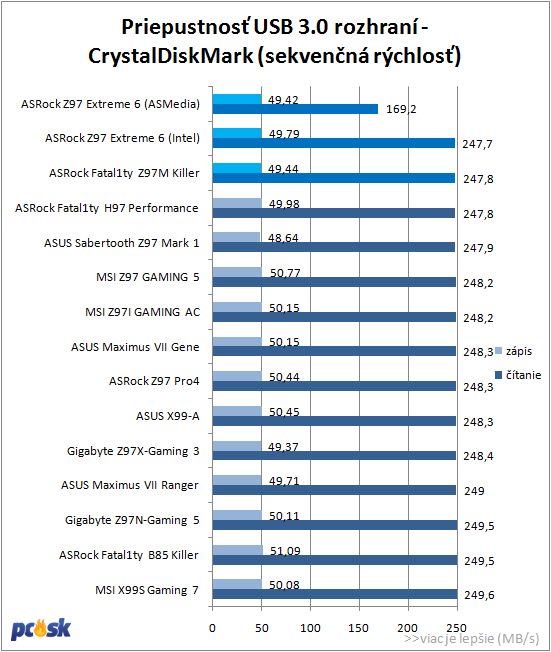

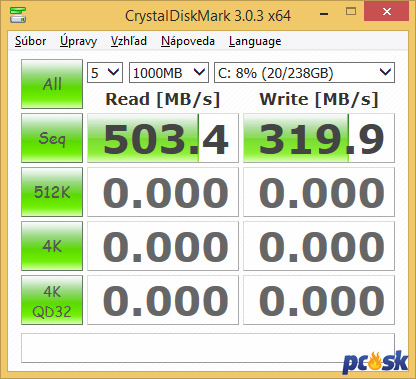

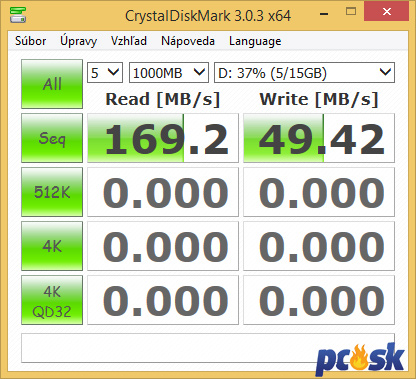

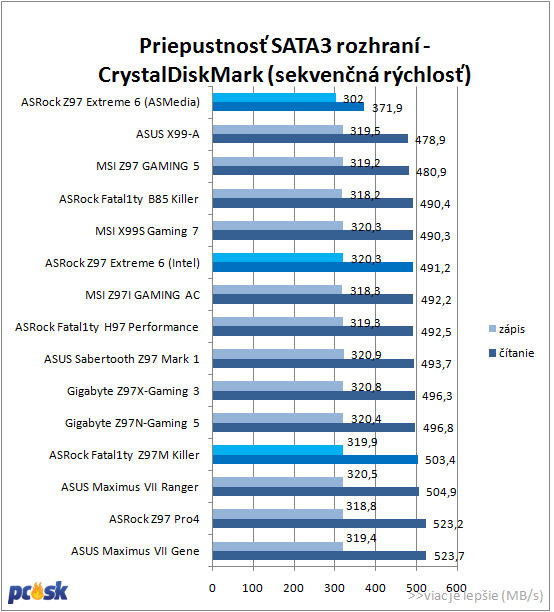

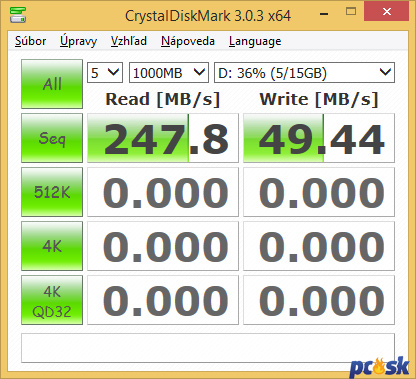

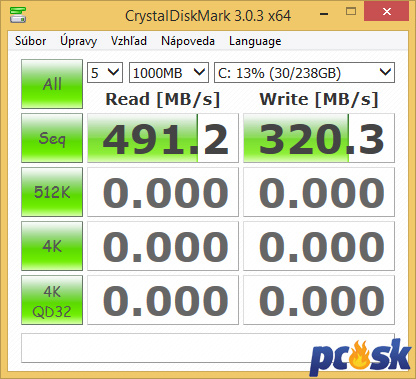

V rýchlosti SATA3 či USB 3.0 rozhraní v teste CrystalDiskMark pri použití portov vyvedených z Intel čipsetu nenarazíte na žiadné prepady rýchlosti. Vyvarujte sa však použitiu SATA a USB portov vyvedených z ASMedia radiča, výrazne totiž limitujú sekvenčnú rýchlosť. Pri USB je zápis na úrovni konkurencie, čítanie však zaostáva.

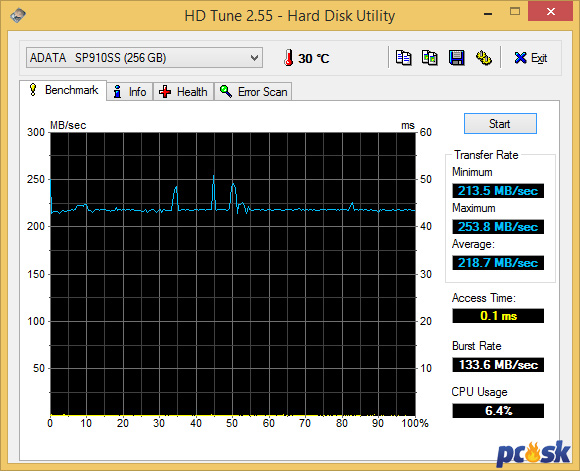

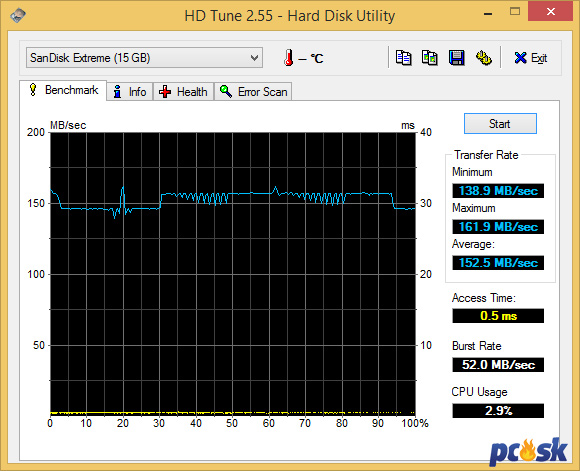

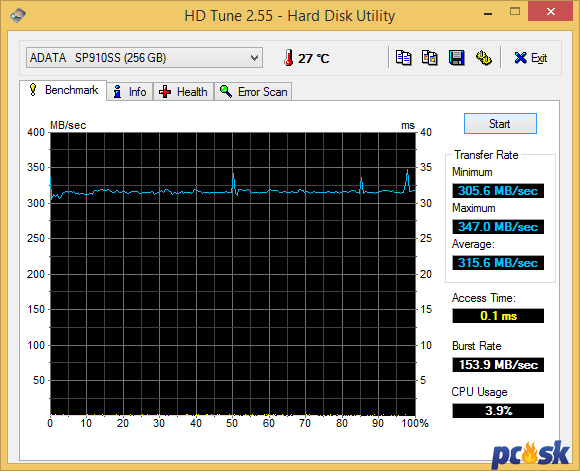

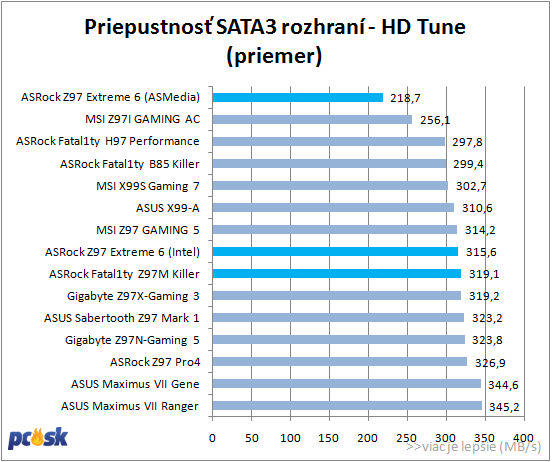

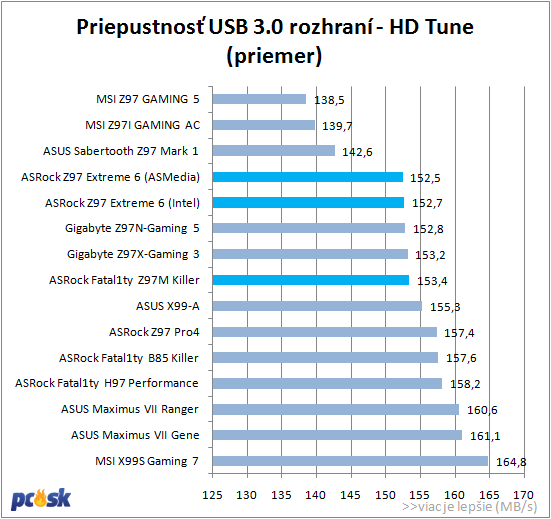

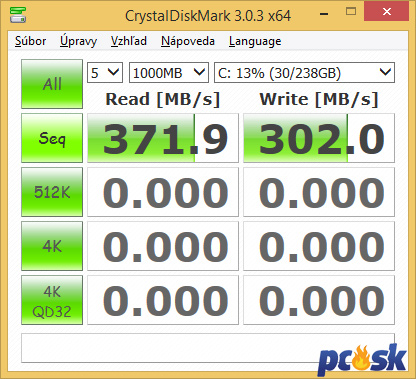

To isté ukázal aj benchmark HDTune, SATA rozhrania trpia ASMedia radičom viac ako USB 3.0.
Pretaktovanie, teploty
ASRock Fatal1ty Z97M Killer

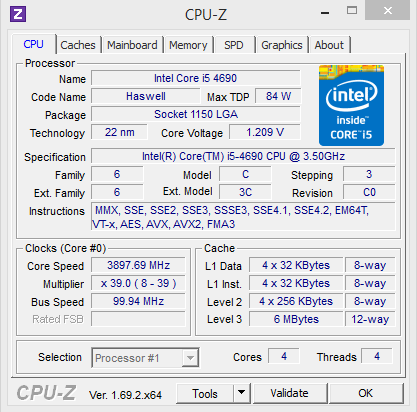

Čipset Z97 vhodný pre pretaktovanie, no opäť len možná zmena BCLK. Maximálna stabilná hodnota, s ktorou bol ochotný nabehnúť Windows a prejsť testom Cinebench bola 104,4MHz. Takt dosiahol 4071MHz a skóre v Cinebench R15 584b. Pri 104,5MHz počítač nabootoval, no pri testovaní systém "zamŕzal". S vyšším BCLK už nechcel štartovať ani počítač.
Základná doska nedisponuje žiadnym tlačidlom pre automatické taktovanie a rovnako žiadnou funkciou pre inteligentné taktovanie nedisponuje ani BIOS. Načítanie XMP profilu pre operačné pamäte prebehlo v poriadku.
Rozsahy napätí a ich kroky
- BCLK: 90MHz - 300MHz (0,1Hz)
- frekvencia RAM: 800MHz - 4000MHz
- Vcore Override Votlage: 0,8V - 2V (0,001V)
- CPU Cache Override Voltage: 0,8V - 2V (0,001V)
- CPU Input Voltage: 1,2V - 2,3V (0,01V)
- DRAM Voltage: 1,165V - 2,235V (0,005V)
- PCH 1,05V Voltage: 0,977V - 1,501V (0,005V)
- PCH 1,5V Votlage:1,310V - 1,803V (0,005V)
ASRock Z97 Extreme6
Taktovanie extrémnej dosky žiadny extrémny takt neprinieslo. Opäť to však nemá na svedomí doska ale použitý procesor. Stabilné BCLK sa zastavilo na hodnote 104,3MHz, vyššie sa už ísť nedalo.
Táto doska síce má 2 tlačidlá, no ani jedno z nich neslúži pre automatické navýšenie frekvencie. Podobne ani v BIOSe žiadne softvérové tlačidlo nehľadajte. S XMP doska problém nemala. V prípade neúspešného hrania sa s doskou príde vhod aj tlačidlo pre vymzanie CMOS na zadnom panely. Ak by sa však nikomu nechtiac podarilo poškodiť jeden BIOS jednudchým prepnutím je možné prepnúť sa na druhý BIOS. Všimnite si, že napriek tomu, že by malo ísť o výkonnejšiu a premakanejšiu dosku ponúkajúcu širšie možnosti ladenia tak v oblasti napätia doska ponúka menšie rozsahy nastavenia ako predchádzajúca Killer doska.
Rozsahy napätí a ich kroky
- BCLK: 90MHz - 300MHz (0,1Hz)
- frekvencia RAM: 800MHz - 4000MHz
- Vcore Override Votlage: 0,8V - 2V (0,001V)
- CPU Cache Override Voltage: 0,8V - 2V (0,001V)
- CPU Input Voltage: 1,2V - 2,3V (0,01V)
- DRAM Voltage: 1,165V - 1,8V (0,005V)
- PCH 1,05V Voltage: 0,977V - 1,322V (0,005V)
- PCH 1,5V Votlage: 1,366V - 1,696V (0,005V)
Teploty

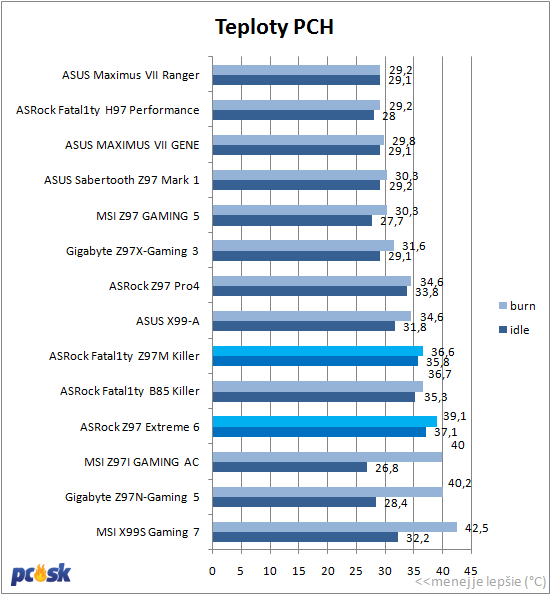

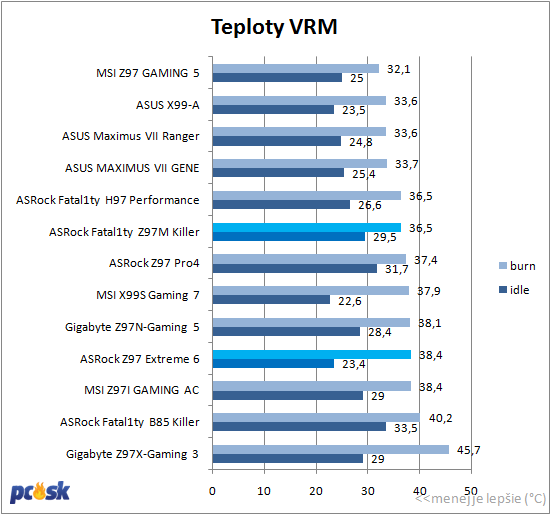

Teploty PCH a VRM sú v poriadku a nevymykajú sa z predtým nameraných hodnôt na iných doskách.
Zhodnotenie a záver
ASRock Fatal1ty Z97M Killer
Základná doska Fatal1ty Z97M Killer bola pre mňa príjemným prekvapením. Za cenu, ktorá nezruinuje váš rozpočet ponúka všetko čo má moderná doska mať a prihadzuje k tomu aj niekoľko vecí navyše. Páči sa mi prítomnosť prakticky každého konektora pre disky. Na doske je síce "len" 6 SATA3 portov (čo je aj tak pre drvivú väčšinu užívateľov dostačujúce), no na druhej strane nájdeme na nej aj SATA Express (škoda malej ponuky diskov), Thunderbolt 2, M.2 a na zadnom panely aj eSATA. Za celú plejádu týchto konektorov na menšom mATX formáte sa určite hnevať nebudeme.
Potešil aj kvalitnejší sieťový čip Killer a zvukové riešenie PuritySound 2. Hráči ocenia aj Fatal1ty Mouse Port, Key Master či podporu zapojenia dvoch kariet nVidia či AMD. Možno trochu paradoxne však ASRock doska ponúkne oproti priamej konkurencii ako MSI Z97M Gaming alebo Gigabyte Z97MX-Gaming 5 o trošku vyššiu cenu.
ASRock Fatal1ty Z97M Killer | |
Plusy | Mínusy |
- M.2 slot - zvuková časť Purity Sound 2 - SATA Express - sieťový čip Killer - eSATA - Thunderbolt2 | - BIOS oproti konkurencii neponúka tak bohaté možnosti |
ASRock Z97 Extreme6
Druhá dnes testovaná doska je z celkom z iného súdka. Nesústreďuje sa na hráčov, ale na náročnejších užívateľov, ktorým by mala ponúknuť nadštandardnú výbavu a bohaté možnosti ladenia. Moje očakávania však v tomto smere doska nenaplnila a trošku sklamala. Najmä v oblasti BIOSu. Ten hlavne v kategórii napájania neposkytuje tak široké možnosti ako konkurencia a oproti predošlej hernej doske je na tom s rozsahom hodnôt dokonca horšie. Sčasti to zachraňuje aplikácia A-Tuning, ktorá je ako jediná navrhnutá pre nejaké to hranie sa s doskou. Naozaj náročným užívateľom môžu chýbať aj meracie body napätia či LN2 jumper, no tieto vychytávky treba hľadať vo vyšších cenových kategóriách.
Doska je naopak brilantná v ponuke konektorov pre disky. SATA, SATA Express, eSATA, 2x M.2, Thunderbolt na jednom PCB? S Extreme6 žiadny problém. USB však nezostáva pozadu a je zastúpené v podobe dvoch interných konektorov a šestice portov na zadnom panely. Doplňte to o kvalitné audio, dvojicu LAN portov či diagnostický displej a máte skvelú dosku za bezkonkurenčnú cenu.
ASRock Z97 Extreme6 | |
Plusy | Mínusy |
- až dvojica M.2 slot, jeden dokonca s rýchlosťou 32Gbps - diagnostický displej - zvuková časť Purity Sound 2 - dvojica LAN portov - eSATA - SATA Express - mini-PCIe - dva interné USB 3.0 konektory - HDD Saver - dvojica BIOSov - cena vzhľadom na výbavu | - tlačidlá na doske počas prevádzky nesvietia - BIOS pre extrémnu dosku nie je extrémny - pasívy nad VRM sú síce prichytené skrutkami, no pomerne voľne sa hýbu |
Nech sa páči Z97 Extreme6, za bohatú výbavu a funkcie si od nás odnášaš ocenenie pomer cena/výkon!
Testovacie vzorky základných dosiek poskytla spoločnosť ASRock.
