MSI X99S Gaming 7 - Čipset, bližší pohľad na dosku
Opakovanie je matka múdrosti, no v tomto prípade to oželieme nakoľko čipsetu sme sa podrobne venovali pri ASUS X99-A a prejdime rovno k detailnejšiemu pohľadu na dosku.

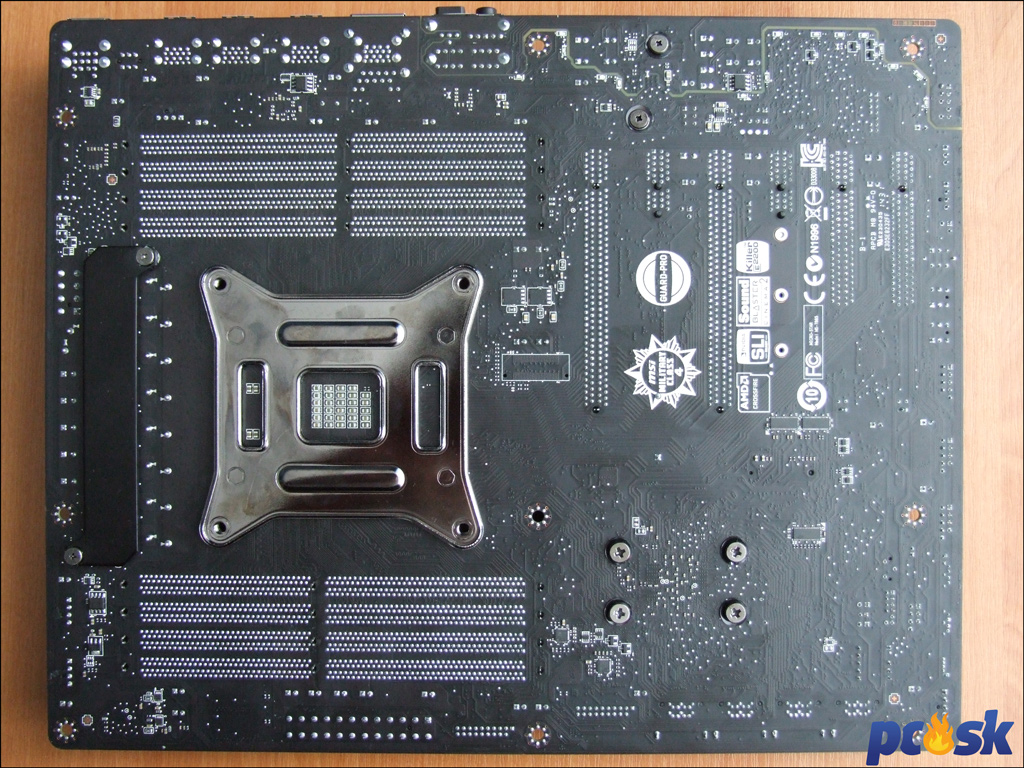

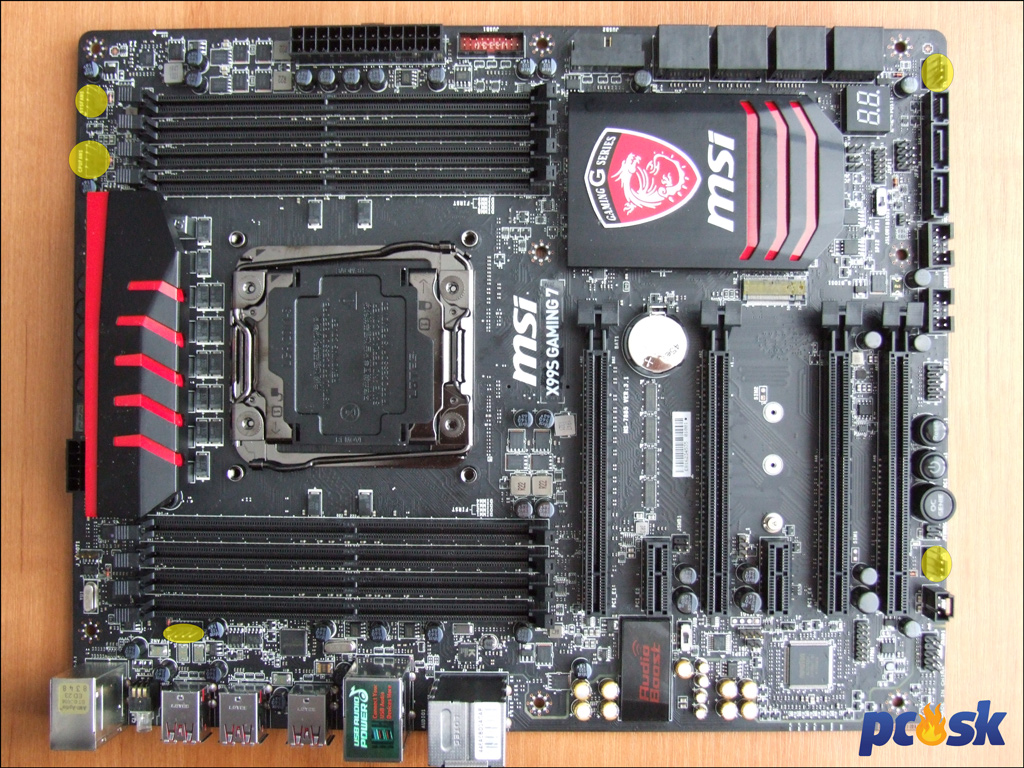

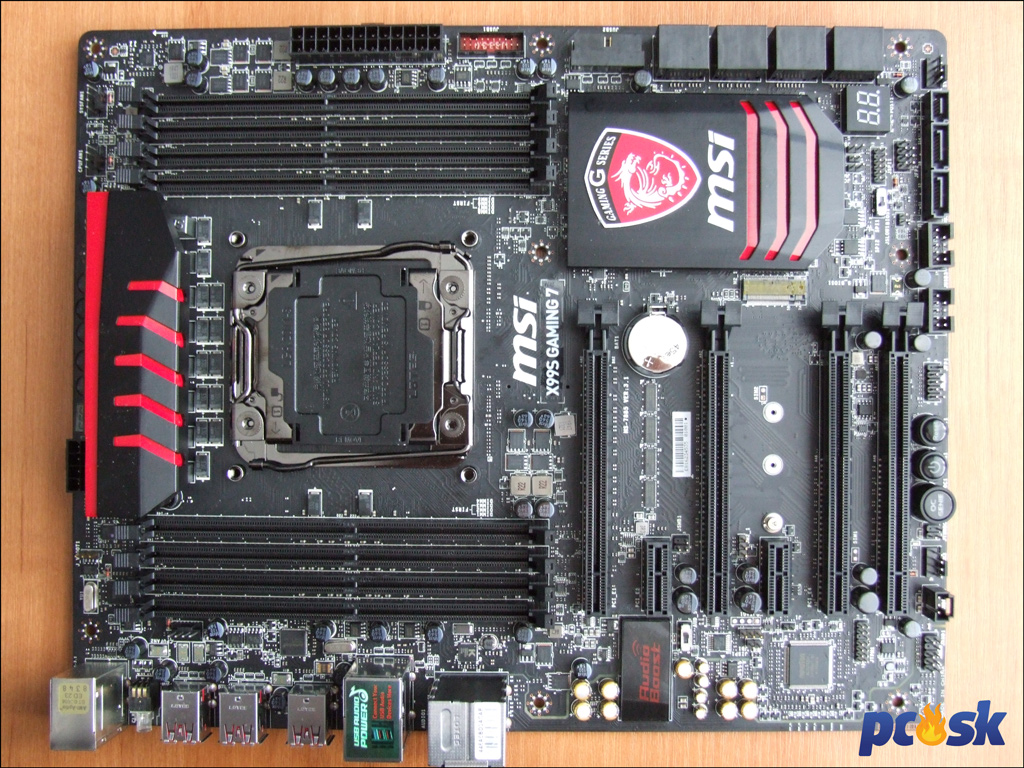

8-vrstvové PCB dosky je ladené do tradičných farieb rady Gaming. Čierne PCB dopĺňajú červené prvky na pasívoch nad VRM a PCH. Na pasíve nad PCH nechýba drak, ktorému spoločnosť robí logo MSI a 3 červené prúžky. Pasív nad PCH je prichytený až štvoricou skrutiek. Aj u tejto dosky sú mosfety chladené odspodu.

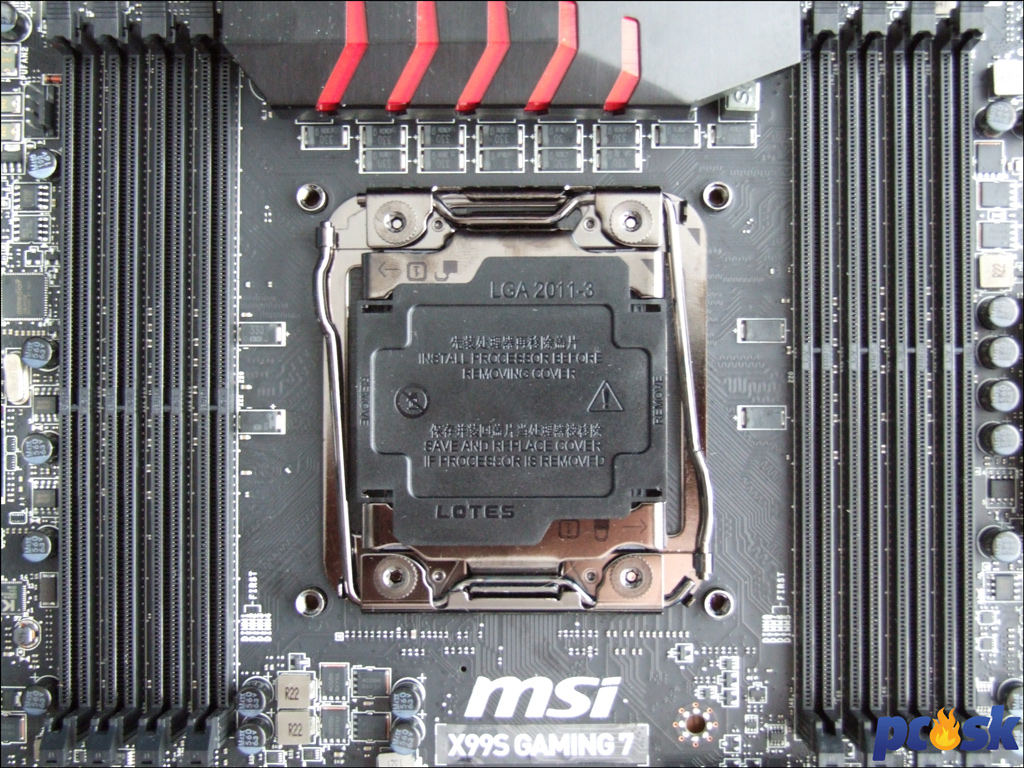

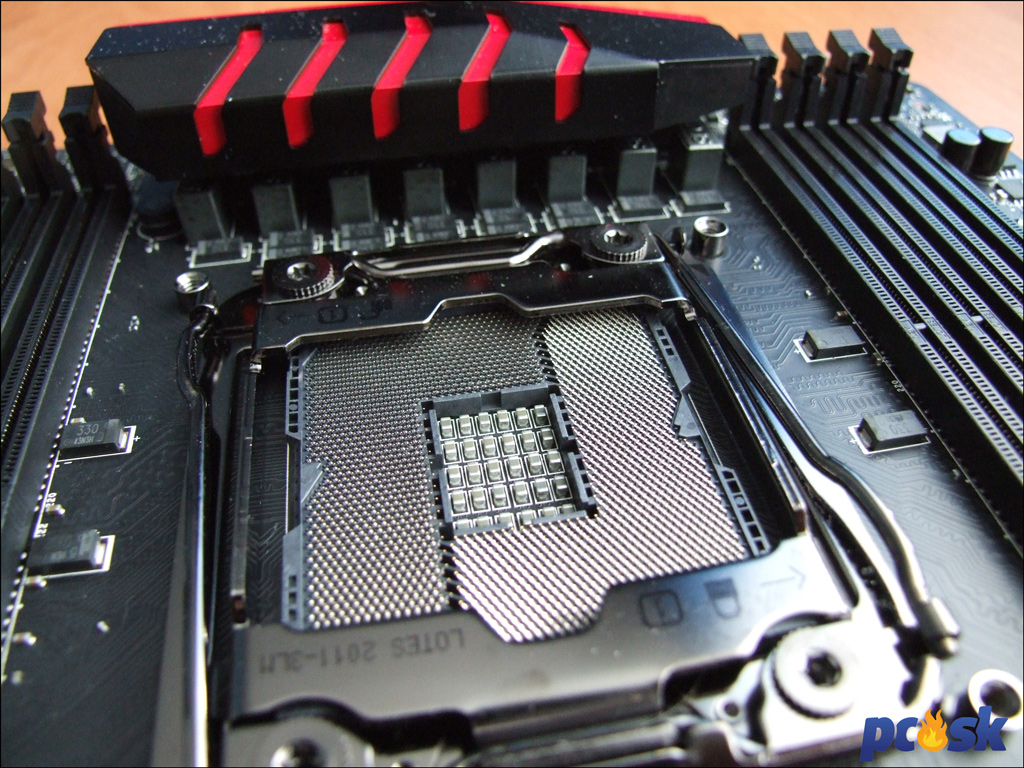

Na doske dominuje veľká patica LGA 2011v3. Tá v tomto prípade nemá využité všetky piny ako tomu bolo u dosky X99-A od ASUS. V pozadí môžeme vidieť 8 fáz napájajúcich procesor. Každé 4 DIMM sloty napájajú 2 fázy.
Slotov pre operačné pamäte je 8 a pojmu až 128GB DDR4 pamätí s taktom 3300MHz pri pretaktovaní. To je 2 krát toľko RAM ako u konkurenčnej dosky. Quad-channel zapojenie výrobca farebne nerozlišuje, no na doske je popísané správne zapojenie. V špecifikáciách dosky sa nikde nespomína podpora XMP.

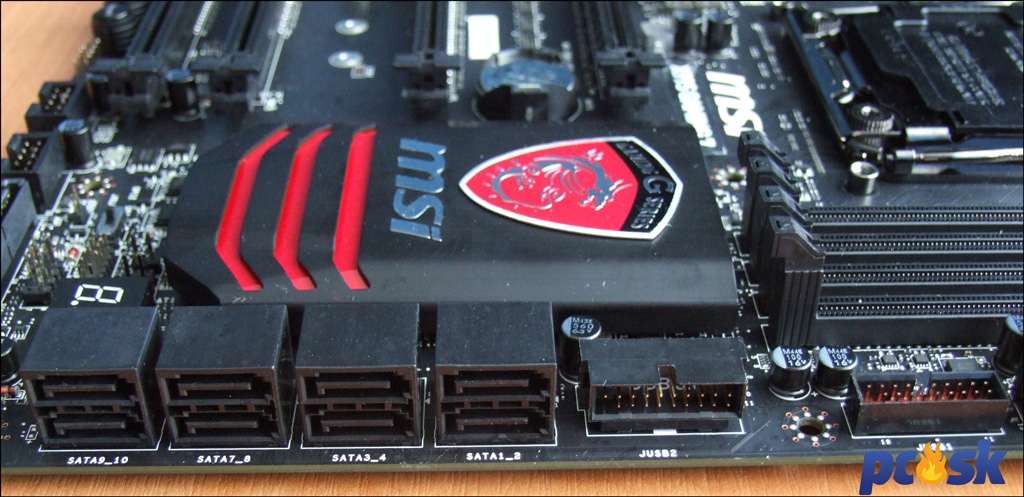

8 SATA3 portov a vpravo od nich dva interné USB 3.0 konektory. Jeden z nich je natočený o 90° podobne ako všetky SATA porty, druhý nie.
Ďalšie dva SATA3 porty nachádzame na spodnom okraji dosky. Tie sú rezervované pre SATA Express port, ktorý je hneď vedľa nich. Ak však bude zapojené zariadenie do M.2 slotu, prídete o SATA Express. V pozadí vidieť aj diagnostický POST displej. Ten v prípade, že systém úspešne nabootuje zobrazuje teplotu procesora.

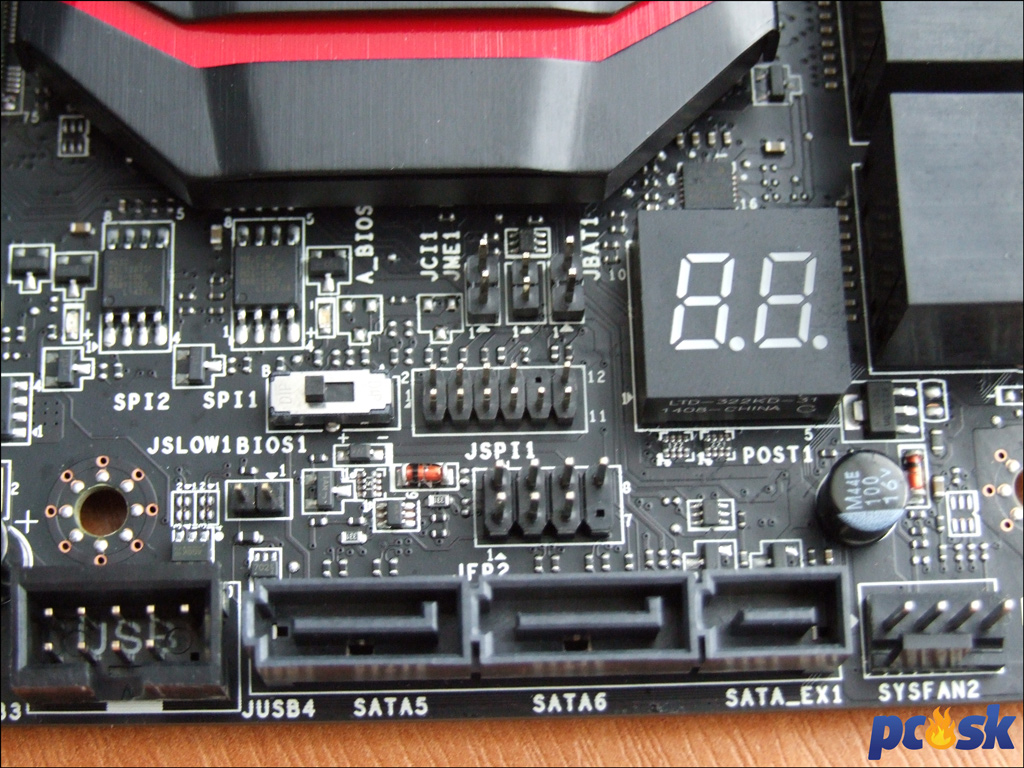

Vedľa displeja narazíme na prepínač, ktorým sa vyberá medzi dvojicou BIOSov (oba čipy s BIOSmi sú vyššie od prepínača). Výber BIOSu signalizujú aj 2 LED. Pod prepínačom je aj JSLOWBIOS jumper, ktorý využijete pri extrémnom pretaktovaní s využitím tekutého dusíka. Po prepnutí prepínača systém nabootuje so stabilnou frekveniou procesora tak, aby sa zabránilo pádom systému.

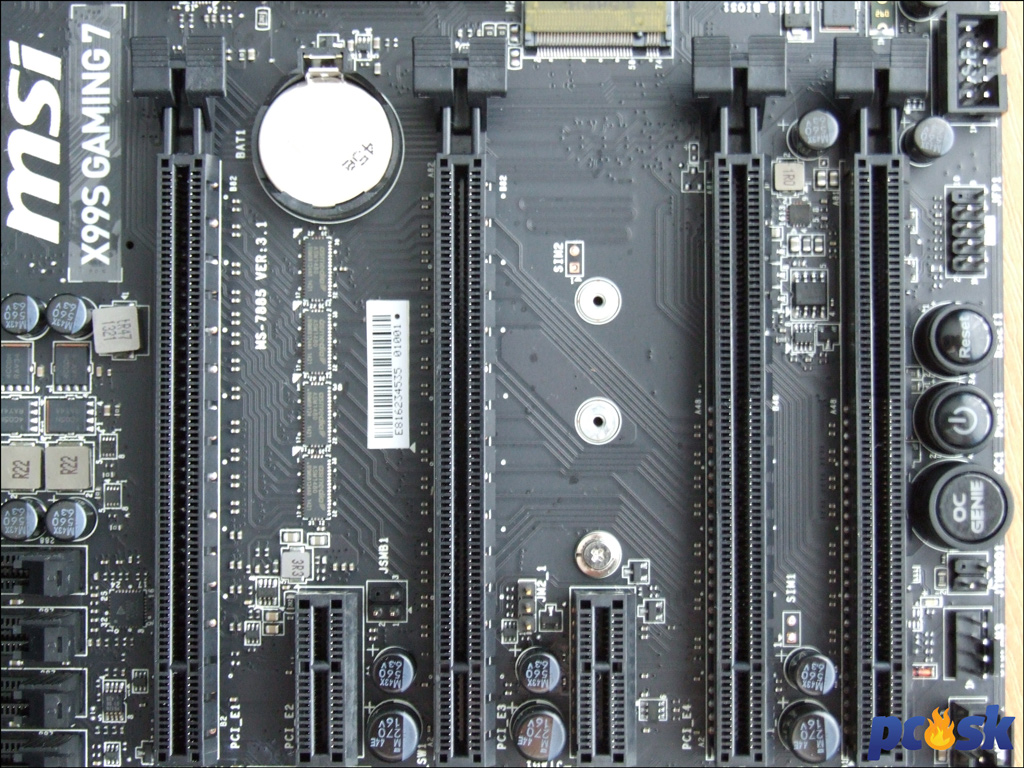

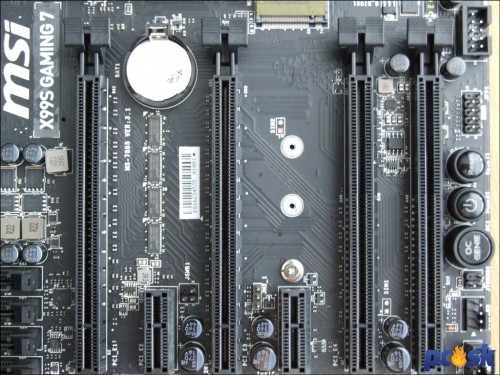

Dlhé PCIe 3.0 sloty sú na doske 4. Rozdelenie liniek je podobné ako u prechádzajúcej dosky a prehľadne ho môžete vyčítať z tabuľky so špecifikáciami. Prepojiť medzi sebou môžete 3 karty nVidia alebo 3 karty AMD. Posledné 2 dlhé PCIe 3.0 sloty sú elektricky zapojené ako x8. Aj tu si našli miesto 2 malé PCIe x1 sloty.

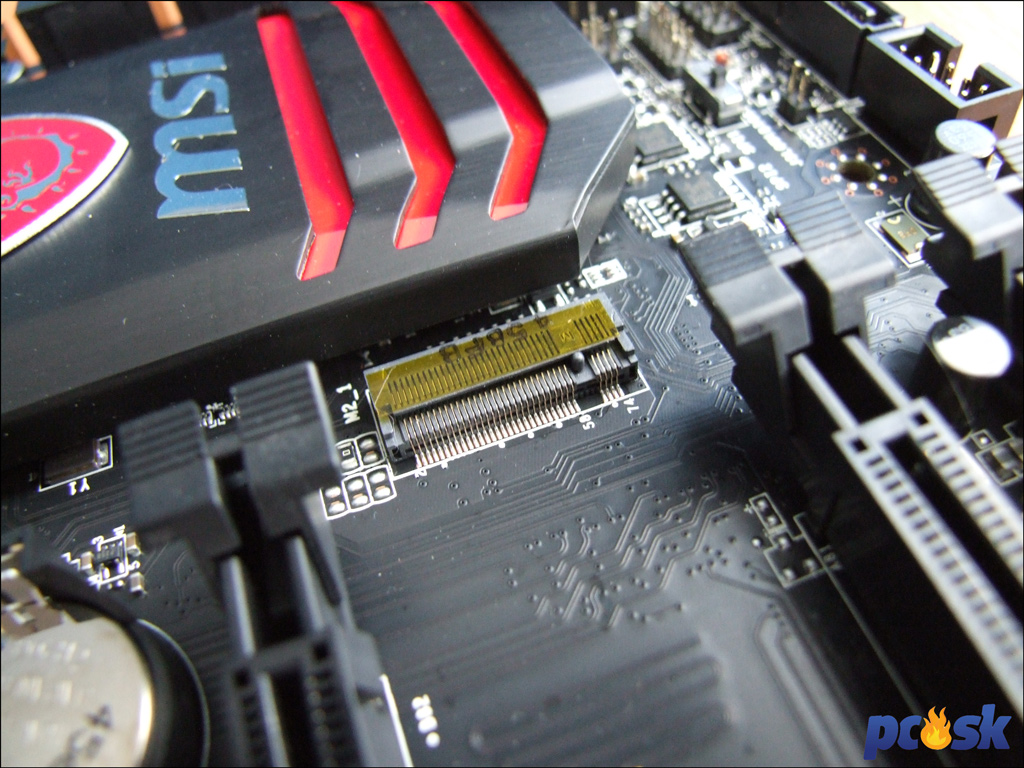

Medzi PCIe slotami sa nachádza M.2 x4 konektor s rýchlosťou až 32Gb/s. Zariadenia pripojené do neho môžu mať maximálnu dĺžku 80mm (110mm u ASUS X99-A).
X99S Gaming 7 má o 1 štvorpinový konektor pre ventilátory menej ako X99-A.

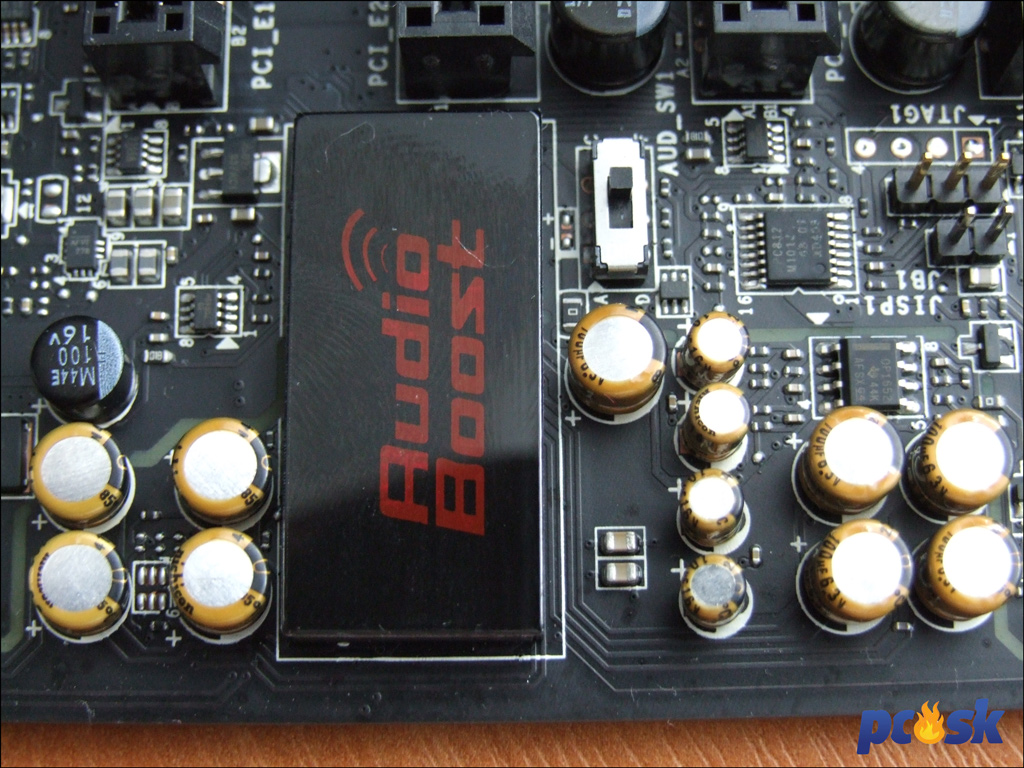

Audio Boost 2 časť je fyzicky oddelená od PCB. Oddelenie počas prevádzky efektívne svieti. Zvukový kodek Realtek ALC1150 je krytý EMI štítom a vidieť môžeme aj pozlátené japonské kondenzátory. Všimnite si aj prepínač Audio Power. Ten slúži na prepínanie zdroju napätia. Doska totiž disponuje aj Direct Audio Power konektorom, ktorý sa 4-pinovým MOLEX konektorom pripojí priamo na zdroj a malo by sa tým zabezpečiť, že zadné audio porty budú mať viac energie a podajú lepší výkon. Spomínaným prepínačom sa teda prepína medzi zdrojom napájania z dosky a zdrojom napájania z Direct Audio Power konektora

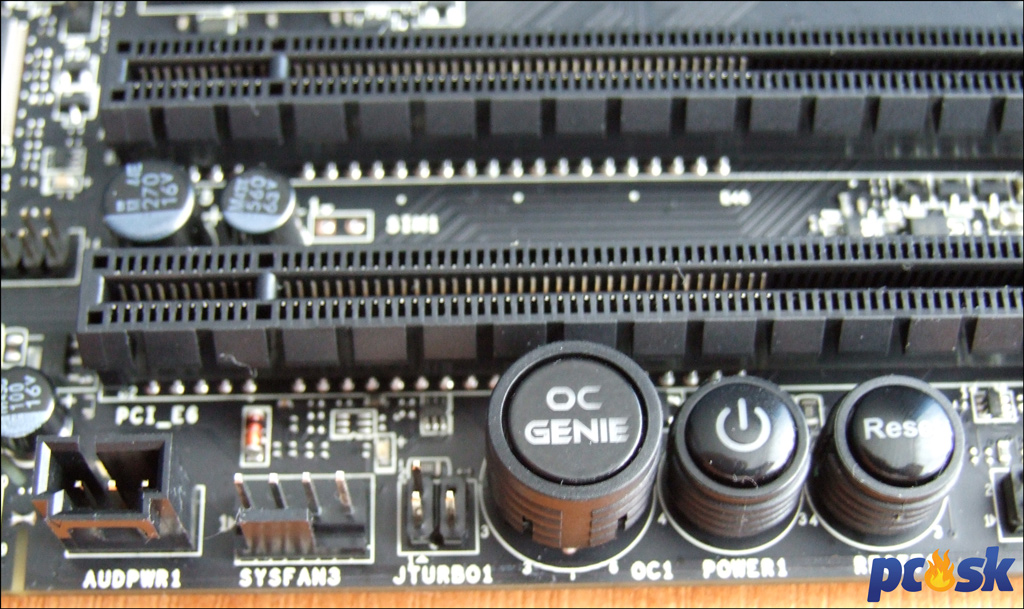

Tlačidla pre zapnutie či reštartovanie zostavy a tlačidlo OC Genie pre pretaktovanie zostavy sa nachádzajú zoskupené na okraji dosky. Na ľavom kraji fotogtafie vidieť aj Direct Audio Power konektor.

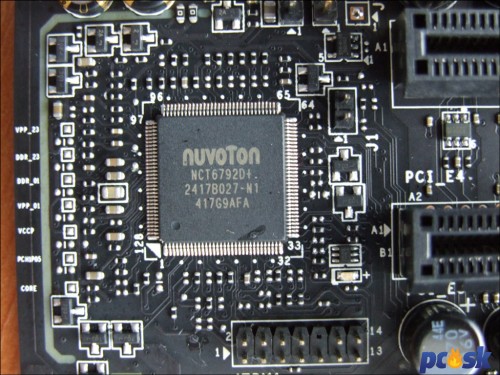

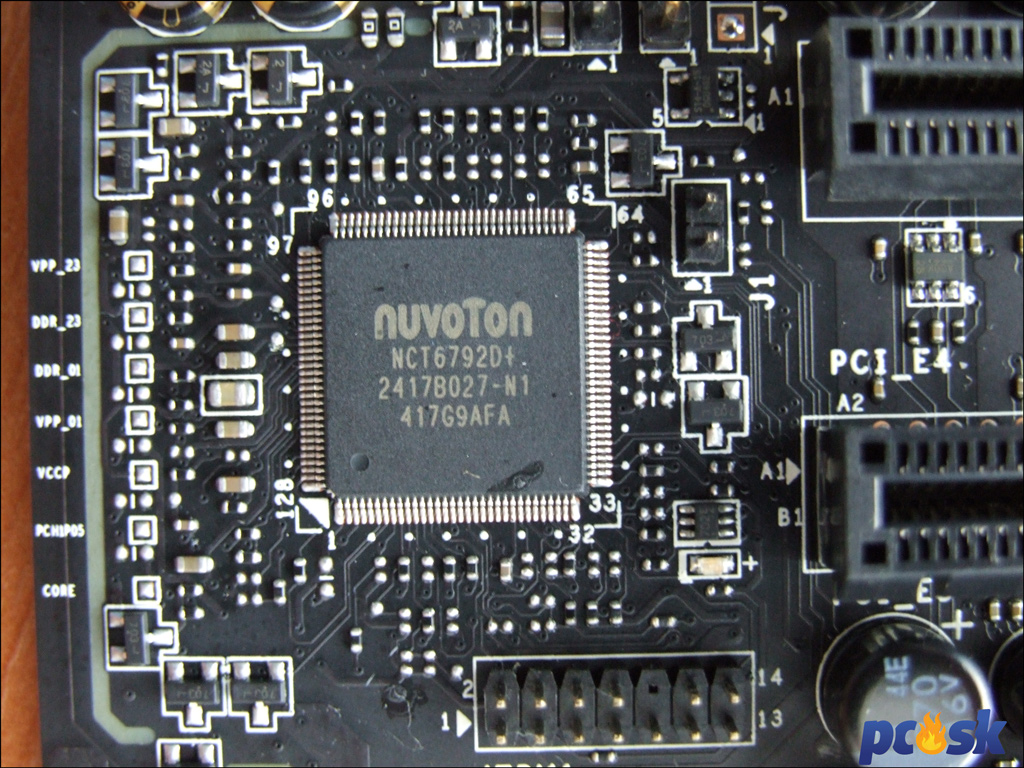

Super I/O čip Nuvoton a vedľa neho meracie body napätia. Tie sú trochu netradične umiestnené na ľavom boku dosky a pri osadení grafických či iných kariet budú ťažšie dostupné.
Sieťový čip Killer E2205.

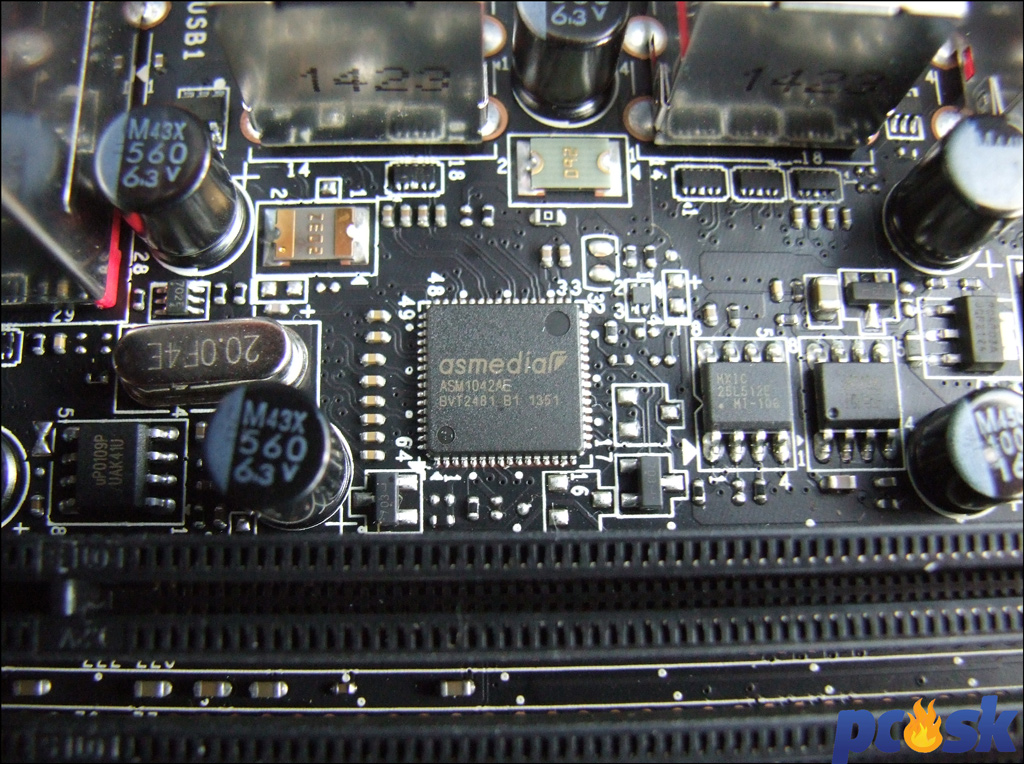

Radič USB 3.0 portov ASMedia ASM1042AE.

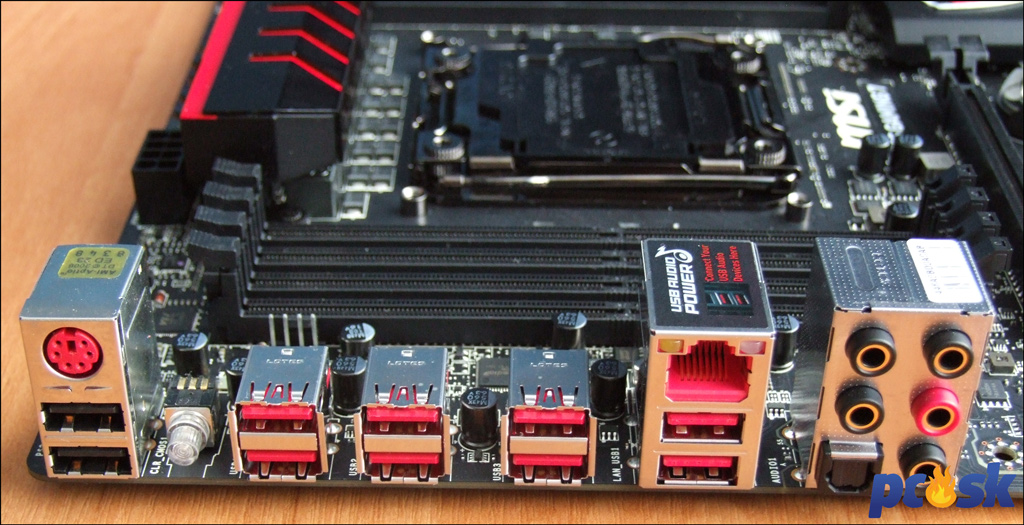

Zadný panel obsahuje všetko podstatné, ani tu však vzhľadom na čipset nepočítajte s prítomnosťou video výstupov. Zľava doprava narazíme na PS/2 port, pod ktorým je dvojica USB 2.0 portov (to sú spomínané Gaming Device porty), tlačidlo pre reset CMOS, ďalej nasleduje 6 USB 3.0 portov, jeden RJ45 port, ďalšie 2 USB 3.0 porty a audio výstupy spoločne so S/PDIF.
