Pretaktovanie, teploty
ASUS X99-A
Na rozdiel od dosiek s čipsetom Z97, u ktorých využívame procesor so zamknutým násobičom máme teraz k dispozícii procesor s odomknutým násobičom, ktorý je ako stvorený pre taktovanie. Základné pretaktovanie bez používania tekutého dusíka je v dnešnej dobre pomerne jednoduché (zvlášť u odomknutých procesorov) a stačí dvíhať násobič a napätie. Takýmto spôsobom sa mi podarilo dosiahnuť frekvenciu 4300MHz s napätím iba 1,15V. Takto pretaktovaný procesor bol ešte náš nie príliš výkonný vzduchový chladič schopný schladiť a v benchmarku Cinebench dosiahol skóre 1625 bodov! Pri zaťažení programom Prime95 však už bol systém nestabilný a padal do BSOD.
S taktom 4400MHz a napätím 1,2V sa mi ešte podarilo nabootovať Windows, avšak testom Cinebench už procesor neprešiel a systém padal. Vyššie už s daným chladičom nemalo zmysel príliš ísť.
Doska v BIOSe disponuje aj funkciou EZ Tuning Wizard, ktorá automaticky podľa spôsobu používania dokáže upraviť výkon počítača. S použitým tejto funkcie dosiahol takt procesora 3875,29MHz (násobič 38x a BCLK 102MHz) pričom RAM pamäte nezaznamenali sami o sebe žiadnu zmenu, iba sa vplyvom zmeny BCLK zdvihol ich takt na 2176MHz.
Rozsahy napätí a ich kroky
- strap: 100MHz - 250MHz
- BCLK: 80MHz - 300MHz (0,1Hz)
- frekvencia RAM: 800MHz - 4000MHz
- CPU Input Voltage: 0,8V - 2,7V (0,01V)
- CPU Core Voltage: 0,001V - 1,920V (0,001V)
- CPU Cache Voltage: 0,001V - 1,920V (0,001V)
- CPU System Agent Voltage: 0,001V - 0,999V (0,001V)
- DRAM Voltage (kanál A, kanál B): 0,8V - 1,9V (0,01V)
- DRAM Voltage (kanál A, kanál B): 0,8V - 1,9V (0,01V)
- PCH Core Voltage: 0,7V - 1,8V (0,00625V)
- PCH I/O VOltage: 1,2V - 2,2V (0,00625V)
- VCCIO CPU 1,05V VOltage: 0,7V - 1,8V (0,00625V)
- VCCIO PCH 1,05V VOltage: 0,7V - 1,8V (0,00625V)
- VTTDDR Voltage (kanál A, kanál B): 0,2V - 1V (0,6V)
- VTTDDR Voltage (kanál A, kanál B): 0,2V - 1V (0,6V)
- PLL Termination Voltage: 0,2V - 2,193804V (0,006602V)
MSI X99S Gaming 7
Pripravená na taktovanie je aj doska od MSI. Bez problémov sa mi podarilo dosiahnuť takt 4400MHz pričom táto frekvencia bola stabilná aj na prejdenie benchmarkom Cinebench (skóre 1692b). Pri zapnutí Prime95 však nasledoval okamžitý pád. Skúsil som aj takt 4600MHz s napätím 1,25V, to však bolo príliš veľké sústo aj pre Cinebench a opäť nasledoval pád do BSOD. Doska však potenciál pre taktovanie má a s lepším chladením by sa možno dala dosiahnuť ešte o trochu vyššia frekvencia.
V BIOS sa nachádza aj tlačidlo OC Genie, ktorého fyzickú podobu nájdeme aj na doske. Po stlačení tlačidla sa systém sám pretaktuje na stabilné hodnoty. V mojom prípade systém popohnal procesor na 3700MHz s napätím 1,05V. Takto pretaktovaná zostava prešla aj testovom Prime95 pričom teploty dosiahli najviac 74°C. RAM pamäte sa nedočkali žiadnej zmeny.
Tú som musel vykonať až ja ručne v BIOSe. Pamäte zvládli aj maximálny ponúkaný takt 2666MHz pri časovaní 15-15-15-36 a dobe obnovenia 2T. Trochu ma prekvapilo, že BIOS neponúka vyššie takty napriek tomu, že v špecifikáciách sa spomína frekvencia až 3300MHz.
Rozsahy napätí a ich kroky
BCLK: 90,9MHz - 300MHz (0,62Hz)
frekvencia RAM: 1333MHz - 2666MHz
VCCIN VOltage: 1,2V - 3,040V (0,001V)
CPU Core Voltage: 0,8V - 2,1V (0,001V)
CPU Ring Voltage: 0,8V - 2,1V (0,001V)
CPU System Agent Voltage: 0,8V - 1,850V (0,001V)
CPU VCCIO Votlage: 0,7V - 2,3V (0,01V)
DRAM Voltage (kanál A, kanál B): 0,6V - 2,8V (0,01V)
DRAM Voltage (kanál C, kanál D): 0,6V - 2,8V (0,01V)
DRAM VPP Voltage (kanál A, kanál B): 1,240V - 3,770V (0,01V)
DRAM VPP Voltage (kanál C, kanál D): 1,240V - 3,770V (0,01V)
DRAM VREF Voltage (kanál A, kanál B): 0,12V - 1,235V (0,005V)
DRAM VREF Voltage (kanál C, kanál D): 0,12V - 1,235V (0,005V)
PCH 1,05 Voltage: 0,7V - 2,32V (0,01V)
PCH 1,5 Voltage: 0,8V - 2,3V (0,01V)
- strap: 100/125/167MHz
- BCLK: 90,9MHz - 300MHz (0,62Hz)
- frekvencia RAM: 1333MHz - 2666MHz
- VCCIN Voltage: 1,2V - 3,040V (0,001V)
- CPU Core Voltage: 0,8V - 2,1V (0,001V)
- CPU Ring Voltage: 0,8V - 2,1V (0,001V)
- CPU System Agent Voltage: 0,8V - 1,850V (0,001V)
- CPU VCCIO Votlage: 0,7V - 2,3V (0,01V)
- DRAM Voltage (kanál A, kanál B): 0,6V - 2,8V (0,01V)
- DRAM Voltage (kanál C, kanál D): 0,6V - 2,8V (0,01V)
- DRAM VPP Voltage (kanál A, kanál B): 1,240V - 3,770V (0,01V)
- DRAM VPP Voltage (kanál C, kanál D): 1,240V - 3,770V (0,01V)
- DRAM VREF Voltage (kanál A, kanál B): 0,12V - 1,235V (0,005V)
- DRAM VREF Voltage (kanál C, kanál D): 0,12V - 1,235V (0,005V)
- PCH 1,05 Voltage: 0,7V - 2,32V (0,01V)
- PCH 1,5 Voltage: 0,8V - 2,3V (0,01V)
Teploty

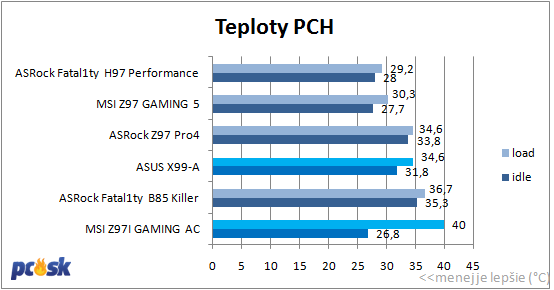

Teploty PCH sú úplne v poriadku, v záťaží sa trošku viac zahrial PCH na doske od MSI, stále však nejde o nič tragické.

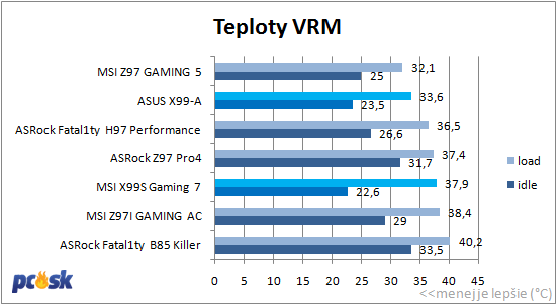

Rovnaké konštatovanie platí aj pre pasív nad VRM.
