Freezer 240 - Montáž, testovacia zostava, výsledky merania

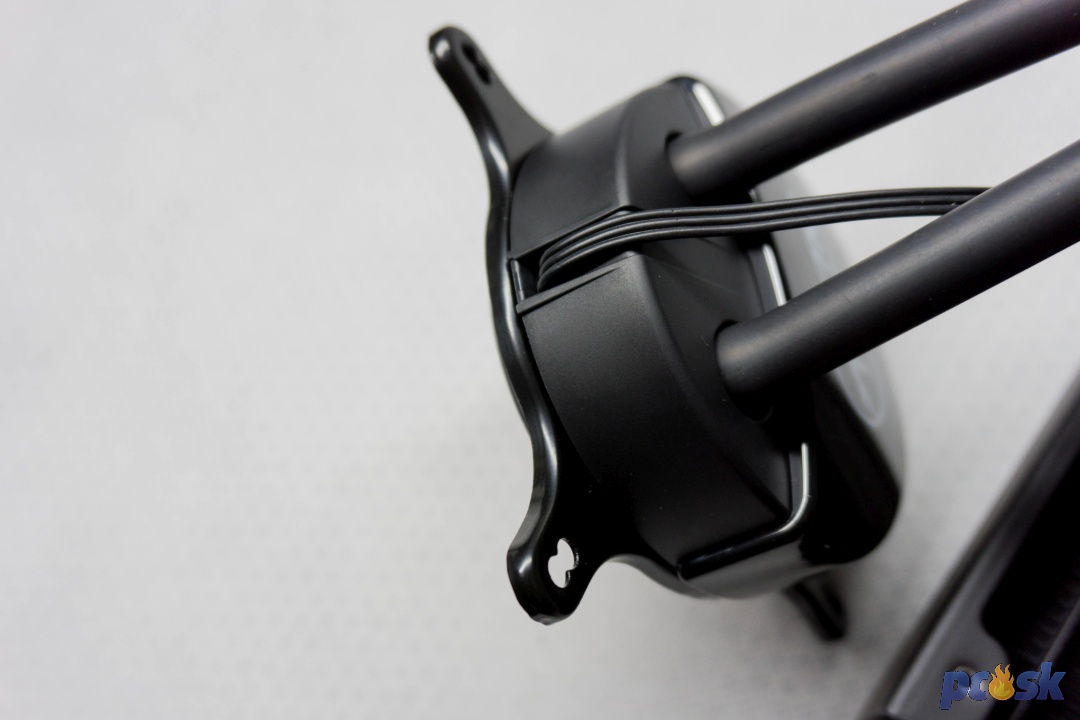

Predtým, než sa vrhnete na inštaláciu bloku, treba naňho pripevniť kruhovú prítlačnú päticu. AMD aj Intel majú samozrejme samostatnú päticu, avšak oba sa pripevňujú na blok rovnako – otočením v smere hodinových ručičiek. Opačným smerom príde k odmontovaniu pätica.

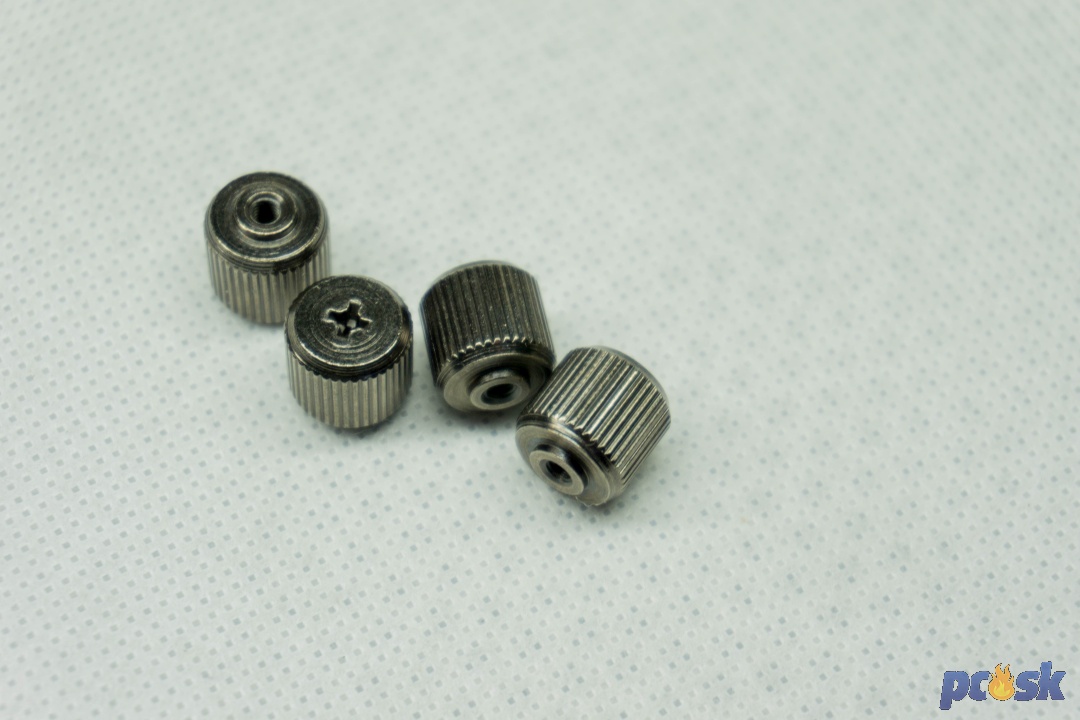

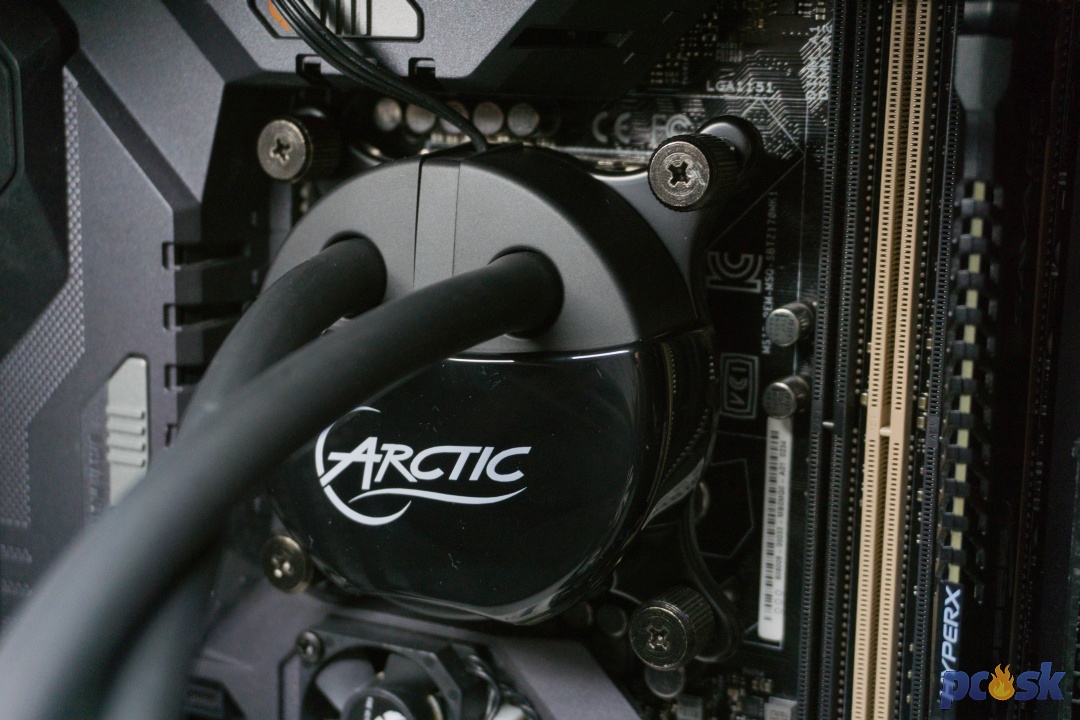

Pootočenie ide pomerne ťažko a kruh musíte zacvaknúť za plastové výbežky. Do backplatu Freezer 240, ktorý sa pripevní na zadnú stranu (na mieste drží vďaka obojstrannej lepiacej páske), sa priskrutkujú skrutky a na tie sa následne položí blok chladiča. Blok pripevníte maticami, ktoré v pohode dotiahnete aj rukou.
Inštalácia Freezera je naozaj jednoduchá a najväčšou výzvou tak zostane schovať všetky káble od ventilátorov.
Testovacia zostava
Stará testovacia doska doslúžila, keď sa jej "odpálil" konektor prídavného napájania. Navyše už nastal čas testovať chladiče na niektorom z aktuálnejších procesorov. So spoločnosťou Intel a Asus sme sa dohodli na zapožičaní procesoru i5-6600K spolu s doskou Asus Sabertooth Z170 Mark1. Na tomto kombe máme už otestované viaceré chladiče. Procesor síce nieje delidnutý (tento krok spraviť nemôžeme), ale všetky chladiče majú rovnaké podmienky.
|
procesor
|
Intel i5-6600K@4,5GHz@1.35v |
|
grafická karta
|
Onboard |
|
základná doska
|
Asus Sabertooth Z170 Mark1 |
|
SSD
|
OCZ Octane 128GB |
| RAM | 16GB Kingston Savage DDR4 |
|
zdroj
|
Seasonic SnowSilent 750W |
|
skrinka
|
SilverStone TJ04-E |
|
operačný systém
|
MS Windows 10 |
|
použitý softvér
|
Prime95, RealTemp |
|
systémové ventilátory
|
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM |
procesor i5-6600K poskytla spoločnosť Intel
dosku Asus Sabertooth Z170 Mark1 poskytla spoločnost Asus
SSD Octane 128GB poskytla spoločnosť OCZ
Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR4 pamäte Savage poskytla spoločnosť Kingston
Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania
Ako „vykurovacie teleso“ slúži Intel i5-6600K pretaktovaný na 4,5GHz s napätím 1,35V. V skutočnosti sú napätia o niečo vyššie, aspoň podľa CPU-z.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

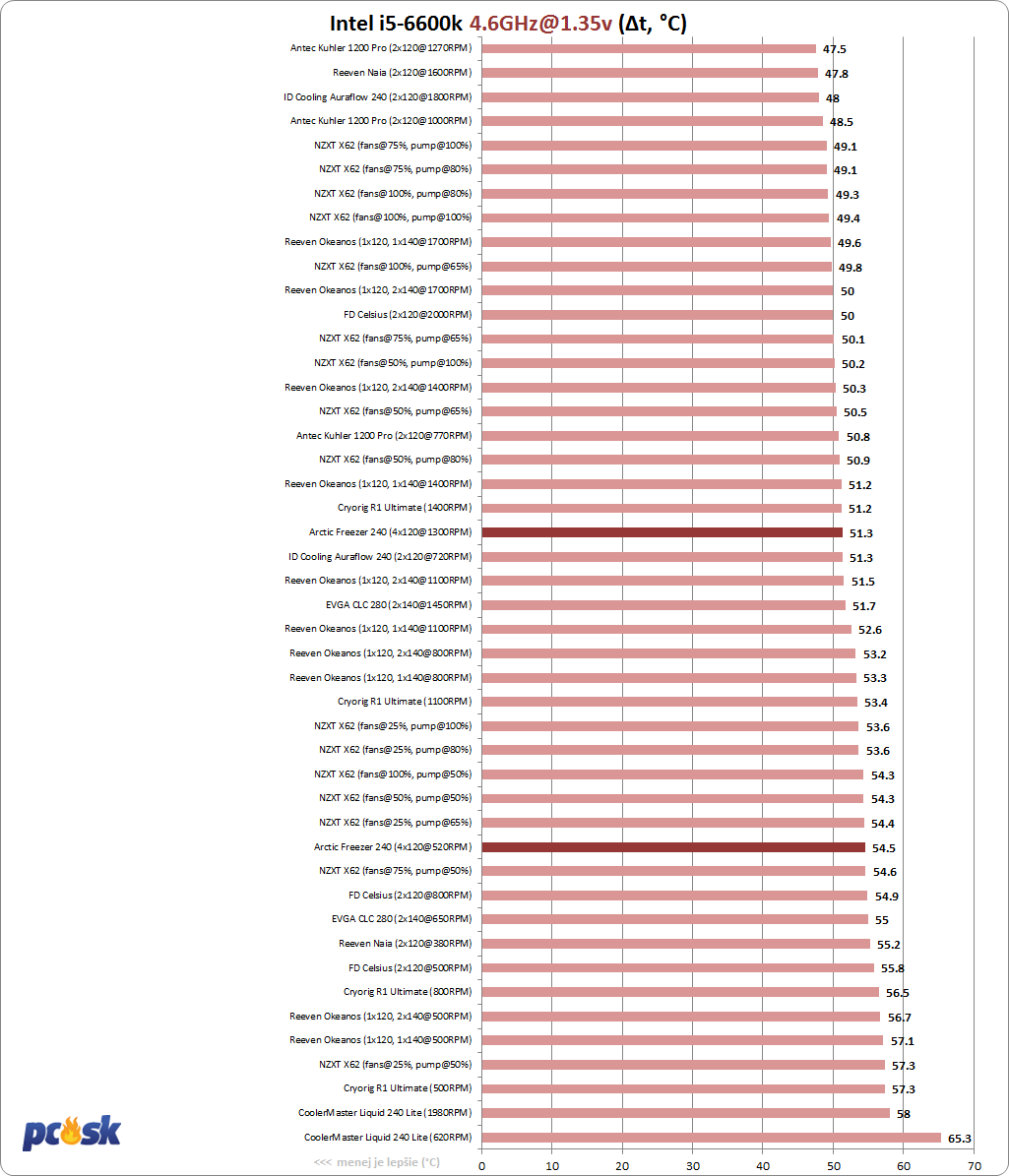

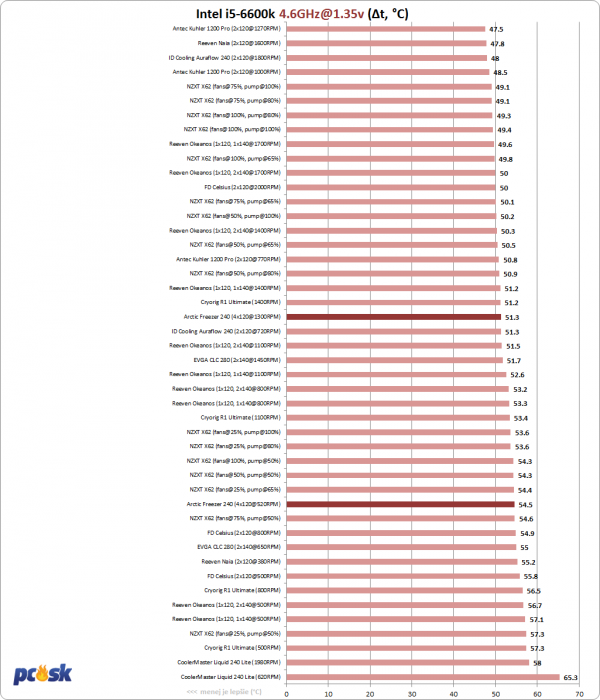

Výsledky meraní

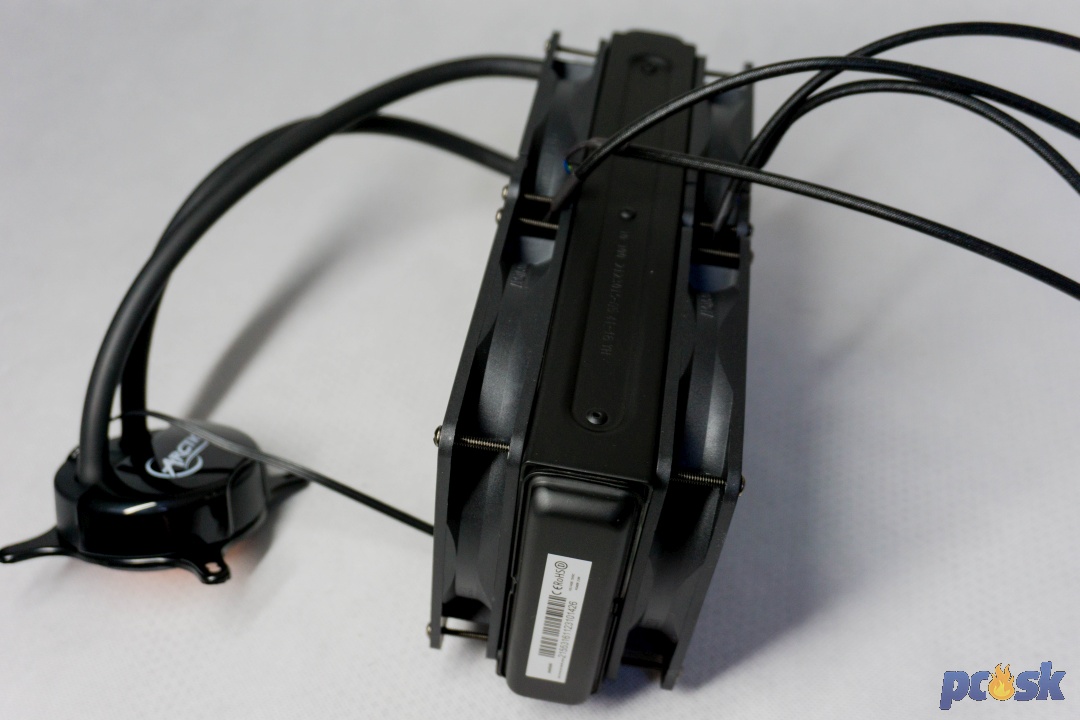

Moje očakávania boli od Arctic Freezer pomerne veľké. Štyri ventilátory a 38mm radiátor mali podľa mojich odhadov zabezpečiť Freezeru popredné miesta v našom rebríčku. Nakoniec tomu nebolo úplne tak. Pri plnom výkone sa chladič od Arcticu zaradil do stredu, kde mu spoločnosť robia chladiče od Cryorig, ID Cooling a Reeven. Pri zredukovaní výkonu ventilátorov na 5V (520 RPM) stúpli teploty o 3 stupne na konečných 54.5 stupňa. Nie sú to zlé výsledky, ale čakal som rozhodne viac.
