TichePC.sk HDD Vibration Killer – v jednoduchosti je krása

Inštalácia

Inštalácia Vibration Killera na samostatný disk je aj napriek neprehľadnému a slabo zrozumiteľnému návodu jednoduchá. Všetko čo potrebujete spraviť je priloženie oboch dielov k bočným stranám disku a pripevniť ich skrutkami. Výrobca v manuáli uvádza, že širšia guma má byť „na prednej strane disku kde sú umiestnené dátové a napájacie konektory“.  Stranu s konektormi by som nazval skôr zadnou, ale zadanie je jasné – širšie gumy sú bližšie pri konektoroch.

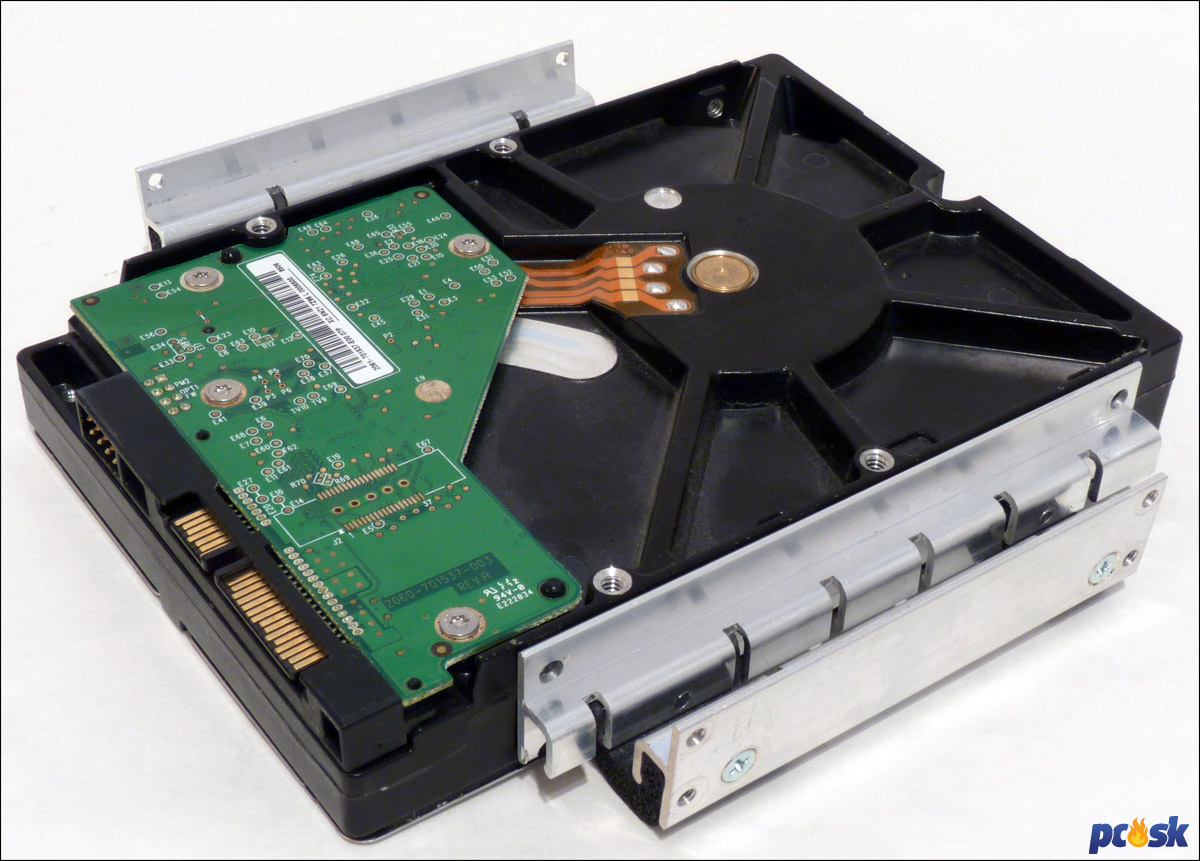

Prvý krok – položiť disk na pracovný stôl, priložiť oba kusy Vibration Killer-a (širšia guma bližšie ku konektorom).

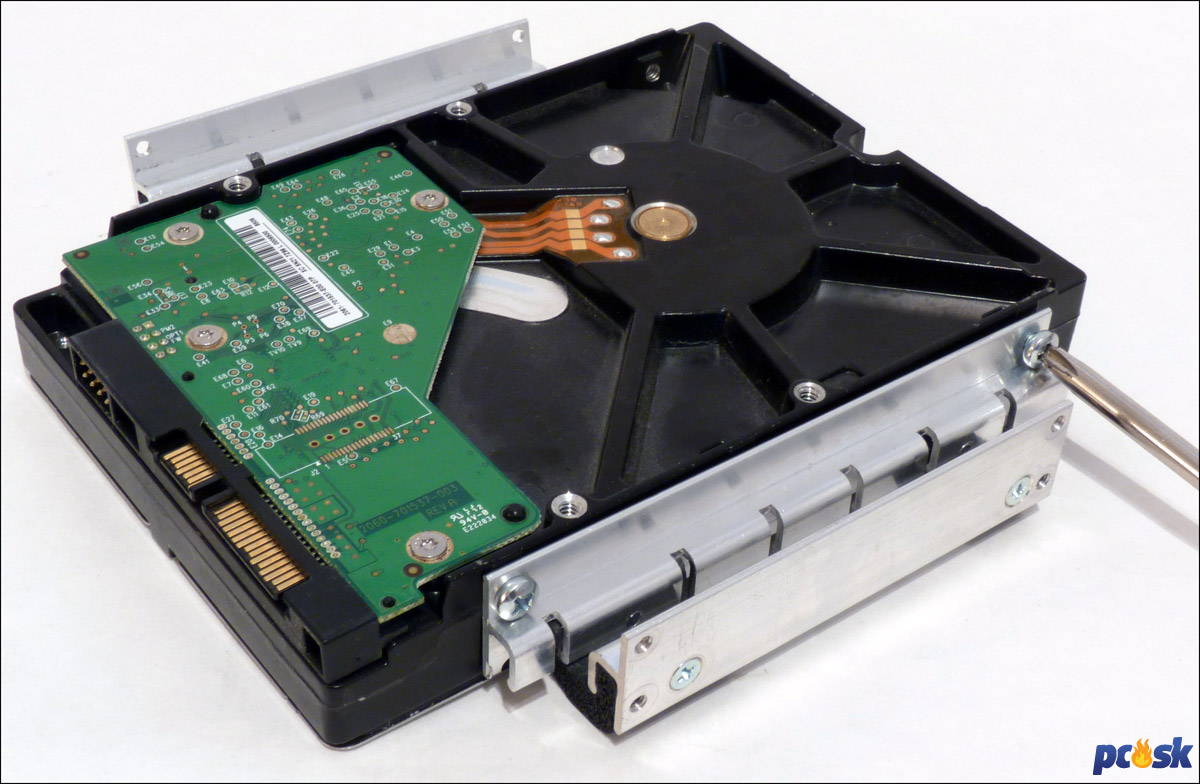

Druhý krok – zatiahnuť skrutky.

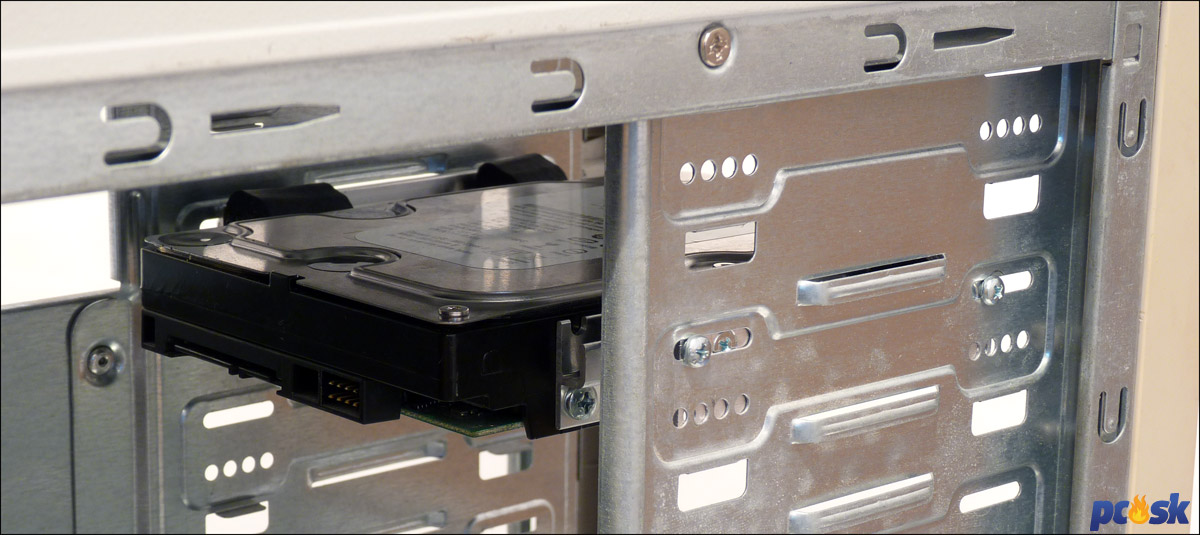

Nasleduje montáž do počítačovej skrinky. Samozrejme je potrebná voľná 5,25“ pozícia, teda pod či nad vašou DVD napaľovačkou. Disk s osadeným Vibration Killerom sa priloží k dieram a zatiahnu sa štyri skrutky. Hotovo.

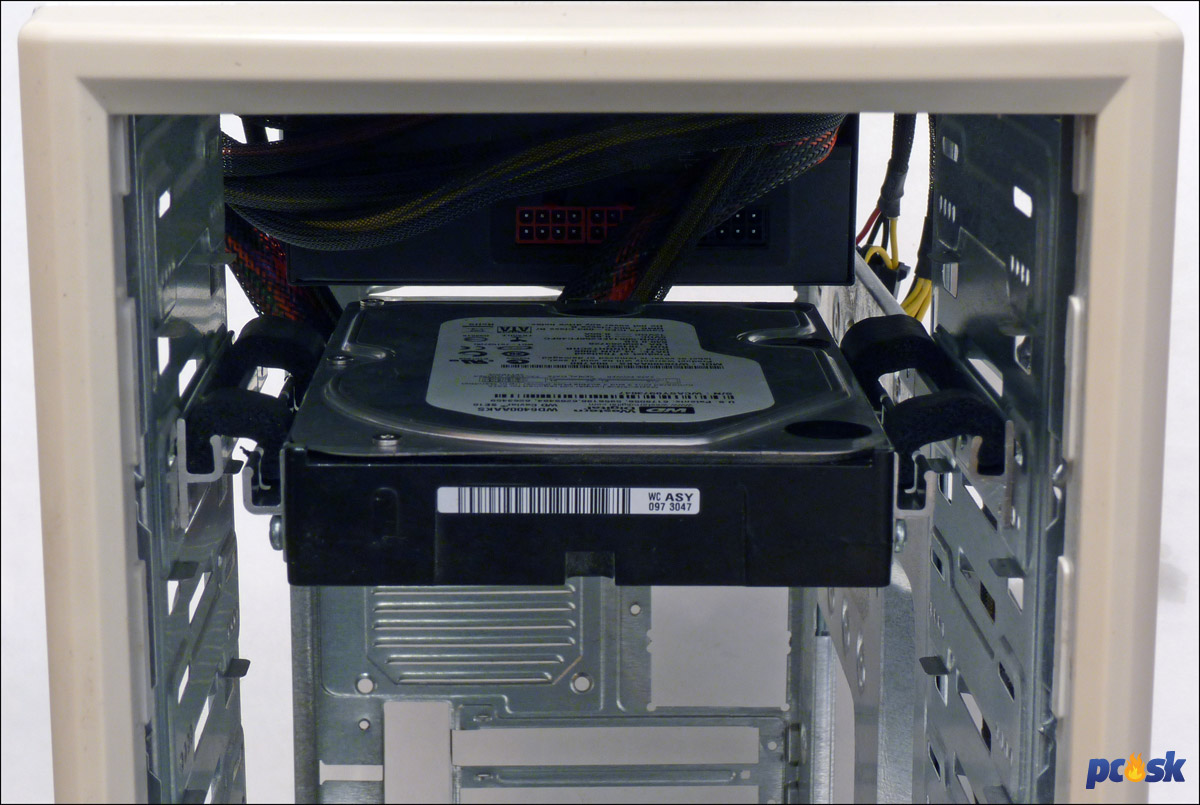

Takto inštalovaný pevný disk je v podstate úplne izolovaný od skrinky, z čoho vyplýva aj funkcia potlačenia prenosu vibrácií. Gumená hmota drží dostatočne pevne a pritom pružne, čo som si overil aj trocha menej citlivým ťahaním:

Montáž trojice diskov je už trocha zložitejšia. Zorientovať sa manuáli chvíľu trvá, preto si musíte pomôcť aj sami. Stačí si ale celý kit „obkukať“ a za chvíľu prídete na systém. Spočíva v tom, že horné hliníkové profily s gumou sa neinštalujú priamo na disky, ale sa zasunú pod skrutky, ktorými upevníte disky do plechov. Lepšie ako slová budú fotografie:

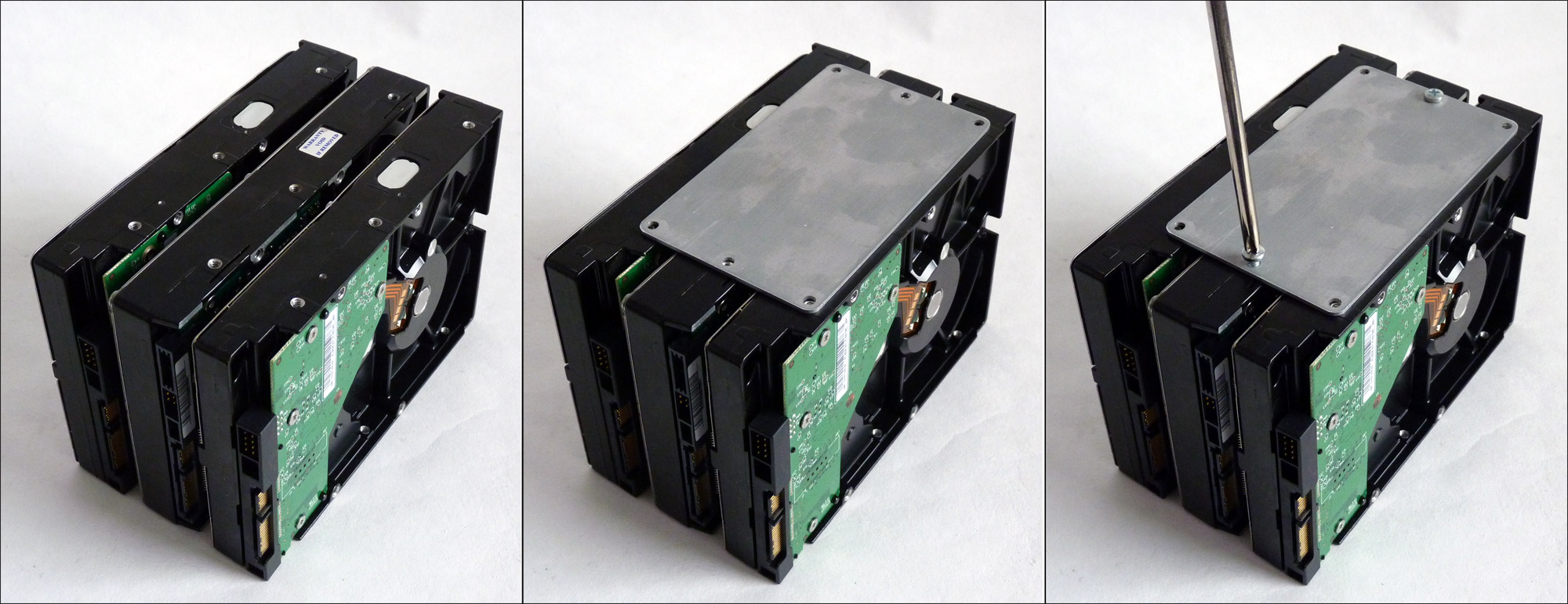

Najprv sa disky položia vedľa seba, na bok. Následne sa priloží montážny pliešok a upevní sa stredný disk.

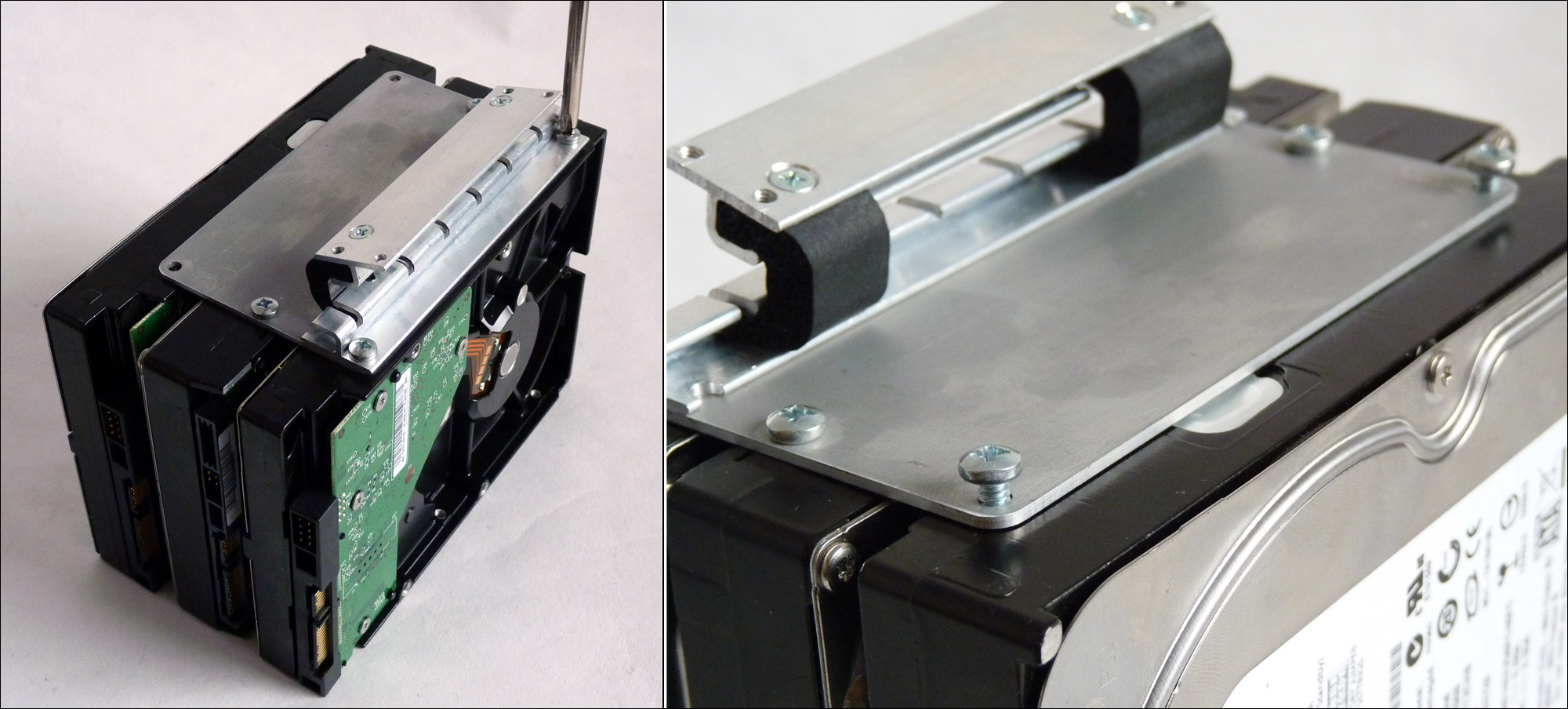

Spodné profily sa zaskrutkujú normálne, vrchné skrutky treba zatiahnuť len na pár závitov.

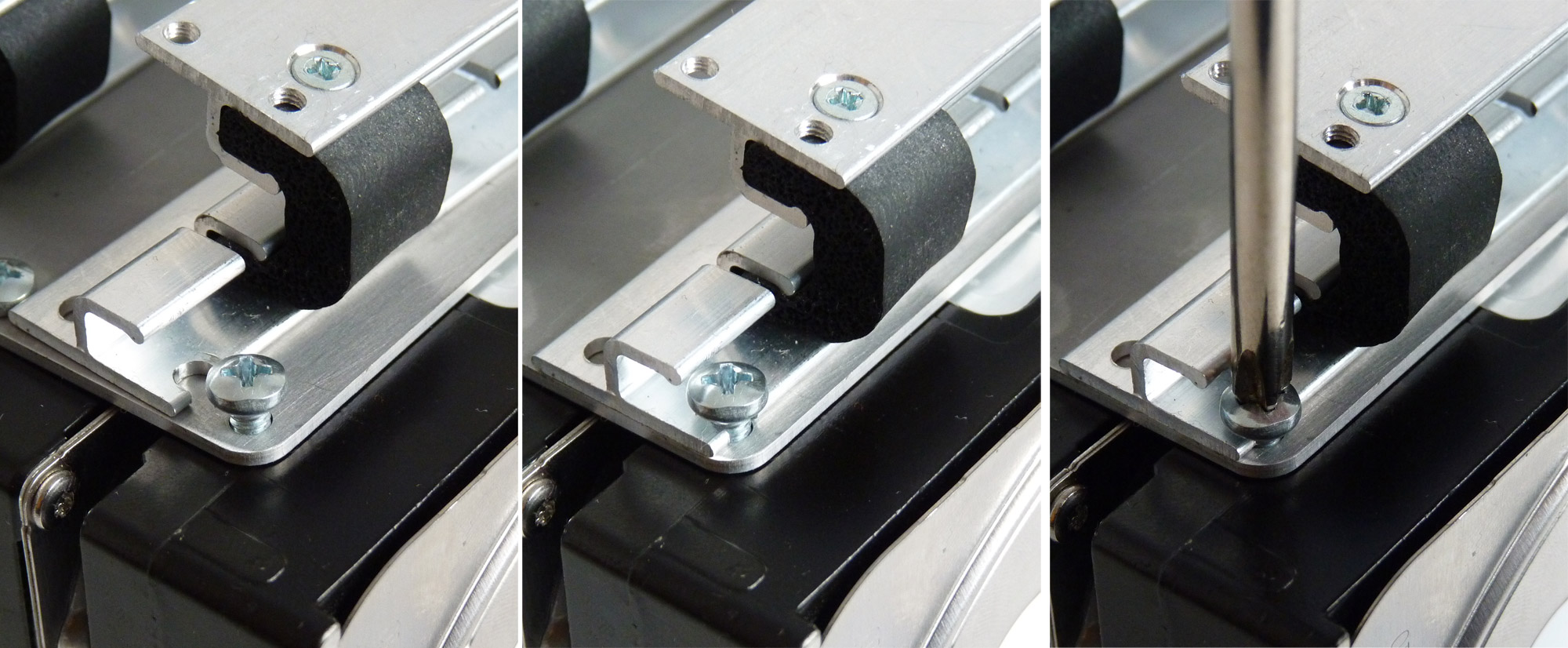

Vrchné profily sa zasunú pod skrutky.

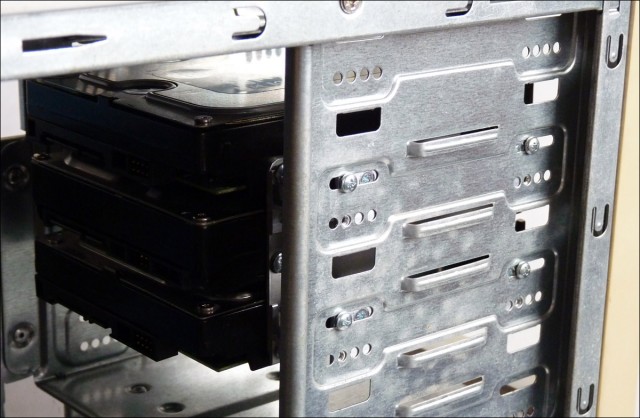

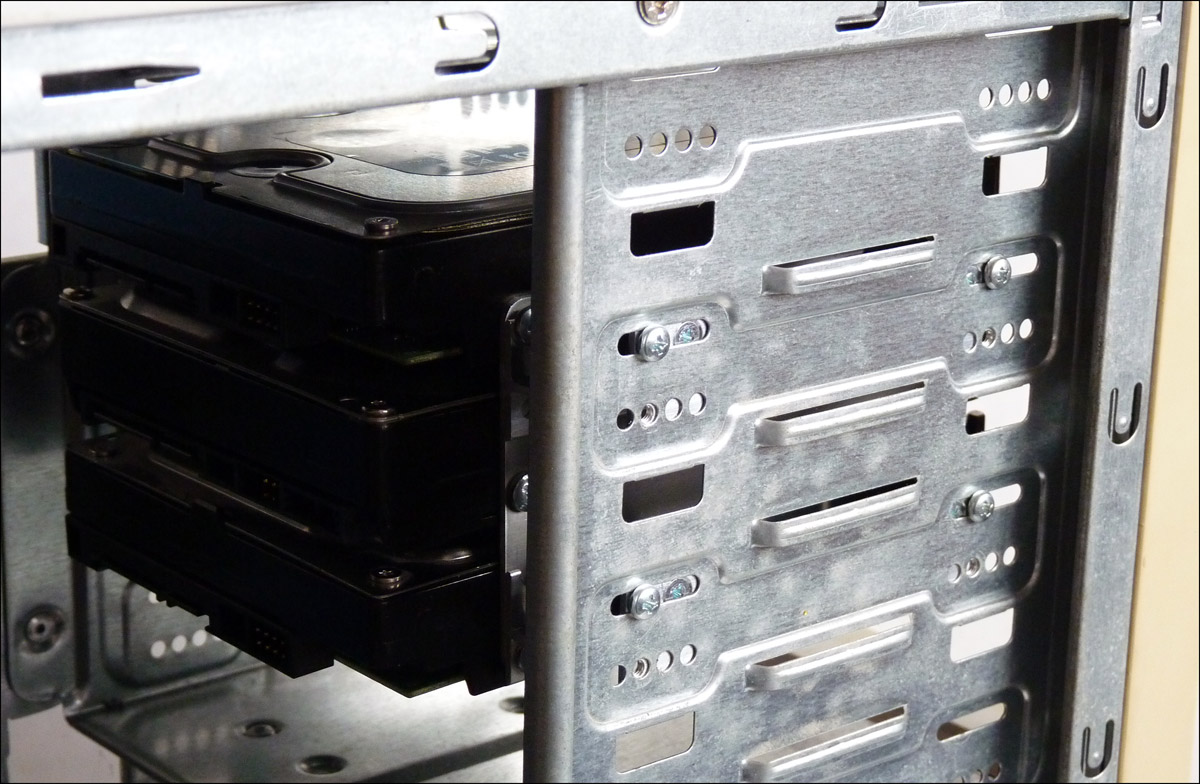

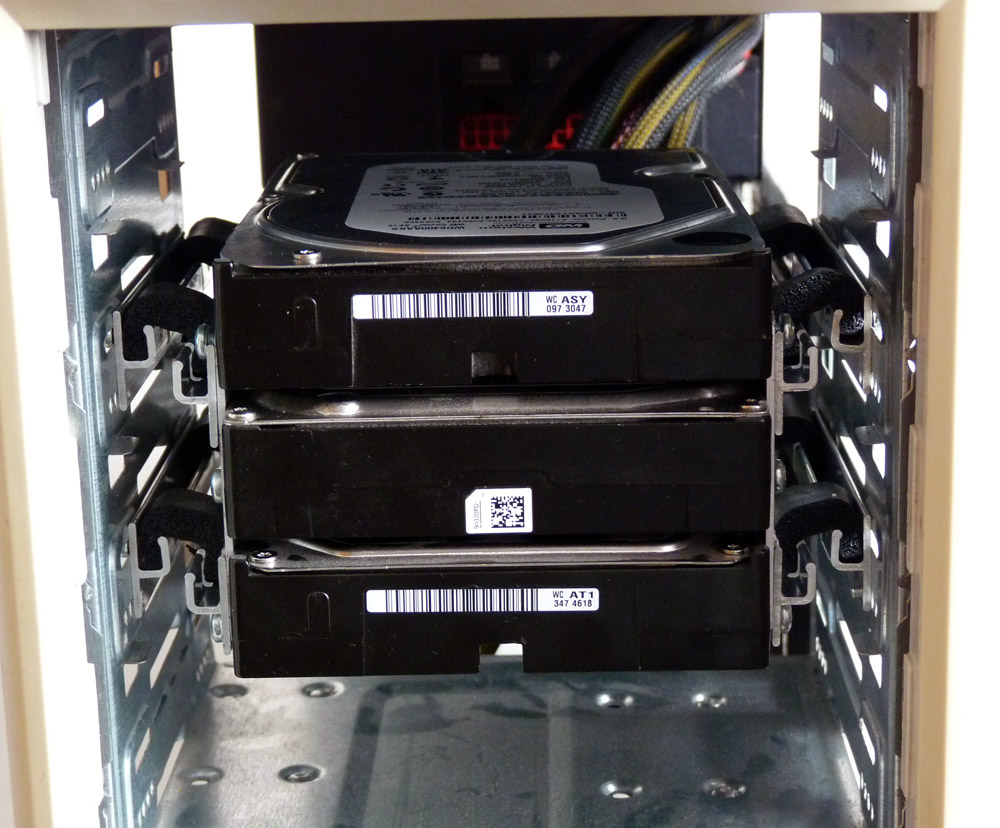

Nainštalovať takýto kolos do skrinky je o niečo náročnejšie ako pri jednom disku. Celkom určite pomôže, ak si budeme môcť skrinku "poobracať" prípadne si chytiť disky aj z prednej strany. Experimentovať bude treba aj s pozíciami pre skrutky, všetko záleží od toho, aké možnosti poskytuje skrinka. Výsledok by mohol vyzerať nejak takto:

Montáž štyroch diskov je obdobná, s tým rozdielom, že vrchné profily sa montujú normálne, nezasúvajú sa. Problémy môžete mať jedine s osadením do skrinky, čo si vyžaduje trocha šikovnosti, trpezlivosti a hlavne dostatok priestoru v skrinke.
