Streacom FC5 Evo - snobská HTPC skrinka. Pasívna!

Streacom FC5 Evo - Montáž

Po skúsenostiach s FC8 Evo som už tušil, do čoho sa púšťam. FC5 Evo využíva rovnaké komponenty, princípy a pokiaľ sa bavíme chladiča procesora aj presne rovnaký postup montáže (vrátane slabých miest, presnejšie detailov, na ktoré si treba dávať pozor). Najviac sa mi osvedčil nasledovný postup.

Ako prvý som skompletizoval systém pasívneho chladenia procesora, ktorý si celý pripravím mimo skrinky. Základom úspechu je kvalitné pastovanie, ktoré vo výsledku môže znamenať rozdiel aj viac než päť stupňov.

 Najprv teda poriadne napastujeme hliníkový blok, do ktorého položíme štyri heat-pipes (poradie je presne dané). Trubičky je dobré v drážkach viackrát poposúvať, aby sa pasta rovnomernejšie rozprestrela a vyplnila všetky škáry.



Blok uzavrieme namontovaním hornej časti bloku. Na utiahnutie použite pribalený skrutkovač. Doťahujte rovnomerne, vždy do kríža. Trubičky by mali z vytŕčať len minimálne (1-2mm).



Poriadne napastujeme ďalší kritický spoj - miesto v ktorom prichádza k odovzdávaniu tepla z trubičiek na kostru skrinky.



Základnú dosku zospodu vybavíme nalepovacími maticami, cez ktoré sa na socket upína celý montážny systém.



Napastujeme procesor. Predtým, než osadíte chladič, si nezabudnite skontrolovať polohu všetkých konektorov na doske a identifikujte tie, ktoré bude potrebné dopojiť predtým, než si ich zablokujete trubičkami. Chladič odporúčam montovať stále mimo skrinky, pretože matice nalepené na doske sa veľmi rady krútia a je preto potrebné ich pridŕžať rukami.

K samotnému osadeniu chladiča som sa už nedostal, nakoľko mi to nedovolil layout dosky Gigabyte Z77N-WiFi. Dodávané heat-pipes boli jednak krátke a navyše kolidovali s pamäťovými DDR3 modulmi. Núkalo sa riešenie v podobe použitia dlhších heat-pipes, ktoré sa predávajú pod označením LH4 a sú určené práve na takéto situácie. Lenže pre Gigabyte Z77N-WiFi vhodné nie sú, pretože by kompletne zablokovali hlavný konektor napájania.

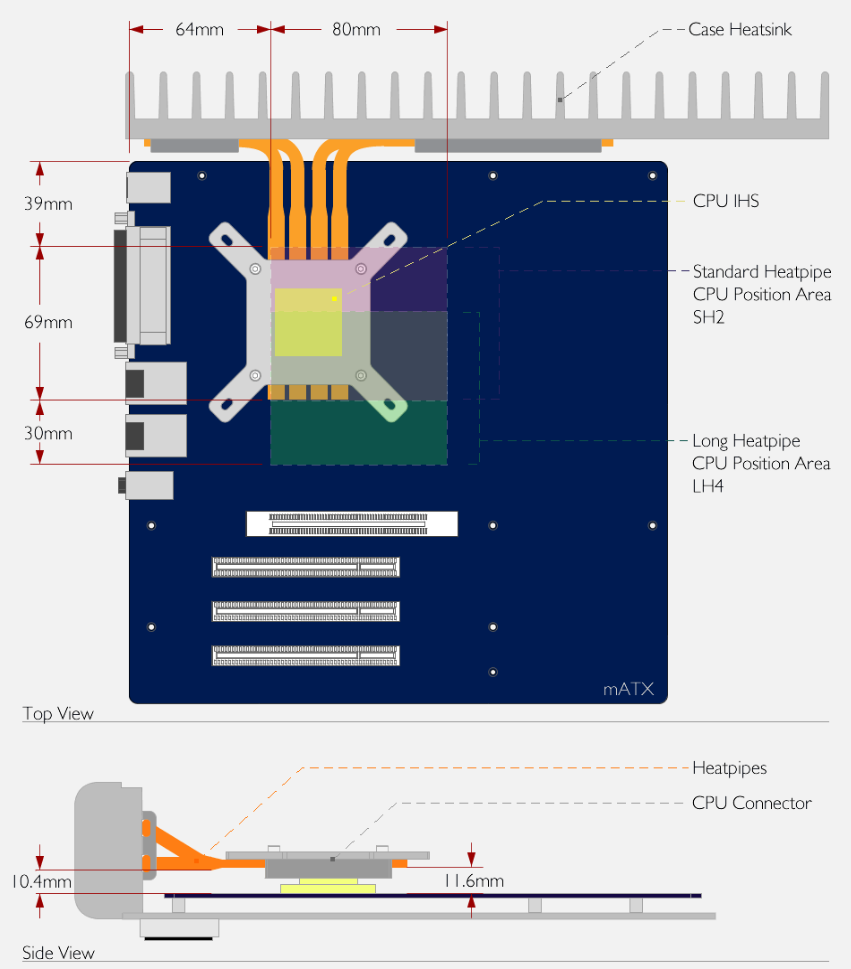

Diagram zobrazuje polohu socketu, ktorú je nutné dodržať pri použití krátkych (dodávaných) a dlhých heat-pipes. Okrem toho odporúčam skontrolovať aj polohu konektorov napájania (24pin) a SATA.

Ak ste úspešne zvládli osadenie chladiča, vložte dosku do skrinky a dotiahnite všetky skrutky (najmä tie, ktorými sa trubičky upínajú na kostru skrine). Opäť dozrite na správne roztlačenie pasty. Gratulujem, to najhoršie máte za sebou! V tejto fáze by ste sa mali mať pred očami obrázok podobný tomu nižšie... Samozrejme s jedným malým rozdielom - chladič vám sadol správne... :-)

Gigabyte Z77N-WiFi a nekompatibilita s dodávaným setom heat-pipes. Napravo detail zablokovaných SATA portov.

Následne pristupujeme k montáži zostávajúcich komponentov - diskov a optickej mechaniky.

Slim mechanika SONY osadená v kovovom rámčeku s univerzálnym tlačidlom.



3,5" pevný disk namontovaný na dne, v mieste pod optickou mechanikou. Na odvibrovanie disku použite dodávané gumové podložky. Napravo, fotografia osadeného SSDčka.

Pre zobrazenie ďalších obrázkov prejdite kurzorom myšky na príslušný odkaz.



Skompletizovaná zostava

Zostáva dopojiť všetku kabeláža, vyviesť zdroj a zostava je hotová.
