SilverStone ECU04 a ECS03 - doplnia vášmu počítaču USB a SATA porty

SilverStone ECU04 a ECS03 – Bližší pohľad, používanie

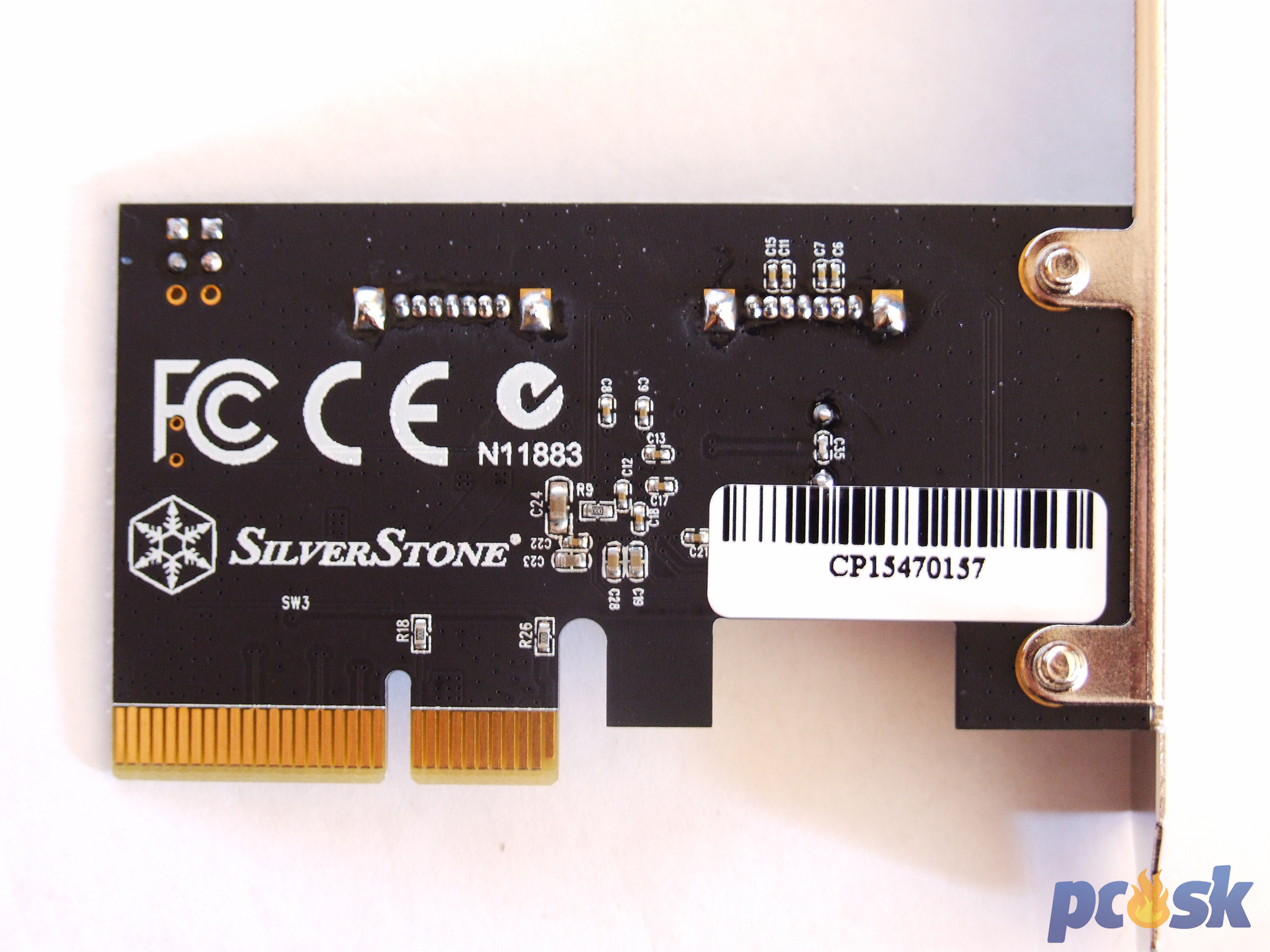

SST-ECU04

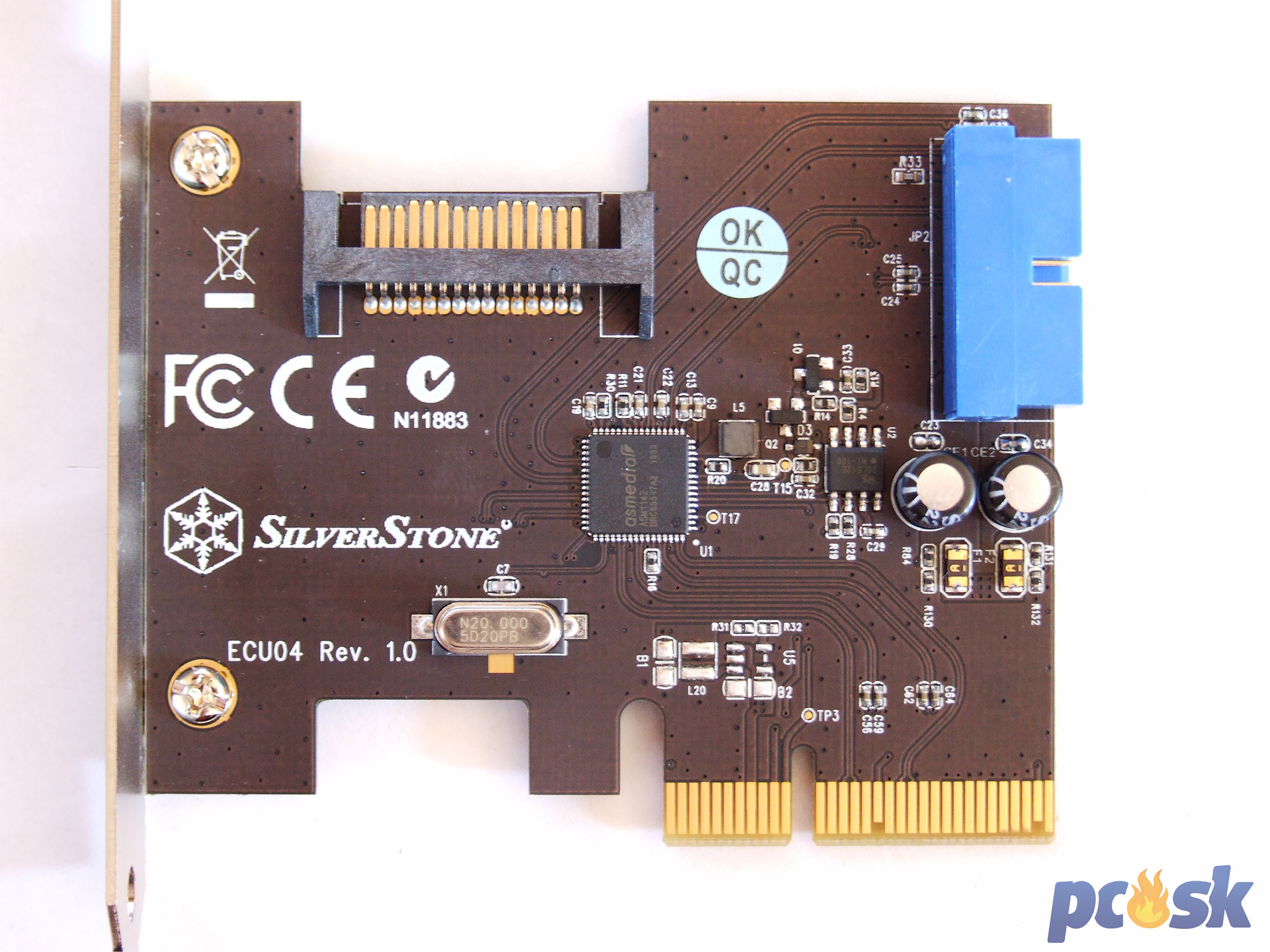

Každá moderná základná doska aj z nižšej cenovej skupiny obsahuje už aspoň 1 interný UBS 3.0 konektor. Karta ECU04 však slúži pre pridanie ďalších dvoch USB konektorov a to konkrétne štandardu 3.1 s rýchlosťou až 10Gbps. Na okraji karty je natočený 19-pinový USB konektor, o ktorého správu sa stará radič ASMedia ASM1142. O potrebnú šťavu sa postará 15-pinový SATA konektor, ku ktorému pripojíte 5V vetvu zo zdroja. Táto karta podporuje aj SCSI protokol a xHCI 1.1 špecifikáciu.



Pre komunikáciu s počítačom využíva karta PCIe 2.0 x2 slot. Skúsenejší čitatelia si možno teraz myslia, že som sa pomýlil nakoľko PCIe x2 sloty na základných doskách prakticky neexistujú. Karta je však skutočne vyrobená v takomto fyzickom formáte, pripojiť ju však samozrejme môžete do dlhých PCIe x16 slotov určených pre grafické karty, alebo do krátkeho PCIe x1 slotu, ak ich máte otvorené.

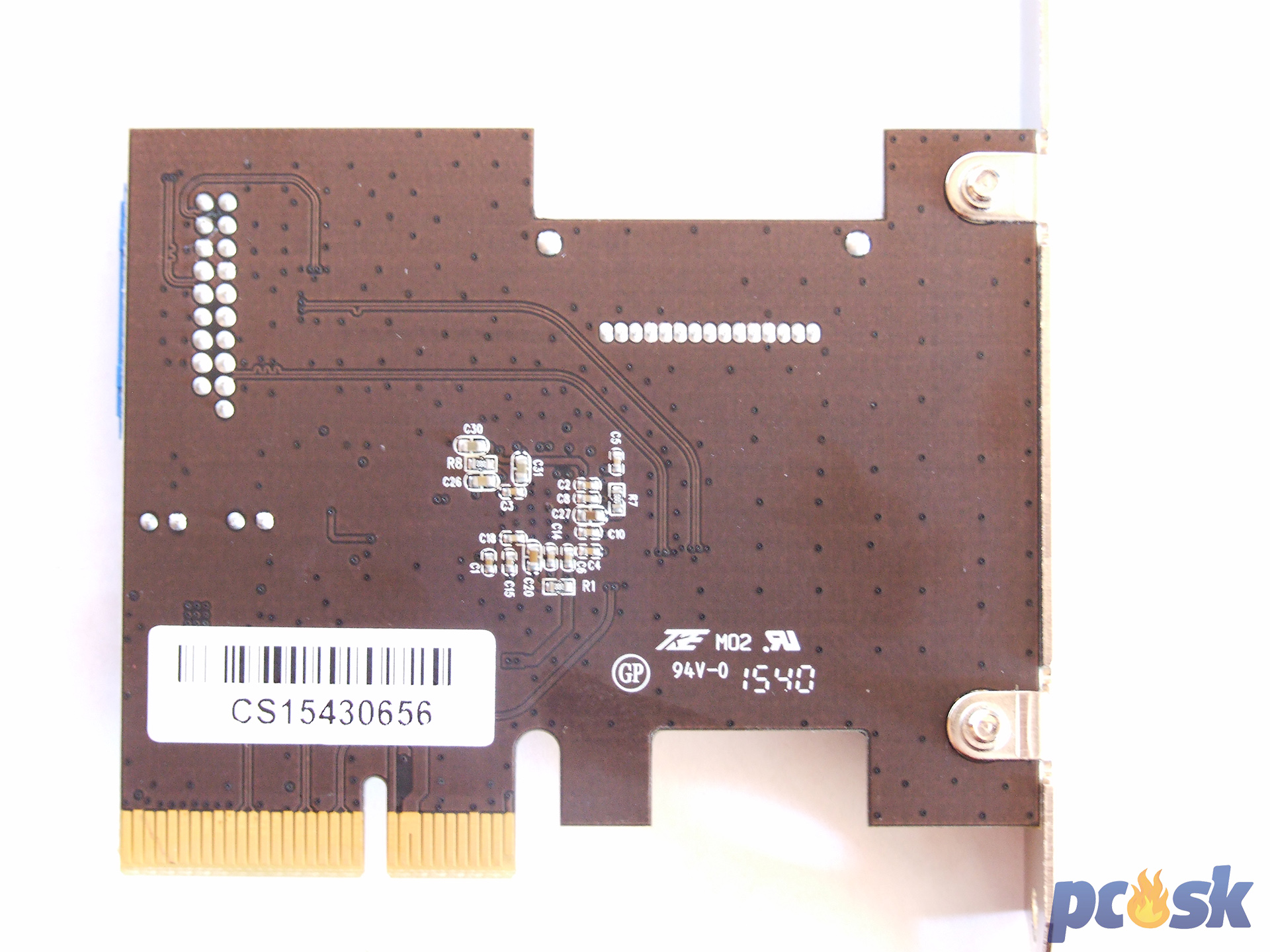

SST-ECS03

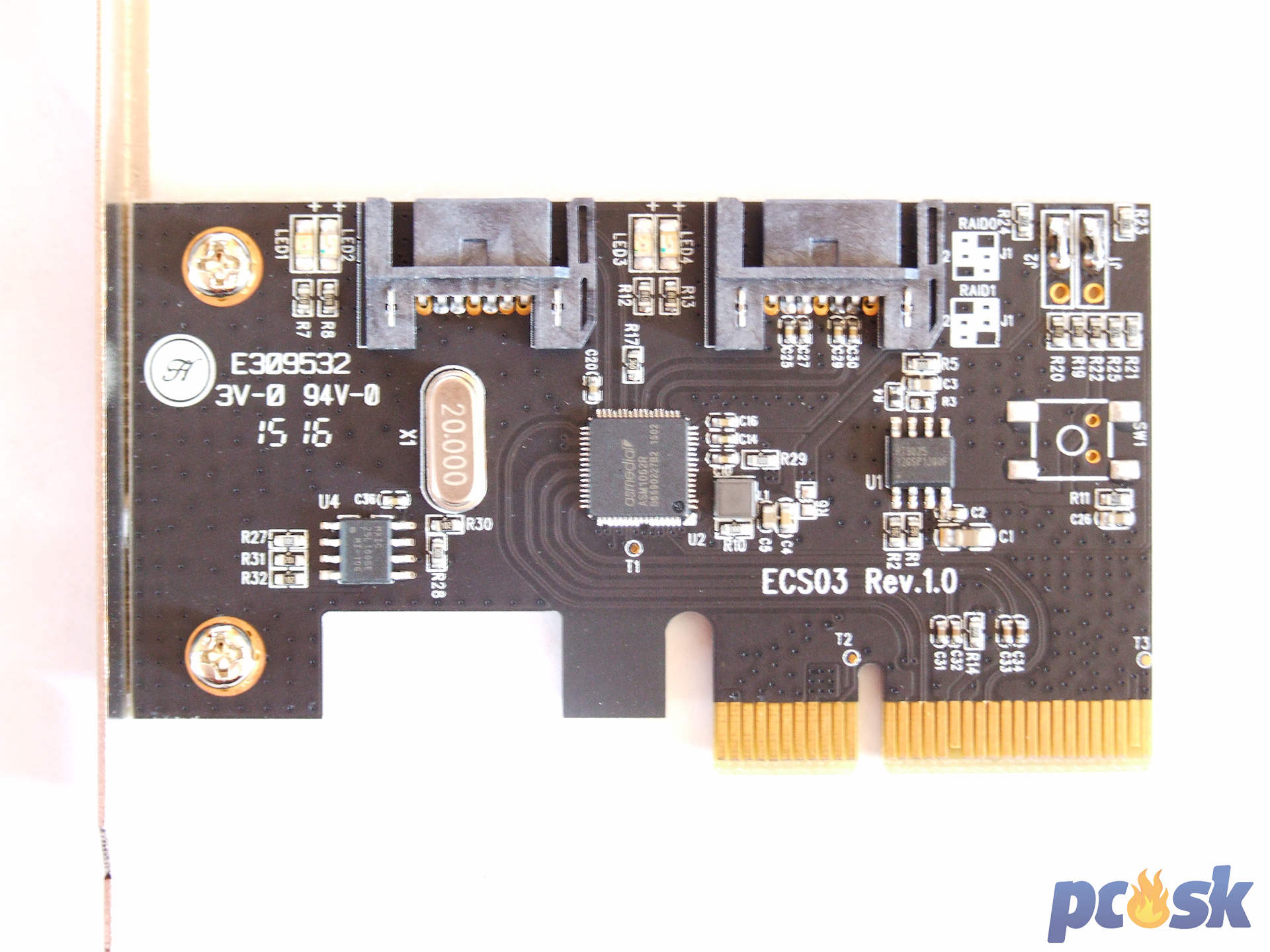

Súrodenec ECS03 je v mnohom podobný ECU04. Karta je však o čosi nižšia a v skrinke tak nebude predstavovať veľkú prekážku. Tento model nevyžaduje žiadne externé napájanie a vystačí si s tým, čo mu dá PCIe slot. Aj v tomto prípade má karta PCIe 2.0 x2 konektor, no platí to čo minule. Zapojiť ju môžete do dlhšieho či kratšieho slotu na základnej doske.



Karta ponúkne dvojicu SATA konektorov s rýchlosťou 6Gbps. Tie ovláda SATA radič ASMedia ASM1062R, ktorý typicky neposkytuje tak veľké rýchlosti ako čipset. Karta dokáže toho viac ako len „hlúpo“ pripojiť ďalšie 2 disky. Pri bootovaní systému máte možnosť vstúpiť do RAID Manager aplikácie, ktorá dovoľuje z diskov vytvoriť polia RAID 0 a 1 alebo SPAN.

Komentáre (6)
marfan
Zaujímalo by ma či sa karty testovali v PCIe x1 alebo PCIe x2. Overenie či naozaj tie karty fungujú v PCIe x1.
Vladys
Testovali sa v dlhom PCIe x16 slote, ale Maximus VIII Extreme má otvorené PCIe x1 sloty. Skúsil som karty aj v nich a fungovali.
marfan
Aj rychlosti boli rovnake ci je to poznat ked sa to da do PCIEx1 ??
Vladys
Musím povedať, že pri zapojení do PCIe x1 u karty ECS03 došlo k merateľnému zníženiu rýchlosti. U karty ECU04 sa zapojenie do PCIe x1 nijak na rýchlosti neprejavilo, to však pripisujem tomu, že môj USB kľúč zďaleka nesiaha na limit priepustnosti karty.
Janoske
A daco na notebooky by nebolo?
Pepe______
Dobry den. Vedeli by ste taketo veci (ktore si asi skor niekto kupi do domaceho servera) otestovat ci funguju pod linuxom? Uplne by postacovalo nabootovat aktualne Ubuntu z USB a napisat, ze zariadenie funguje/nefunguje v defaultnej distribucii (bez laborovania s ovladacmi).
