Reeven Hans – nemastný, neslaný

Reeven Hans – Dizajn, spracovanie

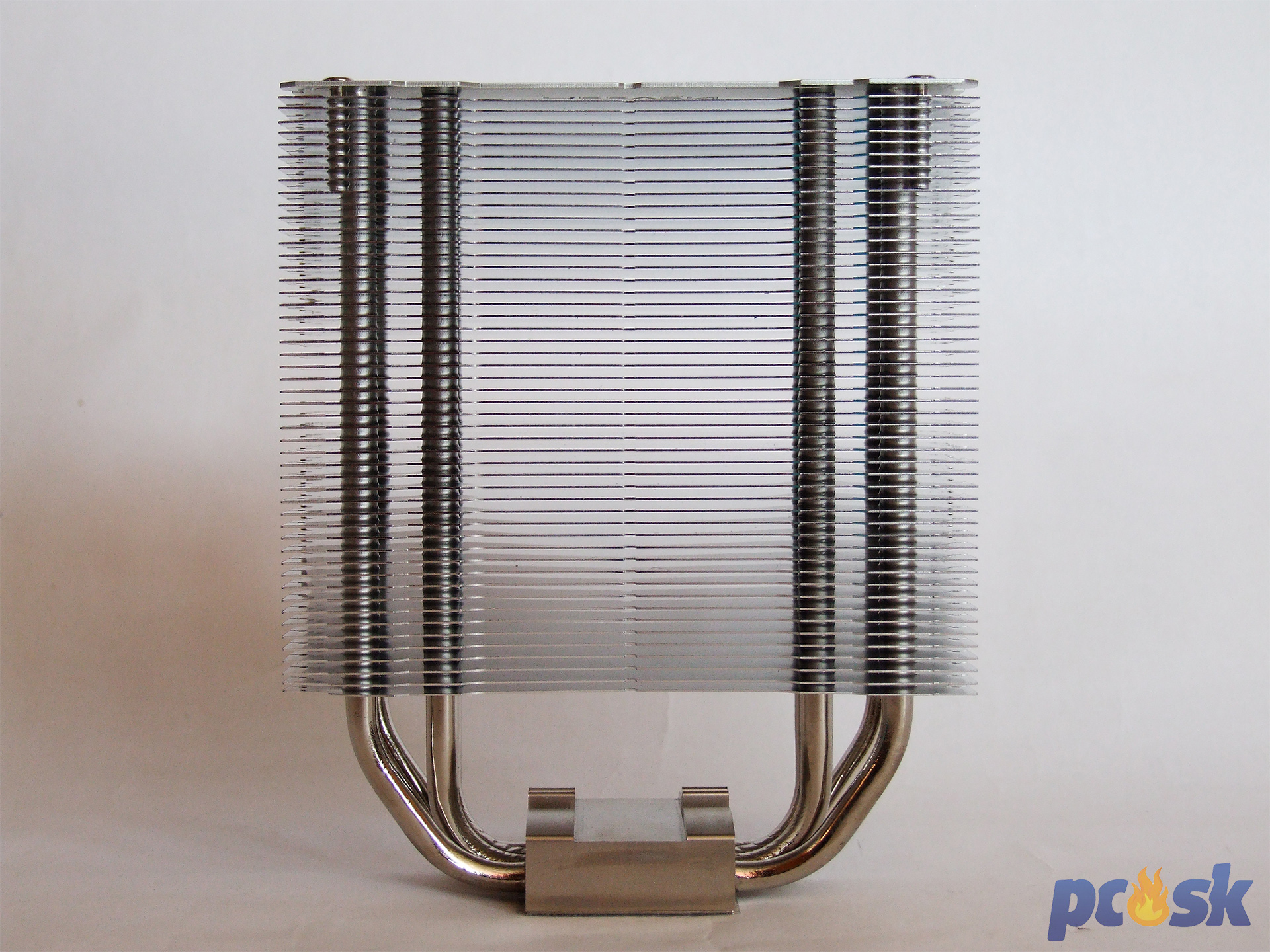

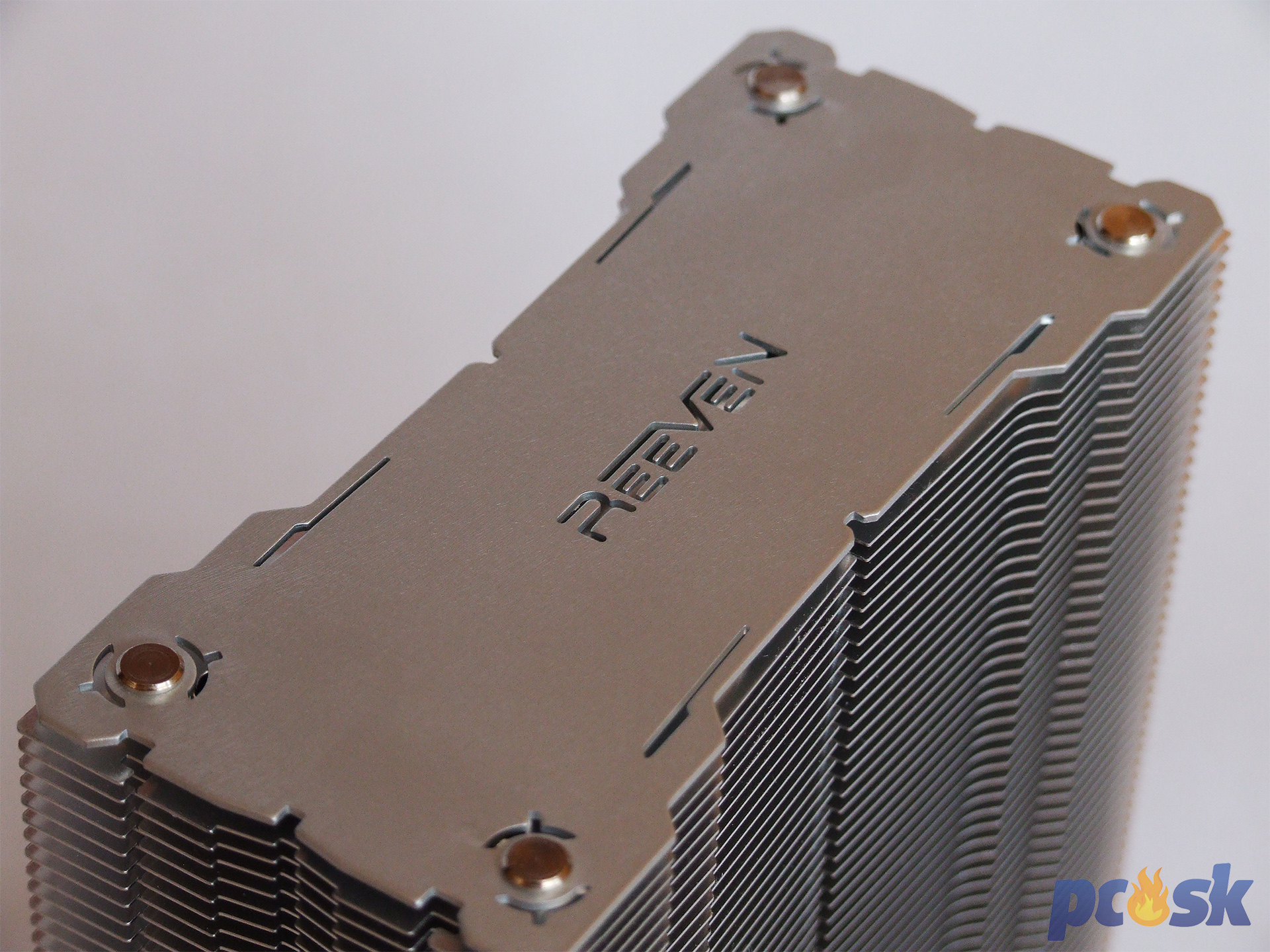

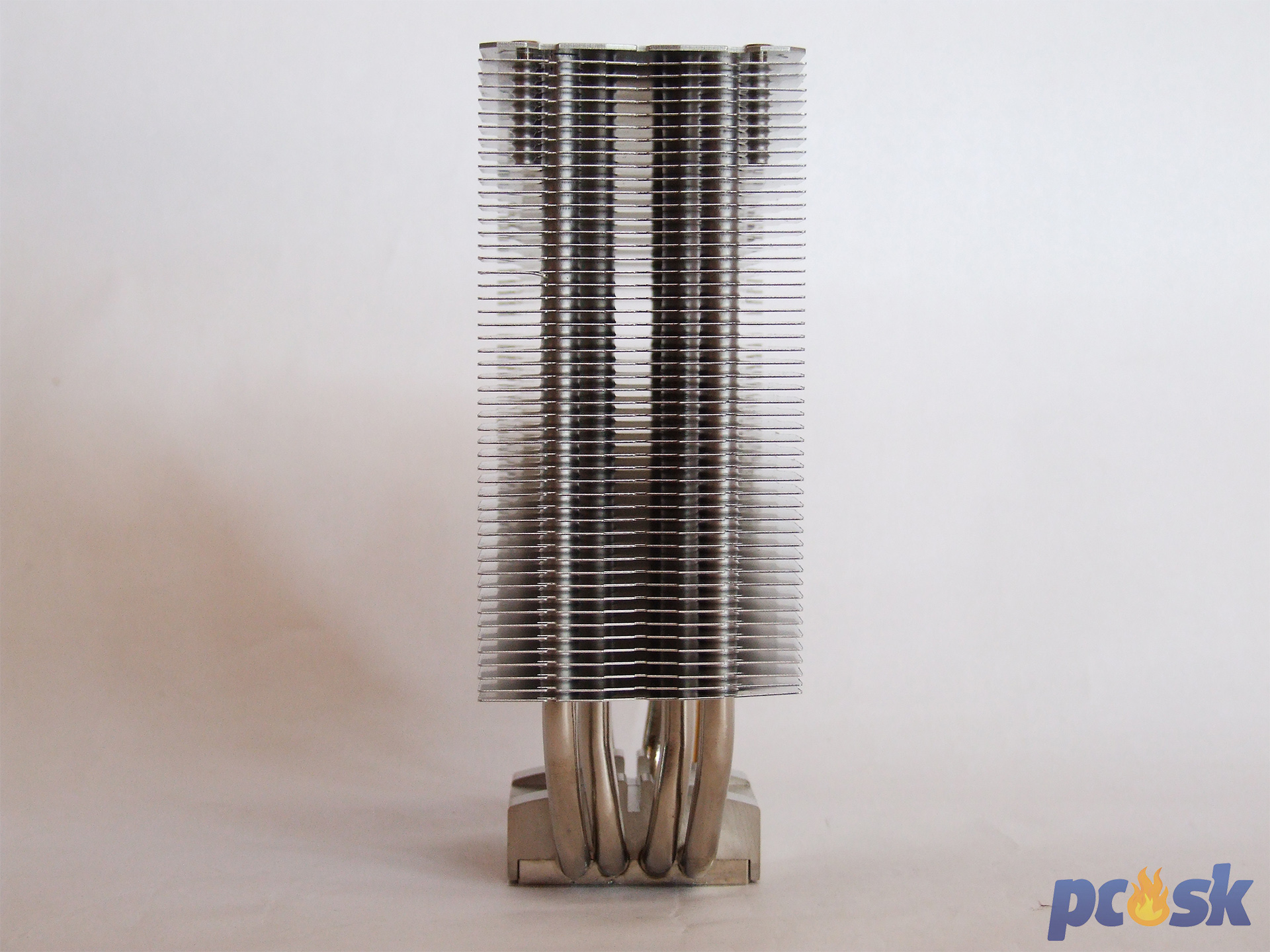

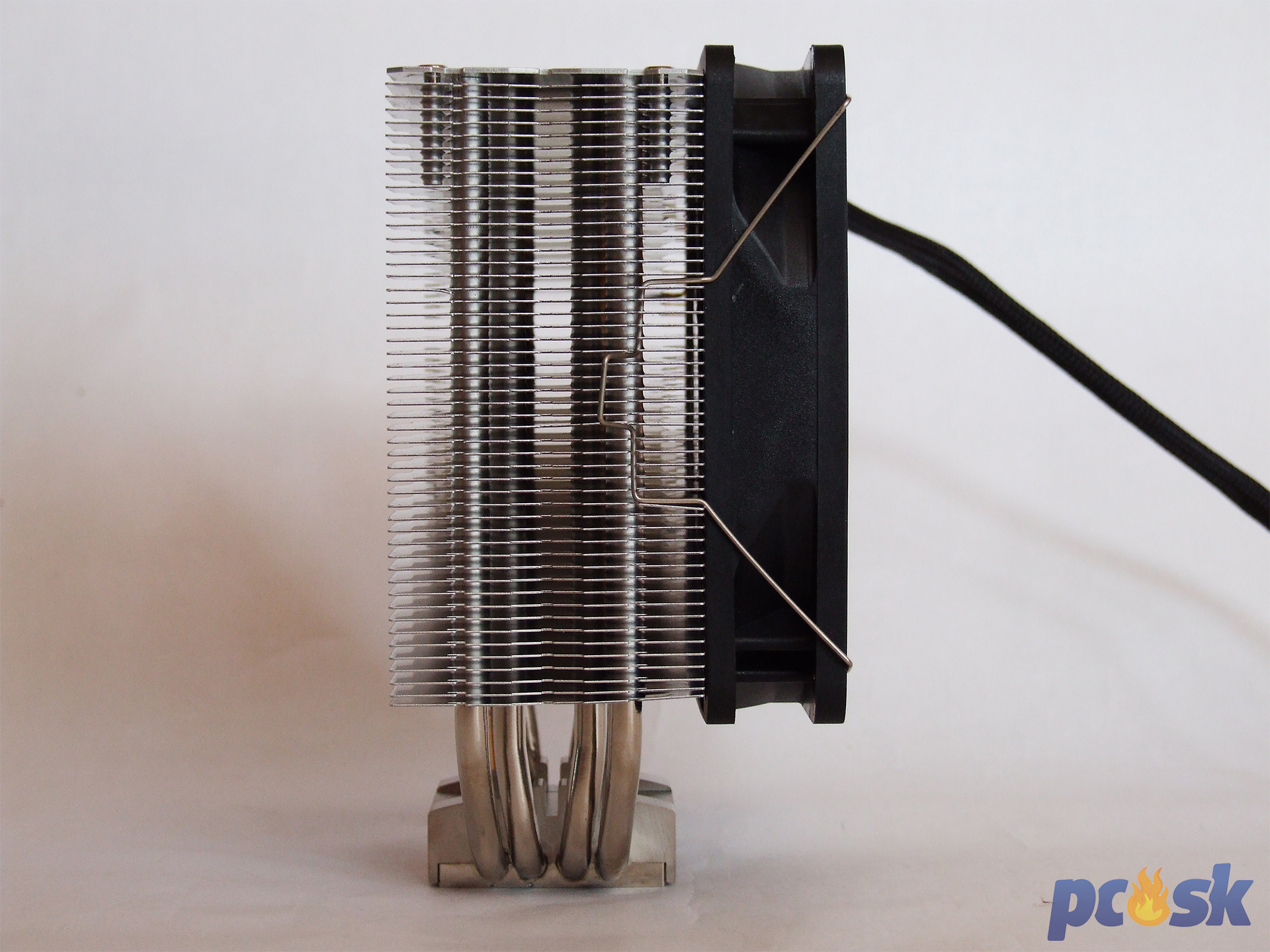

Prvé čo som si na Hansovi všimol keď som ho chytil do rúk bola jeho pevnosť. Pasív ma naozaj pevnú konštrukciu a to nemá žiadne prepojenia medzi rebrami po bokoch. Celá pevnosť ja zabezpečená len prispájkovaním rebier k heatpipes. Stačí to však bohato a nikde sa nič neprehýba. K pevnosti prispieva aj vrchné rebro, ktoré je viditeľne hrubšie ako zvyšné. Rebier je dovedna 51 vrátane horného. Horné rebro má ako jediné aj mierne odlišný tvar a obsahuje pekné logo Reeven vo forme výrezu. Pasív je symetrický a je úplne jedno, ako chladič natočíte.

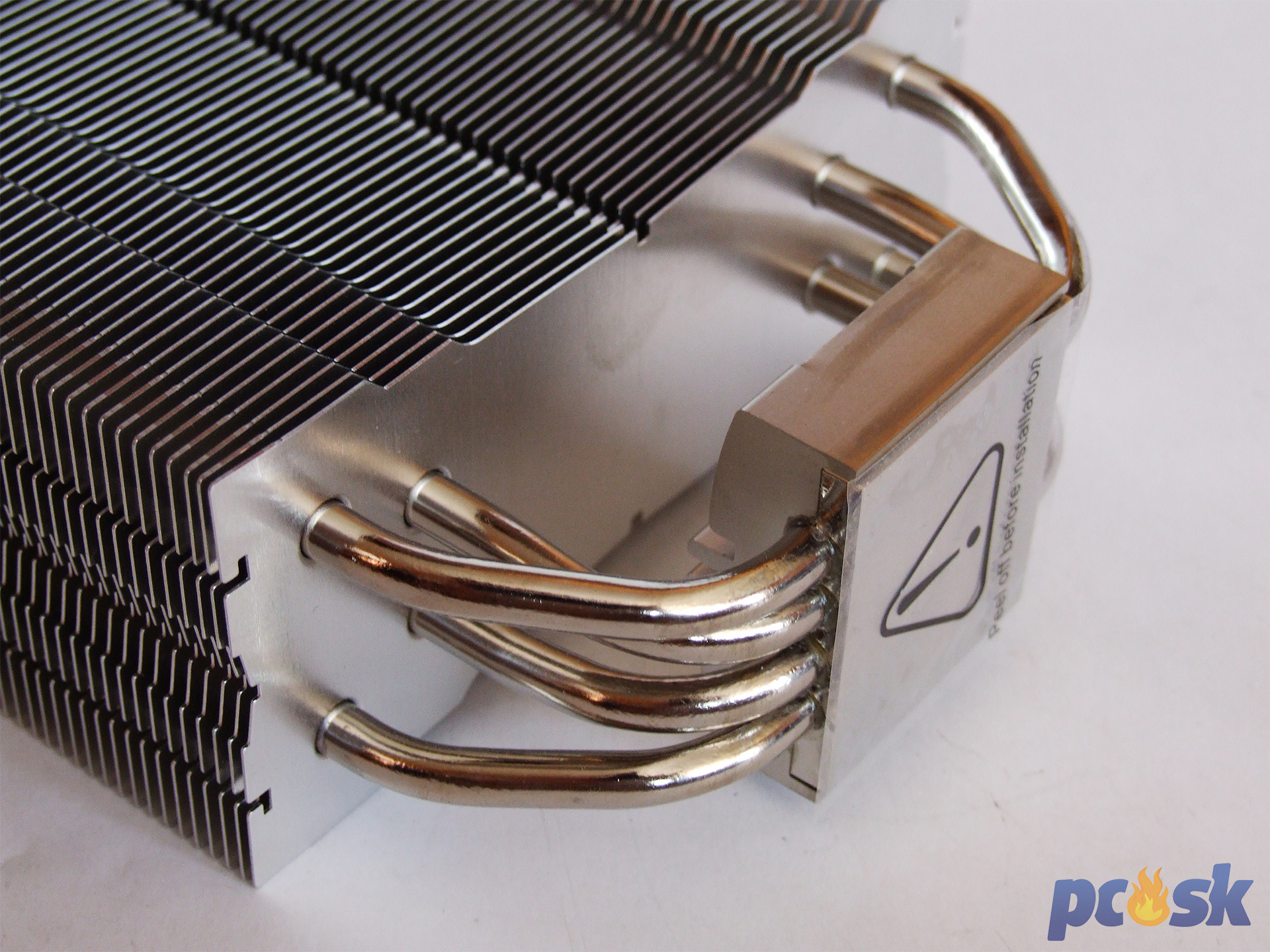

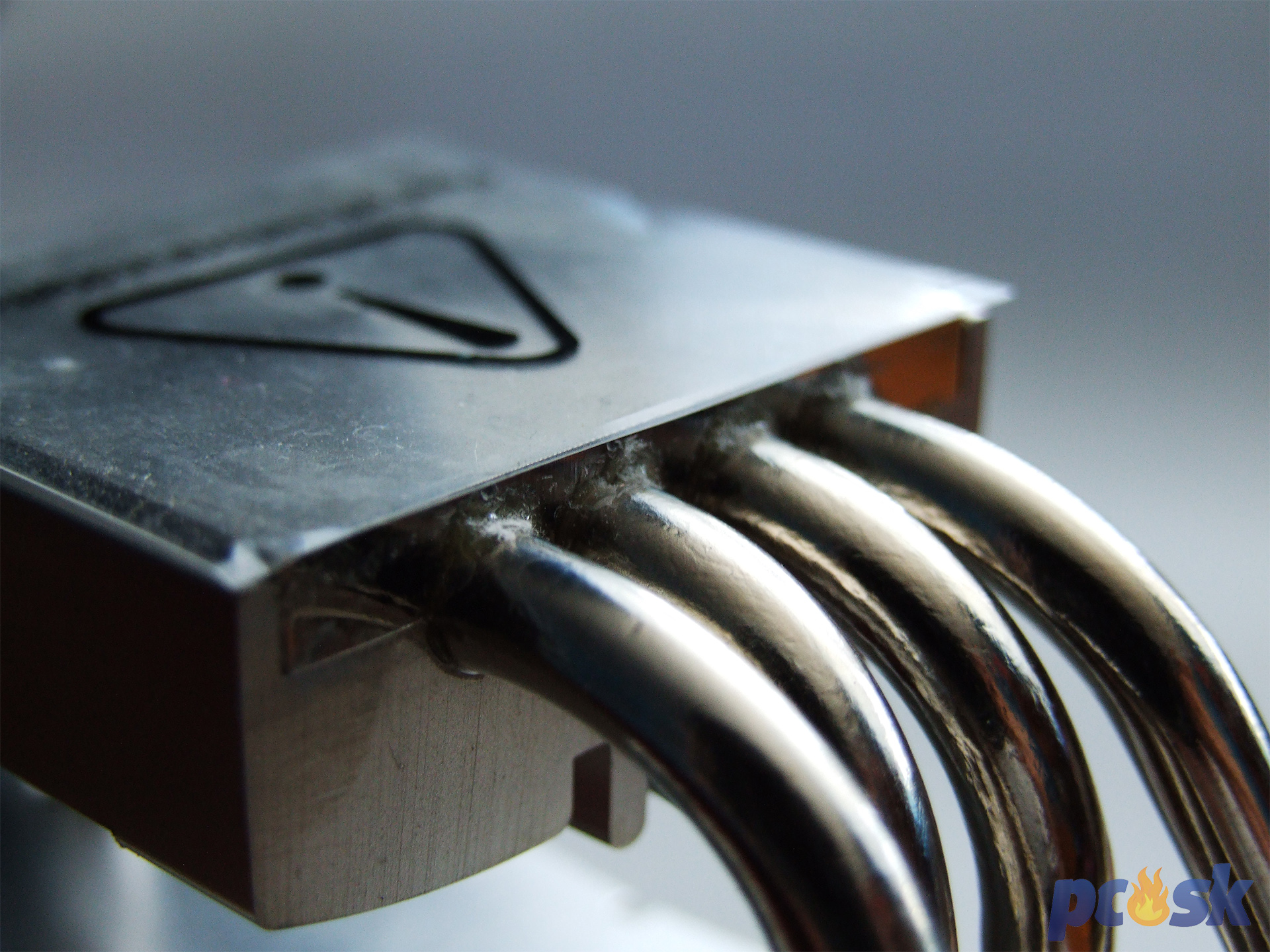

Teplo bude do pasívu odvádzať štvorica heatpipes s priemerom 6mm, ktoré sú poniklované. Ich prepojenie so základňou mohlo byť o chlp lepšie, na mieste spojov vidieť vytečený cín a nezahľadené stopy po opracovaní.

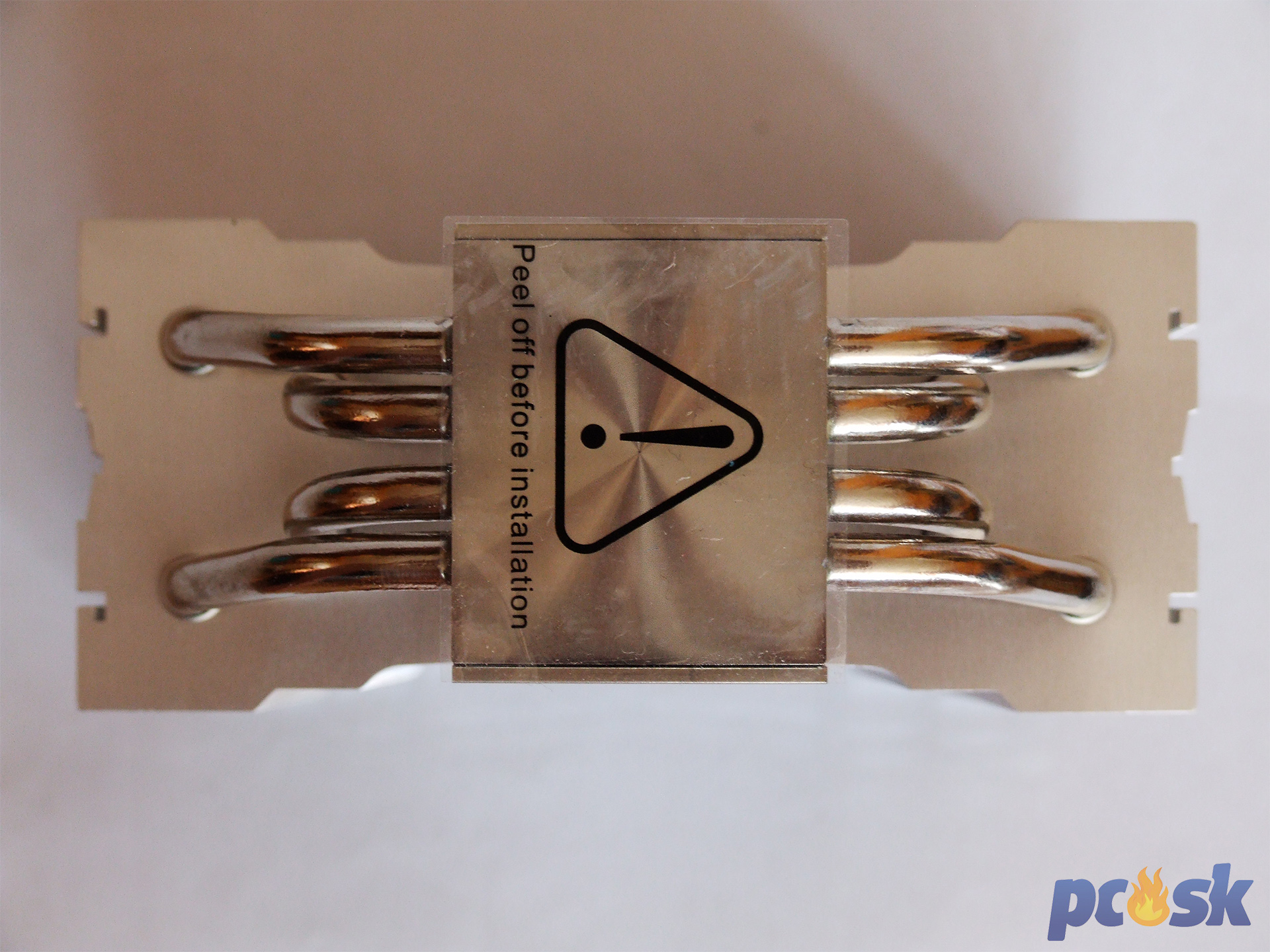

Základňa je z dvoch častí. Tou menšou je kus medi, ktorý je poniklovaný. Nad základňou je menší kus hliníka. Samotná základňa má jasne konvexný tvar v oboch smeroch. Jej opracovanie je v poriadku.

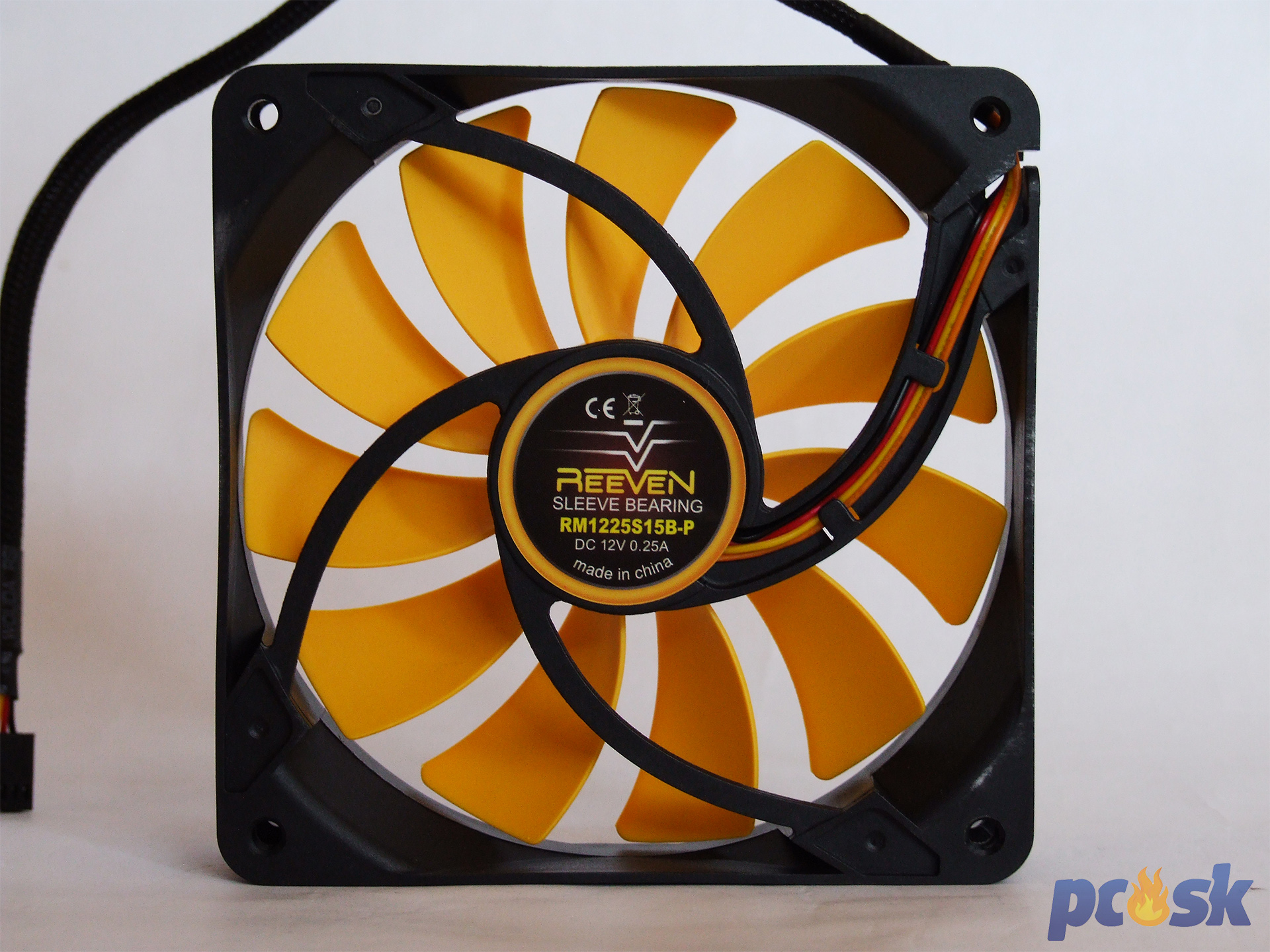

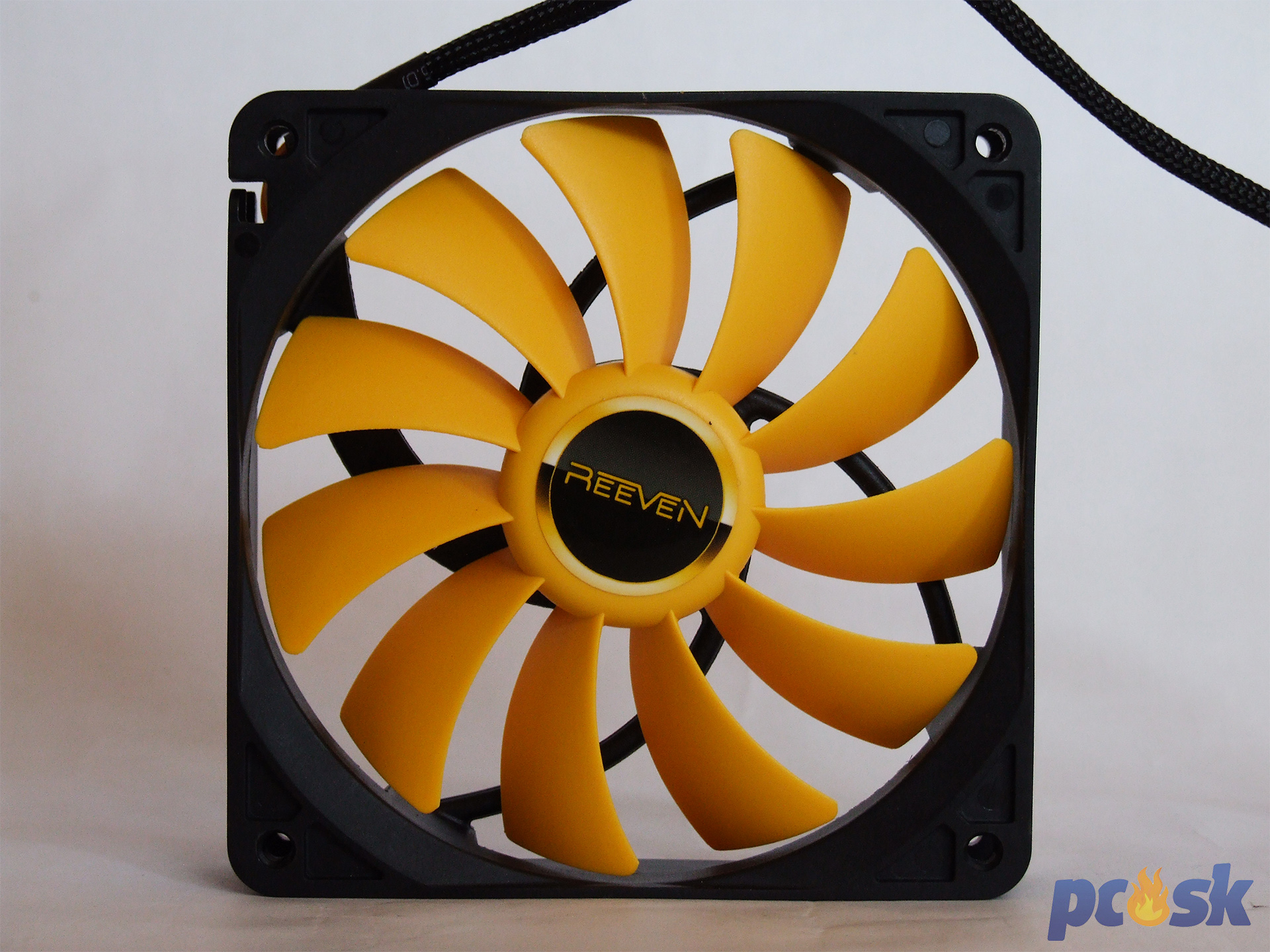

Spoločnosť k chladiču pribaľuje dizajnovo zaujímavý 12cm ventilátor, ktorého nálepka prezrádza označenie RM1225S15B-P. Ventilátor má 11 žltých lopatiek, ktoré majú celkom obyčajný tvar bez akýchkoľvek rýh pre eliminovanie vibrácií a sú úplne hladké. Rám je pevný, plastový, čierny. Lopatky sa budú točiť v rozmedzí od 300 po 1500RPM a ložiská sú obyčajné kĺzne. Ventilátor sa k doske pripája cez 4-pinový PWM konektor.
