Príbeh o sieťach, časť štvrtá – fyzická vrstva

Média fyzickej vrstvy


Môžeme ich deliť na:
- metalické (väčšinou meď)
- optické
- bezdrôtové

Rôzne média majú svoje výhody i nevýhody. Pri výbere záleží najmä na dosiahnuteľnej prenosovej rýchlosť, maximálnej dĺžke média (dosah pri bezdrôtových médiách) a cene.

Metalické média sú v LAN najbežnejšie, aj keď obľúbenou formou je aj Wi-Fi a optika sa tiež snaží presadiť. Metalické média možno deliť na koaxiálne káble a krútené dvojlinky.

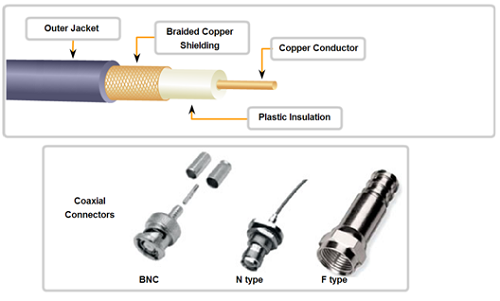

Koaxiálne káble už dnes viac menej nepoužívané i keď oproti krúteným dvojlinkám majú lepšie prevádzkové vlastnosti. Sú odolnejšie voči vonkajšiemu rušeniu, majú menšie vyžarovanie a útlm. Bez dodatočnej modulácie však nie sú schopné full duplexu. Dnes sa používajú najmä vo Wi-Fi na pripojenie antény.

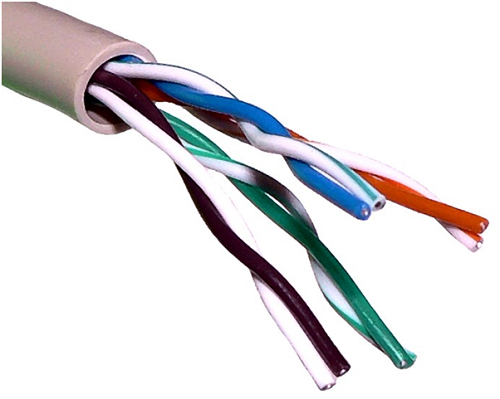

Krútené dvojlinky (twisted pair, TP) sú dnes najbežnejšie médium v LAN sieťach. Každý TP kábel pozostáva z 8 farebne odlíšených žíl (farebné rozlíšenie sa hodí to pri rozpoznaní, či ide o krížený alebo priamy kábel). TP existujú vo viacerých variantoch.
Podľa tienenia delíme TP káble na:

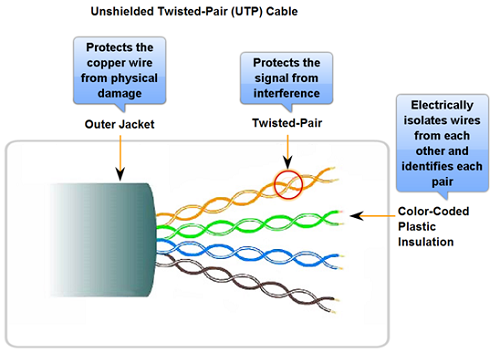

- Unshielded Twisted Pair (UTP) – človek znalý angličtiny už vie, že ide o TP kábel bez tienenia

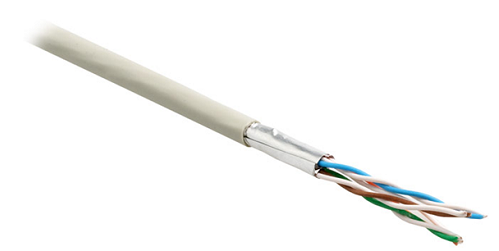

- Screened Twisted Pair (ScTP), Foil Twisted Pair (FTP) – všetkých 8 žíl má spoločné tienenie. Minimalizuje sa tak rušenie z vonkajším prostredím, ale stále je prítomné rušenie medzi žilami navzájom

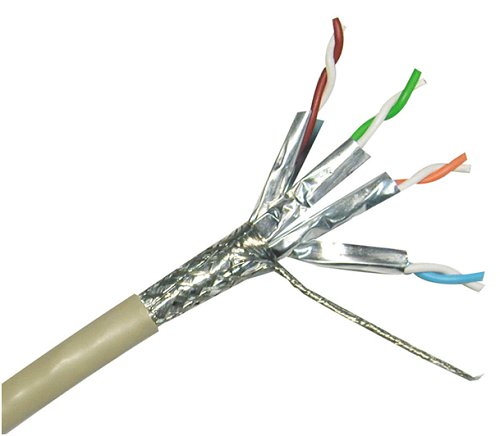

- Shielded Twisted Pair (STP) , Pais in Metal Foil (PIMF) – okrem toho, že všetkých 8 žil má jedno ,,veľké“ spoločné tienenie, tak aj každý pár žil ma svoje vlastné tienenie. Minimalizuje sa tak nie len interakcia s vonkajším prostredím, ale aj medzi pármi navzájom.



Bez ohľadu na to, aký typ tienenia sa použije je maximálna povolené dĺžka TP kábla 100m.


Zaujímavosť: hovoril som, že TP kábel, ktorým ste možno pripojený počas toho ako čítate tieto riadky, má 8 žíl. No nemusí to tak byť vždy. Len sa pozrite, či ten váš nemá 4 žily. Niekedy totižto stačia i tie 4 žily. Konkrétne 10Mbps a 100Mbps Ethernet využíva len 4 žily (jeden pár pre vysielanie, druhý pár pre prijímanie) a zvyšné 4 žily sú tak povediac na okrasu, prípadne môžu poslúžiť pre napájanie elektrickou energiou (tzv. Power over Ethernet, PoE). 8 žil nachádza plnohodnotné využitie pri 1Gbps Ethernete a vyššom.

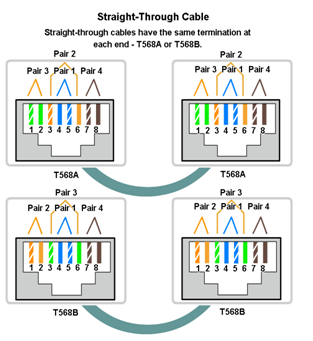

Taktiež som už spomenul pojem priamy (straight-through) a krížený (crossover) kábel. Priamy kábel má rovnako zapojené konce, zatiaľ čo krížený má prehodené vstupy a výstupy. Krížený kábel funguje však len pre 10 a 100Mbps Ethernet. Pre 1000Mbps a vyšší nie. Pre lepšiu ilustráciu ponúkam obrázok.



Priamy kábel sa má používať pre prepojenie zariadení ako PC-switch, PC-hub. Krížený by sa mal použiť pri prepájaní dvoch smerovačov navzájom či dvoch prepínačov alebo pri pripojení PC-router. Mnohé smerovače aj prepínače však disponujú funkciou auto-MDIX/MDI, ktorá sa stará o automatické rozpoznanie toho aký typ kábla je pripojený (priamy alebo krížený) a vyberie podľa toho patričnú konfiguráciu aby bol prenos úspešný. Pri prepájaní zariadení s touto funkciou je tak jedno aký typ kábla sa použije.
Pri kupovaní káblov ste sa možno ešte stretli s označením Cat. Ide o kategórie, ktorými sú vyjadrené kabeláže TP káblov. Čím vyššie číslo, tým kvalitnejší kábel (napr. Cat5e).
