Phanteks Enthoo Primo - jedna skrinka vládne všetkým

Síce odvážne tvrdenie, ale je to tak. Špecialisti na vzduchové chladenie vtrhli na skrinkový trh vo veľkom štýle. Spoznajte Phanteks Enthoo Primo.

Phanteks Enthoo Primo - Úvod, Balenie, Špecifikácie

Presne pred dvoma rokmi vstúpila na trh dovtedy neznáma holandská spoločnosť Phanteks. Dvoj vežový chladič s označením PH-TC14PE vyčaril na čele vrásky nejedenému výrobcovi high-end chladičov (vrátane Noctua, ktorá si ho od nás po teste zapožičala na bližšie preskúmanie).

Vysoký výkon, kvalitné spracovanie, päťročná záruka a dovtedy nevídané farebné spracovanie radiátora sa odrazilo na vysokej cene, ktorá o pár percent prevyšovala porovnateľné produkty etablovaných prémiových výrobcov. Na doterajšom úspechu značky má nemalú zásluhu výborne zvládnutý marketing, pretože, nalejme si čistého vína, chladiče Phanteks nie sú okrem spomínaného farebného vyhotovenia ničím prevratné, či výnimočné...

Phanteks PH-TC12DX v štyroch farebných variantoch (recenzia pc.zoznam.sk).

Zvykli sme si teda, že Phanteks nezvykne trocháriť a kompromisy sú im vlastné asi ako socialistom ozdravné opatrenia. Určite som ale nebol sám, komu pri júnovom odhalení prototypu pripravovanej skrinky Enthoo Primo spadla sánka. Scenár rovnaký ako pri chladičoch - veľké haló, elitný produkt, badať však jeden zásadný rozdiel - Enthoo Primo je skutočne iná.

Príslušenstvo, Balenie

Výrobca vám hneď od začiatku dávkuje šokovú terapiu. Po vytriezvení z veľkosti samotnej skrinky, prichádza ďalšia spŕška v podobe nemalej škatule s príslušenstvom. To tvorí oceľový rámček na 240mm radiátor, plastové SK pásky, suché zipsy s logom Phanteks a gumové podložky na druhý zdroj (áno, druhý zdroj). Polopriehľadný plastový mini kufrík (toolbox) obsahuje skrutky rozdelené do oddelených priehradiek a všetko uzatvára kvalitne spracovaný 32 stranový manuál na kriedovom papieri (elektronická verzia).

Hmotnosť škatule (21kg) robila evidentne problém aj urasteným chlapcom z GLS, pretože mi na prvýkrát doručili "šalátové" vydanie skrinky s polámaným horným panelom a škrabancami na bočniciach. Výrobca ochotne zaslal nové náhradné diely, no testovanie sa kvôli tomu natiahlo o niekoľko týždňov.

Špecifikácie

Oficiálne prezentačné video

Phanteks Enthoo Primo - Exteriér

Enthoo Primo je bezkonkurenčne najväčšou a zrejme aj najťažšou skrinkou, akú som kedy testoval (aj keď stále zaostáva za kolosálnou Cosmos II alebo SilverStone RV01). Jej základ tvorí oceľový skelet obalený viacerými typmi materiálov s rôznou povrchovou úpravou a je až zarážajúce, aký dizajnovo kompaktný celok dokázal výrobca vykúzliť použitím matného a lesklého plastu, brúseného hliníka, prexiskla a ocele.

Ak by to náhodou niekto prehliadol, Enthoo Primo je vysoká 650, hlboká 600 a široká pomerne normálnych 250 milimetrov (97,5 litrov). Do problémov vás môže dostať najmä výška a hĺbka a tak skôr, než o nej vôbec začnete uvažovať, premerajte nábytok... :-)

Dôležitou dizajnovou črtou je akési vyosenie hlavnej časti skrinky, ktorá akoby bola oddelená od nosného rámu v tvare písmena L. V skutočnosti ide len o šikovný trik dizajnérov, ktorý ľahko odhalíte pohľadom zozadu alebo zosadením prednej masky. Práve na spracovaní masky si dal výrobca náramne záležať - dvierka aj kryt ventilátorov vyrobil za masívneho brúseného hliníka.

Cez dierovanie na zadnej strane presvitajú biele lopatky 140mm ventilátora a ako vidieť, pozícia je kompatibilná aj so 120mm modelmi. Inšpiráciou pre funkcionalitu polohovania ventilátora boli skrinky NZXT a minimálne jednu ďalšiu podobnosť s tým istým výrobcom objavíte neskôr vo vnútri. Montážne otvory po pravej strane PCI slotov slúžia na upevnenie expanznej nádržky.

Vertikálne orientovaný a tepelne izolovaný zdroj sme už videli v Carbide Air 540, špecifikum Enthoo Primo spočíva v tom, že je umiestnený nie za doskou ale pod ňou (detaily si ukážeme v kapitole o interiéri). Perforácia po pravej strane zdroja poslúži buď na osadenia ďalšieho 120/140mm ventilátora alebo rovno druhého ATX zdroja.

Predná maska pozostáva z dvoch rovnako veľkých častí - dvierok a krytu ventilátorov s nylonovým filtrom. Obe sú skutočne masívne (vyslovene ťažké) a ako jediné súčasti skrine sú navrchu potiahnuté hliníkovým plechom s kefovaným povrchom. Dvierka ukrývajú päť externých 5,25" pozícií, pričom uhol otvorenia len mierne presahuje 90°. Pre prístup k filtru, resp. predným ventilátorom je potrebné demontovať celý spodný diel. Ako naznačuje nálepka s dvoma "eject" piktogramami, zatlačením v týchto miestach sa kryt uvoľní (podotýkam, že na mojom kuse som naň musel zatlačiť veľmi stuha).

Výrobca sa rozhodol pre rozdelenie okna v ľavej bočnici na dve časti. Cez veľké okno vidieť do okolia základnej dosky, menšie odhaľuje oblasť pevných diskov, ktorá je štandardne zahalená plechovým krytom s logom výrobcu.

Pravý panel obsahuje niekoľko prieduchov určených jednak pre ventilátor zdroja a tiež na podporu chladenia diskov v podobe dvoch 120/140mm ventilátorov prípadne 240mm radiátora. Každú z bočníc držia dve palcové skrutky.

Na tomto mieste upozorním aj na detail, ktorý by si zaslúžil viac pozornosti - filter s magnetickým prichytením z vnútornej strany pravej bočnice.  Magnetické pásky nie sú po celom obvode a v oblasti rohov filter nepekne odstáva a deformuje sa.

Phanteks Enthoo Primo - Exteriér pokračovanie

Rovnaký systém upínania využíva aj horný filter ventilátorov. Rozdiel je len ten, že tento ide vycvaknúť jemným zatlačením na označených miestach. Rám filtra sa zdá byť z rovnakého materiálu ako predná maska, no bohužiaľ, je len plastový. Sňatím celej nadstavby sa dostanete k správe horných ventilátorov, ktoré môžu byť buď tri alebo štyri pri použití 120mm rozmeru (jeden 140mm je súčasťou balenia).

Celý pravý okraj lemuje vystúpená lišta z lesklého plastu, ktorá okrem štýlového podsvietenia integruje aj nenápadné Power tlačidlo. Na Enthoo Primo je len zopár detailov, ktoré mi prídu odbité a Power tlačidlo je jednou z nich. Je zbytočne dlhé, resp. vysoké a na stlačenie najlepšie reaguje v strede, pričom okraje sa len ledabolo vyklú.

Po pravej strane Power gombíka vidieť LED aktivity pevného disku.

Horný I/O panel pozostáva z dvoch USB 2.0, dvoch USB 3.0 konektorov, 3,5mm audio vstupu a výstupu, tlačidla reset a vypínača LED podsvietenia. USB konektory sú chránené gumovými krytkami.

Ako vyzerá aktivované podsvietenie demonštruje nasledovná fotografia. Okrem dvojice predných ventilátorov sa rozsvieti aj jemná linka tiahnuca sa cez celú prednú a hornú stenu. Podsvietenie Power tlačidla zostáva aktívne aj pri vypnutí podsvietenia. LED osvetlenie vo všeobecnosti nemusím, ale toto na Ethoo Primo mi prišlo celkom vkusné a decentné.

Na spodku sa nachádza sedem nerovnomerne rozmiestnených gumených nožičiek s nízkym profilom a od podlahy si skriňa drží dištanč najmä vďaka plastovým koľajniciam po oboch stranách. Na dne sa v základe dodáva ďalší z pätice 140mm ventilátorov, no zmenou vnútorného usporiadania môžete aj sem bez problémov namontovať 480mm radiátor, resp. štyri 120mm vetráky. Vzduch očisťuje dvojica nylonových filtrov s rovnakým "klikacím" upínaním ako ostatné filtre.

Phanteks Enthoo Primo - Interiér

Veľkolepé divadlo pokračuje aj po demontáži bočníc. Vopred sa ospravedlňujem, ak náhodou opomeniem niektorú "fičurku" interiéru, ktorý ponúka doslova desiatky možných aj nemožných kombinácií a nastavení pre vodné alebo vzduchové chladenie, vedenie kabeláže alebo umiestenie diskov.

Okrem uloženia zdroja výrobca v zásade neexperimentoval a máme čo dočinenia so štandardným umiestnením dosky, optických mechaník a pevných diskov. Všetko je len akosi výrazne väčšie a na prvý pohľad komplikovanejšie. Kľúčovú rolu hrajú detaily a až neuveriteľná variabilita jednotlivých prvkov interiéru.

Diskové koše sú prístupné z pravej strany a s ohľadom na celkové rozmery skrinka prekvapí relatívne nízkym počtom podporovaných 3,5" diskových pozícií. Je ich len šesť, čo je od dve menej než má napríklad Fractal Design Define R4 s o tretinu menším vnútorným objemom. Je na diskusiu, či výrobca mohol obetovať jednu či dve 5,25" pozície na úkor vyššieho počtu diskov. Osobne mi takéto obmedzenie vôbec neprekáža, no viem si predstaviť, že pre niekoho to môže byť podstatné.

Je dôležité spomenúť veľké možnosti prispôsobenia polohy a umiestnenia diskových boxov. Jeden či druhý ide nezávisle demontovať a dokonca je možné meniť ich vzdialenosť od predných ventilátorov (viď ilustrácia z manuálu nižšie).

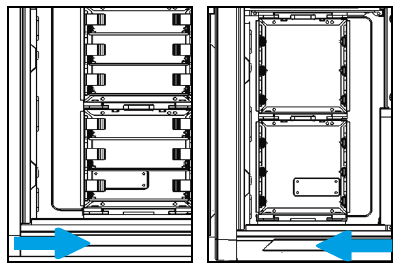

Požadovanému umiestneniu radiátora ľahko prispôsobíte pozíciu diskových košov. Môžu byť buď nalepené za prednými ventilátormi alebo si od nich nechajú odstup na šírku radiátora (Zdroj: Phanteks).

Bez nejakých úprav na dno namontujete dva 140mm ventilátory, alternatívne jeden 240mm radiátor do pripraveného rámčeka. Ak plánujete montáž dlhšieho radiátora (360/480mm), budete musieť vymontovať rámček aj spodný diskový kôš.

Na toto miesto sa vmesti aj ďalší ATX zdroj, orientovaný tiež vertikálne.

Na upevnenie mechaník Phanteks používa vlastný bezskrutkový systém, ktorý považujem za slabinu Enthoo Primo. Mechaniku musíte presne naštelovať na miesto a zaistiť jednostrannú klipsu, ktorá po zacvaknutí neprirodzene skríži mechaniku do jednej strany (viď fotografia nižšie).

Z tohoto pohľadu dobre vidieť aj plastový kryt kabeláže, ktorý slúži aj ako ďalšia alternatíva na umiestnenie expanznej nádoby.

Nainštalovaná mechanika. Na ľavej strane ako tak lícuje s prednou maskou, na pravej je vnorená zopár milimetrov dovnútra (všimnite si škáru po ľavej strane mechaniky). Aj po zaistení bezskrutkového mechanizmu má mechaniká príliš veľkú vôľu.

Detail dvojice dodávaných ventilátorov. Všetky ventilátory sú od výroby zapojené do hubu na zadnej strane.

Phanteks Enthoo Primo - Interiér pokračovanie, Montáž

Presunieme sa na zadnú stranu, ktorá okrem už predstaveného diskového koša obsahuje aj ďalšie a finesy Enthoo Primo.

Z fotografie priestoru za základnou doskou vám v tejto chvíli dávam do pozornosti len kabeláž - toto je počiatočný stav, do skrinky som zatiaľ nič nenamontoval. V niektorých mid-toweroch by som už teraz mal problém riadne pritlačiť bočnicu... :-)

Bočnú stenu 5,25" šachty výrobca využil na zavesenie dvoch rámčekov pre štyri SSD (2x2). SSD do nich musíte naskrutkovať, no samotné ukotvenie rámčeka je riešené len nasunutím do gumových kolíkov. Jeden rámček sa dá prehodiť aj do pozície vedľa hubu ventilátorov.

Hub na šesť ventilátorov s možnosťou PWM regulácie dáva obdobne konštruovanému rozbočovaču v skriniach NZXT nový rozmer. Pre správne fungovanie PWM regulácie musíte regulátor prepojiť so správnym 4-pin konektorom na doske. Ten do regulátora posúva informácie o aktuálnej teplote procesora, na základe ktorých regulátor automaticky prispôsobuje otáčky ventilátorov. Ak vám to BIOS základnej dosky umožňuje, môžete sa pohrať s nastavením maximálnych otáčok, čím priamo ovplyvníte ich hlučnosť v záťaži.

 V mojom prípade dokázal 4-pin na doske utiahnuť všetkých päť dodávaných ventilátorov. Ak je to nutné, rozbočovaču sa dá pomôcť napojením priamo na molex konektor zo zdroja.

Výrobca síce z nostalgie dodáva aj zopár klasických SK pások, avšak manažment kabeláže viac spolieha na cool suché zipsy s logom Phanteks. Musím povedať, že je to veľmi komfortné, efektívne a aj efektné riešenie. Suché zipsy viete rýchlo uvoľniť a znova dotiahnuť a všetky sú dostatočne dlhé na to, aby obopli aj hrubšie zväzky káblov.

Veľkú časť kabeláže pravdepodobne stočíte hneď pri zdroji, priestor široký viac než 9cm je na to ako stvorený. V ostatných častiach za základnou doskou sa zužuje na stále solídne tri centimetre.

Štandardizovaný podstavec na osadenie vodnej pumpy. Východisková pozícia je hneď vedľa zdroja, je ho však možné presunúť aj na iné miesta v rámci skrinky.

Otvor na hadicu vodného chladenia, ktorá prepája pumpu a expanznou nádobou.

Montáž

Bol som pripravený na komicky vyzerajúce komponenty staršej zostavy utopené v útrobách obrovskej skrinky. Realita je našťastie o niečo milosrdnejšia. Domnievam sa, že je to dané predovšetkým oddelením základnej dosky a úplným prekrytím prednej časti (mechaniky s diskami). Prázdne miesta tak nie sú natoľko okaté, spodnú časť navyše oživuje dodávaný ventilátor. Priestor za zadnou stenou dôstojne vyplnil zdroj Cougar, množstvo kabeláže a SSD disky.

Montáž ako taká nemá slabé miesta, je však nesporné, že potenciál Enthoo Primo som využil tak na 10%. Otvory na káble sú presne tam, kde ich potrebujete a rovnako príde vhod množstvo suchých zipsov po celom obvode základnej dosky.

Montážny systém 3,5 a 2,5 palcových diskov.

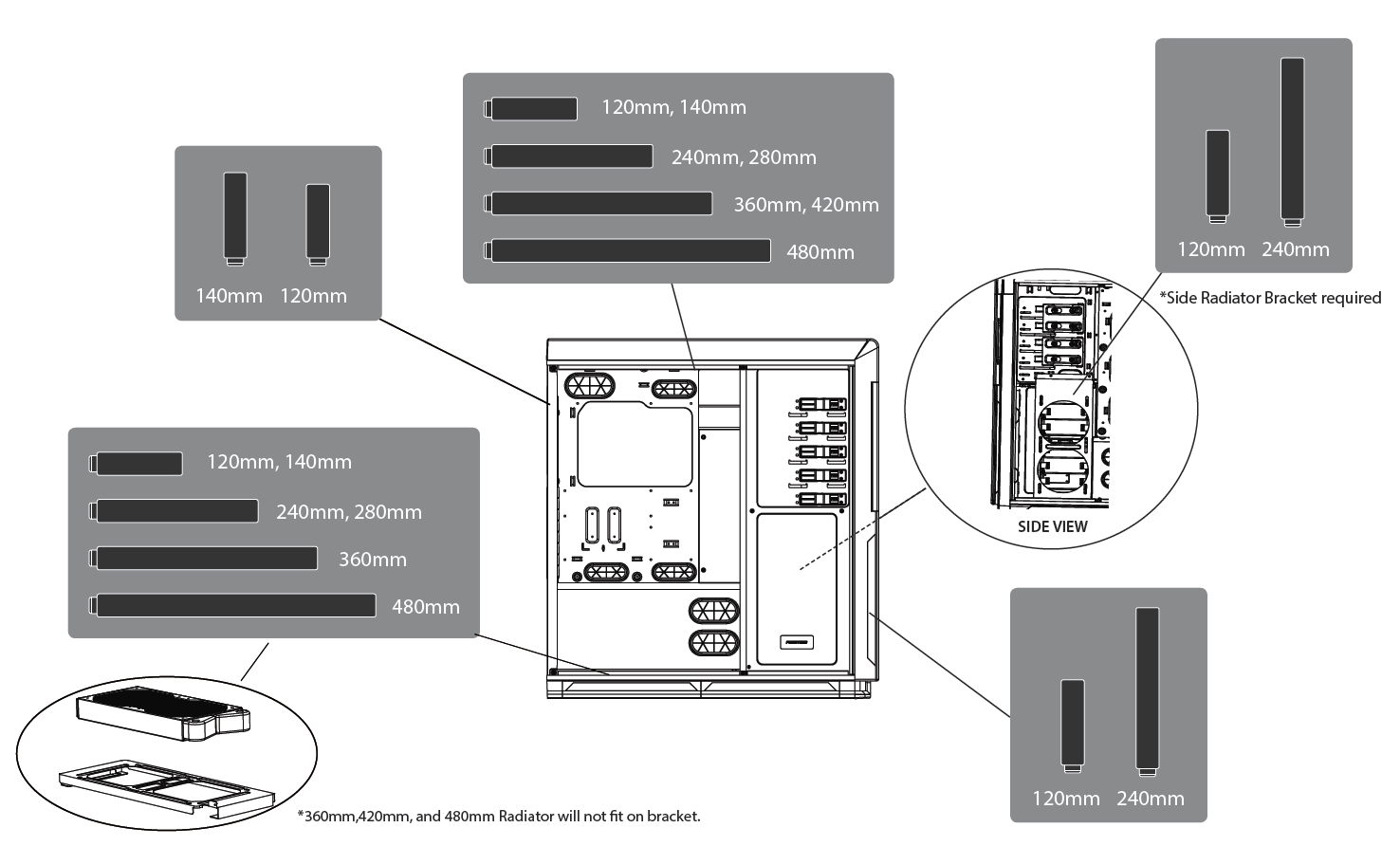

Ilustrácia možností vodného...

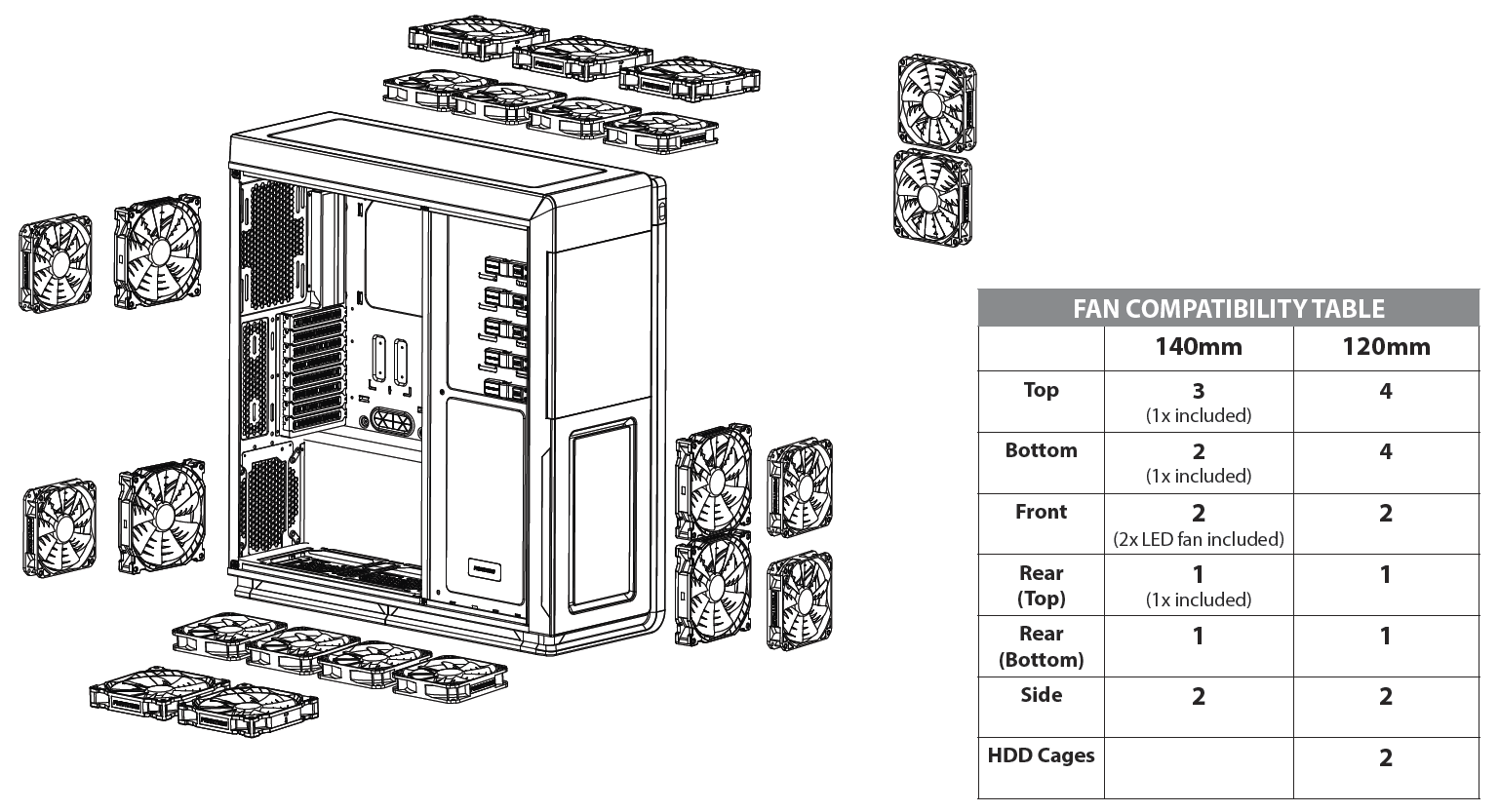

...a vzduchového chladenia (Zdroj: Phanteks).

Phanteks Enthoo Primo - Testovacia zostava, Metodika, Výsledky meraní

Procesor Intel Core i5 750 (95W) tiká na 3,4GHz@1.33v za výdatnej asistencie výkonného vzduchového chladiča Noctua NH-D14 s ventilátormi NF-P12@900RPM (U.L.N.A adaptér) a NF-P14@900RPM (U.L.N.A. adaptér). Týmto sme zabezpečili účinné chladenie s minimálnym vplyvom na zvýšenie hlučnosti zostavy.

Nenásytná grafická karta GTX 280 (236W) síce nepatrí k novinkám na trhu, no spotrebou a vyžarovaným teplom je porovnateľná napr. s GTX 580 (244w). Nakoľko mal dodávaný chladič veľké ťažkosti s udržaním teploty jadra v prijateľných hodnotách (do 105°C), pristúpili sme k jeho výmene za Accelero XTREME Plus II, čím sme sa, dúfajme :-), vyhli problémom, ktoré by v budúcnosti mohli nastať pri testoch v horšie vetraných skrinkách.

Otáčky trojice 92mm ventilátorov sú regulované na 7v a pohybujú sa na úrovni ~900RPM. Chladenie je veľmi účinné a tiché, s minimálnym vplyvom na hlučnosť zostavy. S Accelero XTREME Plus II sme si mohli dovoliť aj mierne navýšenie frekvencií. Zo štandardných 600/1300/1100 sme sa pohli na  670/1350/1300 (jadro, "šejdery", pamäte).

Testovacia zostava

procesor: Intel Core i5 750@3.4GHz@1.33v + Noctua NH-D14
grafická karta: ASUS GeForce GTX 280@default + Accelero Xtreme Plus II@7v
základná doska: ASUS P7P55 Deluxe
ssd: Kingston HyperX 120GB
ram: 2x1GB Kingston DDR3 KHX16000D3K2/2GN
zdroj: Cougar S700
operačný systém: MS Windows 7 Enterprise 64b
systémové ventilátory: 5x Phanteks PH-F140SP

Vďaka za hardvérovú podporu patrí spoločnostiam

Metodika Merania

Grafická karta bola zaťažovaná benchmarkom Kombustor približne 15 minút, resp. po dobu preukázateľného ustálenia teplôt. Minimálne a maximálne hodnoty boli odčítavané z programu AIDA64.

Na zahrievanie procesora bol použitý známy program Prime95 v 64bit verzii. Procesor bol zaťažovaný 15 minút a hodnoty odčítavané z programu AIDA64.

Na meranie hluku sme použili hlukomer Voltcraft SL-100 . Meralo sa zo vzdialenosti 75cm, diagonálne na ľavú bočnicu v móde „slow“. Hlukomer bol umiestnený na statíve. V zostave okrem systémových ventilátorov bežali vrtule Noctua NF-P12@900RPM a Noctua NF-P14@900RPM (chladič procesora) a jedna v zdroji Cougar S700 s automatickou reguláciu.

Nameraná izbová teplota, pri ktorej boli realizované testy teplôt bola 23 stupňov celzia.

Aby sme eliminovali rozdielne podmienky pri testoch teplôt komponentov v jednotlivých skrinkách, všetky uvedené teploty sú po odpočítaní nameranej izbovej teploty (∆t). Výsledky sú zoradené vzostupne, podľa nameraných hodnôt v záťaži zvlášť pre procesor a grafickú kartu.

Testy prebehli pri nasledovných nastaveniach

Teploty procesora

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži (červené stĺpce).
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.

Teploty grafickej karty

Výsledky zoradené vzostupne podľa nameraných teplôt grafickej karty v záťaži (modré stĺpce).
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.

Meranie hlučnosti

Výsledky zoradené vzostupne podľa nameranej hlučnosti zo vzdialenosti 75cm.
Tmavším odtieňom sú vyznačené konfigurácie s pridanými ventilátormi, ktoré nie sú súčasťou štandardného balenia.

Phanteks Enthoo Primo - Analýza výsledkov, Zhodnotenie, Záver

Merania prebehli pri dvoch profiloch PWM regulácie (nastavenie cez BIOS základnej dosky). V prvom meraní som ponechal hornú hranicu otáčok bez obmedzenia, čo znamená, že otáčky ventilátorov dosahovali v záťaži svoje maximum, t.j. 1300RPM. V profile silent bola táto hranica posunutá o štyristo otáčok nižšie na hodnotu 900RPM. Ak BIOS vašej dosky umožňuje detailnejšie nastavenia PWM regulácie, verím, že s otáčkami, resp. hlučnosťou to môže byť ešte veselšie.

Z chladiaceho výkonu nikoho nezamrazí, maximálne teploty procesora aj grafickej karty sa pohybujú na priemernej úrovni porovnateľnej s rádovo lacnejšími skrinkami typu Enermax Fulmo Advanced alebo Antec Three Hundred Two. O výkone vzduchového chladenia NZXT Phantom 630 alebo SilverStone RV04 sa Enthoo Primo ani len nesnívalo, no obaja spomínaní môžu len tíško závidieť takú podporu vodného i vzduchového chladenia, akú ponúka Enthoo Primo (a pritom Phantom 630 nie je na tom v tomto smere zďaleka najhoršie).

Hlučnosť sa razantne zníži až po zregulovaní otáčok. Po prechode z 1300 na 900RPM hlučnosť poklesla o 9dBA (z 34dBA na 25dBA@75cm) a som presvedčený o tom, že  sa dá ísť ešte nižšie. Kľúčové budú možnosti nastavenia BIOSu základnej dosky. Na 600RM môžete smelo atakovať Fractal Design Define R4 alebo skrinky Nanoxia.

Zhodnotenie, Záver

O Enthoo Primo sme vedeli všetko podstatné už pred mesiacmi, ale keďže "masírovacie" videjká majú väčšinou tendenciu realitu prikrášliť viac, než je zdravé, nemal som zbytočne veľké oči. Ide o prvotinu výrobcu, takže ešte vždy môže zaškrípať dielenské spracovanie, či nedoladenosť detailov, ktoré budú mať fatálny dopad na celkovú funkčnosť produktu.

Našťastie, ani jedno ani druhé nie je prípad Enthoo Primo. Spracovanie, tuhosť konštrukcie a lakovanie sú zvladnuté na jednotku a človeku sa ani nechce veriť, že Phanteks doteraz nemal so skrinkami žiadne skúsenosti (chvíľu som Phanteks podozrieval z tichej spolupráce s NZXT, čo zástupca Phantheks rázne odmietol). Rozumne sú použité viaceré druhy materiálov a výrobca sa nebojí ani hliníka či použitia plexiskla.

V čom Enthoo Primo vyniká je nekompromisná podpora vodného chladenia a azda jediným vážnejším konkurentom je o 50% drahšia Corsair Obsidian 900D. Osobne som k vodnému chladeniu zatiaľ veľmi nepričuchol, ale Enthoo Primo ma prinútila o ňom aspoň uvažovať.

Manažment kabeláže je "zmáknutý" skutočne bravúrne (takto riešený systém suchých zipsov som ešte nevidel), praktické využitie majú aj variabilné diskové koše s bezskrutkovou montážou diskov. Novinkou bol pre mňa aj PWM hub na šesť ventilátorov, pomocou ktorého spravíte z každého bežného 3-pin ventilátora ventilátor s PWM reguláciou.

Čerešničkami na torte sú aj šik podsvietenie (ide vypnúť), prepracovaný systém prachových filtrov alebo päť dodávaných ventilátorov v hodnote približne 16EUR každý.

Ak som pred chvíľou spomínal dôraz na detaily, mám zopár pripomienok, ktoré vyžadujú pozornosť výrobcu. Revíziu si zaslúži montážny systém pre optickú mechaniku, magnetický filter ventilátora zdroja a upevnenie krytu predných ventilátorov. Všetko drobnosti, ktoré som v hodnotení nemohol prehliadnuť, ale moje celkové hodnotenie ovplyvnili len minimálne.

Na záver už len malá lexikologická vsuvka. Exoticky pôsobiaci výraz Enthoo Primo má svoj pôvod v anglickom Enthu-siast (odtiaľ Enthoo), resp. Primo, čo v latinčine znamená prvý (odtiaľ Primo). Ak Phanteks svoju debutovú skrinku neskromne vydáva  za primárnu voľbu nadšencov, má k tomu moje požehnanie. Amen.

Testovaciu vzorku skrinky Enthoo Primo poskytla spoločnosť Phanteks.
