Intel zrušil projekt Havendale, nahradí ho až 32nm verzia

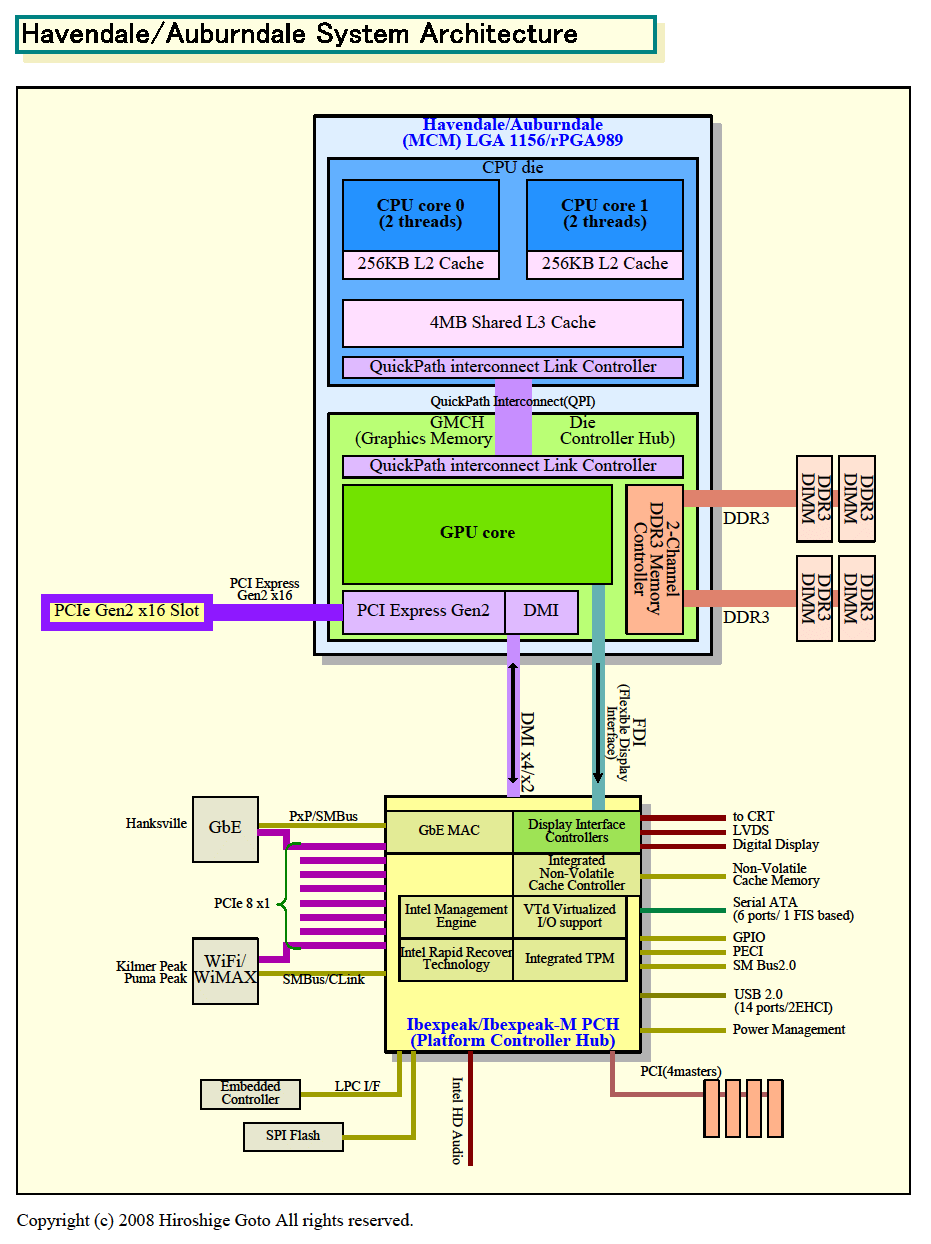

Chystané procesory s jadrom Havendale boli údajne Intelom celkom zrušené. Namiesto nich sa objavia o niečo neskôr až 32nm verzie týchto čipov s dvoma jadrami a integrovanou grafikou.Ešte v decembri minulého roka sa o Havendale hovorilo v tom zmysle, že oproti pôvodnému plánu uvedenia na trh na konci roka 2009 sa toto posunie o jeden štvrťrok na začiatok budúceho roka. Havendale mal byť dvojjadrový procesor založený na architektúre Nehalem, pričom obsahovať mal dve procesorové jadrá a jedno grafické jadro, všetky vyrábané 45nm výrobným procesom.

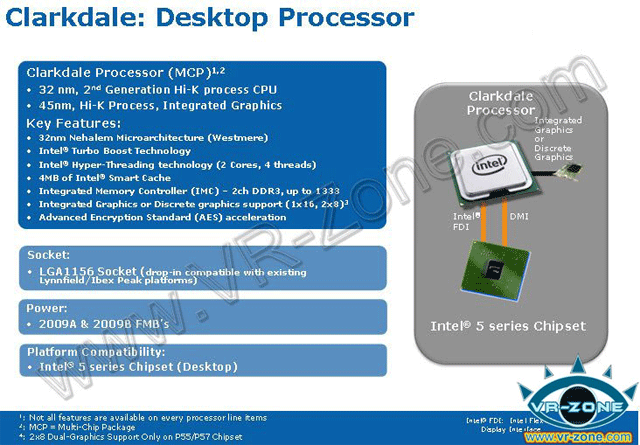

Nové špekulácie však prinášajú informácie, že Havendale sa celkom zruší a Intel príde s takýmto čipom už v 32nm podobe. Clarkdale, ako sa nový čip bude kódovo označovať, má mať dve 32nm procesorové jadrá s podporou HyperThreading (2 jadrá, 4 vlákna) a integrovaný grafický čip vyrábaný 45nm postupom. Pamäťový radič bude už iba pre DDR3, a tentoraz iba dvojkanálový, celková L3 cache pamäť má byť 4MB.
Tieto procesory budú určené pre socket LGA1156, kde sa použijú čipsety série P5x.



Zmenšenie výrobného procesu prinesie so sebou samozrejme aj zníženie spotreby a keďže budú procesorové jadrá a grafické jadro vyrábané iným procesom, je jasné, že budú na samotnom procesorovom die oddelené. Akým spôsobom budú komunikovať zatiaľ známe nie je (pravdepodobne ale cez internú QPI zbernicu).
Okrem integrovaného grafického jadra bude možné pripojiť aj grafické karty do PCIe slotu, a to v konfigurácií 1 karta na 16 PCIe liniek alebo 2 karty cez 2x 8 PCIe liniek.
Novinkou je aj akcelerácia šifrovacieho algoritmu AES, podobnú funkcionalitu priamo v procesore ponúkala doteraz napríklad len VIA so svojim PadLock Engine.

Uvedenie Clarkdale na trh by sa oproti dátumu zrušeného Havendale nemuselo vôbec posúvať, nakoľko Intel už má 32nm proces "hotový" a prvé produkty by sa mohli objaviť už tento rok.



Podobne ako Intel, aj AMD už dávnejšie presunulo svoj projekt CPU a GPU integrovaného na jednom čipe na neskôr, konkrétne až na rok 2011. Taktiež sa vtedy spomínalo, že až 32nm výrobný proces zabezpečí optimálny výkon na watt spotreby.



Zdroj: VR-Zone, PCWatch
