Noctua NH-C14S – Montáž
SecuFirm2 montážnu sadu už zrejme netreba špeciálne predstavovať nakoľko je súčasťou Noctua chladičov už nejaký ten piatok. Táto sada je kvalitná kvôli svojím masívnym kovovým prvkom a montáž s ňou je naozaj jednoduchá.

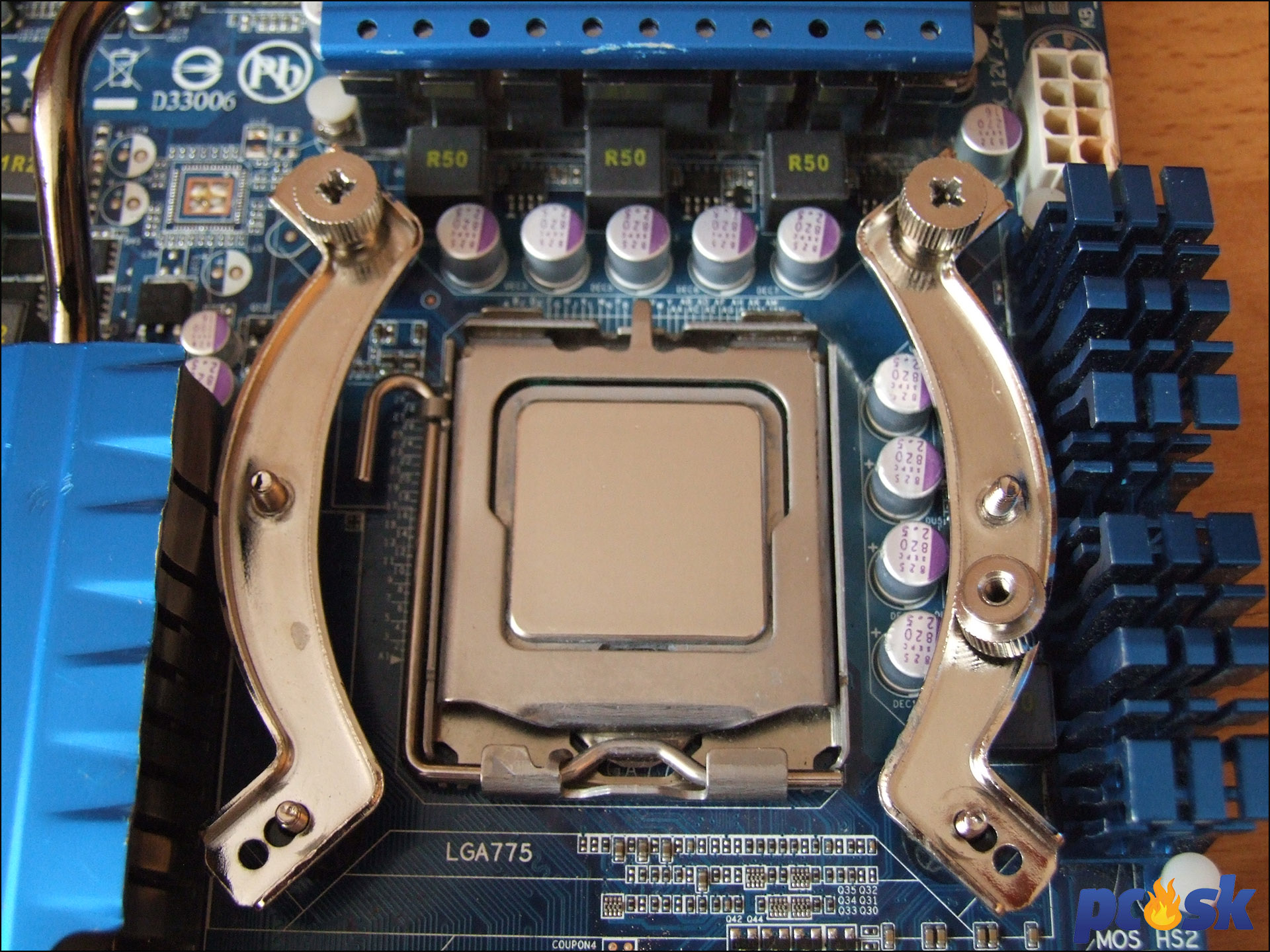

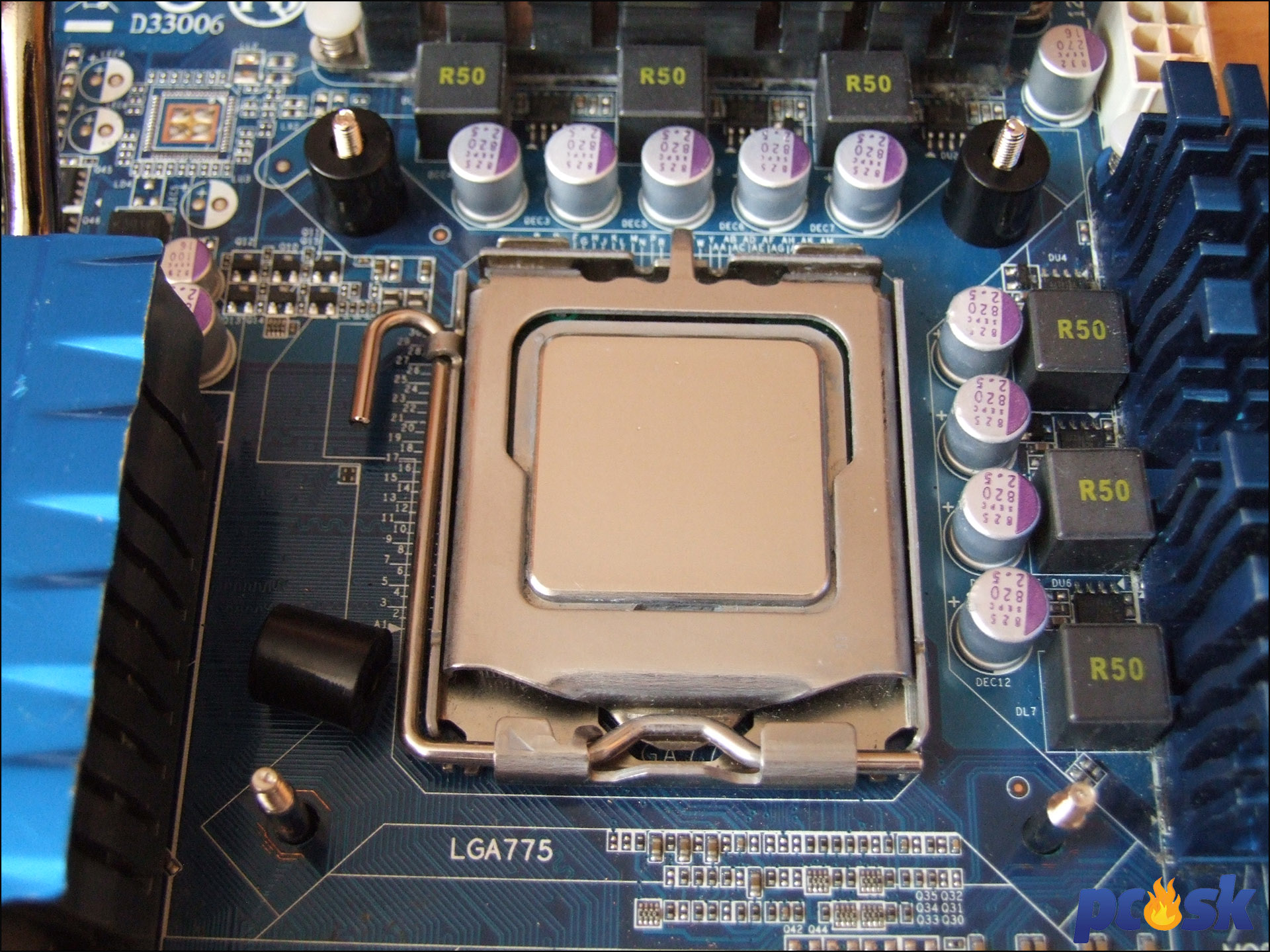

V mojom prípade montujem chladič s pomocou montážnej sady NM-I3 pretože používame socket Intel LGA775. Princíp je však rovnaký. Stačí kovovým backplate prestrčiť skrutky, ktoré sú v otvoroch natesno upevnené a nevypadávajú. Pripravený backplate priložíme k doske a na trčiace skrutky nasadíme dištančné valčeky. Na tie prídu železné mostíky, ktoré sa utiahnu skrutkami. V tom vám pomôže dodávaný skrutkovač.

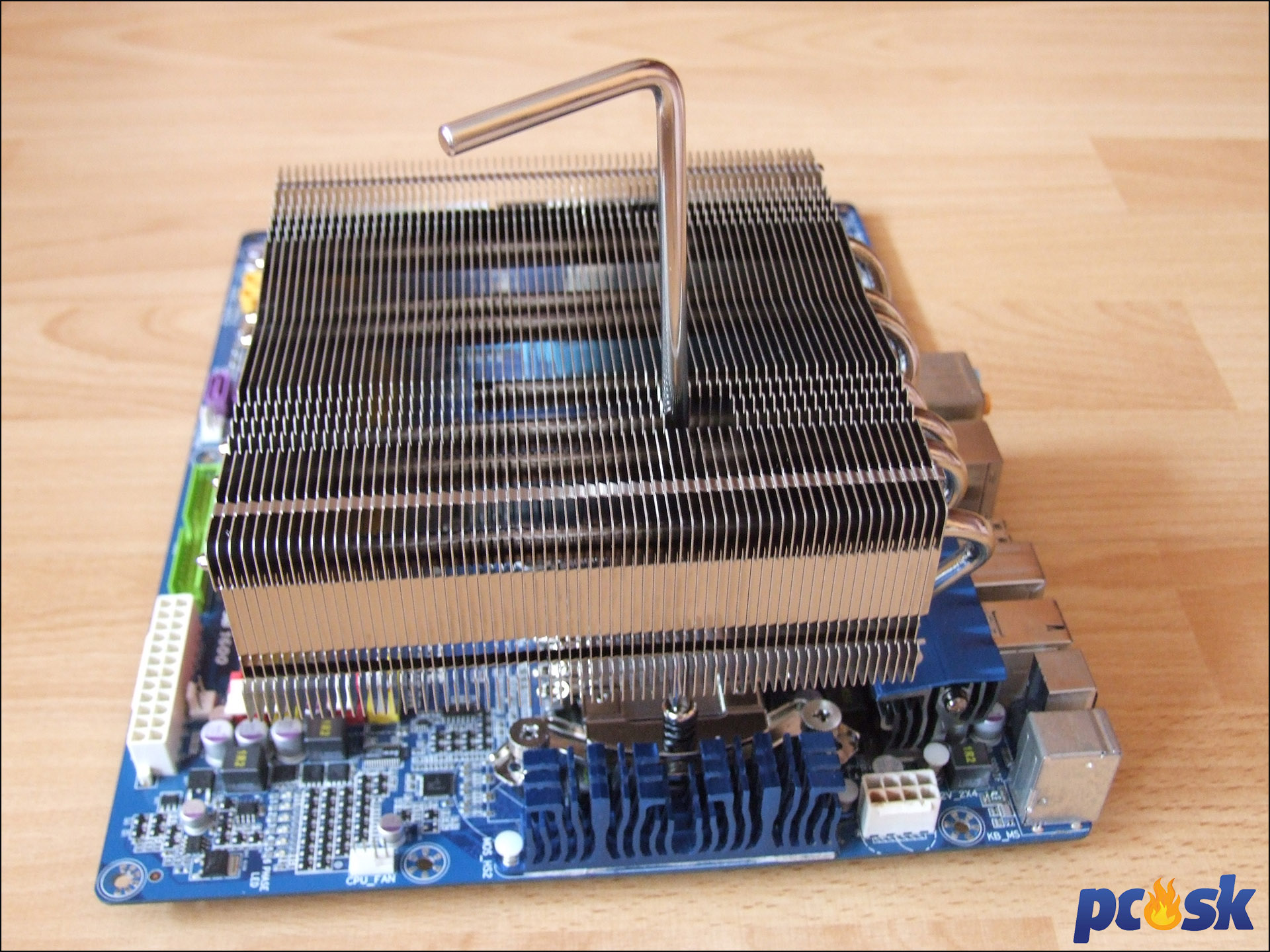

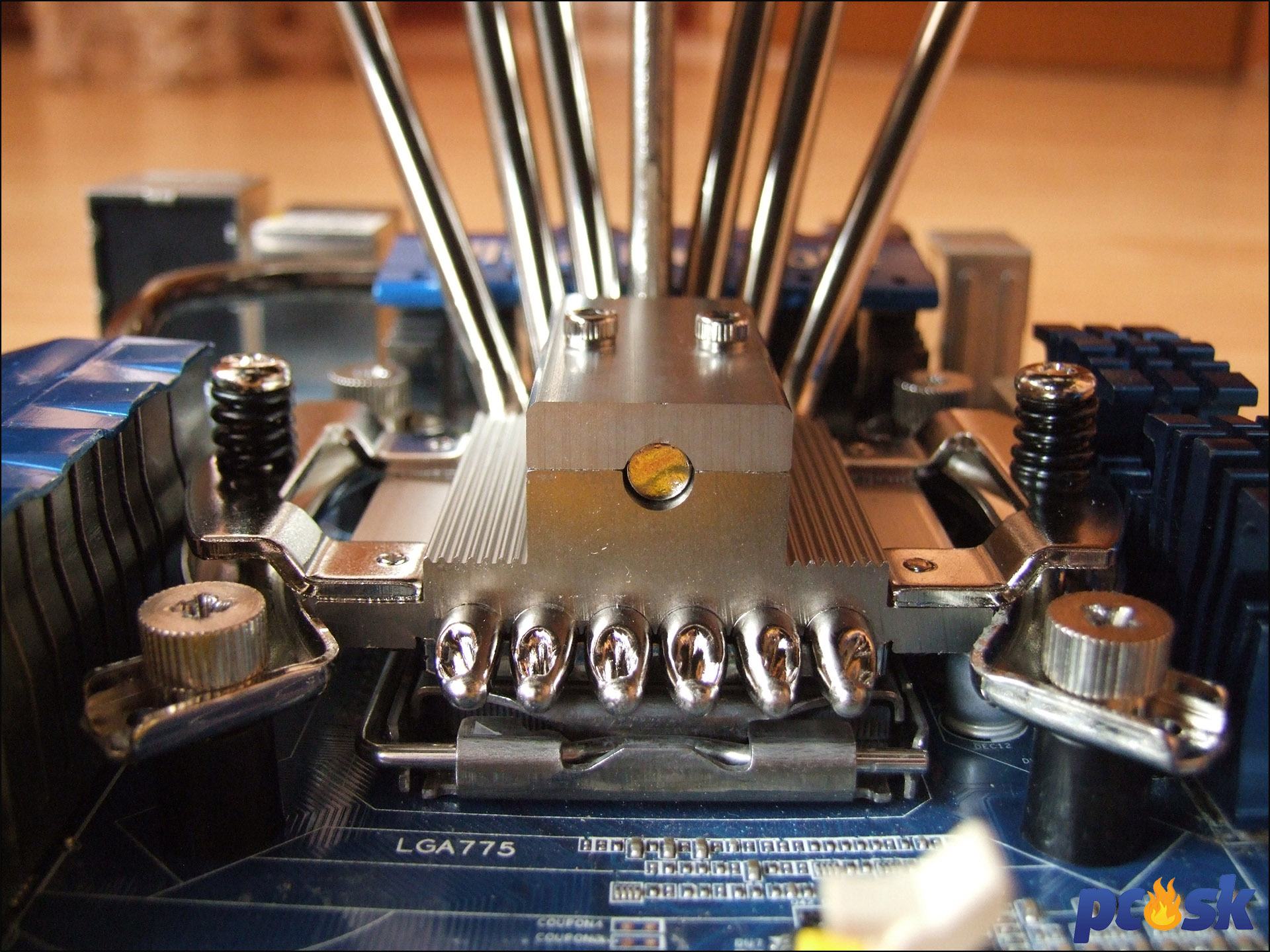

Následne treba chladič nasadiť na procesor a utiahnuť dvojicou matíc. Aj tu sa vám hodí skrutkovač a využijete dvojicu otvorov v pasíve.

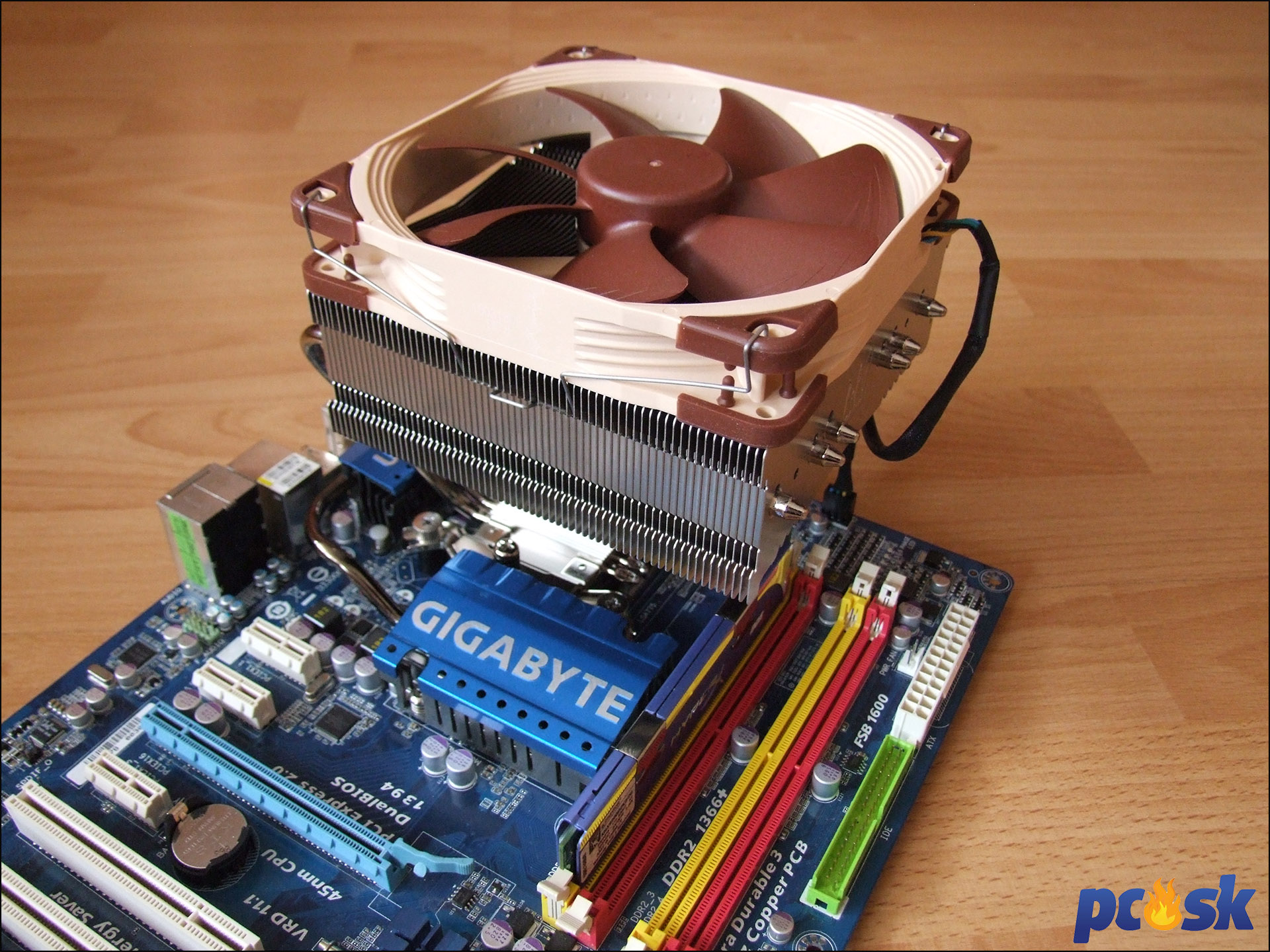

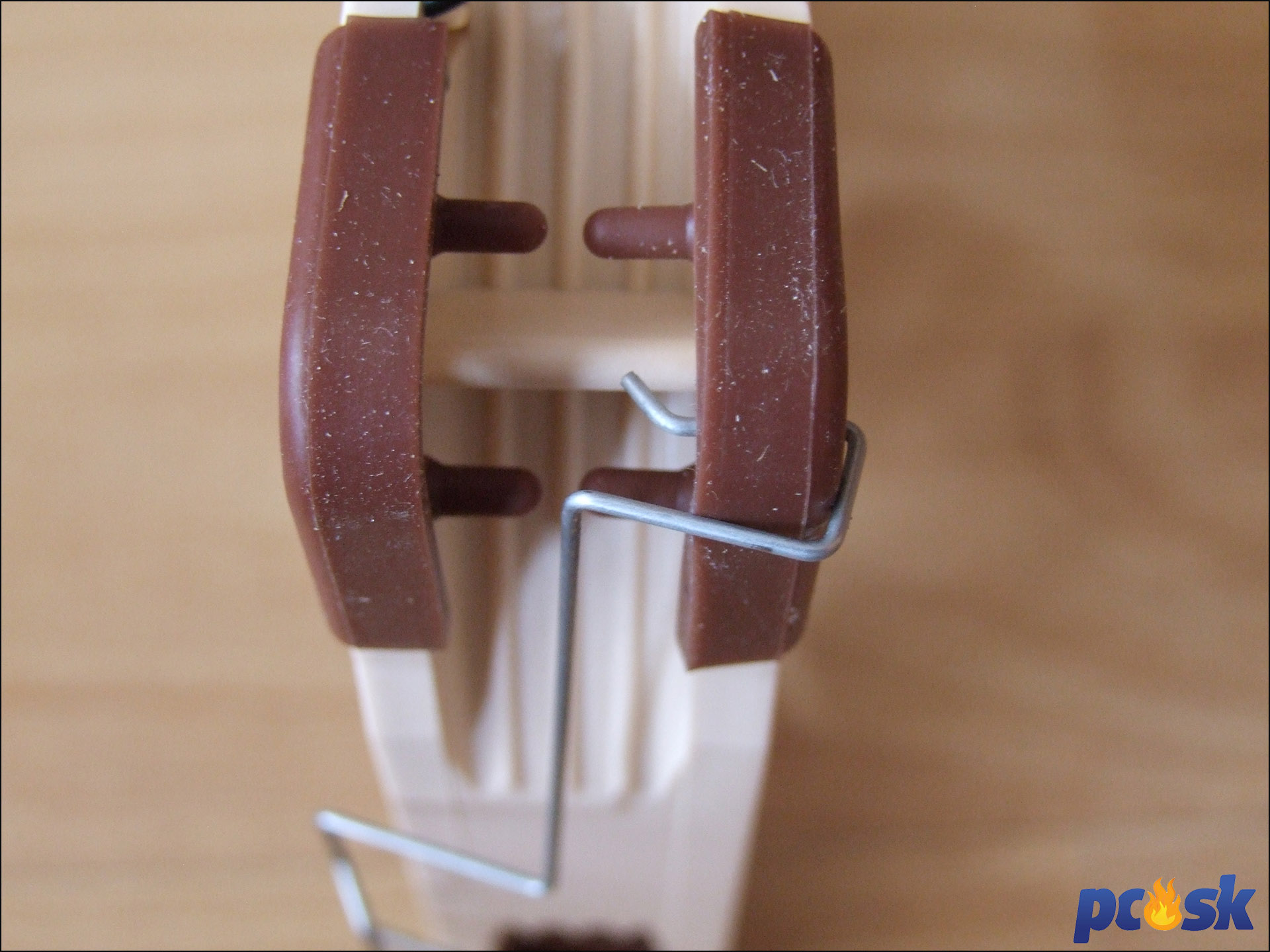

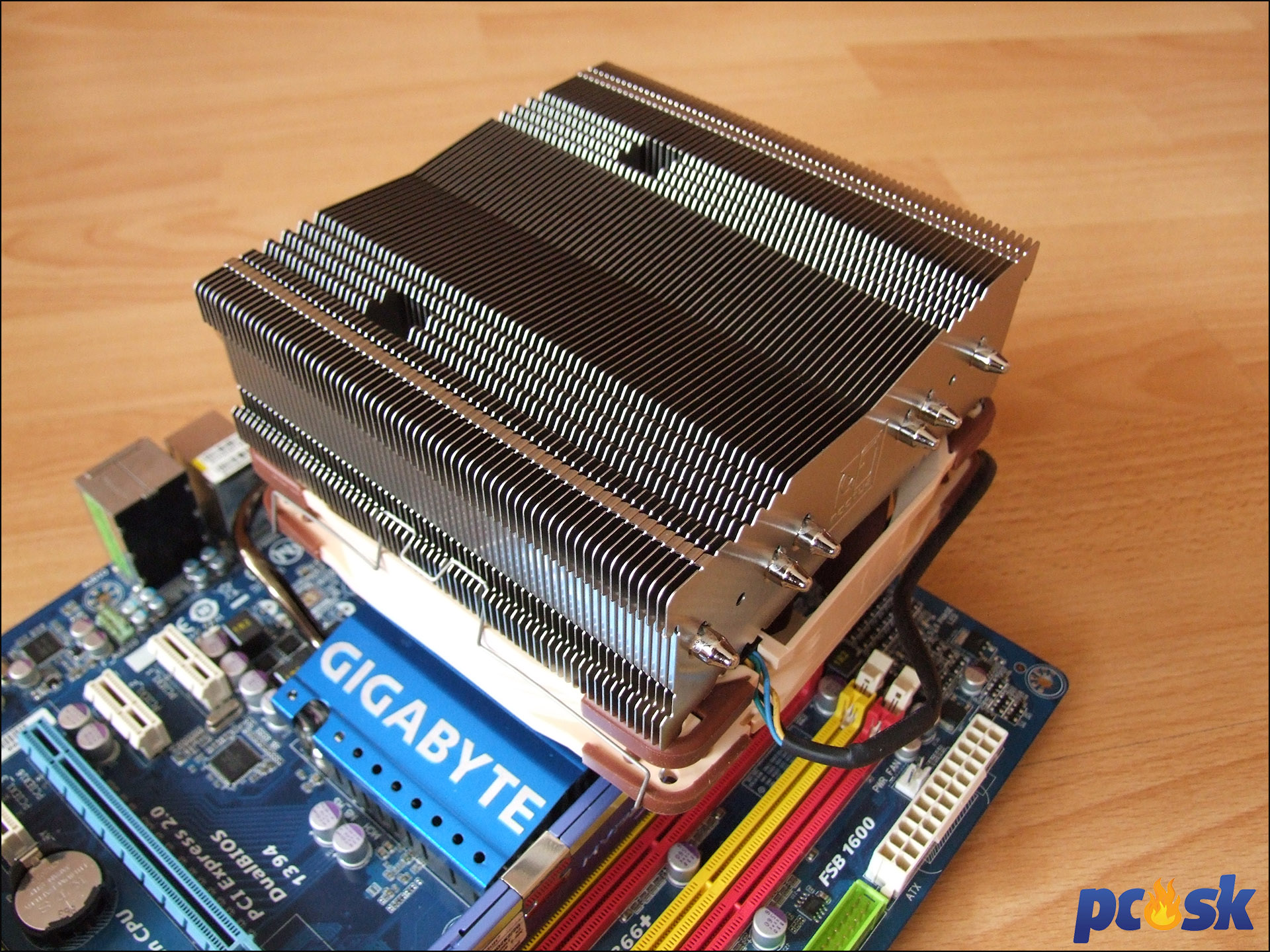

Finálnym krokom je nasadenie ventilátora. Ten sa upevňuje pomocou spôn, ktoré majú zahnutý tvar a nevypadávajú tak z rámu ventilátora pri manipulácii. Palec hore. Pri nasadzovaní ventilátora máte na výber 2 možnosti. Osadiť ho hore na pasív do konfigurácie push kedy budú mať operačné pamäte a pasívy viac miesta. RAM moduly môžu mať v tomto prípade výšku až 70mm. Druhou možnosťou je osadiť ho pod pasív do polohy pull, kedy je chladič vysoký iba 115mm. Moduly operačným pamätí musia mať maximálne 45mm čo je stále viac ako dostačujúce pre drvivú väčšinu modulov aj s heatspreaderom.

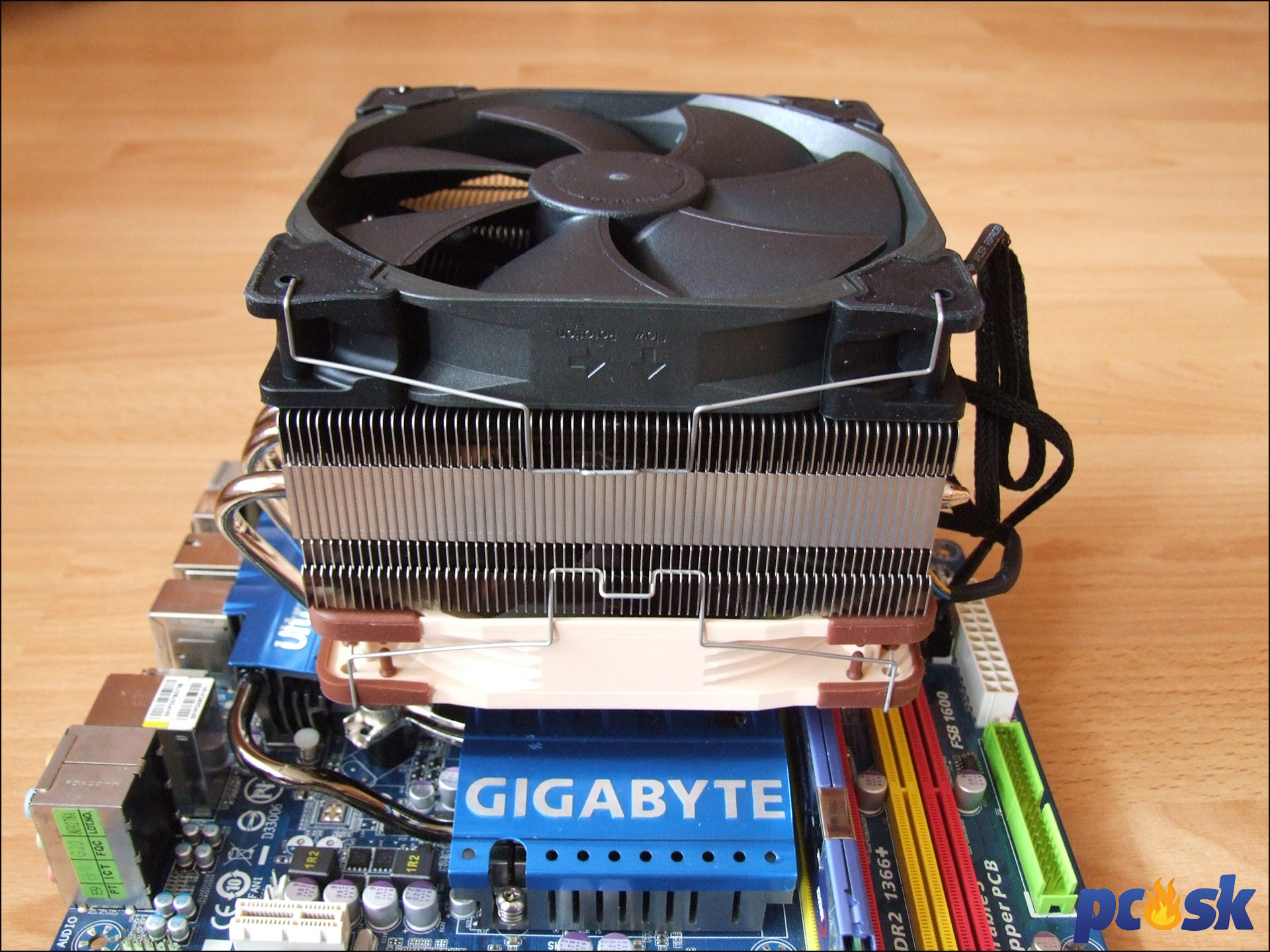

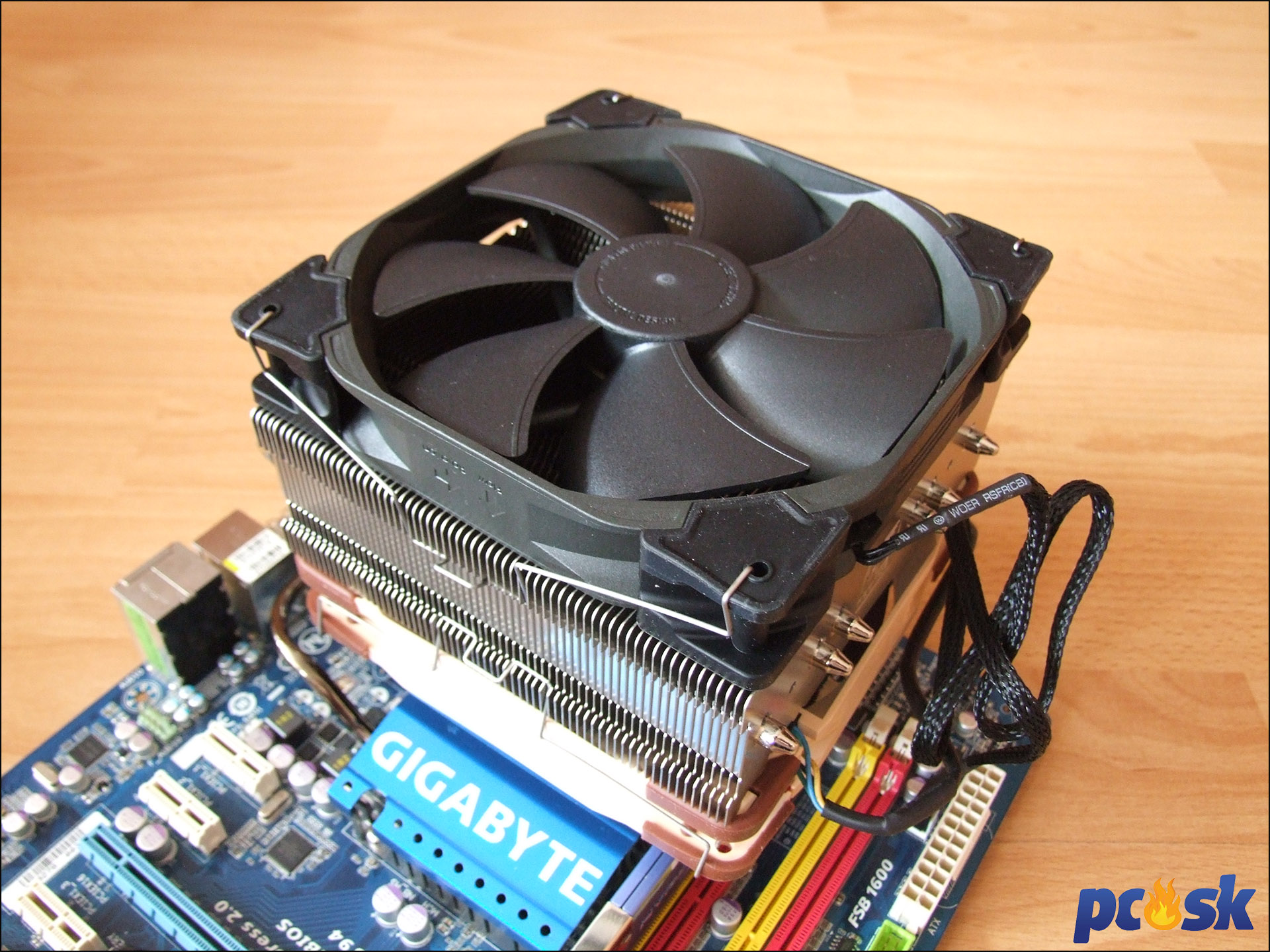

U NH-C14 bol súčasťou balenia aj druhý 14cm ventilátor, teraz tomu tak už nie je. Ak však máte aj druhý 140mm ventilátor, môžete ho s pomocou pribalených spôn osadiť a vytvoriť aj push/pull zapojenie. V tomto prípade bude už chladič pomerne veľký, no vzrastie aj chladiaci výkon.

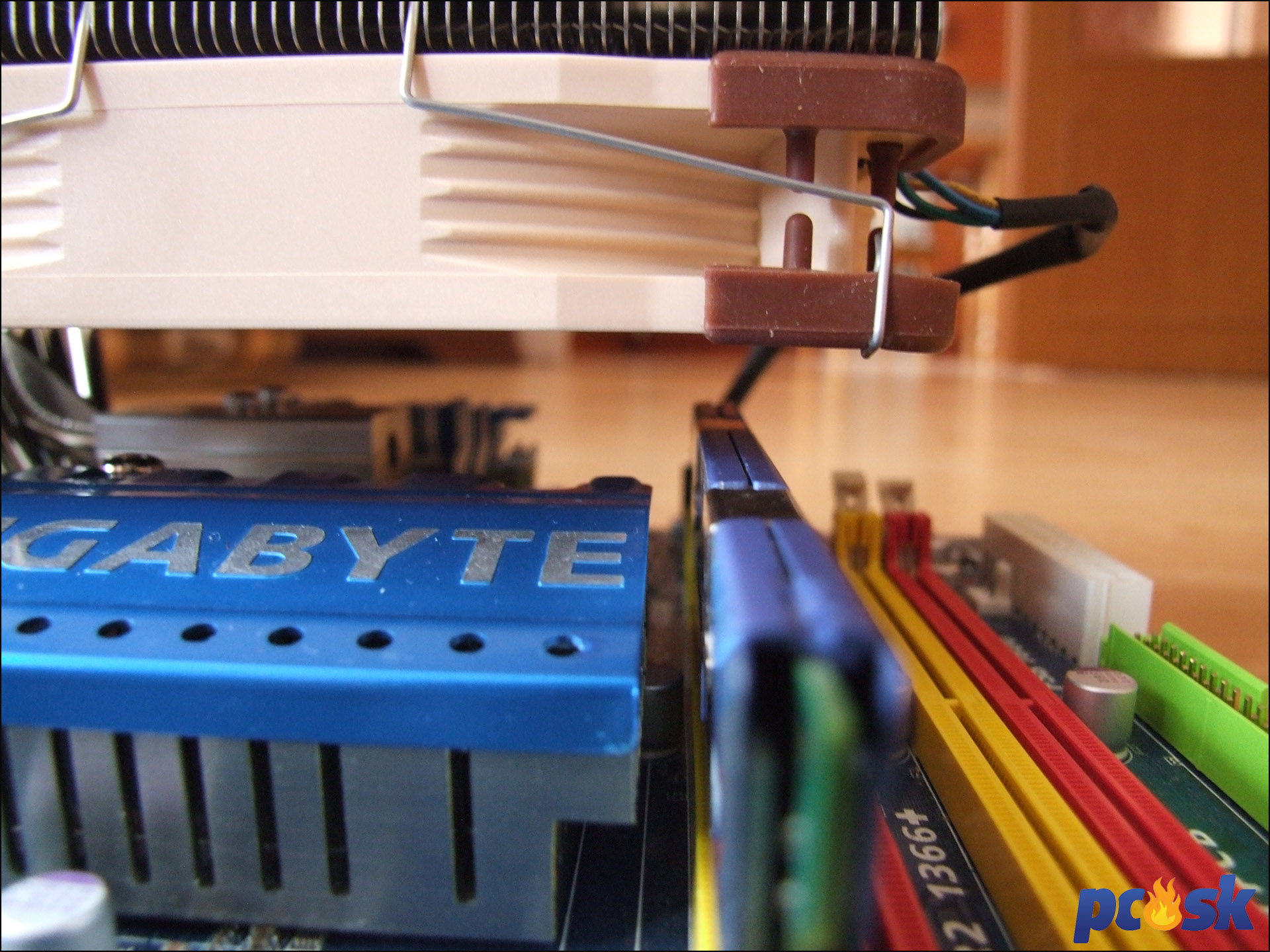

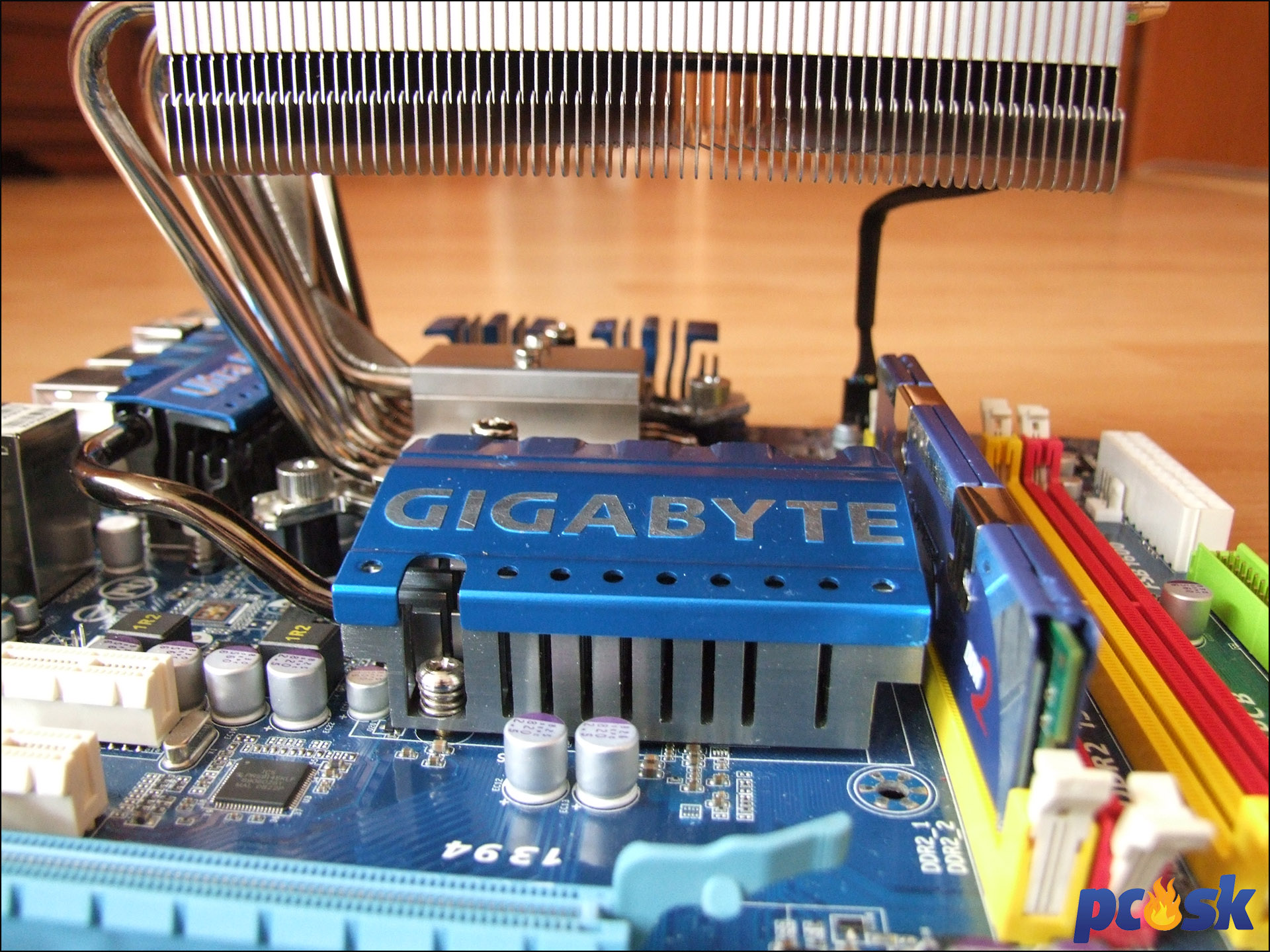

Nech sa rozhodnete pre akékoľvek zapojenie počítajte s tým, že chladič bude zasahovať nad pamäťové sloty. Vďaka vysokej polohe pasívu to však nebude problém pre väčšinu operačných pamätí.
