Balenie dosky farebne kopíruje aj dizajn dosky. Čierne PCB so 6 vrstvami dopĺňajú žlté prvky na pasívoch. Zaujímavo pôsobí najmä žlté M na pasíve PCH a žlté „emka“ na bokoch pasívu nad VRM. Zadná strana neobsahuje nič netradičné.







Patici LGA1150 robí spoločnosť 12-fázové napájanie riadené regulátorom ISL 6388 od Intersil. Okolie patice je pomerne čisté aby bolo možné jednoducho použiť izoláciu pre tekutý dusík. Paticu tiež obklopujú 3 pomerne mohutné pasívy, ktoré sú medzi sebou prepojené jednou heatpipes. Chladiaci účinok však zabezpečujú 2 z nich, „južný“ pasív nechladí nič a je niekoľko milimetrov nad PCB. Slúži tak zrejme pre zväčšenie chladiacej plochy.







Odmontovaním 6 skrutiek sa ukáže celá napájacia kaskáda v plnej kráse. Trojicou pasívov prechádza mohutná heatpipe. Ďalšie 4 skrutky držia pasív nad PCH.







Keď už je toľko reč o chladení, tak na dosku by ste nemali mať problém namontovať akékoľvek kompatibilné vzduchové, či vodné chladenie. Doska je uvíta aj komíny pre tekutý dusík.







Pre ventilátory na chladenie CPU sú pripravené dva 4-pinové konektory. Hlavný je blízko patice, sekundárny až za DIMM slotmi. Pri hlavnom konektore je množstvo konektorov a jumperov, ktoré využijú zrejme iba extrémni overclockeri.





Dokopy je na doske 5 štvorpinových konektorov pre ventilátory.





Aj pod paticou je skupinka malých konektorov a jumperov, ktoré v manuáli nenájdete. JBAT1 slúži pre vymazanie CMOS, JCI1 poslúži po pripojení k skrini pre sledovanie vniknutia do skrine a JISP1 je header pre diagnostiku.





Napájanie procesora môžu zabezpečovať hneď dva EATX konektory. Okrem klasického 8-pinového konektora má totiž doska aj prídavný 4-pinový EATX 12V konektor. Vzhľadom na spotrebu procesorov do LGA1150 patice ide možno o trochu zbytočný konektor, niekto ho však možno pri masívom pretaktovaní využije.





DIMM sloty pre operačné pamäte sú 4 a pojmu maximálne 32GB DDR3 pamätí s frekvenciou 3300MHz pri pretaktovaní. Prítomná je podpora dvojkanálového zapojenia, pre ktoré primárne využívajte 2. a 4. kanál v prípade 2 modulov. Nechýba tiež podpora non-ECC pamätí a XMP profilov. Aretačné poistky sú z oboch strán.





ATX konektor napájania dosky je na tradičnom mieste a vedľa neho je o čosi menší konektor meracích bodov napätia V-Check Points 2. Ten slúži pre zmeranie presných a aktuálnych hodnôt napätí, musíte však mať multimeter.





Interný USB 3.0 konektor je a jeden a zabezpečí vám vyvedenie 2 USB 3.0 portov na predný panel. Konektor je natočený o 90°C.









Pre disky môžete využiť 8 SATA3 portov. Prvé 2 zľava ovláda radič ASMedia ASM1061 a tieto konektory nepodporujú RAID polia. Zvyšné ovláda čipset a je možné ich kombinovať do RAID polí. Ak zasuniete SSD do M.2 konektora, prídete o 2 SATA porty z čipsetu.





Dizajnovo zaujímavý pasív chladí nielen čipset Intel Z97, ale aj radič ASM1061. Pasív veľmi pevne drží až štvorica skrutiek.

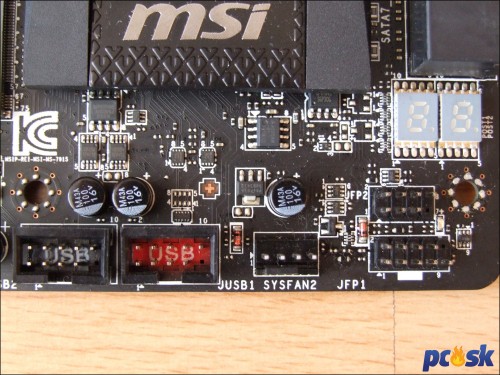

Priestor pod pasívom vypĺňa diagnostický displej, konektory pre pripojenie k počítačovej skrinke, konektor pre systémový ventilátor a dvojica interných USB 2.0 konektorov, s ktorými je možné získať 4 USB 2.0 porty.

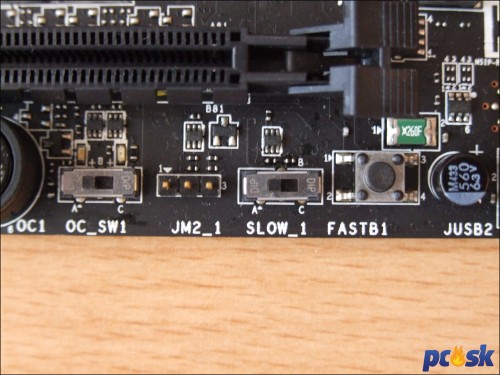

S uvedením Windows 8 nám pribudla funkcia Fast Boot, s ktorou je možné preskočiť možnosť vstúpiť do BIOSu a Windows rýchlejšie nabootuje. Pri ladení systému je však potrebné často navštevovať BIOS a práve pre tento účel sa hodí tlačidlo Go2BIOS. Vedľa neho je tlačidlo SLOW, ktoré zabezpečí naštartovanie systému so stabilnou frekvenciou tak, aby sa predišlo zrúteniu systému. Ďalej je tu jumper JM2_1, ktorý slúži pre definovanie režimu pre M.2 slot medzi SATA a PCIe režimom. Z drobných prepínačov je tu ešte OC Genie Mode prepínač, ktorý súvisí s OC Genie tlačidlom. Tento prepínač totiž definuje, podľa akého „stupňa“ bude systém pretaktovaný cez OC Genie tlačidlo. Natívna poloha je Gear 1, ktorá zabezpečí iba mierne pretaktovanie s OC Genie. Prepnutím do polohy Gear 2 dôjde k významnejšiemu pretaktovaniu cez OC Genie.





Skupina veľkých tlačidiel uzatvára tlačidlovú výbavu dosku. Najväčším tlačidlom je OC Genie pre automatické pretaktovanie. Stačí tlačidlo stlačiť keď je počítač vypnutý a systém sa sám po zapnutí pretaktuje. Tlačidlo je po aktivácii podsvietené. Tlačidlá + a – slúžia pre zmenu BCLK počas bežnej prevádzky počítača. Každé stlačenie tlačidla zvýši, resp. zníži frekvenciu BCLK o 1MHz. Nakoniec sú tu ešte tlačidlá pre reset a zapnutie dosky.







Audio časťou je Audio Boost (bez čísla 2). Tá sa od Audio Boost 2 líši v podstate iba tým, že nemá japonské, pozlátené Nichicon kondenzátory, ale obyčajnejšie Nippon. Kodek Realtek ALC1150, dvojica zosilňovačov, EMI štít a izolácia od zvyšku PCB však zostáva. Na kraji je AAFP konektor pre vyvedenie audia na predný panel.







Obďaleč je archaický konektor pre pripojenie TPM modulu a veľký Nuvoton NCT6792 čip pre monitoring otáčok ventilátorov a teplôt.





Rozširujúcich slotov má doska 7. Poskytne 3 krátke PCIe 2.0 x1 sloty a 4 PCIe x16 sloty. 3 z nich sú štandardu 3.0, jeden s inou zámkou je PCIe 2.0 x16 slot pracujúci maximálne v režime x4. Pri jeho okupácii prídete o všetky 2 PCIe x1 sloty. Doska podporuje aj 2-Way SLI a 3-Way CrossFireX zapojenie grafických kariet. Linky sa rozdelia v pomeroch x16, x8/x8 alebo x8/x4/x4. Priestor medzi PCIe slotmi je dostatočný aj pre robustné karty.

Posledný krátky PCIe x1 slot je otvorený, aby bolo možné osadiť aj dlhšie karty patriace do x16 slotu.







Medzi PCIe 2.0 x16 a PCIe 3.0 x16 slotom sa ukryl Thunderbolt header pre pripojenie Thunderbolt karty.





Medzi iné PCIe sloty sa ukryl M.2 slot s maximálnou rýchlosťou 10Gbps. Ten zdieľa 2 linky s dvojicou SATA portov a pri jeho využití tak o tieto 2 porty prídete. M.2 slot podporuje ako SATA tak i PCIe režim. Zapojíte do neho SSD s dĺžkou 4,2cm, 6cm alebo 8cm. S prídavnou kartou je z neho možné urobiť SATA Express slot, ale prečo by to niekto robil...





O rozdelenie PCIe liniek sa postarajú deličky P13PCIE.





Pri prvom PCIe x1 slote je prídavný 6-pinový EATX konektor pre dodatočné napájanie PCIe slotov. Vedľa neho je JME1 diagnostický header.





Sieťový radič Intel I218-V je za audio panelom.





ASMedia radič ASM1074 ovláda 4 USB 3.0 porty na zadnom paneli.





Zadný panel je vybavený nasledovne. Ponúkne archaický, kombinovaný PS/2 port, dvojicu USB 2.0 portov, tlačidlo pre vymazanie CMOS, ďalšiu dvojicu USB 2.0 portov, štvoricu USB 3.0 portov z ASM1074 radiča, optický S/PDIF výstup, HDMI, DisplayPort, gigabitový RJ-45 port, dva USB 3.0 porty a panel s audio jackmi. Menšiu výčitku mám k tlačidlu pre vymazanie CMOS, ktoré pri vypnutom počítači svieti na modro. Toto podsvietenie je však na môj vkus až veľmi intenzívne a v tme osvetľuje takmer celú izbu. Navyše sa mi nepodarilo nájsť ani žiadnu položku pre vypnutie podsvietenia v BIOSe.
