Gigabyte Z97MX-Gaming 5 - lacná a šikovná

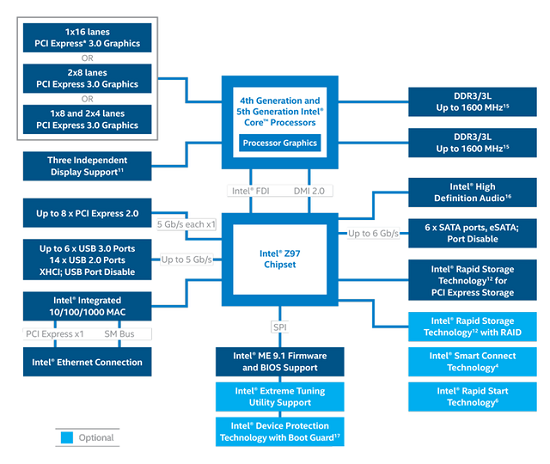

Základná doska v dnešnom teste ťaží z moderného Intel Z97 čipsetu, ktorý prekonáva iba Intel X99 čipset pre fajnšmekrov. Z97 oproti minulému Z87 neprináša príliš veľa markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.





PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.

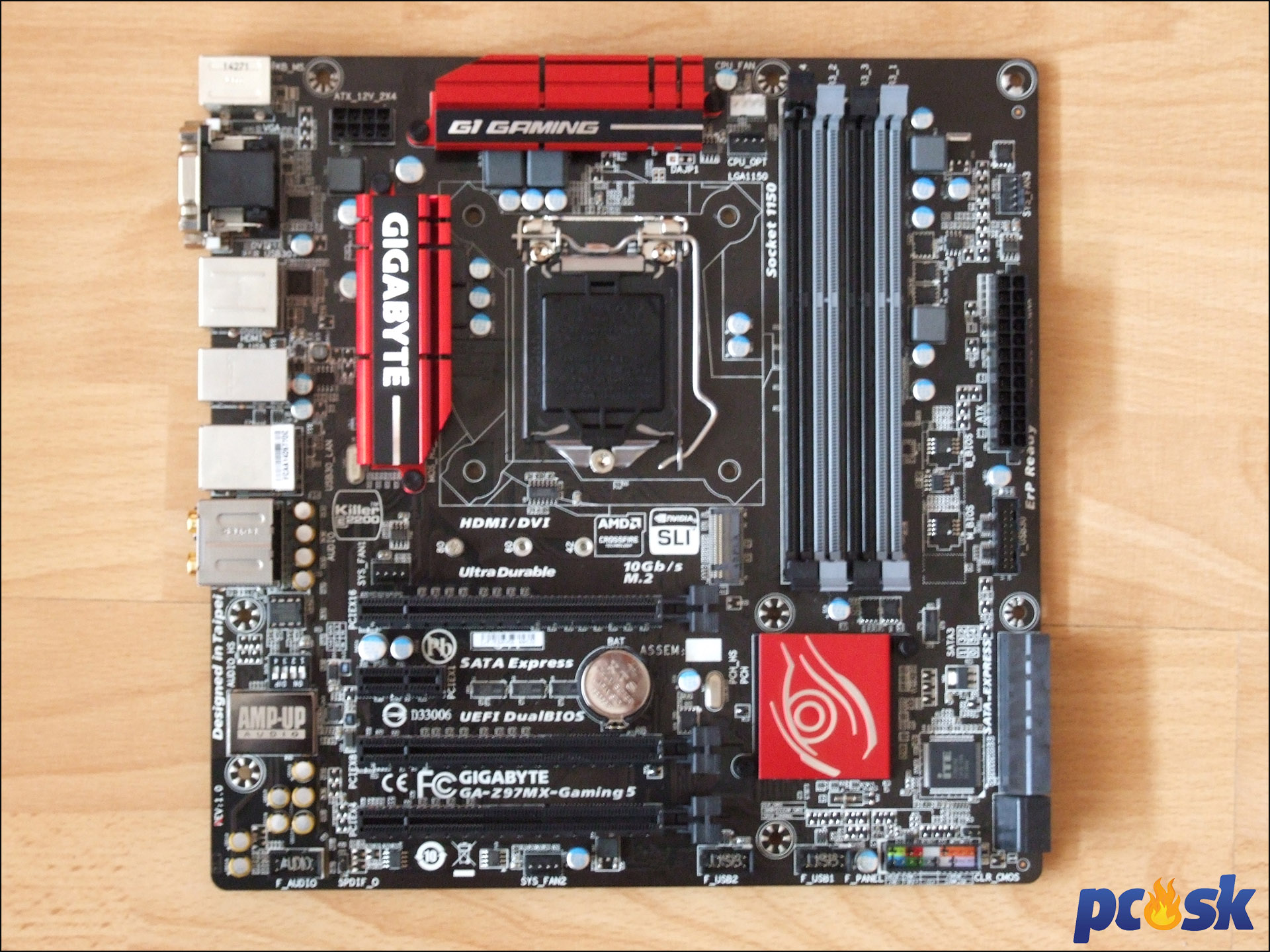

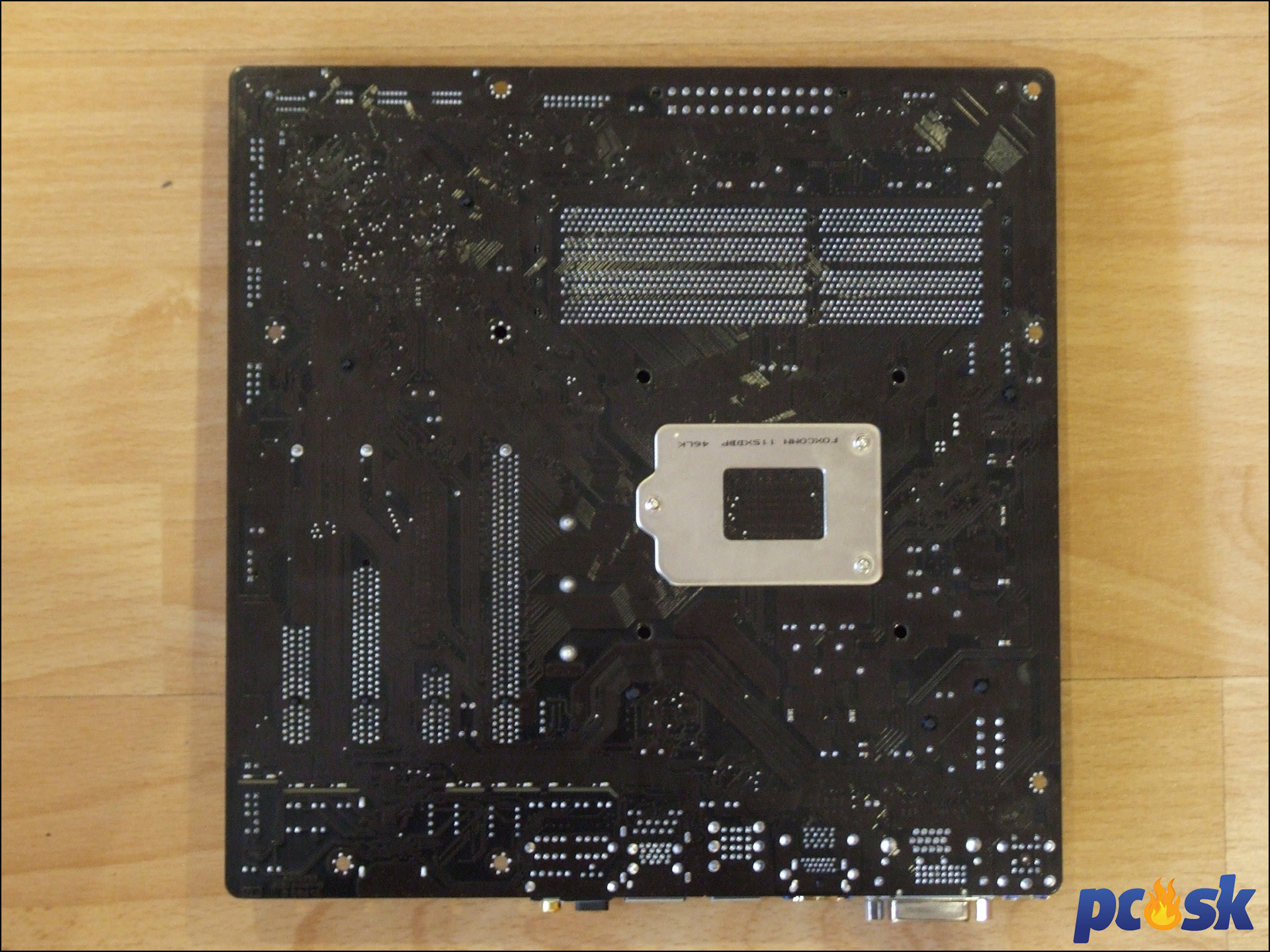

Herná doska je vyvedená v čierno-červenom kabáte, pričom červené sú pasívy nad VRM a PCH. Zadná strana PCB prezradí hlavne pripojenie PCIe slotov. PCB tvorí 6 vrstiev a je pomerne pevné. Layout dosky je tradičný a všetky konektory sú dobre dostupné na kraji dosky.

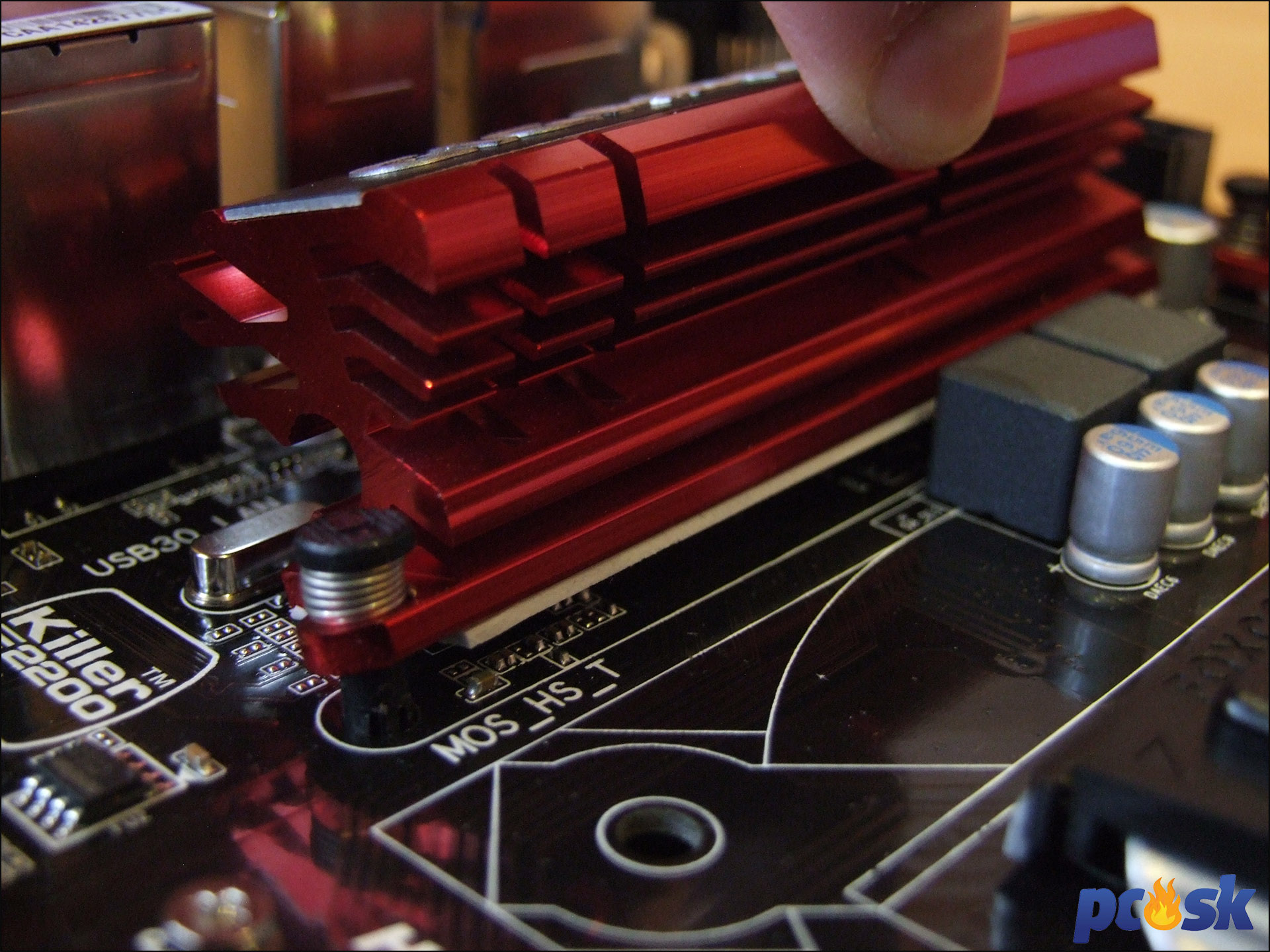

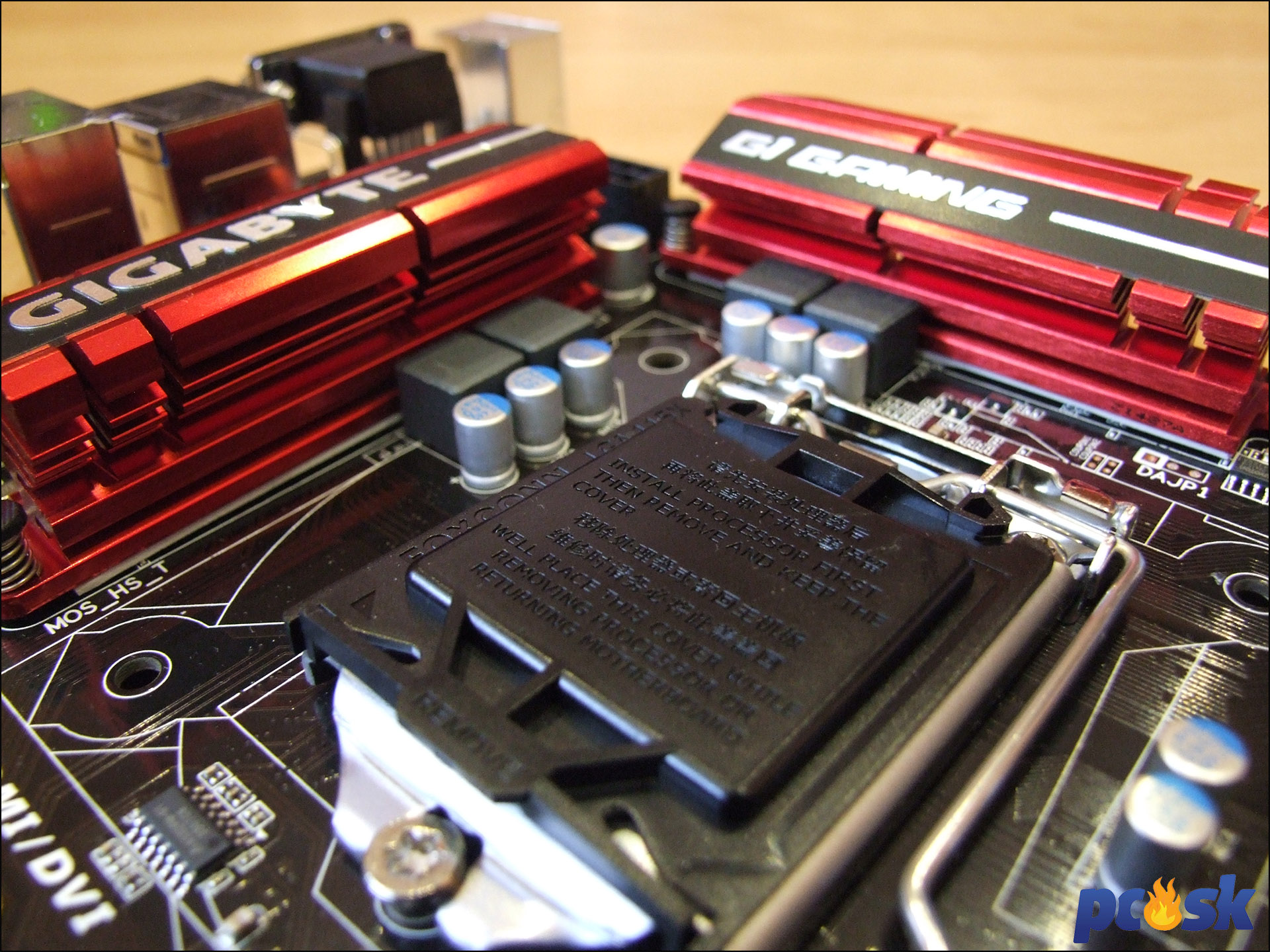

Dostávame sa k oblasti procesora. Ten zapadne do patice LGA1150. Spoločnosť mu budú robiť iba 4 fázy digitálneho napájania. Na masívne pretaktovanie tak doska zrejme najvhodnejšia nebude. Čo sa mi však nepáčilo viac je uchytenie pasívov. Tie držia iba plastové push-piny a pasívy sú tak pomerne voľné. Stačí jemný tlak a pasívy sú odklonené.

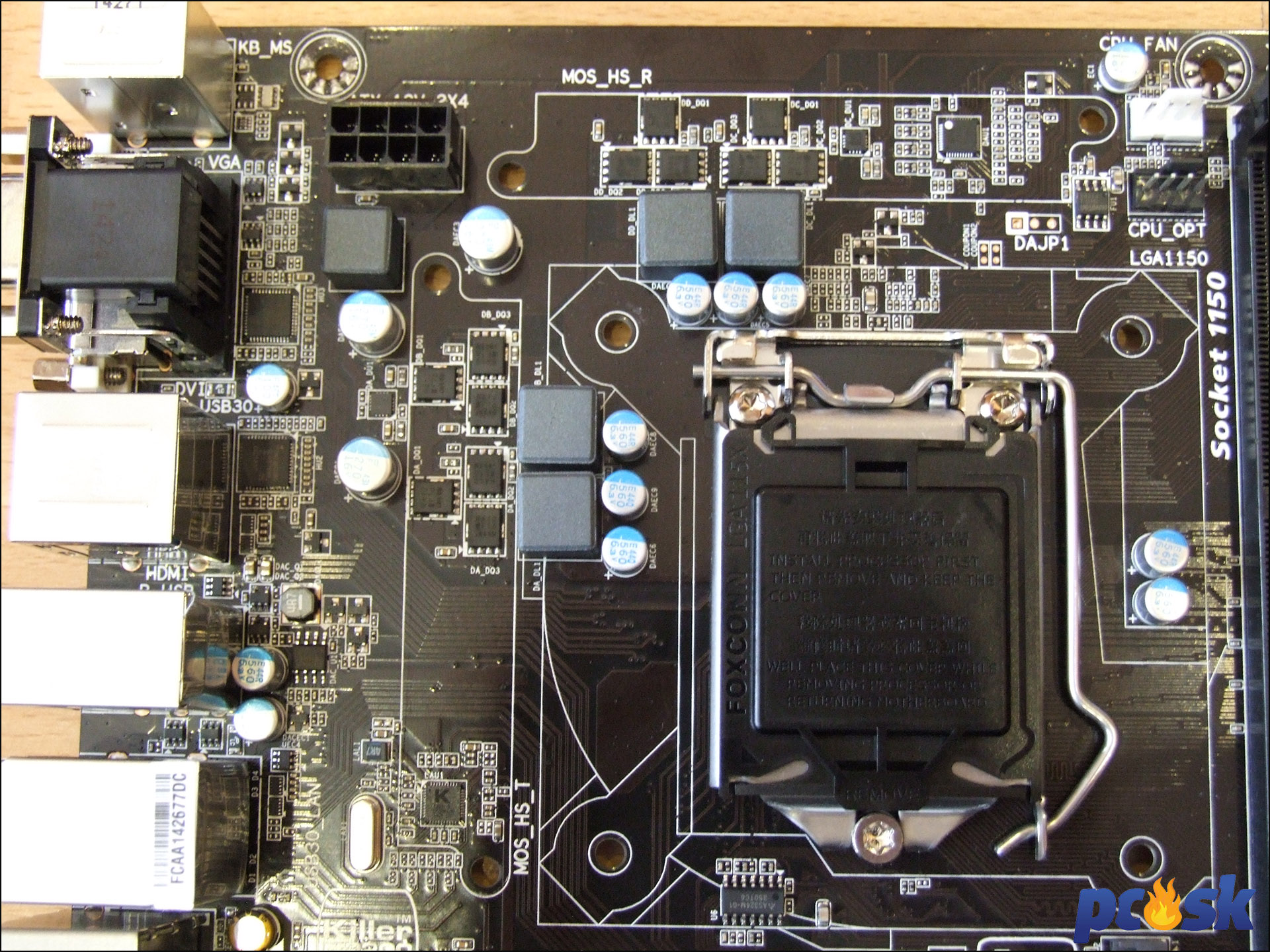

Po zhodení pasívov sa odhalia MOSFETy, ale aj sieťový čip Killer E2201.

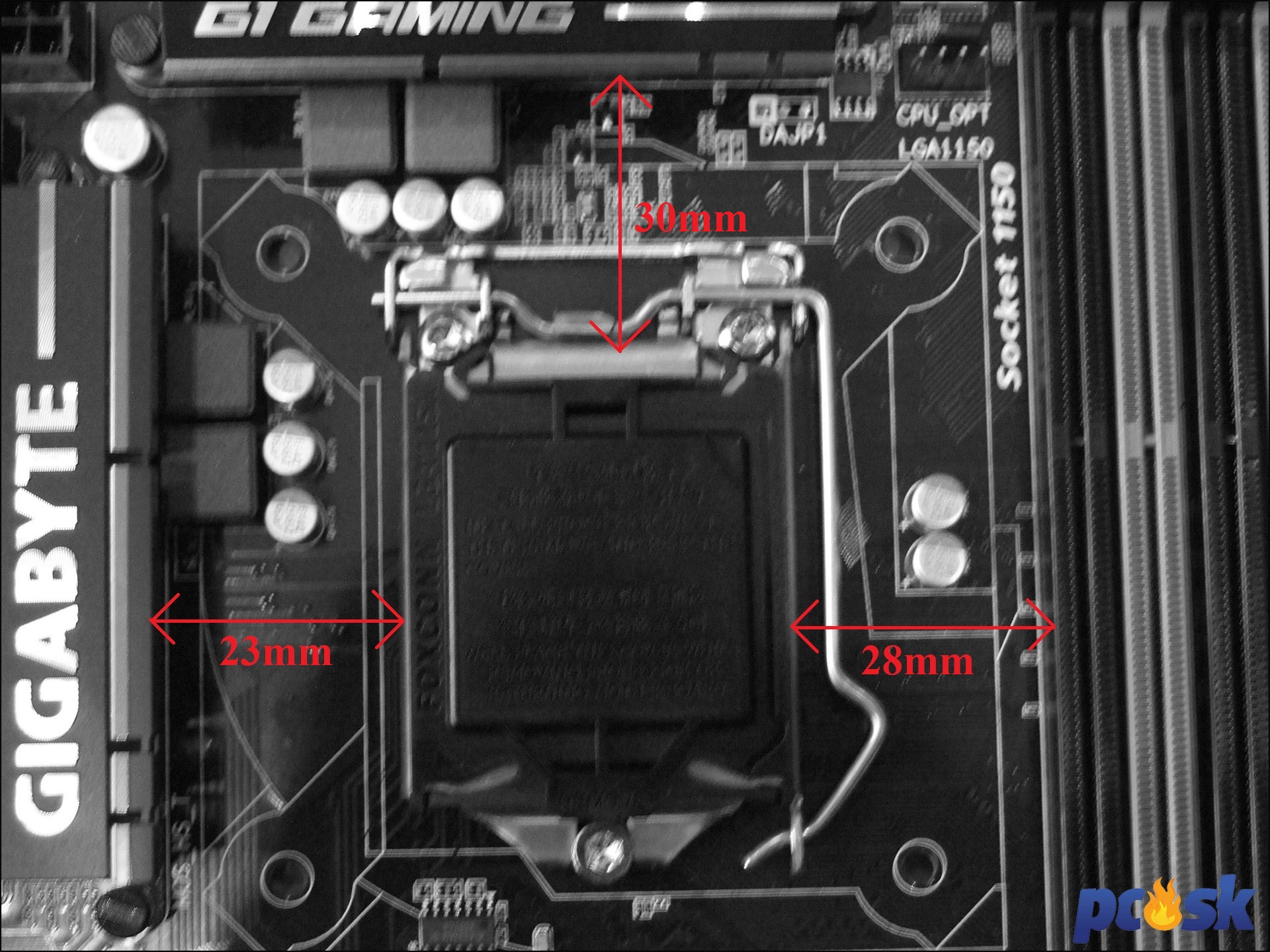

Robustné dvojveže (zvlášť pri osadení krajného ventilátora) môžu kolidovať s vyššími pamäťovými slotmi, preto buďte pri voľbe chladiča opatrní.

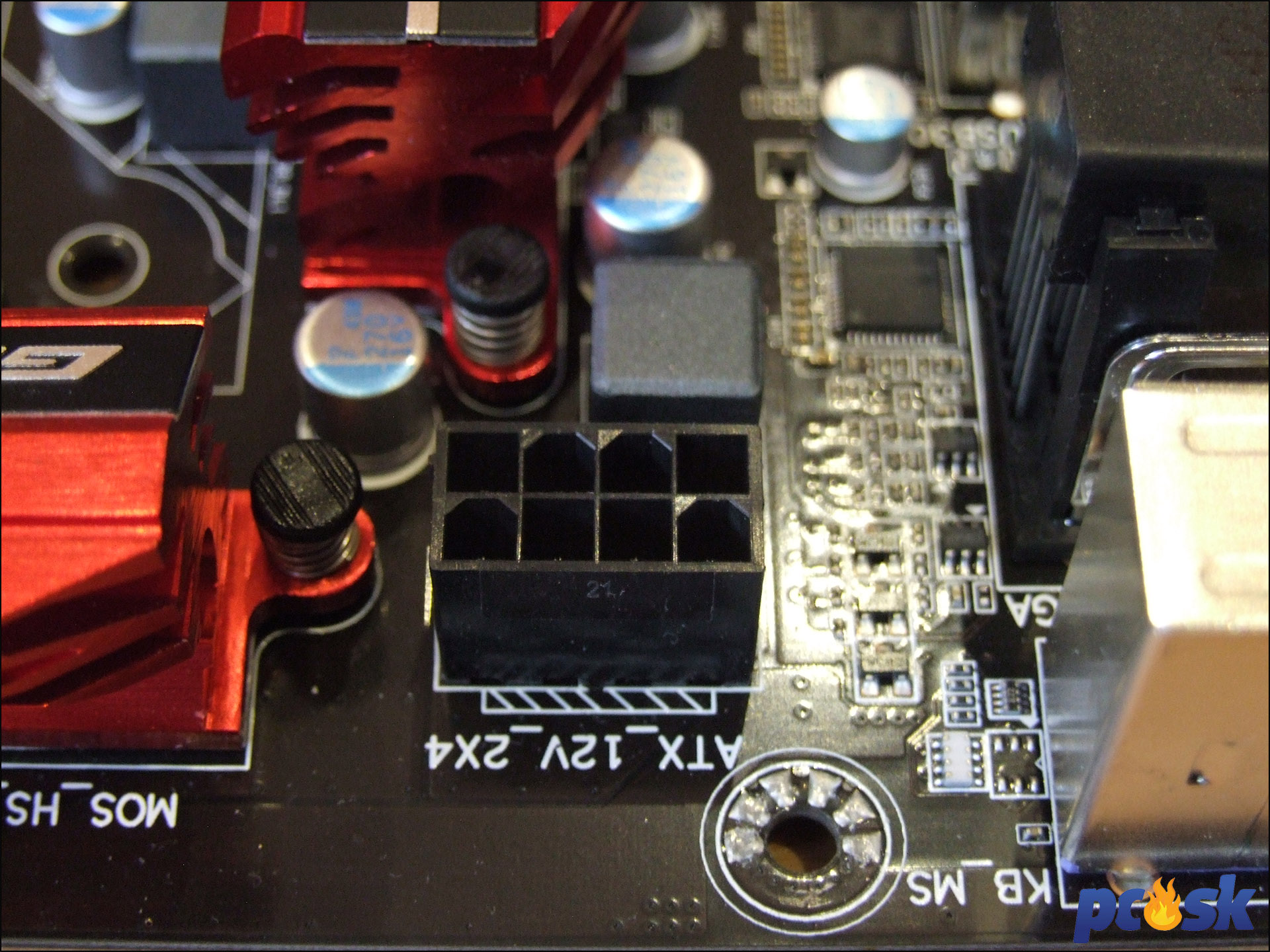

8-pinový EATX konektor napájania procesora je na tradičnom mieste.

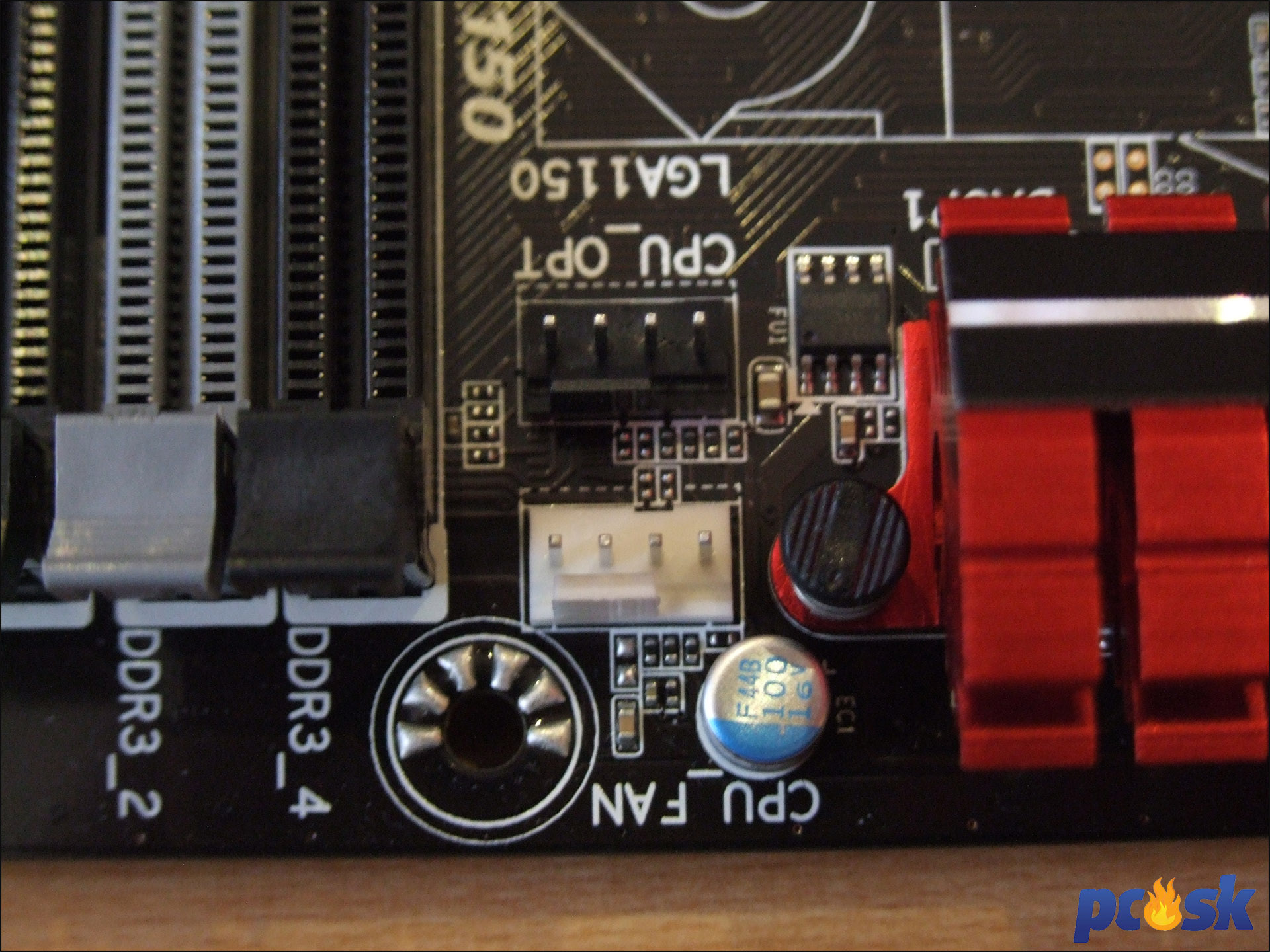

Pre chladenie procesora sú k dispozícii dva 4-pinové konektory. Tým hlavným je biely konektor.

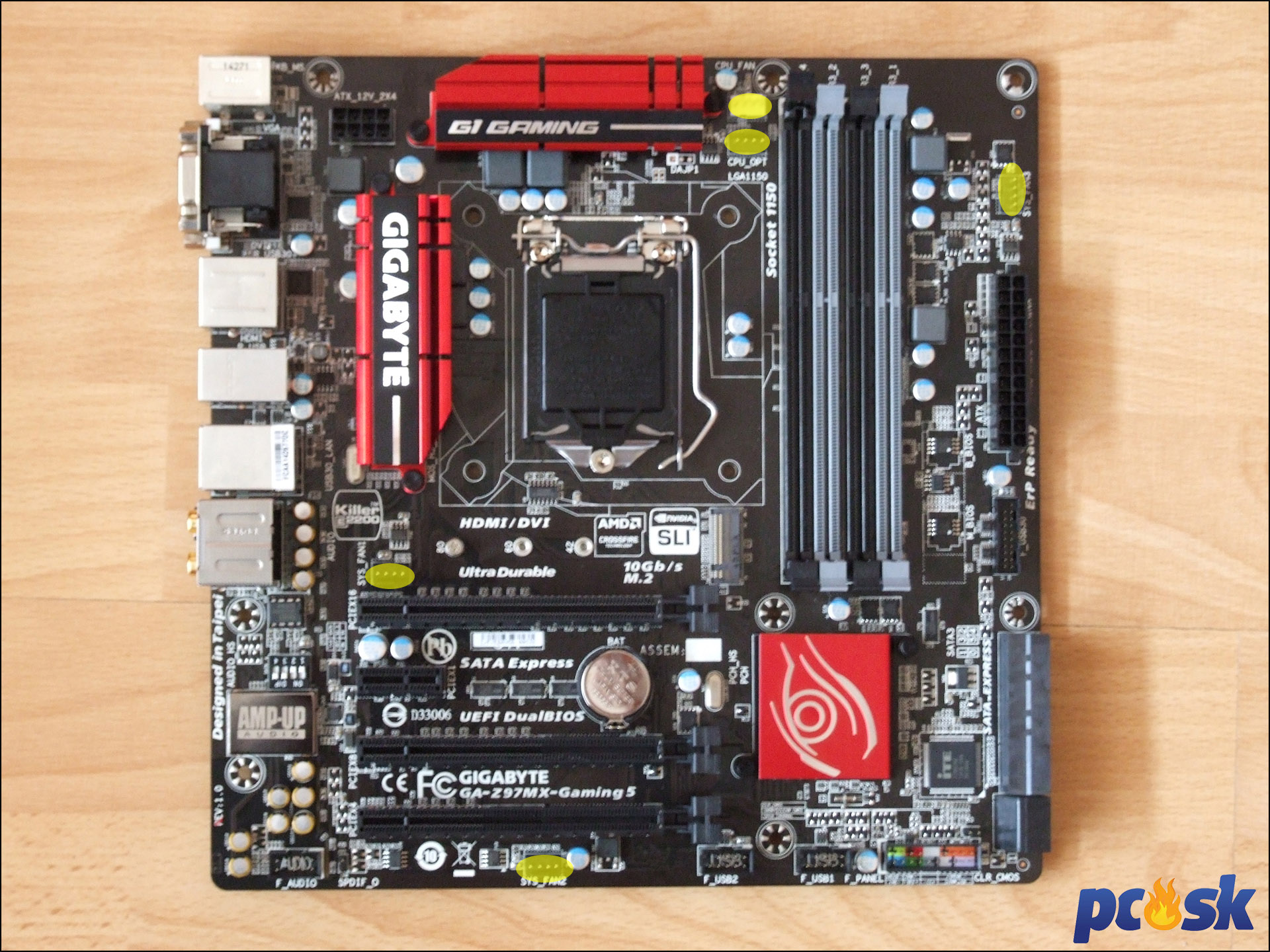

Doska mATX formátu poskytne dostatok konektorov pre ventilátory. Celkovo je ich až 5 a všetky sú 4-pinové.

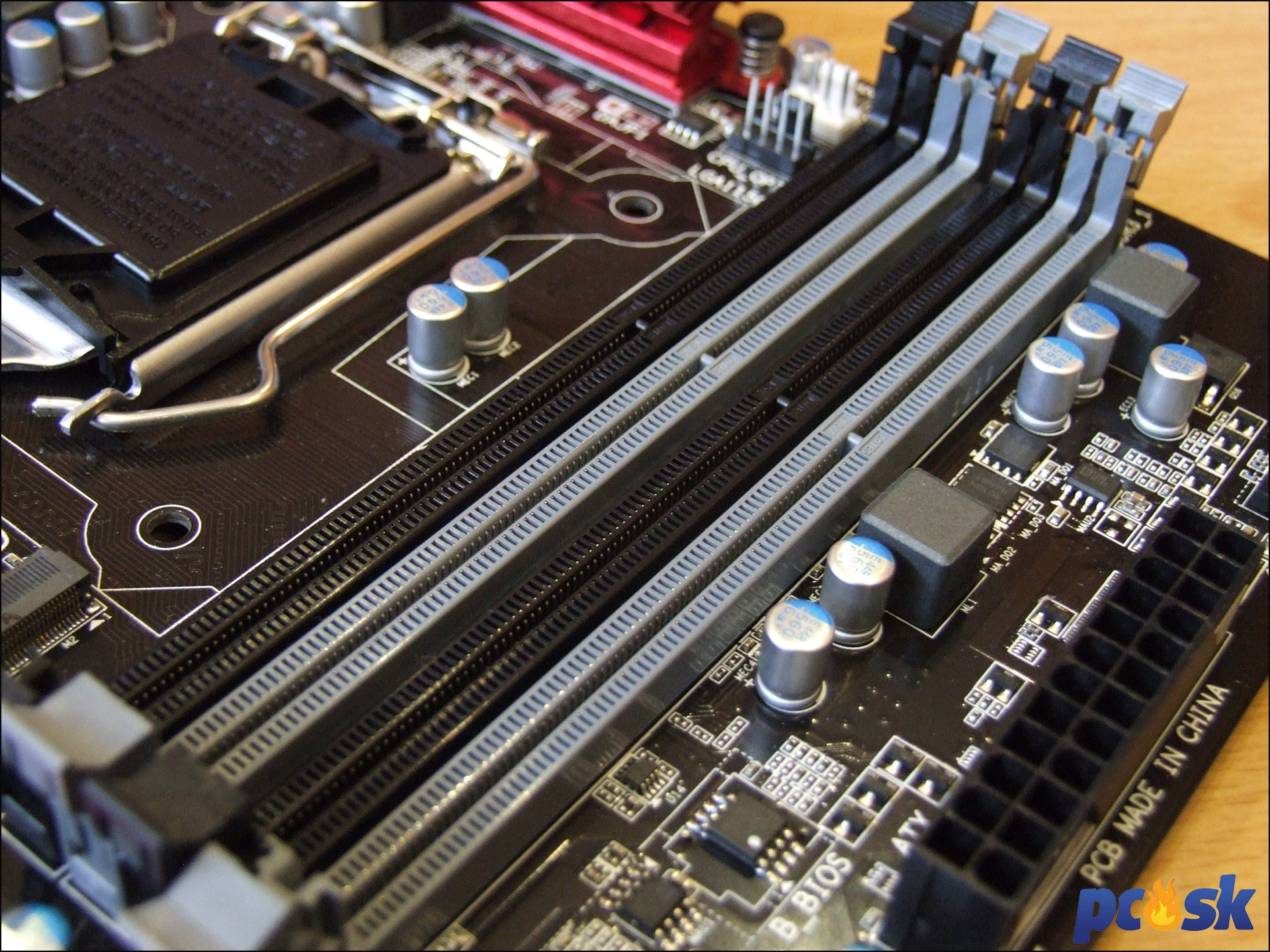

DIMM sloty pre DDR3 operačné pamäte sú 4 a vložíte do nich najviac 32GB pamäte. Pri pretaktovaní by doska mala zniesť frekvenciu aj viac ako 3100MHz. Podporované je samozrejme aj dvojkanálové zapojenie, pre ktoré sú primárne vyhradené sivé sloty. Nechýba podpora non-ECC pamätí či XMP profilov.

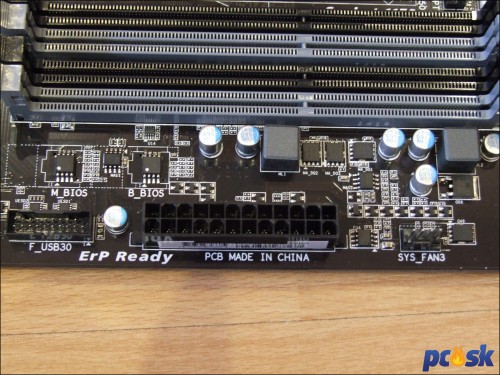

Spoločnosť DIMM slotom robí jeden z trojice konektorov pre systémové ventilátory, 24-pinový konektor napájania a jediný interný USB 3.0 konektor, s ktorého pomocou získate 2 USB 3.0 porty. Za povšimnutie stojí aj dvojica BIOSov. Na doske sa však bohužiaľ nenachádza žiadny prepínač, s ktorým by sa medzi BIOSmi prepínalo. Jeden z BIOSov slúži ako záložný a je možné ho nahrať pri havárii.

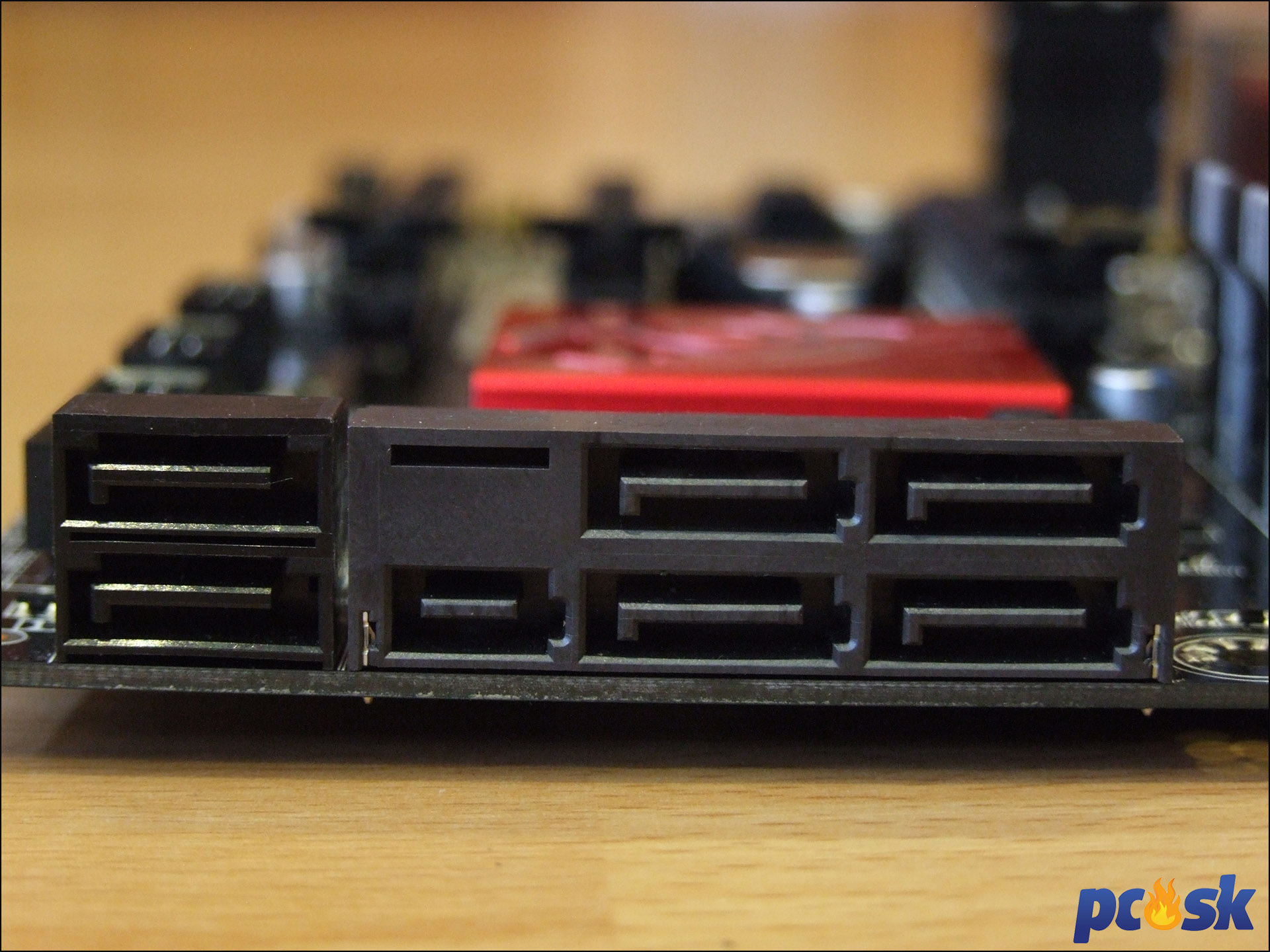

Disky zapojíte do jedného zo 6 SATA3 konektorov. Všetky sú vyvedené z čipsetu a je možné ich kombinovať do RAID0, 1, 5 a 10 polí. Spodné dva porty sú rezervované pre SATA Express (10Gbps). Pre ich využitie je tak potrebné navštíviť BIOS. V prípade, že osadíte disk do M.2 slotu prídete o SATA 4 a 5 porty.

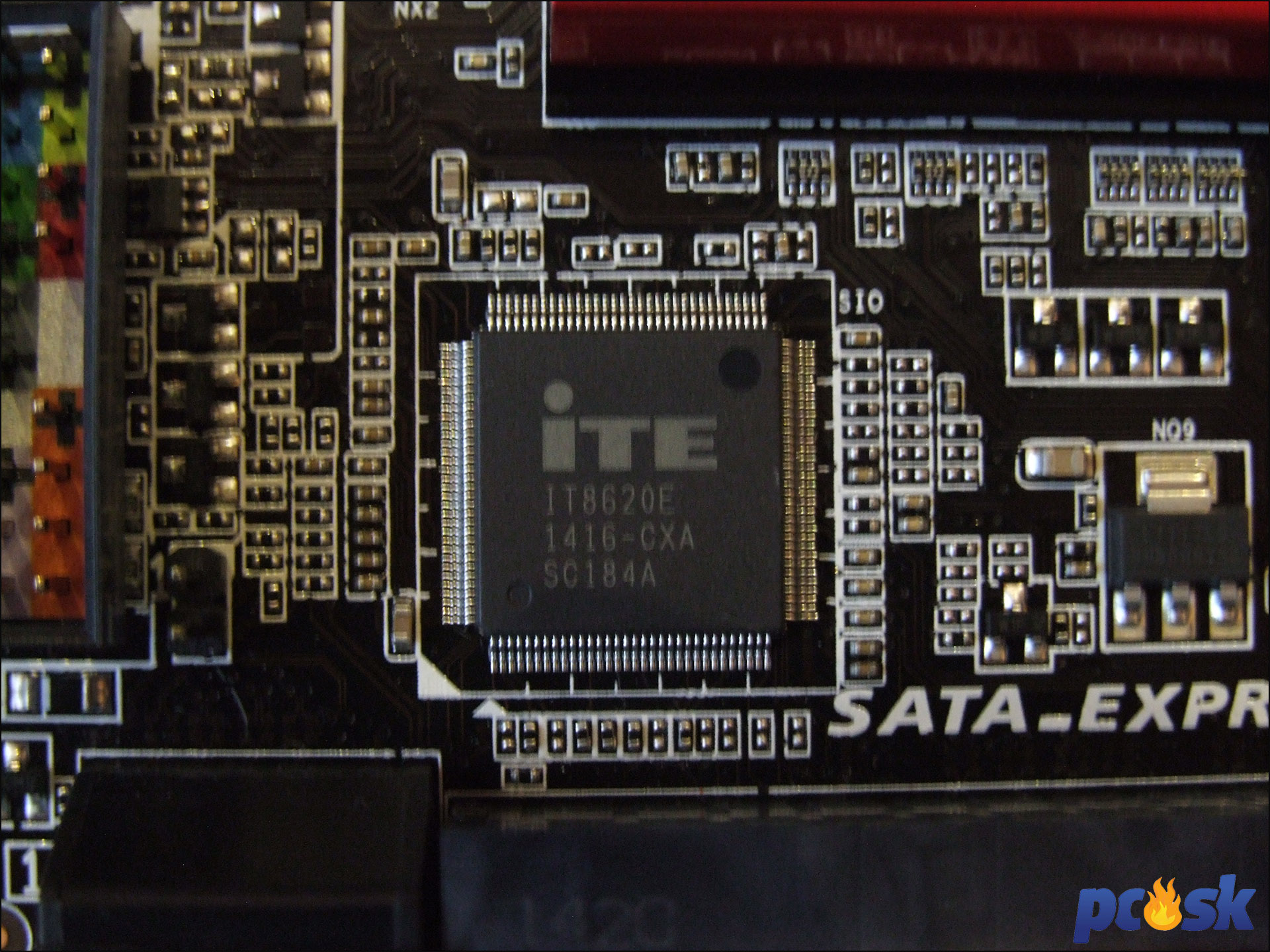

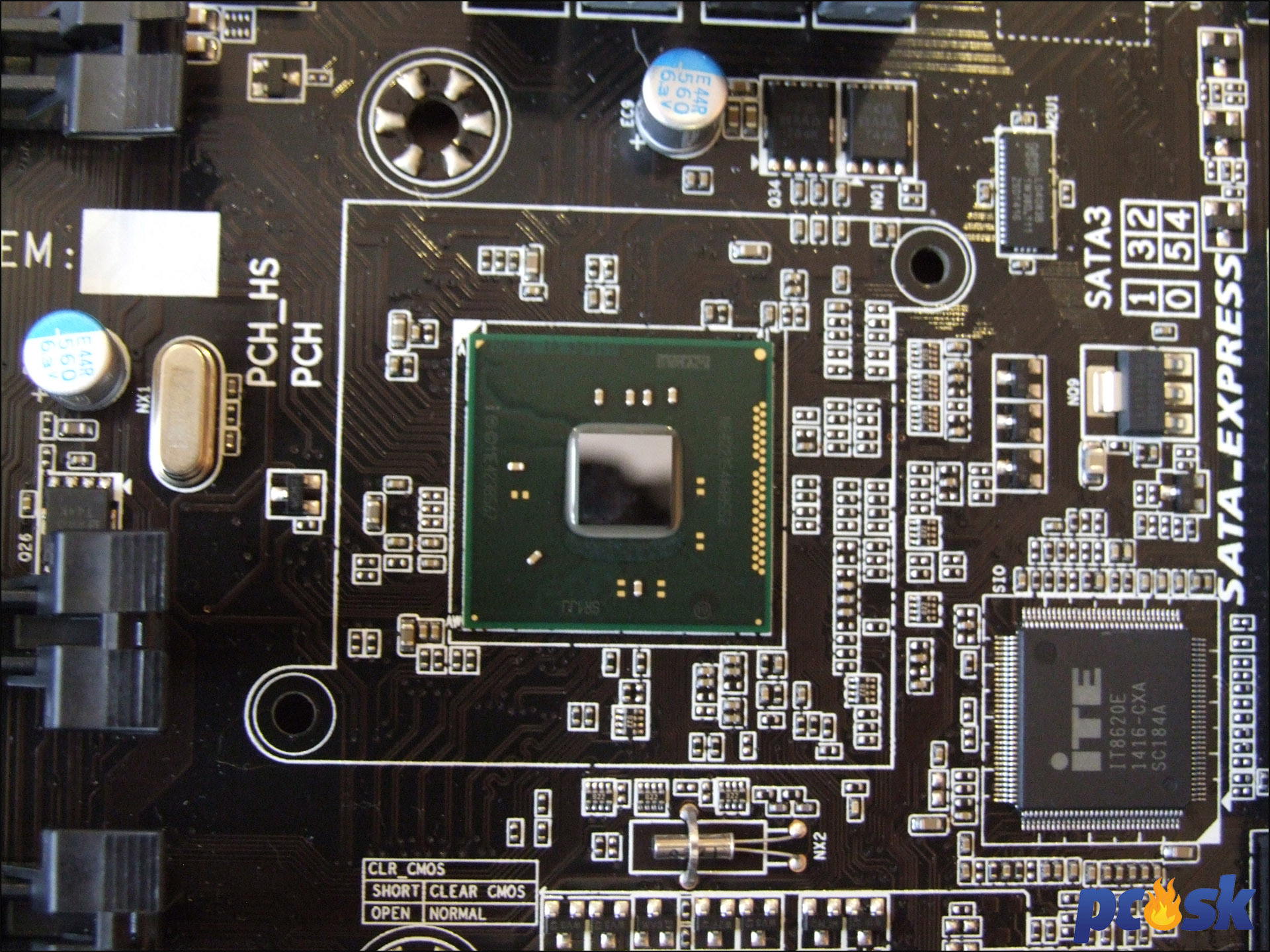

Za panelom zo SATA portami sa ukrýva veľký I/O čip, ktorým nie je Nuvoton, ale ITE IT8620E.





Neprehliadnuteľným je aj pomerne malý pasív nad čipsetom Z97. Ten je opäť chabo upevnený plastovými push-pinmy. Hliníkový pasív neukrýva okrem čipsetu nič zaujímavé.

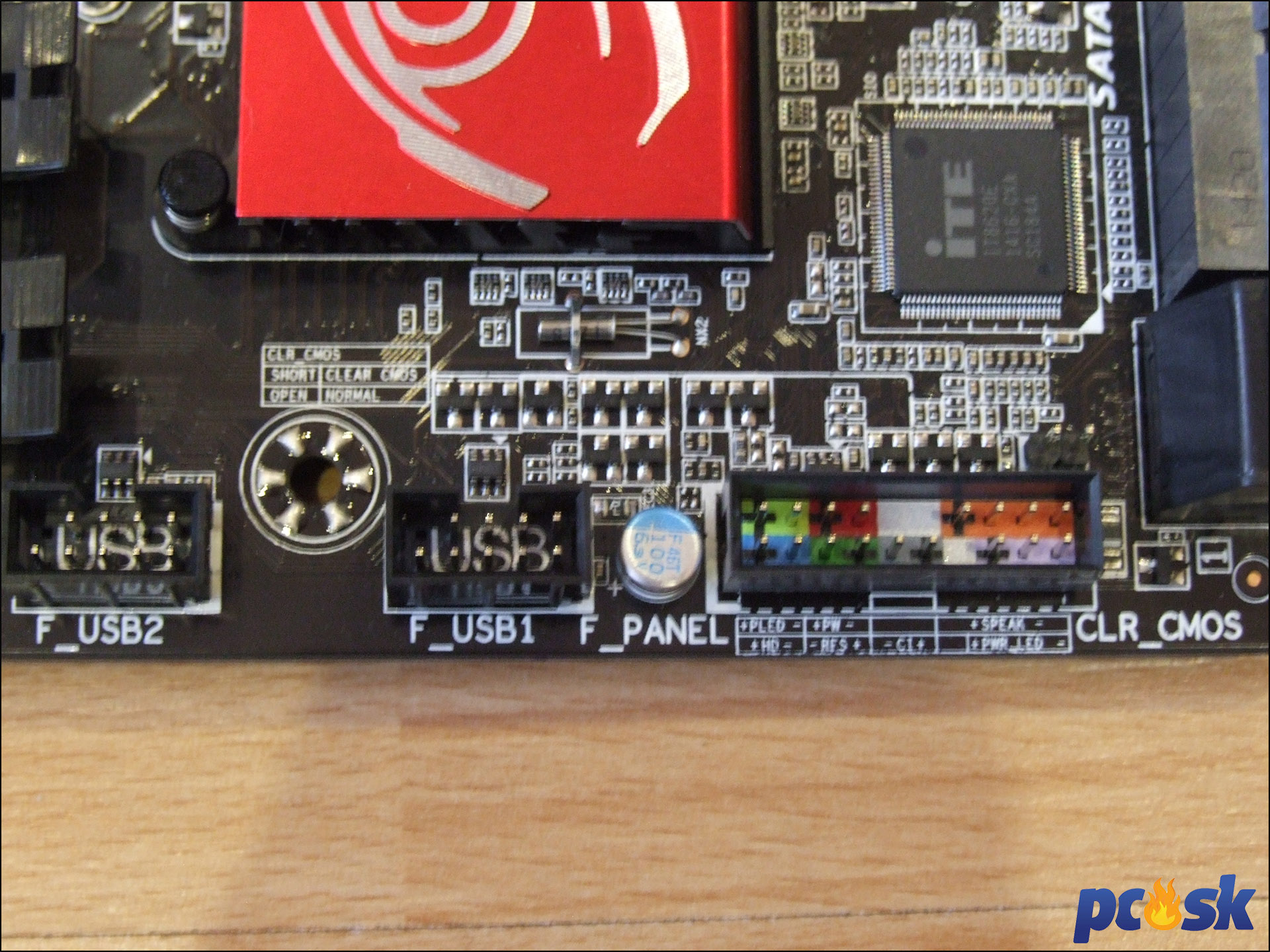

Pravý spodný okraj dosky ponúkne konektor pre pripojenie PC skrine a dvojicu interných USB 2.0 konektorov, s ktorými získate ďalšie 4 USB 2.0 porty. Nad konektorom pre pripojenie PC skrine sa nenápadne ukrýva jumper pre vymazanie CMOS.

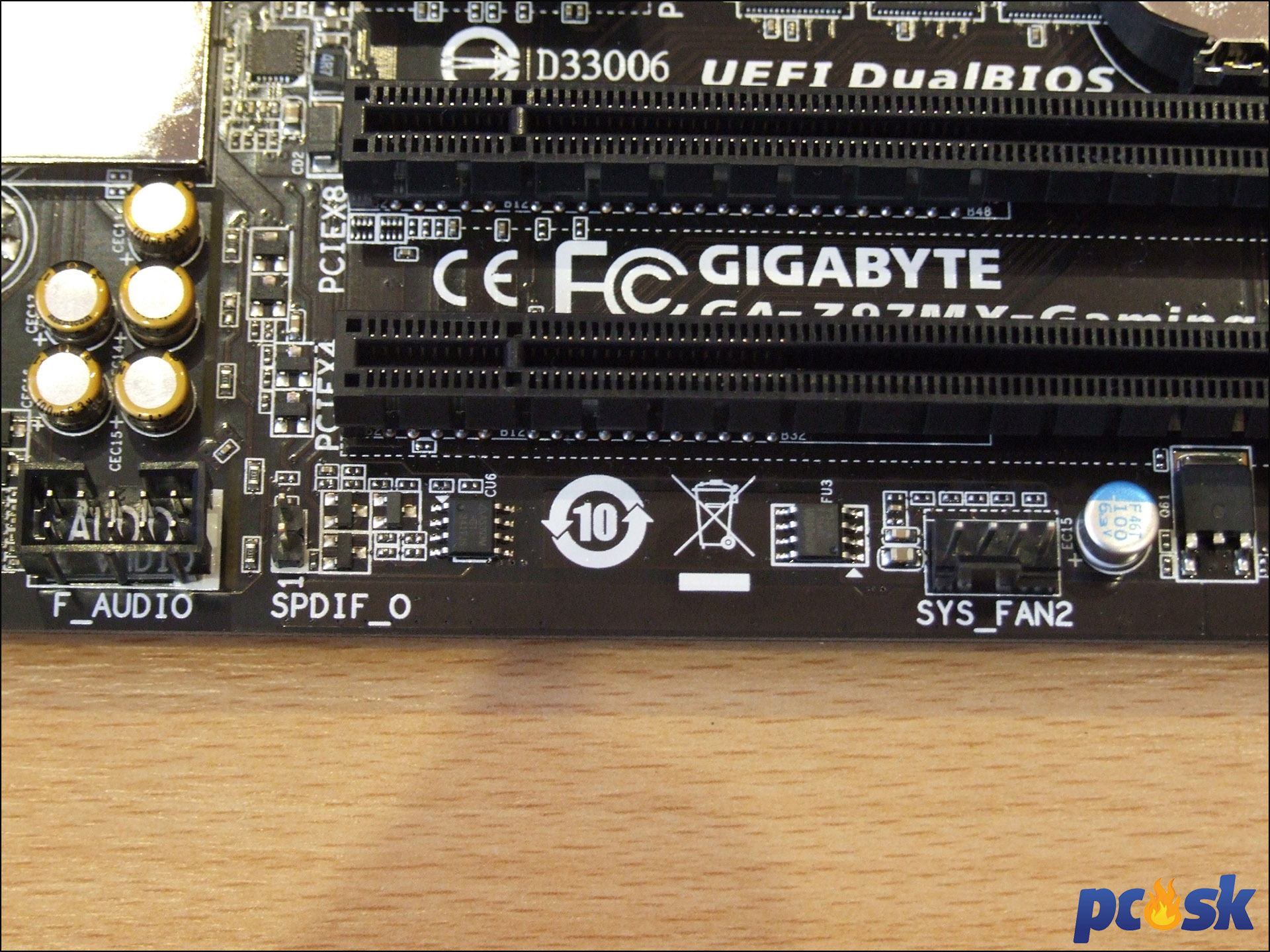

Spodný okraj ďalej nesie ďalší 4-pinový konektor pre systémový ventilátor, SPDIF výstup a AAFP konektor pre vyvedenie audia na predný panel.

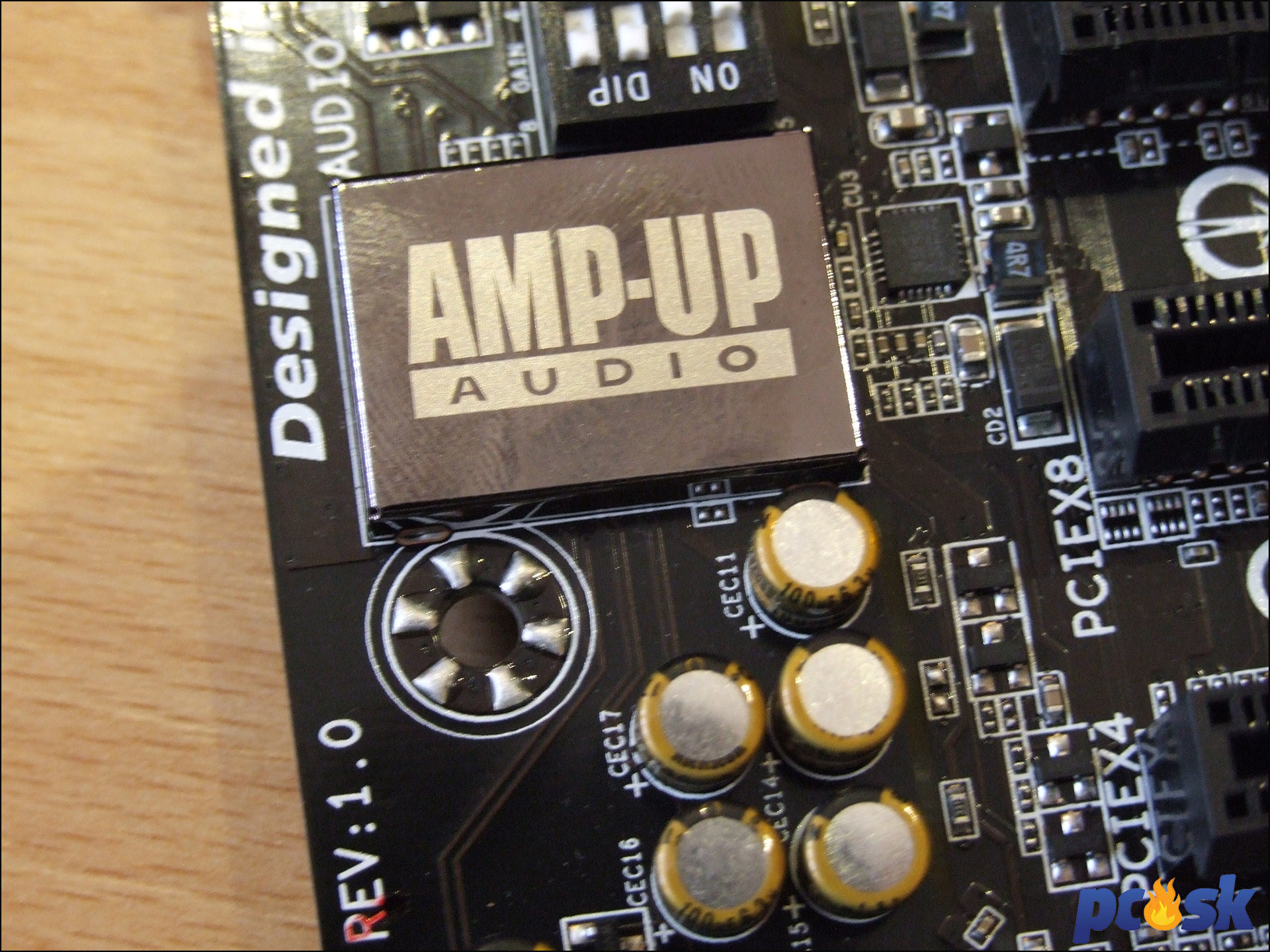

Audio časťou na tejto doske je AMP-UP o čom hrdo hlása nápis na EMI štíte na kodeku. Tým je Realtek ALC1150 so SNR 115dBA. Nechýbajú samozrejme japonské Nichicon kondenzátory a oddelené PCB, ktoré efektne svieti počas prevádzky. Niekomu to však môže prekážať a našťastie je tu možnosť vypnúť podsvietenie v BIOSe.

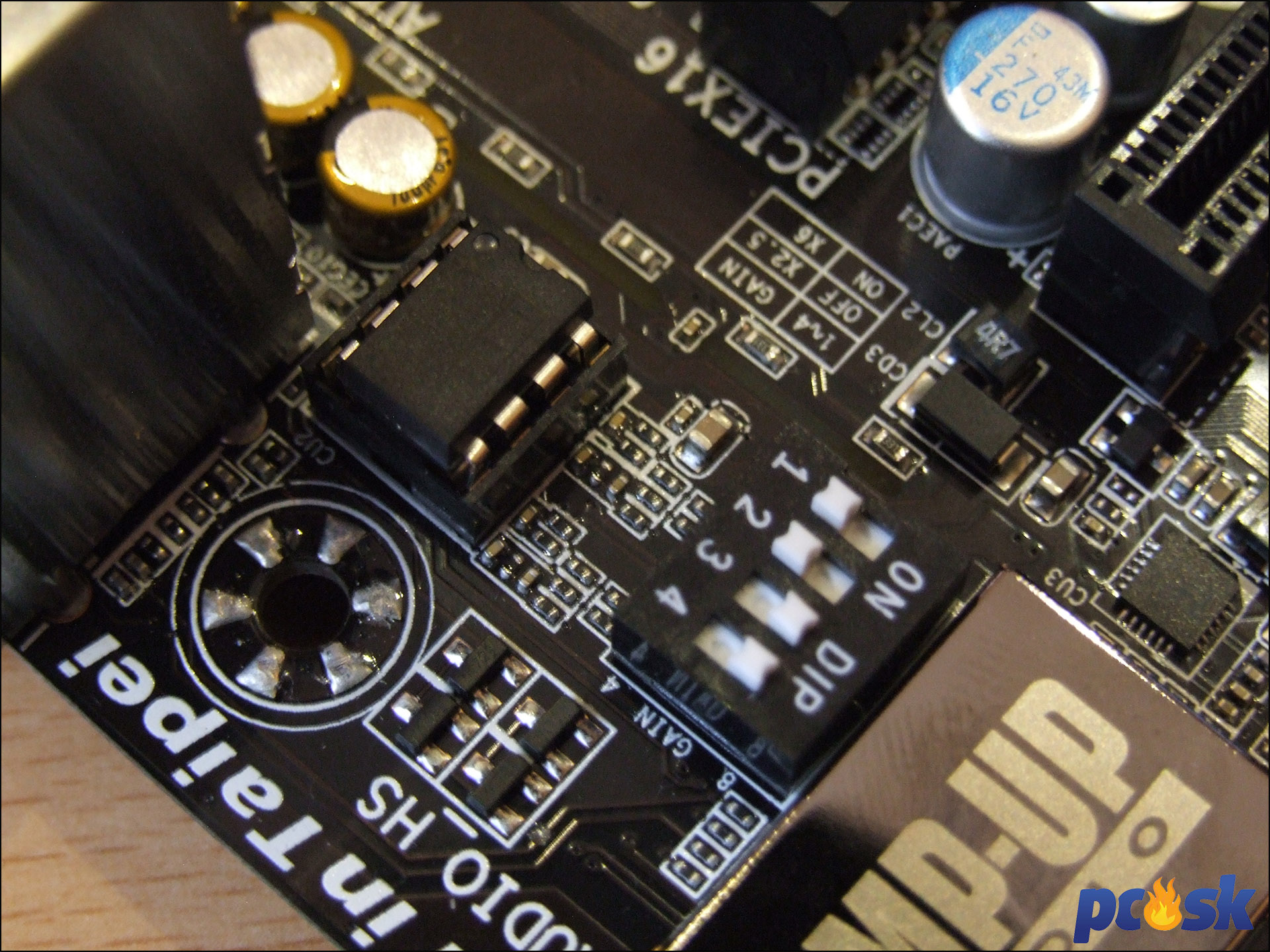

Špecialitkou dosky pre užívateľov s citlivým uchom je vymeniteľný zosilňovač. Na doske je osadený TI OPA2134, no zákazník si môže vložiť vlastný podľa svojich preferencií a upraviť tak zvukový výstup dosky. 4 prepínače pripomínajúce vypínače PCIe liniek slúžia taktiež pre zvuk. Túto funkciu Gigabyte nazýva Gain Boost a je s ňou možné meniť medzi štandardným 2,5x alebo vysokým 6x režimom zosilnenia.

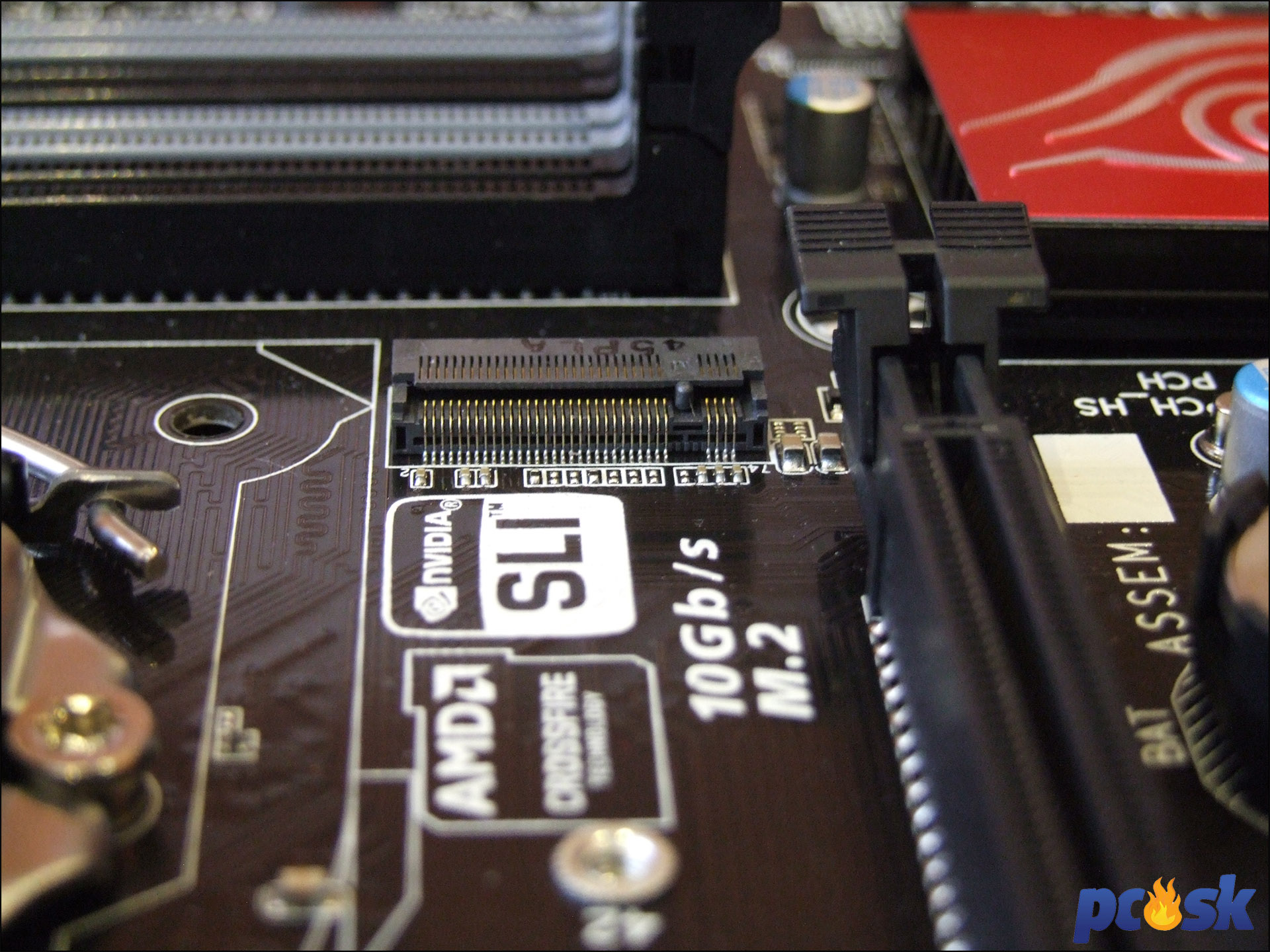

Na dosku mATX formátu si našiel cestu aj M.2 Socket 3 slot s rýchlosťou 10Gbps. Ten podporuje ako SATA3 tak i PCIe režim a osadíte do neho SSD s maximálnou dĺžkou 80mm. Pri jeho využití prídete o 2 SATA3 porty.

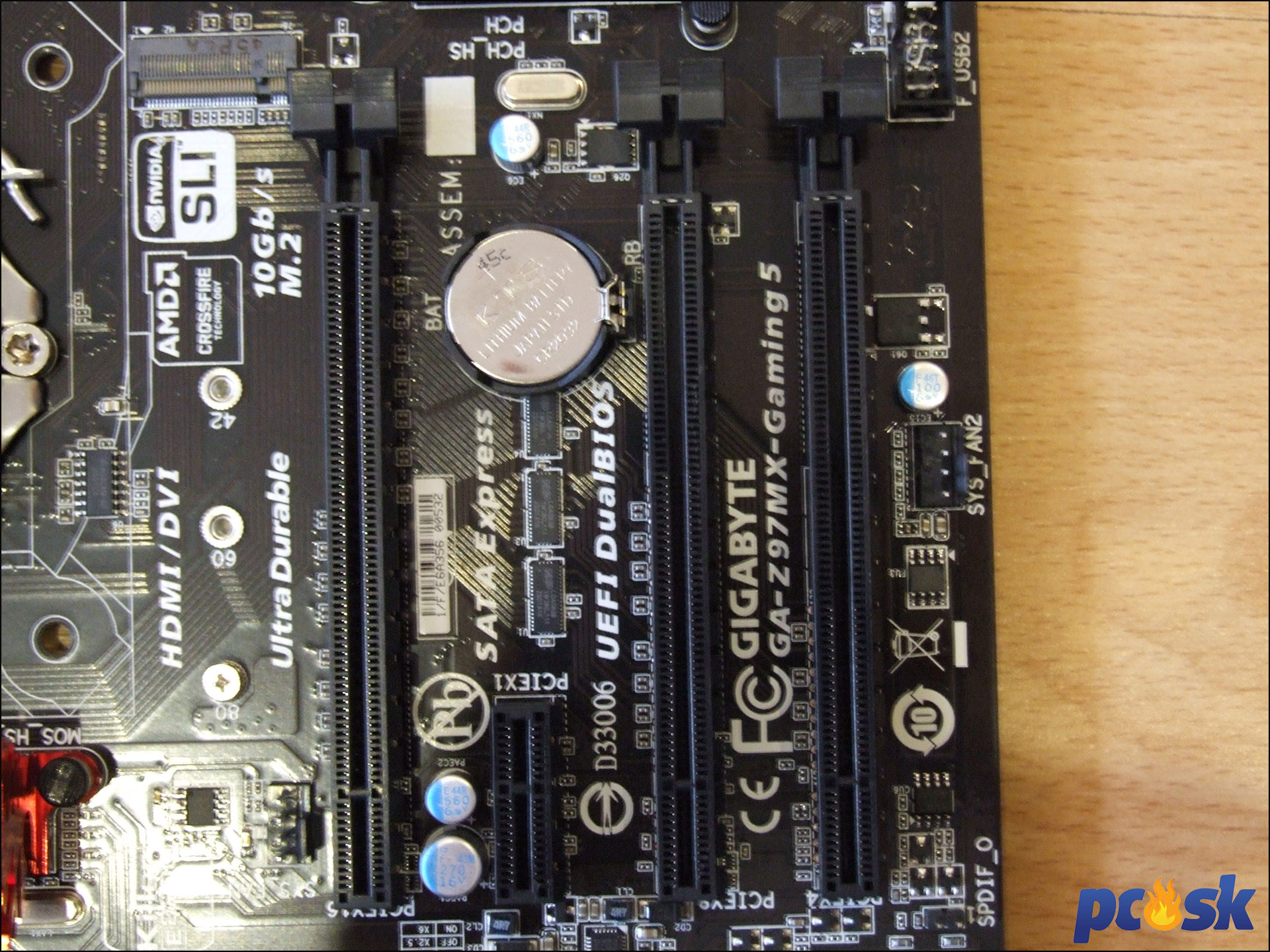

Herná doska je slušne pripravená na grafické karty. Tie môžete teoreticky osadiť do 3 PCIe slotov. Prvé 2 sú štandardu 3.0, posledný štandardu 2.0. Na tom až tak nezáleží, no prvý poskytne plných 16 liniek, druhý 8 a posledný iba 4 linky. Posledný PCIe slot sa navyše nemôže zúčastňovať v multi-GPU konfigurácii. Doska podporuje 2-Way SLI aj CrossFireX a v prípade jeho využitia si sloty rozdelia linky v pomer x8/x8. Vzdialenosť oboch slotov je dostačujúca, no karty s robustným chladičom nebudú mať moc priestoru na dýchanie.

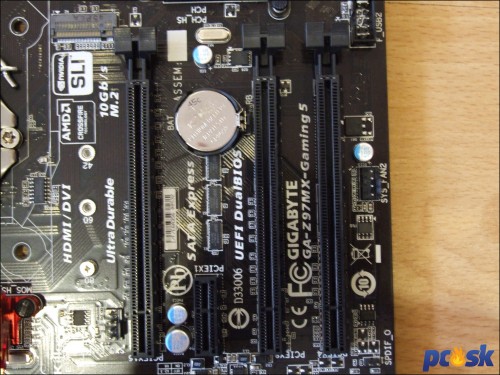

Medzi dlhými slotmi sa ukryl aj krátky PCIe 2.0 x1 slot a CMOS batéria.

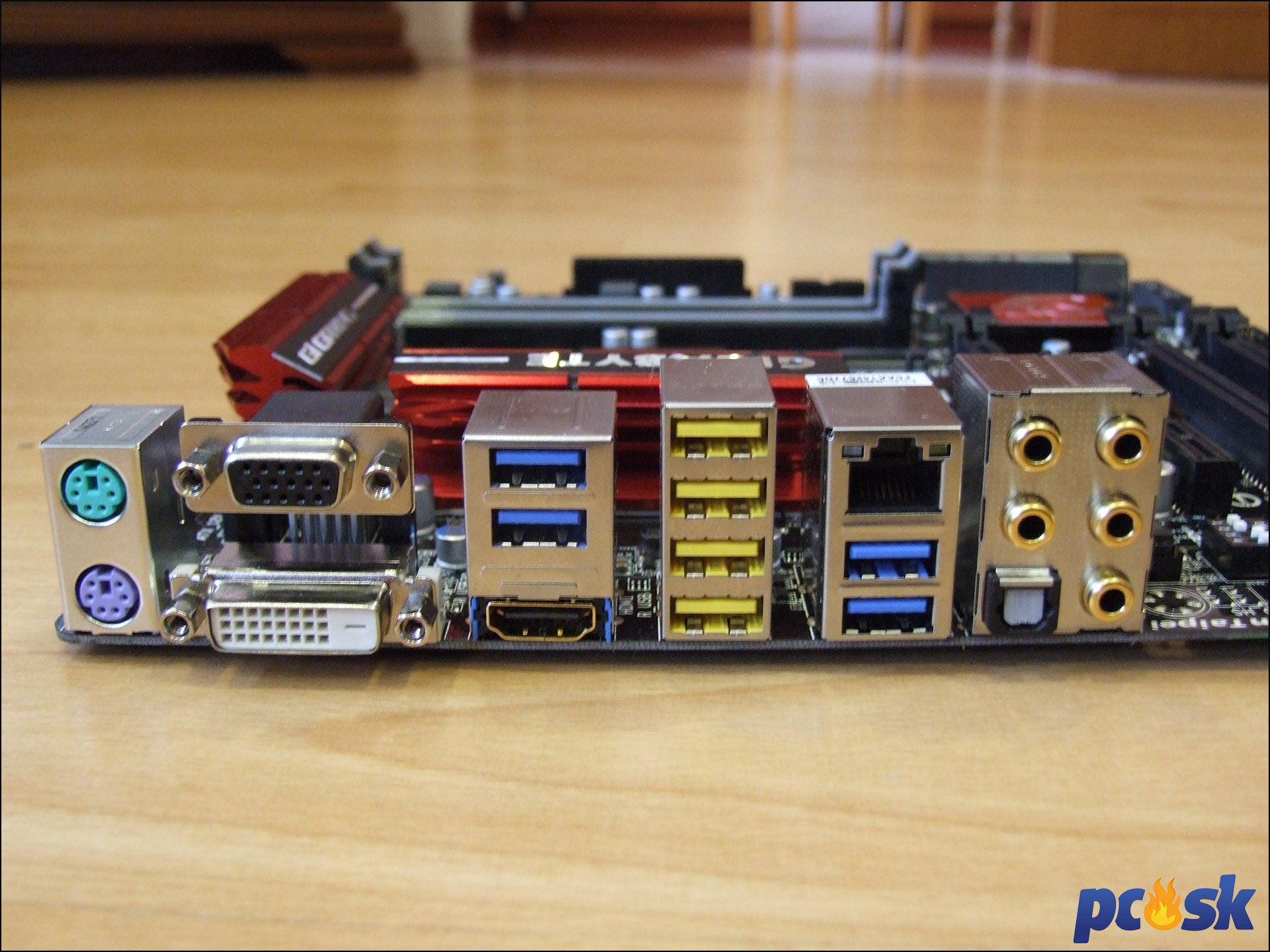

Dostávame sa na koniec. Zadný panel poskytne mnoho zlata. To je konkrétne v HDMI porte a vo všetkých audio jackoch. Jeho úlohou je zlepšiť prenos a zvýšiť životnosť. Zadný panel disponuje oddelenými PS/2 portami pre myš a klávesnicu, D-Sub, DVI-D, 2x USB 3.0, HDMI, 4x USB 2.0 (s DAC-UP), 1x RJ-45, 2x USB 3.0 a 5 audio jackov spolu s optickým S/PDIF výstupom.
