FiiO E17 - Vstup, výstup, možnosti zapojenia
Pred samotnými možnosťami zapojenia by som sa trocha povenoval základnej teórii D/A prevodu. Čo to vlastne je? Načo to je? Čo to robí?
D/A prevodník slúži na konverziu digitálneho (diskrétneho) signálu na analógový (spojitý v čase a hodnote). Zopakujme si:
Digitálny (diskrétny) signál
Ide o diskrétny signál, ktorý má podľa teórie konečný počet stavov. Tým sa líši od signálu analógového, ktorý je spojitý a má nekonečne veľa stavov. Digitálny signál býva vo väčšine prípadov len binárny, a teda prenáša len dva stavy, jednotku a nulu. Tento signál je vzorkovaný a následne kvantovaný. Je tvorený postupnosťou samotných vzoriek ktoré, ako som už spomenul, nadobúdajú obmedzený počet hodnôt.
Čokoľvek, čo máte uložené vo svojom pc, sa dá v konečnom dôsledku označiť za digitálny záznam. Digitálny kód však nie je vhodný na tvorbu samotnej akustickej vlny, o ktorú sa má postarať menič. Ten vyžaduje pre korektnú činnosť na svojich svorkách signál analógový.
Analógový (spojitý) signál
Tento signál je daný spojitou funkciou spojitého času. Análogové signály možno ďalej deliť podľa toho, čo prenášajú. Ako príklad možno uviesť akustický signál, elektrický signál, optický signál, a podobne.
Presne takýto signál nám treba priviesť na svorky meniča, aby nám mohol z akustického signálu vytvoriť akustickú vlnu – realizovať reprodukciu.
Princíp fungovania D/A, A/D prevodu nájdete v článku venovanému problematike audiotechniky ako takej.

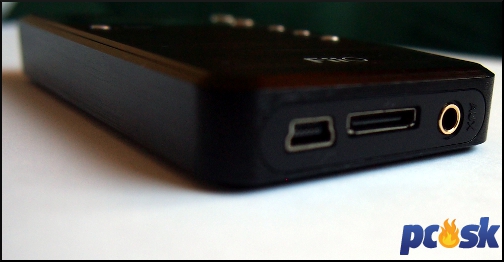

Možnosti zapojenia
Zapojenie ako D/A prevodník
USB – 3,5 mm jack
SPDIF (optika, coaxial) – 3,5 mm jack
Vstupným signálom je v prípade D/A prevodníka vždy digitálny (diskrétny) signál. Ten možno vytiahnuť z mnohých zariadení. V dnešnej dobe už takmer všetky zvukové karty, vrátane tých notebookových, podporujú digitálny výstup. Diskrétny signál možno prenášať rôzne. Najrozšírenejšie spôsoby sú buď cez tienený koaxiálny kábel, alebo pomocou optočlenov. V prvom prípade ide o veľmi jednoduchú procedúru, keď integrovaná zvuková karta, alebo iný dvd-BR prehrávač, potlačí digitálny signál na koaxiálny konektor. V tomto prípade bude dané zariadenie slúžiť ako tzv. transport. Po správnosti by sa vám mal na koaxiálny konektor dostať ničím neupravený digitálny signál.
Takýto signál sa však dá prenášať aj pomocou fotónov- optikou. Tento prenos je o niečo komplikovanejší, keďže nám do prenosu vstupujú ďalšie členy. Na výstupe musí byť zákonite dáky optočlen (LED dióda, laserová dióda), ktorý premieňa elektrónový tok na tok fotónov. Tie sa ďalej prenášajú po optickom kábli (vlákne). Na jeho konci treba signál opäť prekonvertovať, čo je realizované pomocou fotodetektorov (tie môžu fungovať na rôznych princípoch, vnútorný fotoelektrický jav- fotorezistor, fotodióda, alebo vonkajší fotoelektrický jav- fotonásobič...). Výhoda prenosu signálu pomocou optiky spočíva v odrušení prenosu. Keďže sa signál prenáša pomocou fotónov, ktoré majú nulový elektrický náboj, v okolí optického vlákna nevzniká žiadne elektromagnetické pole, a teda prenášaný signál nie je nijak ovplyvnený okolitým elektromagnetizmom vyžarovaným z iných spotrebičov.
Zapojenie ako zosilňovač
AUX – 3,5 mm jack
E17-tka však funguje aj ako malý vreckový slúchadlový zosilňovač. Možno ho však použiť aj ako núdzový predzosilňovač. V tomto režime sa o napájanie stará integrovaná batéria. Úlohou zosilňovača je doslova zosilniť signál (zosilnenie, tzv. GAIN sa udáva v dB), čím možno priviesť na cievky meničov signál s väčším výkonom, čo umožňuje väčší rozkmit cievky, ako aj lepšiu kontrolu nad meničom. Prenosné zosilňovače sa odporúča použiť v prípade, ak vlastníte kvalitnejšie IEM, ktoré sú náročnejšie na vybudenie.
