Popredný výrobca chladičov Thermalright už dávnejšie (začiatkom roka 2012) predstavil High-end chladič SilverArrow SB-E, a teda rivala pre Noctua NH-D14.

Thermalright Silver Arrow SB-E - Úvod, Balenie, Špecifikácie

Thermalright si ako vždy nad šperkovaním škatule nepotrpí.

Z nápisov na škatuli sa dozviete len strohé informácie, ako názov výrobcu, označenie chladiča a sockety, s ktorými je kompatibilný.

Príslušenstvo

V širokom príslušenstve nájdeme montážnu sadu, teplovodivú pastu, dva ventilátory s rozmermi 140mm a 150mm, 6 kovových spôn pre uchytenie ventilátorov, z toho jeden pár spôn je určený pre 150mm ventilátor, ktorý je tiež v balení. Ďalšie dva páry sú určené pre dva 140mm ventilátory pre prípad, že by ste sa rozhodli použiť ďalší 140mm ventilátor. Ďalej v balení nájdeme Y rozdvojku pre napájanie ventilátorov, 8 kusov gumených podložiek pod ventilátory pre odstránenie vibrácií, manuál a nálepku.

Špecifikácie

Thermalright Silver Arrow SB-E - Pasív, Základňa

Pasív

U Thermalright je nám dobre známe, že čo sa týka kvality spracovania pasívu, je vždy na vysokej úrovni a nenájdeme na ňom žiadne vážnejšie nedostatky ani chyby po opracovaní. Pasív tvorí 8 heat-pipe trubíc s priemerom 6mm, na ktorých je nalisovaných 51 rebier.

Celý chladič je v povrchovej úprave nikel. Tvar rebier pasívu je celkom zaujímavý - majú mierne zvlnený tvar, čo má pravdepodobne za úlohu usmerniť tok vzduchu v pasíve a maximalizovať tak odvod tepla z jeho tela.

Pasív má celkovú výšku 165mm, tak isto ako má napr. Noctua NH-U14S. Už pri menších ATX skrinkách môže teda nastať problém, že pasív sa do nich nezmestí.

Základňa

Základňa sa skladá z dvoch kusov poniklovanej medi a z doslova „siete“ heat-pipe trubíc. Thermalright ako jeden z mála výrobcov opracováva plochu základne do zrkadlového lesku.

 Vďaka tomu je styčná plocha medzi HS procesora a základňou chladiča lepšia, čo má za následok nižšie teploty.

Detail na rozmiestnenie Heat-pipe trubíc.

Detail základne  - odraz

Thermalright Silver Arrow SB-E - Ventilátory, Kompletný chladič

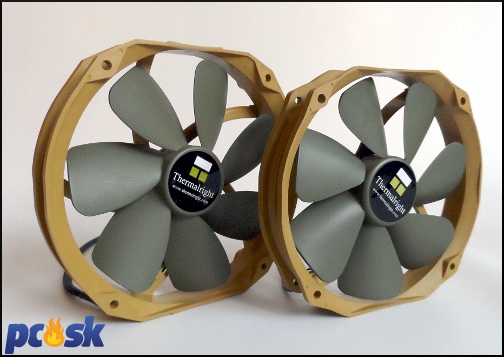

Ventilátory

Súčasťou balenia sú aj dva ventilátory. Jeden s rozmermi 140mm a druhý 150mm. Oba, samozrejme, s pwm reguláciou. Väčší z dvojice pracuje s otáčkami od 500 do 1100rpm a menší od 900 až do 1300rpm, a to pri nízkej hlučnosti vďaka dvojitým guličkovým ložiskám. Obidva ventilátory sa predávajú aj samostatne.

Farby rotora a rámika na vojenský štýl

Špecifikácie

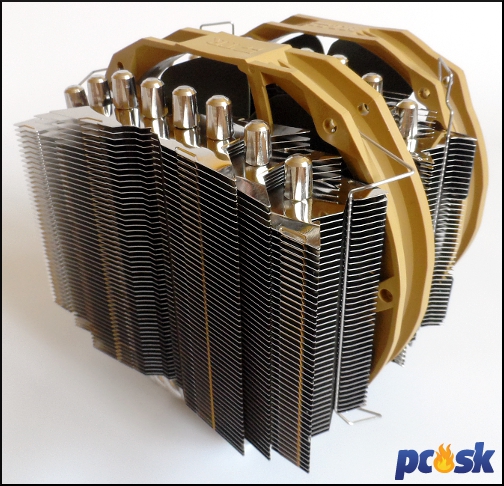

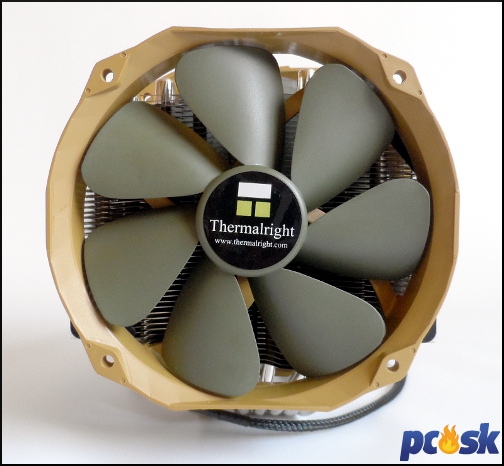

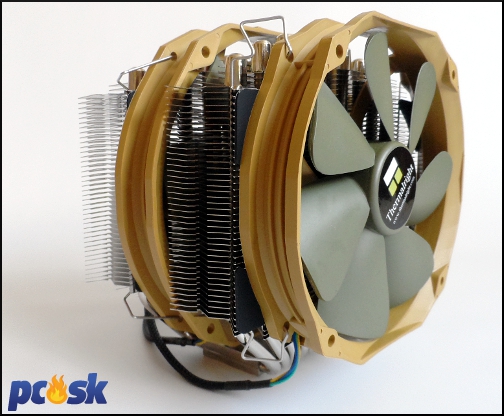

Kompletný chladič

Upevnenie ventilátorov na chladič je pomerne dosť komplikované a vyžaduje si dávku trpezlivosti. Za hlavný nedostatok pokladám to, že spony, ktoré sú dodávané k ventilátoru, nemožno uchytiť  o samotný ventilátor. Pri montáži sa často stáva, že ventilátor zo spôn vypadne, keď ho pustíte z ruky. Tento problém mala jednoducho vyriešený Noctua.

Konce spôn má uspôsobené tak, aby sa dal ventilátor do nich upevniť a už len jednoducho osadiť na miesto. Predtým, ako nasadíme ventilátory, je potrebné na pasív nalepiť gumené podložky, ktoré sú dodávané k chladiču. Tie slúžia na odstránenie vibrácií. Tento spôsob tiež nepovažujem za dobré riešenie. Opäť sa tým totiž komplikuje montáž ventilátorov. Pri montáži ventilátora TY-141, ktorý má miesto na prednej strane chladiča, je to ešte celkom v poriadku, no horšie to je u ventilátora TY-150.

Ten má miesto určené medzi vežami chladiča a ventilátor sa medzi ne osádza dosť natesno. Nalepením podložiek na miesto sa tak ešte zmenší priestor medzi vežami chladiča.

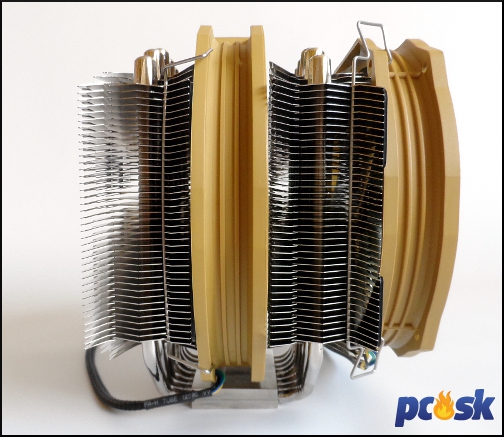

Výška chladiča sa po upevnení ventilátorov navýši o približne 10mm.

Thermalright Silver Arrow SB-E - Montáž

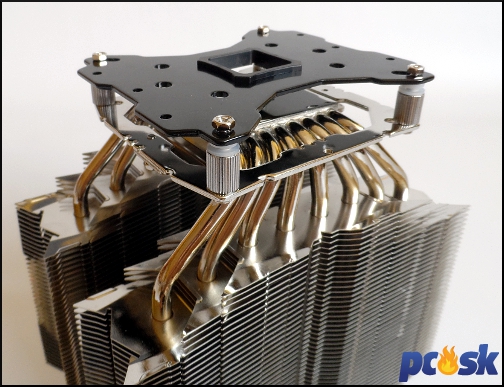

Tak, ako montáž ventilátorov, aj samotná montáž chladiča nie je jeho silnou stránkou a je dosť komplikovaná. Prvý problém je, že montážna sada obsahuje množstvo rôznych komponentov a bez preštudovania manuálu je doslova nemožné sa v nich vyznať.

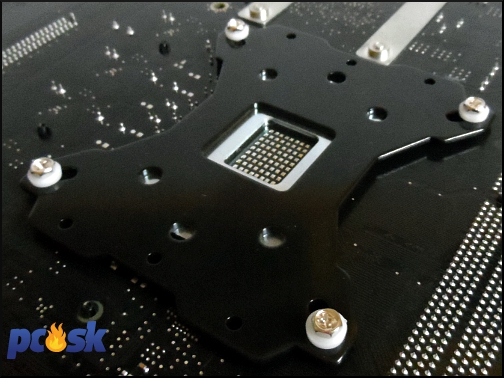

Keď už máme skompletizované hniezdo chladiča, ostáva nám už len naniesť pastu a osadiť chladič na miesto.

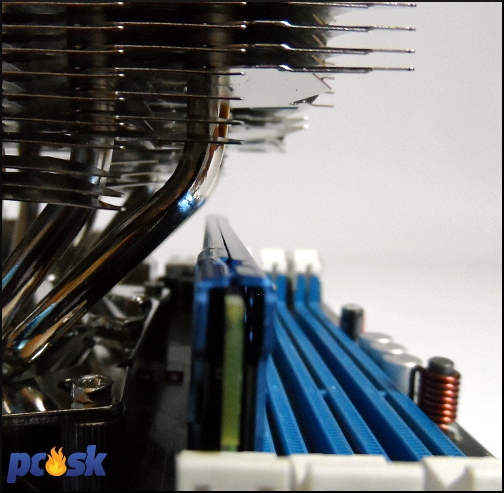

SilverArrow SB-E tak, ako aj jeho predchodca, si určite nebude rozumieť s vyššími ram modulmi. Na fotke vidieť, že ventilátor sa takmer už opiera o RAM  a rezerve nemožno hovoriť.

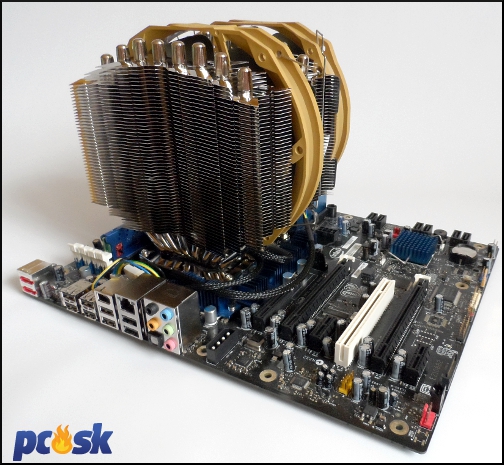

Doska už s osadeným chladičom Silver Arrow SB-E

Thermalright Silver Arrow SB-E - Metodika merania

Testovacia zostava

procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

testovacia zostava v SilverStone TJ04-E

Procesor Core 2 Extreme QX6700 poskytla spoločnosti Intel

SSD Octane 128GB posktyla spoločnosť OCZ

Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone

DDR2 pamäte HyperX poskytla spoločnosť Kingston

Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM.

Metodika merania

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.

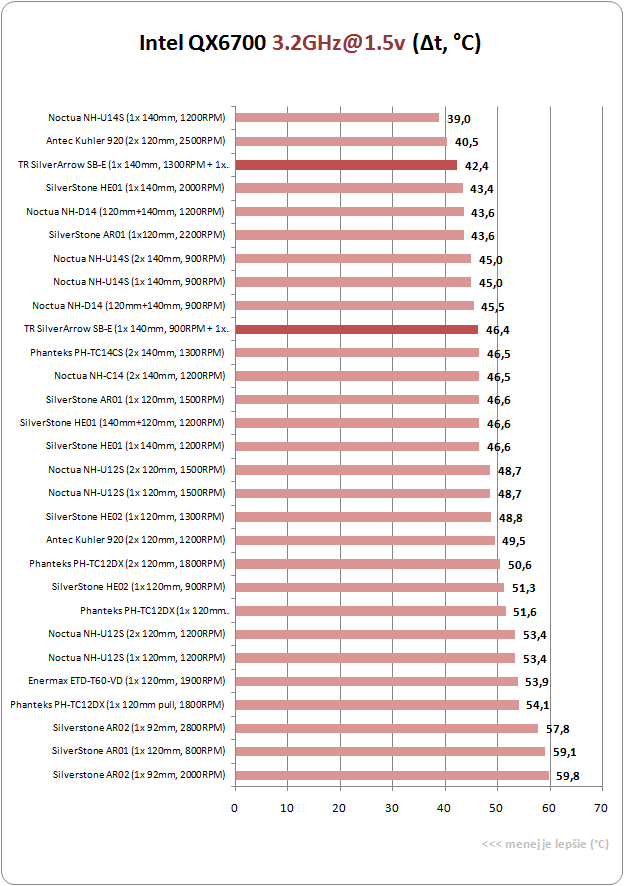

Thermalright Silver Arrow SB-E - Namerané výsledky

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

Thermalright Silver Arrow SB-E - Výsledky - Pasívny mód

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.

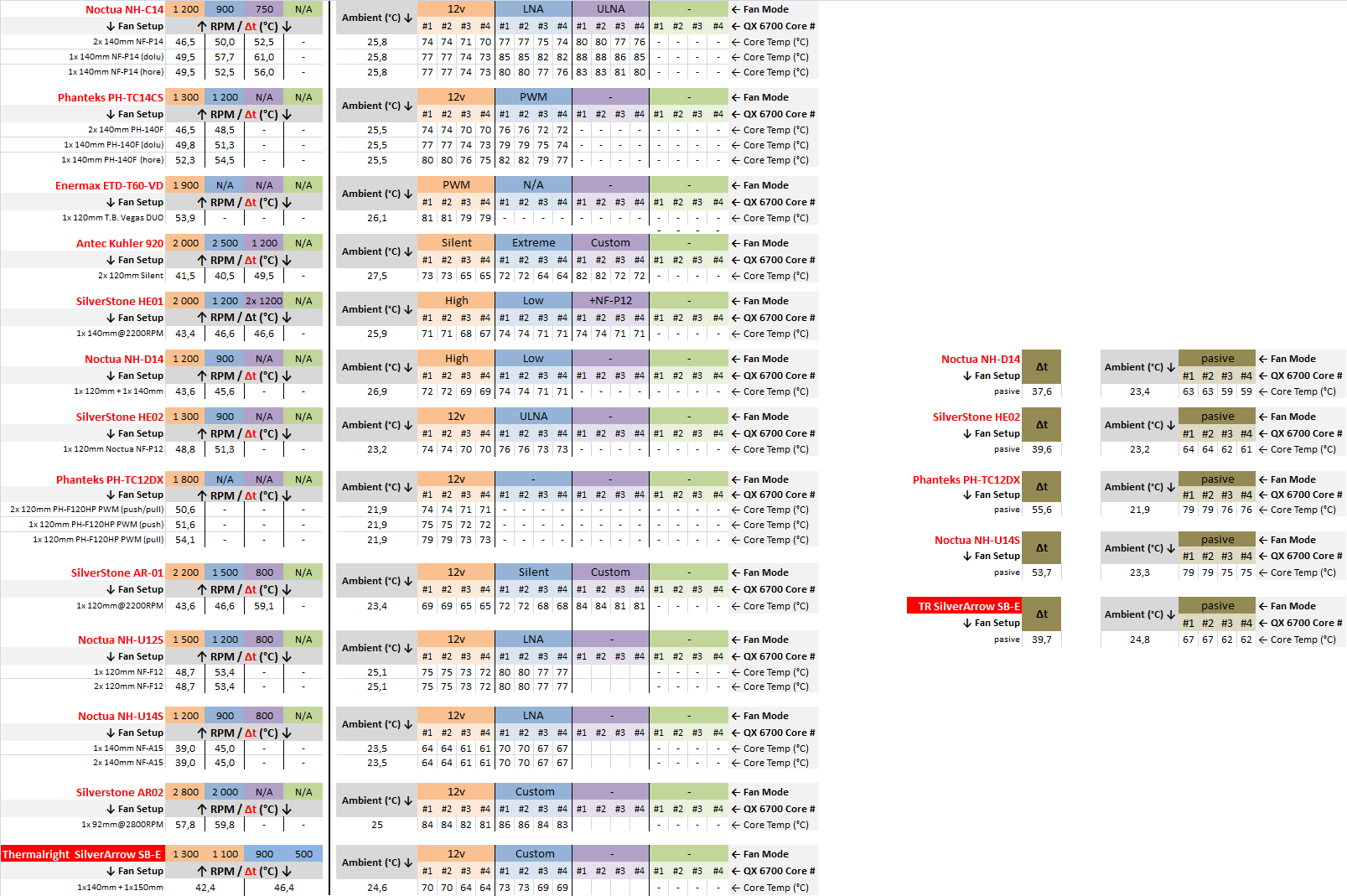

Sumár výsledkov

Thermalright Silver Arrow SB-E - Zhodnotenie, Záver

Z testov vieme jednoznačne potvrdiť a zároveň aj vyvrátiť tvrdenia ohľadom výsledkov porovnania s NH-D14. Silver Arrow si pri minimálnych otáčkach viedol v skutku veľmi dobre a teploty boli v porovnaní s NH-D14 len o stupeň horšie. Pri maximálnych otáčkach to ale bolo presne naopak a Silver Arrow SB-E bol približne o 1°C lepší. Čo ma ale počas testu prekvapilo, bola ozaj nízka hlučnosť ventilátorov pri maximálnych otáčkach. Samozrejme sa Silver Arrow nevyhol ani testu v pasívnom režime, v ktorom je jednoznačný „king“ Noctua NH-D14. Ani v tomto teste SB-E výrazne nezaostával a teploty boli približne na úrovni SilverStone HE02, no NH-D14 sa v tomto teste nevyrovnal.

Na záver by som len podotkol, že čo sa týka porovnania NH-D14 vs SilverArrow SB-E, z nášho testu nie je úplne jasný jednoznačný víťaz. Výkon týchto dvoch chladičov je pomerne vyrovnaný. Pri nízkych otáčkach si viedla lepšie NH-D14 a pri vyšších zasa SB-E. V teste v pasívnom režime mala jednoznačne navrch opäť Noctua, no nebol to úplne priepastný rozdiel.
