SilverStone ML04 - "milý" základ HTPC

Kapitoly článku

SilverStone ML04 - Montáž

ML04 ponúka aj napriek svojim malým rozmerom veľmi široké možnosti umiestnenia nadštandardne vysokého počtu diskov. Ich rôzne kombinácie (zďaleka nie všetky) ilustrujú fotografie nižšie.

Montáž diskov na dno, resp. do 5,25" pozície namiesto optickej mechaniky.



Montáž na plastový stojan.



Dopojená ITX doska bez osadenej grafickej karty.



Ukážka vedenia kabeláže popod držiak disku.



Medzi štandardne hlbokou mechanikou (170mm) a zdrojom s hĺbkou 140mm vám zostane škára široká 29mm. Výzva aj pre plne modulárny zdroj... :-) Rozumnou alternatívou bude SFX zdroj. Napríklad tento.

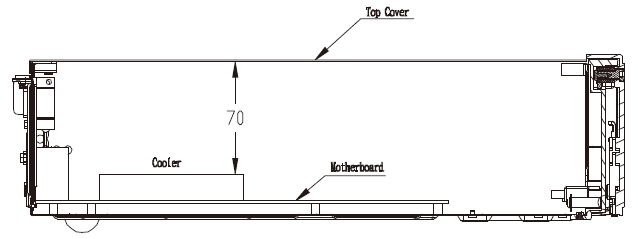

Výrobcom udávané maximum pre výšku chladiča je 70mm, to však platí v prípade, že nepočítate s kovovou výstuhou. V prípade, že ju chcete zachovať aj v skompletizovanej zostave, snažte sa dostať pod 65mm. Moja kombinácia - Prolimatch Samuel 17 + Noctua NF-S12B dáva dohromady presne oných 70mm (45+25) a výsledok vidíte na fotografii.

Z manuálu ML04 (zdroj: SilverStone).

Ak si na montáž rezervujete dostatok času (cca hodina) a pohráte sa s kabelážou, výsledkom budete veľmi milo prekvapení - čistý a "vzdušný" interiér. Nanešťastie, v hardvérovom repertoári mi chýba nízkoprofilová grafická karta, čo som si uvedomil až po odsúhlasení testu ML04. Budeme sa tak musieť zaobísť bez obligátnych záťažových testov... :-(

Medzi dosku a pravú stranu sa musí vpratať 25mm široký ventilátor, preto také veľké odsadenie dosky od okraja .



Kompletná zostava v uzatvorenej skrini.



Tagy SilverStone tip redakcie HTPC micro-ATX SilverStone ML04 ML04 review ML04 recenzia ML04
Komentáre (11)
m2fizy
22.1.2014 - 08:24
Mohol by som poprosit o fotky v pripade osadenia vsetkych diskov 3*3,5 a jeden 2,5 disk. Pripadne ak by bola moznost ukazky namontovania 4*3,5 HDD + 1*2,5 HDD. Kedze mam doma HTPC v normalnej bedni ... a mal by som zaujem o HTPC skrinku ... a prave tato je jedna z moznosti, ktora by mi vyhovovala ...az ma to ze tam potrebujem osadit 4*3,5 + 1*2,5 HDD.
Michal Kiradžiev
22.1.2014 - 09:01
Dobry den, bohuzial ma len dva disky k dispozicii. Kombinacia 3x 3,5" + 1x 2,5" mozna je, ale treba obetovat opticku mechaniku (1x 3,5" namiesto ODD, 1x 3,5" pod nou, 1x 3,5" na tom plastovom ramiku vedla dosky, 1x 2,5" vedla zdroja)... 4x 3,5" + 1x 2,5" mozne nie je. Jedine, ze by ste ten stvrty 3,5" disk niekde volne polozili v skrinke (pri ITX doske by to nemal byt problem).
Tralalák
22.1.2014 - 14:17
Ak by sa dalo v budúcnosti zrecenzovať SilverStone Milo ML05 alebo SilverStone Milo ML06 bol by som rád. Predsa len SilverStone ML04 je určená hlavne pre Flex-ATX či Micro-ATX pretože Mini-ITX v tom vypadá ako utopená. I tak díky za zrecenzovanie. Dobrá robota.
Michal Kiradžiev
22.1.2014 - 15:23
Jasne, ML06 by nemal byt problem. Popytam v dalsej runde, teraz dokoncujem RVZ01 a potom mam v plane 2-3 ATX bedne (NZXT H440, Antec Nineteen Hundred). ;-) RVZ01 thread: http://pretaktovanie.zoznam.sk/viewtopic.php?f=6&t=98187
Xeigen
23.1.2014 - 11:35
Predny panel je riadny trapas. To ked tam niečo budem mat pripojene, ta skrinka bude vypadat fakt luxusne...
Michal Kiradžiev
23.1.2014 - 12:52
Este stale mate tie iste konektory na zadnom paneli dosky (na dlhodobejsie pripojenie disku alebo ineho zariadenia). Cize tie predne beriem ako "nudzove"... A to pri akomkolvek rieseni predneho panelu...
Odar
24.1.2014 - 10:33
Skoda, ze tam nevojde 16 cm hlboky pasivny zdroj. Uz by som ju mal.
Michal Kiradžiev
24.1.2014 - 10:56
Ono, zmestit sa zmesti... Len treba obetovat mechaniku a SSD poziciu vedla zdroja.
Odar
25.1.2014 - 12:16
Obrazok na strane 4, je pod nim popis "Montáž diskov na dno, resp. do 5,25" pozície namiesto optickej mechaniky." Neprekazali by tam tie vystupky (asi na uviazanie kablov), ktore vidno pri SSD HDD? Ja som na tie obrazky uz cumel viackrat, ale zda sa mi, ze by to tam nevoslo. V rukach som ale tu skrinku nemal. Takze kazda informacia vitana ;-)
Michal Kiradžiev
25.1.2014 - 19:32
Tie oka na kabelaz su zhruba v rovnakej vyske ako tie styri vystupene miesta pod zdrojom... http://www.pretaktovanie.sk/obr/skrinky/ml04/ml04_18_large.jpg Aby som len nekecal, vybalil som to zo skatule a pripajam fotky s osadenym Enermax Revolution X't (hlbka 160mm) http://www.pretaktovanie.sk/obr/skrinky/ml04/ml04_39_large.jpg http://www.pretaktovanie.sk/obr/skrinky/ml04/ml04_40_large.jpg http://www.pretaktovanie.sk/obr/skrinky/ml04/ml04_41_large.jpg Dokonca pozicia pre 3.5" disk zostane stale pozitelna. Medzi diskom a zdrojom je cca 27mm medzera. Zda sa, ze zdroj je nasikmo, ale to len kvoli tomu, ze nie je prichyteny skrutkami. Skrina ide bez problemov zavriet.
Odar
25.1.2014 - 20:00
Parada. Dakujem, ze si si dal s tym pracu.
