Grandis XE1236 ako o ňom samotný výrobca tvrdí, je vrcholom celej produktovej línie chladičov procesorov. Dva radiátory, 6 heatpipes a možnosť osadenia až trojicou ventilátorov tvoria slušný predpoklad pre dobrý výsledok. Podá Grandis grandiózny výkon?
SilentiumPC Grandis XE1236 - Balenie, špecifikácie
Produkty tohto poľského výrobcu sa zvyknú vyznačovať najmä prijateľnými cenami a inak tomu nie je ani u Grandis XE1236. Ten sa v slovenských eshopoch predáva od ceny asi 36€. Cenu by sme mali, ešte aby chladič podal dobrý výkon a ocenenie pomer cena/výkon môže byť jeho.
Grandis dorazil v pomerne veľkej škatuli ladenej do zeleno-bielých farieb. Na balení nechýbal výpis špecifikácii či obrázok samotného chladiča. Práve pri ňom je červený obrázok, ktorý nám hovorí o tom, že chladič je extrémne efektívny. Zatiaľ čo u Fery 2 išlo len o veľkú efektívnosť, pri Grandise SilentiumPC pridáva a sľubuje až extrémnu efektívnosť. Uvidíme nakoľko extrémna v skutočnosti bude.
Po roztvorení balenia sa odkryje jeho obsah, ktorý tvoria 2 biele krabičky a plastový výlisok v ktorom je heatsink. V jednej menšej krabičke sú 2 igelitové vrecka s montážnou sadou a príslušenstvom. To musím pochváliť nakoľko je celkom bohaté a nájdete tam okrem zvyčajných vecí aj jeden 4pin Y kábel pre pripojenie ventilátorov, teplovodivú pastu Pactum PT-1, až 6 uchopovacích spôn pre ventilátory a dokonca aj malý francúzsky kľúč. Najmä prítomnosť až šestice uchopovacách spôn sa mi páčila pretože pasív je naozaj možné osadiť rovno až trojicou ventilátorov a zákazník tak po dokúpení nemusí riešiť ako ventilátor osadiť.
V druhej väčšej krabičke je len samotný ventilátor GF 12025. Druhý ventilátor je už osadený v strede pasívu medzi dvojicou radiátorov. Samotný heatsink je v plastovom výlisku, ktorý je dostatočne tvrdý a mal by tak ochrániť chladič pri neopatrnej preprave. Inak nie sú v balení žiadne penové výstelky.
Špecifikácie
SilentiumPC Grandis XE1236 |
Rozmery pasívu: 130 x 105 x 158mm (š x h x v) Rozmery s ventilátormi: 130 x 130 x 158 (š x h x v) Hmotnosť (s ventilátormi): 1,16kg Materiál rebier: hliník Materiál základne: čistá meď, XE Heatpipes: 6x6mm Materiál heatpipes: meď Ventilátor: 2xGF12025 Napätie ventilátorov: 12V Rozmery ventilátorov: 120 x 120 x 25mm (š x v x h) Konektory ventilátorov: 4pin Rozsah otáčok: 500 - 1500RPM +/-10% Ložiská: hydraulické Maximálny prietok vzduchu: 55CFM Hlučnosť: 8,9 - 21dBA MTBF ventilátorov (stredná doba medzi poruchami): 50 000h Kompatibilita chladiča: Intel: LGA 775, 1155, 1156, 1150, 1366, 2011 AMD: AM2, AM2+, AM3, AM3+, FM1, FM2, FM2+ Cena: od 35€ (zdroj: heureka.sk) |
SilentiumPC Grandis XE1236 - Dizajn, spracovanie

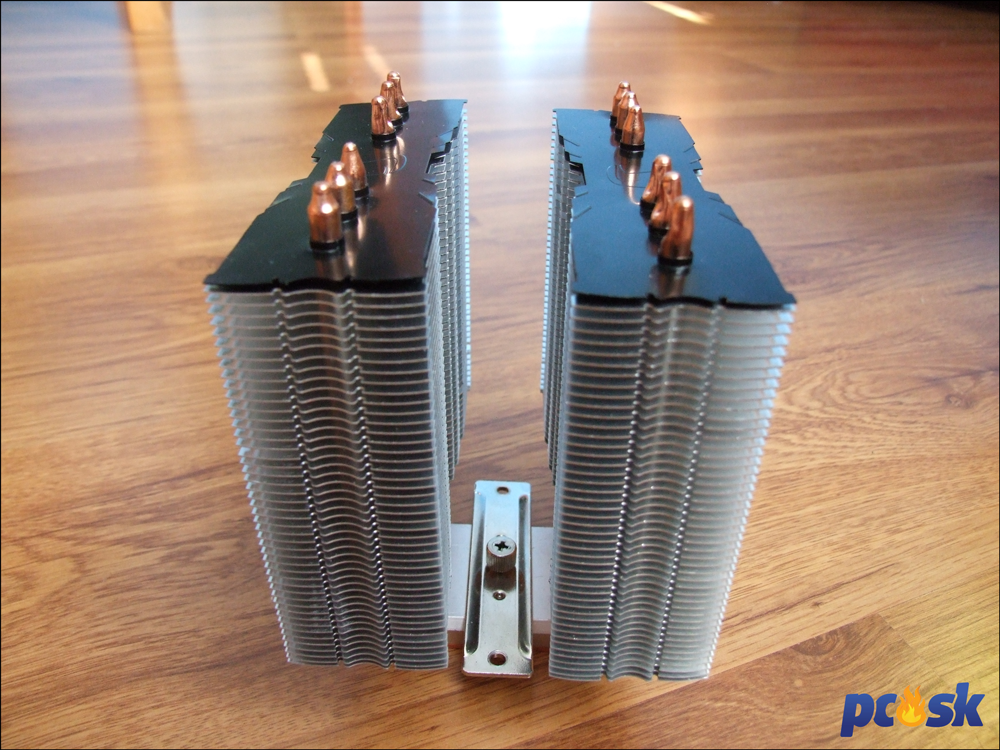

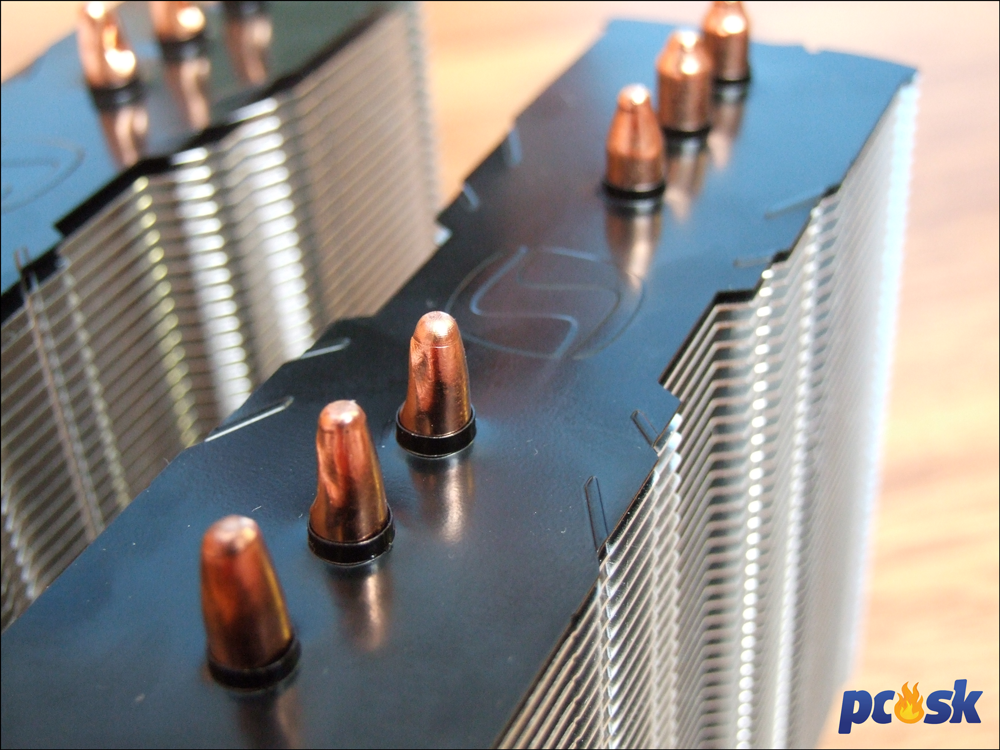

Možno vám do oka pri špecifikáciách padla hmotnosť chladiča ktorá s ventilátormi prekonáva 1kg čím sa radí medzi najťažšie chladiče aké sme tu mali ako napríklad Raijintek Nemesis alebo Noctua NH-D15. Na prvý pohľad by to však len málokto povedal nakoľko pasív nemá až také mohutné rozmery ako 2 vyššie spomenuté chladiče. Pasív síce tvoria 2 veže, tie sú však útlejších rozmerov. Každú vežu tvorí 46 rebier ktoré nemajú poniklovanú povrchovú úpravu ako tomu často býva. Zvrchu kryje rebrá čierne plastové rebro. Inak sa nikde nič neprehýba a rebrá sú navzájom dobre poprepájané.

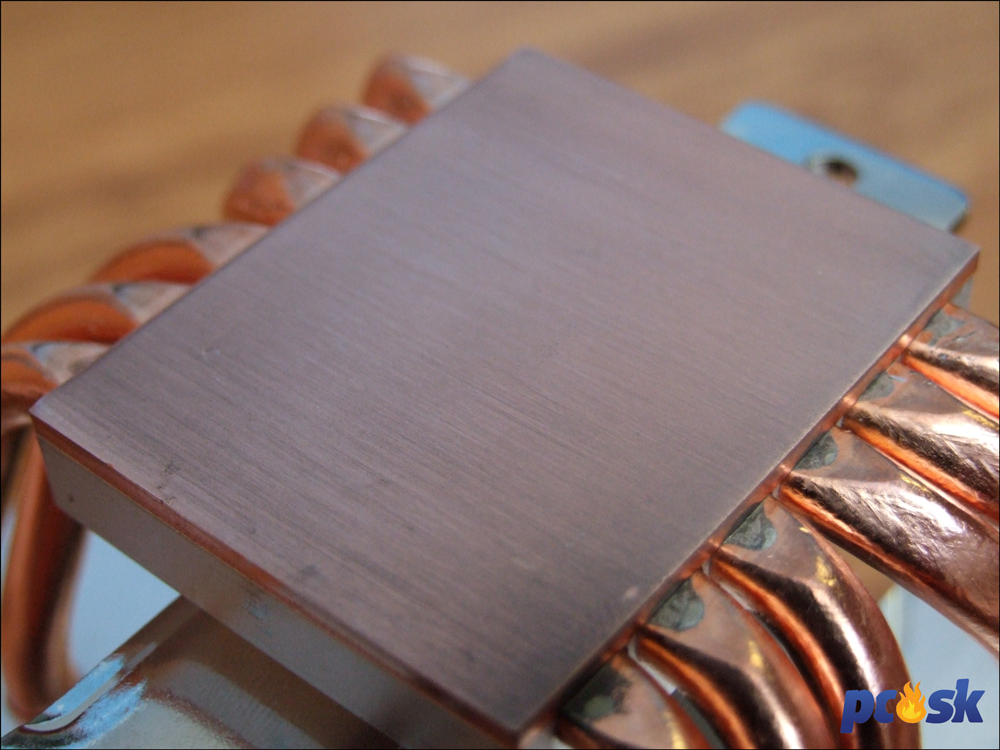

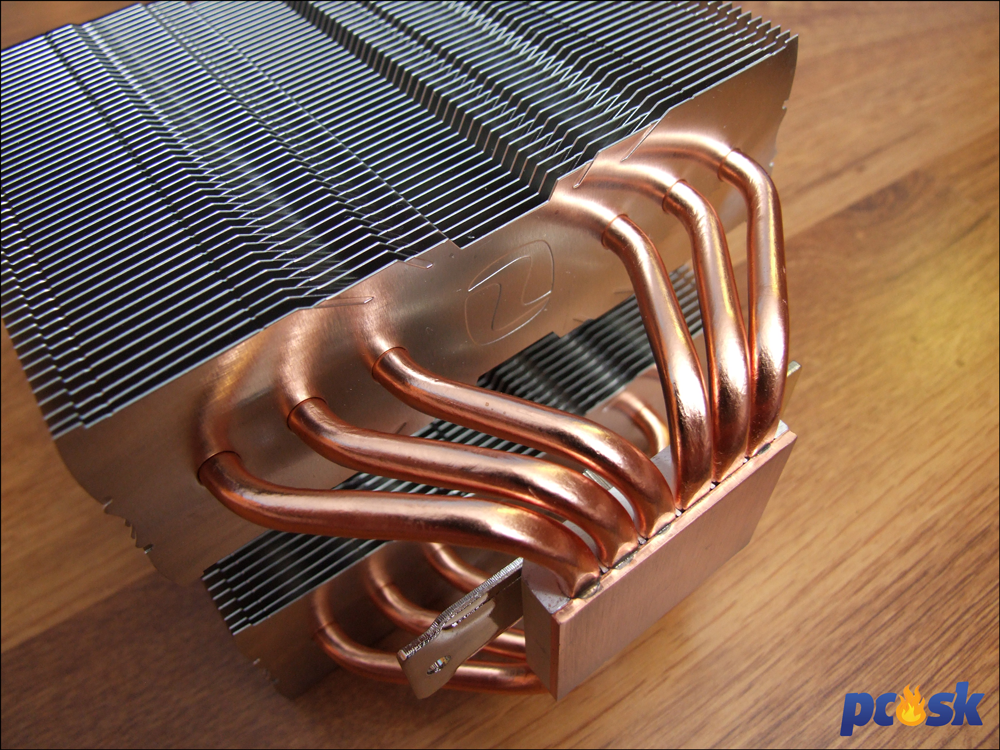

Do veží odvádza teplo šestica 6mm hrubých heatpipes. Tie vychádzajú zo základne ktorá využíva tzv. XE technológiu. Tá neznamená nič iné, ako len to, že základňa z čistej medi maximalizuje potenciál všetkých 6 heatpipes. Na základni je zaujímavé skutočne to, že ani tu nenájdeme poniklovanú povrchovú úpravu, jedna sa o čistý kus medi. Spracovanie základne však mohlo byť lepšie, bolo na nej badať rôzne drobné ryhy či iné nedostatky na povrchu.

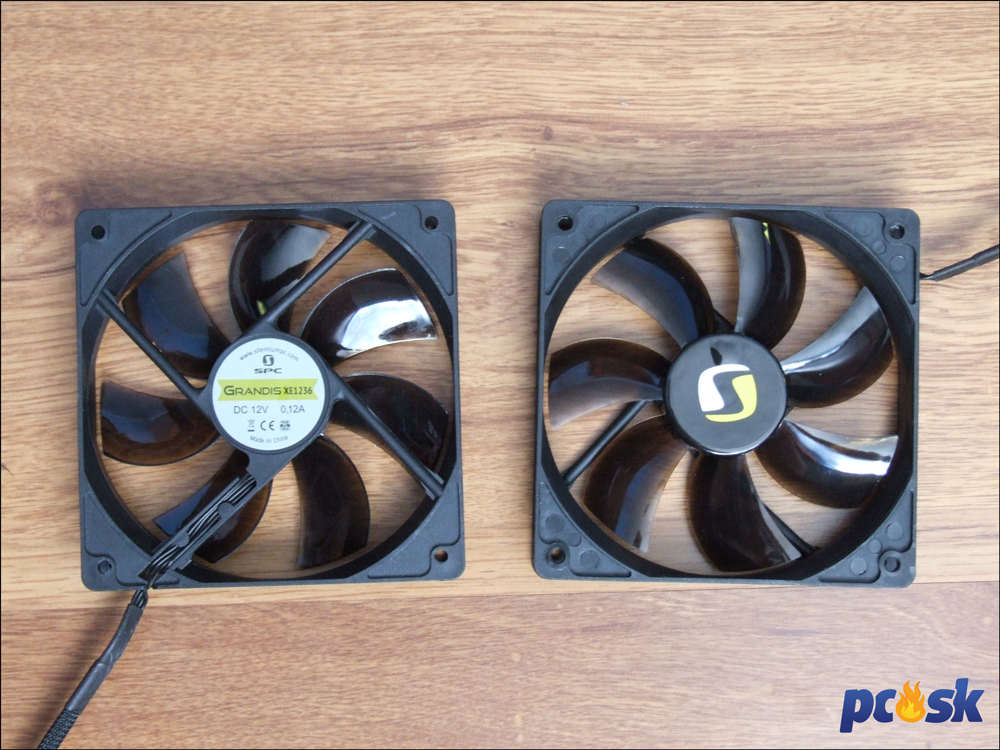

Posledným prvkom chladiča sú ventilátory. V tomto prípade ide o 2 kusy GF12025 ventilátorov s možnosťou PWM regulácie. Inak ide o pomerne obyčajné kúsky so siedmimi lopatkami, ktoré sa dokážu točiť maximálne rýchlosťou 1500RPM.
SilentiumPC Grandis XE1236 - Montáž
Ako to už u chladičov od SilentiumPC býva zvykom, aj tu nájdeme jedinečný backplate v podobe kríža, kde pohybom ramien prispôsobujeme kompatibilitu s rôznymi socketmi. Inak je postup tradičný. Backplate-om prestrčíme skrutky do patričných otvorov podľa socketu a následne aj základnou doskou. Nasadíme na trčiace skrutky gumené kolieska v tvare O a po nich dištančné kolíky.
Potom stačí nasadiť železné mostíky a priskrutkovať ich. Práve na tento účel sa hodí dodávaný francúzsky kľúčik. Výrobca pokojne mohol urobiť skrutky bez hrán tak aby nebol kľúč potrebný, no keď už hrany majú, je dobré, že kľúč dodal.
Poslednou úlohou je osadenie pasívu. Ten má v strede nad základňou namontovanú rozperu a tú tak stačí priskrutkovať k mostíkom na doske. Hotovo. Montáž je naozaj jednoduchá a pre lepšiu ilustráciu ponúka SilentiumPC aj videonávod na stránkach produktu.
Voliteľne je možné pasív osadiť jedným, dvoma či rovnou trojicou ventilátorov. Tie spoliehajú na tradičný systém uchopovania pomocou spôn.
Bez osadeného krajného ventilátora chladič nezasahoval ani nad prvý pamäťový slot, s osadeným ventilátorom to však už bolo horšie a pamäťový modul musel ustúpiť. Priestor na vysoké moduly operačnej pamäte nie je.
V mojom prípade sa mi bohužiaľ nepodarilo osadiť pasív v skrini trojicou ventilátorov pretože mi tretí, zadný ventilátor kolidoval so systémovým ventilátorom v skrini. Ak však v skrini nemáte zadný ventilátor, tretí ventilátor by ste na Grandis mali dostať.
SilentiumPC Grandis XE1236 - Metodika merania, výsledky
Testovacia zostava
procesor: Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta: ASUS 7300GT (pasívne chladená)
základná doska: Gigabyte GA-EP45-UD3R
ssd: OCZ Octane 128GB
ram: 4x1GB Kingston DDR2
zdroj: SilverStone ST40F-ES
skrinka: SilverStone TJ04-E
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: Prime95, RealTemp
systémové ventilátory: 2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

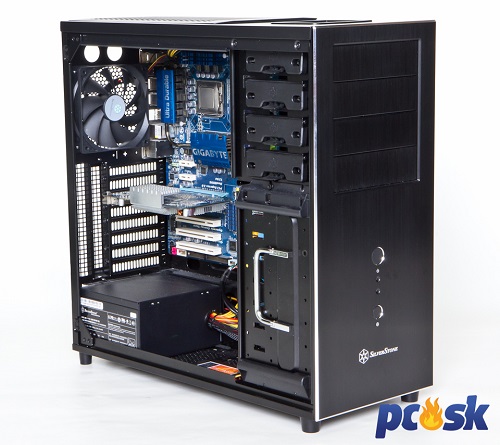

testovacia zostava v SilverStone TJ04-E
procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel
SSD Octane 128GB poskytla spoločnosť OCZ
skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone
DDR2 pamäte HyperX poskytla spoločnosť Kingston
storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM
Metodika merania

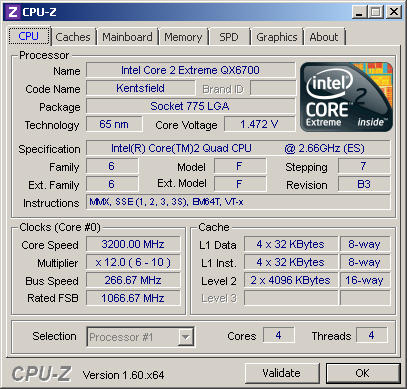

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.
Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.
Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.
Na zaťaženie procesora využívame 64bit verziu programu Prime95 (Small FTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.
Výsledky

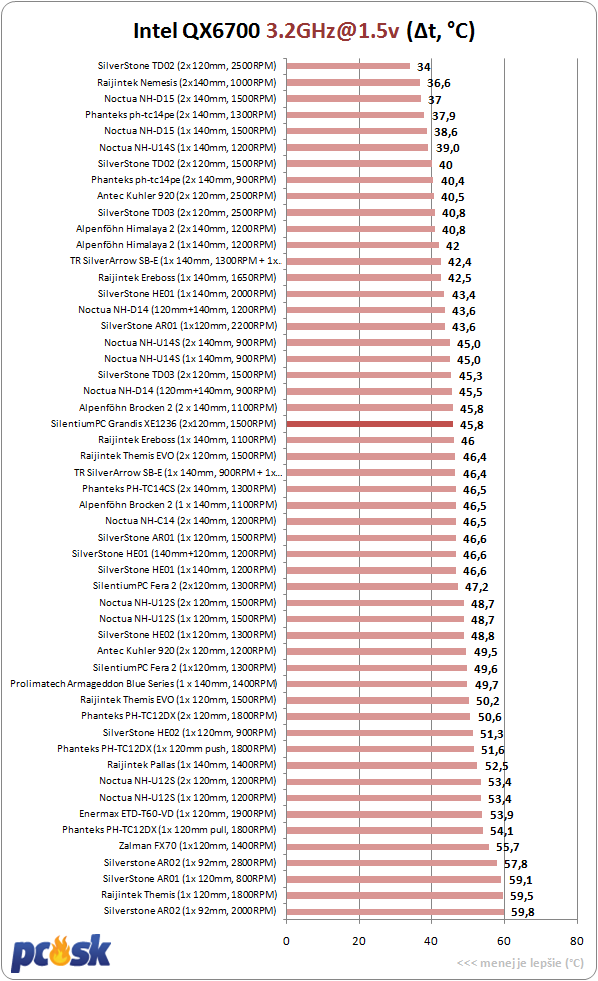

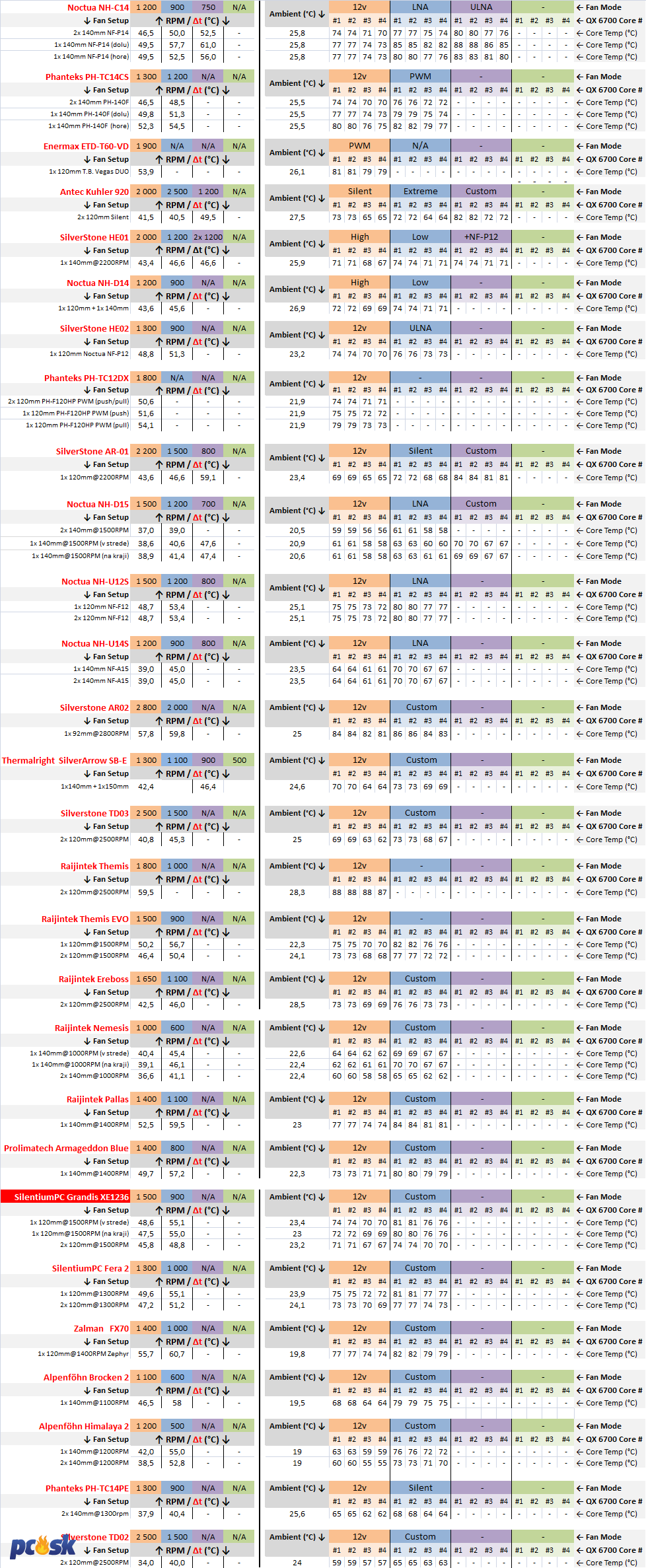

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.
Grandis sa s dvojicou ventilátorov na maximálne otáčky postavil bok po boku s Alpenfohn Brocken 2 taktiež s dvojicou ventilátorov. O chladiči v skrini vedieť určite budete.

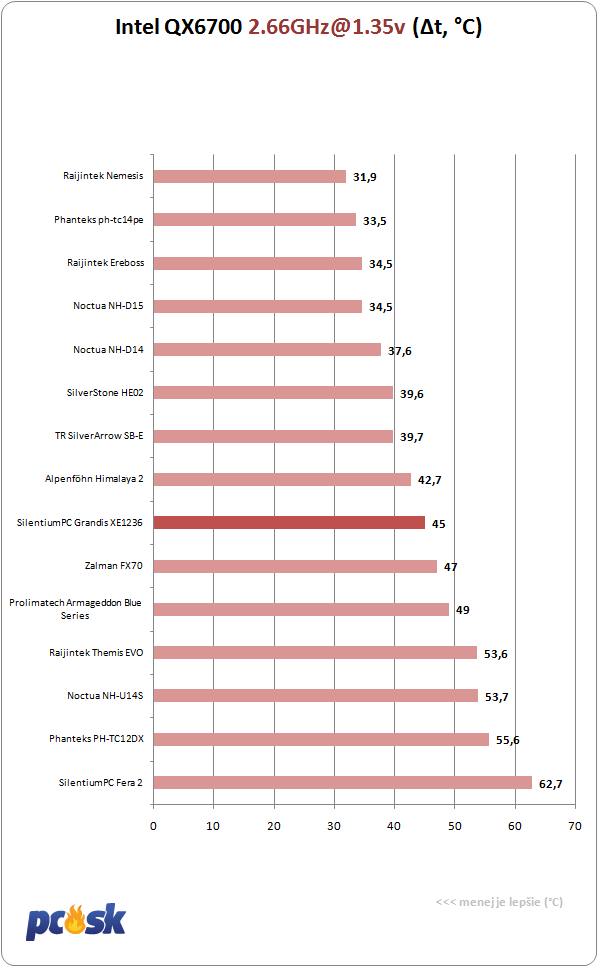

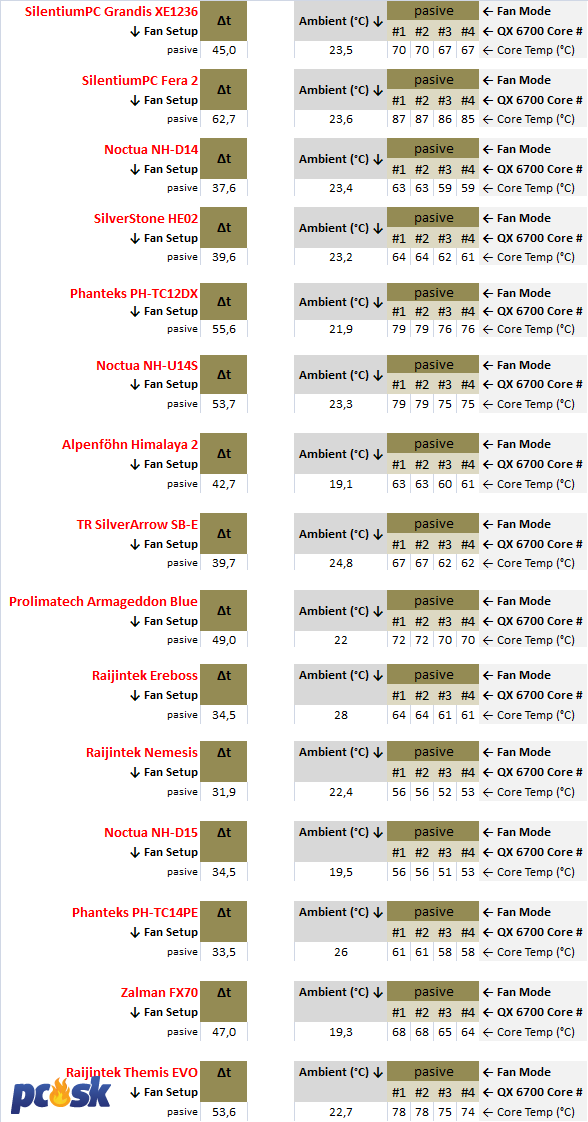

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži.
Grandis XE1236 nepatrí medzi najväčšie chladiče s dvojicou radiátorov no pasívny režim mu nerobí problém.
SilentiumPC Grandis XE1236 - Záver
Po kapitole s výsledkami ostali niektorí z vás možno mierne sklamaní. Možno ste po sľuboch o extrémnej efektívnosti očakávali viac, no vyložene grandiózny výkon sa však nekonal. Nejde však ani o žiadne fiasko a chladič obstál v konkurencii dobre. V boji proti nej však Grandis vyťahuje ešte jeden veľký tromf a tým je cena. Za 35€ chladič s lepším výkonom dostanete iba ťažko a SileniumPC si tak opäť od nás odnáša ocenenie pomer cena/výkon. Obdobný výkon ponúka Alpenfohn Brocken 2 s dvojicou 140mm ventilátorov, ten sa však predáva iba s jedným ventilátorom a navyše s cenou o 10€ vyššou. Do úvahy pripadajú ešte chladiče Themis EVO alebo Ereboss ktoré majú taktiež výborný pomer cena/výkon.
SilentiumPC Grandis XE1236 | |
Plusy | Mínusy |
- cena vzhľadom na výkon - príslušenstvo - až 6 spôn pre ventilátory | - spracovanie základne - chýbajú antivibračné kolíky |
Prijemným prekvapením je aj príslušenstvo ktoré je pomerne bohaté a ponúka napríklad Y kábel či francúzsky kľúč. Na druhej strane však niekomu môžu chýbať antivibračné kolíky. Viac záležať si výrobca mohol dať aj na spracovaní základne.
Za dodanie chladiča ďakujeme spoločnosti SileniumPC
