SilentiumPC Fera vs Gelid Tranquillo – súboj chladičov pod 30€

V malom dueli sa stretli dva cenovo veľmi atraktívne chladiče procesorov, ktoré, ako sa hovorí, ponúkajú „veľa muziky za málo peňazí“. Ktorý je lepší?

Úvod

Chladiče procesorov by sme mohli rozdeliť do niekoľkých pomyselných skupín. Na samom začiatku sú tzv. BOX chladiče, ktoré pribalí k procesorom ich výrobca. Majitelia počítačov tieto často menia, či už kvôli vyššej hlučnosti, slabému potenciálnu na pretaktovanie alebo kombinácii oboch. Veľmi obľúbenými sú ako náhrady chladiče triedy Arctic Freezer 7 – lacné, s heat-pipe trubicami a menšími ventilátormi. Nevynikajú ani vysokým výkonom, ani extra tichým chodom, no pre mnohých postačujú a sú aj konečným riešením. Tí náročnejší siahnu po drahších riešeniach, v cene od 25€ do 40€, kde už nájdeme slušné modely s 12cm ventilátormi a vežovitým dizajnom. Za poslednú kategóriu môžeme považovať tie drahšie chladiče, s cenovkou 50€ a viac, po ktorých siahnu entuziasti priahnucí po vysokých taktoch alebo extrémnom tichu.

Do tretej menovanej skupiny patria aj dnes testované chladiče od poľského SilentiumPC a Švajčiarov z Gelid. Oba sa predávajú za cenu 26€ až 30€, čo je stále veľmi priaznivá suma za ponúkanú výbavu. Dostaneme 12cm ventilátory s PWM reguláciou, kompatibilitu so všetkými modernými socketmi základných dosiek a veľmi solídnu pasívnu časť s množstvom heat-pipe. Otázka samozrejme znie, ktorý z nich je lepší.

Fera HE1224 je novinkou od SilepntiumPC, zaraďuje sa medzi dva dávnejšie testované chladiče Fortis HE1225 a Spartan HE923. V internetových obchodoch ho môžeme nájsť za necelých 26€ (distribútor TichéPC.sk – cena k 15.8.2011). Už na prvý pohľad je chladič veľmi príťažlivý, predovšetkým kvôli technológii priameho dotyku heat-pipe trubíc s chladeným procesorom a solídne vyzerajúcou konštrukciou.

Gelid Tranquillo je aj u nás už dobre známy. Stal sa obľúbeným hlavne kvôli tichému ventilátoru a solídnemu výkonu, ktorý postačuje na drvivú väčšinu prípadov „normálneho“ pretaktovania. S novou revíziou dotiahol výrobca pár detailov, ktoré na origináli mohli prekážať – spomeňme napríklad prepracovaný montážny systém umožňujúci rotáciu chladiča aj na AMD socketoch či väčší prídavný pasív v základni. Cena sa pohybuje okolo 26€ až 29€.

Títo dvaja sú teda takpovediac prirodzenými konkurentmi. Poďme sa postupne na nich bližšie pozrieť a následne overiť aj na ich výkon.

SilentiumPC Fera HE1224 – balenie, špecifikácie, ventilátor

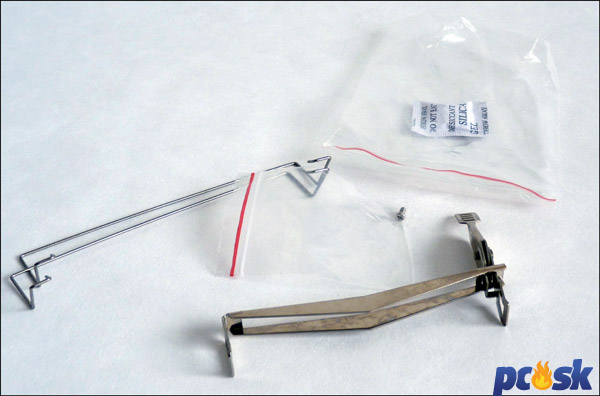

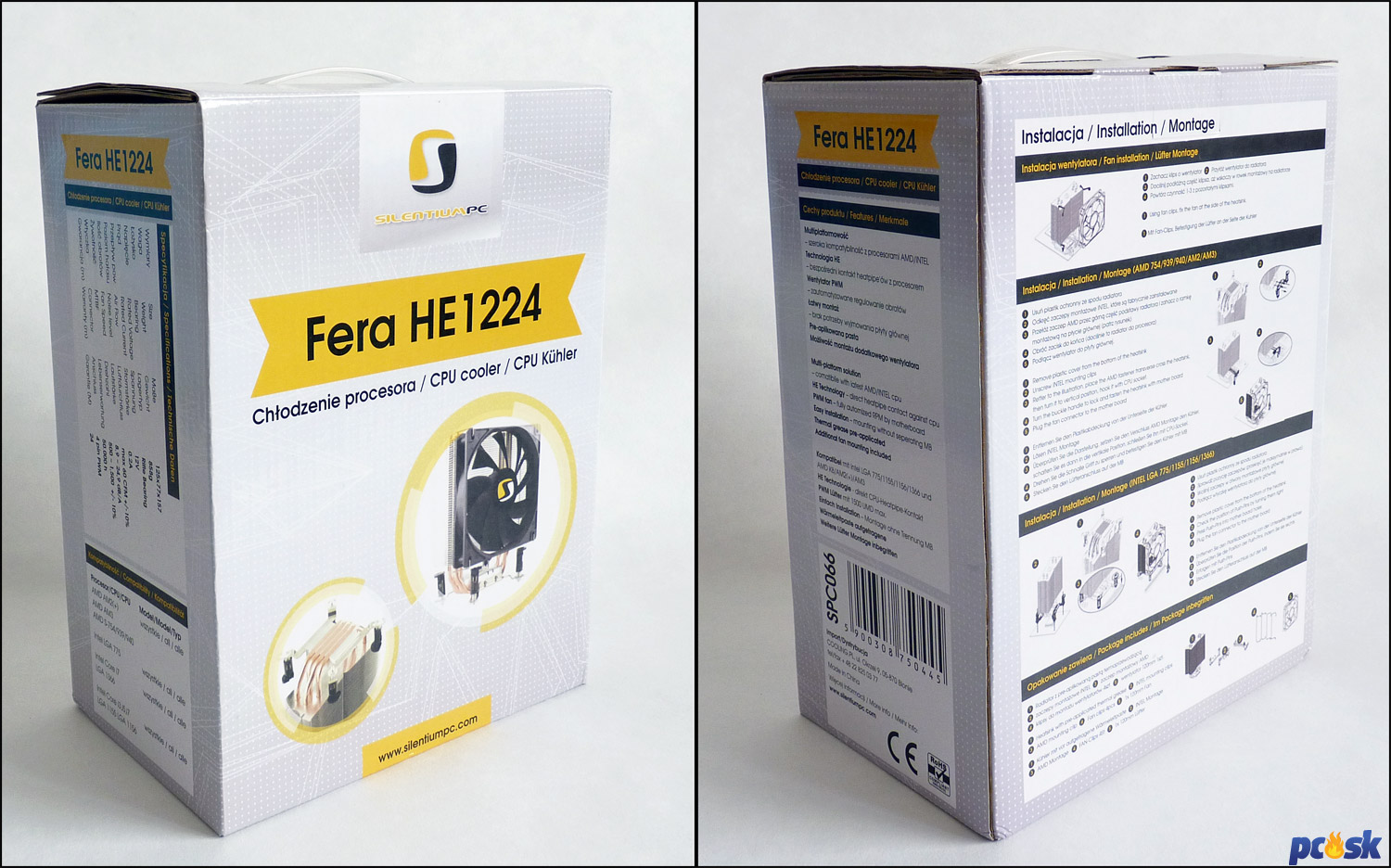

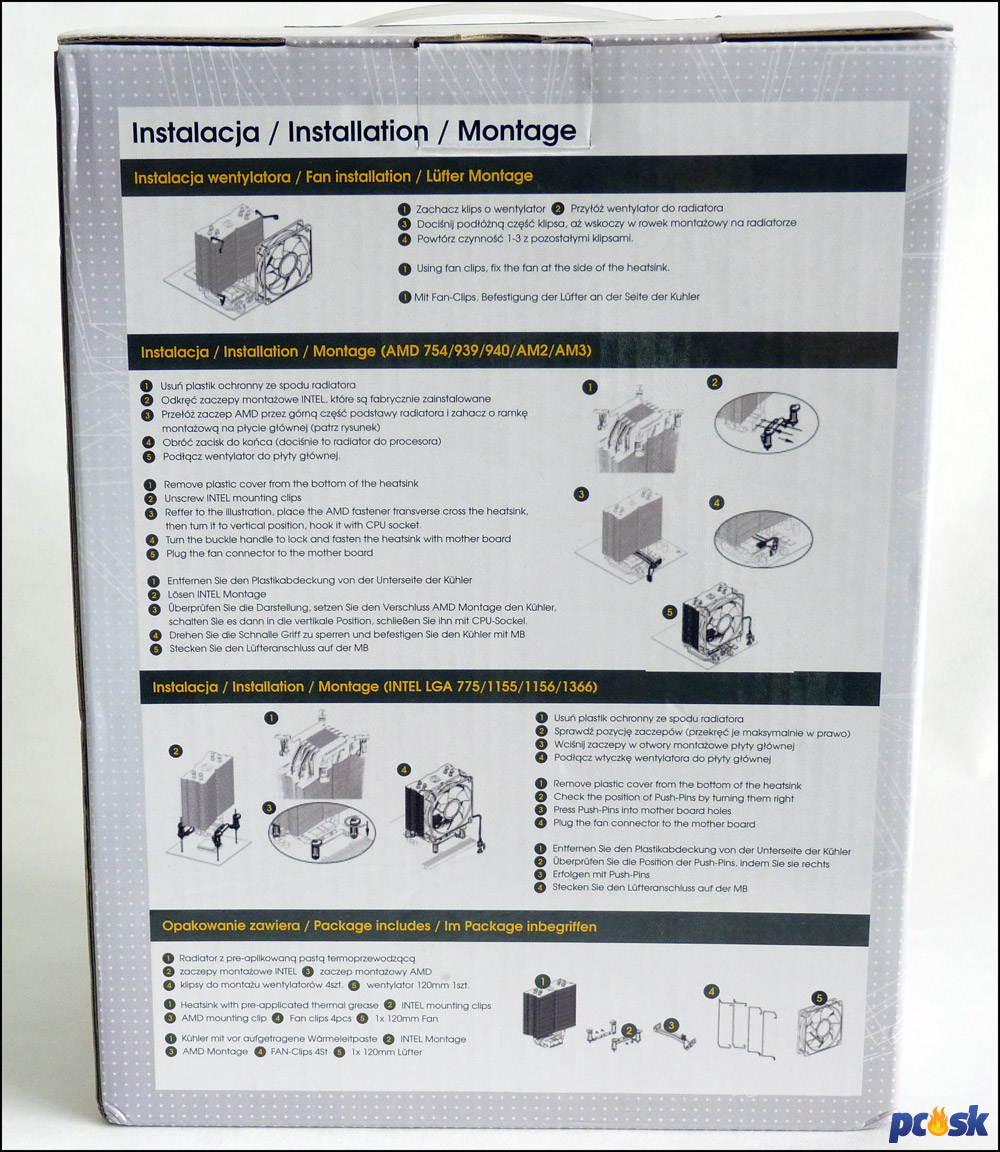

Poliaci k Fera HE1124 nepribalili veľa príslušenstva, v podstate sa dá povedať že takmer žiadne. Teplovodivá pasta je nanesená priamo na chladiči, montáž pre Intel sockety je riešená nechválne známymi push-pinmi a pre AMD socket je v plastovom vrecúšku jedna montážna spona. Za bonus možno považovať snáď len druhú dvojicu spôn pre osadenie ďalšieho ventilátora. Dokonca aj manuál opisujúci montáž je redukovaný iba na ilustrácie na škatuli.

Špecifikácie:

•     Celkové rozmery:  125x 77x 157 mm
•     Rozmery chladiča – pasívna časť: 125x 47x 157 mm
•     Rozmery ventilátora: 120x 120x 25 mm
•     Hmotnosť bez ventilátora: 858g.
•     Ložisko: Hydraumatic
•     Napätie ventilátora: 12V
•     Prúd ventilátora: 0.02
•     Tok vzduchu:  max  60,00 CFM +/-10%
•     Hlučnosť: 8,9 ~ 24,9 dB/A
•     Otáčky ventilátora: 500 ~ 1500 +/-10%
•     MTBF: 50.000 h
•     Konektor ventilátora: 4Pin PWM
•     Záruka(mesiacov): 24
•     Kompatibilita:

        AMD: socket  754, 939, 940, AM2(+),  AM3(+),  FM1

        Intel: socket LGA 775, Intel Core i3 (LGA 1155, 1156), Intel Core i5 (LGA 1155, 1156), Intel Core i7 (LGA 1155, 1156, 1366)

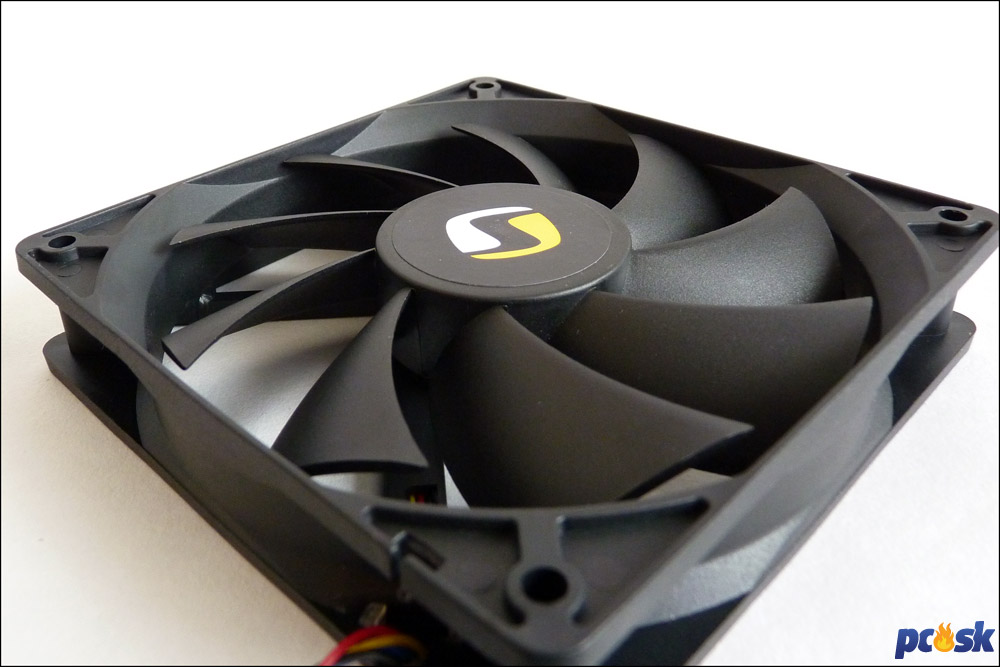

Ventilátor s rozmerom 120x120 mm a výškou 25mm je riadený prostredníctvom PWM signálu, s otáčkami od 500 do približne 1500rpm. Pôvodného výrobcu sa podľa štítku nedá identifikovať, nájdeme tu len informáciu o nominálnom napätí a prúde. Kábel so štvorpinovým konektorom má len 20 centimetrov, čo však postačuje na pripojenie do základnej dosky.
Špecifikácie hovoria o „Hydraumatic“ ložisku, zo zvukového prejavu však najbližšie pripomína guličkové.

Deväť lopatiek je skosených pod ostrejším uhlom, čo spolu vytvára pomerne slušný tlak vzduchu. Pasívna časť navyše nie je moc široká, aj jeden takýto ventilátor by teda mal stačiť na dostatočné „prefúknutie“.

SilentiumPC Fera HE1224 – spracovanie

Vyhotovenie tohto chladiča by sa dalo jedným slovom zhrnúť ako solídne. Samotný pasív je skonštruovaný veľmi kvalitne a aj napriek tomu že hliníkové rebrá sú k heat-pipe iba nalisované, držia svoje miesto veľmi dobre. Štvorica heat-pipe trubíc s priemerom 6mm je usporiadaná v tvare písmena U, pričom sú vytvorené štyri rady v smere toku vzduchu. Tieto sú rozumne umiestnené na okrajoch chladiča, kde je rýchlosť vzduchu najvyššia.

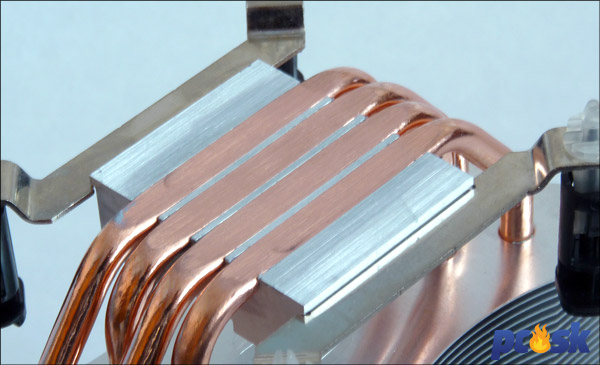

Trubice sa v základni mierne splošťujú a vytvárajú tak plochu, ktorá má priamy dotyk s chladeným čipom. Ako vidno na ďalších fotografiách, táto časť je takmer dokonale rovná. So správnou montážou by teda kontakt nemal byť problémom.

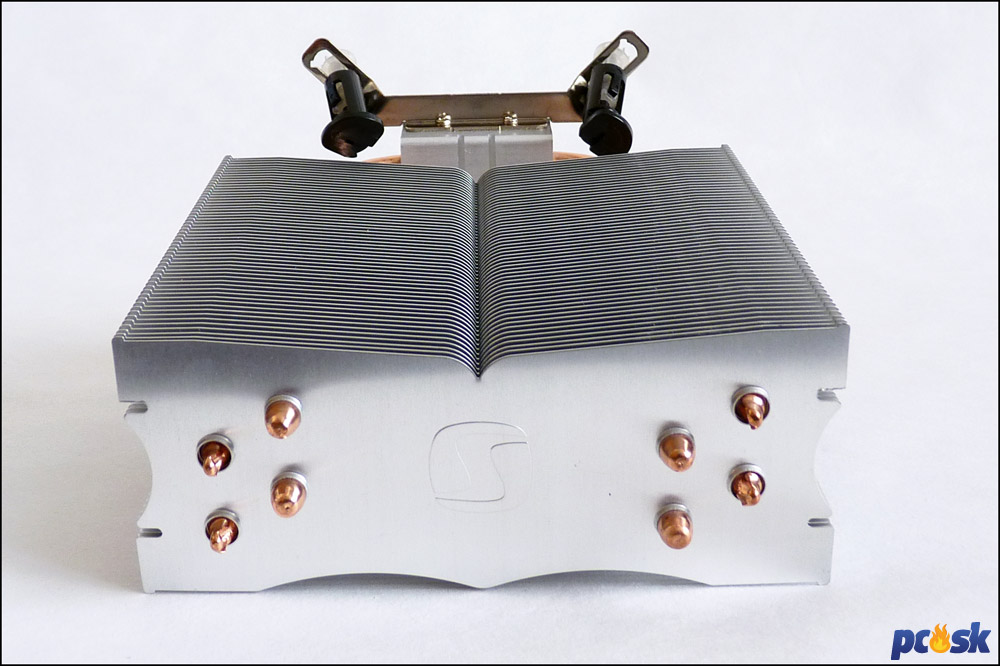

So zakončením heat-pipe si výrobca nerobil starosti, no neprekáža to, nakoľko konce aj bez rôznych ozdobných skrutiek neurazia.

Ventilátor sa uchycuje pomocou dvojice spôn, v balení sú ďalšie dve pre druhý ventilátor (konfigurácia „tlač-ťahaj“ (push-pull)). Vzhľadom na úzky profil však myslím že nebude potrebný.

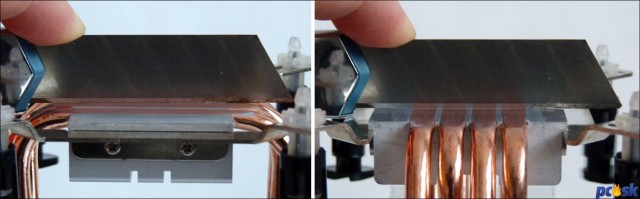

Styčná plocha je takmer dokonale rovná

Vráťme sa však k montáži. SilentiumPC Fera používa nechválne známe push-piny, ktoré nájdeme aj na BOX chladičoch od Intel-u (pre AMD je tu spona). Na tom by nebolo nič zlé, aj tieto kolíky dokážu spraviť fajn prítlak, dokonca do takej miery že ohnú celú dosku, no na tomto chladiči bol použitý nejaký iný typ. Po osadení na procesor nesedel chladič úplne pevne a kolíky mierne „pobehovali“ na svojej pozícii, aj keď boli správne zacvaknuté. Výsledok? Nie príliš dokonalý kontakt. Vidieť je to možné aj na nasledujúcej fotografii, kde je v jednom rohu aj suché miesto:

Aký to má dopad na výkon, a ako sa situácia zmení po výmene za kovové skrutky si povieme v kapitole Výsledky testov.

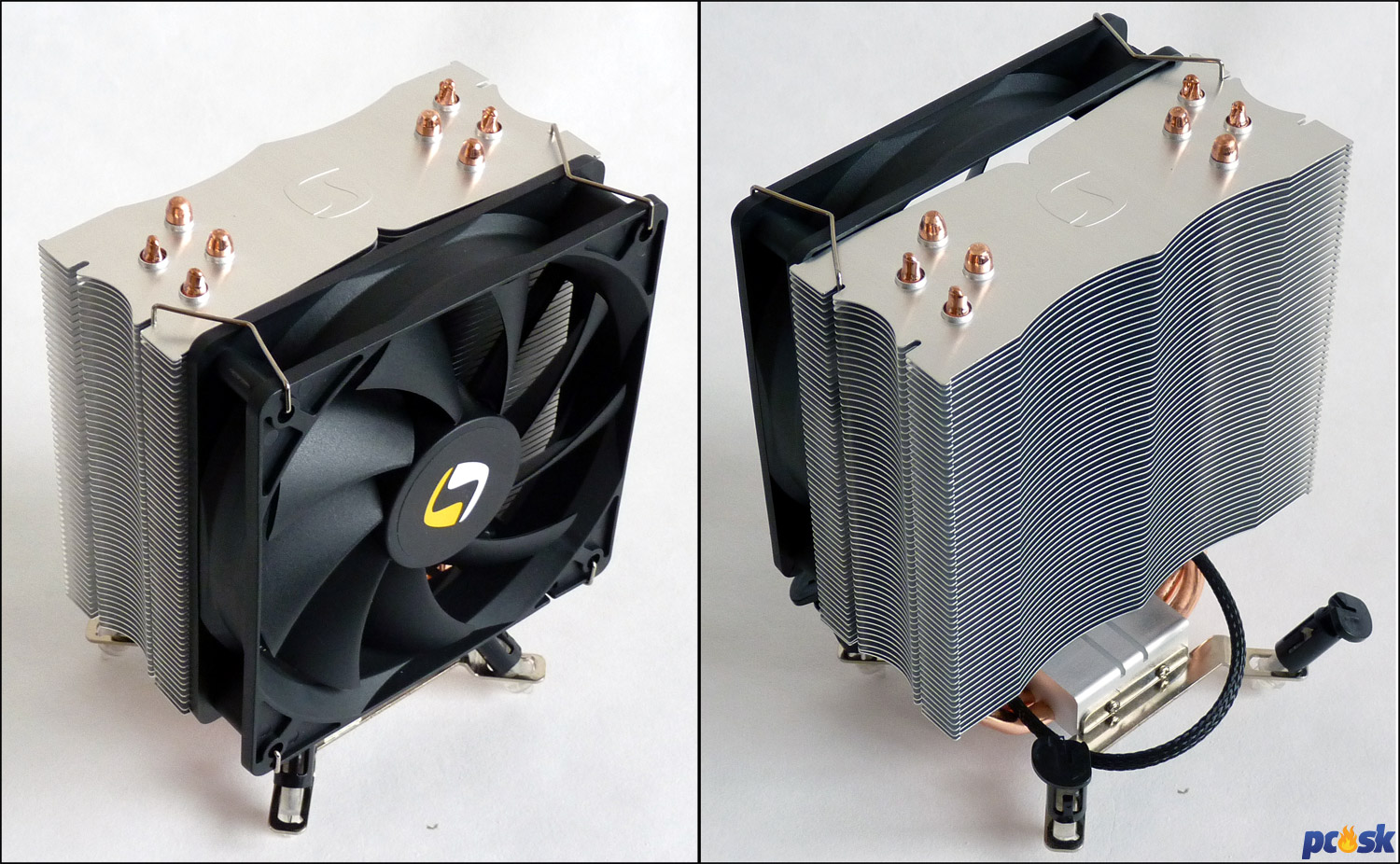

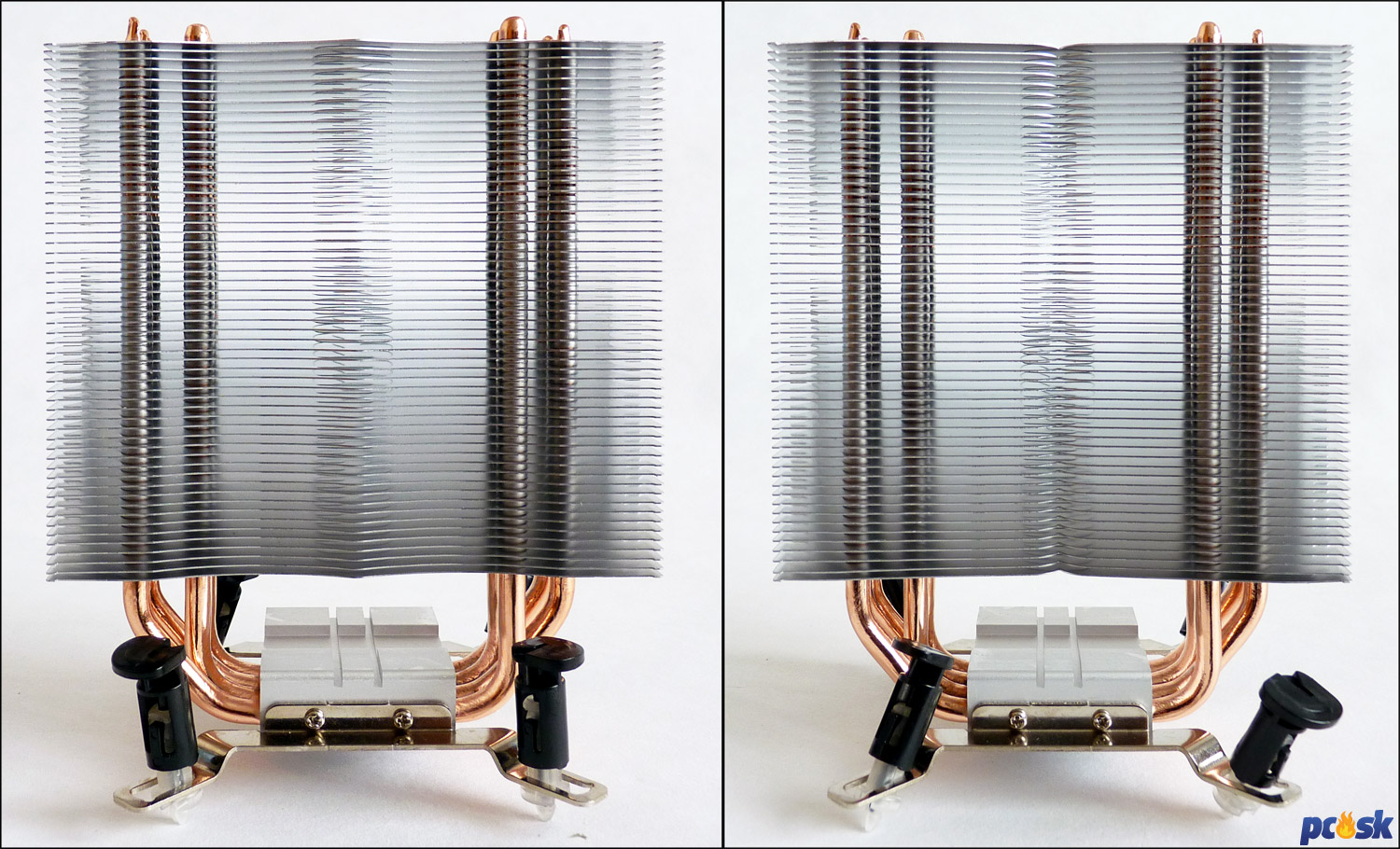

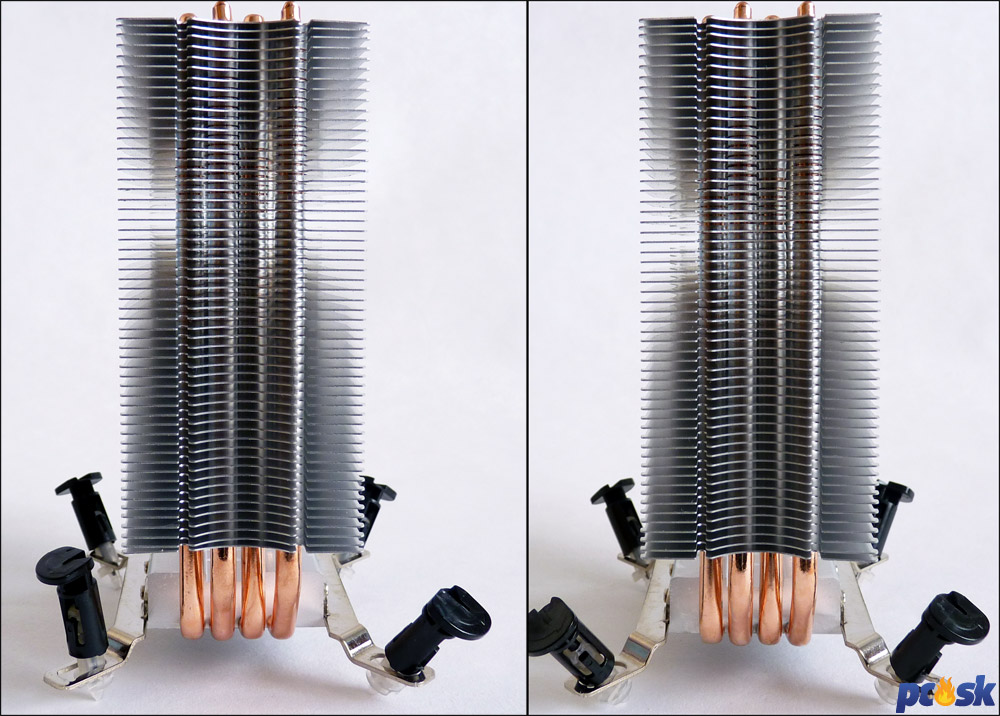

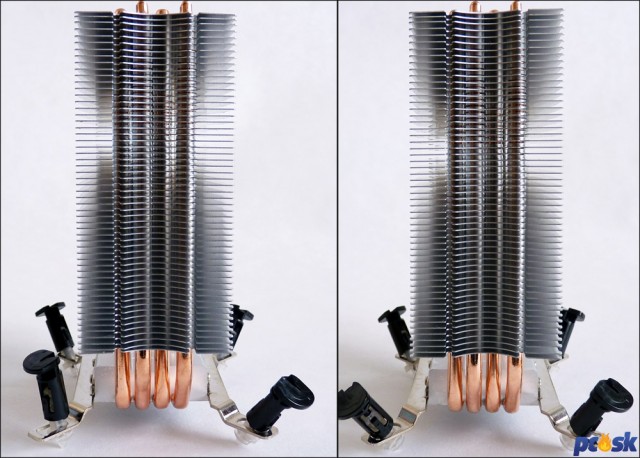

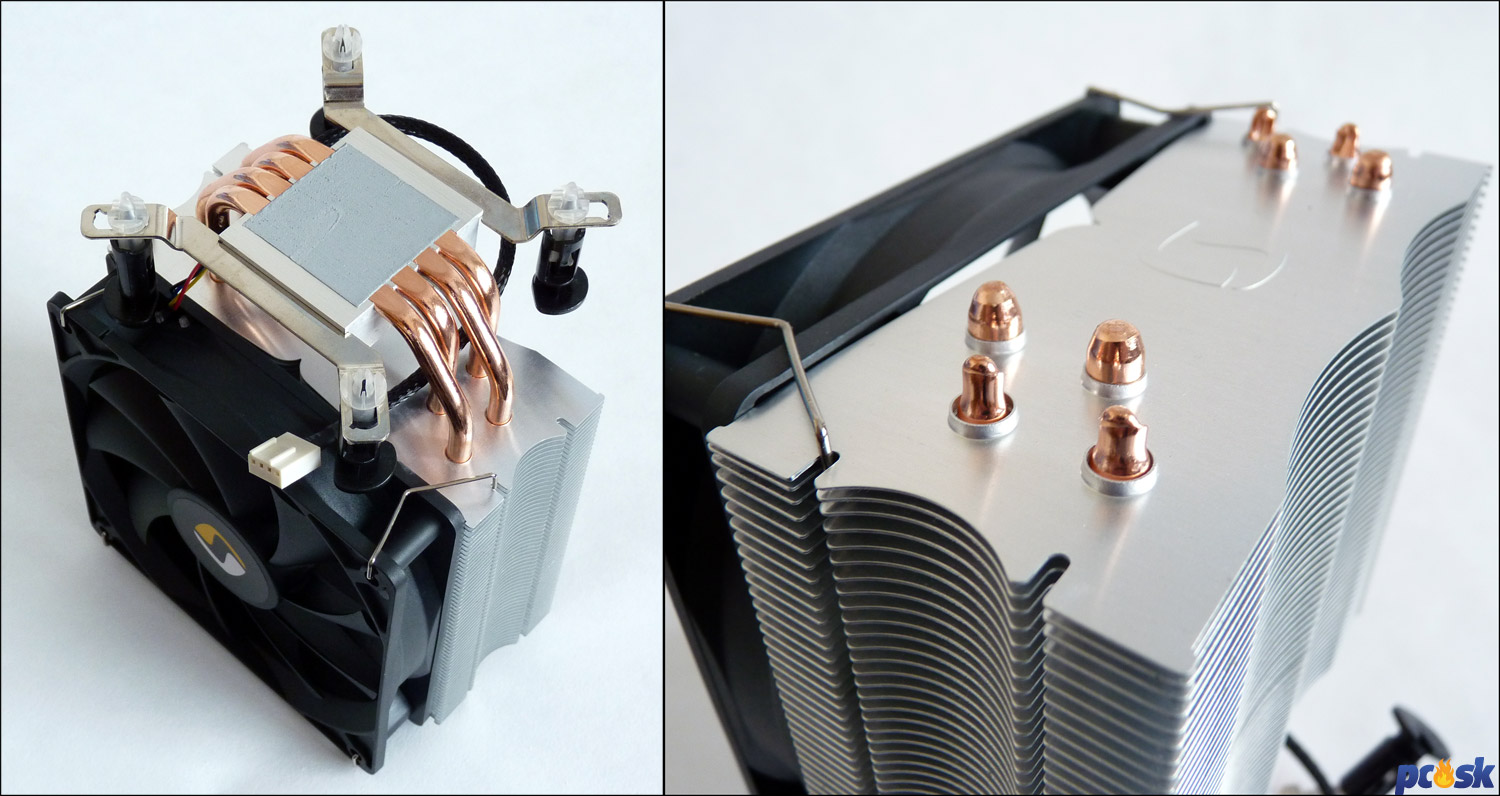

Nasledujú fotografie chladiča zo všetkých strán.

SilentiumPC Fera HE1224 – montáž

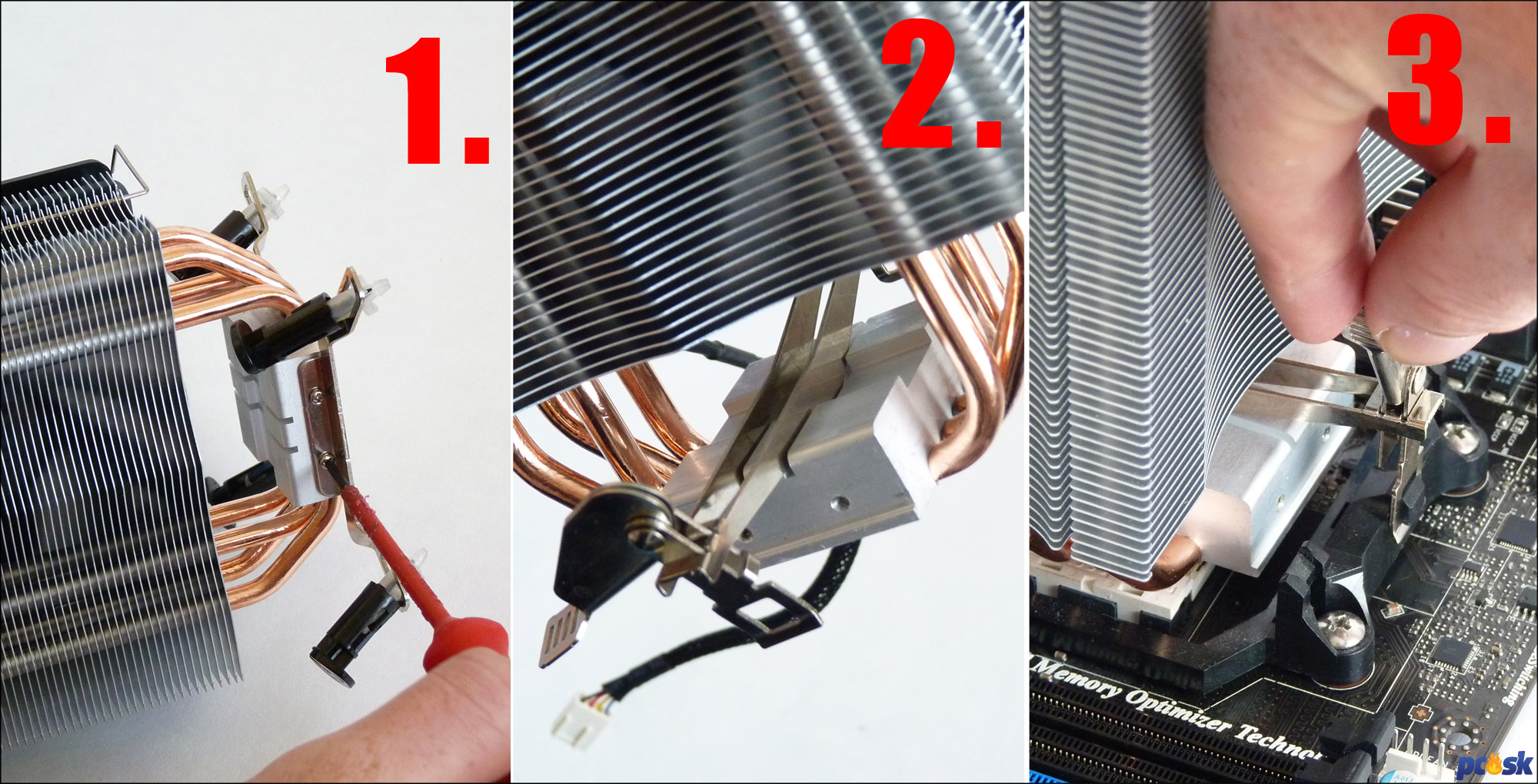

Inštalovať SilentiumPC Fera HE1224 je skutočne veľmi jednoduché a rýchle. U AMD aj Intel platformy nie je nutné vymontovať základnú dosku zo skrinky, čo je určite plus.

Pre všetky Intel sockety sa použijú push-piny, pričom im stačí zmeniť polohu na konkrétnu rozteč dier. Podporované sú všetky moderné socket – teda LGA775, 1556, 1555 aj LGA 1366.

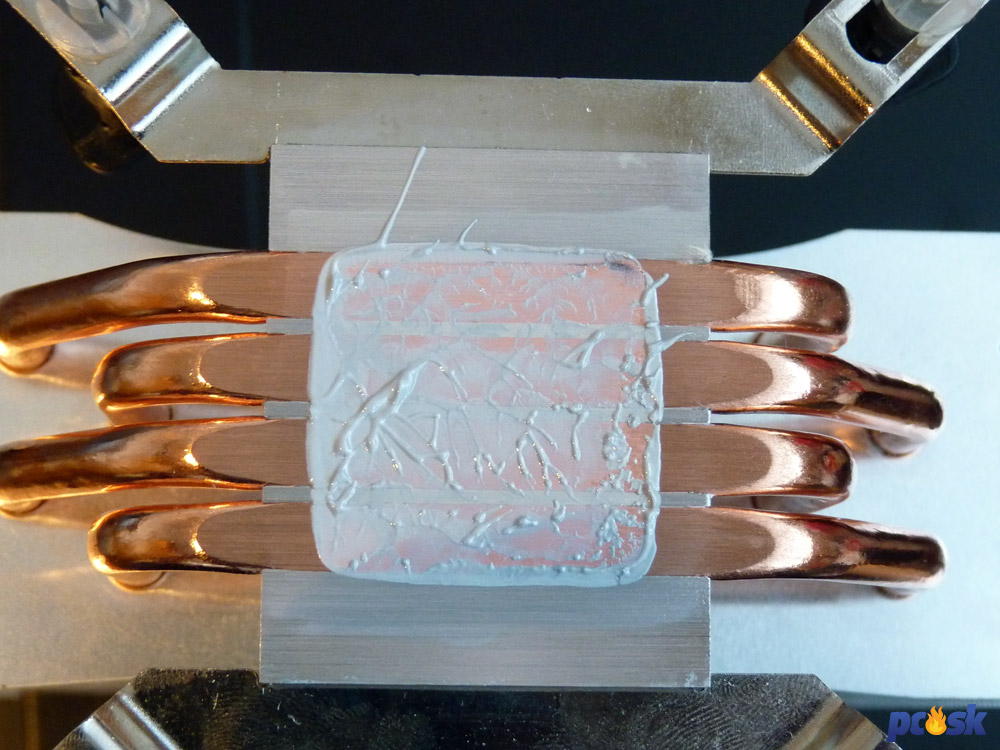

Keďže je teplovodivá pasta už vopred nanesená, odpadá aj starosť o jej rovnomerné rozotrenie. Patrí sa poznamenať, že vrstva je pomerne hrubá, mohla byť aj mierne tenšia.

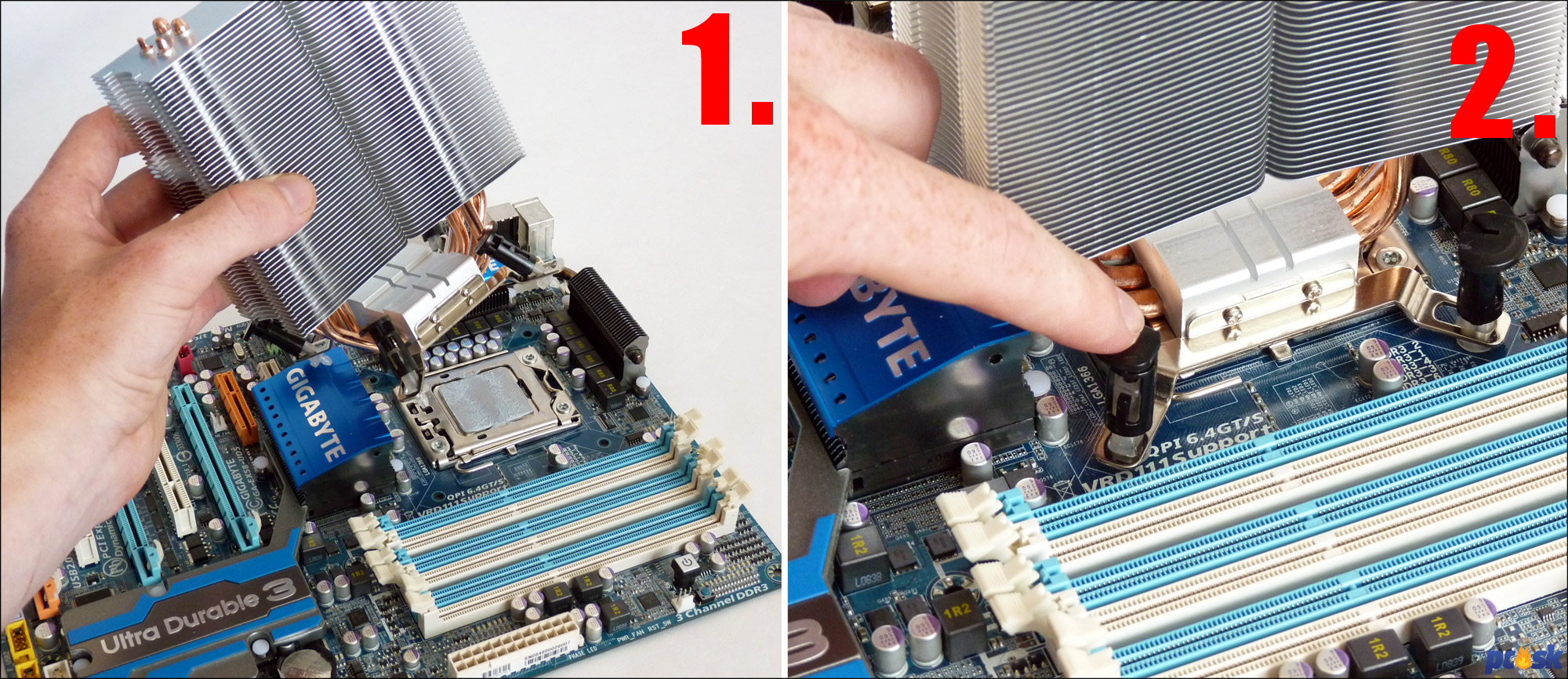

Inštalácia na Intel socket.

Pre AMD socket-y je nutné najprv sňať kovový rámik, následne do dvoch zárezov vložiť kovovú sponu, priložiť k procesoru a zatiahnuť páčku. Hotovo.

Inštalácia pre AMD socket.

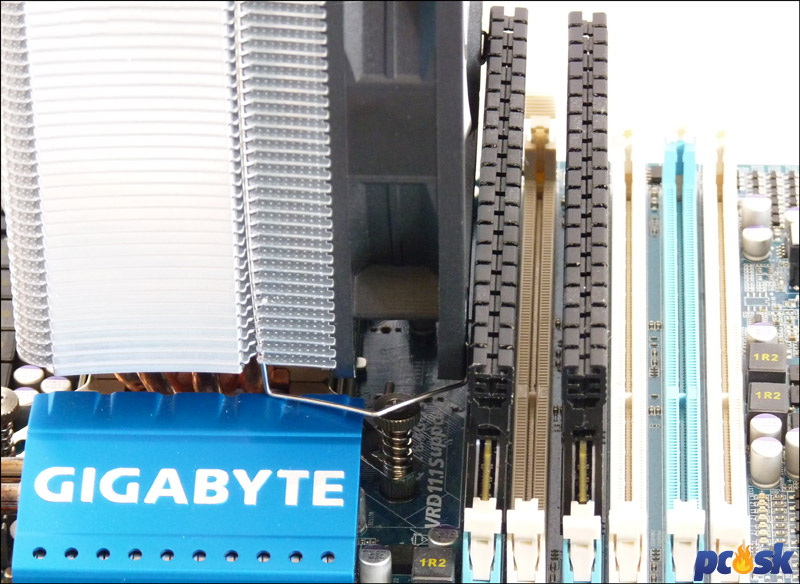

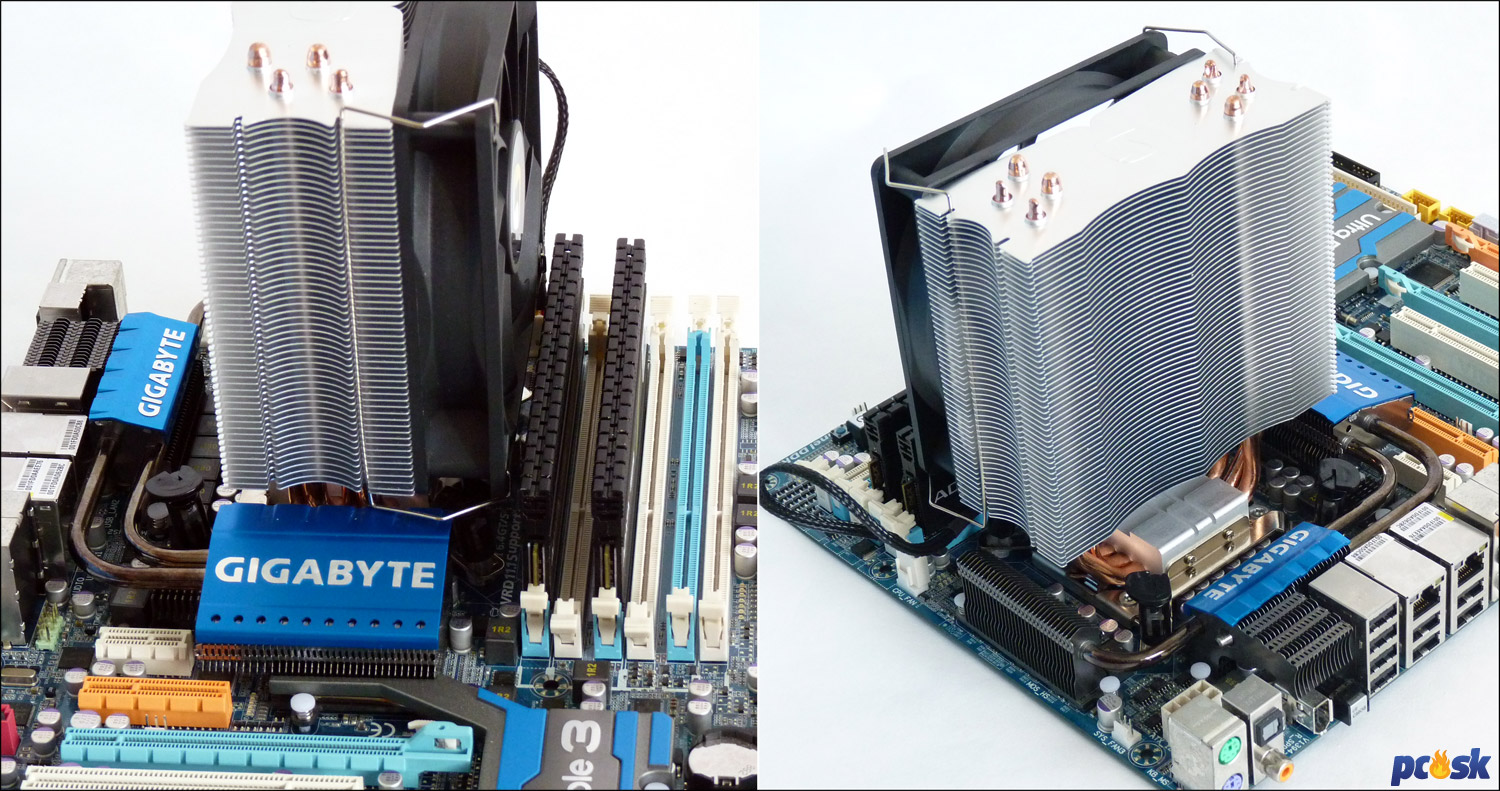

Vďaka úzkemu profilu a dobrej výške chladič nepríde do kolízie s komponentami či chladičmi základnej dosky, rovnako ako aj s RAM amäťami.

Gelid Tranquillo rev. 2.0 – balenie, špecifikácie, ventilátor

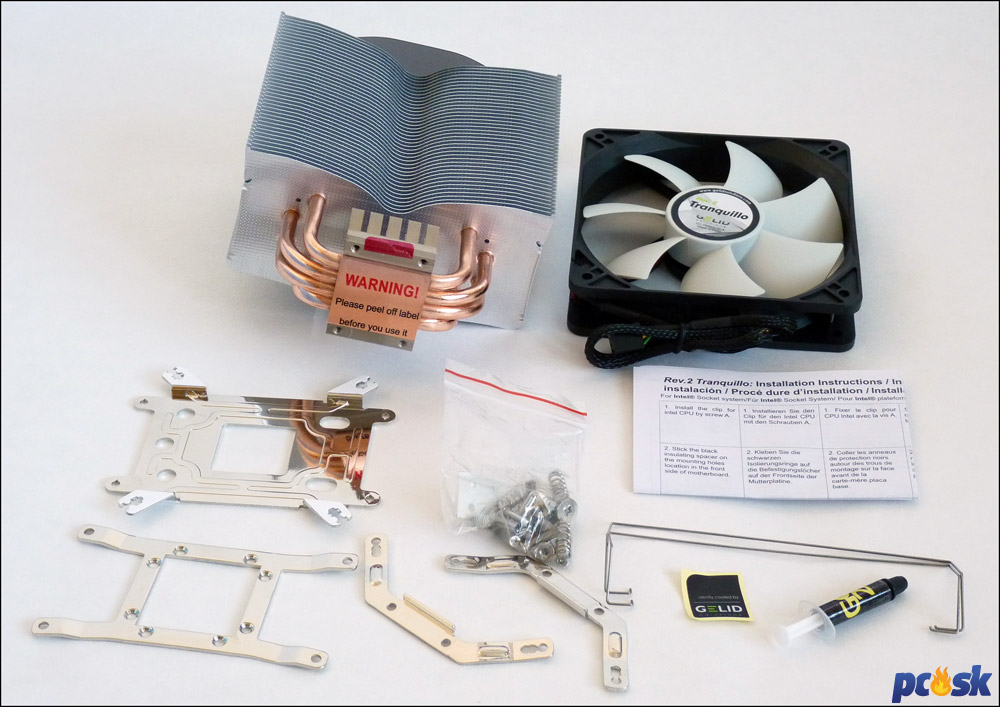

Balenie Tranquilla je oproti SilentiumPC Fera o niečo menšie, tvar však rovnaký, ako aj plastové uško na prenášanie. Napriek tomu že príslušenstvo vyzerá oproti konkurentovi bohatšie, v skutočnosti je navyše len teplovodivá pasta v malej tube a nálepka „Silently cooled by GELID“. Na rozdiel od Fera HE1224 nie je v balení druh sada spôn pre ďalší ventilátor, na chladič ho ani nie je možné osadiť. Väčšinu príslušenstva tvoria inštalačné kit-y pre všetky sockety AMD a Intel.

Špecifikácie:

• Tok vzduchu (CFM):       58 max
• Ložisko : Hydro Dynamic Bearing
• Dĺžka kábla (mm): 500
• Prúd (A): 0.18
• Napätie (V): 12
• Rozmery (mm)120  x 120  x 25
• Otáčky (RPM):  750 - 1500
• Rozmery pasívnej časti (mm):   74  x 125  x 153
• Balenie: GC-2 teplovodivá pasta, inštalačný kit pre AMD a Intel sockety
• Životnosť MTTF pri 40°C (h):       50 000
• Hlučnosť (dBA):               12 - 25.5
• Statický tlak (mmAq):    1.6
• Záruka (years):5
• Hmotnosť (g):   645
• Kompatibilita: Intel socket LGA 775, 1156, 1155, 1366, AMD Socket AM2/ AM2+/ AM3/ FM1

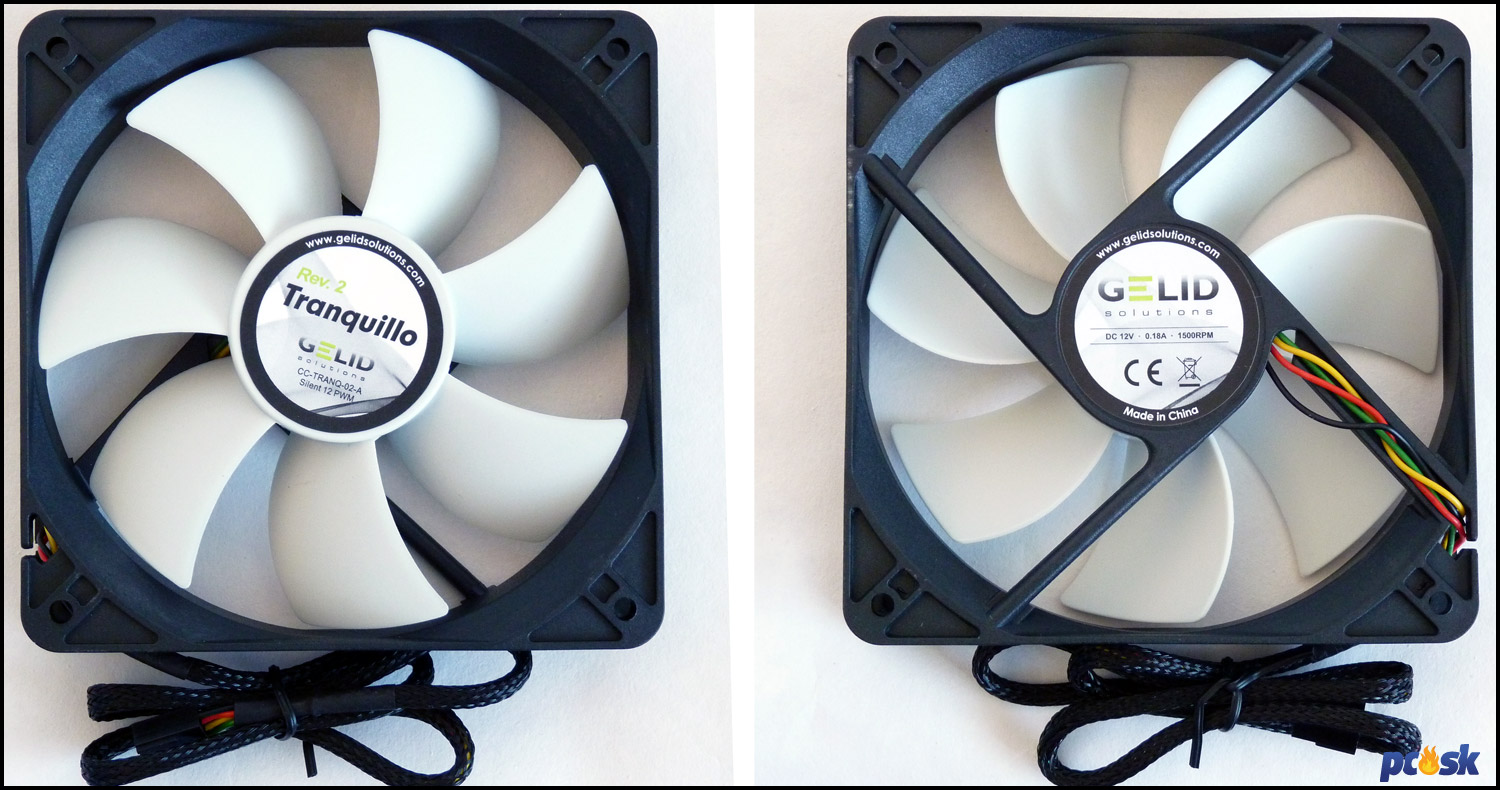

Ventilátor má rozmery 120x120mm so štandardnou výškou 25mm, je riadený PWM signálom, ktorý ho roztáča od približne 750rpm do 1500rpm. Pol metrový kábel postačí na pripojenie aj do konektora v úplnom rohu dosky, skôr však bude zavadzať, keďže 4pin konektor pre chladič procesora je vždy blízko socketu.

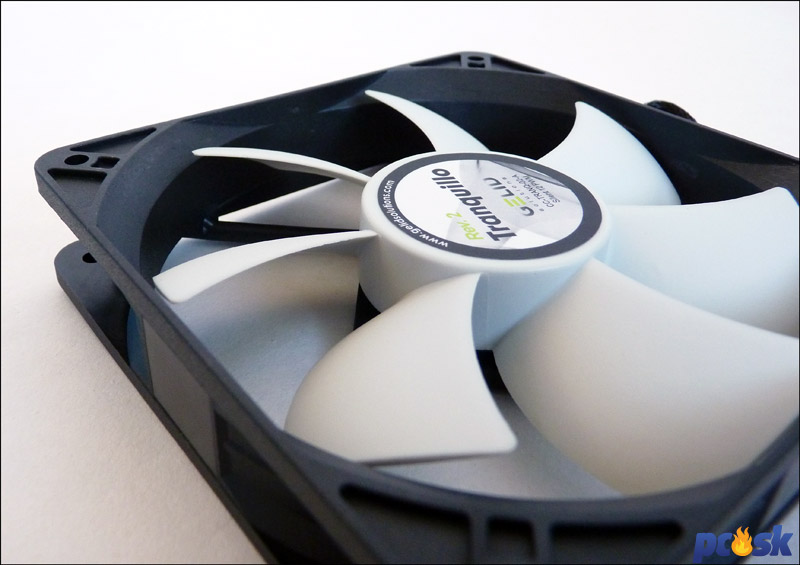

Ventilátor Gelid-u má o dve lopatky menej ako ten zo SilentiumPC Fera, tie sú o niečo málo širšie. Spracovanie je na slušnej úrovni, žiadne zabudnuté kúsky plastu z odlievania alebo ostré hrany nenájdeme.

Výrobca hovorí o ložisku typu Hydro Dynamic Bearing, zdá sa že slovo „Hydro“ je v dnešnej dobe in.

Ventilátor sa prichytí ku chladiču cez dve kovové spony.

Gelid Tranquillo rev. 2.0 – spracovanie

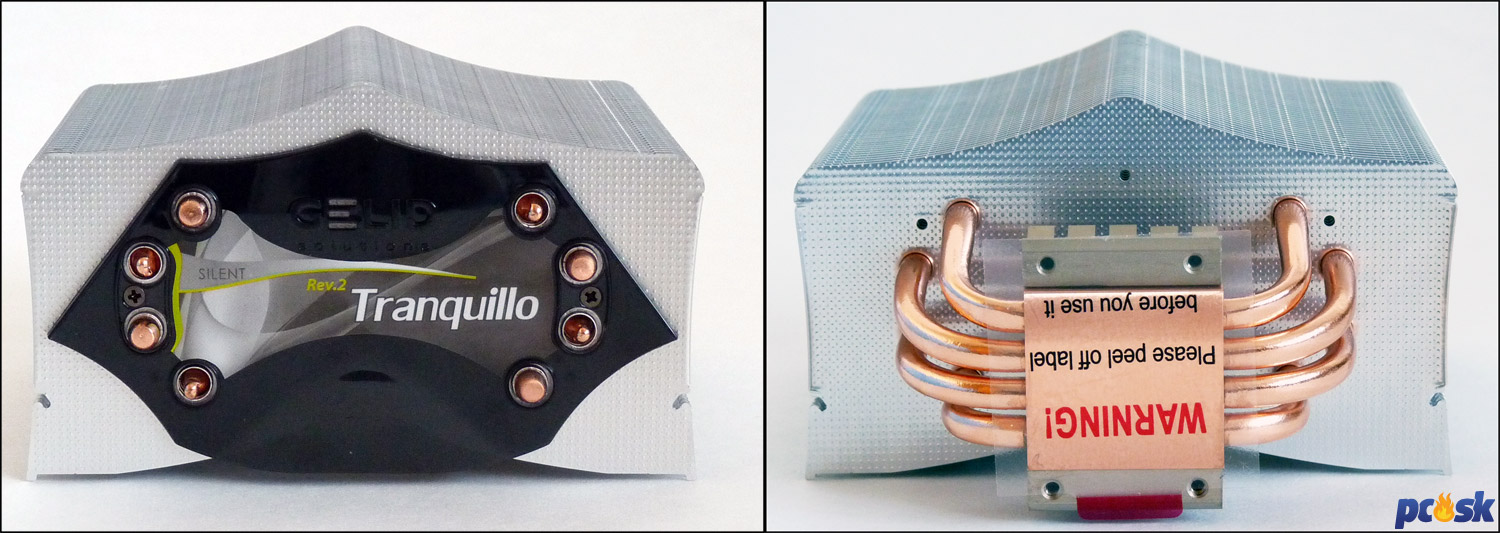

Obdobne ako SilentiumPC Fera aj Gelid Tranquillo je po stránke spracovania na výbornej úrovni. Na chladiči upúta vrchný plastový kryt s logom firmy a názvom chladiča, ktorý obopína aj zakončenie štvorice heat-pipe trubíc. Tieto sú usporiadané v štyroch radoch, čo je dobre vidieť na fotografiách na konci tejto stránky (pohľad zo všetkých strán).

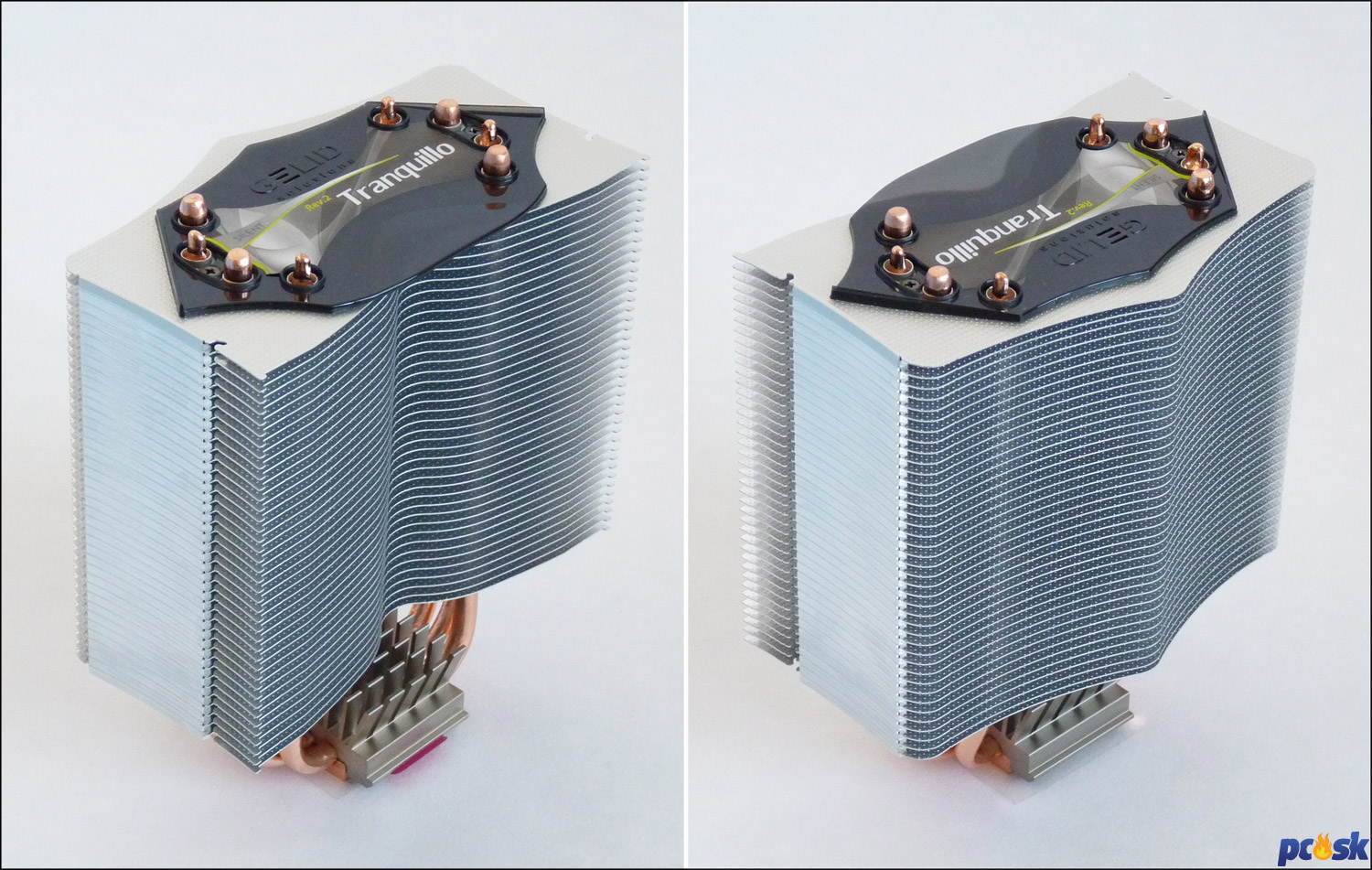

Zaujímavosťou je upravený tvar pasívnej časti. Tá má v strede výrez, vzduch z ventilátora teda nenaráža na „stenu“ z hliníkových rebier, ale sa v časti za motorom ventilátora „láme“. Niečo podobné, akurát v inej podobe zaviedol napríklad Prolimatech so svojim Megahalems, ktorý má stredovú časť úplne vynechanú a vzduch tadiaľ prúdi voľne, bez reštrikcií.

Druhá revízia dostala oproti originálu niekoľko malých vylepšení, dve z nich sa týkajú spodnej časti:

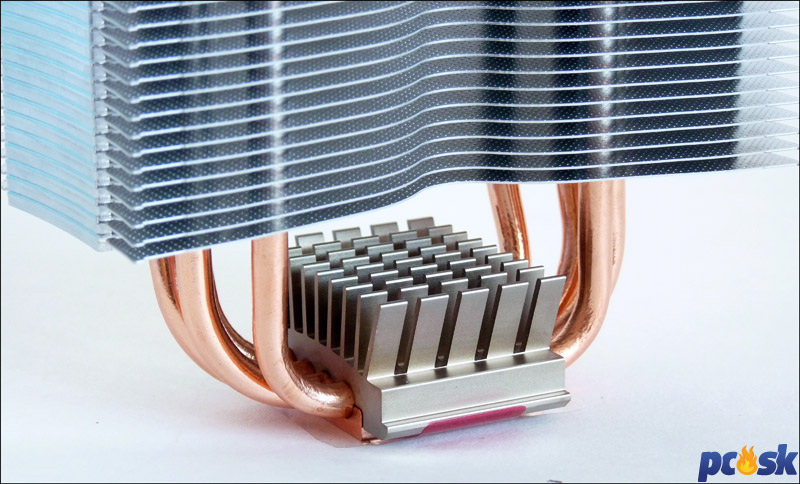

Pasív nad základňou má pozmenený tvar a je o niečo väčší. Druhou novinkou je usporiadanie heat-pipe – na fotografii vidieť že prvá z nich je kolmá, ostatné sú uložené šikmo. Vďaka tomuto sa zlepšila kompatibilita s vysokými chladičmi RAM pamätí, ku ktorým je orientovaná predná časť s ventilátorom.  Nie je to úplne ideálne (viď foto nižšie), ale myslím že celkom v poriadku.

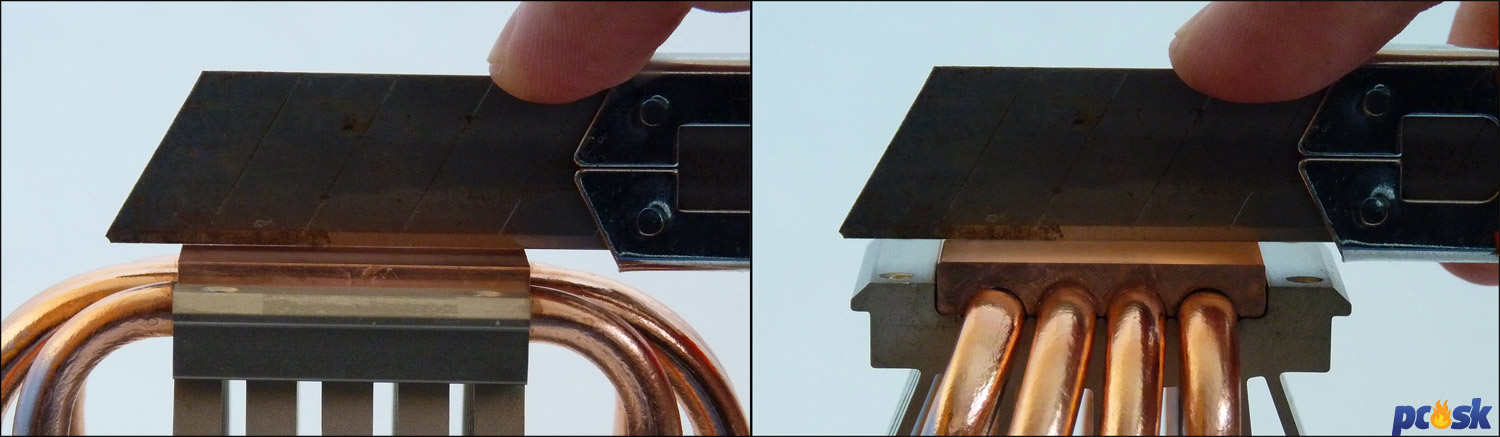

Základňa má klasickú podobu, teda medený blok cez ktorý prechádzajú trubice odvádzajúce teplo. Plocha je takmer ideálne rovná a vďaka podarenej a pevnej montáži je aj prítlak dobrý a hlavne rovnomerný.

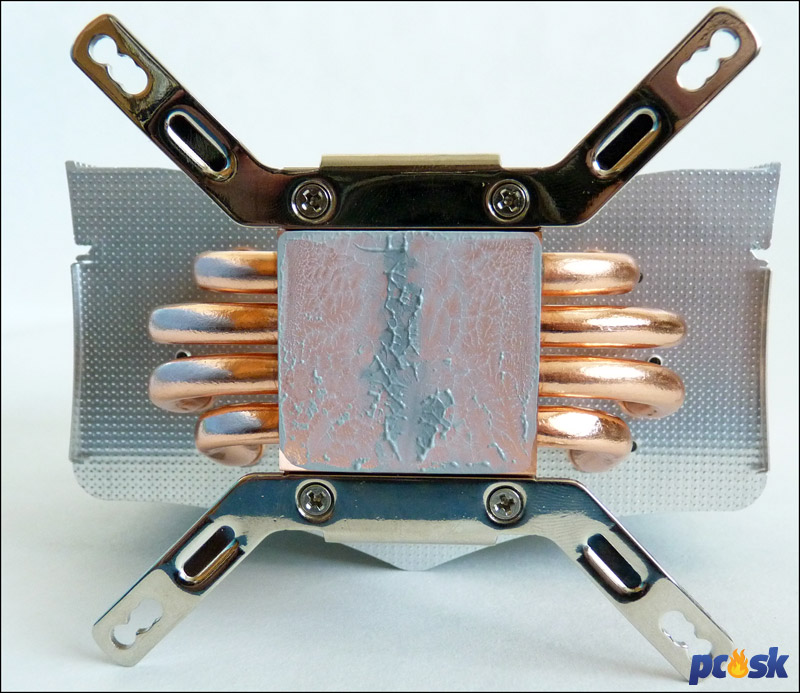

Tmavšia časť v strede pochádza z inej teplovodivej pasty. Prítlak je však rovnomerný, čo sa prejavilo ako otlačenie pasty po celej ploche

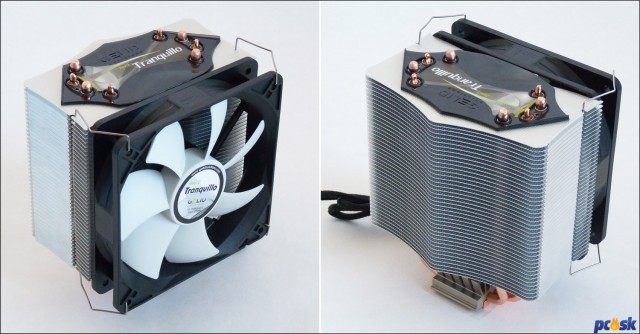

Tranquillo rev. 2.0 s osadeným ventilátorom

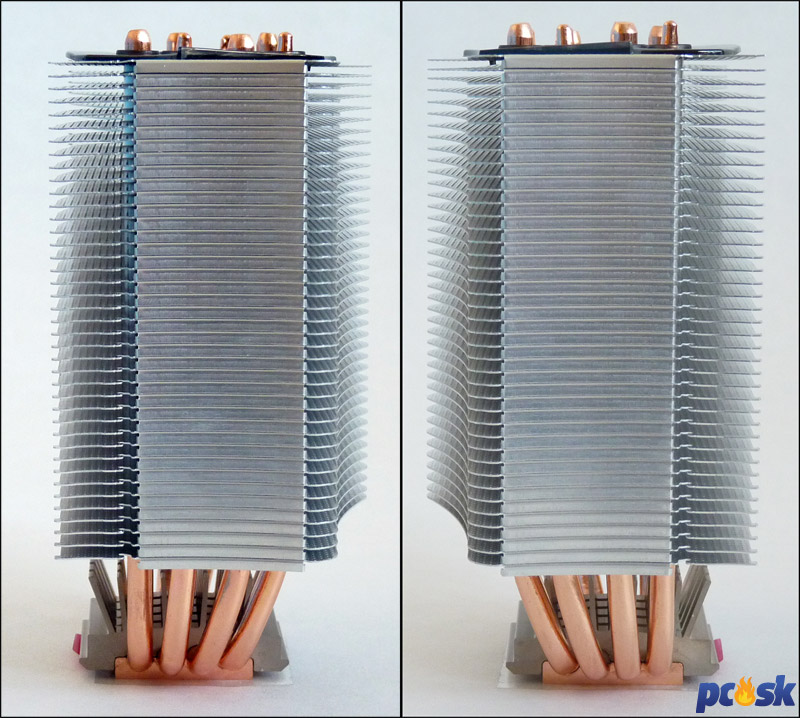

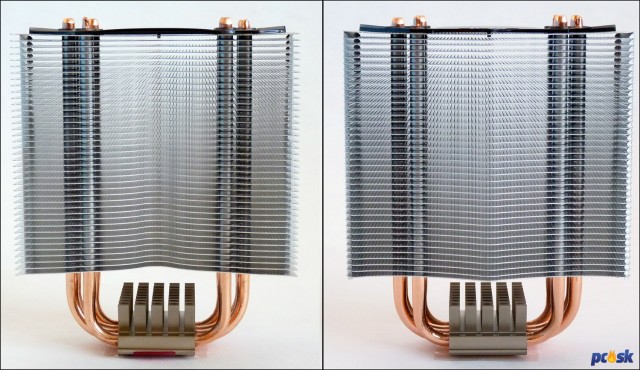

Nasledujú fotografie chladiča zo všetkých strán.

Gelid Tranquillo rev. 2.0 – montáž

Ak chcete inštalovať Gelid Tranquillo, musíte u AMD aj Intel platformy osadiť backplate pod základnú dosku. Žiaden problém ak staviate nový počítač, avšak pekných pár desiatok minút roboty ak musíte rozoberať už hotovú zostavu. Všetko má samozrejme svoje plus aj mínus – oproti SilentiumPC Fera je montáž pevnejšia a stabilnejšia, no aj časovo neporovnateľne náročnejšia.

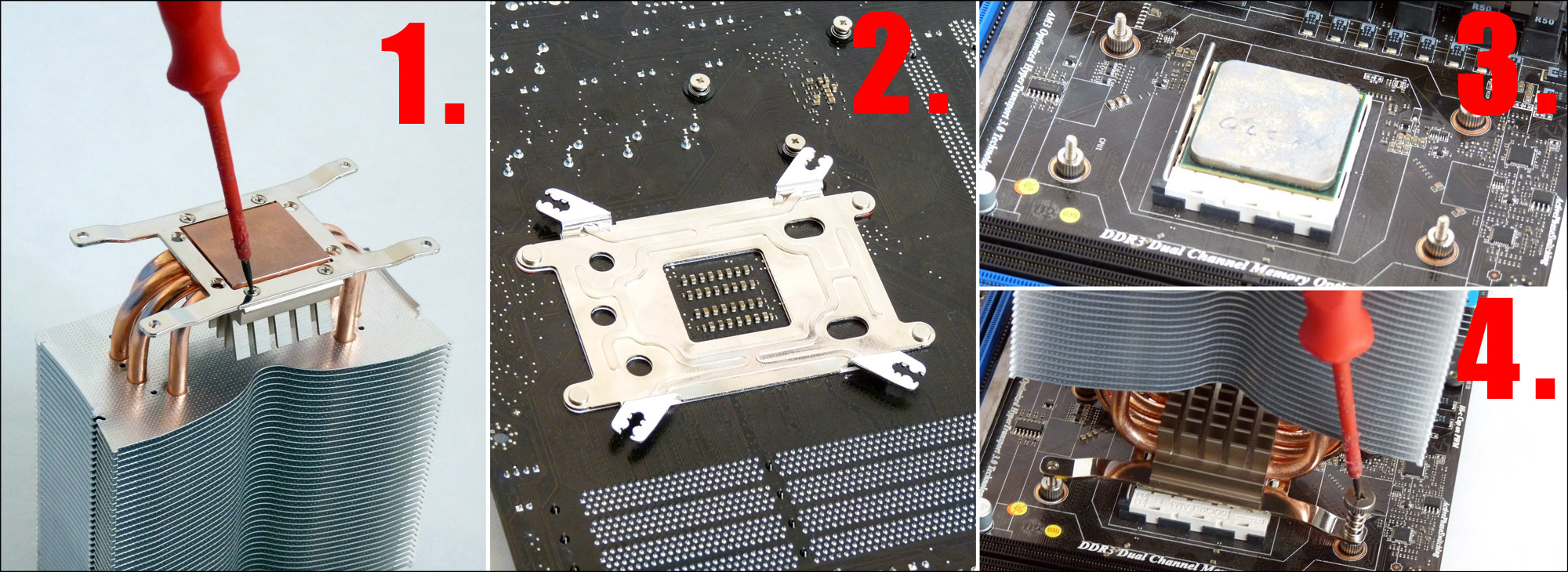

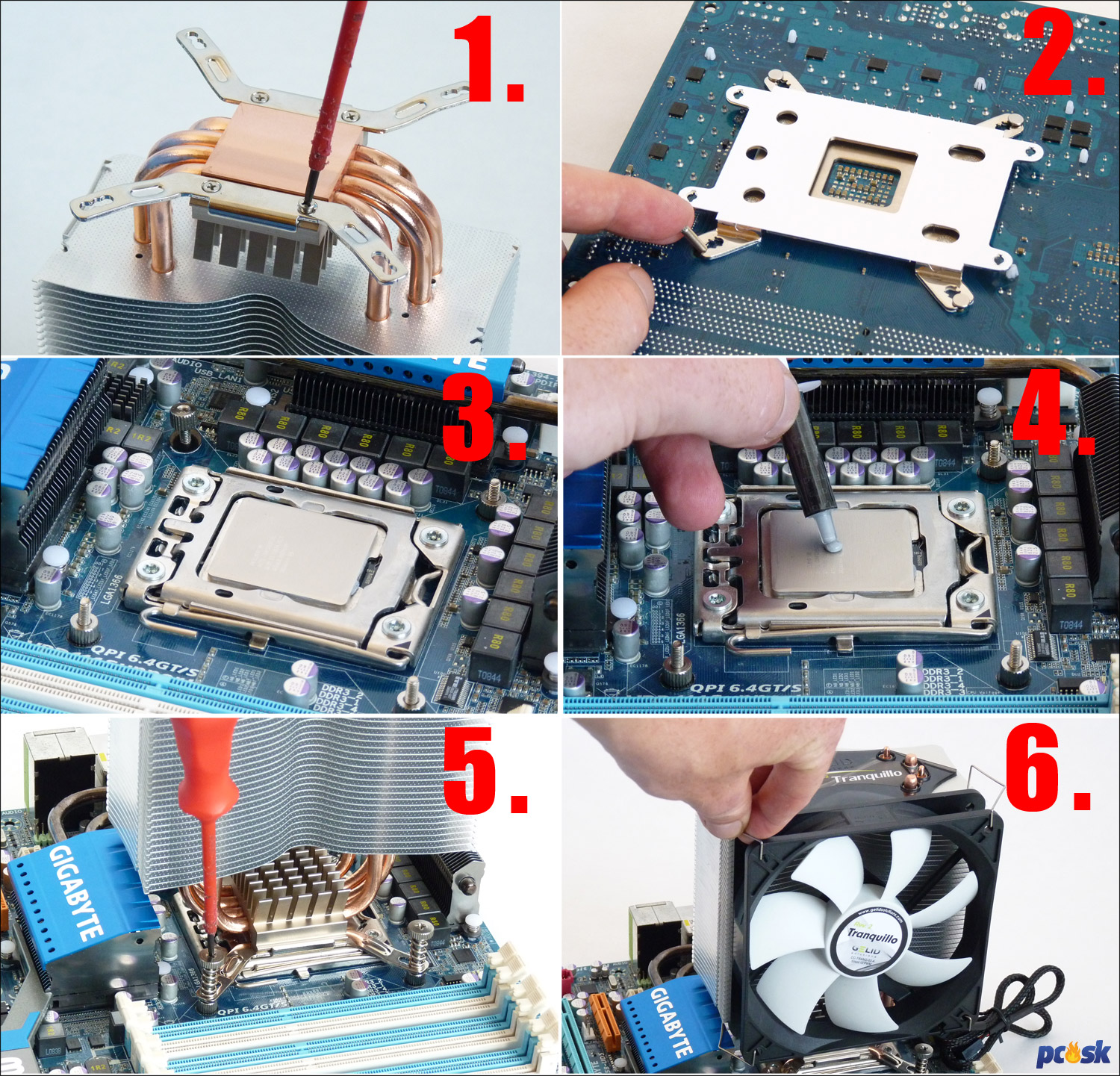

U Intel socketov sa proces začína priskrutkovaním dvojice kovových výliskov k základni. Následne treba pod socket z druhej strany dosky priložiť montážny plech (backplatte), zasunúť skrutky a z druhej strany ich zaistiť maticami. Pod ne patria ešte aj izolačné podložky. Ďalšík krokom je priloženie chladiča k trčiacim skrutkám a nasadenie skrutiek s pružinami. Nakoniec stačí postupne dotiahnuť a osadiť ventilátor.

Inštalácia na Intel socket.

Pre AMD sockety sa montáž v podstate nelíši, použije sa iba iná spona k základni chladiča a taktiež iné diery v backplate. Druhá revízia Tranquilla umožňuje navyše natáčanie po 90°, dá sa teda vybrať orientácia toku vzduchu ľubovoľným smerom. Realizuje sa to už na začiatku, pri pripevňovaní montážnej spony na chladič.

Inštalácia na AMD socket.

Metodika testovania

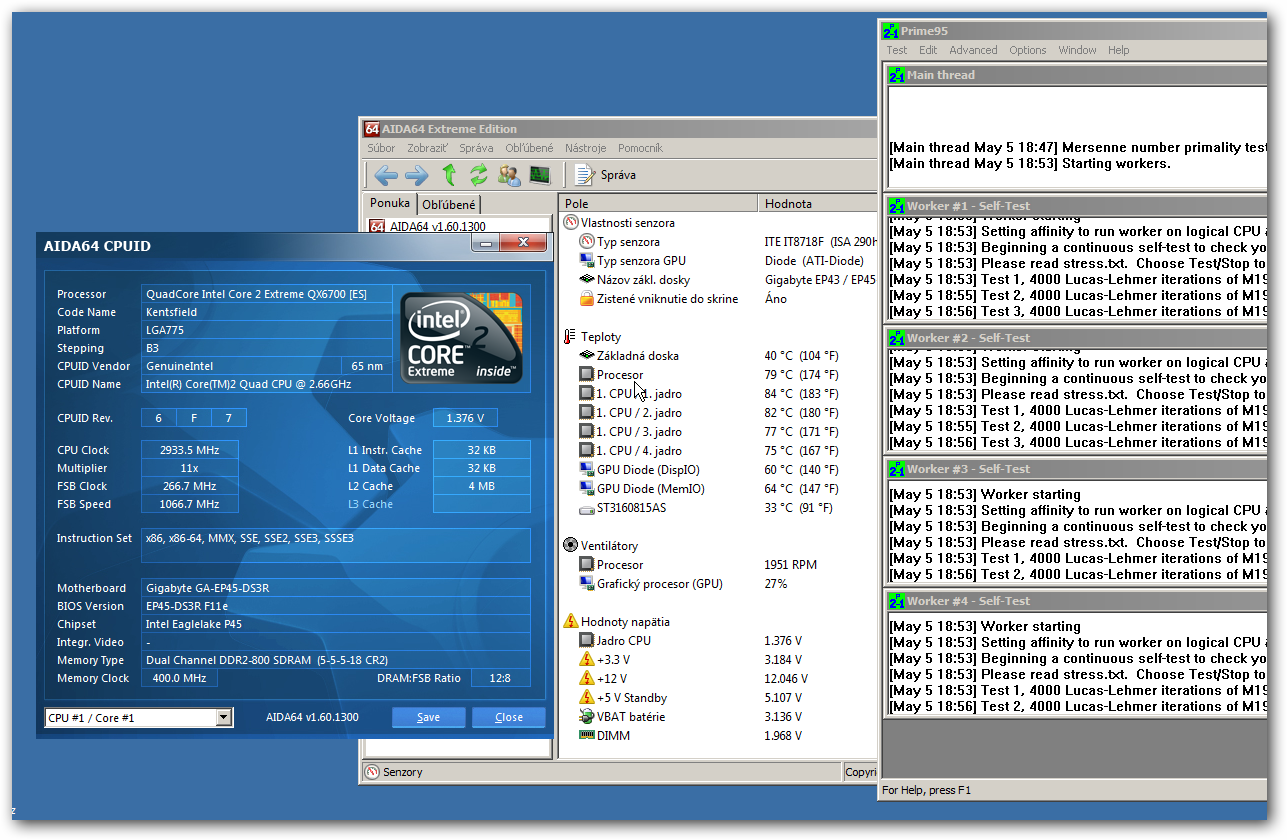

Ako „vykurovacie teleso“ slúži starý, dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP 130W. Navyše je ešte mierne pretaktovaný na 2,93GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

Chladiče sú testované na tzv. benchtable, teda otvorenej počítačovej zostave. Tá je orientovaná tak, ako bude v drvivej väčšine skriniek (rozumej – základná doska je „na stojato“). Pre všetky chladiče je použitá popri štandardne pribalenej teplovodivej paste aj Arctic MX-2. Záťaž je realizovaná programom Prime 95 v 64-bit verzii s testom In-place large FTTs pre maximálnu spotrebu. V reálnej prevádzke takéto vyťaženie nedosiahnete takmer nikdy, ak vôbec.

Keďže nie je možné zabezpečiť vždy totožné teploty okolitého vzduchu v miestnosti, sú uvádzané rozdiely teplôt. Od priemeru zo štyroch senzorov na každom jadre procesora sa odrátava teplota v miestnosti, výsledné čísla nájdete v grafoch. Pre zobrazenie teplôt je použitý softvérový nástroj Aida64 Extreme Edition od spoločnosti Finalwire.

Pozn.: posluchový test prebiehal pri vypnutom chladení napájacieho zdroja a s SSD Crucial m4 256GB (recenzia) od spoločnosti SETOS, spol s r.o.

Výsledky testov

Predtým než sa vrhnete na grafy, dovolím si krátke vysvetlenie. Nakoľko som nebol celkom spokojný s kvalitou montáže chladiča od SilentiumPC, nahradil som plastové push-piny za kovové skrutky, ktoré by mali vytvoriť aspoň o niečo lepší prítlak. V grafoch preto nájdete popri  výsledkoch so štandardnou pastou a pastou MX-2 od Arctic aj výsledok, pri ktorom je v zátvorke slovo skrutky.

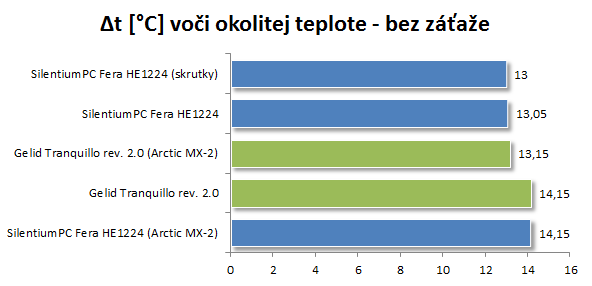

Začnime stavom bez záťaže. Procesor ostával na vysokom napätí, ale netiekol nim záťažový prúd.

Viac menej nič zaujímavé, snáď len zistenie že hrubá vrstva štandardne nanesenej pasty na SilentiumPC Fera vedie teplo lepšie ako tenká vrstva MX-2.

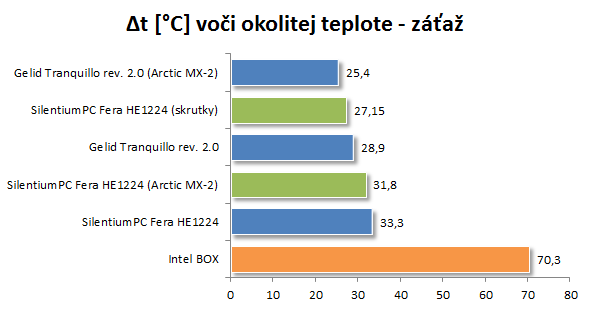

Prejdime na zaujímavú časť – záťaž.

Rozdiely až o skoro 8°C? To si pýta vysvetlenie.

Ako som predpokladal, menej pevná montáž na Fera HE1224 sa podpísala aj pod vyššie teploty. Toto tvrdenie dokazuje aj výsledok so skrutkami, kedy teplota klesla o vyše 4,5°C (pri použití pasty MX-2 v oboch prípadoch).

Za výrazným zlepšením teplôt u Gelid Tranquillo pri použití pasty MX-2 stojí konzistencia pasty GC-2, ktorú Gelid balí ku chladiču. Zatiaľ čo MX-2 je riedka a dobre „zateká“ a roztláča sa, Gelid GC-2 je podstatne tuhšia, lepkavá a ťažšie sa vytvára rovnomerná, tenká vrstva. Som si istý že po párhodinovom zahorení by sa situácia zlepšila, alebo tiež ak by ste si dali väčšiu námahu pri nanášaní.

Aj napriek dosť veľkým rozdielom dokázali oba chladiče spoľahlivo udržať dobre „napumpované“ 65nm štvorjadro  v stabilnom stave, bezpečne ďaleko od hraničných teplôt (viď BOX chladič, ktorý už bol na 93°C - 96°C). Na striedme pretaktovanie sú teda použiteľné oba.

Hodnotenie hlučnosti

SilentiumPC Fera HE1224 – keď procesor nie je pretaktovaný a je v stave nízkej spotreby, sú otáčky ventilátora okolo 900rpm. Aj pri tejto rýchlosti však jasne počuť „bzučanie“ motora a z bližšia aj tok vzduchu cez rebrá. Pri pretaktovaní sa otáčky v stave bez záťaže mierne zdvihnú na cca 1100 až 1200rpm, čo sa samozrejme prejavilo aj na mierne zvýšenej úrovni zvuku, predovšetkým toho z motora. Poriadna záťaž roztočí ventilátor až k 1500rpm, čo už je skutočne hlučné a dovolím si povedať, že ani staršie pevné disky v „papierovej“ skrinke z tenkých plechov chladič neprehlušia. Veľká škoda pre Fera HE1224, dávnejšie testovaný Fortis HE1225 mal podstatne lepší ventilátor, ktorý by zapasoval aj na túto novinku. V tomto stave však chladič nie je nič pre ľudí citlivých na hluk z počítača.

Gelid Tranquillo rev. 2.0 – Keď procesor nebol zaťažený, usadili sa otáčky na hodnote okolo 940rpm. V takomto stave nebolo počuť tok vzduchu cez rebrá, zato mierne „bzukot“ motora. Je to ale prijateľnejšie ako u SilentiumPC Fera. Pri záťaži otáčky stúpli ku 1400rpm, čo sa prejavilo zvýraznením zvuku motora, ktorý by už bolo počuť aj mimo zatvorenú skrinku. Chladič teda nepatrí medzi veľmi tiché, nazval by som ho akceptovateľným pre používateľov s „normálnymi nárokmi“. Entuziastov však neuspokojí.

Zhodnotenie

Ak ste preskočili z úvodu na grafy a sem, alebo dokonca priamo na záver, malá rekapitulácia toho, čo sme sa o týchto chladičoch dozvedeli.

Začnime poľským SilentiumPC Fera HE1224. Pasívna časť, musím uznať, je veľmi kvalitná, úzky profil dovolí ľahší prietok vzduchu, priamy dotyk štyroch heat-pipe trubíc výborne pokrýva plochu aj najnovších procesorov a základňa je takmer perfektne rovná. Možnosť osadiť dva ventilátory by ocenili tí náročnejší overclockeri. Výkon chladiča by mohol byť o dobrých pár stupňov lepší, nebyť nie úplne pevnej montáže (čo dokazuje meranie s vymenenými plastovými kolíkmi za kovové skrutky).Ventilátor nepatrí  medzi tie najtichšie, čo je tiež malé mínus. Keby výrobca použil prvky z dvojice dávnejšie testovaných chladičov – ventilátor z Fortis-a a jednoduchú montáž zo Spartan-a, jednalo by sa o výborný produkt. Ako plus na montáži možno hodnotiť veľmi rýchlu inštaláciu a na ventilátore krátky káblik, ktorý nebude v skrinke zbytočne zavadzať.

Gelid Tranquillo aj v druhej revízii je dobrým chladičom. Ventilátor bude dostatočne tichý pre väčšinu používateľov, montáž je síce zdĺhavejšia, no zato bezpečne pevná. Poteší možnosť natáčania na AMD socketoch, čo nie je samozrejmosťou u všetkých chladičov. Výkon je tiež slušný, v pohode si s nim vystačíte na „normálne“ pretaktovanie. Spokojne môžem tento produkt odporučiť v tej pomyselnej strednej triede chladičov.

SilentiumPC Fera HE1224 sa predáva za približne 26€, oficiálnym distribútorom je spoločnosť TichePC.sk.

Gelid Tranquillo rev. 2.0 možno dostať za bezmála 30€.
