Prolimatech Genesis – Mercedes pre váš procesor

Najnovší počin spoločnosti Prolimatech v teste postavíme proti starej škole v podobe Noctua NH-U12P a taktiež proti vodnému chladiču Corsair H70. Má Genesis za 70€ čo ponúknuť náročnému používateľovi?

Úvod, balenie, špecifikácie

Prolimatech vtrhol do arény luxusných chladičov len pomerne nedávno, no okamžite si získal (zaslúženú) pozornosť. Dojem, ktorý možno mnohí mali po zhliadnutí prvotiny Megahalems bol ten, že ide opäť iba o nejakého zabudnutého ázijského výrobcu a jeho produkty u nás len ťažko niekedy zoženieme.  Opak sa stal pravdou a Prolimatech začal úspešne predávať aj v Európe. A to je dobré, pretože už prvé testy potvrdili, že dlhoročný „kráľ“ Thermalright (s chladičom Ultra 120 Extreme) má vážneho konkurenta. Podobne vyzerali aj ďalšie chladiče z ich dizajnérskej dielne – vysoká kvalita, výborný výkon a tiež high-end cena. Taký je aj najnovší Genesis.

Zdalo by sa, že na poli vzduchových chladičov už nie je veľa na vymýšľanie. Priamy dotyk heat-pipe s chladeným čipom už máme „na každom rohu“, no najvýkonnejšie chladiče aj tak stále vsádzajú na klasický dizajn celistvej medenej základne. Absolútnu špičku dnes prezentujú zväčša chladiče typu Noctua ND-H14 s dvojicou „veží“ do ktorých ústia heat-pipe trubice odovzdávajúce teplo procesora hliníkovým rebrám. Podobný je aj Genesis, no s jednou podstatnou úpravou:

Jedna „veža“ vertikálne, druhá horizontále. Taký hybrid dvoch typov chladičov. Či sa to osvedčí, uvidíme pri testovaní na žravom Core2Quad QX6700 Extreme Edition.

Poďme však pekne po poriadku, a teda začnime od balenia. Domov si donesiete (alebo vám kuriér privezie) pomerne veľkú škatuľu s jednoduchou grafikou,  nápisom Genesis a rúčkou na prenos. Výrobca informuje iba o troch hlavných prednostiach – nízkej hmotnosti, podpore 140mm a 120mm ventilátorov a chladení veľkej plochy, plus na jednej stene sú vypísané špecifikácie spolu s presnými rozmermi.

Chladič je balený v pevnom plastovom vrecúšku, navyše vystlaný penovou hmotou z každej strany, ktorou sa dotýka škatule. Všetko montážne príslušenstvo je v samostatnej škatuli na vrchu. Už z balenia je cítiť zmysel pre detail a luxus – každá súčiastka je v samostatnom obale, každý kus je z masívneho kovu, žiaden tvrdený plast nenájdete.

Novinkou od Prolimatech je, že montážny kit pre sockety AMD procesorov je už v základnom balení a nie je nutné ho dokupovať osobitne, ako to bolo u predchádzajúcich modelov. Jeho dizajn je vyriešený tak, že sa chladič dá natáčať o 90° podľa potreby.

Pre Intel sockety je tu jeden backplate s dierami pre s775, s1156/1155 a s1366. Výrobca pribalil aj tubu s teplovodivou pastou a nálepku s logom spoločnosti. Pasta konzistenciou pripomína najbližšie svojho času veľmi populárnu Arctic Silver 5 (nemýliť si so spoločnosťou Arctic (Cooling)), ľahko sa rozotiera do tenkej súvislej vrstvy a "netrhá" sa na povrchu, hodnotím ju určite pozitívne.

Špecifikácie

Kompatibilita: Intel Socket LGA 775/1366/1156/1155 , AMD Socket AM2/2+/3
Rozmery: 146mm x 216.5mm x 160mm (podrobne viď nákres nižšie)
Hmotnosť: 800g (bez ventilátora)
Materiál: meď (heatpipe, základňa), hliník (rebrá) – povrchová úprava poniklovanie
Kompatibilita ventilátorov: 140x140x25mm a/alebo 120x120x25mm, jeden až tri kusy, spony v balení pre dva ventilátory
Heatpipe trubice: priemer 6mm, 6 kusov

Ventilátory

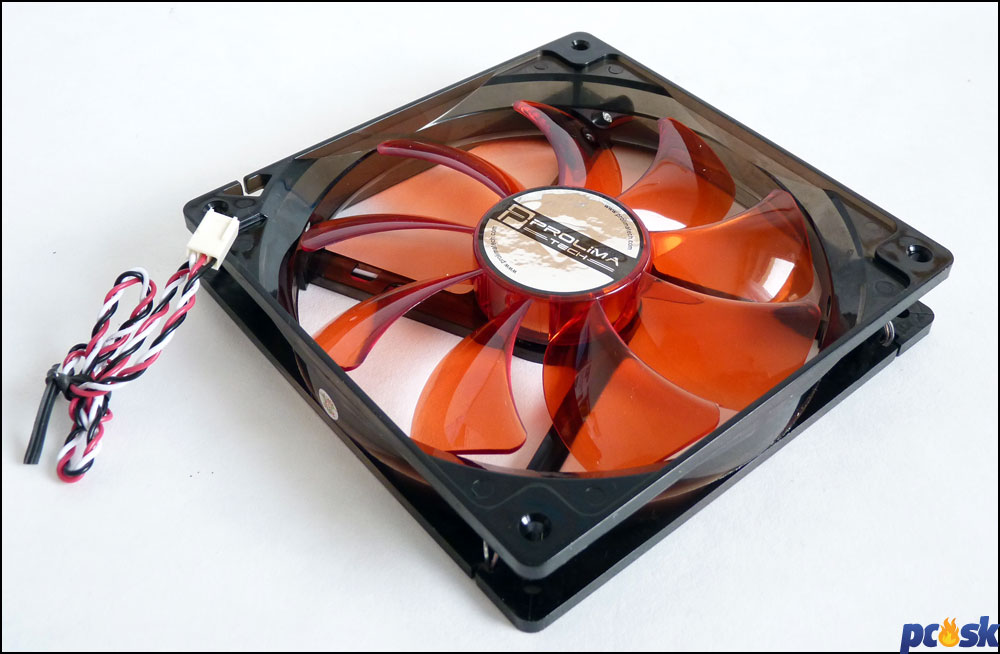

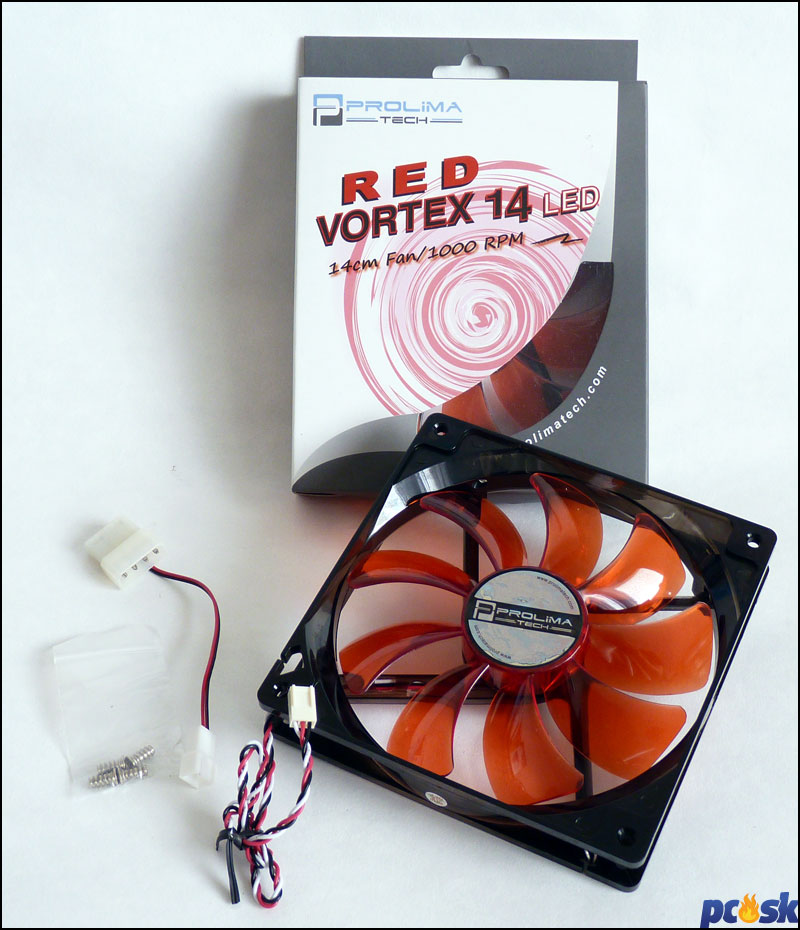

Prolimatech ku svojmu chladiču Genesis nebalí žiadne ventilátory, na stránkach možno nájsť odporúčanie na otáčky 800 až 1600rpm, čo je dosť vágna definícia. Ideálne samozrejme osadiť dva 140mm ventilátory a také nám aj do testu prišli spolu s chladičom. Nesú rovnako logo Prolimatech:

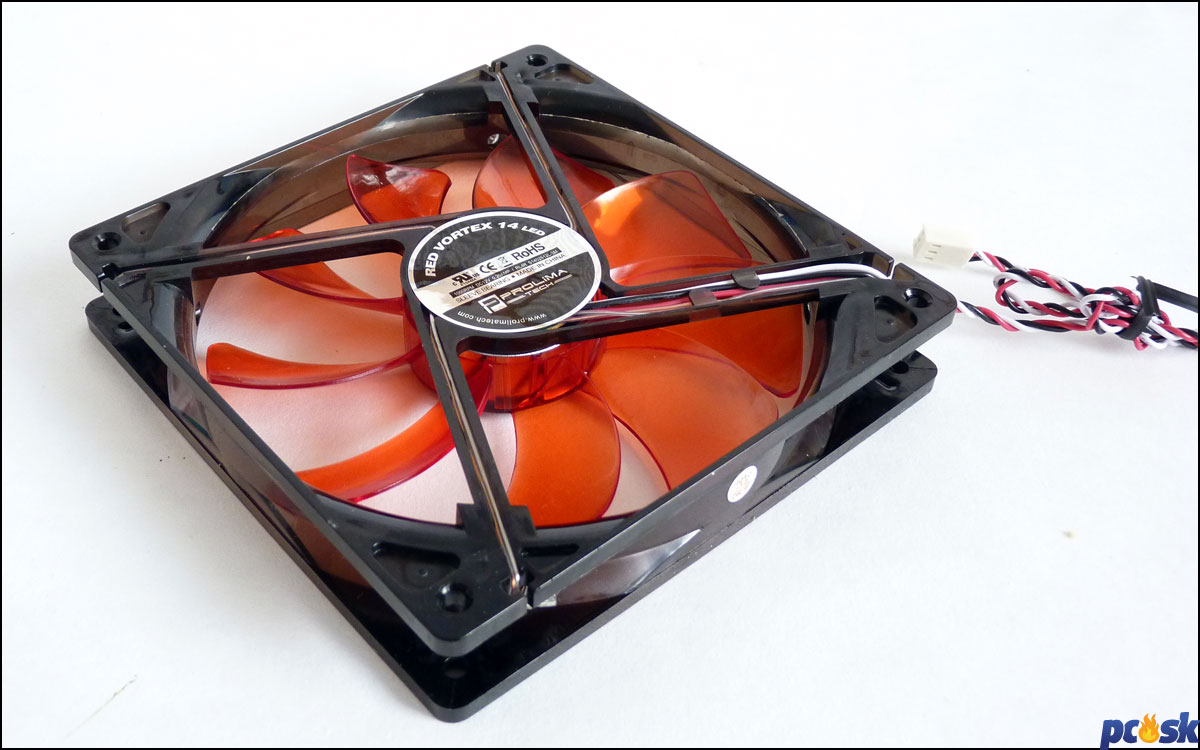

Vortex 14 LED má klzné ložiská, vďaka čomu možno očakávať veľmi príjemný zvukový prejav, no na druhej strane sa príliš nehodia na montáž „dolu hlavou“ (rotorom). Štartovacie napätie je kúsok pod 5V a otáčky siahajú do 1000rpm (reálne okolo 950 až 1000rpm na maximálnom napätí +12V). Konektor je trojpinový, regulácia teda nie je prostredníctvom PWM signálov ale napätím. Celková hmotnosť je cca 140 gramov, ventilátor podľa výrobcu vie zabezpečiť prietok vzduchu 87CFM. Spotreba by nemala byť vyššia ako 2,4W, bez problémov som prevádzkoval na plnom výkone dva z jedného konektora základnej dosky.

Ventilátory sú vybavené aj červeným LED podsvietením, a aj keď rozhodne nepatrím medzi vyznávačov „kolotočov“ v skrinke, musím uznať že v tomto prípade to pôsobí celkom decentne:

Čo sa týka zvukového prejavu, sú na tom Red Vortex celkom slušne. Vibrácie sú zanedbateľné v celom spektre otáčok resp. napätí, jemné „klapkanie“ motora počuť vždy iba zo vzdialenosti pár centimetrov. Na napätí okolo 8V až 7V sa stávajú veľmi tichými, v útrobách akejkoľvek skrinky takpovediac nepočuteľnými.

Vzťah napájacieho napätia a otáčok je v nasledujúcom grafe:

Spracovanie chladiča

Prvé, čo každého na Genesis-e zaujme, je originálny dizajn. Prolimatech v podstate skombinoval typ vežovitého „tower“ chladiča s „top-down“, kedy ventilátor smeruje tok vzduchu smerom k základnej doske. Dostávame tak výhody z oboch prístupov – jednak je to dodatočné ochladzovanie, alebo lepšie povedané prievan v okolí RAM pamätí, čipsetu a socketu, a tiež tok vzduchu smerom k zadnému ventilátoru skrinky. Návrh v skutku unikátny, neviem si práve teraz vybaviť nikoho, kto by niečo také už pred týmto skúšal.
Mimochodom, uvažoval som dlho, či to spomenúť aj takto verejne, ale...nepripomína vám chladič jednu...ehm...polohu? Fotografia možno napovie:

...jop, vyzerá tak, stačí len trocha bujnejšia predstavivosť :-D

Späť ale k recenzii. Druhý fakt, ktorý si hneď všimnete, je luxusný vzhľad tvorený poniklovaním heat-pipe aj hliníkových rebier. Obdobne robí u svojich chladičov aj Thermaright a tak trocha podvedome to používateľovi odobruje vysokú cenu, ktorú za chladiče tejto triedy zaplatí. Lesklý strieborný kov pôsobí totiž určite honosnejšie, ako meď a šedý hliník pod povrchom.

Šesť heat-pipe trubíc odvádza stratové teplo z procesora do dvojice pasívnych častí. Tu sú trubice rozmiestnené tak, aby stáli v ceste najsilnejšiemu toku vzduchu od ventilátorov, čo znamená že sú rozmiestnené hlavne po okrajoch a stred je vynechaný. Zakončenie heat-pipe je esetetické aj bez špeciálnych ozdobných krytiek, posledné rebrá sú vždy jednodielne s vyrazeným logom Genesis chladiča. Všetky ostatné rebrá pozostávajú z dvoch častí a sú k heat-pipe nalisované.

V rebrách sú tiež po bokoch zárezy pre spony ventilátorov, osadiť sa dajú dva na vertikálnu vežovitú časť a jeden na horizontálnu časť. Teoreticky sa dá umiestniť jeden ventilátor aj zospodu, no ten by už zrejme kolidoval aj s RAM pamäťami štandardnej výšky.

Heat-pipe prechádzajú základňou a na niektorých miestach poznať, že nejde len o nalisovanie ale o poctivú pájku. Samotná styčná plocha k procesoru nie je úplne zrkadlovo lesklá, no aj napriek tomu vynikajúco mechanicky opracovaná, bez znateľných rýh po obrábacom stroji.

Základňa je mierne konvexná, čo znamená že v strede je mierna vyvýšenina. Nedá sa to ale považovať za chybu, skôr naopak – vyhovovať bude akýmkoľvek tvarom tepelného rozvádzača procesorov, keďže týmto vyvýšeným stredom zabezpečí bezpečný dotyk s miestom, pod ktorým sú samotné jadrá procesora. A to aj v prípade rovnej plochy rozvádzača, alebo jeho vyvýšených rohov.

Celkovo pôsobí Genesis veľmi solídne, luxusne a pevne, žiadne hliníkové rebro neuvoľníte a neposuniete, všetko drží na svojom mieste. Jednoducho precízna robota. Bodaj by aj nie, za tie peniaze...

Montáž

Inštalácia Prolimatech Genesis si vyžaduje vybrať základnú dosku zo skrinky, výnimkou je jediné prípad, že tá vaša má otvor pod socketom práve pre tento účel (ako napríklad Fractal Design Define R3). Postupne si prejdeme procesom pre Intel a pre AMD základné dosky.

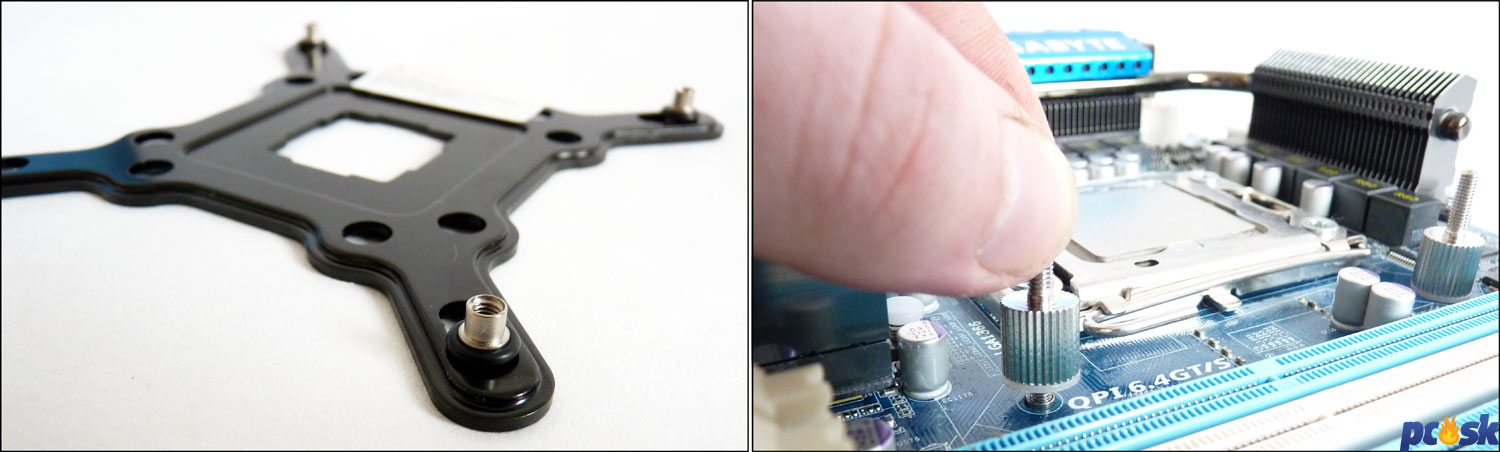

Intelácke sockety LGA 775, 1156, 1155 a 1366 majú jeden spoločný backplate pod základnú dosku, do ktorého sa vkladajú skrutky s vnútorným závitom. Každému socketu prislúcha samostatná pozícia. Na vložené skrutky následne treba umiestniť gumené podložky, ktoré ich držia na mieste. Backplate vložíme pod socket a z druhej strany priskrutkujeme ďalšie diely podľa prvého obrázku:

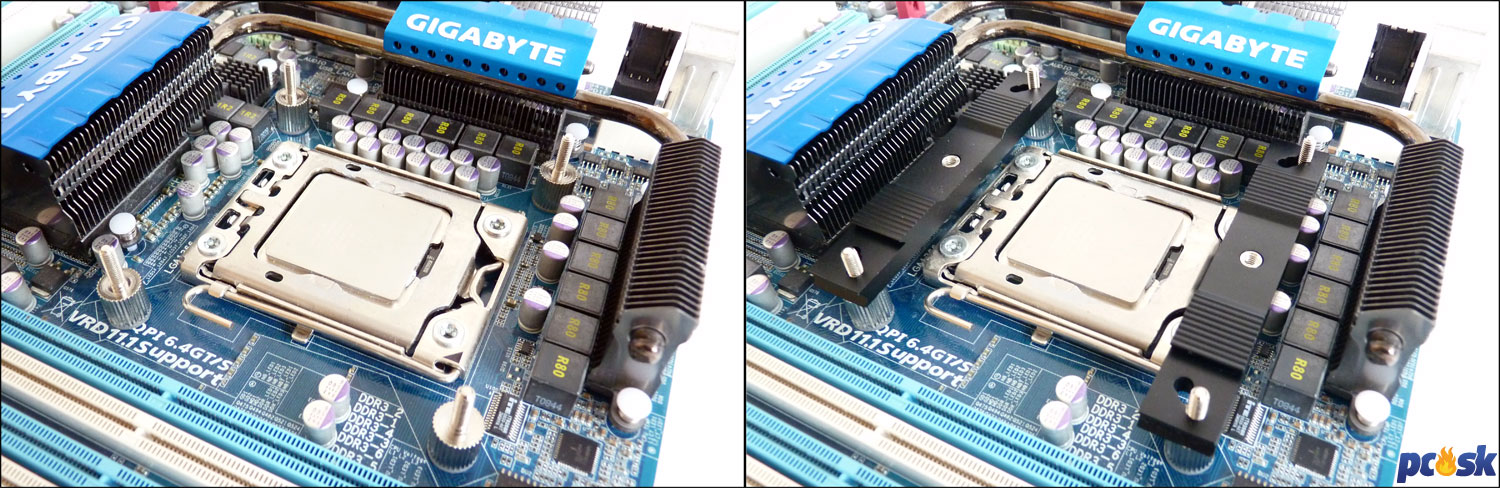

Pod dotiahnutí sa osadí dvojica kovových rámov, odporúčam vyskúšať viac pozícií a vždy si primerať, či bude rozteč súhlasiť s vrchným, priečnym dielom.

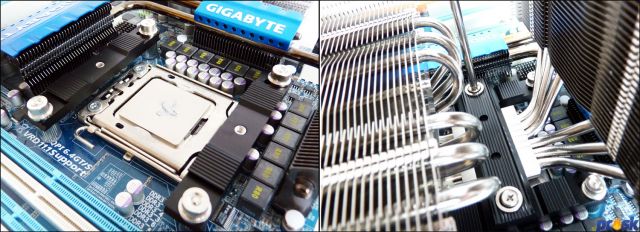

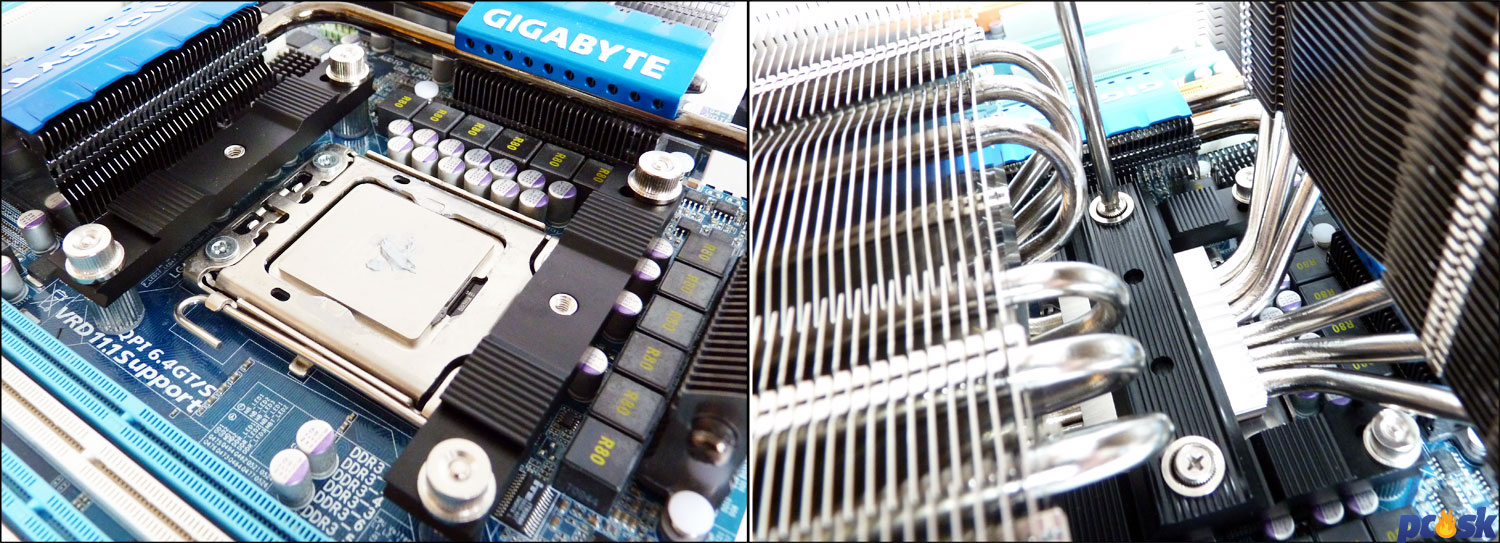

Aj tieto rámy opäť upevníme na svojej pozícii pomocou skrutiek, výsledok by mal vyzerať ako na nasledujúcom obrázku vľavo. Ďalším krokom je aplikácia teplovodivej pasty, strhnutie ochrannej fólie a priloženie chladiča k procesoru. Následne už stačí len priložiť vrchný priečny diel a dotiahnuť skrutky.

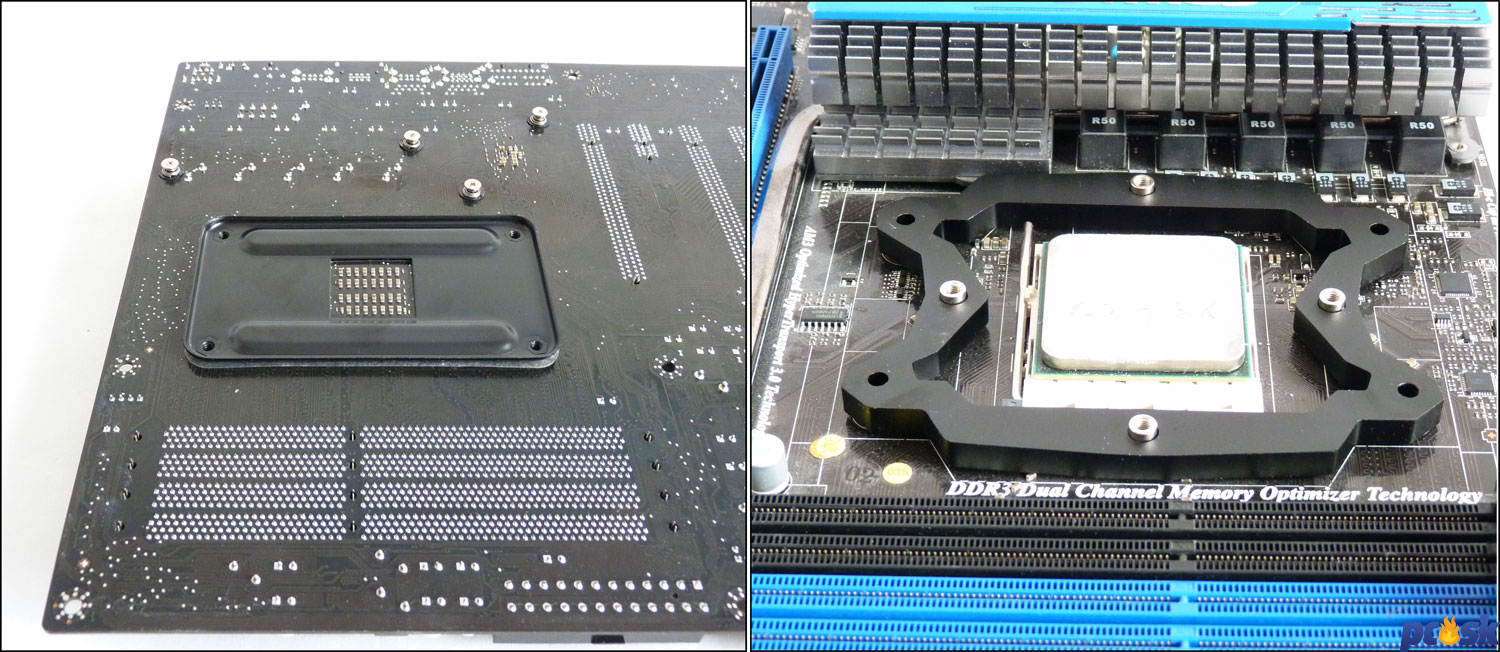

Pre AMD je inštalácia ešte o niečo jednoduchšia. Prolimatech v balení má aj zadný pliešok pod socket, no kompatibilné môžu byť aj niektoré kovové, ktoré už osadil aj výrobca dosky. Z vrchnej strany potom priložíte kovový rámik.

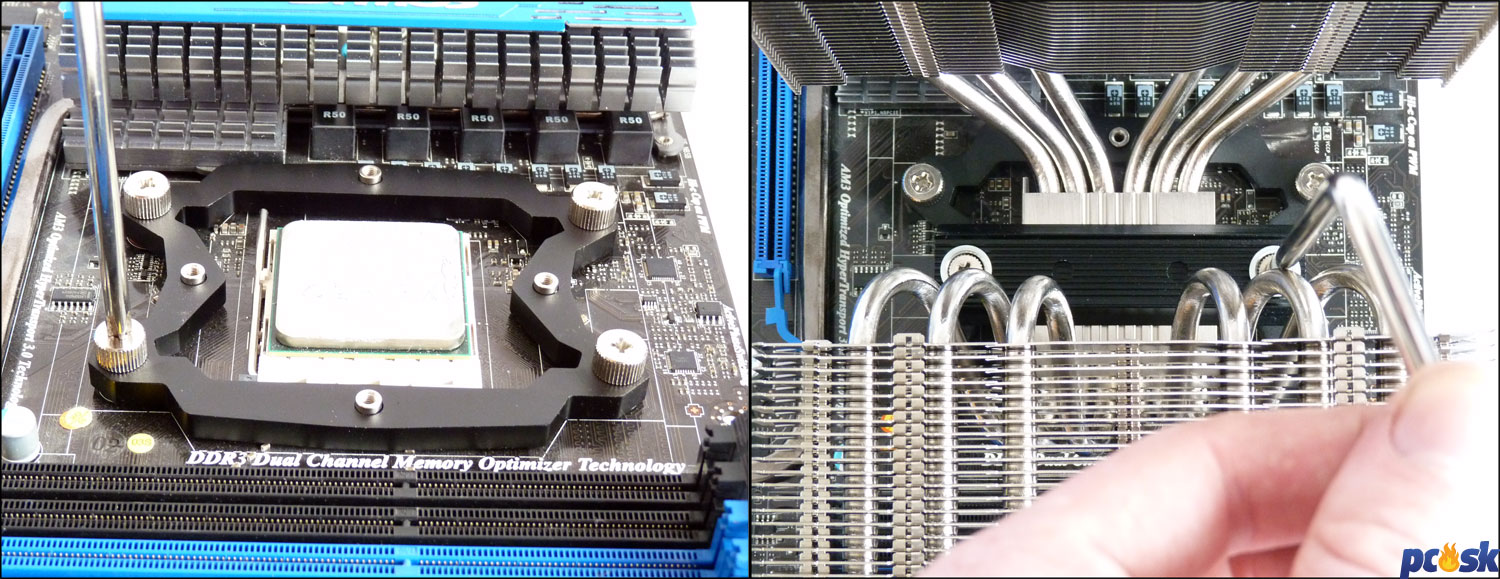

Rámik sa upevní skrutkami, potom už len stačí aplikovať pastu a priložiť chladič. Veľkým plus je fakt, že je možné ho natáčať o 90° a tak uspôsobiť tok vzduchu žiadaným smerom.

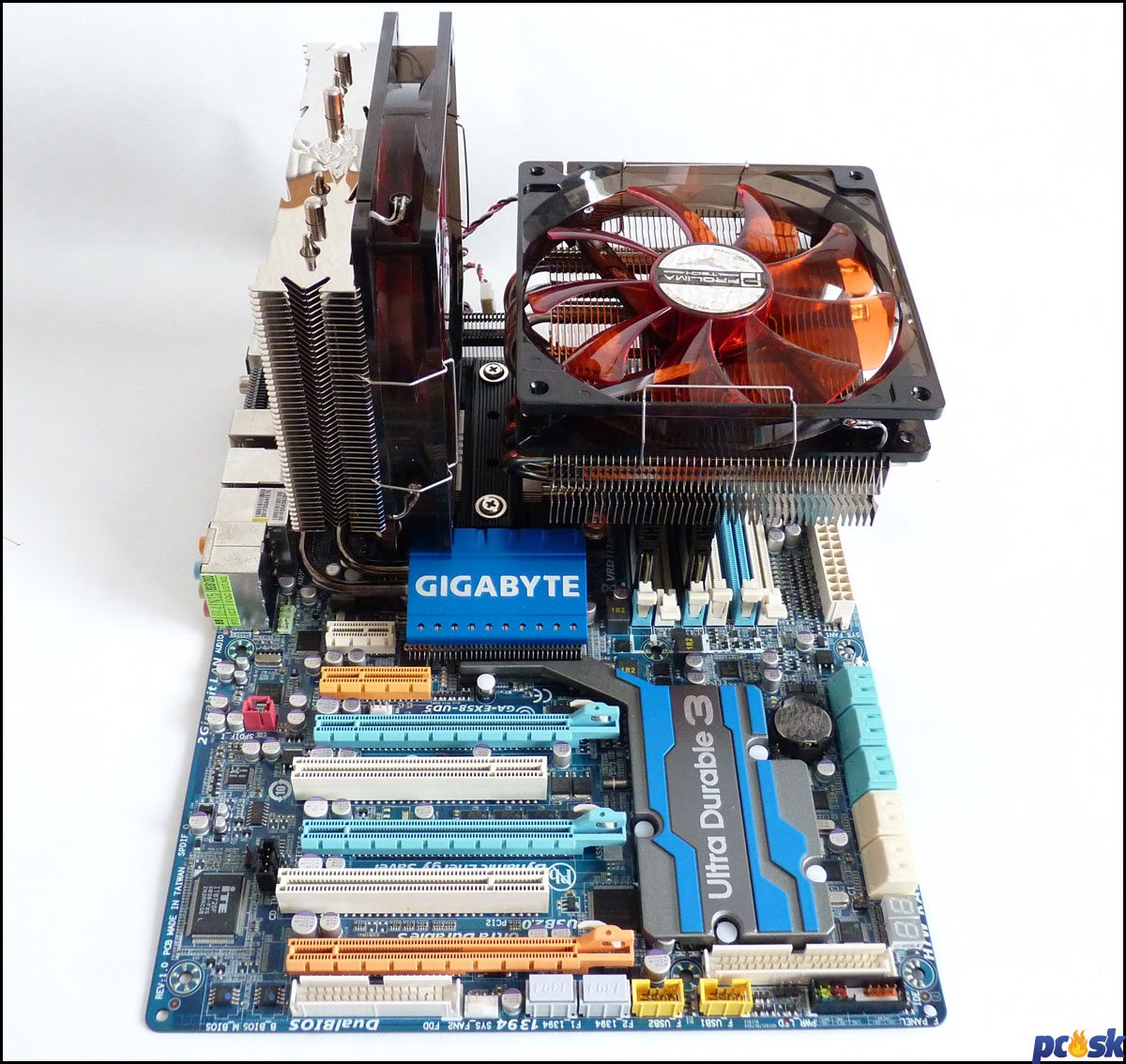

Takto osadený chladič už stačí len vybaviť ventilátormi pomocou spôn. Tieto sa na rozdiel od mnohých iných pripevňujú podstatne jednoduchšie a netreba na to žiadne špeciálne obratnosti s prstami alebo vynaloženie väčšej sily. Pozitívne tiež je, že spony sú univerzálne pre 120mm aj 140mm ventilátory. Názorná ilustrácia na videu:

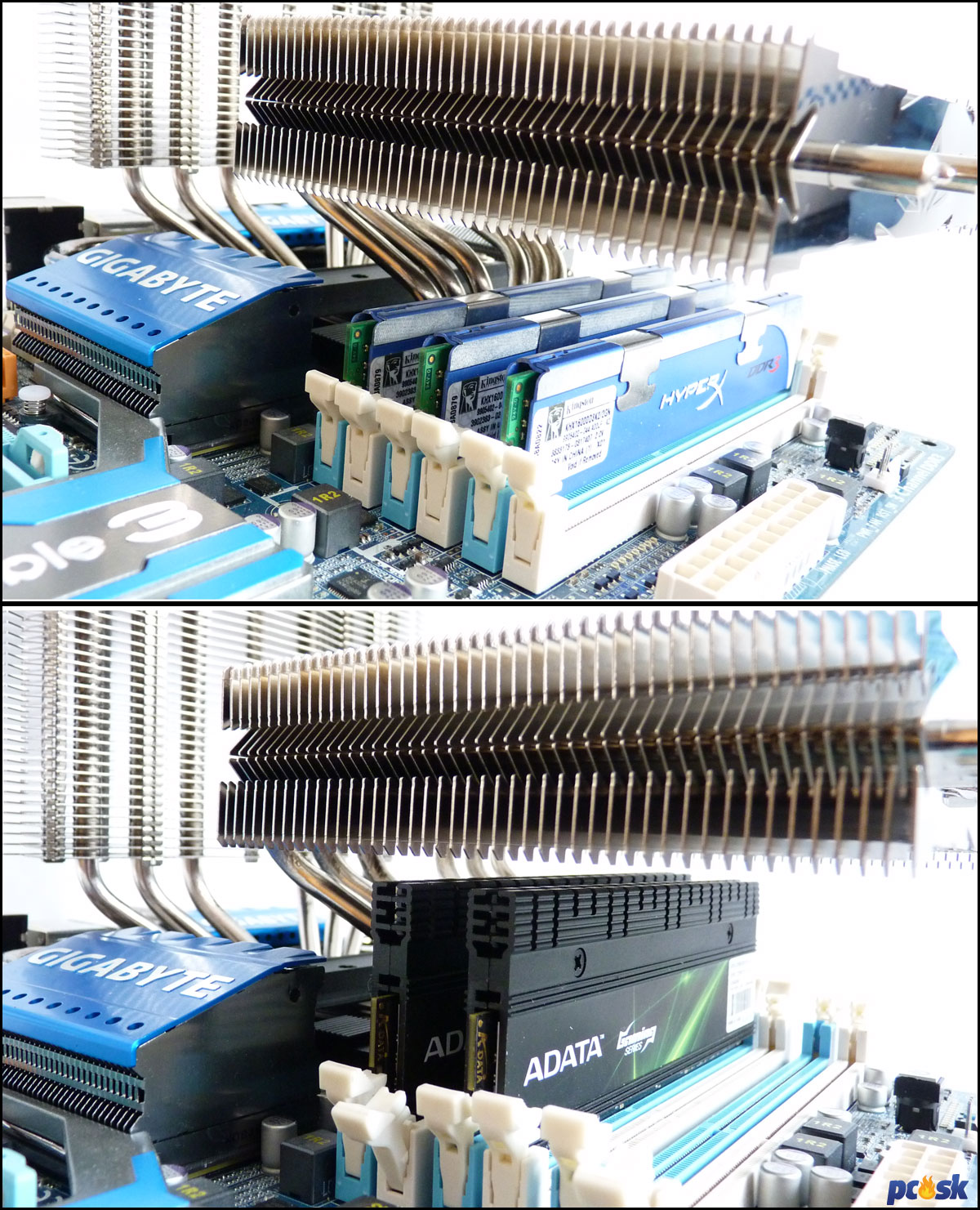

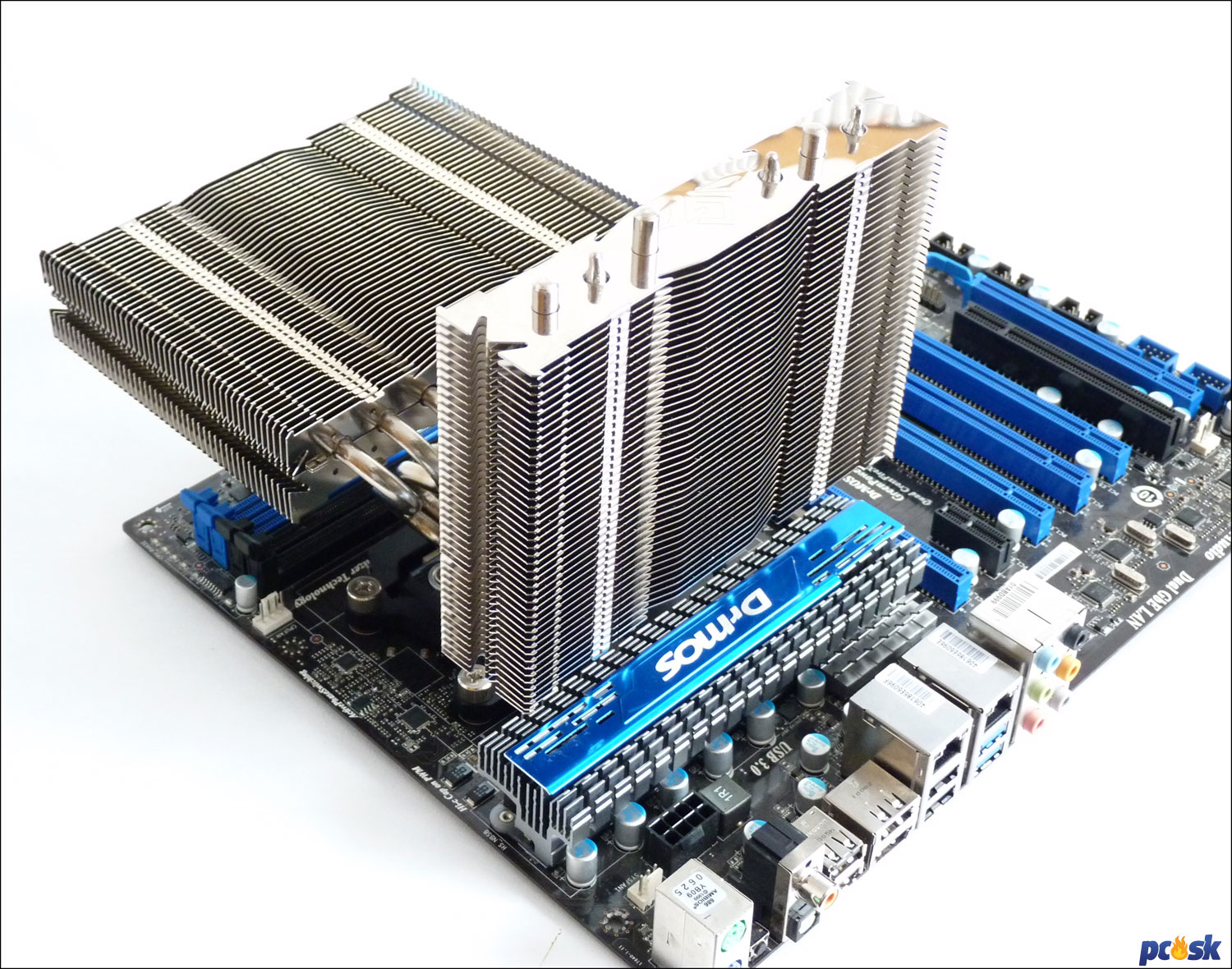

Pri top-down chladičoch je vždy dôležitým parametrom, či nenastane kolízia s RAM pamäťami. Prolimatech si na toto dal zjavne veľký pozor, bez problémov sa vojdú moduly so štandardnou výškou a aj tie s vyšším chladičom.

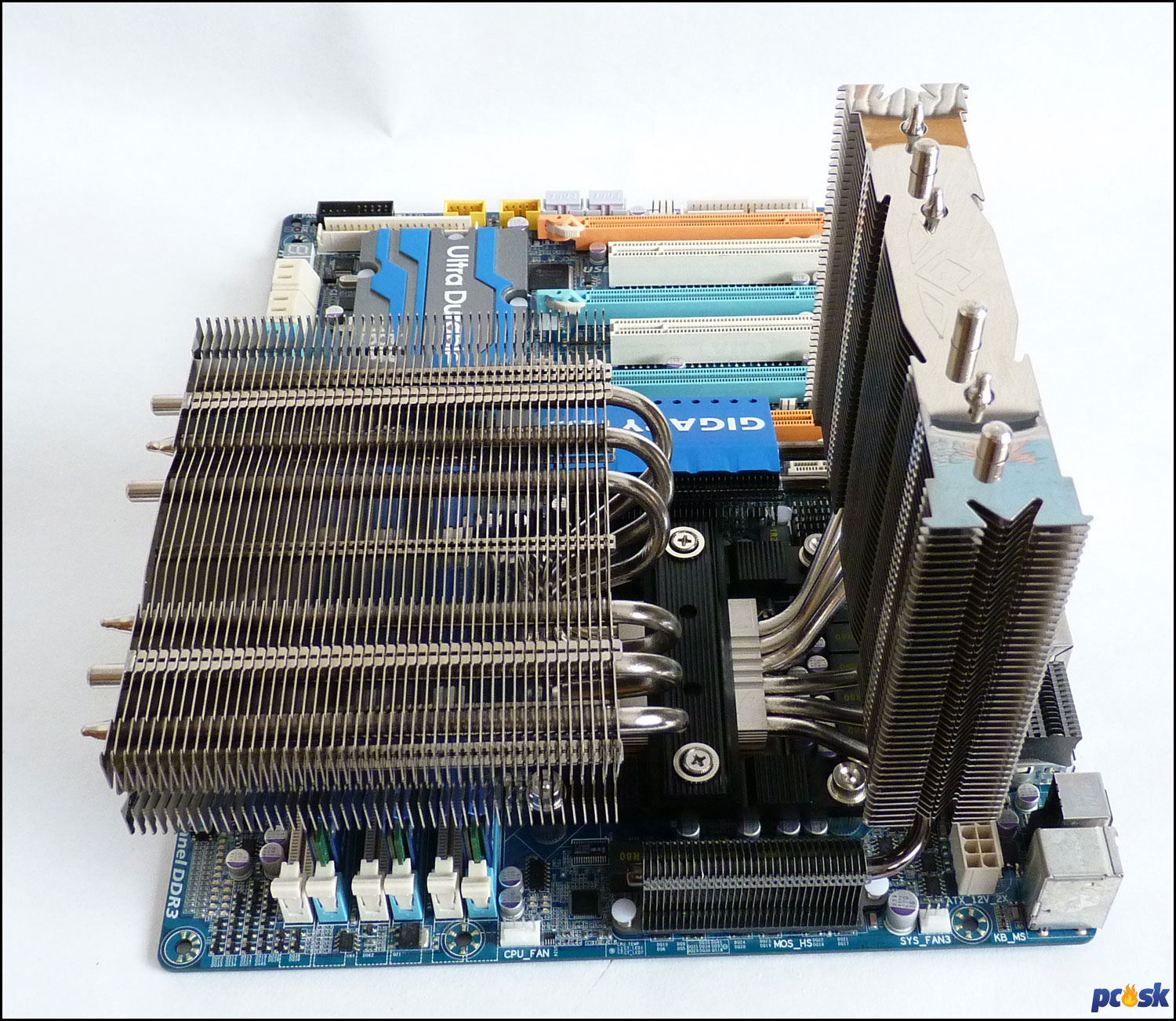

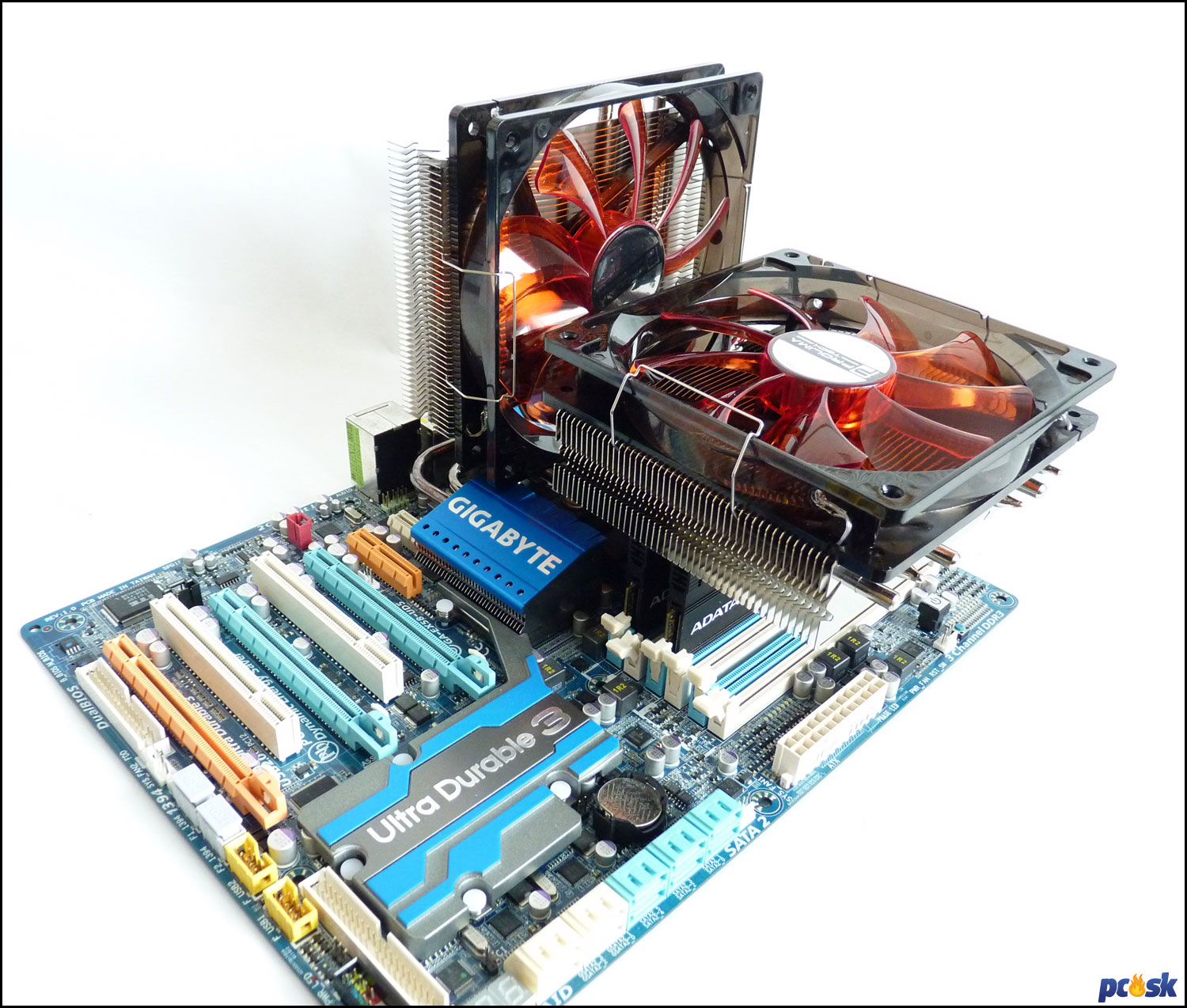

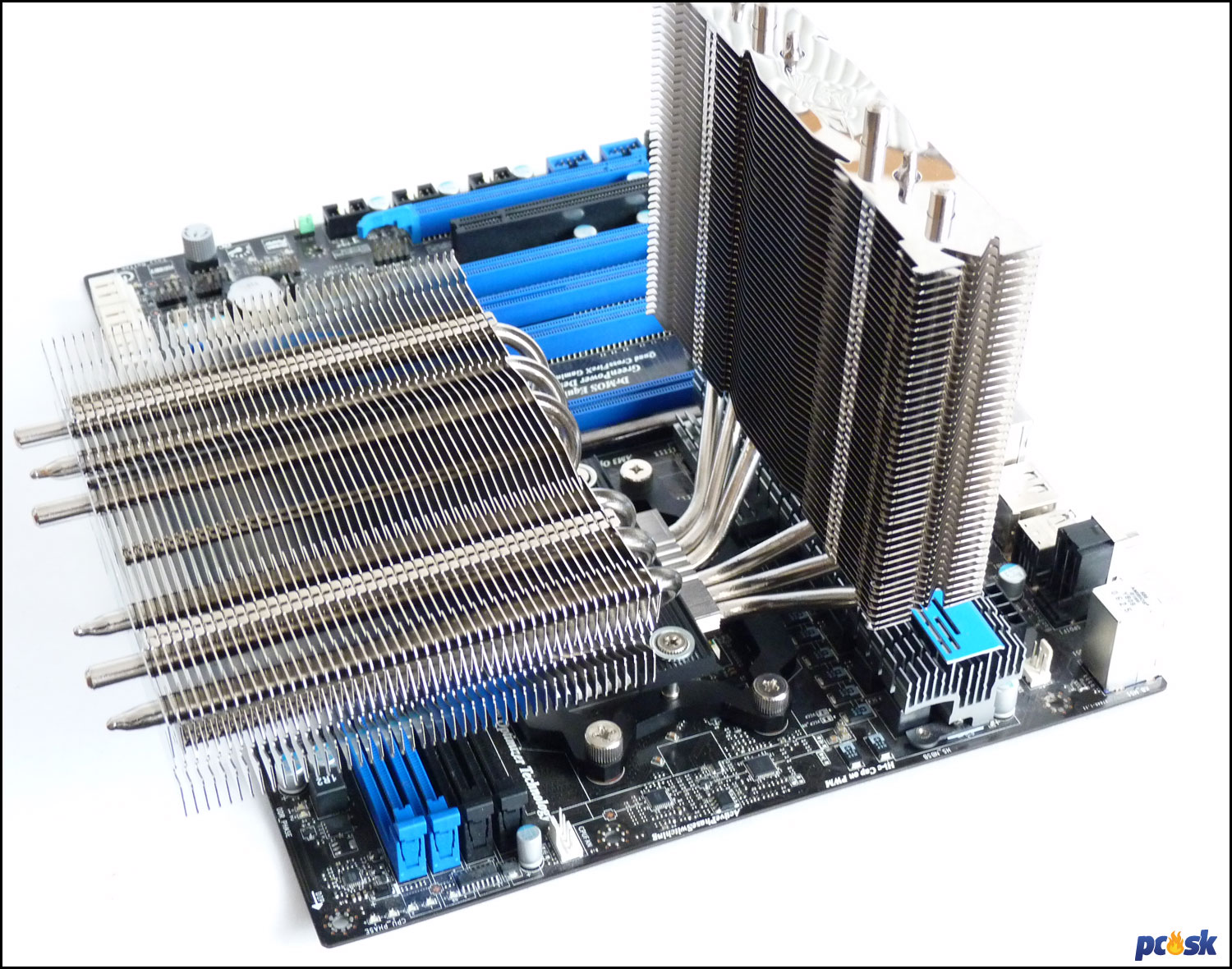

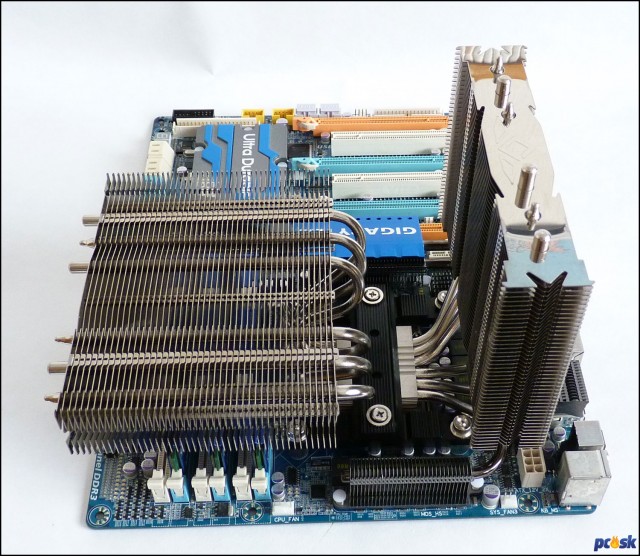

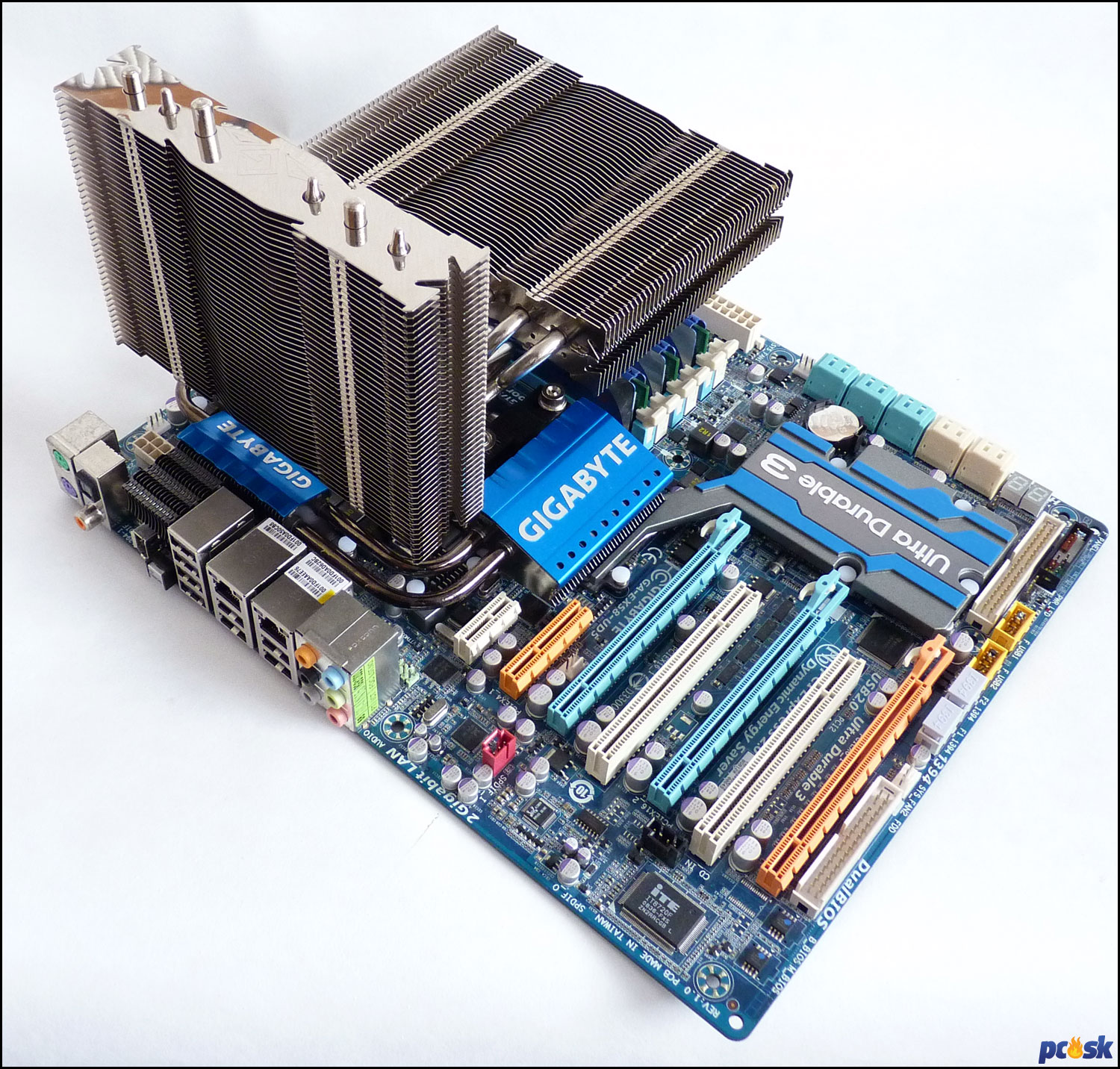

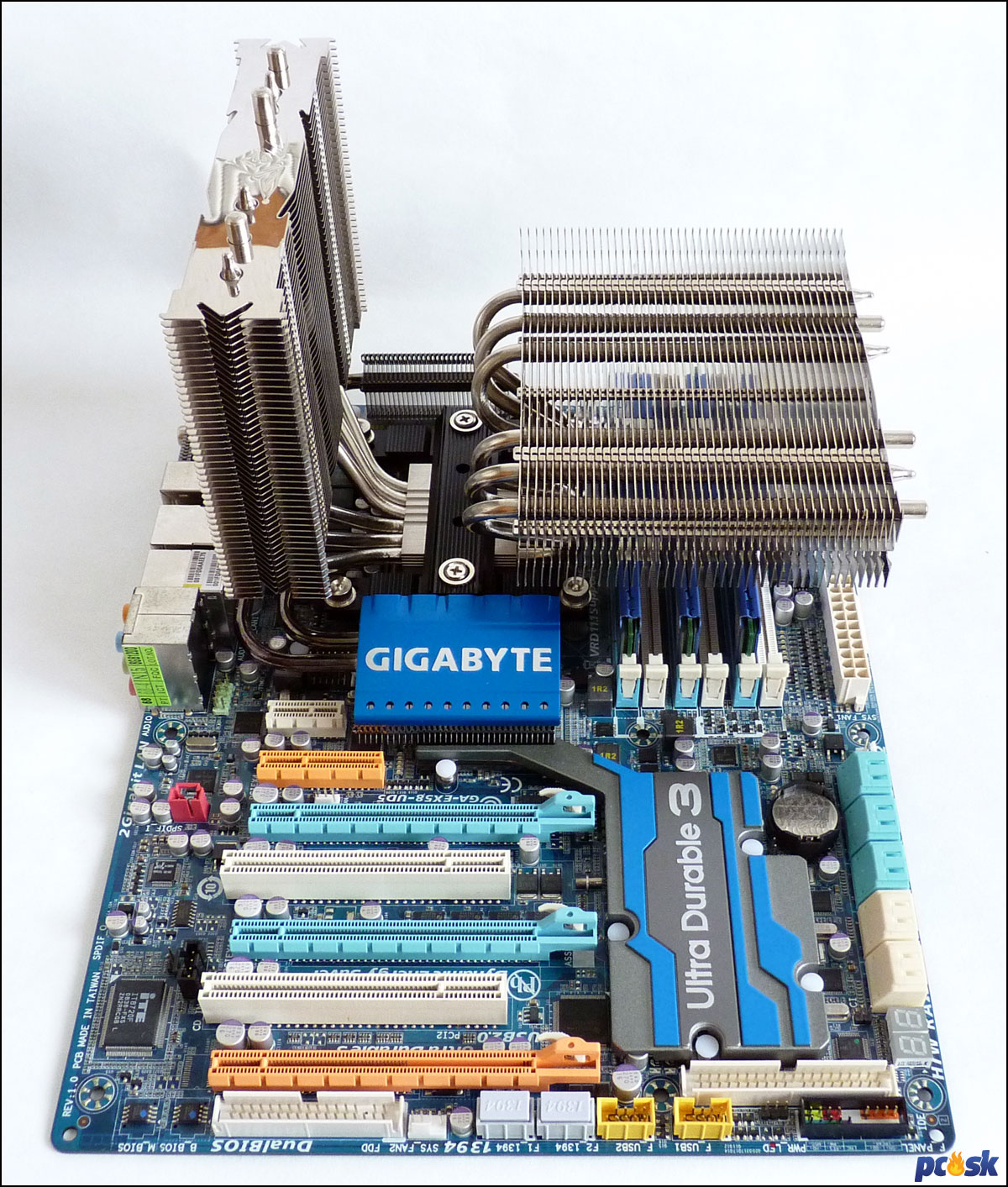

Na záver kapitoly pár fotografií, ako vyzerá Genesis na základných doskách:

Metodika testovania

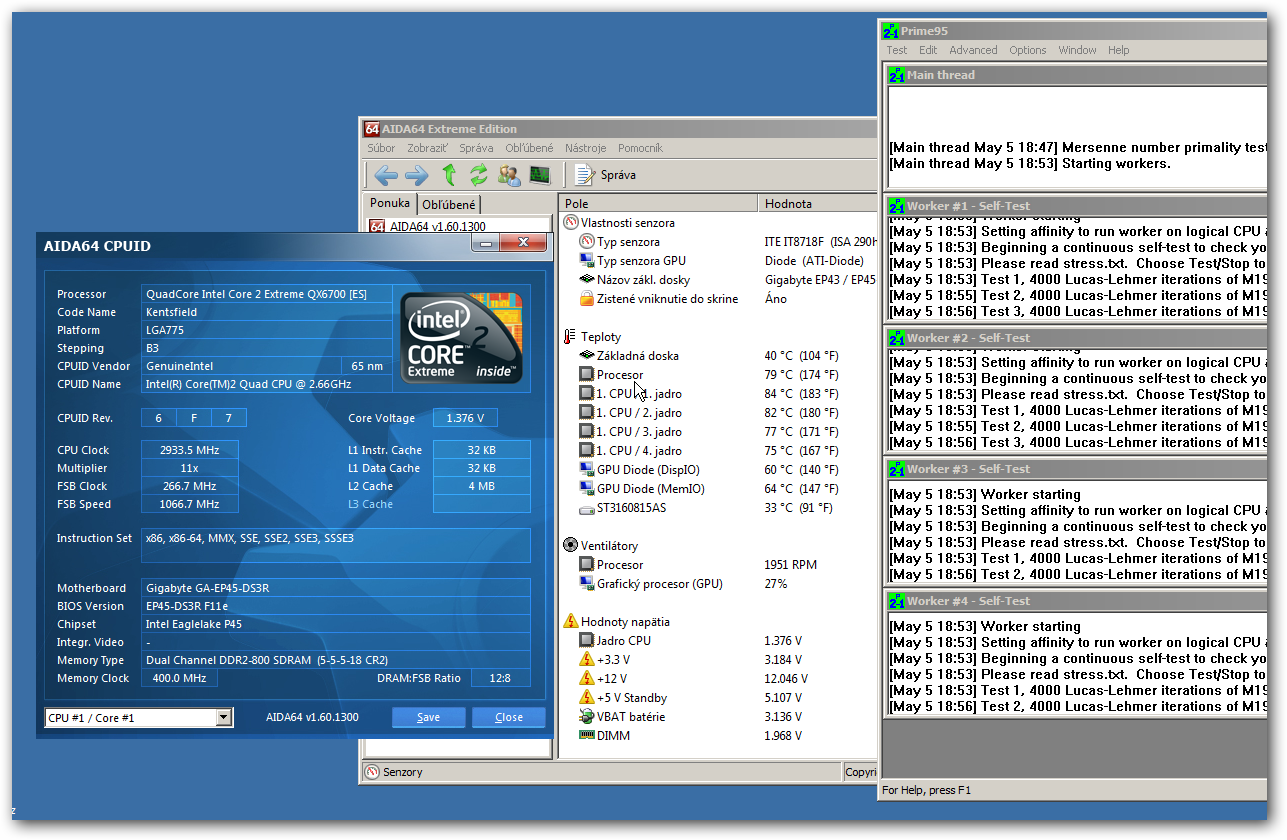

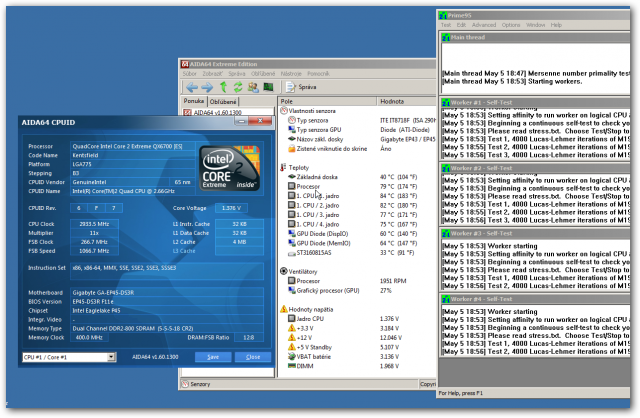

Ako „vykurovacie teleso“ slúži starý, dobrý Intel Core 2 Quad QX6700 Extreme Edition s TDP na úrovni 130W. K tomu je ešte mierne pretaktovaný na 2,93GHz a má tiež podstatne zvýšené napätie na 1,5V. V reáli sú napätia o niečo nižšie kvôli stratám na napájacom obvode základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku stratového tepla, a nezadá si ani s najvýkonnejšími čipmi súčasnosti.

Chladiče sú testované na tzv. benchtable, teda otvorenej počítačovej zostave. Tá je orientovaná tak, ako bude v drvivej väčšine skriniek (rozumej – základná doska je „na stojato“). Pre všetky chladiče je použitá teplovodivá pasta Arctic MX-2. Záťaž je realizovaná programom Prime 95 v 64-bit verzii s testom In-place large FTTs pre maximálnu spotrebu. V reálnej prevádzke takéto vyťaženie nedosiahnete takmer nikdy, ak vôbec.

Keďže nie je možné zabezpečiť vždy totožné teploty okolitého vzduchu v miestnosti, sú uvádzané rozdiely teplôt. Od priemeru zo štyroch senzorov na každom jadre procesora sa odrátava teplota v miestnosti, výsledné čísla nájdete v grafoch. Pre zobrazenie teplôt je použitý softvérový nástroj Aida64 Extreme Edition poskytnutý spoločnosťou Finalwire.

Výsledky testov

V redakcii momentálne sídli stará, spoľahlivá Noctua NH-U12P s jedným ventilátorom, vodný chladič Corsair H70 a ku tomu ešte jeden Intel BOX chladič pre socket LGA775 s plnou výškou a medeným jadrom. Tieto tri sme postavili proti dnešnému hrdinovi od Prolimatech, v rôznych nastaveniach výkonu ventilátorov. BOX chladič sa reguloval pomocou PWM signálov základnej dosky, Noctua cez pribalené redukcie výkonu LNA (1000rpm) a ULNA (900rpm), Corsair H70 cez rezistorové redukcie a následne aj potenciometrom na prijateľnú hladinu hluku.

Začnime stavom bez záťaže, v grafoch je rozdiel teplôt procesora a okolitého vzduchu v miestnosti.

Ako sa dalo čakať, BOX chladič síce robotu spraví, no teploty sú oproti iným vysoké. Genesis s dvojicou ventilátorov zaznamenal okolo 7,5°C nárast voči okolitej teplote, čo je výborný výsledok. Je to lepšie ako Noctua na plné otáčky a medzi zregulovaným Corsair H70. Nás však viac zaujímajú teploty v záťaži:

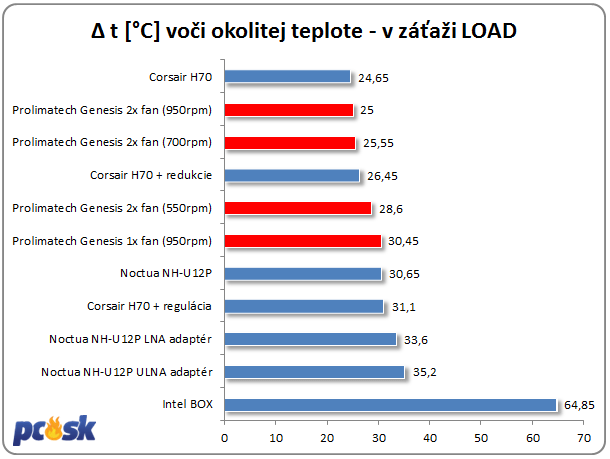

Keď som prvý krá zapísal teploty do výsledkovej listiny, doslova mi padla sánka. Prolimatech Genesis vie s dvomi ventilátormi uchladiť tak, ako vodný chladič Corsair H70! A to nehovorím o hlučnosti, kde H70-ka na plné otáčky cca 1900rpm vyslovene reve a po chvíli nastúpi bolesť hlavy (nerobím si srandu), zatiaľ čo u Genesis je to len jemné bzučanie a tok vzduchu cez rebrá chladiča.

Znížením otáčok na 700rpm hluk klesne na veľmi prijateľnú úroveň, v bežnej skrinke takmer nepočuteľnú voči napríklad pevnému disku, no výkon je stále vysoký a teploty stúpnu o nejakého pol stupňa. Na druhej strane, po odobratí jedného ventilátora, keď ostane polovica chladiča bez aktívneho toku vzduchu, dostane sa Genesis na úroveň Noctua NH-U12P. Teda rovnaký výkon, no pri mierne nižšej hlučnosti. Keď som skúsil zregulovať tento jeden ventilátor na tichých 700rpm, teploty sa dostali na úroveň 34°C, čo odpovedá Noctua chladiču s redukciami výkonu.

Hodnotenie hlučnosti

Namiesto merania hlukomerom si opíšeme radšej charakter samotného zvuku, aký chladiče pri svojej práci produkujú.

Corsair H70 – keď sa nepoužije žiadna regulácia otáčok a oba ventilátory dujú plnými 2000 otáčkami za minútu, je hluk absolútne neakceptovateľný. A to myslím aj pre tých, ktorí o sebe tvrdia že im hluk neprekáža. Pripojenie odporových redukcií síce mierne zníži otáčky, no stále je hluk privysoký. Keď necháte zapojený iba jeden ventilátor, ozýva sa hlavne tok vzduchu cez husté reborvanie. Jediný prijateľný mód je pri použití odporových redukcií zároveň s reguláciou základnou doskou. Pumpa tiež nie je úplne nehlučná, prejavuje sa miernym bzučaním, ktoré so vzdialenosťou zaniká medzi inými zvukmi z počítača (HDD, ventilátory,...). Pre predstavu, aká je hlučnosť, prikladám krátke video:

Noctua NH-U12P – Ventilátor Noctu-i je trojpinový, teda regulovaný napätím. Výrobca pribaľuje dve redukcie výkonu. Na 12V, teda bez redukcie, je hlučnosť pomerne vysoká od prietoku vzduchu aj od motora. S LNA redukciou sa otáčky znížia, no oba zvuky ešte stále vystupujú nad zvuk ventilátora v zdroji (Gigabyte Odin GT, pevný disk je SSD). Až s ULNA redukciou by som nazval Noctuu NH-U12P dostatočne tichou. Ak chcete kľud v skrinke, treba regulovať.

Prolimatech Genesis + 2x Red Vortex 14 LED – Na plný výkon +12V pre oba ventilátory je najvýraznejší zvuk pretekajúceho vzduchu cez chladič, od motorov sa prakticky nedá nič rozoznať. Aj v skrinke by však zvuk nezanikol, nakoľko je tok dosť silný. Intenzita by sa dala prirovnať k Noctui na plné otáčky, akurát je rozdielny charakter (u Noctiu počuť viac motor, u Prolimatech naopak).  Pri znížených otáčkach na 700rpm sa ešte stále dá počuť zvuk motorov, no ten je pomerne hladký a bez povestného „klapkania“, len veľmi z blízka počuť bzučanie ložísk. Z metrovej vzdialenosti je počuť len tok vzduchu. Na približne 550rpm je počuť z blízka slabý zvuk toku vzduchu cez rebrá chladiča, v skrinke by celkom iste zanikol. Za prijateľné považujem cca tých 700rpm.

Záver

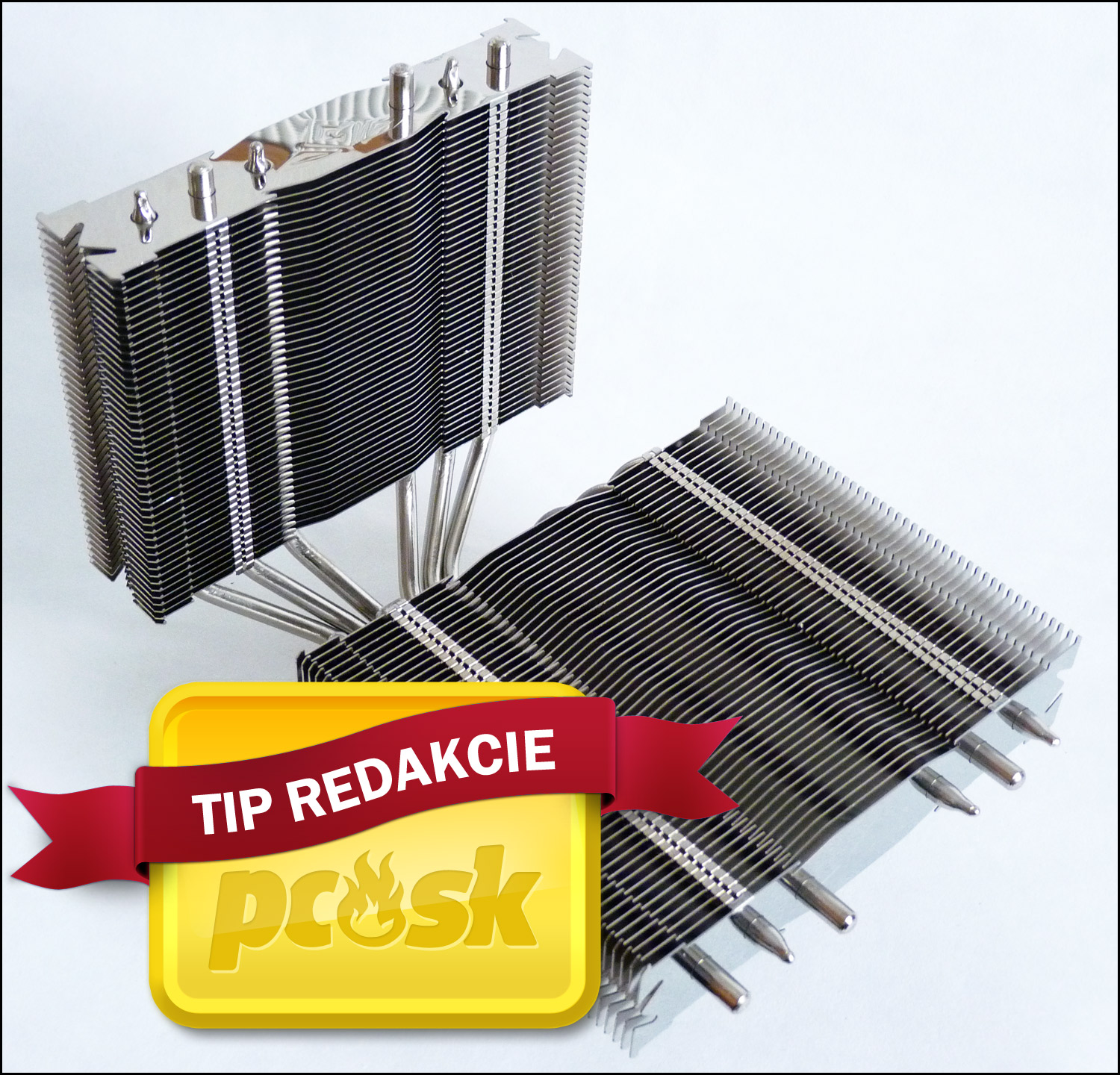

Prolimatech Genesis príjemne prekvapil. Síce sa výborný výkon dal predpokladať už pri prvom pohľade naň (a na cenovku), ale že dokáže bez problémov dorovnať kompaktné vodné chladenie pri neporovnateľne nižšej hlučnosti – moja poklona! Vlastne teraz ani nevidím dôvod, prečo by niekto mal chcieť Corsair H70 a jemu podobné vodné chladenia.

Až na cenu je na Genesis-e všetko skvelé – vzhľad, kvalita spracovania, montáž, výkon a v neposlednom rade unikátny dizajn, ktorý skĺbil to najlepšie z oboch svetov „tower“ a „top-down“ chladičov. Vďaka horizontálne časti si viete zabezpečiť nejaký ten prievan v okolí RAM pamätí a čipsetu, vertikálna časť a jej ventilátor zas odsaje všetko teplo okolo chladiča smerom k zadnej strane skrinky. O výkone nech svedčí aj fakt, že po odobratí jedného z ventilátorov dokáže Genesis chladiť tak, ako výborná Noctua NH-U12P.

Kto požaduje maximálny chladiaci výkon a do vody sa mu (ešte) nechce ísť, jednoznačne odporúčam zaradiť Prolimatech Genesis do užšieho výberu. Ako konkurent mi napadá napríklad Noctua NH-D14.

Za zapožičanie chladiča Prolimatech Genesis a ventilátorov Prolimatech Red Vortex 14 LED ďakujeme spoločnosti Caseking.de
