Phanteks PH-TC12LS - nízky profil, vysoký výkon?

  • 13.3.2015
  • prečítané 2484x

Kapitoly článku

Phanteks PH-TC12LS - Metodika testovania, výsledky



Testovacia zostava



procesor
Intel Core 2 Extreme QX6700@3,2GHz@1.5v
grafická karta
ASUS 7300GT (pasívne chladená)
základná doska
Gigabyte GA-EP45-UD3R
SSD
OCZ Octane 128GB
RAM4x1GB Kingston DDR2
zdroj
SilverStone ST40F-ES
skrinka
SilverStone TJ04-E
operačný systém
MS Windows 7 Enterprise 64b
použitý softvér
Prime95, RealTemp
systémové ventilátory
2x 120mm SilverStone 1200RPM, 1x 120mm Noctua NF-S12B FLX 1200RPM

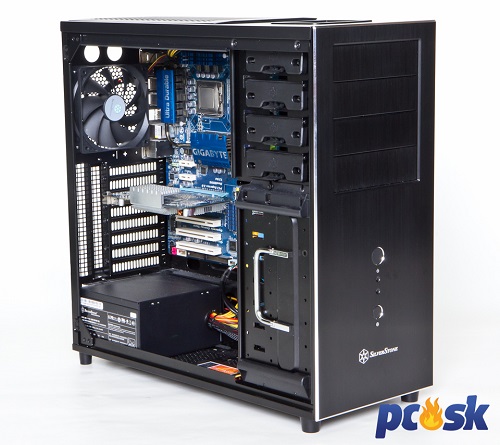

testovacia zostava v SilverStone TJ04-E


procesor Core 2 Extreme QX6700 poskytla spoločnosť Intel



SSD Octane 128GB poskytla spoločnosť OCZ


Skrinku TJ04-E a zdroj ST40F-ES poskytla spoločnosť SilverStone


DDR2 pamäte HyperX poskytla spoločnosť Kingston


Storočné zásoby teplovodivej pasty NT-H1 poskytla spoločnosť RASCOM



Metodika merania

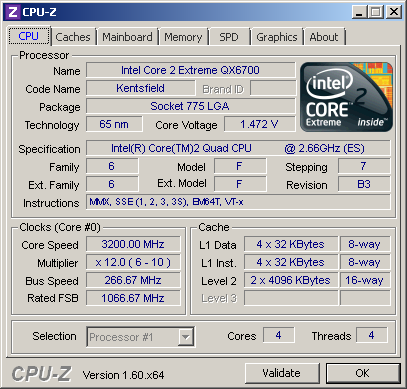

Ako „vykurovacie teleso“ slúži starý dobrý Intel Core 2 Quad QX6700 ExtremeEdition s TDP 130W. Navyše, je ešte pretaktovaný na 3,2GHz a má tiež podstatne zvýšené napätie až na 1,5V. V skutočnosti sú napätia o niečo nižšie kvôli nedokonalosti napájacieho obvodu základnej dosky. V tomto stave dokáže tento 65nm „zlepenec“ dvoch dvojjadier vyprodukovať slušnú dávku tepla a nezadá si ani s najvýkonnejšími čipmi súčasnosti.


Chladiče testujeme v ATX skrinke SilverStone TJ04-E s troma systémovými ventilátormi na 1200 otáčkach za minútu. Ako teplovodivá pasta je vždy použitá Noctua NT-H1, nanesená v rozumnom množstve (kvapka o priemere ~4mm) na stred procesora.

Pasívy testujeme s dodávanými ventilátormi, prípadne adaptérmi na optimalizáciu hlučnosti/výkonu (ak sú súčasťou balenia). V prípade, že výrobca ventilátory nepribaľuje, používame ventilátory Noctua NF-S12B FLX. Ak to konštrukcia pasívu umožňuje, testujeme aj rôzne konfigurácie ventilátorov.

Na zaťaženie procesora využívame 64bit verziu programu Prime95 (SmallFTTs). Procesor je zaťažený 15 minút, následne sú teploty odčítané pomocou utility RealTemp. Teploty štvorice jadier sú spriemerované a od výsledku je odčítaná aktuálna teplota okolia. Po ochladnutí zostavy a prevetraní skrinky proces opakujeme s ďalším nastavením.


Výsledky

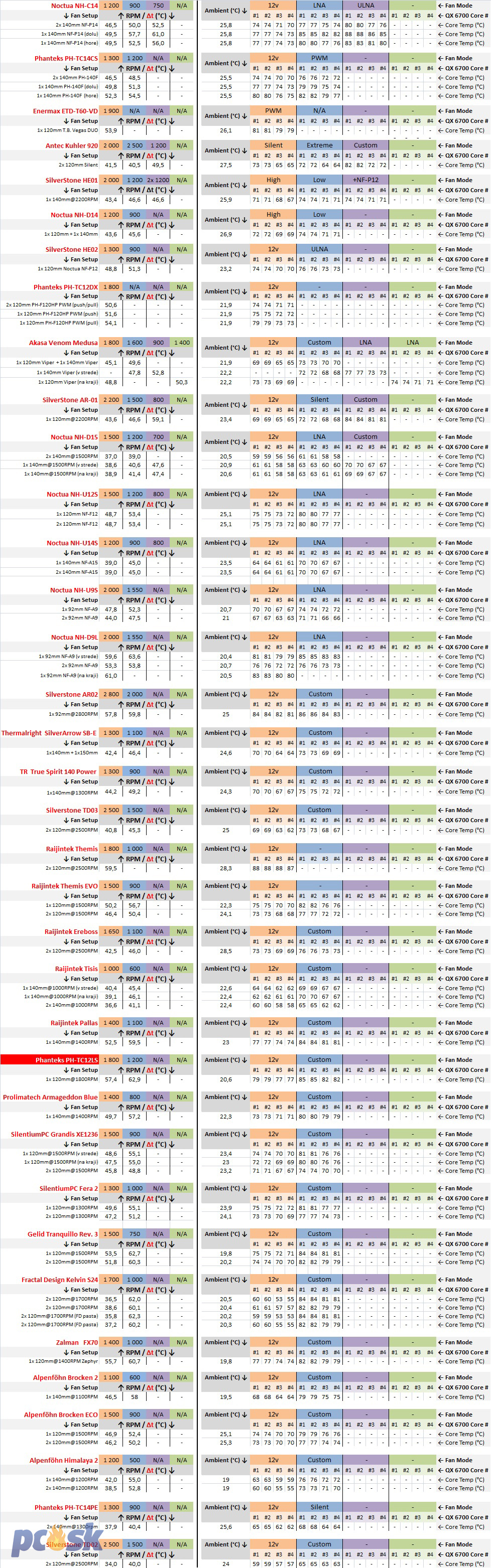

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži



Výsledky žiaľ nie sú to čo som očakával. Ani na vysokých otáčkach 1800RPM chladič nepodal príliš dobrý výkon a je na tom horšie ako Raijintek Pallas, aj keď ten používa 14cm ventilátor. Znižovaním otáčok stúpali aj teploty a na najnižších otáčkach 500RPM chladič testom ani neprešiel. Rovnako neprešiel ani pasívnym testom. Tam už predsa len hrá rolu vertikálna orientácia rebier, pomedzi ktoré sa horšie dostáva vzduch zo systémových ventilátorov. Pochváliť musím ventilátor, ktorý sa javil ako tichý aj keď na vysokých otáčkach bude ventilátor pomedzi husté rebrovanie tlačiť vzduch ťažko a aerodynamický hluk sa dostaví.

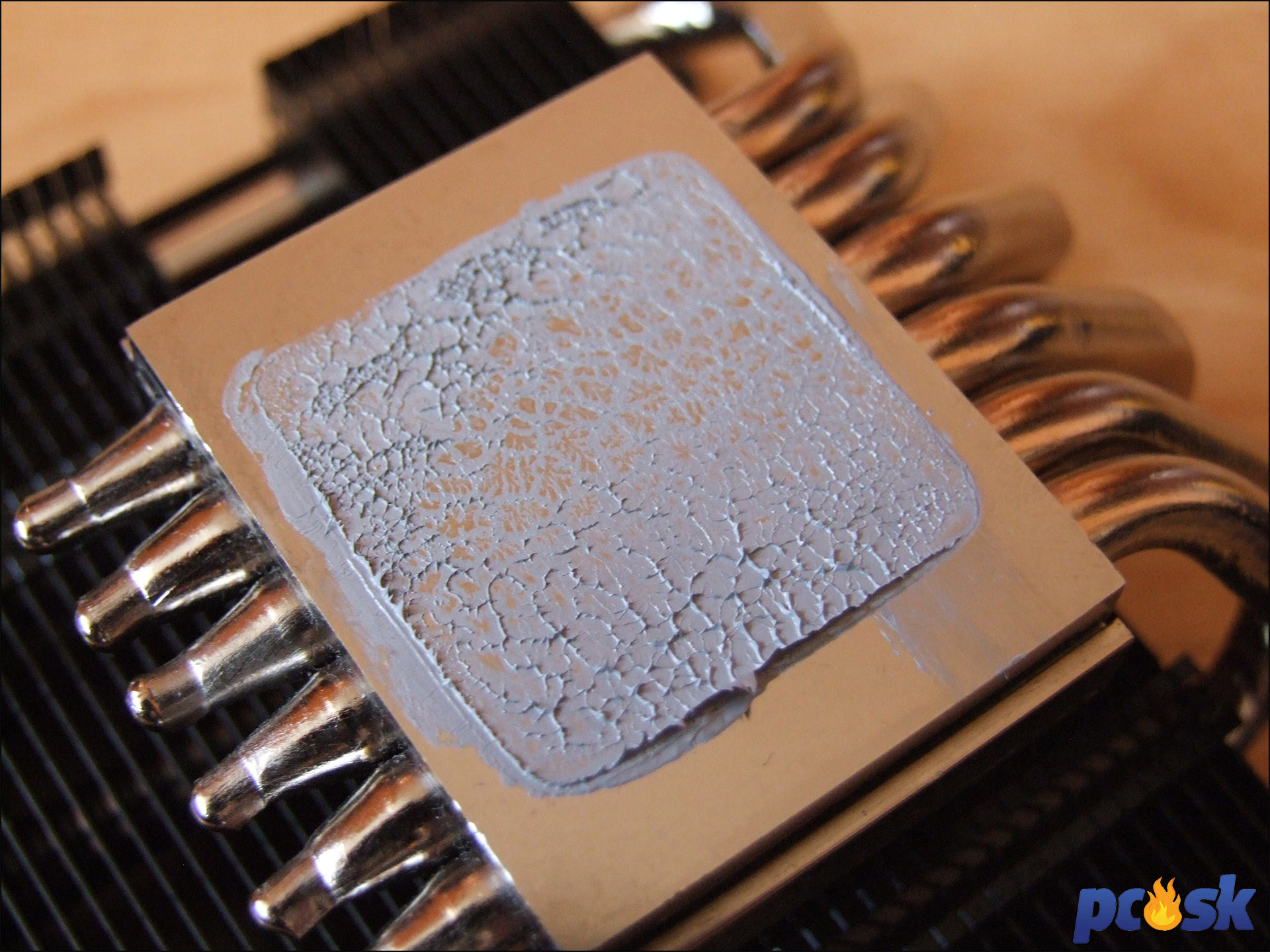

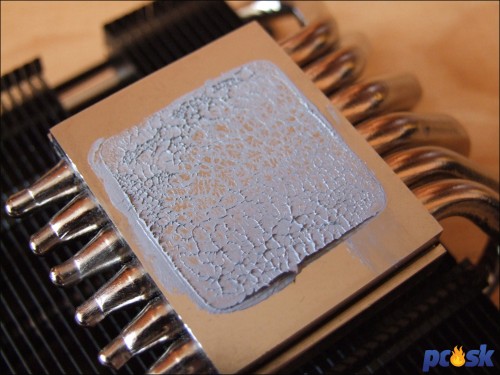

Prítlak chladiča je v poriadku a rozloženie pasty bolo rovnomerné.

Tagy Phanteks chladiče nízko profilový chladič Phanteks PH-TC12LS
Komentáre (6)
MQ
14.3.2015 - 07:39
Vdaka za recenziu, vyborna a podrobna ako vzdy. . Chcem sa pozastavit nad metodou testovania. Pri kazdom teste pouzivate rovnaky procesor (dufam, ze som nieco neprehliadol) a to sa mi zda nespravodlive. Preco? Pretoze nie kazdy testovany chladic, je stavany na uchladenie takeho vykonu. Ved predsa viete, ze aj chladice maju urcity chladiaci vykon a ked je raz chladic stavany na uchladenie 70W tepelneho vykonu (+ urcita vykonova rezerva), tak ho predsa nemozem testovat na procesore s vykonom 150W. Potom aj jeho umiestnenie v tabulke, medzi chladicmi s vyssim chladiacim vykonom, je mimo. Tabulka vtedy vyzera ako zoradenie vyberu aut vsetkych kategorii a na slabsich sa poukazuje len preto, lebo nestihnu zrychlit 0-100km/h pod 4 sekundy a ich maximalka nie je nad 350km/h. Ze na to nie su stavane sa neberie ako ospravedlnenie. Co je samozrejme dost zavadzajuce. Ale aby som vam nekrivdil, je to aj chyba vyrobcov. Ved oni sami takmer nikde neuvadzaju chladiaci vykon chladicov a ani odporucany max. tepelny vykon procesorov, ktore v pohode uchladia. Doplnit to chladiacim vykonom v pasivnom mode, by bola uz ceresnicka na torte. Ako sa v tom ma, bez tychto podstatnych udajov, vyznat bezny smrtelnik?
Vladys
14.3.2015 - 11:20
Dobrý deň, vďaka za komentár. Čo sa týka tej zostavy - uvedomujem si, že testovať malé chladiče určené pre HTPC rovnako ako veľké chladiče nie je úplne fér, momentálne však bohužiaľ nemám k dispozícii patričný procesor, dosku a skriňu. Pri výsledkoch malých chladičov sa tak snažím byť menej kritický, aj keď na druhej strane rovnaký procesor si užívateľ môže osadiť ako do tradičnej zostavy, tak aj do mini-ITX dosky, aj keď ako vravíte, typicky tieto malé chladiče nie sú stavané na chladenie extrémne výkonných procesorov. Týmito testami sa tak snažíme priniesť čitateľom aspoň ukážku toho akú má chladič konštrukciu, ako sa inštaluje, no a v neposlednom rade aký má aj potenciál na chladenie. Samozrejme ak výrobca udáva maximálne TDP ktoré chladič zvládne a to je nižšie, ako TDP nášho procesora, tak ho do testu nevezmeme. Ak ho neudáva je to horšie, v takom prípade kontaktujem zastupiteľstvo spoločnosti, ktoré by malo vedieť na čo chladič má a na čo nie. Ani my ani výrobca nepotrebuje v recenzii chladič, ktorý by neprešiel testami a nedostal sa do grafov.
MQ
14.3.2015 - 12:31
Dakujem za odpoved. . Chapem, ze nemozete mat HW na vsetko, co testujete, ako ukazka realnych moznosti chladicov to naozaj staci. Vacsiu vinu pripisujem vyrobcom a ich chabemu oznacovaniu chladiacich vykonov. Neviem ci z dovodu neexistujuho standardu na urcovanie chladiaceho vykonu, alebo preco...? Ved procesory, zdroje, uz aj RAM-ky, motory....skoro vsade sa uvadza vykon, ale pri chladicoch sa zastavila informovanost niekde v dobe kamennej. . Vyrobcom odporucany/udavany chladiaci vykon by ste mohli uvadzat v zakladnych specifikaciach. Nech aspon niekto robi osvetu a siri vedomosti. ;-)
Vladys
14.3.2015 - 13:07
Vďaka za pripomienku, ak bude tento údaj dostupný v špecifikáciách chladiča, budem ho uvádzať aj ja v tabuľke :)
Ortuť
25.3.2015 - 13:12
A akú teplotu dosahuje jadro s tohoto procesora s originálnym chladičom?
Vladys
28.3.2015 - 12:27
Ak myslíte Intel Box tak s ním je teplota taká, že procesor vykazuje throtling. Je teda vyššia ako 90°C.
