Po sérii niekoľkých MSI Z97 dosiek dnes ukončíme túto epizódu „vymakanou“ základnou doskou MSI Z97 MPOWER MAX AC. Ide v podstate o vylepšený derivát predtým testovanej Z97 MPOWER, takže ak sa vám páčila predošlá doska, zrejme sa vám bude páči aj MAX AC. Prináša pár drobností navrch, ale aj vyššiu cenu.
Dnes testovaná doska nebude zrejme len poslednou testovanou MSI doskou za posledný mesiac a nebude to zrejme ani posledná testovaná doska s čipsetom Intel Z97. Dokonca by sa nemalo jednať ani o poslednú testovanú dosku s paticou LGA 1150 pre generáciu procesorov Intel Haswell/Broadwell. Správne, uvedenie Intel Skylake procesorov pre desktop je za rohom a ak sa všetko podarí, prvé testy základných dosiek s čipsetmi Intel série 100 sa objavia čoskoro aj u nás! Intenzívne pracujeme na tom aby sa tak stalo a dúfame, že sa to podarí. Toľko krátke informácie na začiatku, teraz sa vráťme k dnes testovanej základnej doske.
MSI Z97 MPOWER MAC AC – Balenie, príslušenstvo
Čo sa dizajnu balenia týka, oproti Z97 MPOWER sa nezmenilo nič. Žlto-čierne sfarbenie zostáva a zadná strana poskytne výpis základných špecifikácii. Rovnako je tu veľké, žlté M na prednej strane, ktoré je možné odklopiť. Na rozdiel od MPOWER sa však na tejto doske otvára M do boku a nie nahor. Po odklopení vidieť cez priesvitné M zabalenú dosku a ďalší výpis funkcií dosky.
Krabica je oproti MPOWER trochu hrubšia, čo súvisí s jej obsahom. Ten je rozdelený do dvoch menších balení. V hornej časti je uložená doska a v krabici pod ňou kompletné príslušenstvo. Na tom výrobca rozhodne nešetril. V útrobách sa nachádza množstvo manuálov, plagát či 2 DVD s ovládačmi.
„Káblová“ výbava rozhodne nezaostáva a okrem povinných SATA káblov či SLI mostíka nájdeme v krabici aj V-Check káble, kábel pre vyvedenie 2x eSATA na zadný panel či Wi-Fi modul s dvojicou antén. Súčasťou balenia by mala byť aj visačka na dvere, zrejme sa však niekde stratila ako doska putovala medzi redakciami.
Kompletné príslušenstvo
- užívateľský manuál
- príručka pre rýchlu inštaláciu
- príručka pre pretaktovanie
- užívateľský manuál pre softvér a aplikácie
- plagát OC Series
- nálepky pre označenie SATA káblov
- DVD s ovládačmi a softvérom
- DVD s ovládačmi pre Wi-Fi/BT modul
- záslepka na zadný panel
- 6x SATA3 káble
- 2x M-konektory
- 1x Wi-Fi/Bluetooth modul
- 2x anténa
- 1x kábel pre vyvedenie eSATA na zadný panel
- 9x V-Check Points káble
- visačka na dvere
MSI Z97 MPOWER MAC AC – Funkcie dosky, špecifikácie
Podobne ako predtým testovaná MPOWER, aj vylepšený model MPOWER MAX AC prináša množstvo zaujímavých funkcií. Oproti MPOWER sú však niektoré novinkou.
Základná doska Z97 MPOWER MAX OC je OC certifikovanou doskou čo znamená, že prešla náročným, 24-hodinovým testom Prime95 a poskytuje súčasti vhodné pre extrémne pretaktovanie. Tými sú napríklad pevné PCB, digitálne napájanie, čisté okolie patice či dostatočné chladenie napájacej kaskády procesora.
Keď je reč o tom chladení VRM, to nemusí spoliehať iba na vzduch. Pasívy na rozdiel od MPOWER môže chladiť aj voda a chladenie tak môže byť ešte účinnejšie.
OC Engine je záležitosťou pre overclockerov. Pomocou integrovaného generátora doska podporuje BCLK strapy 100/125/167MHz, vďaka čomu sa bude predchádzať zrúteniu systému a bude možné dosiahnuť vyššie frekvencie.
OC Essential je veľká skupina malých, ale podstatných drobností, ktoré si podrobne rozoberieme v nasledujúcej kapitole. Spadajú sem všemožné tlačidlá na doske, dvojica BIOSov či diagnostický displej.
Pri extrémnom pretaktovaní je užitočné poznať presné hodnoty napätí, ktoré je možné získať pomocou meracích bodov. Tie na tejto doske umožňujú pripojiť naraz až 3 multimetre.
Nemať na doske v dnešnej dobe M.2 slot je už hriech, ktorý si žiadny výrobca nedovolí. Výnimkou nie je ani MPOWER MAX AC.
Kvalitné Hi-C kondenzátory, feritové cievky či Dark kondenzátory spadajú do oblasti marketingovo nazvanej ako Miliatry Class 4. Ide jednoducho o odolné súčiastky zabezpečujúce precízne napájanie a vyššiu životnosť.
Tou najdôležitejšou zmenou, ktorú doska oproti MPWOER prináša je bezdrôtový modul s dvojicou antén pre Wi-Fi 802.11ac s rýchlosťou až 867Mbps a Bluetooth 4.0 s rýchlosťou 25Mb/s.
Špecifikácie
| MSI Z97 MPOWER MAX AC | |
Formát | ATX (30,5x24,4cm) |
Socket | Intel LGA1150 |
Čipset | Intel Z97 Express |
Operačné pamäte | 4 DIMM sloty maximálne 32GB DDR3 v dvojkanálovom zapojení s frekvenciou 3300MHz (OC) podpora XMP podpora non-ECC pamätí |
Rozširujúce sloty | 3x PCIe 3.0 x16 (režimy x16, x8/x8, x8/x4/x4) 4x PCIe 2.0 x1 |
Úložisko | Intel Z97 čipset 6x SATA3 1x M.2 (10Gbps) ASMedia ASM1061 2x SATA3 |
USB | Intel Z97 čipset 4x USB 3.0 (cez interný konektor na doske) 6x USB 2.0 (2x na zadnom paneli, 4x cez interný konektor na doske) ASMedia ASM1074 radič 6x USB 3.0 na zadnom paneli ASMedia ASM1042 radič 2x USB 3.0 na zadnom paneli |
LAN | 1x Intel I218-V Gigabit LAN |
Multi-GPU | nVidia 2-Way SLI a AMD 3-Way CrossFireX |
Audio | Audio Boost 7.1-kanálové HD audio kodek Realtek ALC1150 |
Zadný panel | 1x PS/2 pre klávesnicu či myš 2x USB 2.0 1x tlačidlo pre vymazanie CMOS 1x HDMI 8x USB 3.0 1x DisplayPort 1x RJ-45 6x audio jack 1x optický S/PDIF výstup 1x Wi-Fi/Bluetooth modul (voliteľne) |
Interné konektory | 1x 24pin ATX konektor napájania dosky 1x 8pin ATX 12V konektor napájania procesora 1x 4pin ATX 12V konektor napájania procesora 1x 6pin ATX 12V konektor napájania PCIe slotov 2x USB 3.0 konektor 2x USB 2.0 konektor 2x 4-pin konektor pre ventilátory nad CPU chladič 3x 4-pin konektor pre systémové ventilátory 1x TMP modul konektor 1x AAFP 2x konektor pre pripojenie PC skrine 1x konektor pre vniknutie do PC skrine 1x jumper pre vymazanie CMOS 1x diagnostický displej 9x V-Check body pre meranie napätia 1x tlačidlo pre zapnutie dosky 1x tlačidlo pre reset dosky 1x OC Genie tlačidlo 1x + tlačidlo pre zvýšenie BCLK o 1MHz 1x - tlačidlo pre zníženie BCLK o 1MHz 1x Discharge tlačidlo 1x prepínač medzi BIOSmi 1x GO2BIOS tlačidlo 1x prepínač medzi režimami OC Genie 1x Slow Mode prepínač |
Dodávaný softvér | ovládače Command Centre Live Update 6 Smart Utilities Super Charger Fast Boot ECO Center Gaming APP 7-ZIP Intel Extreme Tuning Utility Norton Internet Security Solution Sound Blaster Cinema 2 XSplit Gamecaster V2 Killer Network Manager |
Cena | Kde kúpiť MSI Z97 MPOWER MAX AC? |
MSI Z97 MPOWER MAC AC – Čipset, bližší pohľad na dosku
Čipset
Základná doska v dnešnom teste ťaží z moderného Intel Z97 čipsetu, ktorý prekonáva iba Intel X99 čipset pre fajnšmekrov. Z97 oproti minulému Z87 neprináša príliš veľa markantných zmien. Hlavnou devízou je podpora procesorov Core 5. generácie (Broadwell) a podpora nového rozhrania M.2. PCH dokáže poskytnúť disku zapojenému do M.2 slotu 2 PCIe 2.0 linky, čím sa celková teoretická rýchlosť vyšplhá na 10Gb/s.
PCIe linky sú rozdelené štedrejšie do 1x 16, 2x8 alebo 1x8+2x4 kombinácií. USB 3.0 podporuje čipset 6, USB 2.0 až 14. Čipset podporuje 6 SATA3 portov či eSATA port. Nechýba podpora pre zapojenie 3 monitorov naraz. Oficiálna podpora zo strany procesora je do frekvencie 1600MHz aj pre nízkonapäťové moduly. Z97 je čipset vhodný pre pretaktovanie nakoľko umožňuje meniť BCLK.
Detaily dosky
PCB dosky je podobné MPOWER doske, no jeden rozdiel je hneď poznať. PCB na tejto doske nemá 6 vrstiev, ale 8. Doska je tak naozaj pevná a vôbec sa neohýba. Dizajnovo je na tom rovnako a prevažne čiernu farbu dopĺňajú iba žlté prvky na pasívoch. Revízia PCB v našom teste bola 1.1.
Napájacia kaskáda je tvorená 12 fázami, ktoré riadi napäťový regulátor ISL 6388 od Interstil. MOSFETy chladia 2 pasívy, tretí nechladí nič a je kúsok nad PCB. Jeho úlohou je tak zväčšovať chladiacu plochu. Každý z troch pasívov je veľmi pevne prichytený dvojicou skrutiek. Pasívami prechádza jedna heatpipes, ktorá môže byť naplnená vodou, na čo slúžia 2 otvory v pasívoch.
Odmontovaním skrutiek je možné pozrieť si napájaciu kaskádu v celej kráse.
Okolie patice LGA 1150 je pripravené aj pre izoláciu pri chladení tekutým dusíkom a nikde nezavádzajú trčiace kondenzátory či iné vysoké objekty. Rovnako by nemal byť problém s inštaláciu konvenčného vzduchového chladenia.
Hlavný konektor pre ventilátor na CPU je neďaleko patice. Na rozdiel od MPOWER mu nerobí spoločnosť toľko iných konektorov a jumperov. Sekundárny konektor je pri DIMM slotoch spoločne s jedným s konektorom pre systémové ventilátory.
Dohromady je na PCB 5 konektorov pre ventilátory. Všetky sú 4-pinové a všetkým je možné meniť otáčky cez krivky buď v BIOSe, alebo v programe MSI Command Center.
Napájanie procesora môžu obstarať rovno 2 konektory. Primárny je klasický 12V, 8-pinový konektor. Ak by niekomu nestačil (veľmi nepravdepodobné), môže využiť aj prídavný 4-pinový EATX.
DDR3 operačné pamäte môžu mať najviac frekvenciu 3300MHz pri pretaktovaní a doska príjme najviac 32GB. Aretačné poistky sú z oboch strán a prítomná je samozrejme podpora non-ECC pamätí ako aj XMP profilov. Ako tomu už na MSI doskách býva zvykom, dual-channel zapojenie farebne zvýraznené nie je.
DIMM sloty susedia s množstvom tlačidiel. Tlačidla – a + slúžia pre zmenu hodnoty BCLK o 1MHz hore či nadol a to počas bežnej prevádzky. Ďalej sú tu tlačidlá s už známym významom – pre reštart, zapnutie/vypnutie a OC Genie tlačidlo pre automatické pretaktovanie. Toto automatické pretaktovanie sa deje podľa určitého stupňa, ktorý je možné definovať pomocou prepínača vedľa tlačidla. V polohe Gear 1 je automatické pretaktovanie cez OC Genie menšie a LED svieti na modro. Ak je prepínač v polohe Gear 2, dôjde k významnejšiemu pretaktovaniu cez OC Genie a LED svieti na červeno. Na tejto doske je na rozdiel od MPOWER ešte tlačidlo so symbolom blesku, ktoré slúži pre totálne vybitie batérie bez toho aby ste ju museli vyberať. Vpravo od neho sú meracie body V-Check Points 2 a vľavo od neho veľký 24-pinový ATX konektor napájania dosky.
Interné USB 3.0 konektory má doska hneď 2. Oba sú vyvedené z čipsetu a je tak možné s nimi získať 4 USB 3.0 porty. Je to zároveň jediná cesta ako získať nejaké Intel USB 3.0 porty nakoľko na zadnom paneli sú USB 3.0 iba z radičov ASMedia. Jeden z konektorov je natočený o 90°.
SATA3 porty má doska 8. Prvé 2 zľava patria radiču ASMedia ASM1061. Nie je možné kombinovať ich do RAID polí a využívať technológiu Intel Rapid Storage. Zvyšných 6 SATA3 portov vyvedených z čipsetu je možné kombinovať do RAID polí. 2 SATA porty však zdieľajú linky s M.2 portom a pri osadení zariadenia do M.2 portu tak prídete o tieto SATA porty.
Pasív nad PCH je prichytený veľmi pevne až pomocou 4 skrutiek. Tie je však možné odskrutkovať a ukáže sa tak pohľad na holý čipset a radič ASM1061.
Pod pasívom sú zaujímavé drobnosti. V prvom rade je to dvojica nenápadných čipov s BIOSmi, medzi ktorými je možné prepínať pomocou prepínača pod nimi. Vľavo od BIOSov je jumper pre definovanie režimu pre M.2 slot medzi PCIe a SATA. Pod prepínačom medzi BIOSmi je JSPI1 konektor pre preprogramovanie BIOSu, pod ktorým je prepínač SLOW_1. Po jeho aktivácii nabootuje systém so stabilnými frekvenciami a napätím CPU tak, aby sa predišlo zrúteniu systému. Vedľa tohto prepínača je jumper, s ktorým sme sa ešte nestretli. Reč je o JSLOW1, ktorý zredukuje násobič CPU a Cache na hodnotu x12 ak je jumper obsadený. Napravo sú 2 konektory pre pripojenie PC skrine a diagnostický displej, ktorý pri úspešnom nabootovaní zobrazuje teplotu procesora. Nad ním je tlačidlo FASTB1, ktoré slúži pre vstup do BIOSu v prípade, ak je aktivovaná funkcia Fast Boot vo Windows. Vpravo od tohto tlačidla je JCI1 konektor pre pripojenie k počítačovej skrinke a sledovanie vniknutí do nej.
Ideme ďalej v spodnom okraji a narazíme na dvojicu interných USB 2.0 konektorov. Ďalej naľavo sú už len 2 konektory pre systémové ventilátory a JAUD1 konektor, čo je v podstate AAFP konektor pre vyvedenie zvuku na predný panel.
Zvuková časť je Audio Boost sa pýši kodekom Realtek ALC1150 (SNR 115dBA), EMI štítom či izoláciou od zvyšku PCB. Kondenzátory sú Nippon.
Nad audio časťou je veľký Super I/O čip Nuvoton NCT6792D, pod ktorým je JTPM1 konektor pre pripojenie TPM modulov. Nejaký dobrák mu zohol piny...
Hoci doska nie je zameraná na hráčov, poskytne 3 dlhé PCIe 3.0 x16 sloty. 2 spodné sú elektricky zapojené v režime x8. V prípade použitia viacerých grafických kariet sa linky rozdielia v pomere x16, x8/x8 alebo x8/x4/x4. Doska tak oproti MPOWER stratila jeden PCIe x16 slot, za to sa však na ňu nebude nikto hnevať. Miesto toho má 4 krátke PCIe 2.0 x1 sloty, z ktorých posledný je otvorený pre osadenie dlhších kariet. Doska podporuje nVidia 2-Way SLI a AMD 3-Way CrossFireX zapojenie grafických kariet. Rozstupy medzi nimi budú dostatočné.
O rozdelenie PCIe liniek sa postarajú deličky ASMedia ASM1480. Medzi PCIe slotmi je aj PCIe mostík ASMedia ASM1184e, ktorý z jednej linky dokáže urobiť 4.
M.2 slot poskytne pre SSD rýchlosť 10Gbps. Použiť môžete disky dlhé 4,2cm, 6cm alebo 8cm. Diskom nebude vadiť ani keď osadíte do PCIe x1 slotu dlhú kartu. Pri využití M.2 slotu prídete o 2 SATA3 porty.
Ak by ste použili viacero nenažraných kariet môžete im dodať šťavu aj cez prídavný ATX 6-pinový konektor. V pozadí pri audio jackoch je vidieť sieťový čip Intel I218-V,
Zadný panel má USB 3.0 vyvedené iba z ASMedia radičov. Jedným z nich je ASM1042, ktorý ovláda 2 USB 3.0 porty, druhý radič ASM1074 ovláda iné 2 USB 3.0 porty.
Doska má aj druhý USB 3.0 radič ASM1074, ktorý riadi zvyšné 4 USB 3.0 porty na zadnom paneli.
Pre pripojenie Wi-Fi/BT modulu je vyhradené miesto v zadnom paneli a aj na doske v podobe drobného konektora. Sám o sebe by v modul v konektore nedržal a tak ho treba priskrutkovať jednou skrutkou.
Zadný panel rozhodne nesklame. Okrem už takmer nepotrebného, kombinovaného PS/2 konektora pre myš či klávesnicu poskytne totiž 2 USB 2.0 porty, bezdrôtový Wi-Fi/Bluetooth modul (voliteľne), tlačidlo pre vymazanie CMOS, 4 USB 3.0 porty (ASM1074), jeden gigabitový RJ-45 port, 2x USB 3.0 porty (ASM 1074), optický S/PDIF výstup, HDMI, DisplayPort, ďalšie dva USB 3.0 porty (ASM1042) a 6x audio jack. Vytkol som to u MPOWER a vytknem to aj teraz. Tlačidlo pre podsvietenie CMOS vo vypnutom stave počítača svieti príliš silno a zbytočne. Toto podsvietenie navyše nie je možné vypnúť.
MSI Z97 MPOWER MAC AC – BIOS

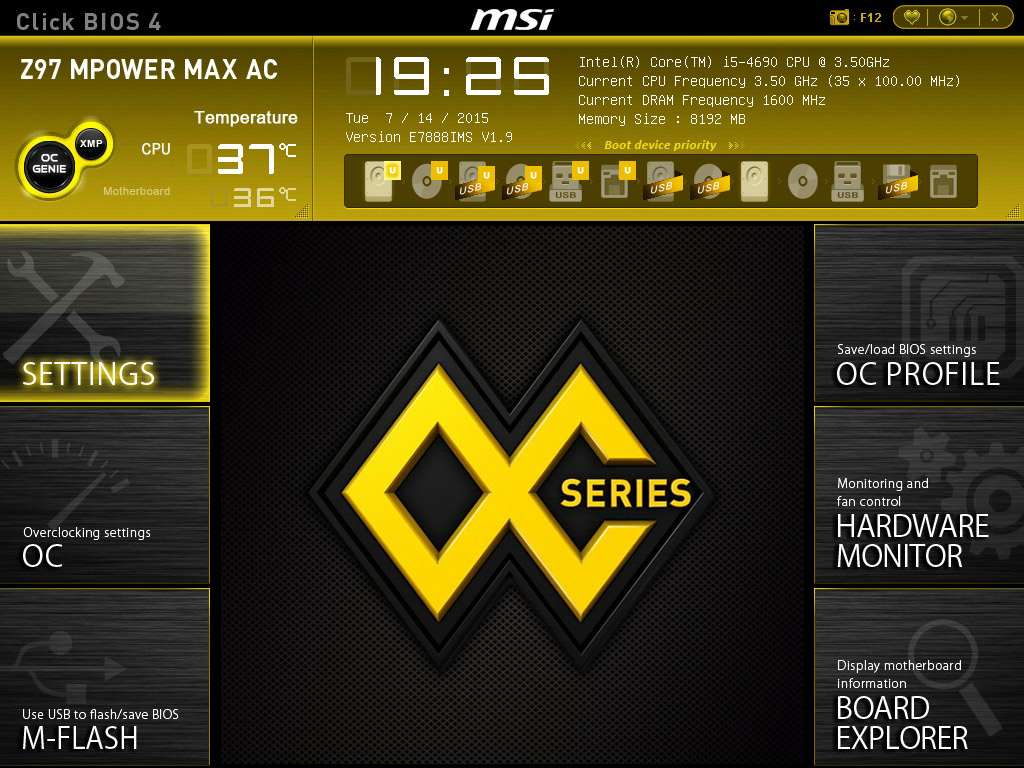

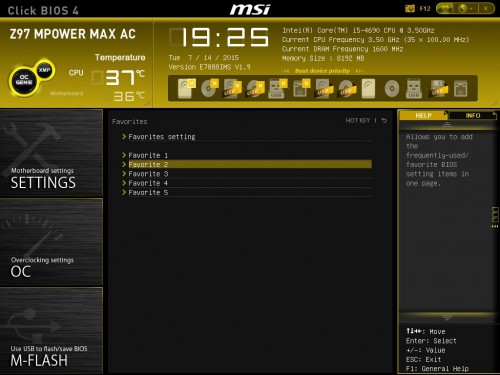

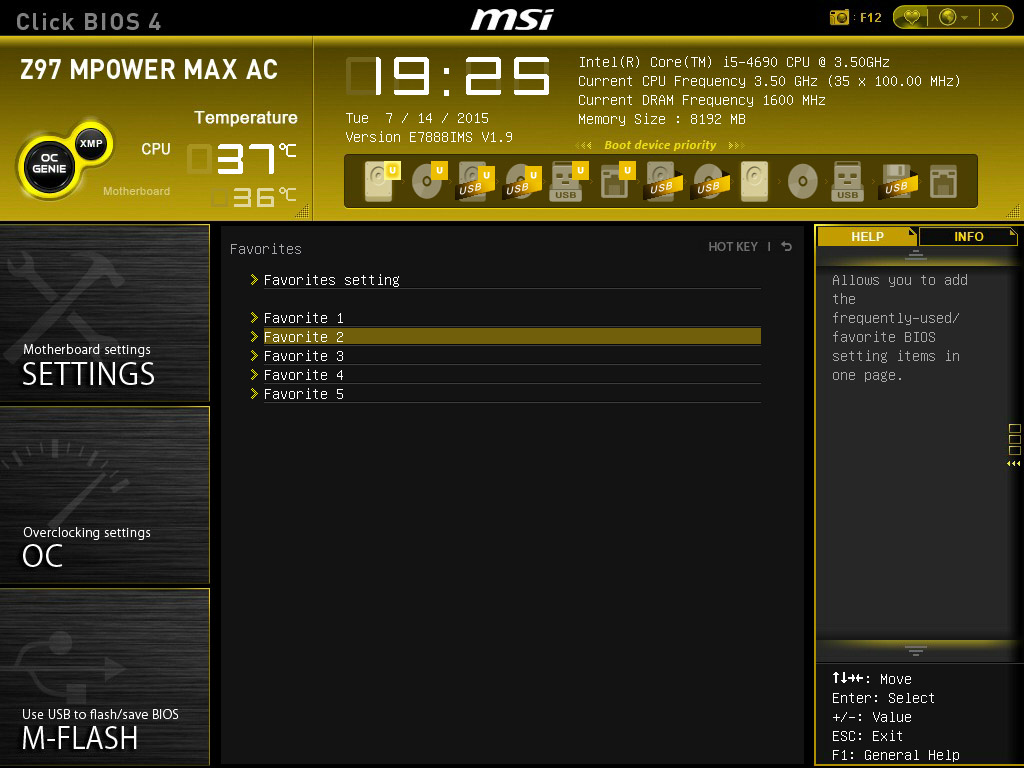

Verzia BIOSu v našom teste bola 1.9. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.
BIOS akoby z oka vypadol z BIOSu na MPOWER. Bodaj by aj nie, keď je ten istý vrátane verzie (1.9).
Doska obsahuje už aj prednastavené OC profily, ktoré je možné jedným kliknutím nahrať.

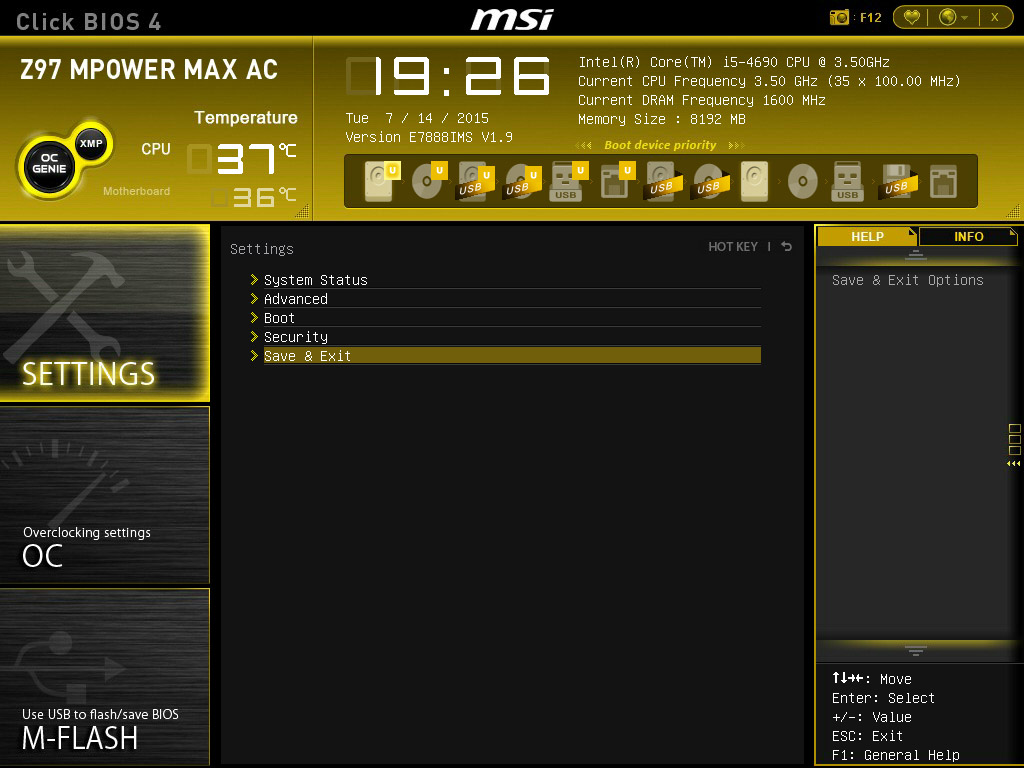

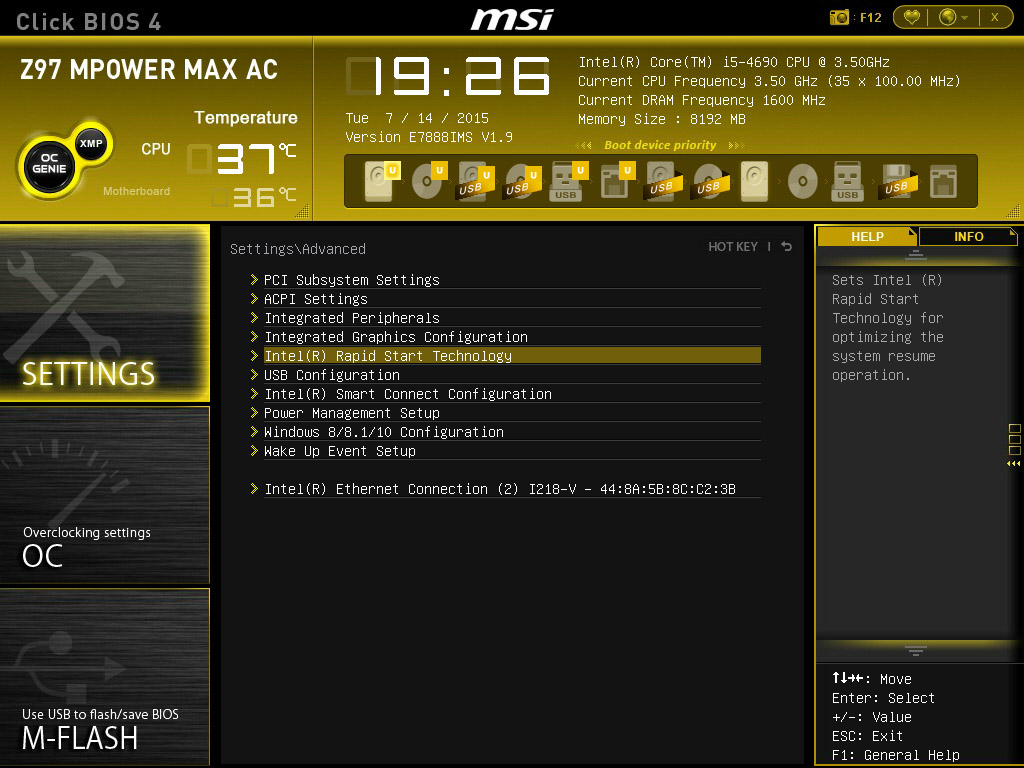

Položka Settings ukrýva množstvo nastavení. Najbohatšia je časť Advanced, v ktorej je možné napríklad aj vypnúť LED podsvietenie dosky (pod ponukou Power Management Setup).

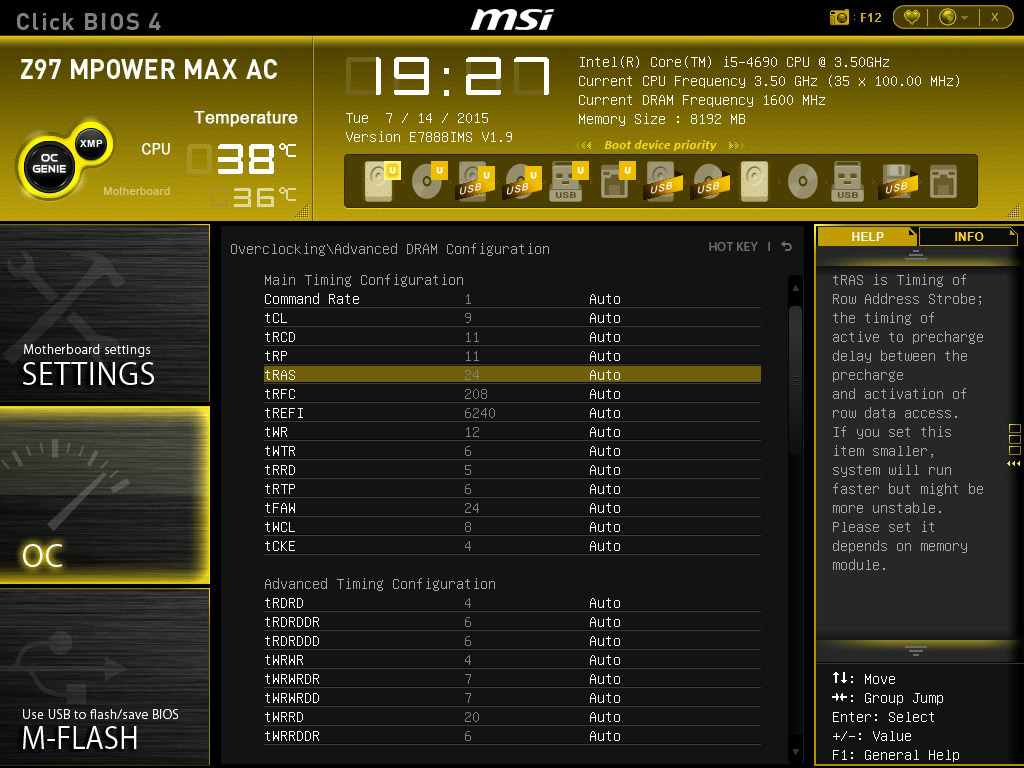

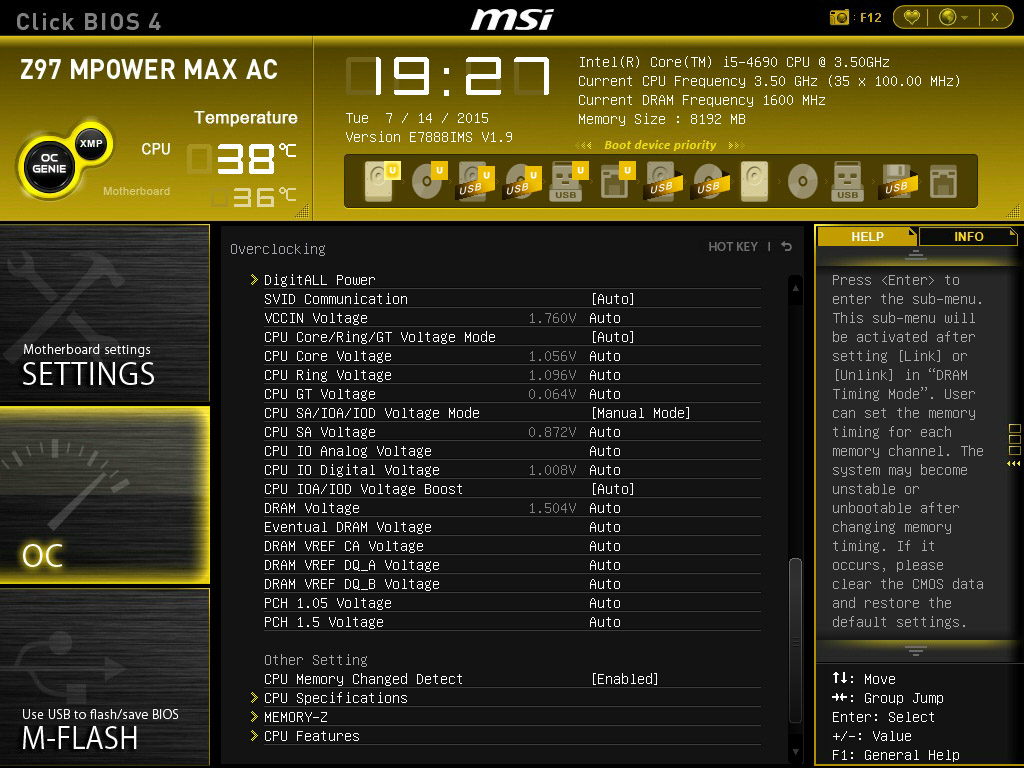

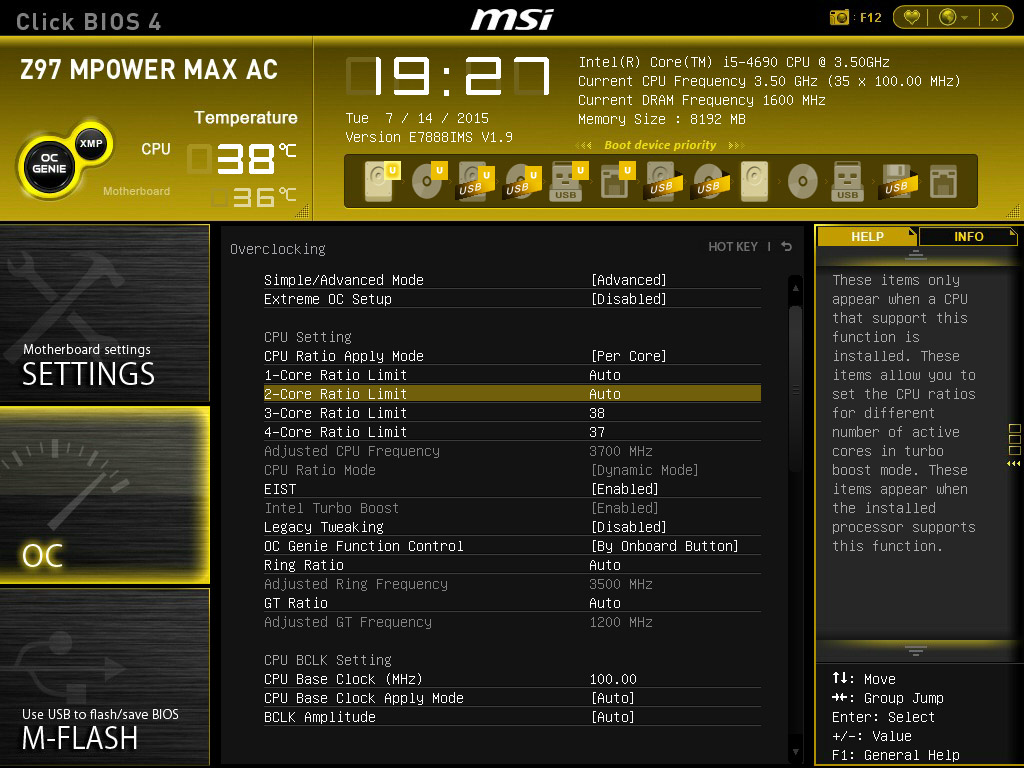

Sekcia OC patrí overclockerom, ktorí sa v nej môžu naozaj dosýta vyblazniť.

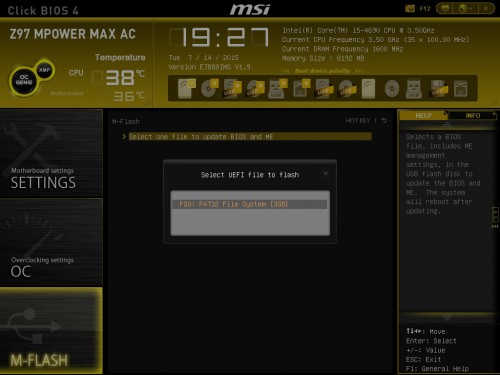

Aktualizovať BIOS je možné iba z USB kľúča s formátom FAT32.

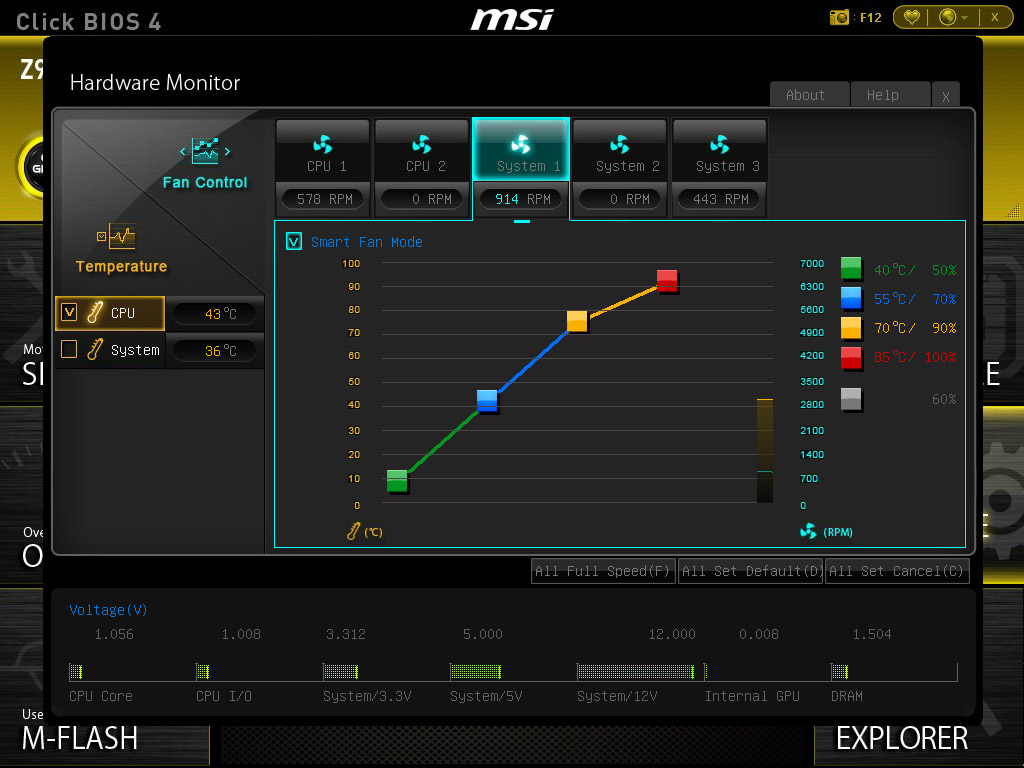

Hardware Monitor je skvelý pomocník pri regulovaní otáčok všetkých ventilátorov. Poskytne prehľadné krivky a kontrolu otáčok či napätí. Obdoba takejto regulácie je v nástroji MSI Command Center.

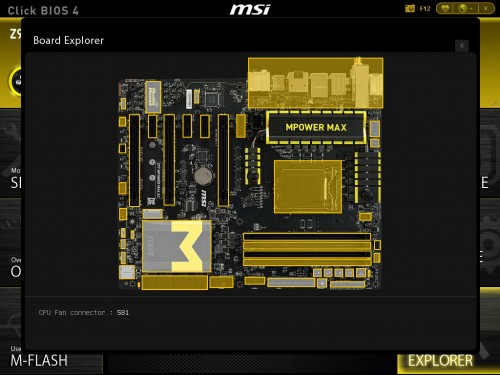

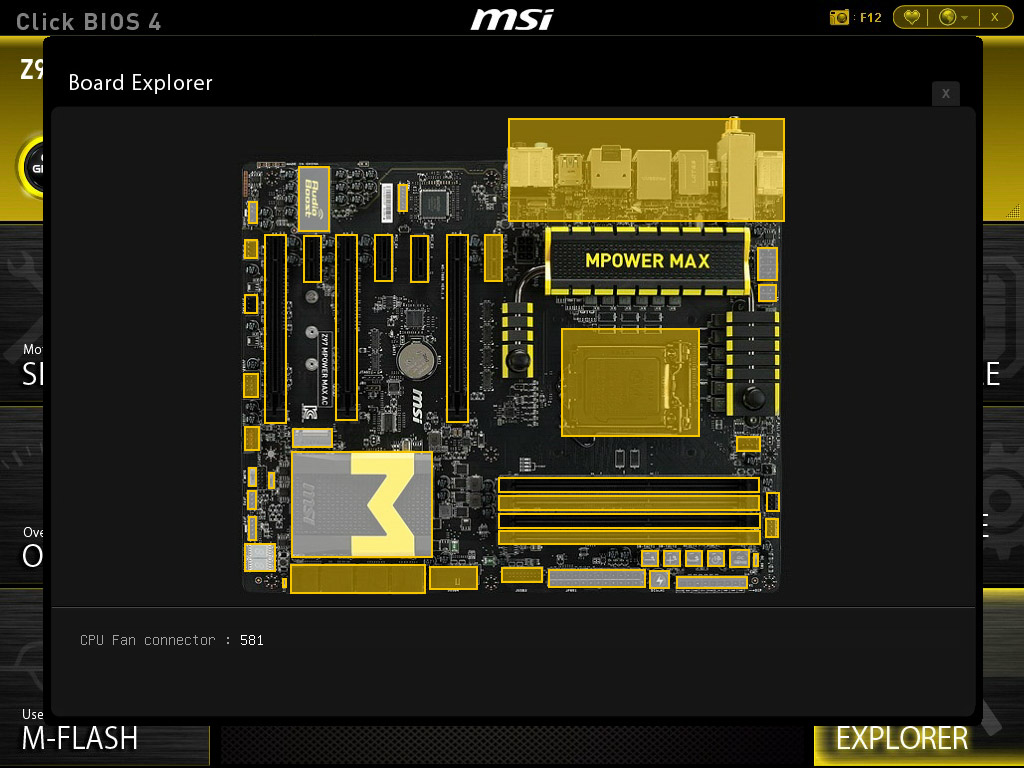

Board Explorer prevedie užívateľa doskou.
Testovacia zostava, metodika, výsledky
Testovacia zostava
Testovacia zostava je zložená z moderného procesora Intel Core i5-4690 (Haswell Refresh), ktorý však bohužiaľ nemá odomknutý násobič. Procesoru sekunduje 8GB DDR3 RAM pamätí od Adata. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD Graphics 4600. Rýchlym úložiskom je SSD ADATA Premier SP610 s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | Intel Core i5-4690@3,5GHz |
RAM | 2 x 4GB DDR3 Adata XPG |
SSD | ADATA Premier SP910 256GB |
grafiká karta | integrovaná v procesore |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
skrinka | Antec Three Hundred Two |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Všetky základné dosky testujeme so 4-jadrovým procesorom Intel Core i5-4690 (Haswell Refresh) bez funkcie HyperThreading. Základný takt procesora je 3,5GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 3,7Ghz. S Turbom je možné dosiahnuť až 3,9GHz. 8GB (2x4GB) pamätí od Adata zapojených v dual channel beží na takte 1600MHz s časovaním 9-11-11-24. Tieto pamäte majú v XMP profile nahraté iné parametre - frekvenciu až 2800MHz s časovaním 12-12-12-26. Kvôli tomu, že niektoré dosky, resp. ich čipsety nedokážu zniesť viac ako 1600MHž bola ich frekvencia znížená práve na túto hodnotu s trochu agresívnejším časovaním, aby bolo porovnávanie objektívne.
Metodika testovania
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 4.50.3000. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky
Testy pamätí

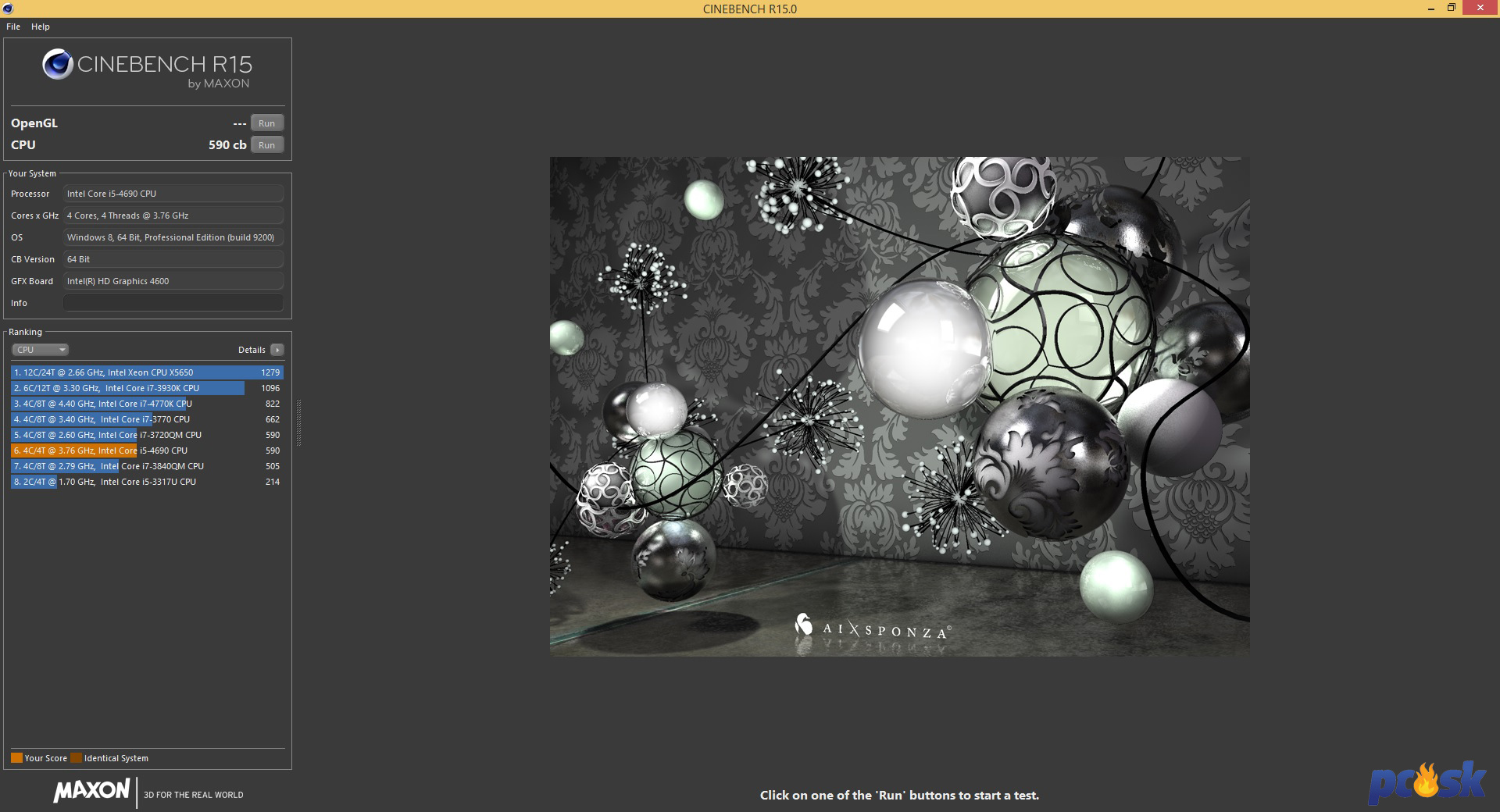

Testy procesora
Testy rozhraní
Testy rohraní opäť dokázali, že ASMedia radiče nie sú vhodné pre zapájanie rýchlych SSD. Doska nemá žiadne USB 3.0 porty vyvedené z čipsetu, ASMedia radiče však USB nebrzdia tak ako v prípade SATA3.
MSI Z97 MPOWER MAC AC – Pretaktovanie, teploty

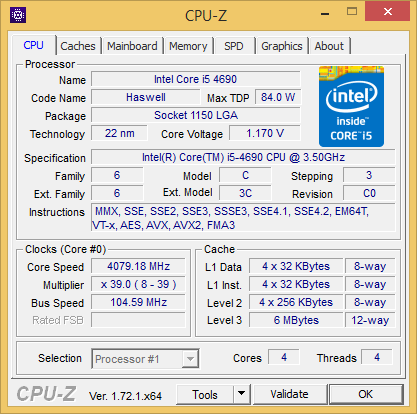

Pretaktovanie
Rovnaké napájanie, rovnaký BIOS a predsa nie úplne rovnaký výsledok ako na MPOWER. Rozdiel je ale len kozmetický a maximálna hodnota BCLK bola 104,6MHz oproti 104,7MHz u MPOWER. Rozdiel 0,1MHz je tak naozaj malý a doska ukázala, že pretaktovania sa zrejme báť nebude. Výsledné skóre s pretaktovaným procesorom v Cinebench R15 bolo 590b, čo je oproti základu nárast o 4,6%.
Ak sa budete hrať s doskou vytiahnutou zo skrine, prídu vám vhod tlačidla OC Genie a + či – pre zmenu BCLK. Náš procesor sa s OC Genie tradične nekamaráti a tak ma neprekvapilo, že ani tu sa zmena nekonala (ani pri pokuse o zmenu cez Gear 1 či Gear 2 cez prepínač). Keďže náš procesor má zamknutý násobič jedinou možnosťou na zvýšenie výkonu je zmena BCLK. Preto som bol trochu sklamaný, že ani tlačidlá + a – nijak nemenia hodnotu BCLK.
Hodnoty napätí a ich kroky
- BCLK: 90MHz - 300MHz (0,52Hz)
- frekvencia RAM: 800MHz - 3200MHz
- VCCIN Voltage: 1,2V - 3,040V (0,001V)
- CPU Core Voltage: 0,8V - 2,1V (0,001V)
- CPU Ring Voltage: 0,8V - 2,1V (0,001V)
- CPU GT Voltage: 0,8V - 2,1V (0,001V)
- CPU SA Voltage: 0,8V - 1,85V (0,001V)
- CPU IO Analog Voltage: 0,8V - 2V (0,001V)
- CPU IO Digital Voltage: 0,8V - 2V (0,001V)
- DRAM Voltage: 0,240V - 2,770V (0,01V)
- Eventual DRAM Voltage: 0,6V - 2,770V (0,01V)
- DRAM VREF CA Voltage: 0,120V - 1,380V (0,005V)
- DRAM VREF DQ_A Voltage: 0,120V - 1,380V (0,005V)
- DRAM VREF DQ_B Voltage: 0,120V - 1,380V (0,005V)
- PCH 1,05 Voltage: 0,7V - 2,320V (0,01V)
- PCH 1,5 Voltage: 0,8V - 2,770V (0,01V)

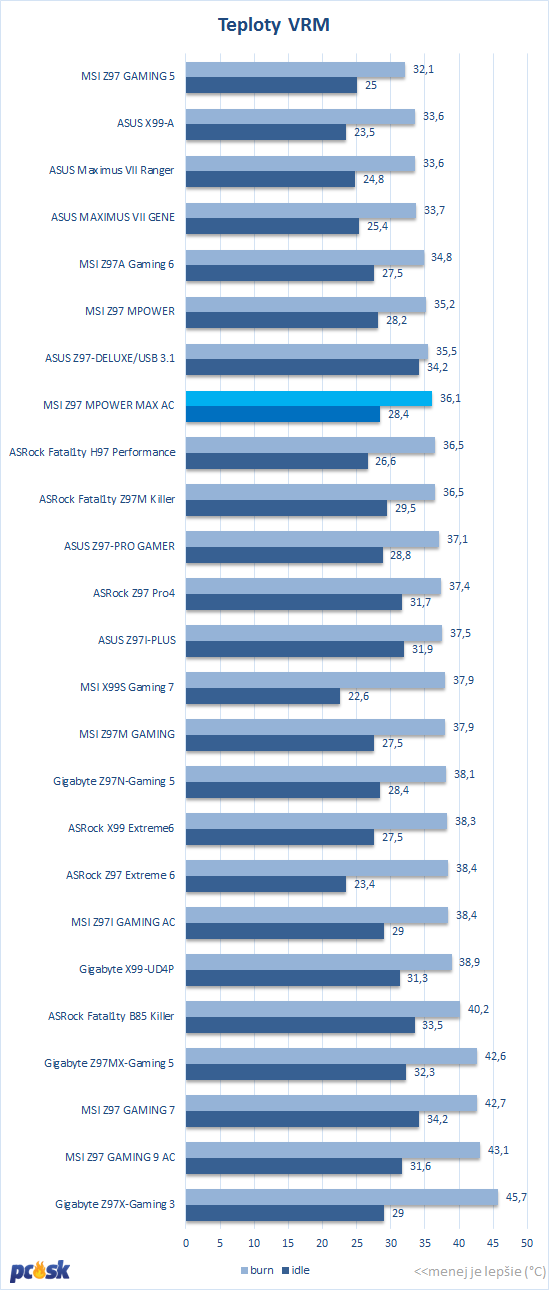

Teploty

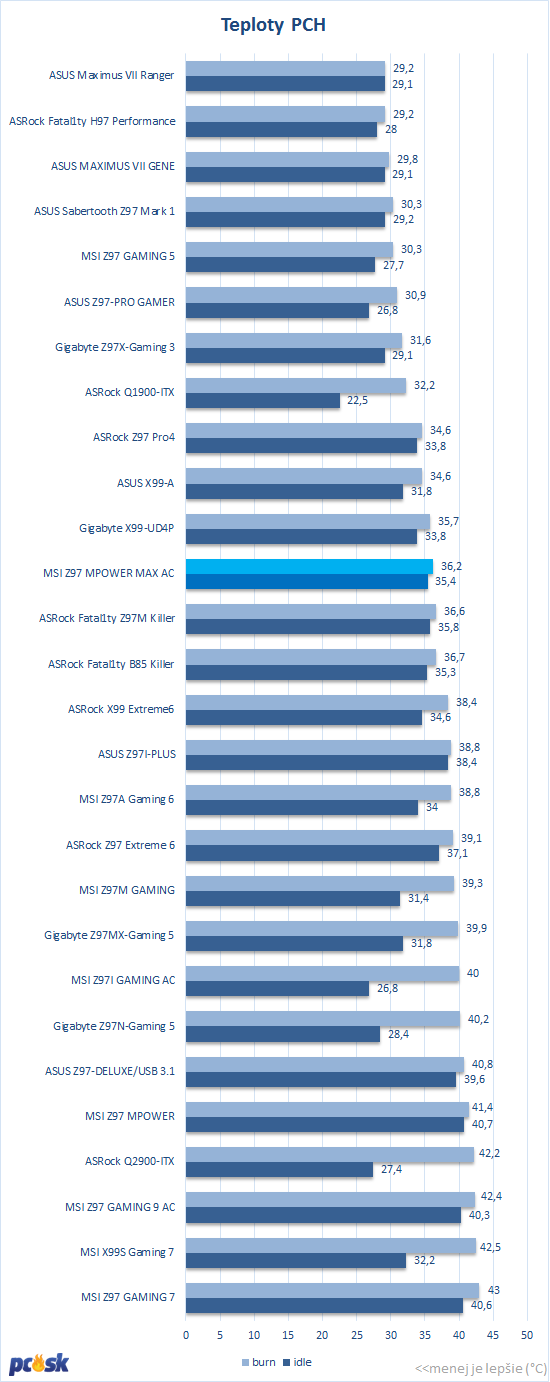

Teploty PCH sú v porovnaní s MPOWER nižšie, teploty VRM, naopak, o trošku vyššie. Celkovo však v norme.
MSI Z97 MPOWER MAC AC – Zhodnotenie, záver
Mierne vylepšená MPOWER. Taká je MPOWER MAX AC. Čo prináša navyše? V prvom rade a to najdôležitejšie, je to bezdrôtový modul pre Wi-Fi a Bluetooth. Pre tento účel museli ustúpiť zo zadného panelu 2 USB 2.0 porty, za to sa však hnevať určite nebudeme. Doska ďalej prináša spevnené PCB (8 vrstiev miesto 6), kozmetické zmeny v rozširujúcich slotoch, tlačidlo Discharge a vodné chladenie pasívov nad VRM. Naopak, stratila Thunderbolt header, ktorý však nie je tak často využívaný. Ako odškodné poskytne 2 interné USB 3.0 konektory.
Je jasné, že nie každý využije všetky funkcie a porty, ktoré doska ponúka a siahnu tak po nej iba ozajstní nadšenci. Práve pre nich je MPOWER MAC AC určená a vybavená veľmi kvalitne. S cenou od 235€ sa síce radí k drahším doskám na trhu, no svoju cenu obháji.
Týmto konštatovaním sa zároveň lúčim s testovaním základnych dosiek s Intel LGA 1150 paticou. Ďalší plán je jasný - dostať sa k testovaniu dosiek s paticou Intel LGA 1151 určenou pre Skylake procesory, ktoré tu budú s nami minimálne najbližší rok a budú tak predstavovať to najaktuálnejšie na trhu so základnými doskami. Kedy sa dočkáte prvej recenzie nejakej Skylake dosky vám žiaľ ešte neviem povedať. Dúfam, že sa veci pohnú správnym smerom a bude to čoskoro. Dovtedy dovidenia :)
MSI Z97 MPOWER MAX AC | |
Plusy | Mínusy |
- meracie body napätia - diagnostický displej - dvojica BIOSov - tlačidlá a prepínače pre lepšie pretaktovanie - M.2 slot - prehľadný BIOS s množstvom nastavení - slušné pretaktovanie - možnosť chladiť pasívy vodou - bezdrôtový modul pre Wi-Fi/Bluetooth s dvojicou antén v balení - bohaté príslušenstvo | - tlačidlá + a – nijak nezmenili hodnotu BCLK - intenzívne svietiace tlačidlo Clear CMOS na zadnom paneli bez možnosti vypnutia |
Testovaciu vzorku základnej dosky Z97 MPOWER MAX AC zaslala spoločnosť MSI.
