V dnešnej recenzii si na mušku vezmeme netradične po veľmi dlhej dobe základnú dosku pre AMD platformu. Gigabyte vydal novú (vraj očakávanú) 5. revíziu ich dosky 990FXA-UD3 a ponúklo nám ju do testu spolu s procesorom, tak som si povedal prečo nie, bude to príjemne osvieženie po samých Intel doskách. Ono vec sa nemá tak, že by sme o AMD platformu nemali záujem či prípadne nadržiavali Intelu. Vôbec nie. Problém začína u samotného AMD. To dlho nič nové neprinieslo -> záujem na sústreďuje na Intel -> výrobcovia základných dosiek majú v ponuke oveľa viac Intel ako AMD dosiek -> PR jednotlivých firiem kladú dôraz na Intel dosky -> v testoch máme Intel dosky. Prioritou spoločnosti sú jednoducho základné dosky s Intel čipsetmi a my môžeme iba dúfať, že sa to po uvedení architektúry Zen od AMD zmení.
Gigabyte 990FXA-UD3 R5 – Balenie, príslušenstvo, špecifikácie
Gigabyte sa s doskou 990FXA-UD3 „baví“ dosýta a po celkovo šiestich revíziách (medzi nimi sú aj menšie ako 4.1 či 1.1) prichádza významný „update“ v podobe piatej revízie, pričom túto zmenu spoločnosť zvýrazňuje priamo v mene dosky označením „R5“.
Oproti predošlým revíziám tejto dosky sa výrazne zmenilo aj balenie. Biele farby nahradili čierne a predná strana jasne hlása, že doska spadá do série Ultra Durable. Zadná strana obsahuje skromný výpis špecifikácii a hlavných funkcií dosky.
Štvrtá revízia tejto dosky sa u nás predáva v niekoľkých obchodoch a to za cenu asi 120€. Podobná, možno trošku vyššia cena sa bude dať očakávať aj u najčerstvejšej revízie. Ide tak o lacnejší základ pre počítač s AMD procesorom a tomu zodpovedá aj príslušenstvo. Okrem manuálov a SATA káblov zaujme asi iba jeden SLI mostík.
Kompletné príslušenstvo
- užívateľský manuál
- inštalačný sprievodca vo viacerých jazykoch
- DVD s ovládačmi a softvérom
- 4 SATA káble
- SLI mostík
- záslepka na zadný panel
Špecifikácie
| Gigabyte 990FXA-UD3 R5 | |
Formát | ATX (30,5x24,4cm) |
Socket | AMD AM3+ |
Čipset | Severný mostík: AMD 990FX Južný mostík: AMD SB950 |
Operačné pamäte | 4 DIMM sloty maximálne 32GB DDR3 v dvojkanálovom zapojení s frekvenciou 2000MHz (OC) podpora XMP |
Rozširujúce sloty | 2x PCIe 2.0 x16 (elektricky zapojené ako x16) 2x PCIe 2.0 x16 (elektricky zapojené ako x4) 2x PCIe 2.0 x1 1x PCI |
Úložisko | AMD SB950 6x SATA3 Marvell 88SE9172 radič 2x eSATA (6Gbps) na zadnom paneli |
USB | AMD 990FX čipset 14x USB 2.0 (8x na zadnom paneli, 6x na doske prostredníctvom interných konektorov) VIA VL805 USB 3.0 radič 4x USB 3.0 (2x na zadnom paneli, 2x na doske prostredníctvom interných konektorov) |
LAN | 1x Realtek gigabitový sieťový čip |
Multi-GPU | 2-Way nVidia SLI a AMD CrossFireX |
Audio | 7.1-kanálové HD audio kodek Realtek ALC1150 |
Zadný panel | 1x PS/2 pre klávesnicu či myš (Gaming Device) 8x USB 2.0 2x USB 3.0 2x eSATA 6Gb/s 1x RJ-45 6x audio jack 1x optický S/PDIF výstup |
Interné konektory | 1x 24pin ATX konektor napájania dosky 1x 8pin ATX 12V konektor napájania procesora 1x USB 3.0 konektor 3x USB 2.0 konektor 1x 4-pin konektor pre ventilátor na CPU chladič 2x konektor pre systémové ventilátory 1x power fan konektor pre ventilátor 1x TMP modul konektor 1x AAFP 1x Serial port header 1x konektor pre pripojenie PC skrine 1x S/PDIF header 1x jumper pre vymazanie CMOS |
Dodávaný softvér | ovládače APP Center Norton Internet Security Solution |
Cena | Kde kúpiť Gigabyte GA-Z170X-UD5? |
Gigabyte 990FXA-UD3 R5 – Funkcie dosky
V porovnaní aj s tými najobyčajnejšími Intel doskami má táto doska pomerne chudobný zoznam funkcií. Zvukový kodek Realtek ALC1150 už nikoho nenadchne nakoľko sa s ním stretávame roky. Je však fajn, že si našiel cestu aj na túto AMD dosku.
Spoločne s kodekom tu máme aj pozlátené Nippon Chemicon kondenzátory.
Nechcem byť zlý prorok, ale dvojica eSATA portov na zadnom paneli bude asi zívať prázdnotou.

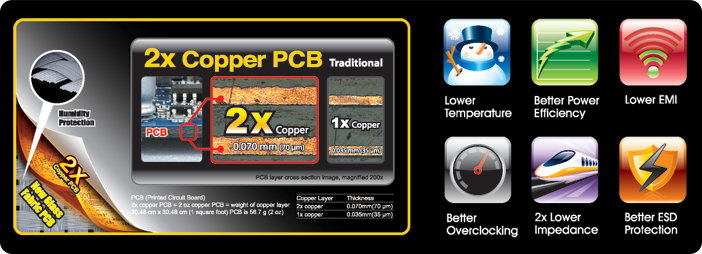

K Ultra Durable patria aj 2 vrstvičky medi v PCB, ktoré zlepšujú odolnosť dosky, zabezpečujú nižšie elektromagnetické rušenie, lepšie teploty a prispievajú k lepšiemu pretaktovaniu.

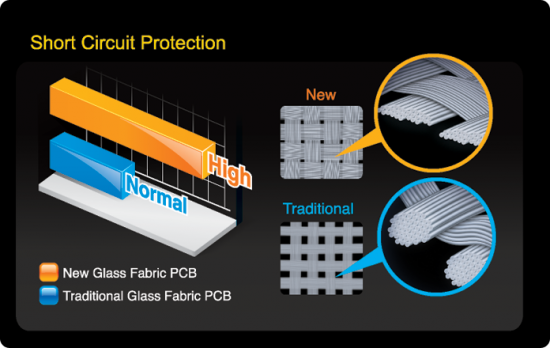

V PCB nájdeme aj hustejšiu sieť sklených vlákien, vďaka čomu by mala byť doska lepšie ochránená pred vlhkosťou a zabezpečená bude jej dlhá životnosť.
Ultra Durable to sú aj kondenzátory s dlhou životnosťou.
Dvojica BIOSov je určite vítaná. Nikdy neviete, kedy vám záložný BIOS zachráni dosku.
Gigabyte 990FXA-UD3 R5 – Čipset, bližší pohľad na dosku
Čipset
Po Intel čipsetoch, ktorých charakteristiky už vieme takmer naspamäť sa pozrime na čipset FX990 od AMD. S modernými čipsetmi už stráca dych, no ešte má čo ponúknúť.

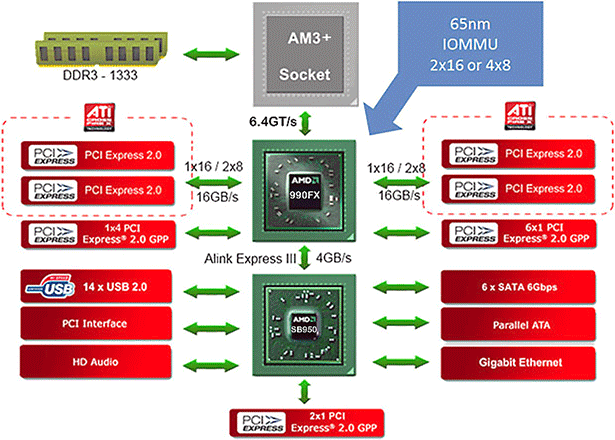

Platforma postavená okolo patice AMD AM3+ používa ešte arhcaickú dvojkombináciu severného a južného mostíka, ktoré sú na doskách zastúpené dvojicou samostatných čipov. Severným mostíkom je "hlavný" čipset 990FX, ktorý kounikuje s procesorom. Procesor podpouje oficiálne dvojkanálové zapojenie DDR3 pamätí s frekvenciou 1333MHz, v praxi však nie je problém dostať sa vyššie. Severný mostík poskytuje 32PCIe 2.0 liniek, ktoré môžu byť rozdelené v pomere 2x16 alebo 4x8. Zostala mu natívna podpora aj pre PCI rozhranie.
S južným mostíkom SB950 komunikuje cez Alink Express III rozhranie. Južný mostík nemá natívnu podpou pre moderné USB 3.0 porty, podpurje iba 14 USB 2.0 portov. Okrem nich nakŕmi 6 SATA3 portov a 1 gigabitový Ethernet. Na M.2 sloty zabudnite a južný mostík nemá implementovanú ani podporu NVMe rozhrania.
Detaily dosky

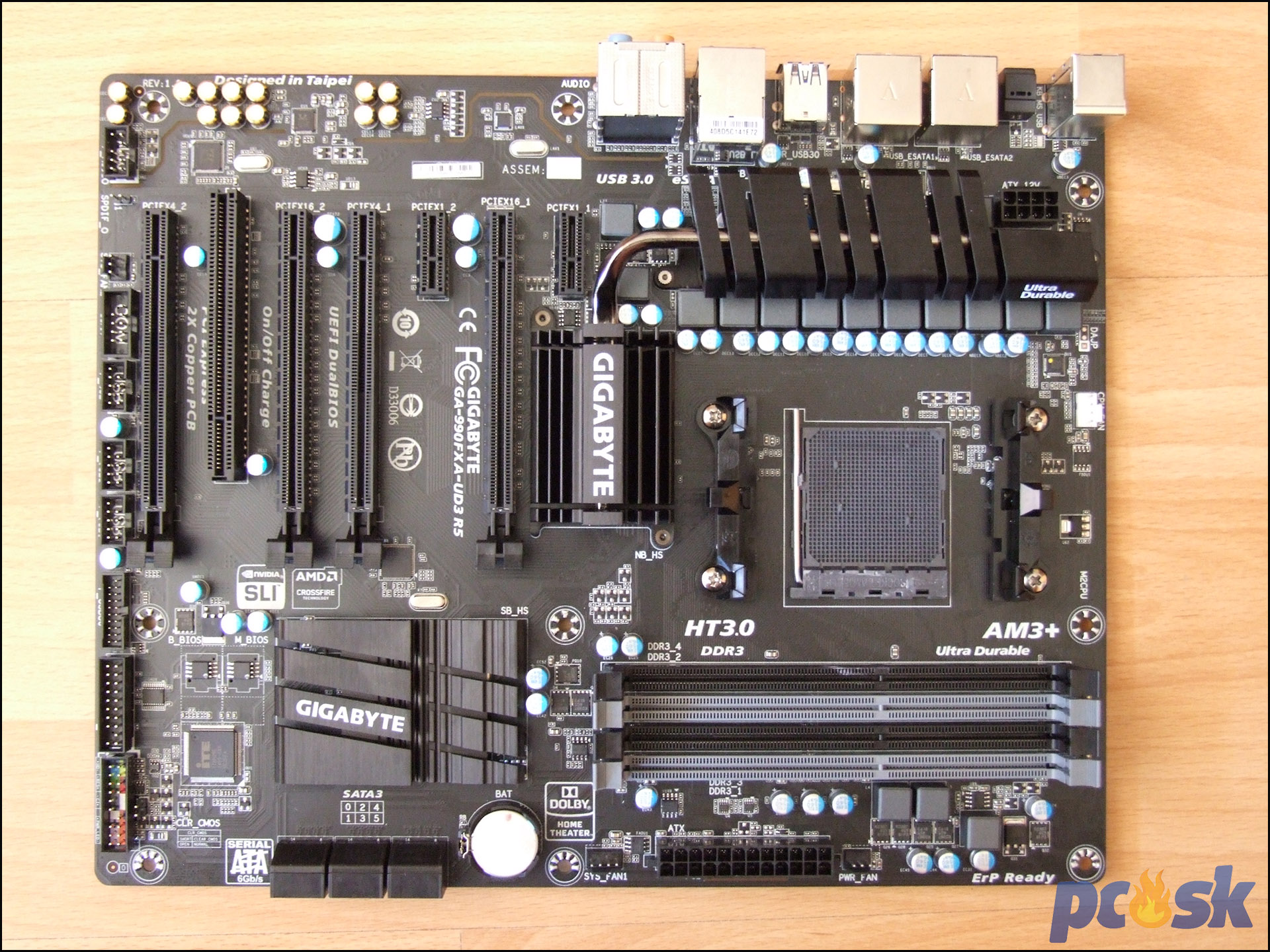

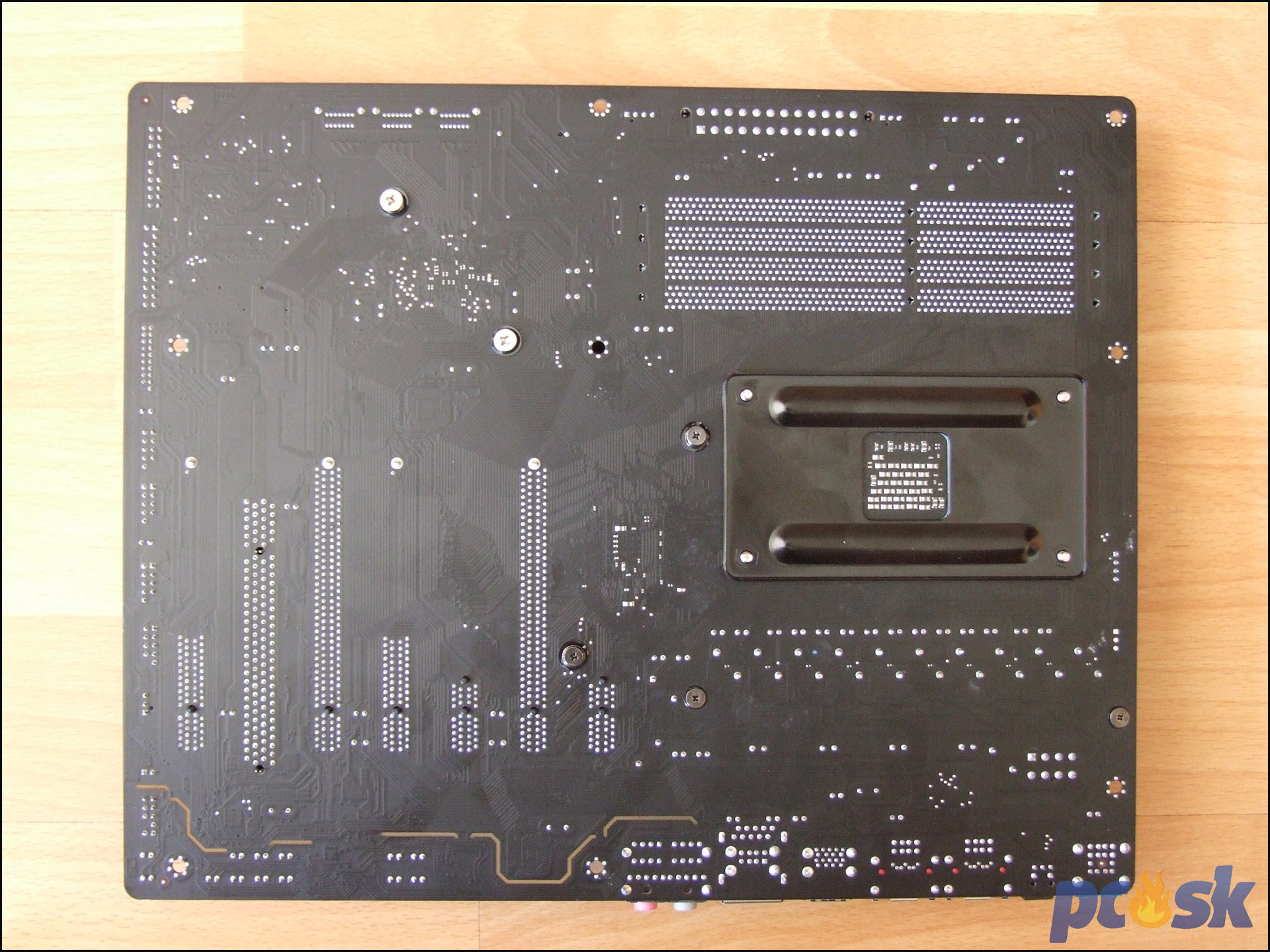

Základná doska využíva celočierny dizajn a nenájdeme na nej žiadne farebné prvky. PCB má 4 vrstvy, doska však vôbec nepôsobí papierovým dojmom a tipoval som jej 6 vrstiev kým som neuvidel informáciu o 4 vrstvách. Dizajn pasívov sa oproti predošlým revíziám nezmenil. Revízia PCB v našom teste bola 1.0. Zadná strana neukrýva nič špeciálne, oproti Intel doskám je tu kovový backplate.

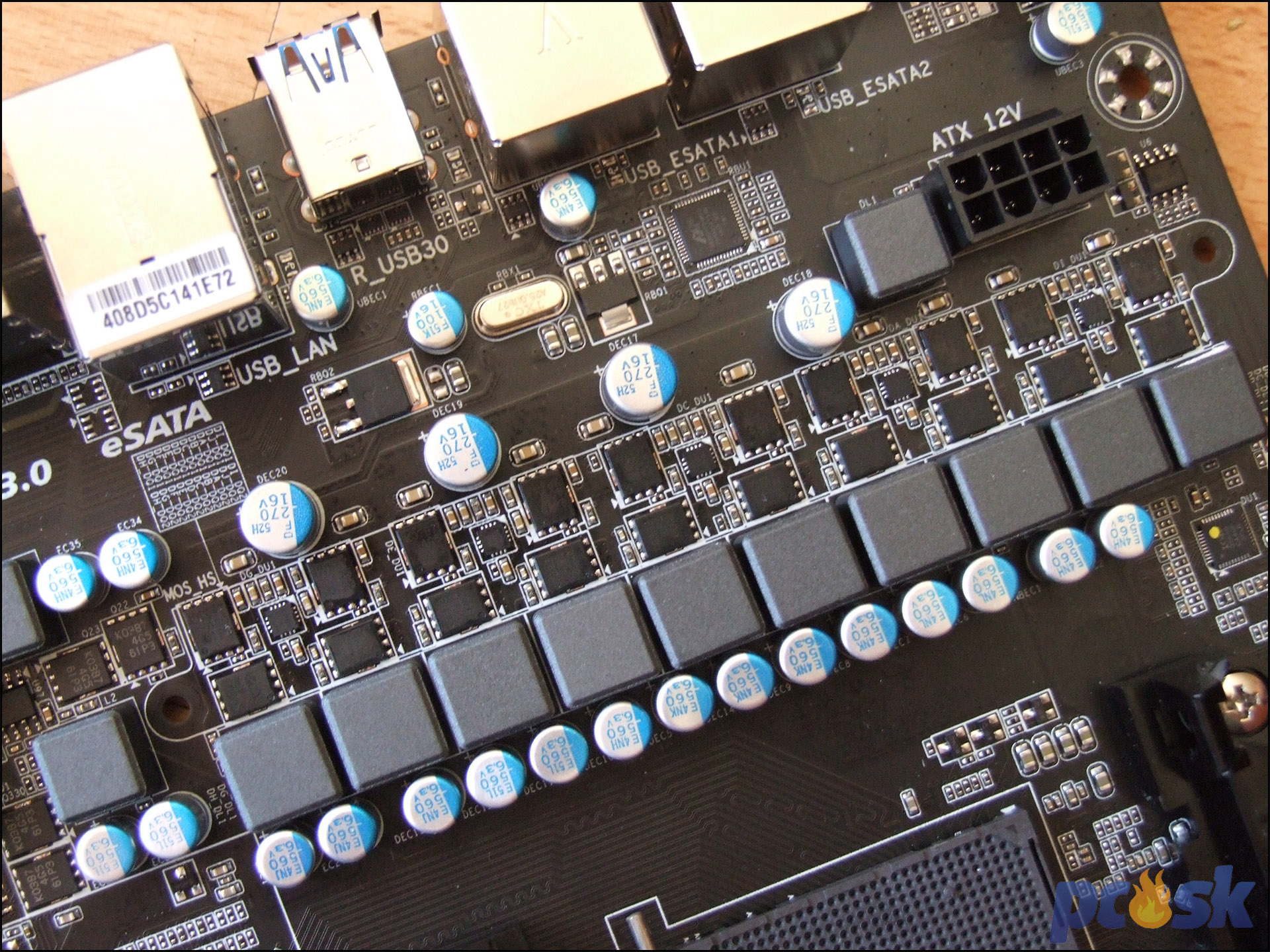

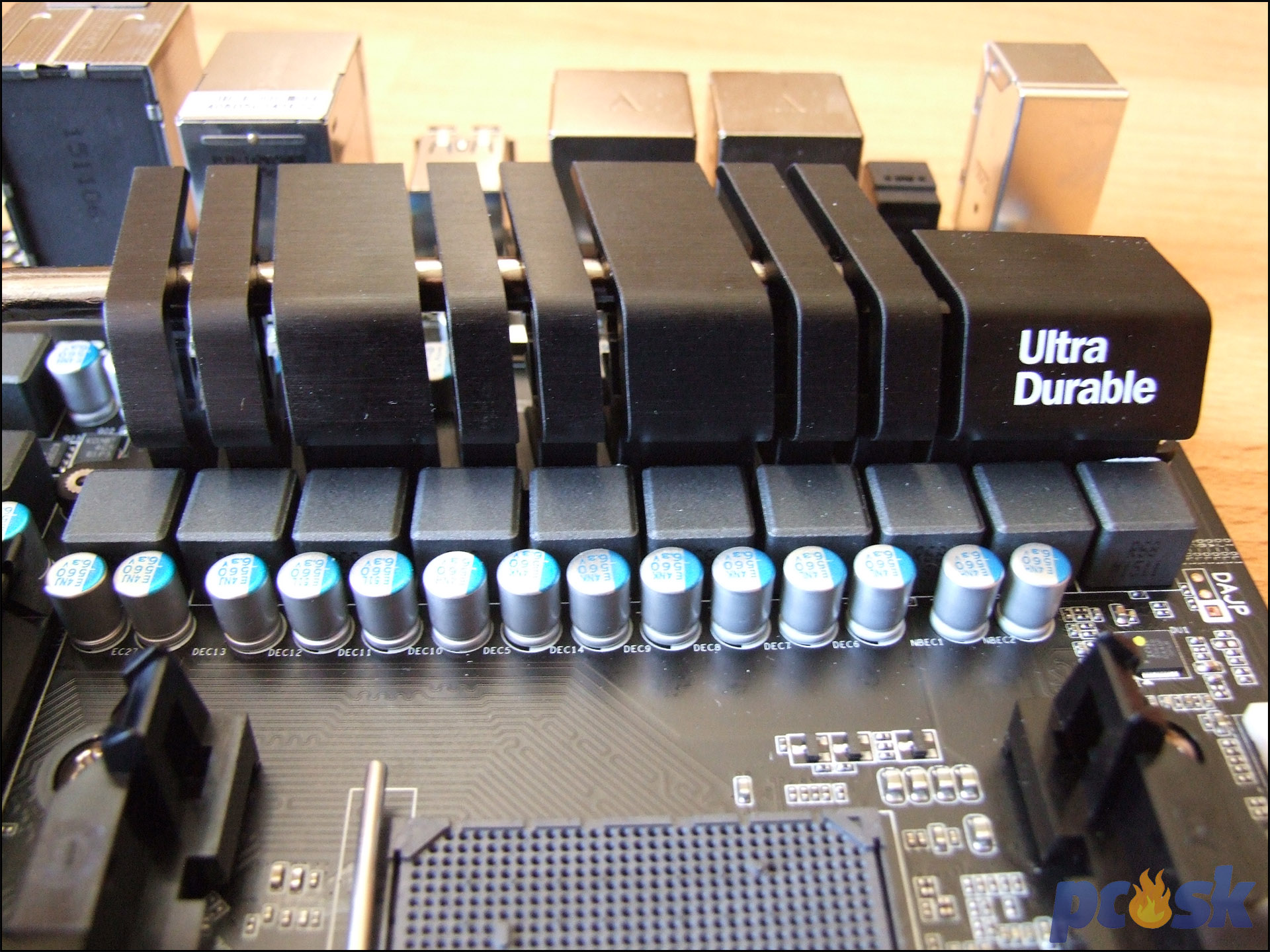

Socketom je pomaly vymierajúci AM3+. Osadíte do nich FX procesory ale aj Phenom II či Athlon II procesory. O napájanie sa postará 8+2 fázová napájacia kaskáda. Jej srdcom je napäťový regulátor IR3564B. Nechladí ho nič, pasív chladí až MOSFETy. Jednou heatpipes je pasív spojený s menším pasívom nad severným mostíkom 990FX. Oba pasívy sú pevne prichytené pomocou skrutiek, čo sa o pasíve nad PCH (resp. južného mostíka SB950) nedá povedať.

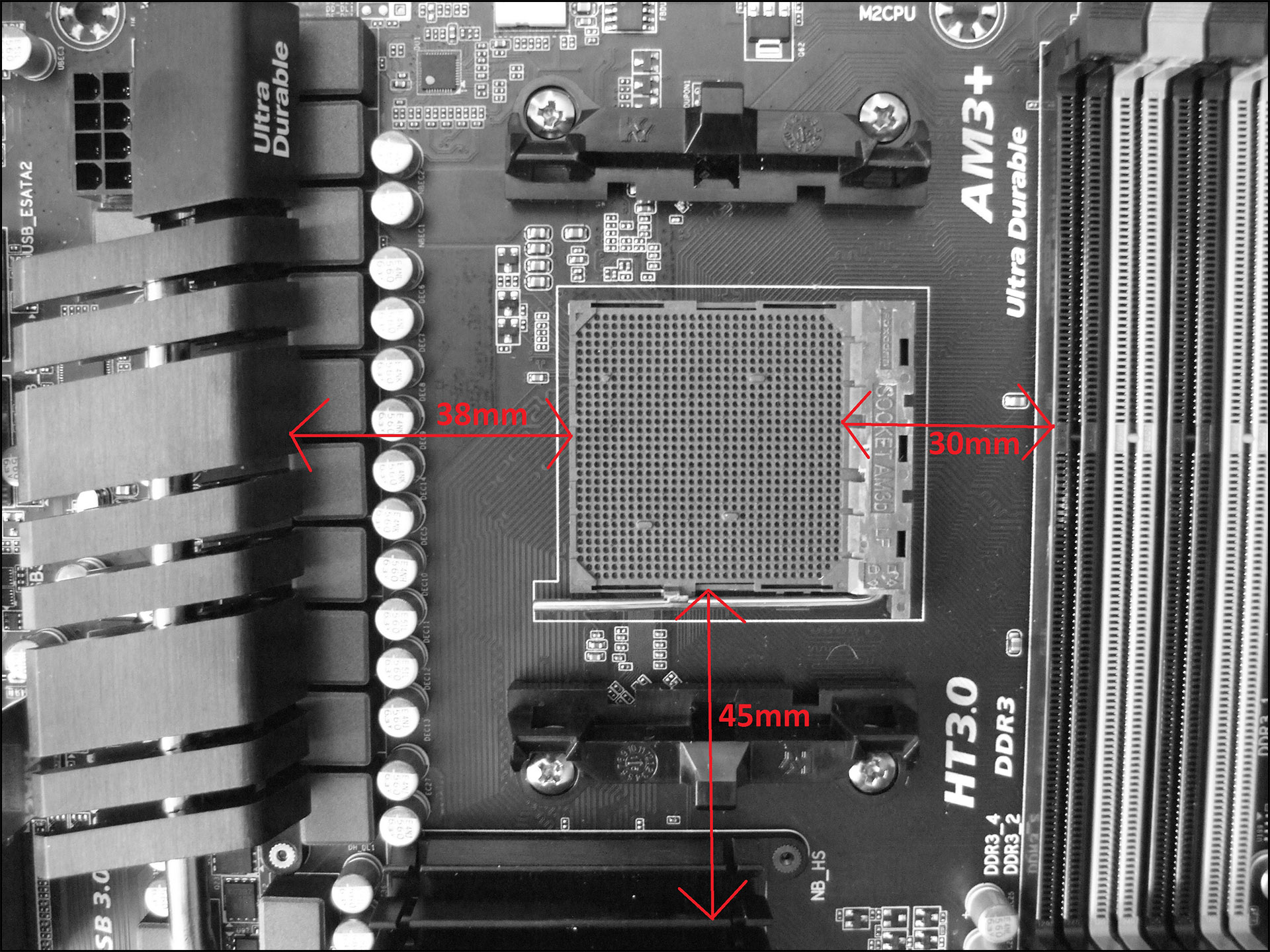

Chladenie všetkého druhy by sa na procesor nemalo problém zmestiť.

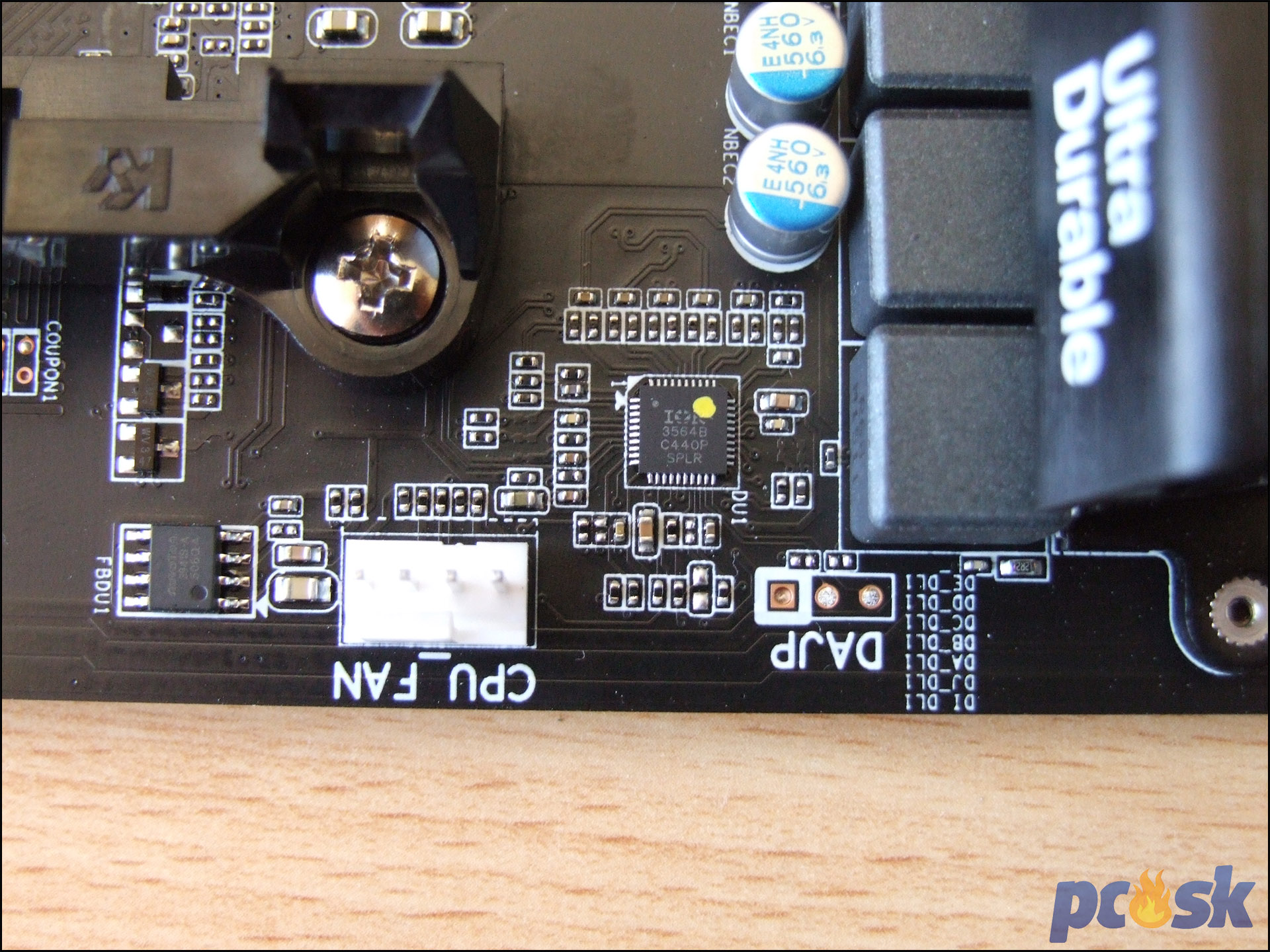

Konektor pre ventilátor na chladič procesora je len jeden. To je trochu škoda, ešte jeden 4-pinový konektor blízko patice by neuškodil, napríklad na vodnú pumpu. Celkovo sú na doske iba 4 konektory pre ventilátory, z toho 2 sú 3-pinové.

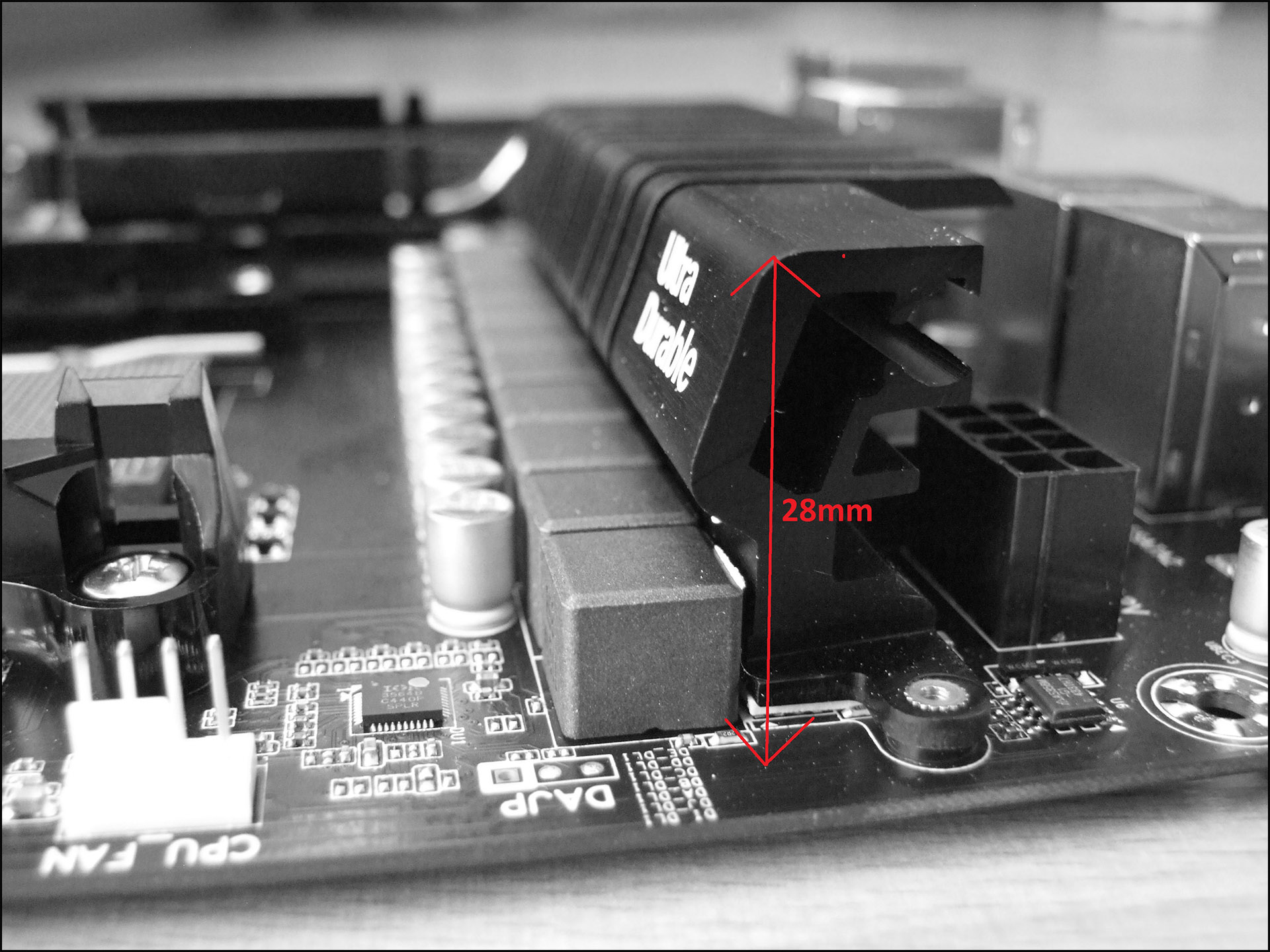

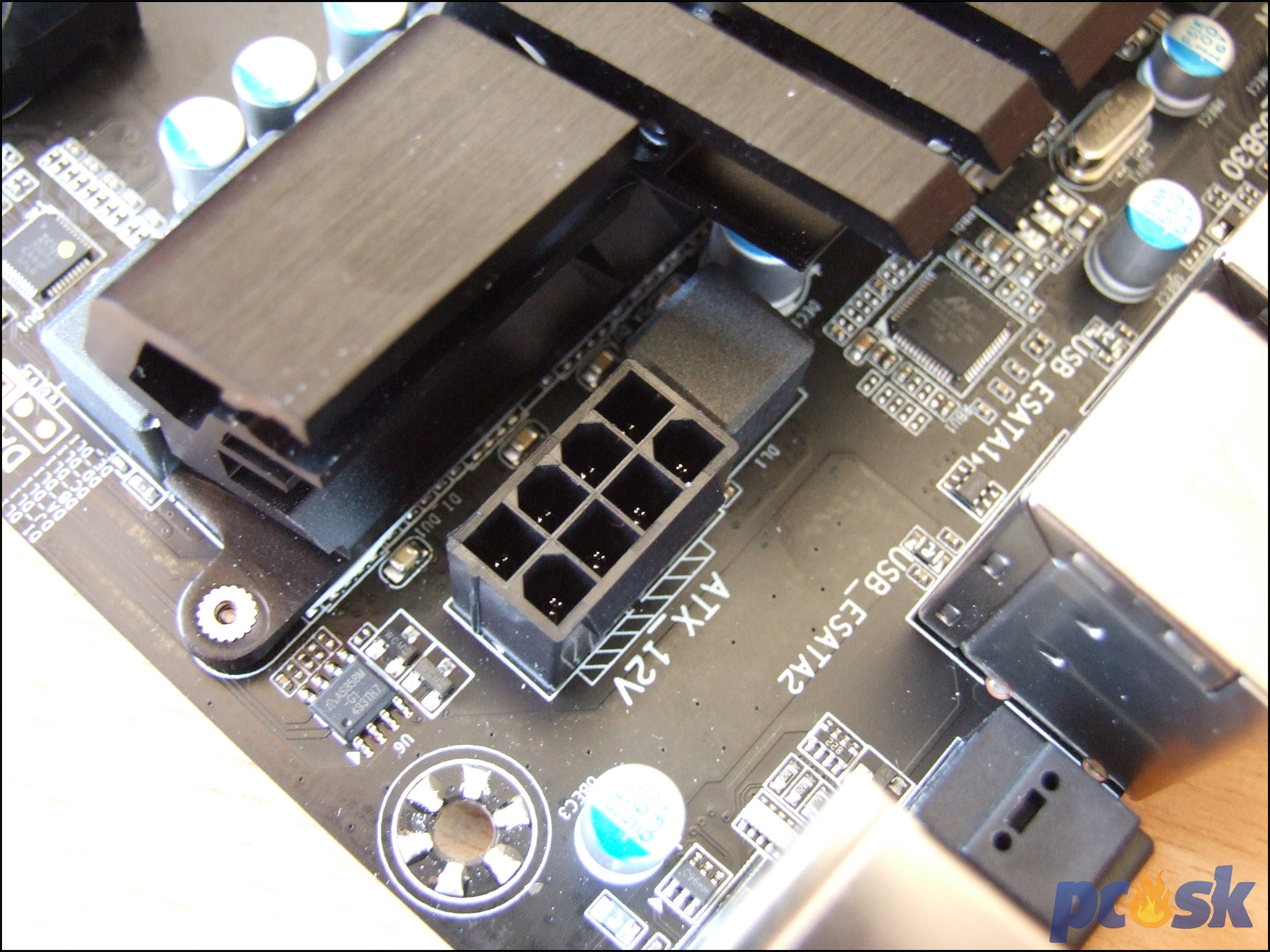

Napájanie procesora zabezpečí 8-pinový ATX konektor. Je orientovaný vertikálne vzhľadom na polohu dosky a jeho zapájanie v skrini je vďaka malej vzdialenosti od pasívu trošku problematické.

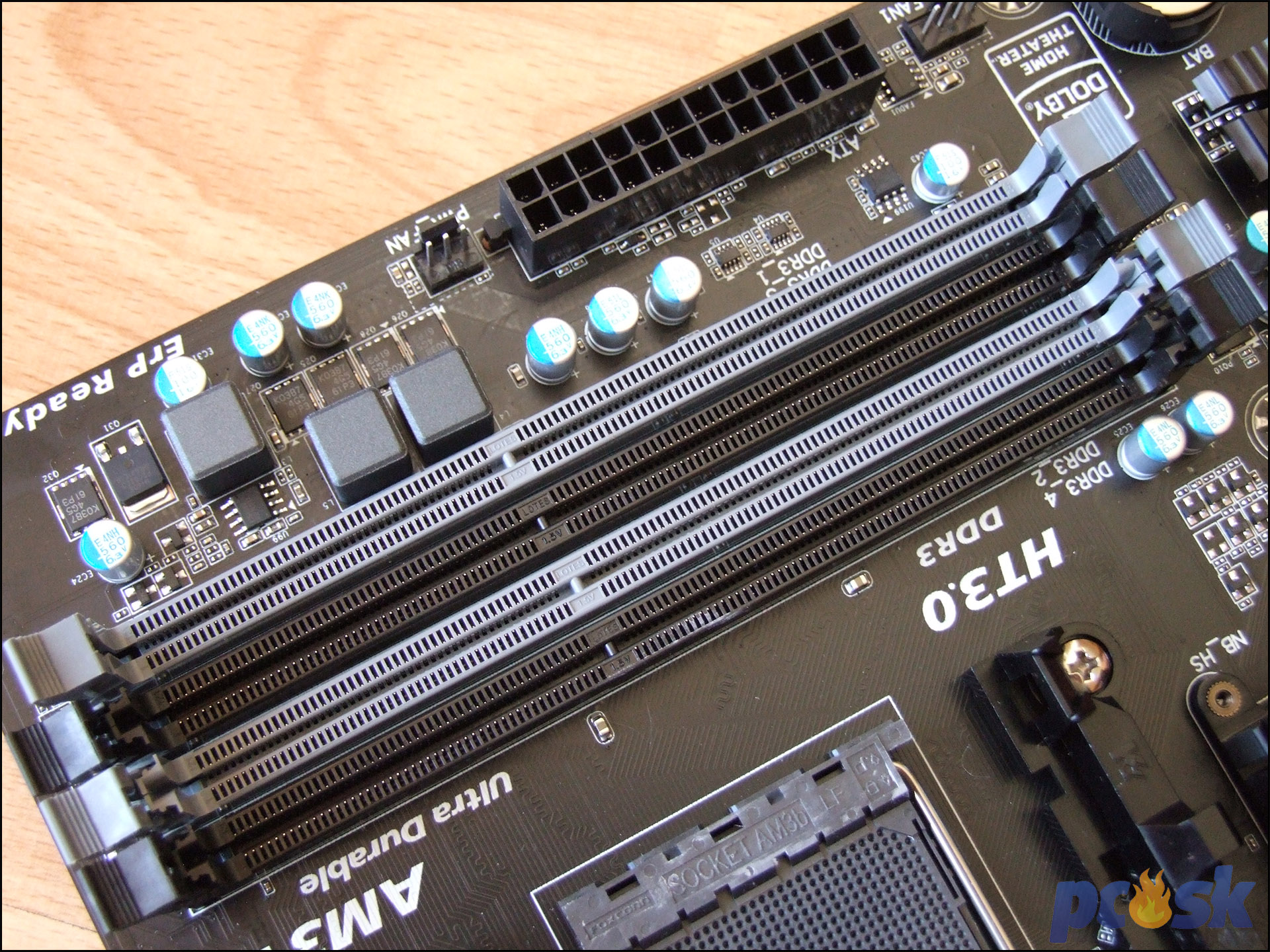

DIMM sloty pre DDR3 pamäte sú 4 a poskytnú dual-channel zapojenie, ktoré je rozlíšené farebne. Vložíte do nich najviac 32GB operačných pamätí a tie môžu mať podľa stránok výrobu frekvenciu iba 2000MHz pri pretaktovaní. Nechýba však podpora XMP profilov. Aretačné poistky sú z oboch strán.

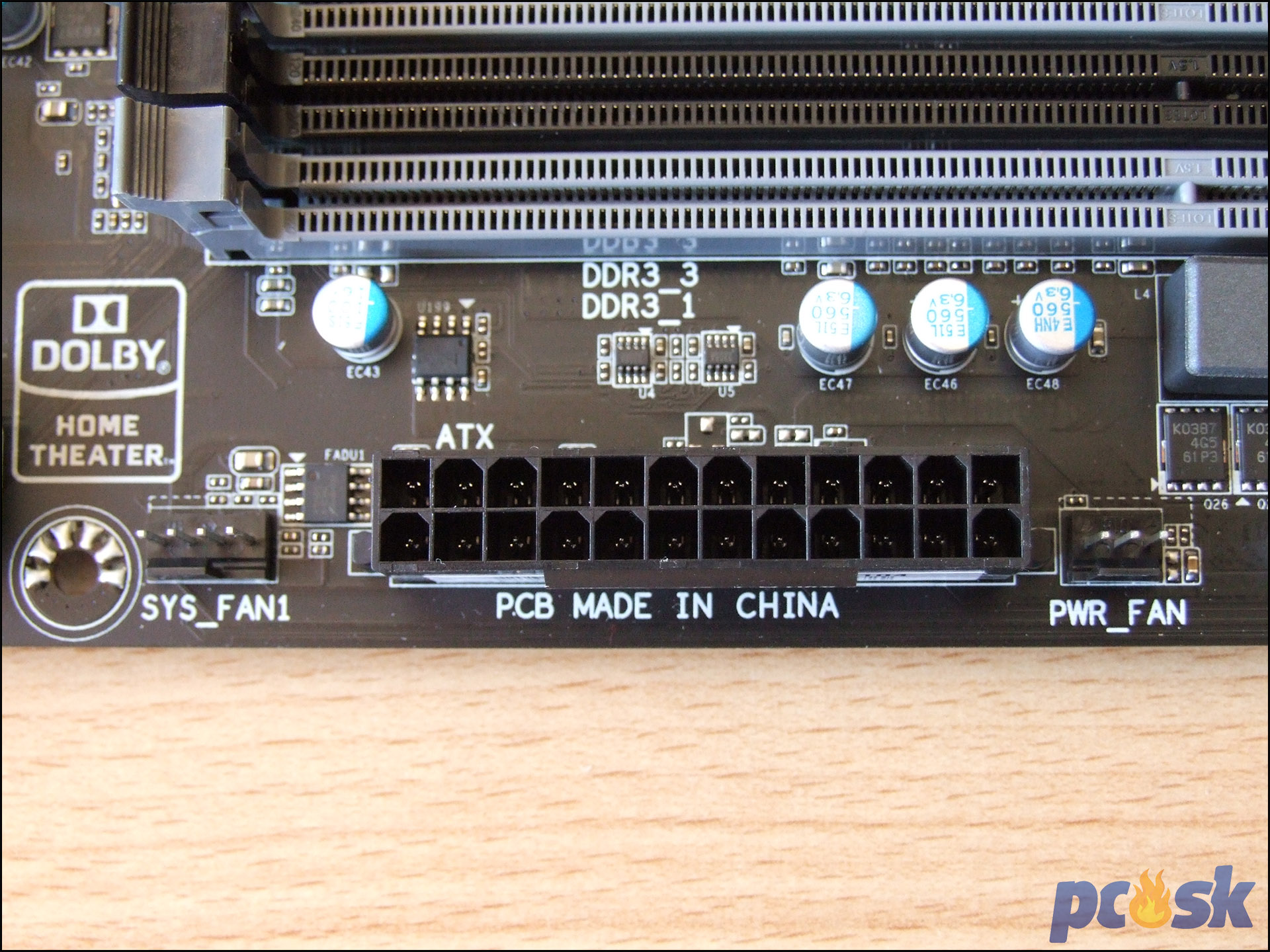

V okolí DIMM slotov nehľadajte žiadne tlačidlá či meracie body napätia. Je tam iba klasický 24-pinový ATX konektor a 2 konektory pre ventilátory, z ktorých jeden má 3 piny.

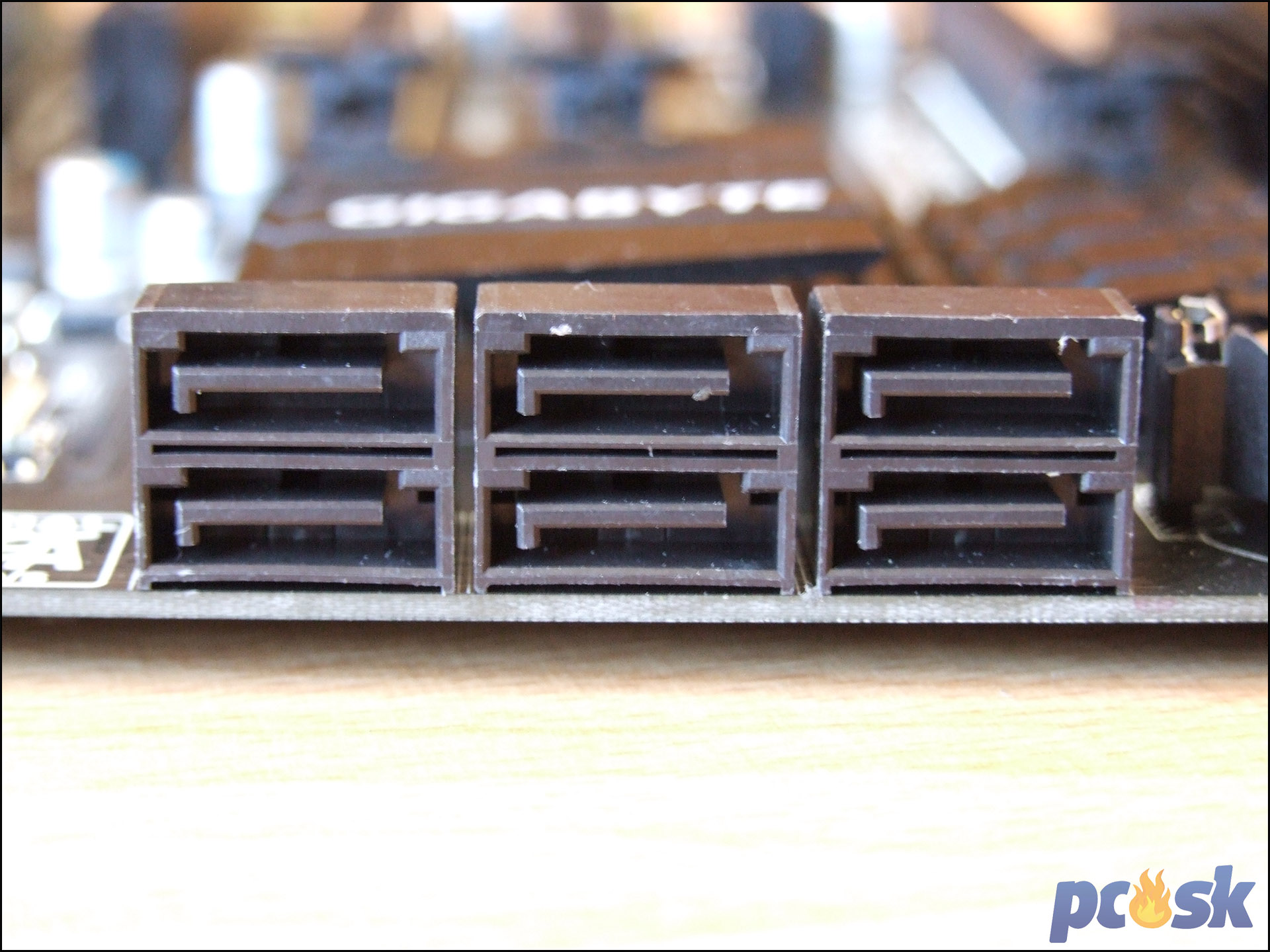

Pre vaše disky je pripravených 6 SATA3 portov s rýchlosťou 6Gbps. Všetky sú vyvedené z južného mostíka SB950 a je možné ich kombinovať do RAID 0, 1, 5 a 10 polí alebo JBOD.

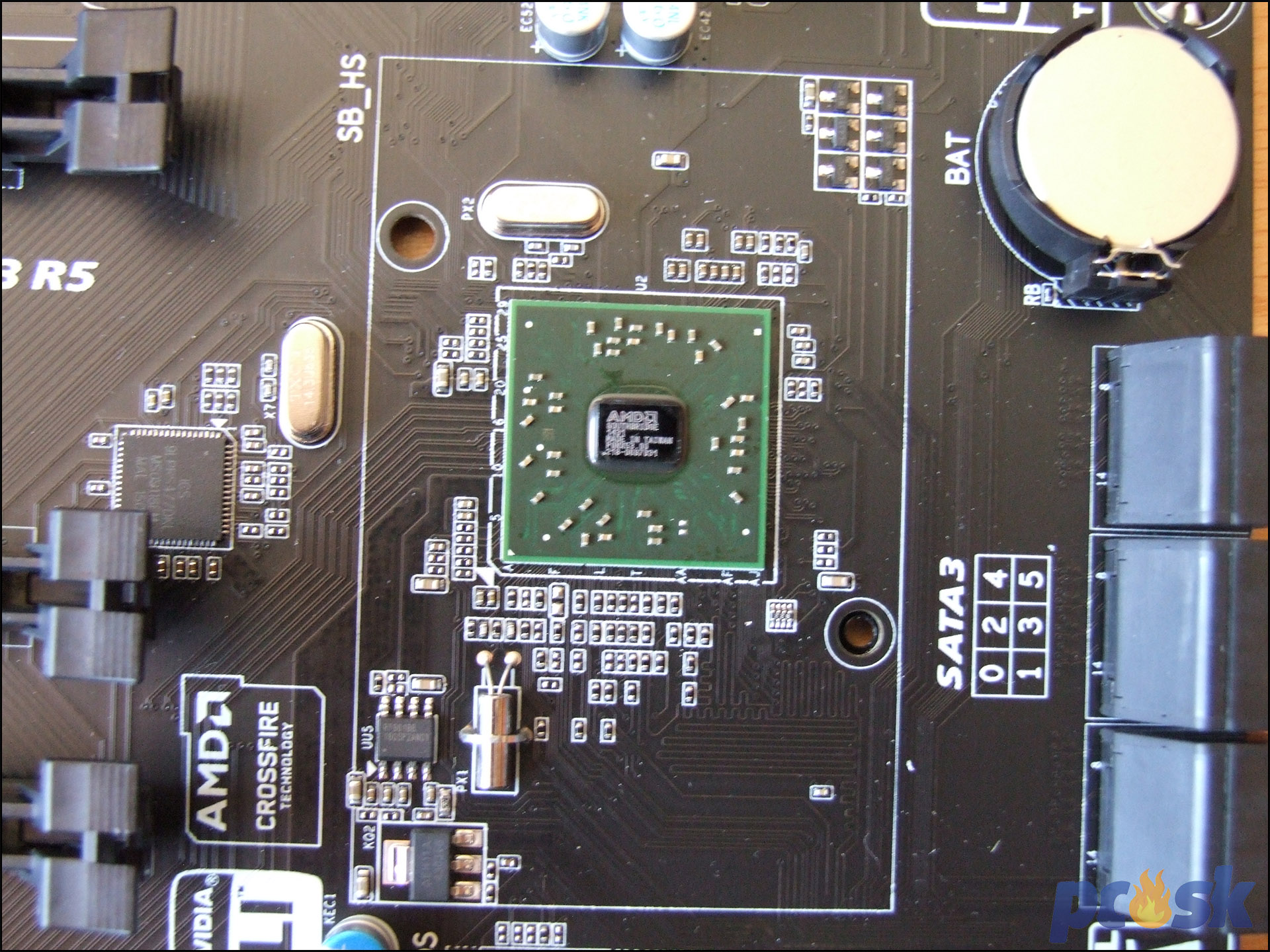

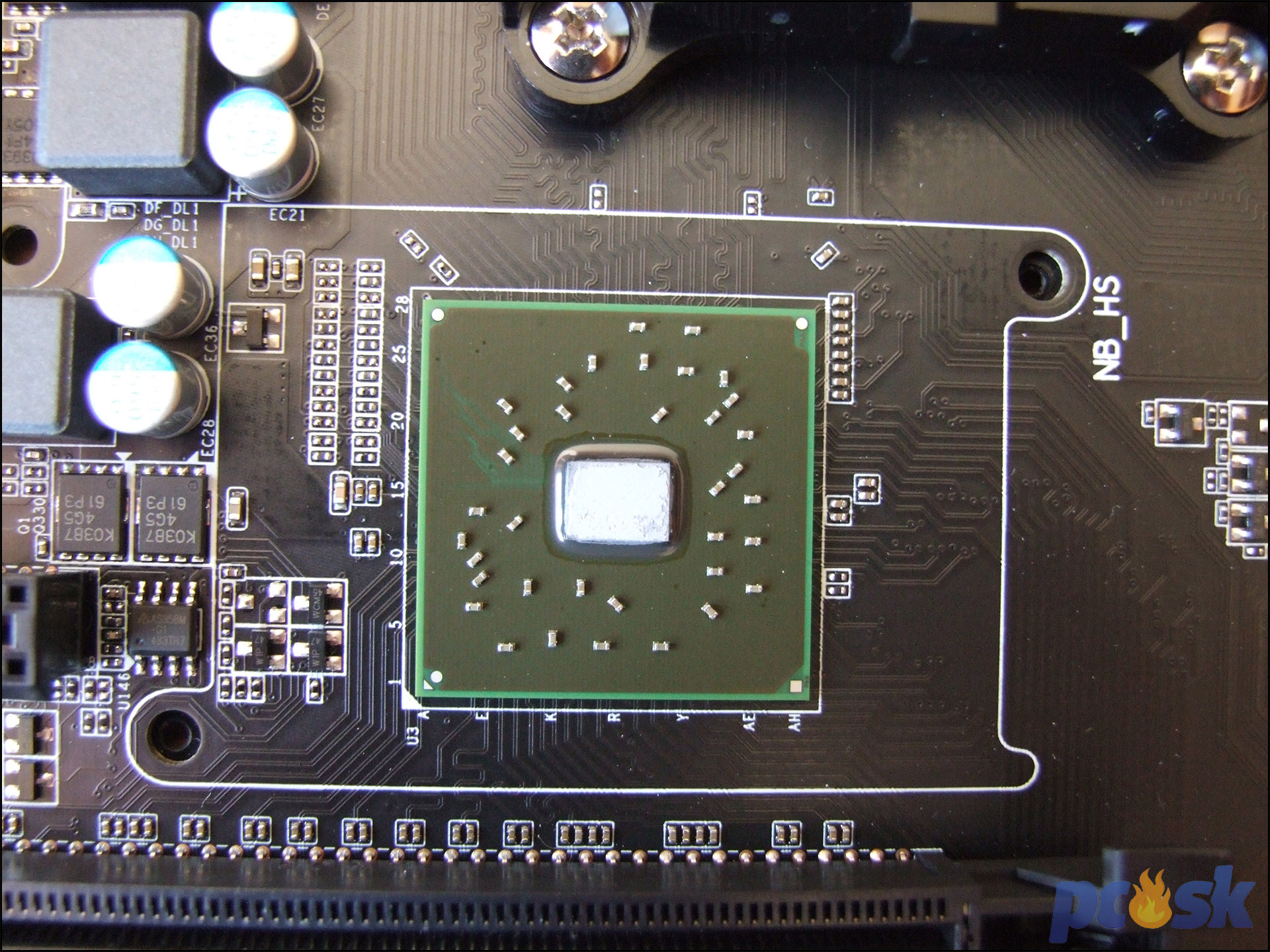

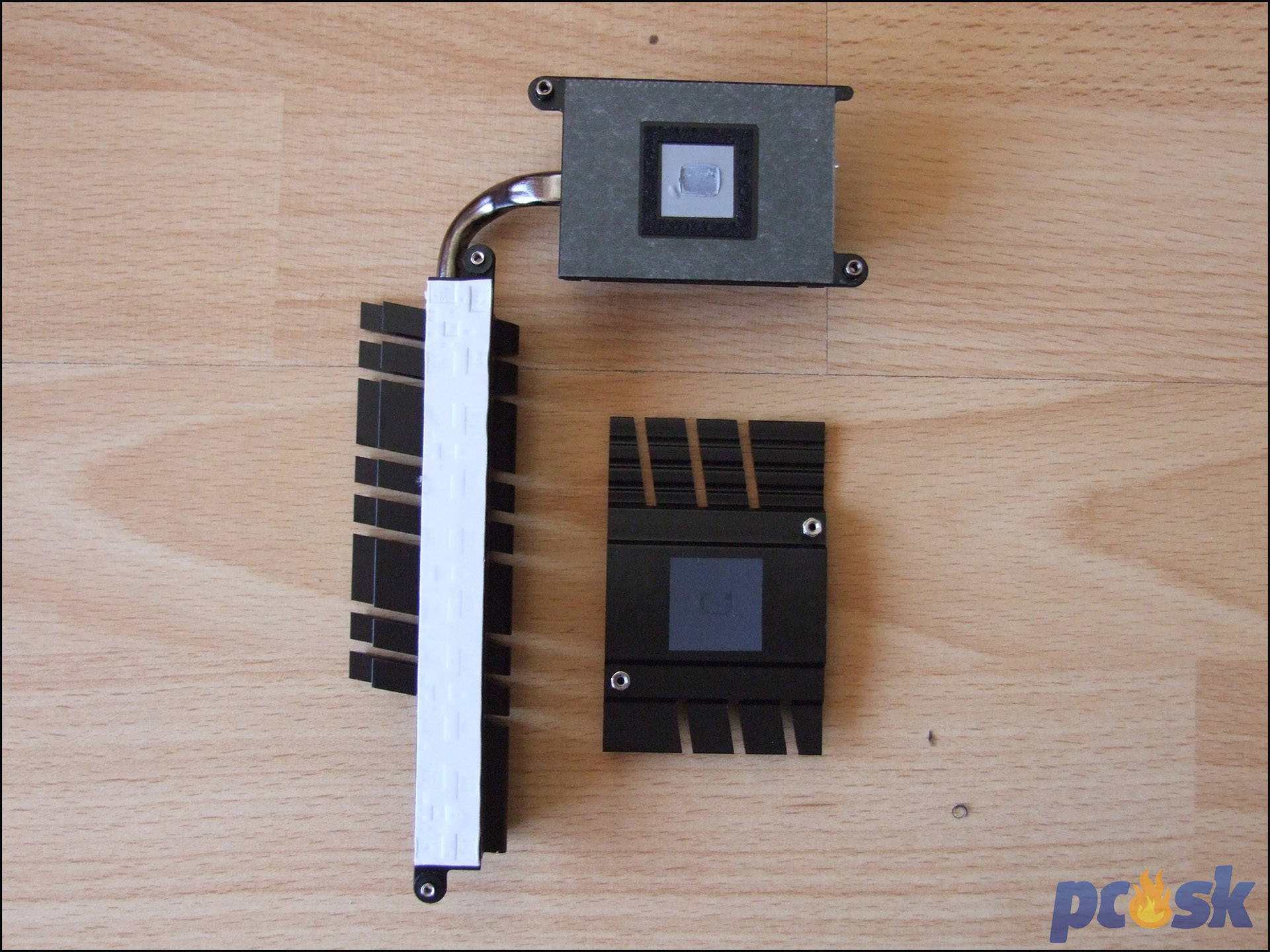

Vyzlečený južný (SB950, všavo) a severný (990FX, vpravo) mostík.

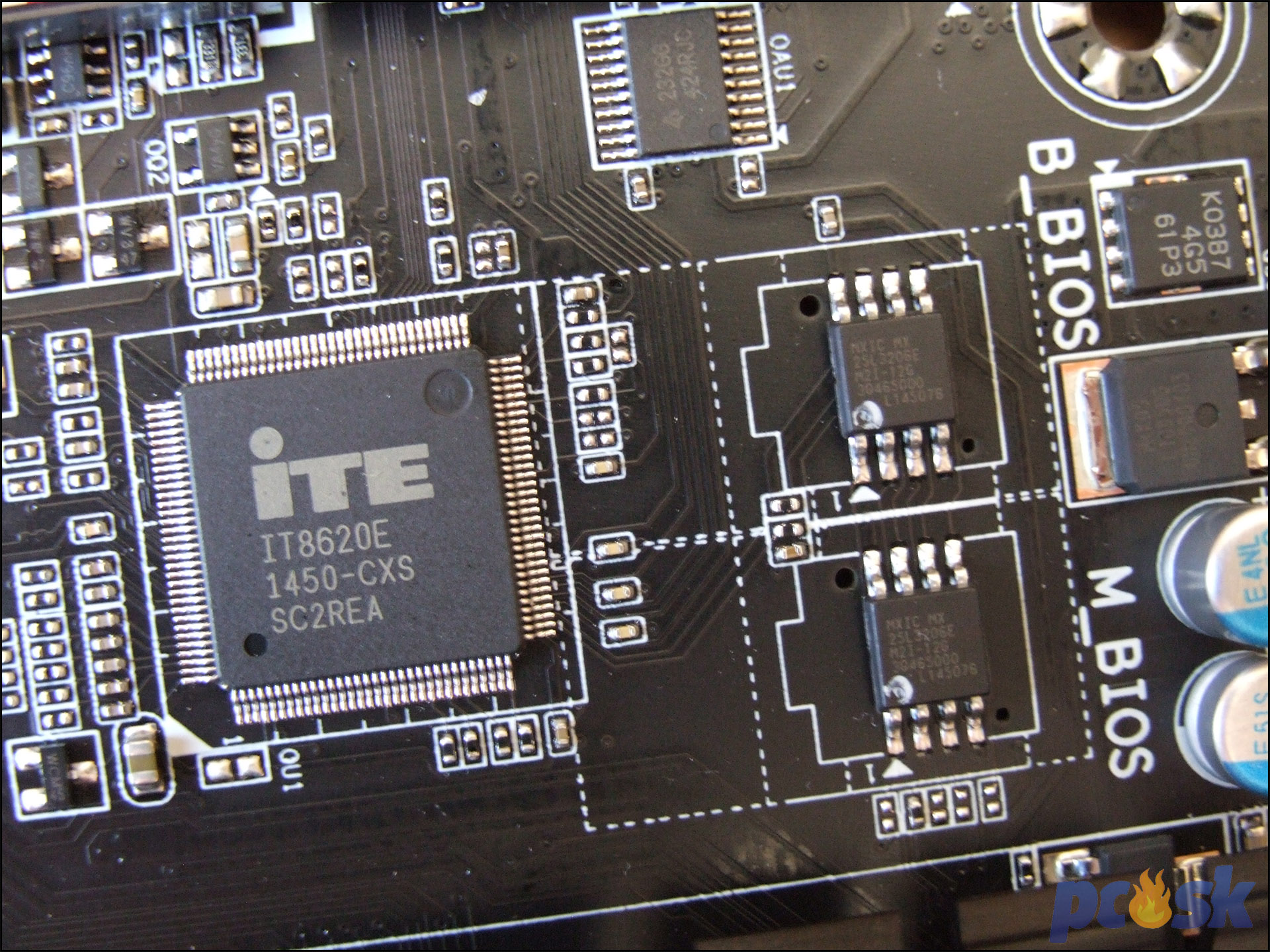

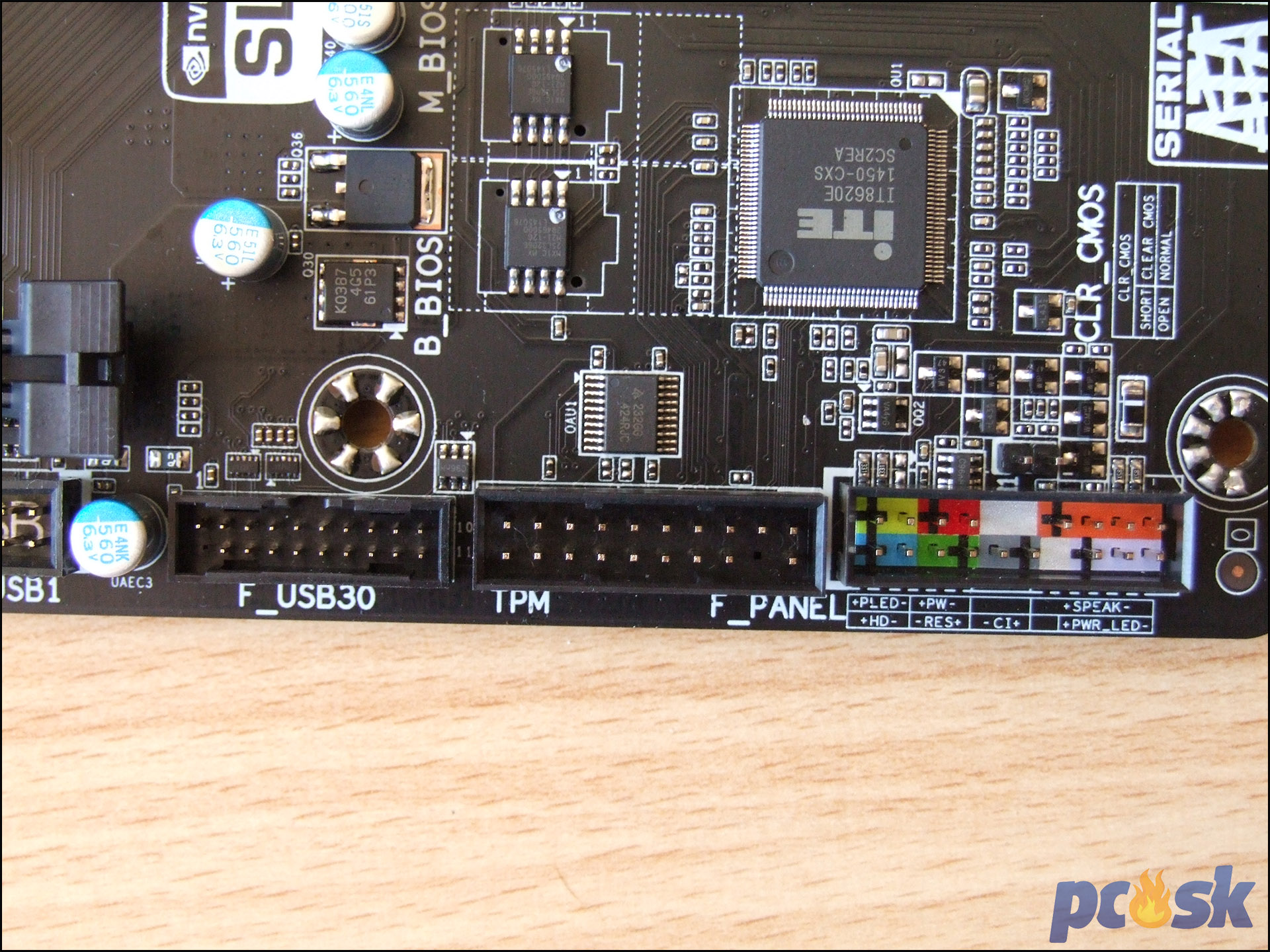

Super I/O čipom je iTE IT8620E. Kúsok od neho sú 2 čipy s BIOSmi. Na kraji dosky je konektor pre pripojenie počítačovej skrinky a nad ním nenápadný jumper pre vymazanie CMOS. Vľavo nájdeme konektor pre pripojenie TPM modulu a interný USB 3.0 konektor, ktorý ovláda radič VIA VL805 keďže čipset natívne nepodporuje USB 3.0 iba USB 2.0.

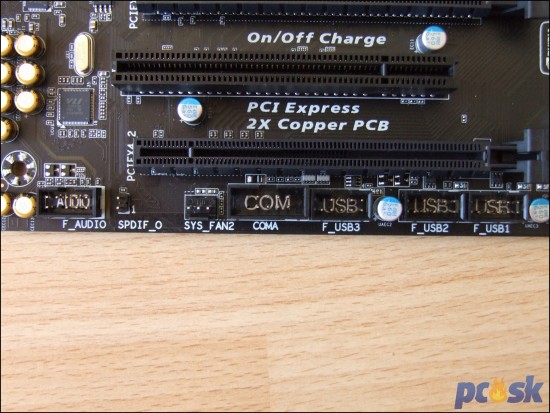

Doska má až 3 interné USB 2.0 konektory, COM konektor vedľa ktorého je posledný konektor pre ventilátor. Má 3 piny. Na spodnom okraji narazíme ešte na S/PDIF výstup a AAFP konektor, s ktorým vyvediete audio na predný panel.

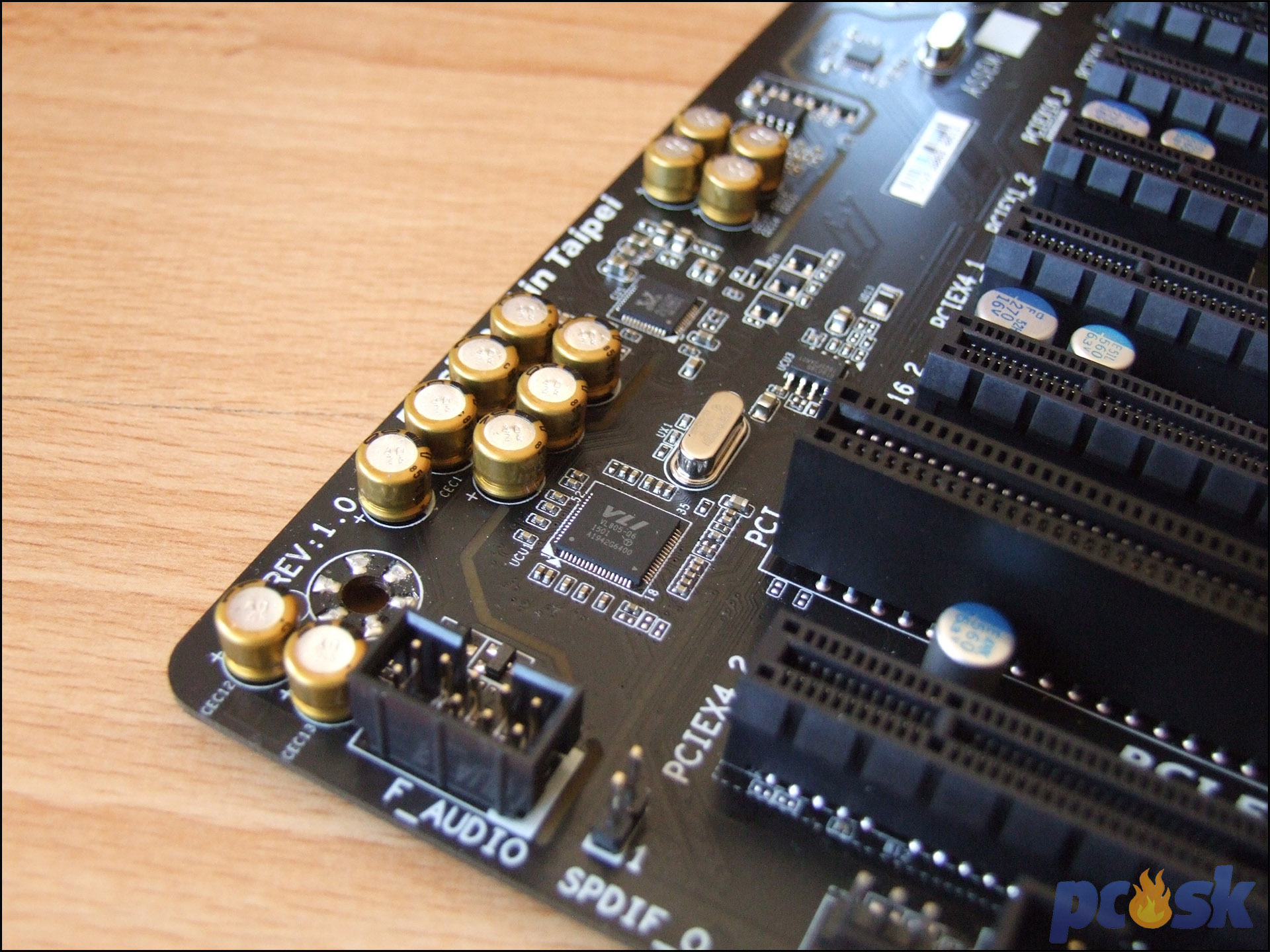

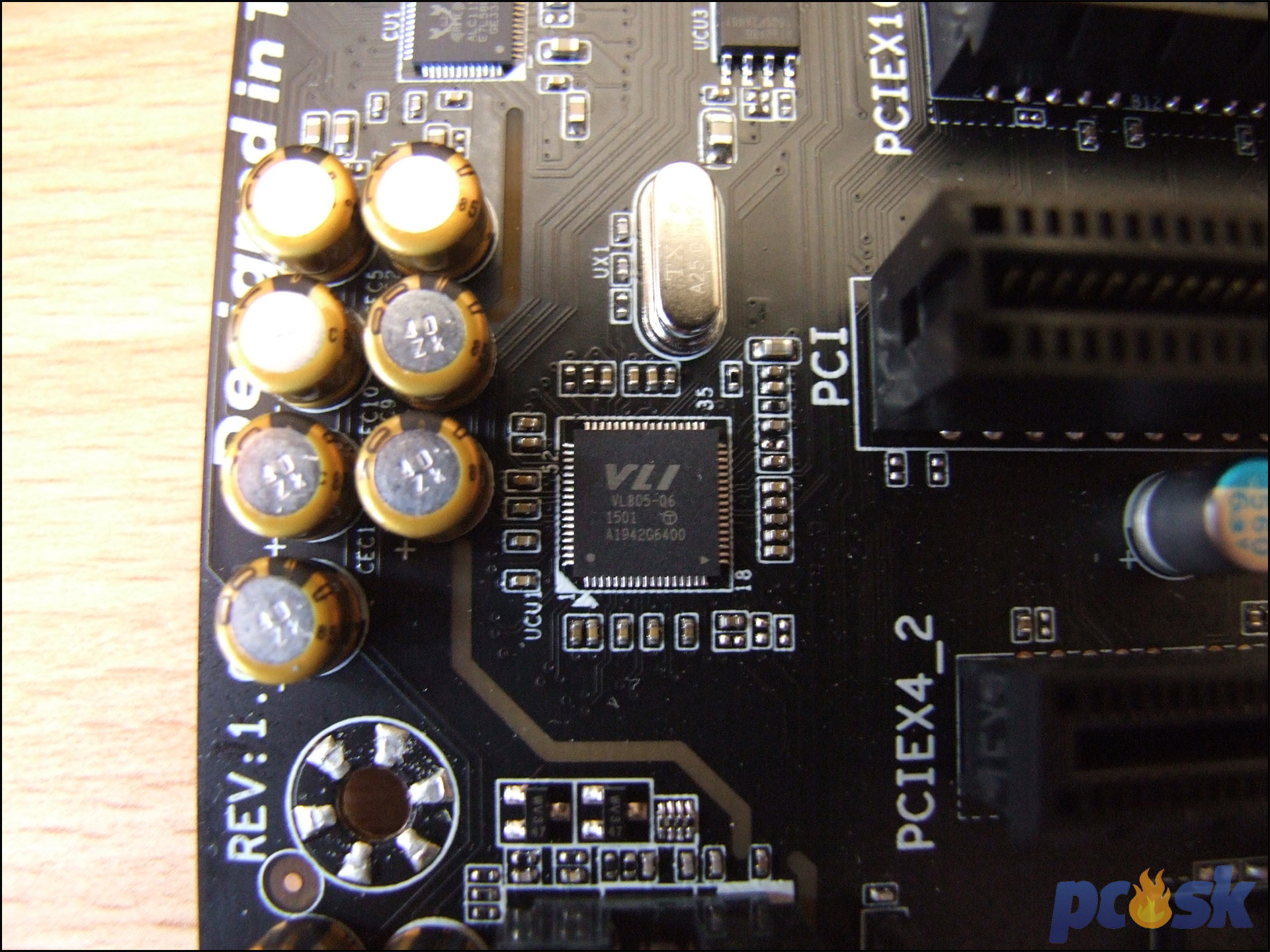

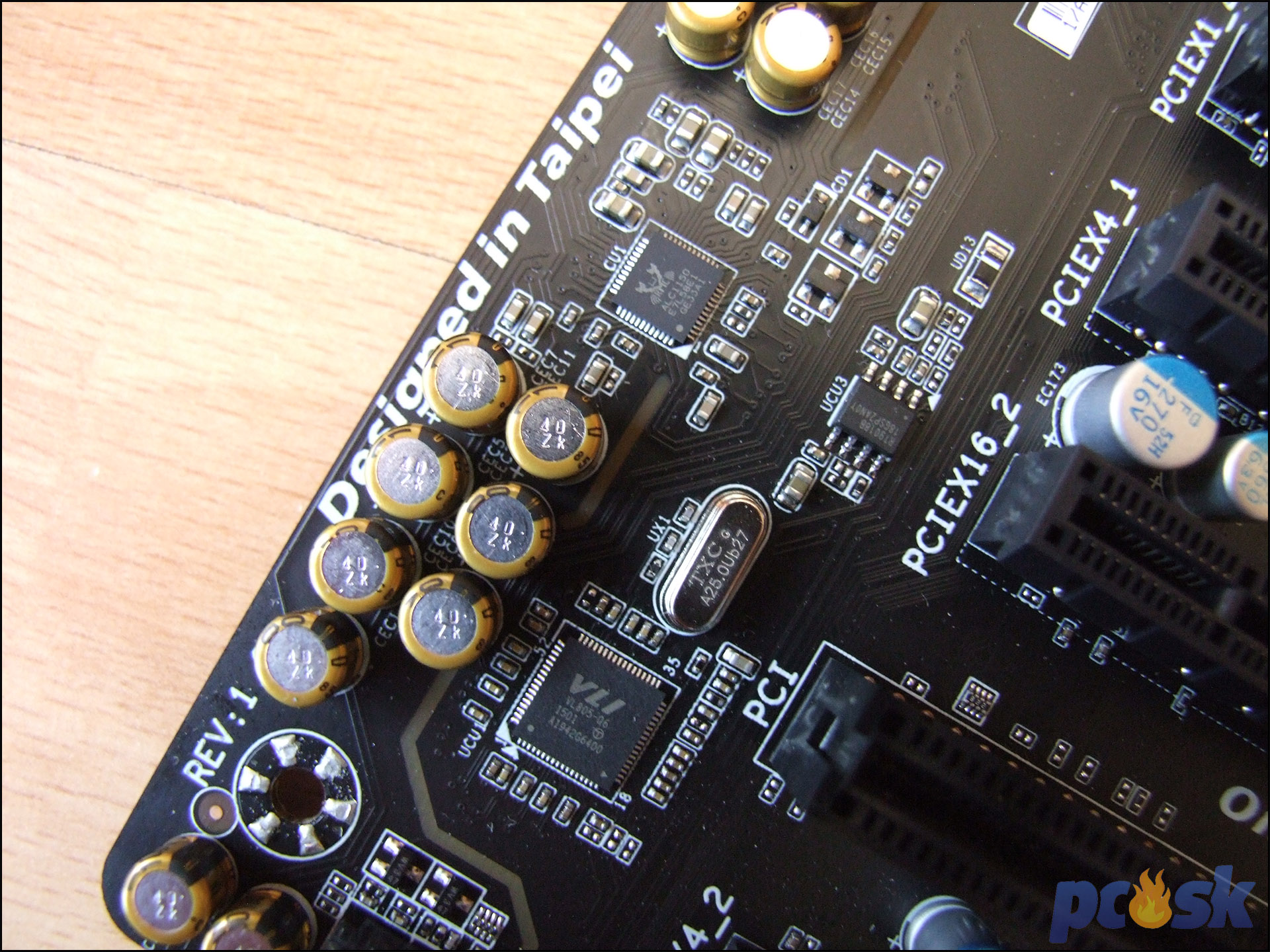

Spomínaný VIA USB 3.0 radič je až pri audio časti. Jej srdcom je kodek Realtek ALC1150, ktorý nechráni žiadny EMI štít. Izolácia od zvyšku PCB však nechýba rovnako ako podsvietenie izolácie.

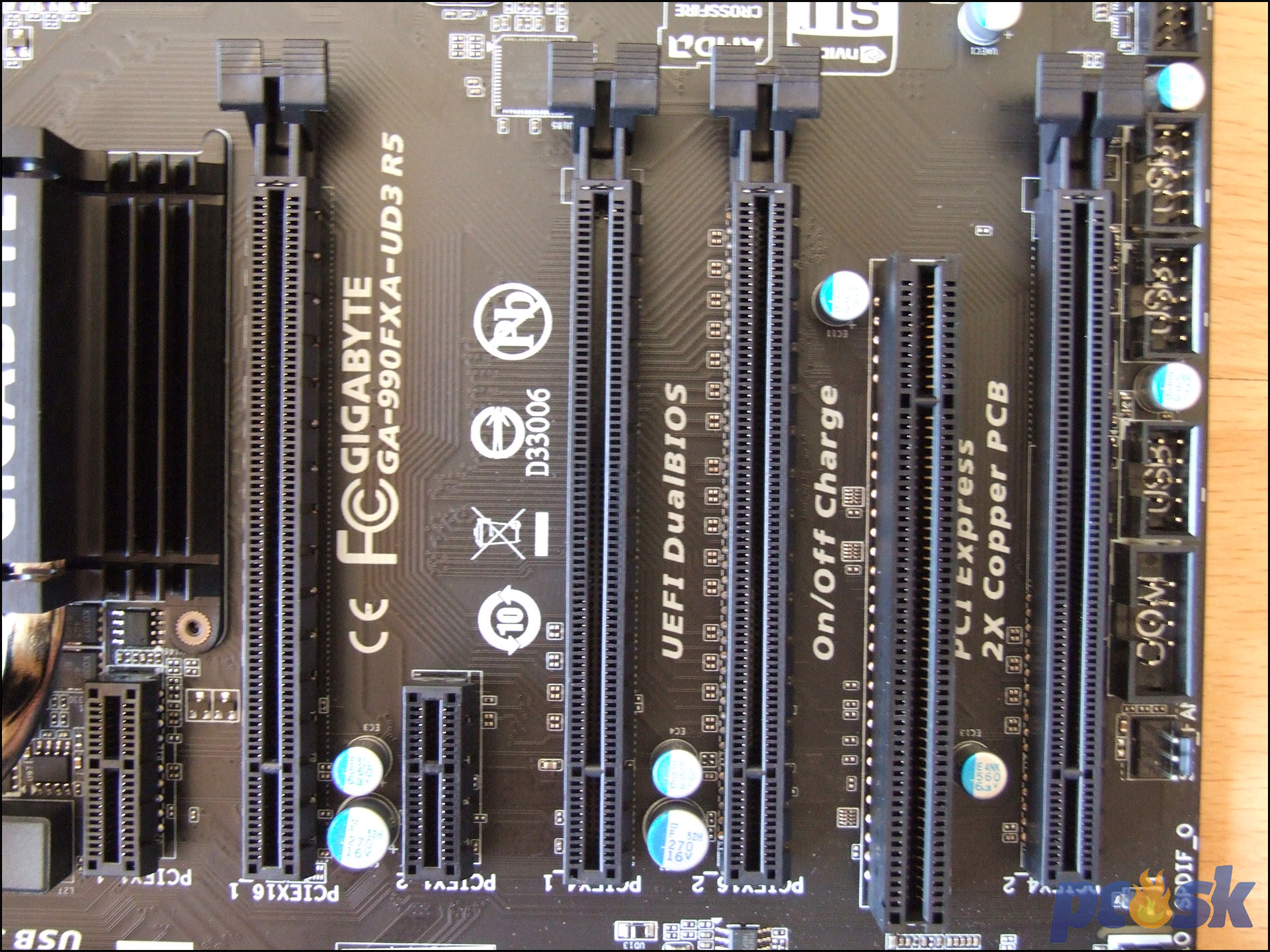

Rozširujúcich slotov má doska až 7. 2 z nich sú PCIe 2.0 x16, ktoré sú naozaj elektricky pripojené v režime x16. Ide o PCIEX16_1 a PCIEX16_2 sloty, do ktorých zapájajte grafické karty. Zvyšné dva dlhé PCIe x16 sloty pracujú v režime x4. Doska má aj dva krátke PCIe x1 sloty štandardu 2.0. Pre majiteľov kvalitných zvukových kariet mám dobrú správu, nakoľko doska obsahuje aj jeden klasický PCI slot. Doska podporuje aj zapojenie dvoch grafických kariet naraz či už od nVidia alebo AMD.

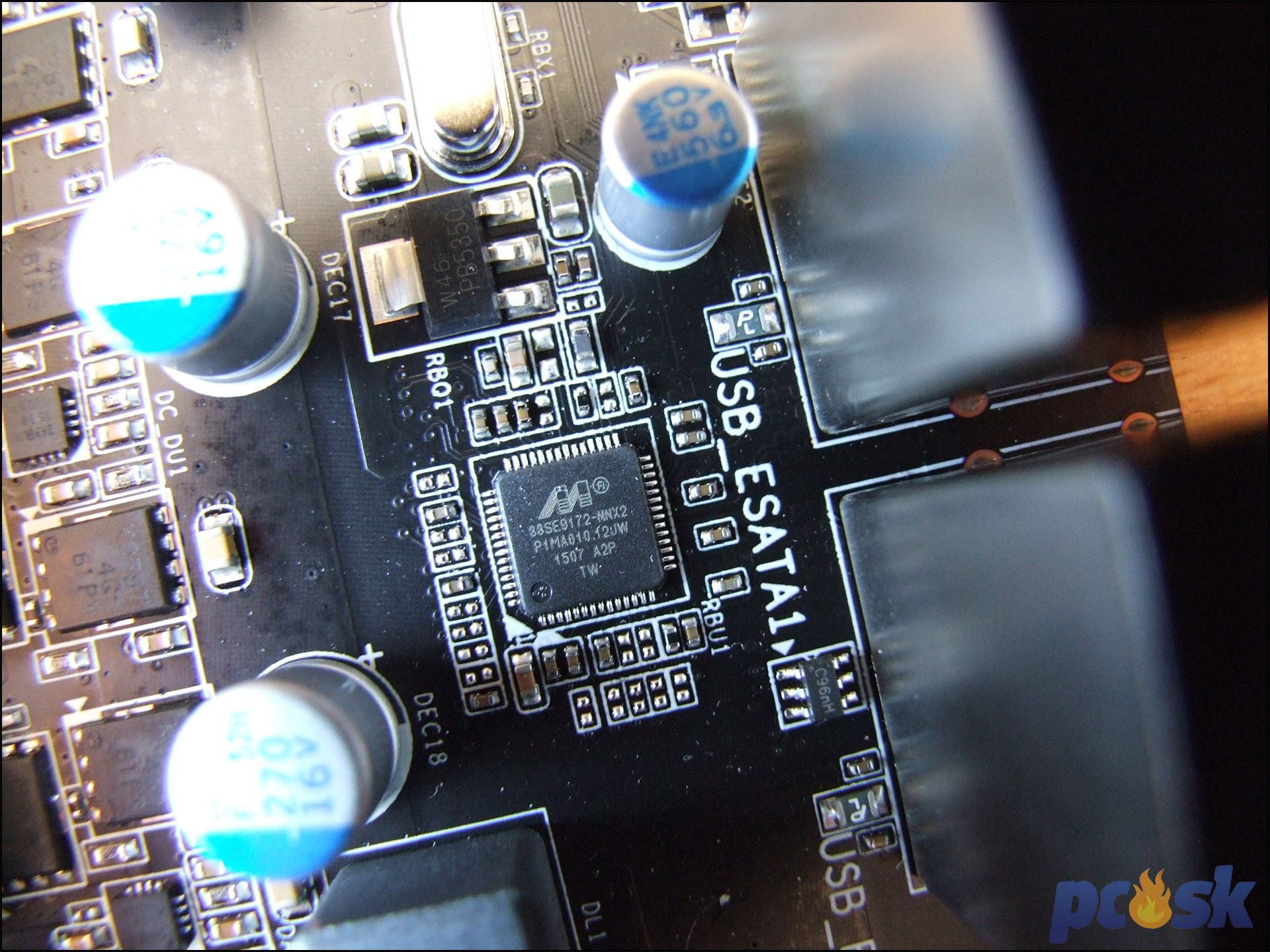

Radič Marvell 88SE9172 ovládajúci 2 eSATA porty na zadnom paneli (6Gbps).

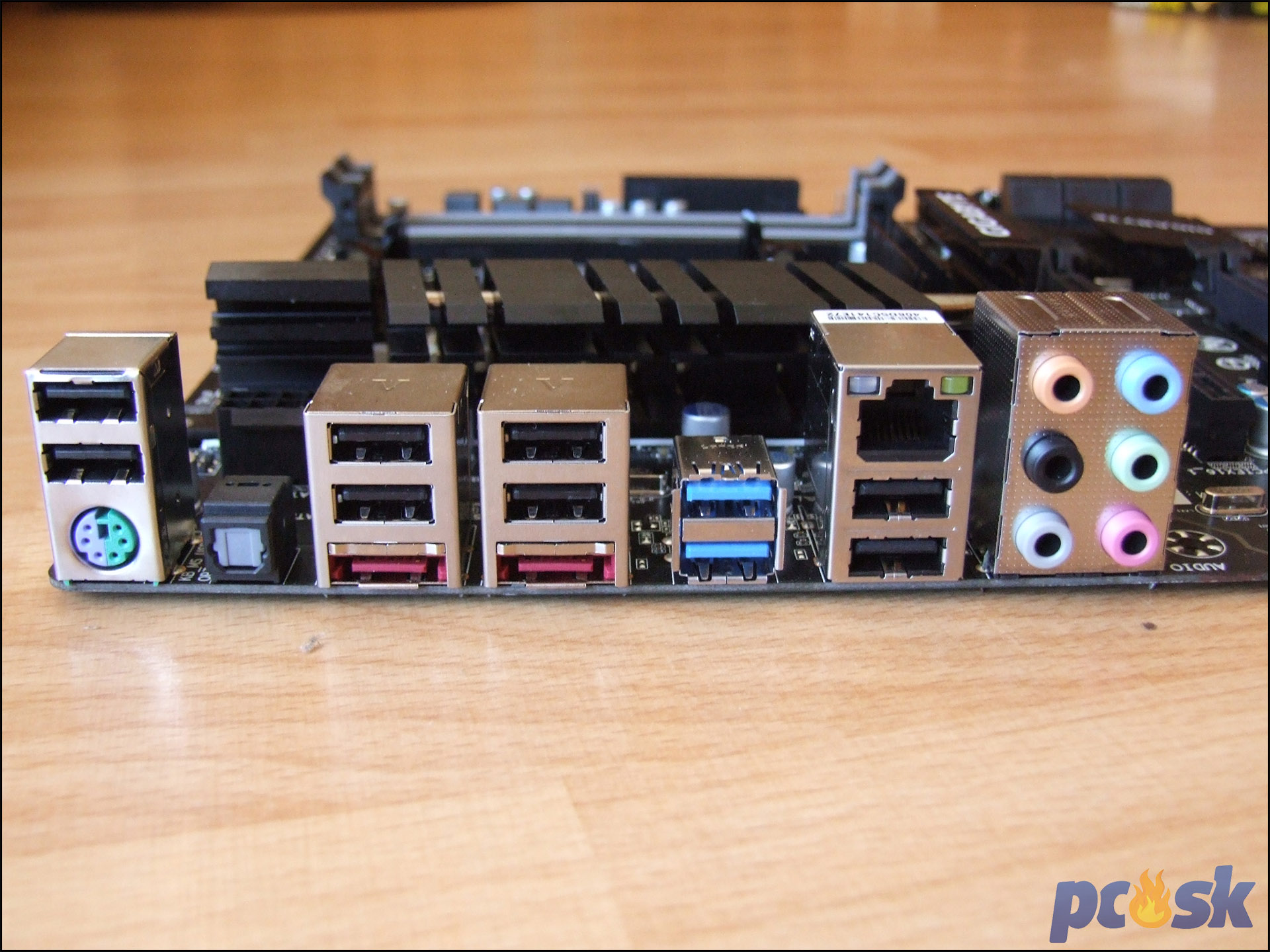

Zadný panel ponúkne to najzákladnejšie. Je tu dokopy 8 USB 2.0 portov (čierne), kombinovaný PS/2 port, optický S/PDIF výstup na netradičnom mieste, 2x eSATA, 2x USB 3.0 (VIA radič), gigabitový RJ-45, ktorý ovláda Realtek radič a audio panel so 6 jackmi. Video výstupy nehľadajte žiadny, procesory do AM3+ nemajú integrované GPU.
Gigabyte 990FXA-UD3 R5 – BIOS
Verzia BIOSu v našom teste bola F2. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.
BIOS má oproti BIOSom na Intel základných doskách iba jedno rozhranie. To je však tiež možné ovládať myškou a ovládanie je príjemné. Na AMD doskách je však tradíciou aj u konkurencie, že majú iba 1 režim.

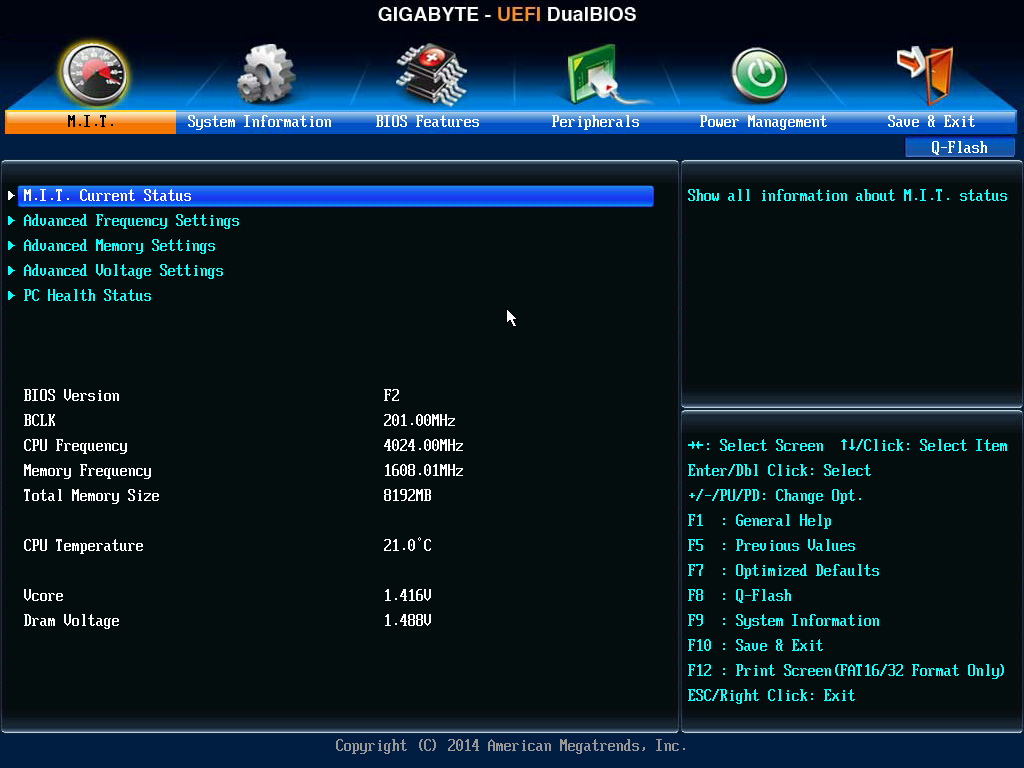

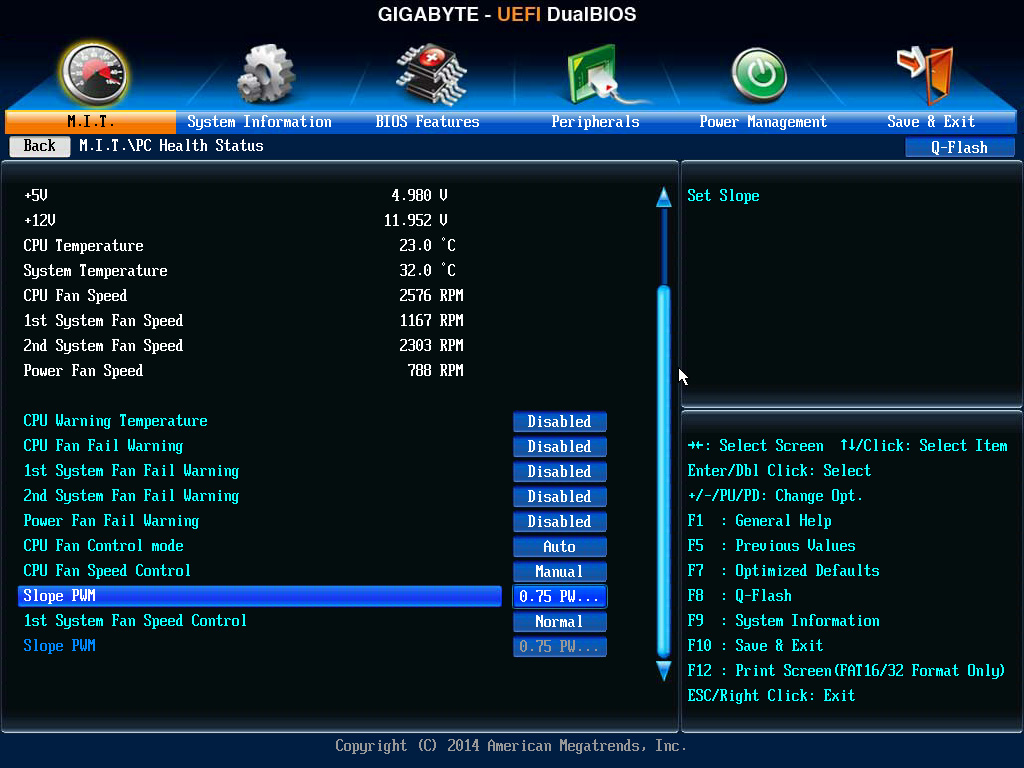

Pretaktovanie CPU, pamätí, či zmena napätia a regulácia ventilátorov sa deje v časti MIT. Reguláciu ventilátorov pomocou kriviek nehľadajte.

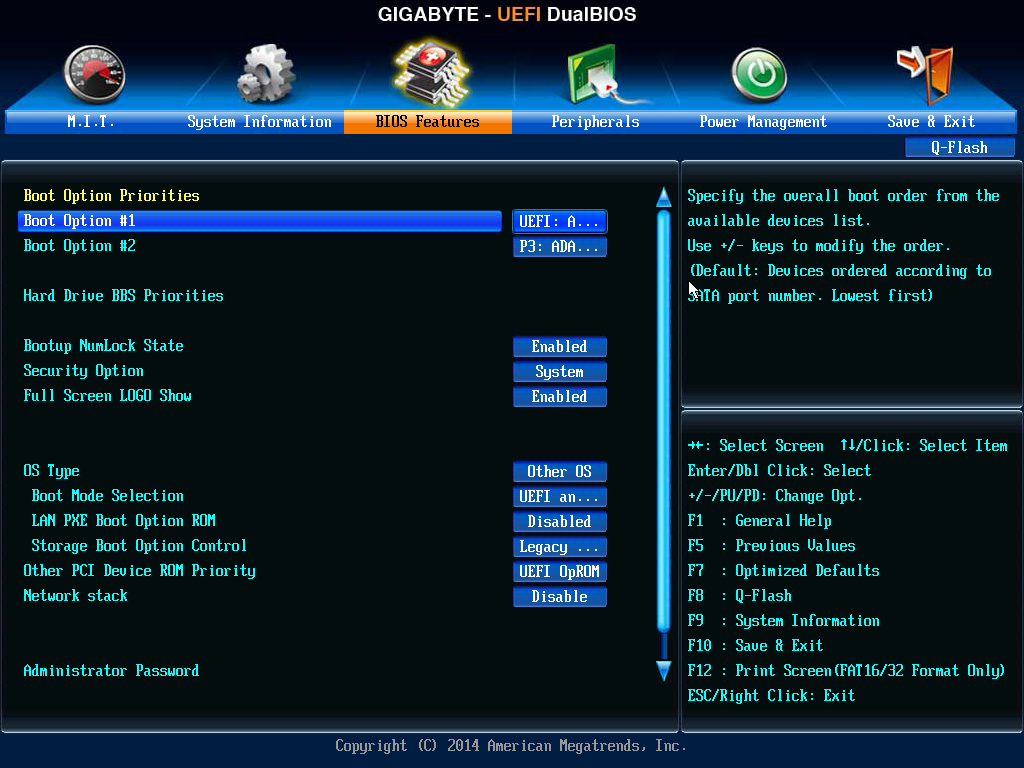

V BIOS Features sa môžete pohrať napríklad s prioritou bootovania. Aktualizovať BIOS je možné iba z USB kľúča a nástroj pre tento účel sa volá Q-Flash. Nachádza sa stále vpravo hore.

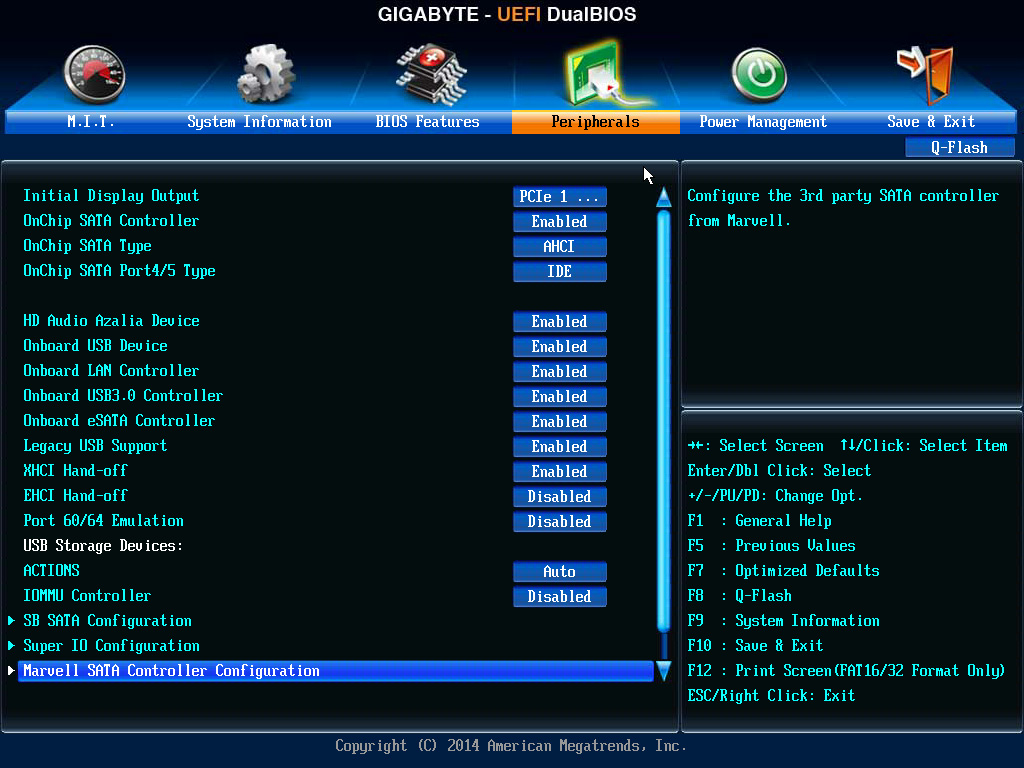

V časti Peripherals ovládnete všetky porty.
Gigabyte 990FXA-UD3 R5 – Testovacia zostava, metodika, výsledky
Testovacia zostava
Testovacia zostava je zložená z procesor AMD FX-8350. Procesoru sekunduje 8GB DDR3 RAM pamätí od Adata. Kedže tento AMD procesor nemá v sebe integrované grafické jadro siahol som do svojho arsenálu po dedikovanú grafickú kartu Gainward 8600GT. Rýchlym úložiskom je SSD ADATA Premier SP910SS s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | AMD FX-8350@4GHz |
RAM | 2 x 4GB DDR3 Adata XPG |
SSD | ADATA Premier SP910SS 256GB |
grafiká karta | Gainward GT8800GT |
| zdroj | Antec VP550F |
chladič CPU | Alpenföhn Brocken ECO |
skrinka | Antec Three Hundred Two |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Základnú dosku testujeme s 8-jadrovým (4 moduly) procesorom AMD FX-8350 (Piledriver). Základný takt procesora je 4GHz s Turbo technológiou je možné dosiahnuť až 4,2GHz. 8GB (2x4GB) pamätí od Adata zapojených v dual-channel beží na takte 1600MHz s časovaním 9-11-11-24 a dobou obnovenia 1T. Tieto pamäte majú v XMP profile nahraté iné parametre - frekvenciu až 2800MHz s časovaním 12-12-12-26. Kvôli tomu, že niektoré dosky, resp. ich čipsety nedokážu zniesť viac ako 1600MHž bola ich frekvencia znížená práve na túto hodnotu s trochu agresívnejším časovaním, aby bolo porovnávanie objektívne.
Metodika
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 5.20.3400. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky
Testy pamätí

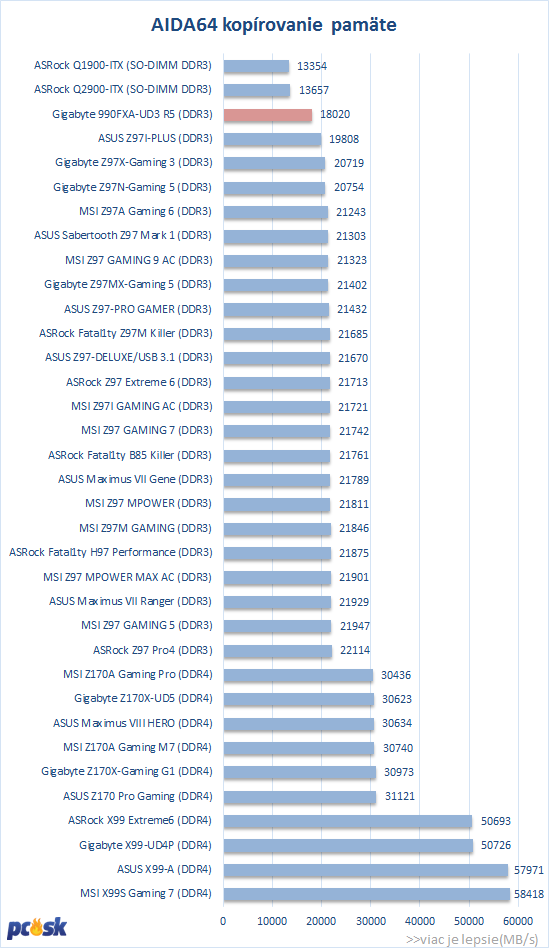

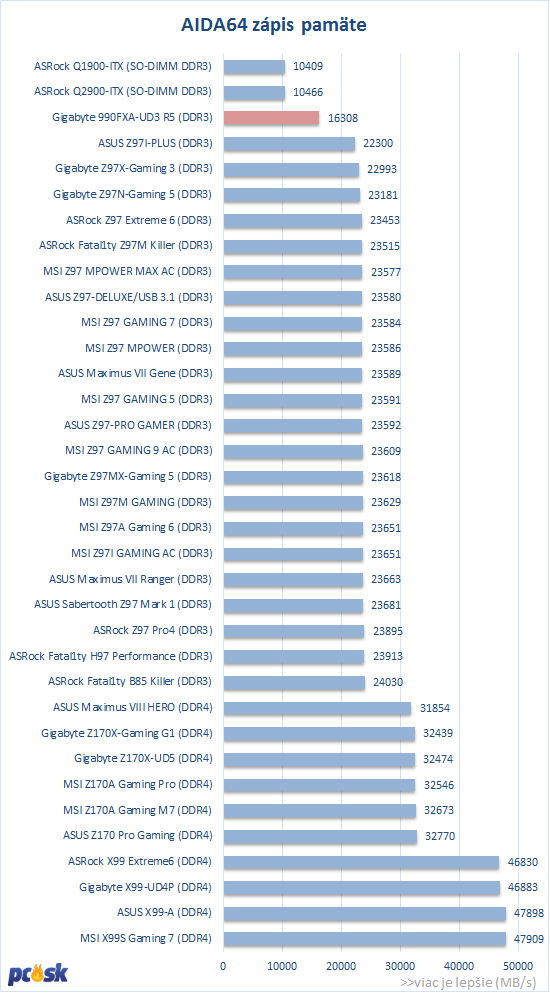

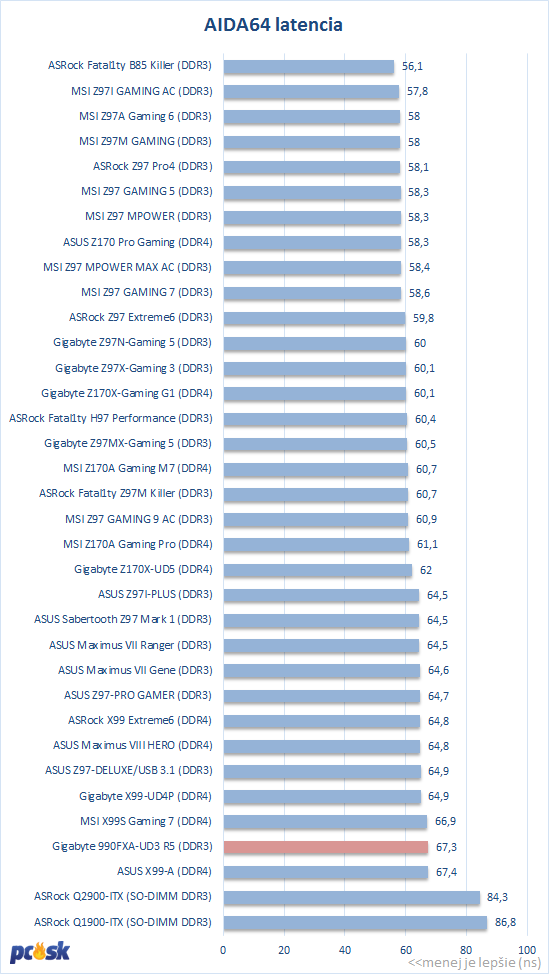

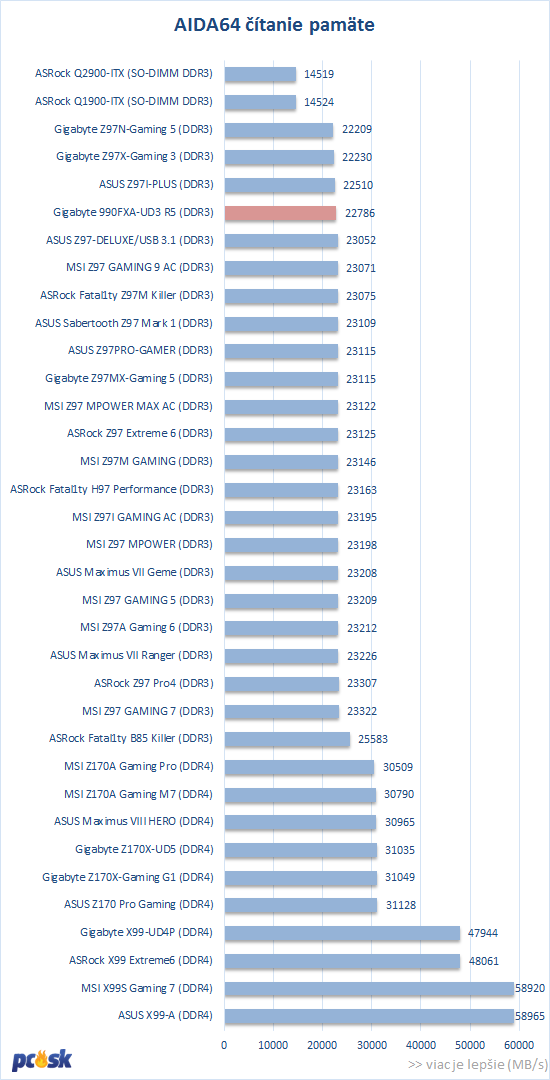

V testoch pamäťovej priepustnosti doska trošku stráca dych na Intel dosky.
Testy procesora

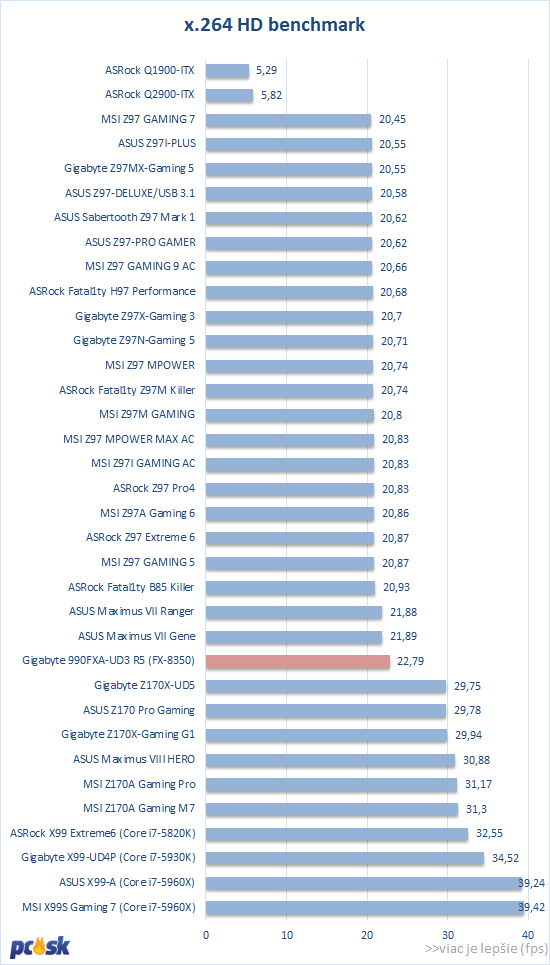

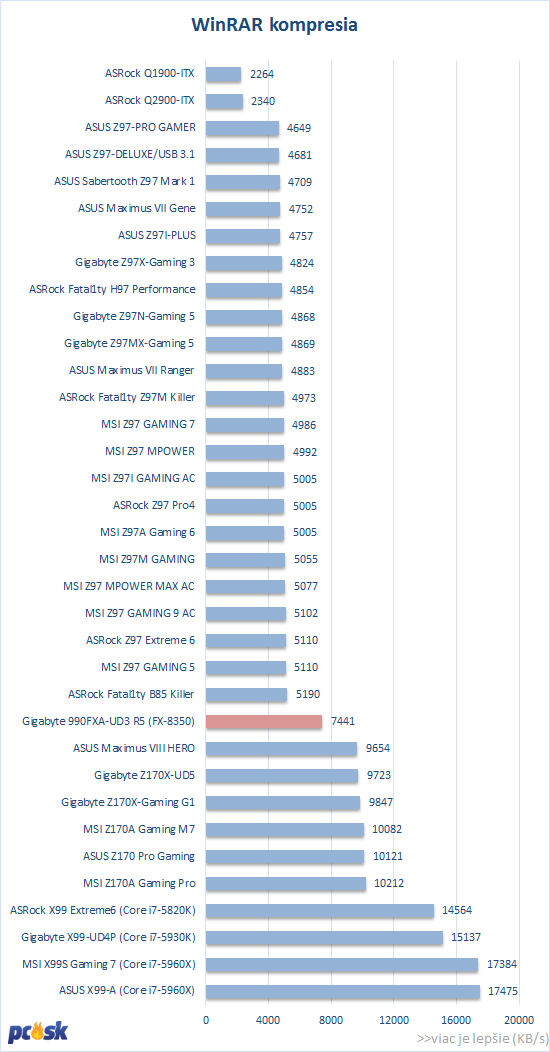

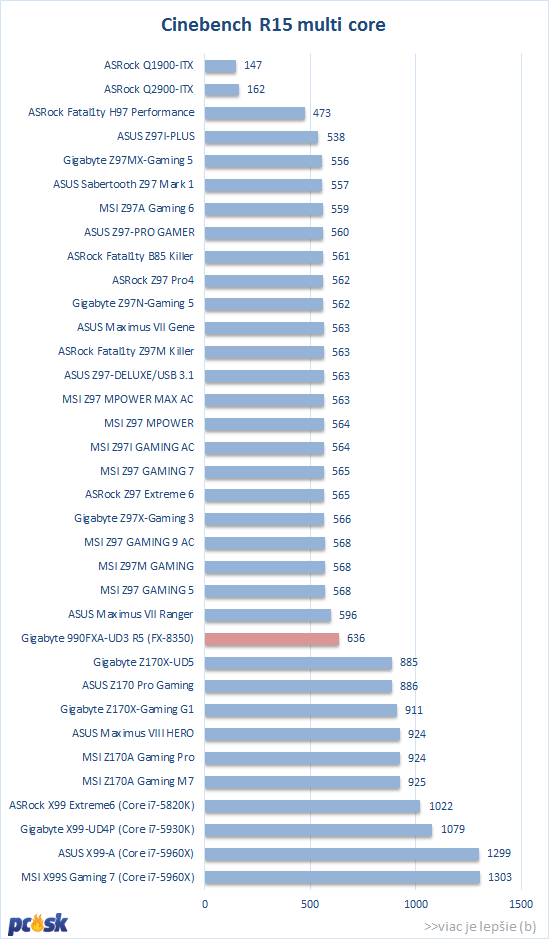

Procesor naopak odkočil procesoru Intel Core i5-4690. Nezabúdajme však, že AMD procesor má 8 jadier (4 moduly) a vyšší takt. Zrazu to až taká výhra nie je.
Testy rozhraní

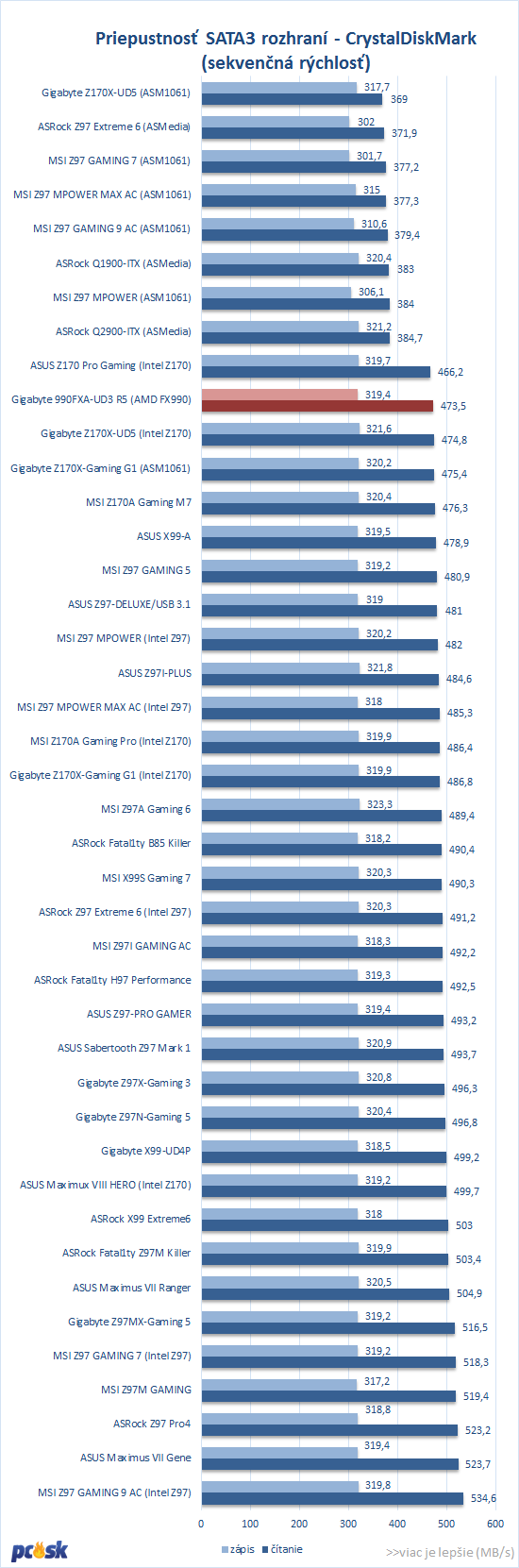

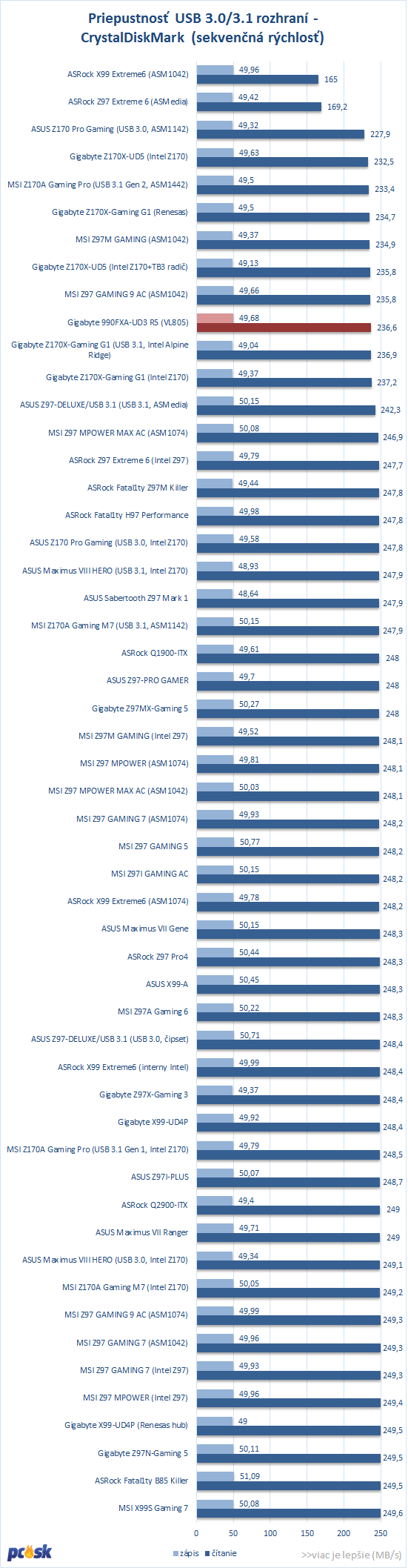

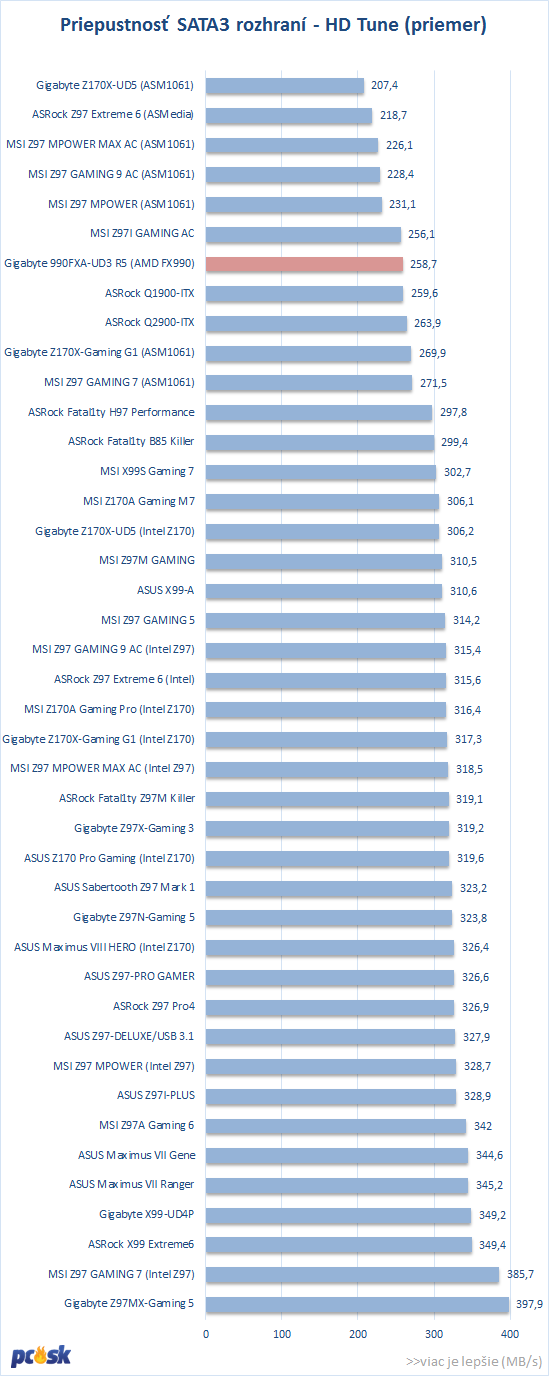

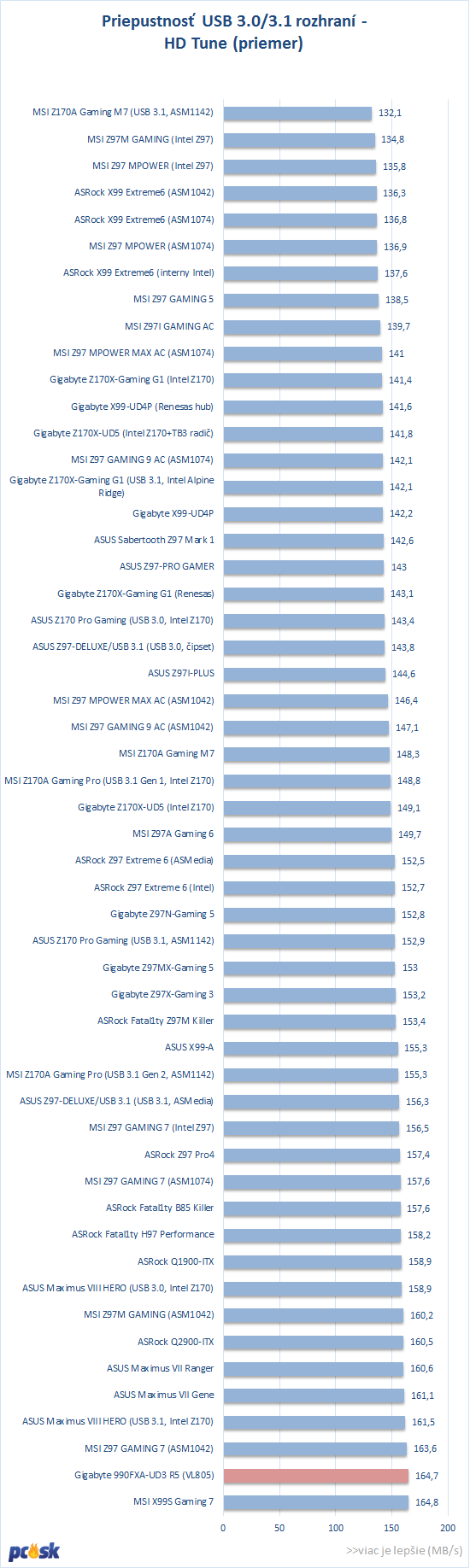

Testy rozhraní sú v poriadku, USB 3.0 nebrzdí ani VIA radič.
Gigabyte 990FXA-UD3 R5 – Pretaktovanie, teploty
Pretaktovanie

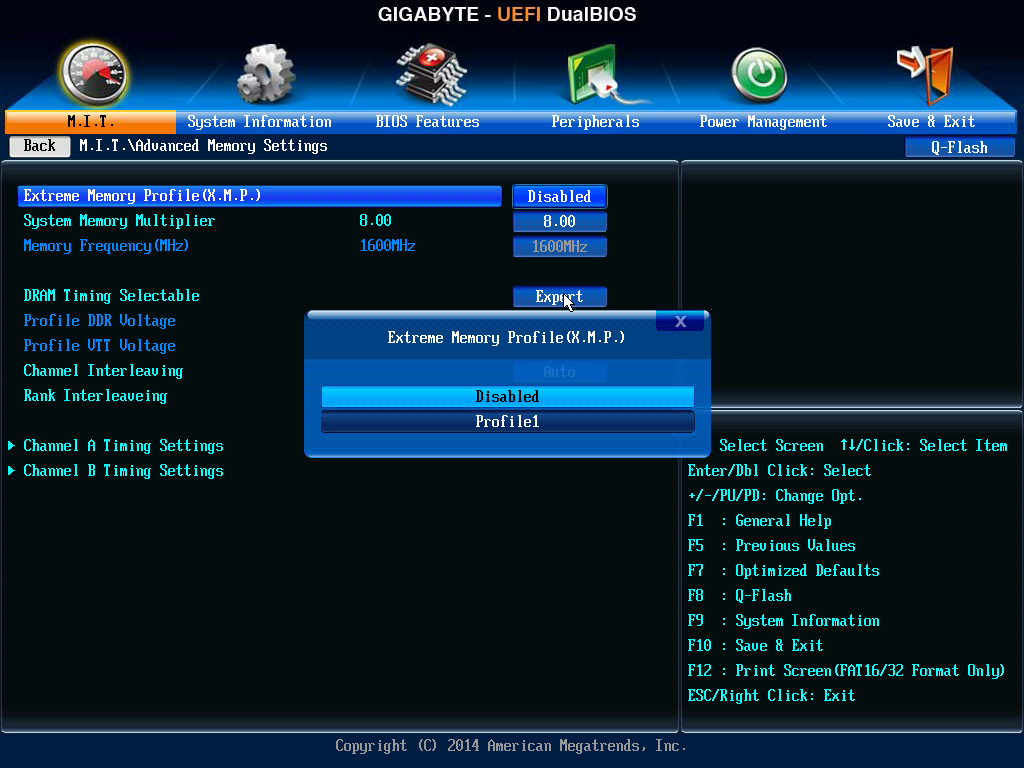

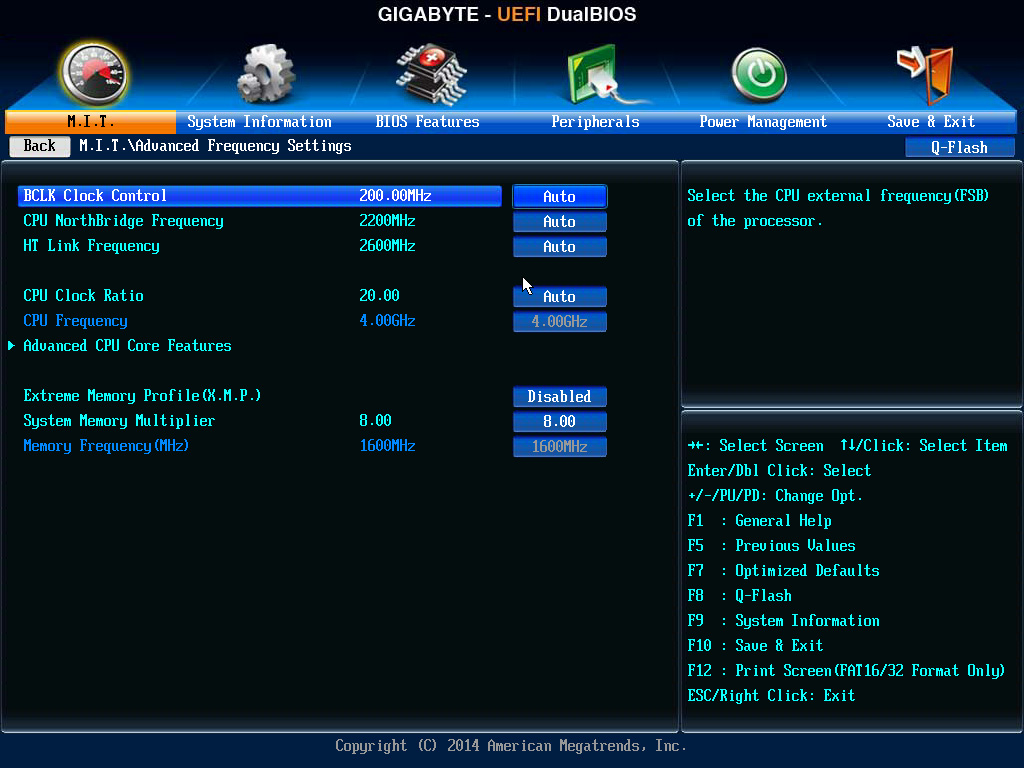

Základný takt procesora je 4GHz (20x 200MHz). Priznám sa, že taktovanie tohto procesora a vôbec AMD procesora som nerobil roky a tak som nevedel čo čakať. Vysoko som sa však nedostal a najvyššou frekvenciou, pri ktorej bol procesor ochotný prejsť testom Cinebench R15 bola 4,4GHz. 8 jadier na frekvencii 4,4GHz - to nie je zlé. Skóre v Cinebench poskočilo z 636b na 690b, čo je nárast o 8,5%.

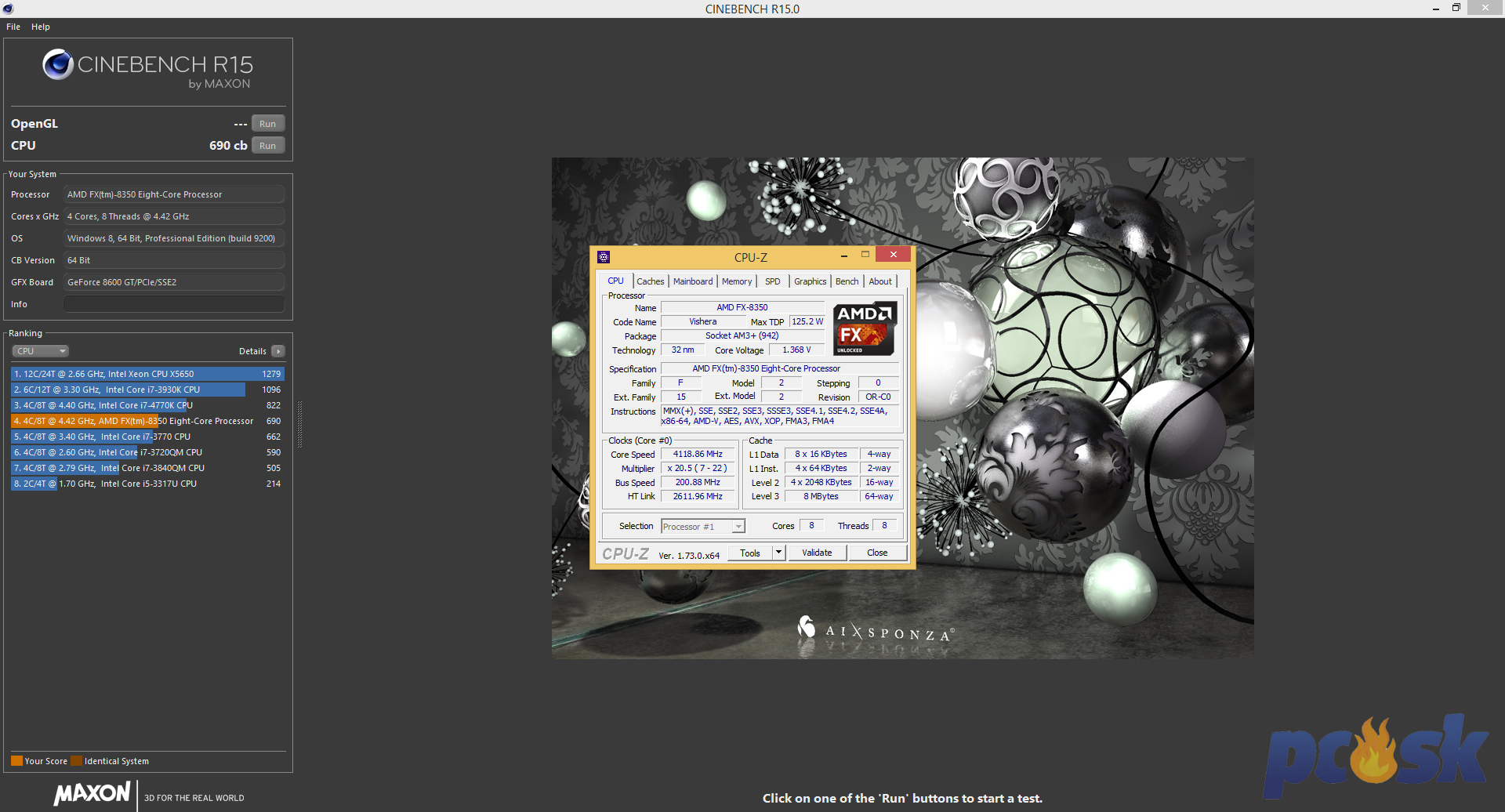

S taktom 4,5GHz sa mi ešte podarilo dostať do Windowsu, na benchmark v Cinebench to už však nebolo. Čo sa týka RAM tak tie nemali problém nahrať XMP profil a bežali na 1600MHz. Hranicu 1866MHz som však už nedosiahol.

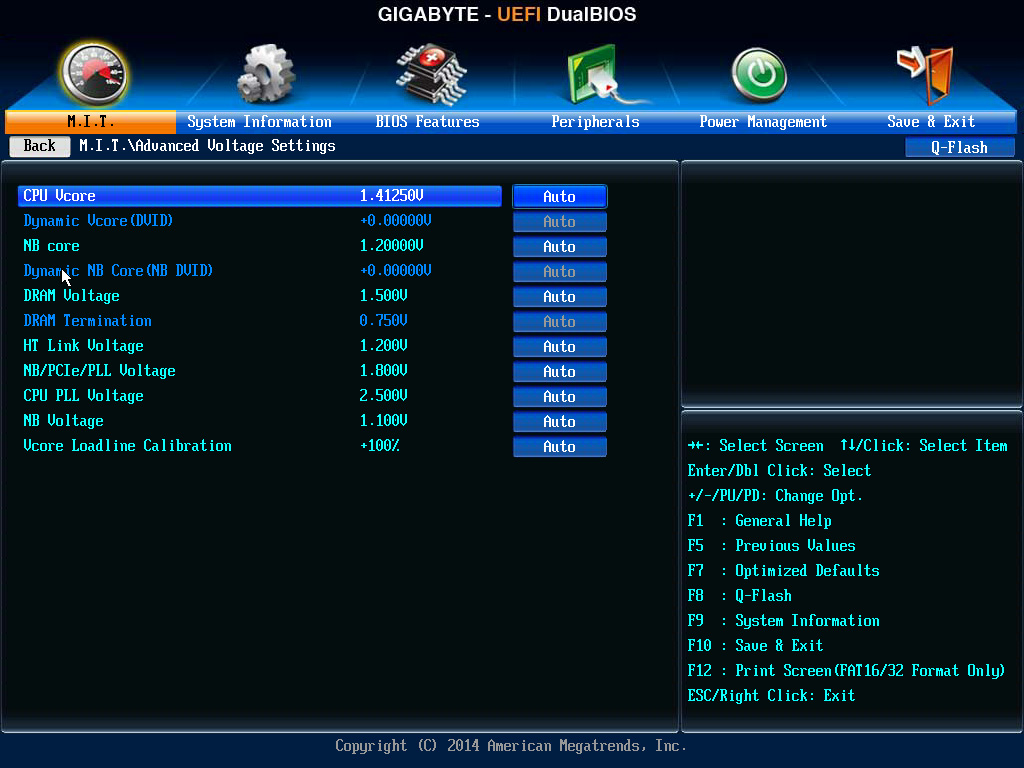

Rozsahy napätí a ich kroky
- BCLK: 200MHz - 500MHz (1Hz)
- CPU North Bridge Frequency: 1000Hz - 3200Hz (200Hz)
- HT Link Fruequency: 200Hz - 30000Hz (200Hz)
- CPU Clock Ratio: 4-39x
- System Memory Multiplier: 4-10,66x (max 2132MHz)
- CPU Vcore: 0,8V - 2,3V (0,00625V)
- NB Core Voltage: 0,8V - 2,1V (0,00625V)
- DRAM Voltage: 1,024V - 2,1V (0,01V)
- HT Link Voltage: 0,725V - 1,830V (0,005V)
- NB/PCIe/PLL Voltage: 1,325V - 2,430V (0,005V)
- CPU PLL Voltage: 2,025V - 3,120 (0,005V)
- NB Voltage: 0,865V - 1,730V (0,005V)
Teploty

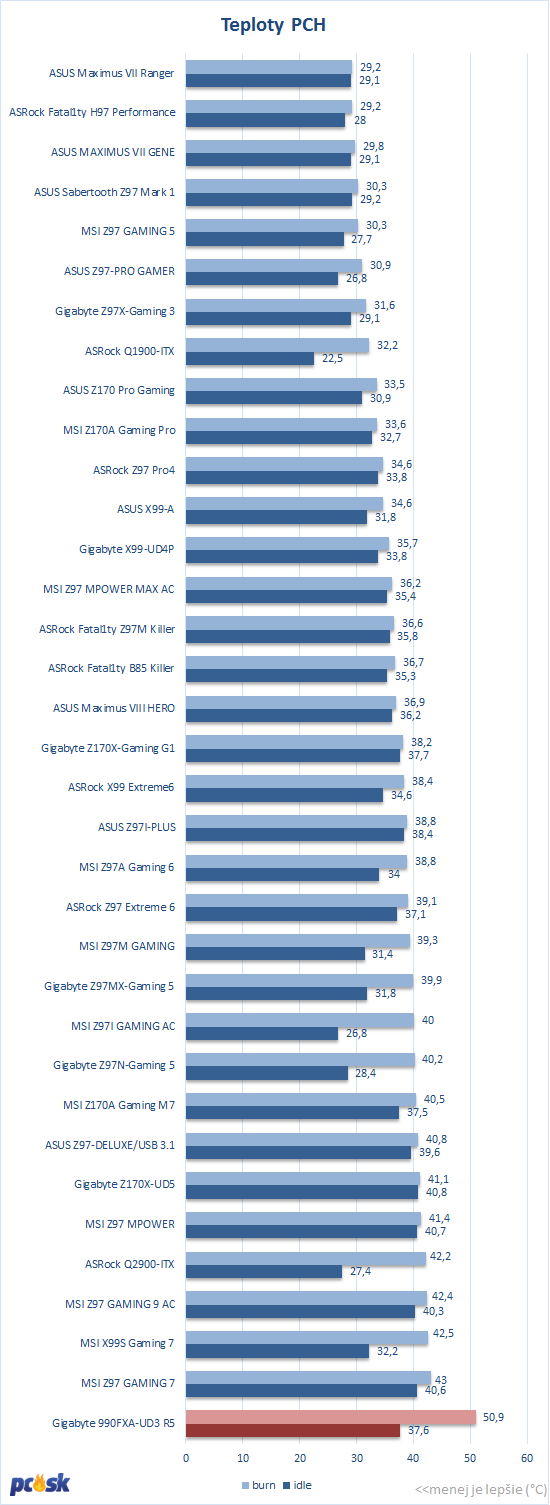

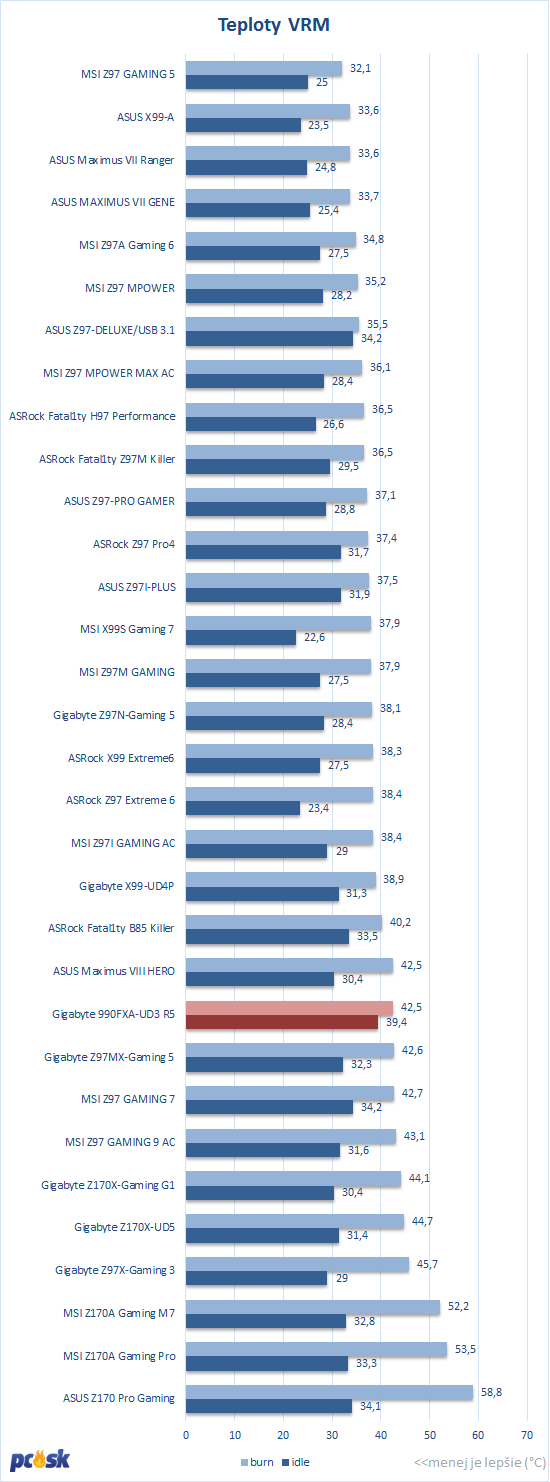

Južný mostík dosť pečie. Pasív mohol byť väčší.
Gigabyte 990FXA-UD3 R5 – Zhodnotenie, záver
Ťažko hodnotiť dosku Gigabyte 990FXA-UD3 R5, respektívne objektívne ju porovnavať kedže ide o prvúzákladnú dosku pre procesory AMD dopatice AM3+, ktorú sme u nás kedy testovali. Platforma postavená okolo čipsetu 990FXA nie je tak bohatá ako moderné Intel čipsety, no užívatelia majú k dispozícii aspoň dvojicu USB 3.0 na zadnom paneli a dostatok SATA3 portov. Absencia SATA Express mrzieť nebude, čo však môže chýbať je M.2 slot. Taká je však už AMD platforma. Tlačidlá na doske taktiež žiadne nehľadajte, doska jednoducho poskytne iba to najnutnejšie. Hráčov však môžu potešiť 2 PCIe sloty s plnými 16 linkami.
Výbava sa odráža aj na cene, ktorá by mala u nás začínať ľahko nad 100€. Žiadny eshop však dosku zatiaľ nemá v ponuke.
Gigabyte 990FXA-UD3 R5 | |
Plusy | Mínusy |
- aspoň 2 USB 3.0 porty na zadnom paneli - interný USB 3.0 konektor - 2 PCIe x16 sloty - cena - dvojica BIOSov | - nižšia maximálna frekvencia BCLK a RAM (zatiaľ) - vyššie teploty pasívu nad južným mostíkom |
Testovaciu vzorku základnej dosky 990FXA-UD3 R5 zaslala spoločnosť Gigabyte.
