Enermax MAXREVO 1200W - výkonu má na rozdávanie

Dnes sa budem venovať recenzii počítačového zdroja. Hneď na začiatku Vás chceme upovedomiť, že sa nebudeme baviť o obyčajnom zdroji ako parametrovo, tak aj výkonovo. Enermax pôsobí na trhu so zdrojmi skutočne dlho a za tie roky si vyslúžil pozíciu silného hráča.

Enermax MAXREVO 1200W - Úvod, Technické parametre

Enermax sa však nešpecializuje len na výkonovo silné či slabé zdroje. Ich produkty pokrývajú celé porfólio, a je skutočne z čoho vyberať. Dnes testovaný model sa radí do modelového radu MAXREVO. Ak sledujete problematiku napájania PC, určite ste už o týchto Enermaxoch počuli.

V modelovom rade MAXREVO nájdeme len zdroje s výkonom väčším ako 1,2kW. Najvýkonnejší model sa pýši výkonom až 1500W. Nami testovaný model sa zaraďuje na úplný začiatok celej modelovej rady s výkonom 1200W.

Enermax MAXREVO 1200W sa príliš nehodí pre bežného užívateľa, ktorý živí bežné PC s akokoľvekvýkonnou grafickou kartouči procesorom. Zdroj sa hodí najmä do extrémne výkonných zostáv, ktoré sa pýšia zapojením niekoľkých grafických kariet na jednej doske. Priama podpora CrossFireX je teda samozrejmosťou. Ak patríte k vyznávačom extrémneho pretaktovania, či len vlastníte domáce PC s niekoľkými grafickými kartami zapojenými v CrossFireX či SLI, určite si nenechajte dnešný test ujsť.

V tejto sekcii si predstavíme zdroj po technickej stránke. Úlohu zdroja v PC nemusím snáď vysvetľovať, no opakovanie je matkou múdrosti.

Počítačový zdroj slúži na transformáciu sieťového napätia (u nás 230V) na napätia, používané na napájanie komponentov v PC. Nedochádza len k transformácii samotného napätia, ale aj k premene striedavého napätia a prúdu na jednosmerné veličiny za pomoci usmerňovacích prvkov. Pre získanie maximálne lineárneho výstupu sa do zdroja zaraďujú rôzne filtračné prvky, ktoré sa starajú o čo možno najhladší priebeh napätia a prúdu na výstupe.

Každý výrobca sa vo svojej špecifikácii rád popýši rôznymi vychytávkami, ktorými konkurencia nedisponuje. Výnimkou nie je ani Enermax. Okrem prehľadnej tabuľky, v ktorej výrobca uvádza maximálne zaťaženia pre jednotlivé vetvy, pridáva aj informáciu o rôznych konštrukčných odlišnostiach vzhľadom na konkurenciu.

Z tabuľky sú zrejmé maximálne prúdy, ktoré môžu bezpečne pretekať jednotlivými vetvami. Primárne nás samozrejme zaujíma 12V vetva, ktorá sa stará o napájanie najžravejších častí hardvéru (procesor + grafická karta). V tomto prípade je uvádzaný maximálny výkon na 12V vetvu až 1200W. Zdroj teda podľa špecifikácii s prehľadom utiahne veľmi výkonné PC osadené najvýkonnejším hardvérom súčasnosti.

Všimnime si však jednu zaujímavosť. Celkový výkon sa v tomto prípade rovná výkonu dodanému do 12V vetvy. Zdroj teda dokáže presmerovať celý výkon na živenie Vašej grafickej karty a procesora. Tento  je v podstate pomerne logický, keďže práve tieto dva prvky vyžadujú najviac šťavy, a zároveň sa ráta s nízkou spotrebou jak periférií, tak ostatných prvkov, ktoré využívajú na napájanie 3,3 alebo 5V vetvu. V limitných prípadoch je možné zo zdroja vyžmýkať až 1440W.

Okrem klasickej tabuľky v špecifikáciách nechýba ani súpiska certifikátov a rôznych technologických postupov, ktoré boli pri výrobe zdroja použité. V nasledujúcej tabuľke popíšem jednotlivé technológie použité v tomto zdroji:

Modularita, vysoký výkon a ručenie za vysokú účinnosť vo veľkom rozsahu predurčuje tomuto produktu úspech. Parametre sú priam ideálne, osadenie Enermax ventilátorom sa dalo samozrejme očakávať.

Enermax MAXREVO 1200W - Balenie, Kabeláž

Zdroj sa k zákazníkovi dostáva vo veľkej masívnej škatuli. Tá je celá zabalená do papierového obalu, ktorý možno samozrejme zložiť, čím sa odhalí zvyšok balenia. Škatuľa je dvojposchodová a obsahuje celkovo 3 zásuvky. V hornej nachádzame všetku kabeláž. Enermax skutočne nešetrí a nadelil veľa príslušenstva.

Jedna z malých zásuviek obsahuje ventilátor Enermax Vegas Duo ako free sample (vzorka zdarma). Ventilátor je zaujímavý rôznymi efektmi, ktoré tvorí za pomoci zrkadlovej konštrukcie a podsvietenia rôznofarebnými LED diódami.

Medzi ďalšie príslušenstvo patrí Enermax katalóg, spinka na zachytenie napájacieho kábla, samotný napájací kábel, nálepka Enermax a štyri Enermax Velcro staps.

Ku kabeláži Enermax pribalil aj dvojicu taštičiek, ktoré sa skvelo hodia na skladovanie prebytočnej kabeláže.

V poslednej zásuvke nájdeme to najdôležitejšie, samotný zdroj. Z toho vďaka plnej modularite netrčí žiadna kabeláž, čo umožní nielen jednoduché osadenie, ale zabezpečí aj poriadok v PC skrinke.

K dispozícii je kabeláž vyobrazená na obrázku. Skvelé na zdrojoch od Enermaxu je, že dostupná kabeláž pasuje do akéhokoľvek modelu tejto značky.

Oflexovanie kabeláže patrí medzi štandardné a typické skrášlenia napájacích žíl. Flexovanie plní okrem estetickej úlohy aj tú praktickú - poriadok v skrinke. Na druhú stranu robí pevné flexo kabeláž tvrdou, čo môže niekomu prekážať. Hrubšie káble sa ohýbajú skutočne ťažko.

Enermax MAXREVO 1200W - Bližší pohľad, Vnútorné prevedenie

Po dizajnovej stránke nemožno pri počítačových zdrojoch nejak extra experimentovať. Zaužívaný hranol však možno doplniť o zaujímavé prvky, ktoré jednotlivé zdroje odlíšia.

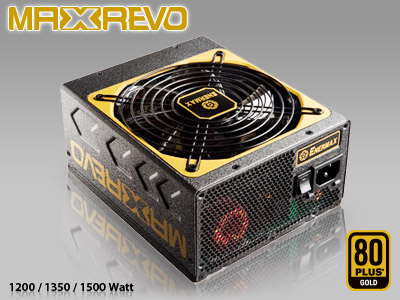

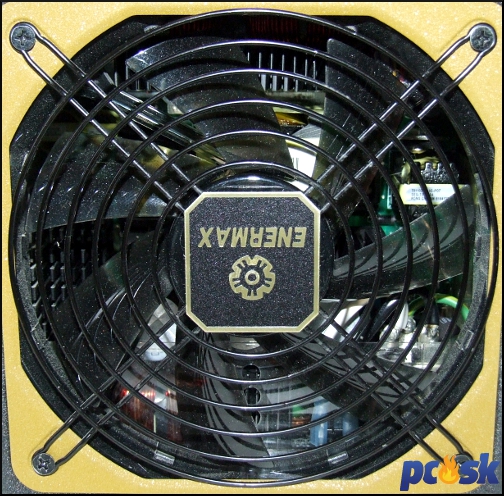

V prípade MAXREVO sa stretávame s tradičným dizajnom. V okolí veľkého ventilátora výrobca umiestnil lem zlatej farby. Lopatky ventilátora sú chránené čiernou mriežkou, ktorá je vo svojom strede obohatená o logo spoločnosti.

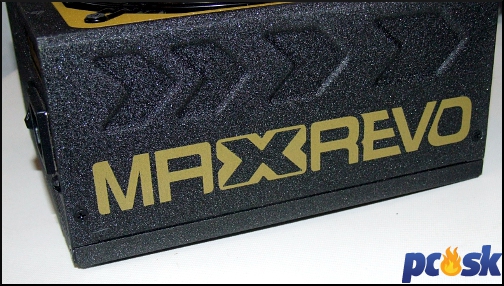

Po bokoch sú zaujímavé prelisky v podobe šípok. Pod nimi modelové označenie zdroja MAXREVO.

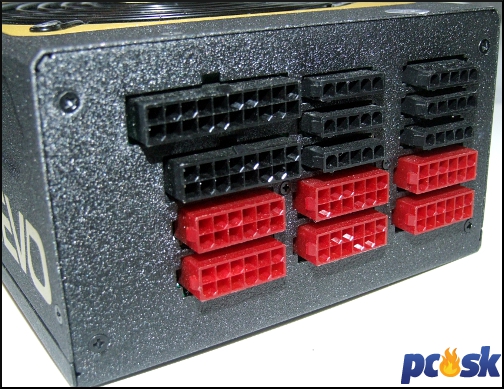

Z prednej strany výrobca umiestnil kaskádu z konektorov, do ktorej sa zapájajú dodávané modulárne káble podľa potreby.

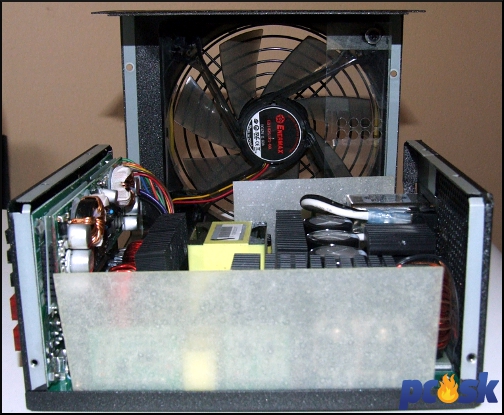

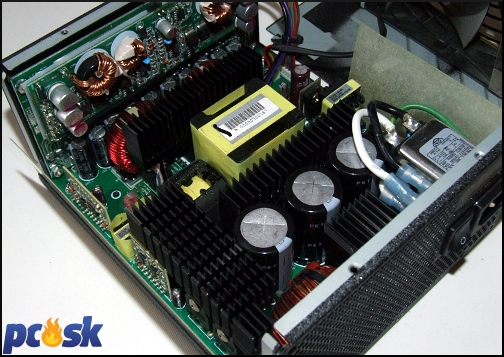

Vnútorné rozloženie zdroja

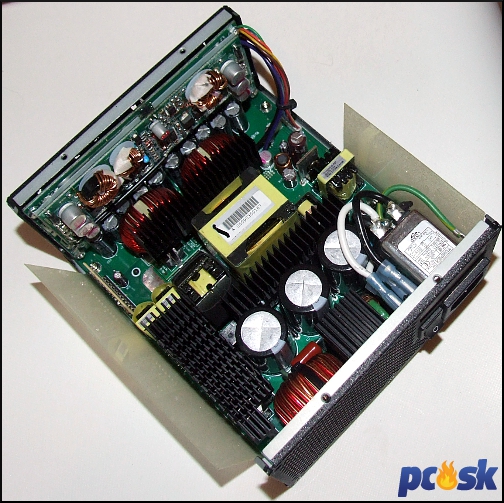

Základná topológia vnútorného rozloženia počítačového zdroja sa rokmi príliš neobmieňa a zostáva takmer rovnaká. Enermax to však pri modeli MAXREVO poňal tak trocha inak.

Štandardné rozloženie vychádza z konceptu rozloženia primár/sekundár. Na jednej strane zdroja sa nachádza obvod primárnej časti, na druhej strane nájdeme obvod sekundárnej časti. Tento koncept mal veľkú výhodu v tom, že sa všetky výkonové prvky mohli umiestniť na jeden veľký chladič, ktorý využíval priamy prietok vzduchu z ventilátora. Nevýhoda spočívala v blokovaní prúdenia vzduchu smerom z prednej časti do zadnej. Enermax tentokrát použil viacero menších, no za to hlboko zapustených rebrovaných chladičov, ktoré tak nebránia internému prietoku vzduchu. Vďaka tomuto bolo možné umiestniť napájaciu časť priamo ku konektorom (modulárnemu rozhraniu), na ktoré sa pripája pribalená kabeláž.

Do hlavného plošného spoja vchádza zo vstupného filtra dvojica káblov. Kabeláž sekundáru by sme hľadali márne. Prepojenie výstupu s konektormi je realizované za pomoci kaskády kontaktných hrotov, ktoré vstupujú do hlavného plošného spoja zo spodnej časti tejto dosky.

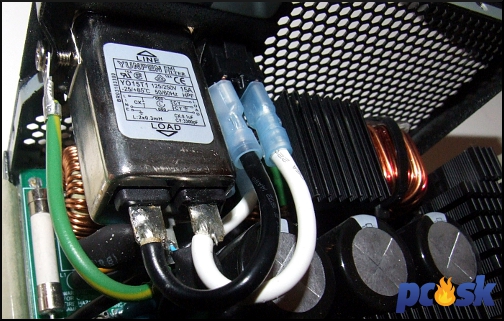

Vstupný filter obsahuje EMI filter, ktorý je pripojený na AC vstupe. Vnútri striebornej skrinky nájdeme X kapacitor, dvojicu Y kapacitorov a jednu cievku.

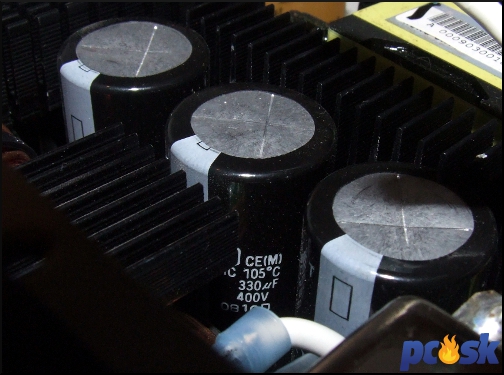

Primárna trojica kapacitorov je dodávaná od výrobcu Panasonic s parametrami 330uF, 400V.

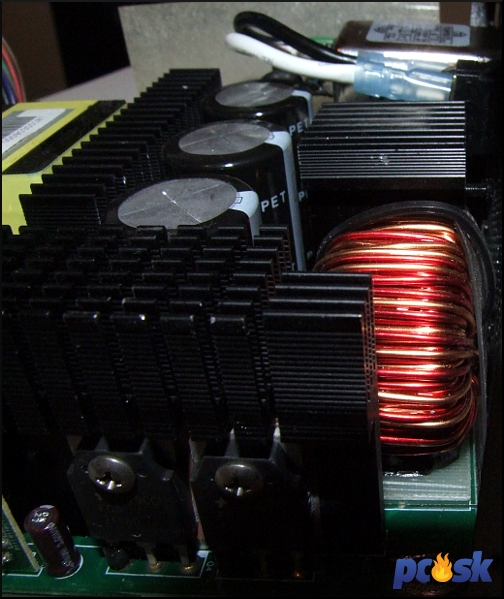

Najmasívnejší chladič odoberá stratové teplo z dvojice primárnych MOSFET tranzistorov.

Na fotografii si možno všimnúť dosku s osadenou elektronikou pre PFC kontroler.

O filtráciu výstupného napätia +12V sa stará rad kapacitorov RUBYCON 1500uF.

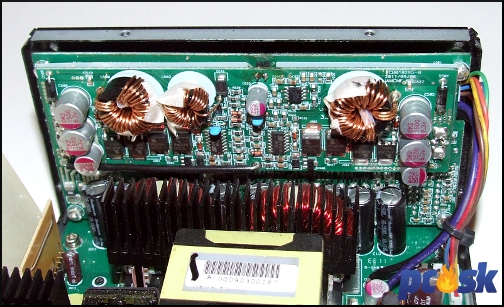

Na zadnej strane konektorov nájdeme DC-DC menič pre vetvy 3,3V a 5V.

Enermax MAXREVO 1200W - Testovanie, metodika

Testovanie napájacích zdrojov je bezpochyby komplikovaná záležitosť. Na meranie je jednoznačne najvhodnejšia samostatná testovačka napájacích zdrojov (PSU Tester – umelá záťaž tvorená výkonnými tranzistormi, ktoré sa starajú o zaťaženie jednotlivých vetiev). O niečo podobné sme sa u nás v redakcii pokúsili, no neustále je čo vylaďovať, a tak len dúfame, že do budúcnosti práve tento prvok vstúpi do našich recenzií.

Ako reálna záťaž nám poslúži naše testovacie PC, ktoré beží na AMD platforme. Vsadili sme na veľmi hladnú grafickú kartu, ktorá dostatočne vystresuje akýkoľvek napájací zdroj. Základnú dosku celej zostavy tvorí MSI 870S-C45 (FX).  Nie je to nič špeciálne, no použitie drahšej či nejakým spôsobom kvalitnejšej základnej dosky nie je na náš účel potrebné.

Osadený procesor AMD Phenom ll X4 20 nepatrí síce medzi najnovšie procesory, na náš účel však plne postačuje.

Procesor chladí pasívne osadený chladič s Peltiérovým článkom o výkone 50W. Tento masívny pasív dochladí dvojica integrovaných ventilátorov v skrinke Antec Three hundred two.

Zostava je osadená jedným pamäťovým modulom Patriot 4GB DDR3 1333MHz CL9 Signature Line.

Hlavným žrútom bude, ako už isto tušíte, grafická karta. AMD Radeon HD 6990 spotrebuje enormné množstvo energie a vynikajúco poslúži ako primárna záťaž najdôležitejšej +12V vetvy. Výrobca na stránke vyžaduje minimálne 750W zdroj, ktorý dokáže dodať samostatne do dvoch 8-pin PCI Express napájacích slotov po 150W. Pre optimálny beh pri osadení dvoch kusoch tohto modelu sa odporúča osadenie 1,2 kW zdroja.

Grafická karta beží na továrenských frekvenciách, procesor je pretaktovaný na 3,0 GHz na jadro. Napätia neboli zvyšované ani pre CPU ani pre GPU.

Zostava je osadená jedným pevným diskom, a to konkrétne Western Digital Red 2000GB 64MB cache. Výrobca uvádza maximálnu spotrebu pri čítaní či zápise 4,4W.

Testovací softvér

Jednotlivé komponenty budeme zaťažovať za pomoci rôznych softvérových nástrojov. Ako primárny zaťažovací softvér poslúži známy OCCT. Ten dokáže zaťažiť jak procesor, tak grafickú kartu samostatne, ale aj naraz. Ponúka aj tzv. PSU test, pri ktorom bude PC  vyťažené na maximum.

Pri zaťažení sme merali zvlnenie napätia na zdroji. Toto zvlnenie vyjadruje odfiltrovanú striedavú zložku na jednotlivej vetve. V ideálnom prípade je amplitúda striedavej zložky napätia nulová. ATX norma definuje povolené minimá a maximá pre hodnoty zvlnenia napätia na jednotlivých vetvách. Hodnota amplitúdy sa meria ako Peak to Peak, a teda celková veľkosť amplitúdy zvlnenia.

Zdroj teda možno považovať za stabilný, ak vyhovuje tejto norme a jeho napätia na výstupoch jednotlivých vetiev nedosahujú zvlnenia väčšieho, ako je uvedené v tabuľke.

Okrem toho sa meralo samozrejme aj samotné napätie na jednotlivých vetvách. Ako merací prístroj poslúžil laboratórny multimeter UNI-T UT803. Zvlnenie napätia sa meralo na digitálnom osciloskope ETC M520.

Ako simuláciu reálnej záťaže som sa rozhodol použiť overený 3DMark Vantage, ktorý dokáže dať počítaču poriadne zabrať. Opäť sa meralo napätie na jednotlivých vetvách, ako aj priebežné zvlnenie počas testu.

Enermax MAXREVO 1200W - Výsledky - OCCT, Teplota, Spotreba zostavy

OCCT testovanie +12V vetva

OCCT CPU:

OCCT CPU:

OCCT CPU:

OCCT LINPACK:

OCCT GPU:

OCCT PSU:

24,348mV je maximálne zvlnenie ktoré sme namerali na 3,3V vetve. Veľmi pekný výsledok.

Teplota a spotreba zostavy

Integrovaný ventolátor dokázal za pomoci samoregulácie otáčok z ohľadom na zaťaženie a teplotu zdroja dokázal udržať interiér zdroja v ideálnych podmienkach. Najvyššia nameraná teplota 27 stupňov celzia sa od izbovej líšila len o 3 stupňe.

Tento test slúži najmä na porovnanie testovaných zdrojov. Keďže však niet s čím porovnávať, uvediem len konkrétne hodnoty nameranej spotreby zostavy pri jednotlivých behoch testovacieho programu OCCT. Čím má zdroj vyššiu účinnosť, tým budú tieto čísla nižšie.

Enermax MAXREVO 1200W - Výsledky testovania - 3DMark Vantage, Účinnosť

+12V vetva

Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.

Priemerná hodnota napätia z celého cyklu programu.

Zvlnenie počas testu ( najväčšíe zvlnenie počas testovania).

+5V vetva

Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.

Priemerná hodnota napätia z celého cyklu programu.

Zvlnenie počas testu ( najväčšíe zvlnenie počas testovania).

+3,3V vetva

Meranie aktuálneho napätia na jednotlivých vetvách pri testovacích scénach v programe 3DMark Vantage.

Priemerná hodnota napätia z celého cyklu programu.

Zvlnenie počas testu ( najväčšíe zvlnenie počas testovania).

Účinnosť

Ako som už spomenul viac krát, zdroj dosahuje vysokú účinnosť v širokom pracovnom zaťažení. Ako si môžeme všimnúť z grafu, pri testovanom zaťažení 50% zdroj pracuje s účinnosťou až 91%!

Zdroj: plugloadsolutions.com

Enermax MAXREVO 1200W - Záver

Enermax MAXREVO 1200W je nepochybne špičkový zdroj. Dosahuje vysokej účinnosti vo veľkom rozsahu a v teste preukázal skvelé výsledky. Treba si však uvedomiť, že naša redakčná zostava dokázala zdroj vyťažiť len na 50% maximálneho výkonu. Napriek tomu možno konštatovať, že rozkmit výstupných napätí s prehľadom spĺňa aktuálnu normu ATX s veľkou rezervou.

Zdroj si udržiaval takmer izbovú teplotu, hlučnosť ventilátora neprehlušila hluk, ktorý produkovala samotná zostava. Regulácia osadeného ventilátora s reguláciou otáčok funguje veľmi dobre. Pri bežnej prevádzke o zdroji skutočne neviete, čo je len dobre. Zdroj sa po vypnutí zostavy ešte chvíľu dochladí spustením ventilátora na vysoké otáčky počas niekoľkých sekúnd v závislosti od vnútornej teploty zdroja. Vďaka tomu možno konštatovať vyššiu životnosť osadených súčiastok.

Vnútorné usporiadanie je absolútne špičkové. Celkový návrh a spracovanie útrob zdroja vyvolal pocit istoty dlhej životnosti zdroja. Enermax robí výskum a vedu a získané poznatky aplikuje priamo do svojich zariadení. Taktiež boli použité len špičkové japonské kondenzátory s predimenzovanými hodnotami (prevádzková teplota 105°C). Napätia sú stabilné a ani pri jednom teste neprekročili zadané normy.

Porovnávať zatiaľ nie je s čím, no čoskoro sa dočkáte recenzie 850W zdroja taktiež z dielne Enermaxu s označením Enermax Revolution 87+. Ten naša zostava vyťaží viac ako 1,2kW MAXREVO. Môžeme sa teda tešiť na zaujímavejšie výsledky, no zdroj si stále uchová určitú rezervu.

Zdroju v podstate nemám čo vytknúť, naopak vyzdvihnem plnú modularitu, stabilitu výstupných napätí, pomerne akceptovateľne hlučný chod a z môjho pohľadu malé rozmery. Za zmienku stojí aj kopec príslušenstva, ktoré však na druhú stranu predražuje aj tak drahý zdroj. Ak však kupujete špičku, málokedy sa stane, že kúpite s chudobným príslušenstvom.

A čo ocenenie? Tip Redakcie sa hodí jednoznačne najviac. Možno by zdroj vyhovel aj oceneniu pomer Cena/výkon, no to sa dozvieme až po porovnaní s konkurenciou.
