BitFenix Shinobi - fénix u nás pristal aj po druhýkrát

Po megalomanskej a vcelku podarenej prvotine Colossus, nám výrobca zaslal na test aj svoj základný model - BitFenix Shinobi, ktorý osloví predovšetkým štýlovým dizajnom.

Balenie, Špecifikácie

Shinobi je dostupná v dvoch modeloch - nami testovaná "klasická" verzia a modifikácia s presklenou bočnicou. Rozdiel v cene nie je nevýrazný (cca +10EUR za verziu s oknom), no to iste sa nedá povedať o vnútornom vybavení. Presklená alternatíva má, okrem okna s jednou 120mm pozíciou, navyše aj bezksrutkový systém montáže a uchytenia pevných diskov, resp. optických mechaník a v balení prídu rovno dva, namiesto jedného 120mm ventilátora.

Škatuľa Shinobi mierne zavádza, nakoľko dva zo štyroch prezentovaných benefitov sú prítomné len na drahšej verzii - Shinobi Window (výrobca na to samozrejme upozorňuje rádovo menším písmom). To, ktorý model je zabalený vo vnútri indikuje zelená nálepka na prednej a bočnej stene. Skrinku chránia dva polystyrénové bloky a igelitové vrece.

Klik pre plnú veľkosť.

Ľudové príslušenstvo

Výrobca sa, z nám neznámeho dôvodu, rozhodol nenalepiť na skrinku gumové nožičky a prenechal tento "hold" ctenému zákazníkovi. Nič to, veď aj vďaka tomu vyzerá príslušenstvo o niečo bohatšie. :-) K Shinobi pribaľuje plastové sťahovacie pásky (10 kusov), kovové očko pre zámok a celkom slušne spracovaný manuál. Okrem štandardných skrutiek nájdete aj dve vrecká napchaté desiatkami šróbov s veľkými hlavičkami s dvoma typmi závitov. Výrobca sa aspoň takto snaží kompenzovať absenciu jednoduchého montážneho systému diskov a mechaník - skrutky poľahky pritiahnete aj prstami.

Klik pre plnú veľkosť.

Špecifikácie

Exteriér

Shinobi stavia na starom známom prísloví o jednoduchosti a kráse. Priame línie sa tiahnu celou hornou aj prednou maskou a jasne vymedzujú stredovú časť s krytmi optických mechaník, vrchným I/O panelom a jemne dierkovaným plechom pre dvojicu horných ventilátorov.

Chlapcom v BitFénix sa zjavne zapáčila povrchová úprava použitá na skrinke Colossus. Kompletne celé čelo aj horná strana sú streknuté lakom, vďaka ktorému sa na povrchu vytvorí tenká gumová vrstva. Výsledkom je tak povrch príjemný na dotyk a relatívne odolný voči odtlačkom prstov.

Decentné kovové logo BitFénix výrobca umiestnil presne do stredu predného krytu. Klik pre plnú veľkosť.

Tri kryty optických mechaník sú viditeľne oddelené pár milimetrovými medzerami. Zo zadnej strany žiaden nadštanadard - 7 PCI slotov pre rozširujúce karty, montážny otvor pre zdroj (podporuje orientáciu ventilátorom hore aj dolu) a dve diery pre hadice vodného chladenia. Ako zbytočnosť sa nám javí podpora ventilátorov menších rozmerov na pozícii zadného ventilátora. 92mm rozmer jednak nepatrí medzi príliš obľúbené a navyše oká pre upevnenie neprakticky zasahujú do priestoru za lopatkami pri použití 120mm ventilátora, ktorý nájdete v balení. Klik pre plnú veľkosť.

Na bočniciach nie je po dizajnovej stránke čo komentovať - hladká čierna oceľ z oboch strán. Spracovanie a pevnosť zodpovedajú cenovej kategórii. Pri manipulácii sa mierne prehýbajú, no nie je to žiadna tragédia. Každú z bočníc zaisťujú dve skrutky s veľkými hlavičkami. Klik pre plnú veľkosť.

Na hornom I/O paneli nájdete hneď štyri konektory USB 2.0, dve LED kontrolky, audio vstup/výstup, vypínač a tlačidlo reset. Výrobca sa netají tým, že za úzkym dierovaným plechom po stranách ponechal voľný priestor, kam môžete napratať podsvetľovacie LEDky.

Vrchné ventilátory sa inštalujú z vnútornej strany no upevniť ich musíte zhora, čo predpokladá zosadenie horného krytu. Úkon to jednoduchý, no nie práve pohodlný. Klik pre plnú veľkosť.

Gumové nožičky výrobca balí samostatne a nie sú osadené na svojich miestach. Nezabudnite ich preto nalepiť. Bez nich je voľný priestor medzi spodnou hranou skrinky a podlahou skutočne minimálny, čo výrazne obmedzuje prísun chladného vzduchu cez nasávacie otvory. Obe spodné ventilátorové pozície sú zvonka vybavené prachovými filtrami, ktorých upevnenie je vyslovene zlé. Filtre sú len zasunuté za malými kovovými "uškami" a sebemenší dotyk prstov pri prenášaní alebo posúvaní skrinky po dlážke spôsobí, že odpadnú. Dostať ich naspäť je vcelku prácne, pretože sú tenučké, pružné a vyskakujú zo zarážok. Podľa nášho názoru by bolo oveľa rozumnejšie umiestniť ich z vnútornej strany, prípadne zvoliť iný princíp uchytenia (napr. magnetmi, ako to poznáme zo skriniek SilverStone). Klik pre plnú veľkosť.

Interiér

Z pohľadu dovnútra je očividné, že žiadne novátorské prístupy očakávať nemožno. Klietky optických mechaník aj diskov sú napevno prinitované, veškerá montáž je riešená starými dobrými skrutkami. Pozitívnymi stránkami sú veľký otvor v zadnej stene a následný prístup k backplate základnej dosky. Klik pre plnú veľkosť.

Shinobi prekvapí veľkorysým priestorom za zadnou stenou. Zaručene sem nebudete mať problém umiestniť ani tučné zväzky káblov. Klik pre plnú veľkosť.

Vibrácie zdroja tlmí štvorca gumových podložiek v rohoch. Čo sa samotného zdroja týka, máte možnosť ho osadiť ventilátorom hore, kedy odsáva teplý vzduch z okolia grafickej karty. Riskujete však nárast teplôt, vyššie otáčky ventilátora a celkovú hlučnosť zostavy, čo nie je zrovna žiaduce. Výhodnejšie je preto zdroj vmontovať ventilátorom orientovaným dolu, čím vytvoríte samostatný vzduchový okruh. Klik pre plnú veľkosť.

Detail zadného ventilátora z BitFénix produkcie a dvoch nevyužitých horných pozícií. Klik pre plnú veľkosť.

Horná šachta pojme tri optické mechaniky. Do jednej z nich výrobca proaktívne vložil masívnu plastovú redukciu na 3,5", resp. 2,5" zariadenie. Pre disky je pripravených celkom osem miest. Klik pre plnú veľkosť.

Zosadené plasty hornej a prednej steny. Demontáž prebieha pomerne hladko, nepotrebujete žiadne náradie. Klik pre plnú veľkosť.

Vcelku prehľadne organizovaná spleť káblov vnútorného prepojenia externých portov a základnej dosky. Klik pre plnú veľkosť.

"Oholená" Shinobi. Otvory predných nasávacích ventilátorov sú prekryté prachovým filtrom s rovnakými princípom upevnenia ako tie spodné. V tomto prípade si výrobca pre istotu  pomohol jednou skrutkou priamo v strede. Ak neprežijete bez externej 3,5" pozície, uvítate redukčný rámik na najvyššom poschodí. Môžete ho pochopiteľne presunúť do ktorejkoľvek inej voľnej 5,25" pozície. Klik pre plnú veľkosť.

Montáž komponentov

Priestoru vo vnútri zďaleka nie je na rozdávanie. Základná doska je doslova nacapená na hornej stene a ak sa náhodou neskôr rozhodnete montovať horné systémové ventilátory, budete to mať ťažšie (samozrejme nie je to nemožné). Rovnako si všimnite, že oproti grafickej karte prakticky nie je možné osadiť žiadny pevný disk (a to GTX280 zďaleka nepatrí medzi najdlhšie karty). Úplne by postačilo otočiť diskový kôš o 90 stupňov a upraviť perforáciu z bočných stien tak, aby podstatne neobmedzovali prietok vzduchu. Razom máte plne využiteľných 8 pozícií za každých okolností. Na druhú stranu však výrobca počíta s tým, že ak máte naozaj dlhú grafiku, tá môže presahovať až do vnútorného priestoru boxu. Otočenie tak neprichádza do úvahy.

Montáž pevného disku aj optickej mechaniky nie je bezskrutková, no pozitívom je, že nepotrebujete náradie. Vystačíte si s prstami, keďže výrobca pribaľuje desiatky "palcových" skrutiek (thumb screws, skrutky s veľkými hlavičkami).

Klik pre plnú veľkosť.

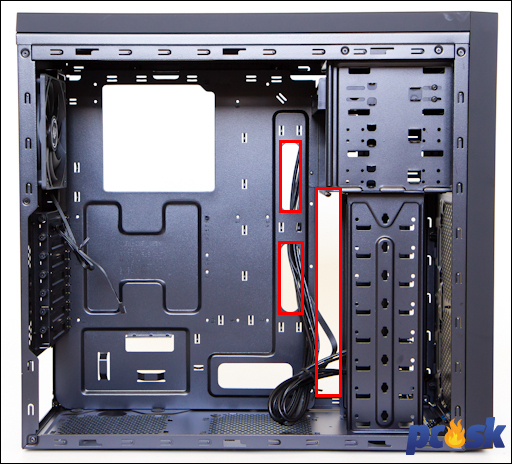

Zvislé diery pre kabeláž sú veľké a dobre umiestnené, no svojím spôsobom nie až tak potrebné, pretože obrovský priestor medzi diskovým košom a zadnou stenou (a za ňou) ponúka prakticky neobmedzené možnosti vedenia aj uloženia káblov (viď obrázok nižšie).

Vo všeobecnosti, montovať zostavu do Shinobi nie je med lízať a preto je dobré si ju vopred premyslieť správnu postupnosť krokov, aby ste neprišli do konfliktu s inými komponentmi, resp. nemali sťaženú montáž.

Skompletizovaná zostava v BitFénix Shinobi. Klik pre plnú veľkosť.

Testovacia zostava, Metodika

Procesor Intel Core i5 750 (95W) tiká na 3,8GHz@1.28v za výdatnej asistencie výkonného vzduchového chladiča Noctua NH-D14 s ventilátormi NF-P12@900RPM (U.L.N.A adaptér) a NF-P14@900RPM (U.L.N.A. adaptér). Toto riešenie zabezpečuje účinné chladenie s minimálnym vplyvom na zvýšenie hlučnosti zostavy.

Nenásytná grafická karta GTX 280 (236W) síce nepatrí k novinkám na trhu, no spotrebou a vyžarovaným teplom je porovnateľná napr. s GTX 580 (244w). Nakoľko mal dodávaný chladič veľké ťažkosti s udržaním teploty jadra v prijateľných hodnotách (do 105°C), pristúpili sme k jeho výmene za Gelid Icy Vision, čím sme sa, dúfajme :-), vyhli problémom, ktoré by v budúcnosti mohli nastať pri testoch v horšie vetraných skrinkách.

Otáčky dvojice 92mm ventilátorov nie sú regulované a pohybujú sa na úrovni ~2100RPM. Pri nižších otáčkach sa teplota jadra a VRM čipov opäť šplhá do závratných výšin. Chladenie tak nie je najtichšie a výrazne ovplyvňuje hlučnosť celej zostavy. Pre zaujímavosť preto v príslušných meraniach uvádzame aj výsledky s vypnutým aktívnym chladením grafiky.

Testovacia zostava

procesor: Intel Core i5 750@3.8GHz@1.28v
grafická karta: ASUS GeForce GTX 280@default + Gelid Icy Vision
základná doska: ASUS P7P55 Deluxe
pevný disk: IBM Deskstar 120GB
ram: 2x1GB Kingston DDR3 KHX16000D3K2/2GN
zdroj: Cougar S700
optická mechanika: SAMSUNG SH-S203B
chladič procesora: Noctua NH-D14
operačný systém: MS Windows 7 Enterprise 64b
použitý softvér: MSI AfterBurner (Kombustor), Prime95, AIDA64 Extreme Engineer Edition
systémové ventilátory: 1x 120mm BitFenix@1200RPM, 3x 120mm Noctua NF-S12B FLX@700RPM

Metodika Merania

Grafická karta bola zaťažovaná benchmarkom Kombustor približne 15 minút, resp. po dobu preukázateľného ustálenia teplôt. Minimálne a maximálne hodnoty boli odčítavané z programu AIDA64.

Na zahrievanie procesora bol použitý známy program Prime95 v 64bit verzii. Procesor bol zaťažovaný 15 minút a hodnoty odčítavané z programu AIDA64.

Na meranie hluku sme použili hlukomer Voltcraft SL-100 . Meralo sa zo vzdialenosti 75cm, diagonálne na ľavú bočnicu v móde „slow“. Hlukomer bol umiestnený na statíve. V zostave okrem systémových ventilátorov bežali vrtule Noctua NF-P12@900RPM a Noctua NF-P14@900RPM (chladič procesora) a jedna v zdroji Cougar S700 s automatickou reguláciu.

Nameraná izbová teplota, pri ktorej boli realizované testy teplôt bola 26 stupňov celzia.

Aby sme eliminovali rozdielne podmienky pri testoch teplôt komponentov v jednotlivých skrinkách, všetky uvedené teploty sú po odpočítaní nameranej izbovej teploty (∆t). Výsledky sú zoradené vzostupne, podľa nameraných hodnôt v záťaži zvlážť pre procesor a grafickú kartu.

Testy prebehli pri nasledovných nastaveniach:

#1 - v zostave bežal jediný ventilátor BitFenix na 1100 otáčkach za minútu (zadná pozícia out-take orientácia)

#2 - doplnili sme dva ventilátory Noctua so 700 otáčkami (1x horná pozícia out-take orientácia, 1x predná pozícia in-take orientácia). Dovedna tak v skrinke bežali tri systémové ventilátory (1x BitFenix@1100RPM, 2x Noctua@700RPM).

#3 - do tretice sme pridali ďalšiu Noctua vrtuľu (predná pozícia in-take orientácia). Dovedna tak v skrinke bežali štyri systémové ventilátory (1x BitFenix@1100RPM, 3x Noctua@700RPM).

Výsledky meraní

Teploty procesora

Výsledky zoradené vzostupne podľa nameraných teplôt procesora v záťaži (červené stĺpce).

Shinobi sa v vytiahla najmä v teplotách procesora, kedy aj bez dodatočnej podpory tria Noctua podala jedny z najlepších výsledkov. Pred seba pustila jedine nováčika z dielní SilverStone, PS06B-W. Náskok oproti ostatným skrinkám nie je výrazný.

Teploty grafickej karty

Výsledky zoradené vzostupne podľa nameraných teplôt grafickej karty v záťaži (modré stĺpce).

Kde Shinobi absolútne prepadá je efektivita chladenia výkonnej, rozumej "pažravej", grafickej karty. K lepším výsledkom vám nepomôžu ani ďalšie systémové ventilátory. Shinobi vo verzii Window má teda výhodu, ktorou je jedna ventilátorová pozícia v ľavej bočnici, t.j. presne oproti grafike. Je pravdepodobné, že osadenie ventilátora práve sem by malo zásadný vplyv na zníženie teplôt grafickej karty. Shinobi Window sme bohužiaľ nemali možnosť vyskúšať.

Hlučnosť

Výsledky zoradené vzostupne podľa nameranej hlučnosti s aktívnym chladičom grafickej karty (modré stĺpce).

Hlučnosť je akceptovateľná a bez debaty patrí k tým lepším z doteraz testovaných modelov. Ak siahnete po tichom chladení grafickej karty, máte vystarané.

Praktické skúsenosti, Záver

Dnešné zhodnotenie sa nebude niesť v príliš pozitívnom duchu. BitFénix Shinobi je nemastná, neslaná skriňa, ktorá s výnimkou dizajnu v zásade nemá čo ponúknuť. S tým, že montáž nebude najkomfortnejšia sa dalo počítať už pri letmom pohľade na rozmery a vnútorné usporiadanie. Komponenty sú doslova nalepené vedľa seba a preto je dobré si vopred premyslieť, ako budete pri kompletizácii zostavy postupovať.

Kameňom úrazu je nedostatočné chladenie grafickej karty, ktoré je spôsobené predovšetkým obmedzeným nasávaním vzduchu. Ani dvojica ventilátorov v predných pozíciách nestačila na lepší výsledok. V prednej maske totiž nie sú, s výnimkou skromného mrežovania naspodku, žiadne nasávacie otvory.

55-60EUR zasa nie je až tak málo, aby aj "bezoknový" model Shinobi nemal zopár plastových poistiek na uchytenie mechaník a dieru v bočnici, vďaka ktorej mohlo byť o chladenie grafickej karty lepšie postarané. Útechou nech je tichá prevádzka a výnimočne veľký priestor pre káble.

Klik pre plnú veľkosť.

Cenový rozdiel na úrovni približne desiatich eur nie je podľa nášho názoru dostatočne motivačný na to, aby spotrebiteľ z akéhokoľvek dôvodu uprednostnil Shinobi pred Shinobi Window. Shinobi Window je v porovnaní so Shinobi vybavená dvoma ventilátormi BitFénix, bezskrutkovým systémom montáže diskov a mechaník, ventilátorovou pozíciou v bočnici a, ako názov napovedá, tónovaným oknom.

V podobnej cenovej kategórii vám na základe našich skúseností radšej odporúčame Antec One Hunred alebo Gladius GD-600. Práve od výrobcu druhej menovanej, SilentiumPC, máme aktuálne pod drobnohľadom dve cenové bomby - Brutus 310 a Brutus 410 (32, resp. 36EUR). Ak ste sa aj napriek všetkému rozhodli pre Shinobi, priplaťte si pár eur za model Window!

Klik pre plnú veľkosť.





Chladič NH-D14 a ventilátory NF-S12B FLX poskytla spoločnosť RASCOM.
