V dnešnej recenzii si vezmem na mušku základnú dosku Maximus VIII Formula od ASUS. Luxusná výbava nielen pre hráčov je spestrená estetickým podsvietením s bohatými možnosťami ladenia, čím je podobná nedávno testovanej Maximus VIII Extreme. Bude to však stačiť na obhájenie vysokej ceny?

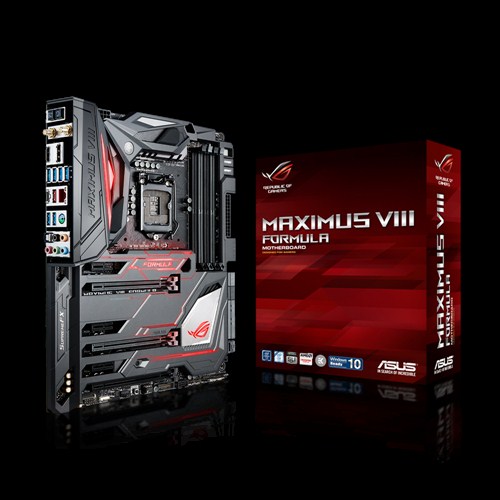

ASUS Maximus VIII Formula – Balenie, príslušenstvo, špecifikácie
Keďže základná doska pochádza z notoricky známej ROG série netreba snáď balenie príliš opisovať. Hrubá krabica prevažne bordovej farby, plastové ucho pre lepšie prenášanie a 2 krabice vo vnútri. Jedná ukrýva precízne zabalenú základnú dosku, v druhej sa nachádza kompletné príslušenstvo.
To je veru bohaté ako sa na danú cenovú hladinu patrí. Za 370€ vám ASUS okrem dosky pribalí aj množstvo SATA káblov, nálepky, Wi-Fi modul a kábel pre pripojenie LED pásov. Vďaka nemu je možné pripojiť externé LED svetlá a spraviť si z počítača hotový vianočný stromček.
Kompletné príslušenstvo
- používateľský sprievodca
- DVD s ovládačmi a softvérom
- nálepky pre označenie SATA káblov
- 3x ROG nálepky
- visačka na dvere
- záslepka na zadný panel
- montážny rám pre procesor
- 1x skrutka pre M.2 disk
- anténa pre Wi-Fi/BT
- 1x Q-konektor
- 1x SLI mostík
- 8x SATA káble
- RGB LED kábel
Špecifikácie
| ASUS Maximus VIII Formula | |
Formát | ATX (30,5x24,4cm) |
Socket | Intel LGA1151 |
Čipset | Intel Z170 |
Operačné pamäte | 4 DIMM sloty maximálne 64GB DDR4 v dvojkanálovom zapojení s frekvenciou 3733MHz (OC) podpora XMP podpora non-ECC pamätí |
Rozširujúce sloty | 3x PCIe 3.0 x16 (režimy x16, x8/x8, x8/x8/x4, x8/x8/x2) 3x PCIe 3.0 x1 |
Úložisko | Intel Z170 čipset 6x SATA3 1x M.2 Socket 3 s M key (32Gbps) 1x U.2 slot (32Gbps) 2x SATA Express ASMedia ASM1061 radič 2x SATA3 |
USB | Intel Z170 čipset 8x USB 3.0 (4x na zadnom paneli, 4x na doske) 4x USB 2.0 (4x na doske) Intel Alpine Ridge 2x USB 3.1 na zadnom paneli (červené. 1x typ C) ASMedia ASM1042a 2x USB 3.0 na zadnom paneli (modré) |
LAN | 1x Intel gigabit I219-V |
Multi-GPU | nVidia Quad/2-Way SLI a AMD 3-Way/Quad CrossFireX |
Audio | SupremeFX 2015 8-kanálové HD audio kodek Realtek ALC1150 |
Zadný panel | 1x PS/2 pre klávesnicu či myš 6x USB 3.0 1x HDMI 1.4b 1x USB 3.1 typu A 1x USB 3.1 typu C 1x DisplayPort 1.2 1x RJ-45 5x audio jack 1x optický S/PDIF výstup 1x tlačidlo USB BIOS Flashback 1x tlačidlo pre reset CMOS 2x výstup pre anténu |
Interné konektory | 1 x AAFP konektor 2 x 4-pinové konektory pre CPU ventilátory 4 x 4-pinové konektory pre systémové ventilátory 1 x 4-pinový konektor pre vodnú pumpu 1 x 24-pin EATX konektor 1 x 8-pin ATX 12V konektor 1 x konektor pre pripojenie k skrinke 1 x 5-pinový EXT_FAN konektor pre externú kartu 1 x MemOK! tlačilo 3 x konektory pre meranie teplôt 1 x tlačidlo pre zapnutie 1 x tlačidlo pre reset 1 x LN2 Mode jumper 1 x ROG extension konektor 1 x konektor pre pripojenie externej karty 1 x Aura strip header |
Dodávaný softvér | ovládače ROG GameFirst technology ROG RAMDisk ROG RAMCache ROG CPU-Z ROG Mem TweakIt Overwolf ROG Keybot II Kaspersky® Anti-Virus DAEMON Tools Pro Standard ASUS WebStorage ASUS Utilities |
Cena | Kde kúpiť Asus MAXIMUS VIII FORMULA? |
ASUS Maximus VIII Formula – Funkcie dosky, BIOS
Funkcie dosky
Ak ste čítali recenziu na špičkový model Maximus VIII Extreme, budú vám všetky funkcie dnes testovanej dosky známe. Formula je totiž v podstate lacnejší braček Extreme dosky.
Vodné chladenie MOSFETov nie je žiadnou novinkou, no ASUS ho na Formule posunul zrejme o ďalší stupienok vyššie. So známym špecialistom v oblasti vodného chladenia, spoločnosťou EK Water Blocks, totiž vyvinul chladenie CrossChill, ktoré údajne môže zraziť teploty napájacej kaskády iba na 23°C. Hliníkové pasívy obsahujú vo vnútri medené bloky s kanálikmi, ktorými môže pretekať voda. Stačí zapojiť váš vodný okruh cez klasické 1/4" závity.
Aj ASUS sa vrhol na nový trend, ktorý spočíva v podsvietení základných dosiek. Formula prináša dovedna až 28 LED, ktoré podsvietia napájaciu kaskádu, oblasť PCIe slotov a pasív nad južným mostíkom. Pomocou 4-pinového konektora a pribaleného kábla s dĺžkou 80cm je možné pripojiť aj externý LED pás, ktorý si môžete už umiestniť kde len chcete.
Vďaka pribalenému softvéru AURA je možné regulovať podsvietenie dosky do zbláznenia. Na výber je celé spektrum farieb a 6 režimov svietenia – od statického svietenia až po blikanie do rytmu hudby. Cez program je možné navyše regulovať aj pripojený externý LED pás.
Zvuková časť SupremeFX 2015 je rovnaká ako na doske Extreme. Znovu tu totiž máme kvalitný audio kodek Realtek ACL1150, ESS ES9023P prevodník, Nichicon kondenzátory, zosilňovač pre slúchadlá či relé.
Napájanie dosky rozhodne nie je odfláknuté a malo by vydržať aj drsnejšie zaobchádzanie s masívnym pretaktovaním. O stabilnú dodávku prúdu sa postarajú MOSFETy od Texas Instrument, MicroFine zliatinové cievky a 10K Black Metallic kondenzátory.
Prítomnosť M.2 je už samozrejmá aj na doskách za 100€. Natívna prítomnosť U.2 s podporou NVMe a 4 PCIe 3.0 linkami s výslednou rýchlosťou 32Gbps však už majiteľov extrémne rýchlych SSD poteší asi viac.
Ak to s hraním myslíte veľmi vážne Wi-Fi zrejme nebude vaša primárna technológia pre spojenie so svetom. V dnešnej dobe a vzhľadom na cenu dosky však považujem za povinnosť aby výrobca osadil dosku Wi-Fi modulom. Našťastie sa tak stalo a tá podporuje aj najmodernejší 802.11ac štandard a ako 2,4GHz tak aj 5GHz pásmo.
S oplatovaním dosky sme sa mohli stretnúť už pri ASUS Sabertooh doskách. Ak ma pamäť neklame tento Armor sa v rámci ROG série prvýkrát objavil u Maximus VI Formula. Úlohou predného plátu je brániť prestupu tepla z grafickej karty k zvyšným komponentom na doske a zadný plát má zas vystužovať dosku a eliminovať prehýbanie. Marketingovým rečiam o zadnom pláte by som ešte bol ochotný veriť, pochybujem však, že predný plát skutočne plní svoj účel. Ide skôr o esteticky prvok nakoľko 99% dosiek funguje roky bez problémov bez tejto ochrany pred teplom.
BIOS
Verzia BIOSu v našom teste bola 0403. Počas testovania som nezaznamenal žiadne problémy, nestabilitu BIOSu či nekompatibilitu s našimi komponentmi.
Prostredie BIOSu je nezmenené oproti iným ROG doskám, v závislosti od modelu a verzie BIOSu sa bude líšiť iba prítomnosťou či neprítomnosťou niektorých položiek. Keďže tu sa nachádzame v najvýsostnejších vodách základných dosiek, BIOS je veľmi bohatý a poskytuje obrovské možnosti ladenia.
Časť Extreme Tweaker je časťou, kde sa bude odohrávať taktovanie. Systém ponúkne skutočne detailné možnosti ladenia.
V BIOSe nie je možné nejakým inteligentným spôsobom regulovať podsvietenie dosky, je možné ho iba vypnúť. Pre následovné zapnutie však stačí aktivovať podsvietenie cez AURA aplikáciu vo Windows a toto nastavenie "prebije" vypnutie v BIOSe.
EZ Tuning Wizard umožňuje automatické pretaktovanie systému, EZ Flash 3 zas pohodlnú aktualizáciu BIOSu, napríklad aj cez Internet.
ASUS Maximus VIII Formula – Čipset, bližší pohľad na dosku
Čipset
S novými procesormi uviedol Intel aj nový čipset Z170, ktorý predstavuje nástupcu najvyššieho mainstream čipsetu Z97.
Ako odrazový mostík pre popis nového Z170 čipsetu použijeme obrázok vyššie. Čipset oproti Z97 prináša niekoľko zaujímavých noviniek a možno len samotný čipset by stál za upgrade. Nový PCH (Platform Controller Hub) dostal výrazný upgrade v Flex I/O rozbočovači, alebo HSIO. Ten má až 26 portov oproti 18 u Z97, ktoré môžu byť ľubovoľne priradzované zariadeniam v rozličných kombináciách. PCH je s procesorom spojený 4 linkami nového rozhrania DMI 3.0, ktoré oproti DMI 2.0 u Z97 poskytuje priepustnosť 8GT/s miesto 5GT/s. Výrazne narástol počet PCIe liniek, ktoré sú najnovšieho štandardu 3.0 a je ich 20, oproti 8 PCIe 2.0 u Z97. Z toho tak môžu ťažiť viaceré zariadenia, najmä asi rýchle SSD do M.2 slotu. Čipset podporuje aj viac USB 3.0 konektorov a to konkrétne 10. U Z97 to bolo 6. Starších USB 2.0 portov nakŕmi čipset 14. SATA3 portov zostalo 6, nový je však sieťový radič od Intelu I219-V, ktorý zrejme budú výrobcovia základných dosiek často využívať.
Detaily dosky
Doska na prvý pohľad pôsobí robustným dojmom za čo môže hlavne predné a zadné oplatovanie. Predný plát je plastový, zadný poriadny, kovový. PCB dosky však taktiež nie je z papiera a tvorí ho až 8 vrstiev. Doska má klasický ATX formát.
Prvýkrát sa mi však stalo, že som nedokázal odmontovať kryty základnej dosky. Pravidelne vám ukazujem detailné zábery s rozobratými pasívmi a ukazujem všetky čipy dosky, dnešok žiaľ bude výnimkou. Neviem ako si ASUS predstavuje odtránenie krytu, no mne sa zo zadných 9 skrutiek podarilo odmontovať iba 4. Layout a výbava dosky je vo viacerých ohľadoch rovnaká s Maximus VIII Extreme a preto vás žiaľ musím odkázať pre detailné zábery na jej recenziu.
Digitálne napájanie Extreme Engine Digi+ obsahuje 10 fáz a dodá šťavu patici LGA1151. U ASUS dosiek najvyššej rady sa tradične jedná o kvalitné napájanie takže by sa nemalo stať, že nejaká fáza nevydrží extrémne pretaktovanie. Kvôli krytom, ktoré sa mi nepodarilo odstrániť si neukážeme v plnej kráse napájaciu kaskádu, no napájanie riadi digitálny napäťový regulátor Digi+. O prívod energie pre paticu sa postará jeden 8-pinový EATX 12V konektor.
Napájaciu kaskádu chladí dvojica hliníkových pasívov. Tie však vďaka spolupráci s firmou EK Water Blocks môžu byť zapojené do vodného okruhu čím zvýšite ich efektivitu. Stačí odkryť 2 gumené krytky a napojiť hadice do 1/4" závitov.
ASUS má tradične vo vyšších kategóriách dosiek geniálnu podporu chladenia. V blízkosti patice nájdeme hneď tri 4-pinové konektory pre ventilátory. 2 sú určené pre vzduchové chladenie procesora, tretí je pre vodnú pumpu. Trochu by som vytkol ich pozíciu. Vďaka robustnému chladeniu VRM a pozícii LN2 jumpera nie sú na okraji dosky a pri zapájaní konektorov v skrini s osadným vzduchovým chladičom sa veru natrápite. Spomínaný LN2 jumper využijú overclockeri s tekutým dusíkom. Po aktivácii tohto jumpera doska lepšie zvládne cold-bug a nabehne stabilne.
Dohromady je na PCB až 7 konektorov pre ventilátory, pričom všetky sú 4-pinové. Ak by to niekomu bolo málo môže si dokúpiť externú kartu pre ventilátory či OC Panel a využiť dokopy až 14 konektorov pre ventilátory! Túto prídavnú kartu a OC Panel však doska so sebou nenesie a má ho iba Maximus VIII Extreme. Ovládanie všetkých ventilátorov (aj tých pripojených cez externú kartu) je možné v BIOSe cez krivky alebo cez program Fan Xpert 3. Extreme doska obsahuje tiež 3 teplotné senzory pre meranie teplôt, ktoré je možné využiť aj na Formule nakoľko obsahuje tri 2-pinové T-Senzor konektory.
Priestor pre chladiče by mal byť vyhovujúci aj pre robustnejšie veže.
Napájanie DIMM slotov zabezpečujú 2 fázy. Doska podporuje iba DDR4 pamäte, ktoré môžu mať kapacitu najviac 64GB. ASUS deklaruje, že pri pretaktovaní doska zvládne až 3733MHz (ak to samozrejme zvládnu vaše pamäte). Podpora dual-channel konfigurácie a XMP profilov je samozrejmá. Výrobca znázorňuje dvojkanálové zapojenie aj farebne a aretačné poistky sú z jednej strany.
V blízkosti DIMM slotov je diagnostický displej a tlačidlo pre zapnutie a reset dosky. Po odkrytí krytu by sme zistili, že ide o obyčajné tlačidlá ako na iných doskách, no výrobca ich s využitím krytu šikovne zakryl tak, že pôsobia zaujímavo. Počas prevádzky sú tlačidlá navyše podsvietené takže ich viete ľahko lokalizovať.
Hlavný 24-pinový konektor napájania dosky a jeden z dvojice interných USB 3.0 konektorov natočený o 90°. V blízkosti týchto konektorov sú malé LED – pre CPU, DRAM, VGA a BOOT zariadenie. Tie sa pri spúšťaní počítača postupne rozsvecujú a zhasínajú, no ak niektorá z LED nezhasne, značí to problém s daným zariadením.
Výbava pre disky je geniálna. Klasických SATA3 portov s rýchlosťou 6Gbps má doska 8. 6 ovláda čipset Intel Z170, zvyšné 2 (čierne) má na starosti ASMedia radič ASM1061. U tých nie je možné využiť Intel Smart Response technológiu či RAID polia. Okrem toho doska poskytuje aj 2 SATA Express sloty s rýchlosťou 10Gbps. Tie sú samozrejme kombinované so SATA portami takže pri využití oboch SATA Express prídete o 4 SATA3 porty. Podstatným konektorom je U.2 port s podporou NVMe rozhrania, ktorý vďaka štvorici PCIe 3.0 liniek poskytne rýchlosť až 32Gbps.
Jedna časť predného krytu je našťastie izolovaná od zvyšku a po odskrutkovaní jednej skrutky sa dá odmontovať. To je len dobre nakoľko sa pod týmto krytom schováva M.2 slot s M zámkou, ktorý taktiež poskytne rýchlosť 32Gbps vďaka 4 PCIe 3.0 linkám. M.2 slot podporuje ako SATA tak PCIe režim a vložíte do neho disky dlhé 42, 60, 80 a 110mm. Tento slot zdieľa PCIe linky s U.2 slotom a jedným SATA Express slotom z čoho vyplýva, že súčasne môžete využiť iba 1 z týchto rozhraní naraz.
Pasív nad PCH obsahuje oko typické pre ROG sériu a toto logo je navyše podsvietené. Podsvietenie je možné regulovať cez AURA softvér. Na fotke vpravo vidieť podsvietenie v akcii. Zaujímavé je, že podsvietenie pokračuje vo svojej činnosti aj po vypnutí počítača kedy svieti naďalej farbou a režimom, ktorý ste mu nastavili.
Spodný okraj poskytne konektor pre pripojenie k počítačovej skrini, 4-pinový konektor pre systémový ventilátor, ROG EXT konektory pre pripojenie OC panelu, interný USB 2.0 a USB 3.0 konektor, vymeniteľný čip s BIOSom, MemOK! tlačidlo pre nastavenie bezpečných hodnôt RAM, ďalší 4-pinový konektor pre systémový ventilátor, RGB LED header a AAFP konektor pre vyvedenie zvuku na predný panel skrinky. Cez RGB LED header je možné pribaleným káblom pripojiť k doske externý LED pás a regulovať aj jeho svietenie cez AURA softvér. V špecifikáciach môžete vidieť, že doska nesie 2 interné USB 2.0 konektory, no pri pohľade na spodný okraj vám druhý USB 2.0 nemusí hneď udrieť do očí. Avšak skutočne tam je. Jedna časť ROG_EXT konektora totiž môže byť využitá aj ako USB 2.0 konektor.
Zvukovú časť SupremeFX 2015 zakrýva taktiež kryt, takže vám znou nemôžem ukázať jej jednotlivé časti. Pre zvedavcov ponúkam opäť recenziu Maximux VIII Extreme, ktorá obsahuje úplne totožnú zvukovú časť. Neďaleko zvukovej časti narazíme aj na I/O čip Nuvoton NCT6793D.
A ideme na sloty pre grafické karty. Dlhé PCIe 3.0 x16 sloty poskytne doska 3. Prvé 2 dostavajú PCIe linky z procesora a poskytnú rozloženie buď x16 alebo x8/x8. Tretí dlhý PCIe sloty má maximálne 4 linky z čipsetu. Tento slot zároveň zdieľa 2 linky s dvojicou SATA3 slotov a natívne pracuje v režime x2. Ak sa prepne do x4 režimu prídete o 2 SATA porty. Doska podporuje nVidia 2-Way/Quad SLI konfiguráciu alebo AMD 3-Way/Quad CrossFireX zapojenie kariet.
Krátke PCIe 3.0 x1 sloty poskytne doska taktiež 3 a všetky sú otvorené pre príjem dlhších kariet. To je síce pekné, no predný kryt dosky vám aj tak neumožní osadiť dlhšie karty do PCIe x1 slotov. Ak ich chcete teda využiť, musíte kryt zhodiť čo je trochu nedomyslené a to o to viac, že podobne ako ja nemusíte mať šťastie a kryt sa vám vôbec nepodarí odstrániť.
Medzi rozširujúcimi slotmi sa podľa manuálu ukrýva TPU čip, iROG čip, LED pre podsvietenie a deličky PCIe liniek. Manuál neprezrádza o aké deličky sa jedná, s 99,9%-nou pravdepodobnosťou však pôjde o ASMedia ASM1480.
V oblasti medzi paticou a PCIe slotmi je pod krytom aj ASMedia mostík ASM1184e, ktorý z jednej PCIe linky vyrobí 4 a sieťový čip Intel I-219V. K tomu poskytuje ASUS taktiež zaujímavý softvér pre optimalizovanie a prideľovanie sieťovej prevádzky Game First IV, ktorý vie najnovšie aj spájať priepustnosť z viacerých rozhraní (napr. Wi-Fi + Ethernet). Neďaleko sieťového čipu je ďalší konektor pre systémový ventilátor, T_senzor konektor, LED pre podsvietenie a KeyBot čip pre programovanie klávesníc.
Za I/O panelom sa nachádza radič ASM1042, ktorý obsluhuje dvojicu USB 3.0 portov a k doske je pripojený dvojicou PCIe liniek. Pod krytom je aj prevodník ASM1442K a radič Intel Alpine Ridge (DSL6540), z ktorého je vyvedená dvojica USB 3.1 portov. ASUS to síce trochu nepochopiteľne nespomína, no vďaka tomuto čipu je na doske zabezpečená aj podpora Thunderbolt 3 s rýchlosťou 40Gbps (reálne to bude menej nakoľko radič Alpine Ridge je s doskou spojený štvoricou PCIe liniek, ktoré poskytnú rýchlosť 32Gbps).
Zadný panel nemôže sklamať snáď nikoho. Takže zľava doprava: tlačidlo pre vymazanie CMOS, USB BIOS Flashback tlačidlo pre aktualizovanie BIOSu bez CPU či RAM, modul s dvojicou antén a podporu Wi-Fi 802.11a/b/g/n/ac a Bluetooth 4.1, DisplayPort 1.2, HDMI 1.4b, 4x USB 3.0, gigabitový RJ-45, USB 3.1 typ A, USB 3.1 typ C, dvojica USB 3.0 portov (horný podporuje KeyBot II funkciu, spodný zas USB BIOS Flashback) a nakoniec 5 pozlátených audio jack výstupov s optickým S/PDIF.
ASUS Maximus VIII Formula – Testovacia zostava, metodika, výsledky
Testovacia zostava
Testovacia zostava je zložená z procesora Intel Core i7-6700K (Skylake), ktorý má aj odomknutý násobič. Procesoru sekunduje 16GB DDR4 RAM pamätí od Crosair s označením CMK16GX4M4A2800C16. Ako grafickú kartu využívame integrované riešenie od Intelu v podobe Intel HD 530. Rýchlym úložiskom je SSD ADATA Premier SP910SS s kapacitou 256GB. Chladenie procesora zabezpečuje Brocken ECO od Alpenföhn. Celú zostavu poháňa zdroj Antec VP550F s účinnosťou 80 Gold.
procesor | Intel Core i7-6700K@4GHz |
RAM | 4 x 4GB DDR4 Crosair Vengeance LPX |
SSD | ADATA Premier SP910SS 256GB |
grafiká karta | integrovaná v procesore |
| zdroj | Antec VP550F |
chladič CPU | CoolerMaster Nepton 240M |
skrinka | Antec Three Hundred Two |
operačný systém | 64-bitový Microsoft Windows 8.1 Pro |
Základnú dosky testujeme so 4-jadrovým procesorom Intel Core i7-6700K (Skylake) s funkciou HyperThreading. Základný takt procesora je 4GHz, v skutočnosti však na tejto hodnote pracuje málokedy a takt sa pohybuje okolo hodnoty 4,1Ghz. S Turbom je možné dosiahnuť až 4,2GHz. 16GB (4x4GB) pamätí od Crosair zapojených v dual-channel beží na takte 2133MHz s časovaním 15-15-15-36 a dobou obnovenia 2T. Tieto pamäte majú až 2 XMP profily, pričom frekvencia pri prvom je 2800MHz a pri druhom až 3000MHz. Vzhľadom na to, že oficiálna podpora zo strany čipsetu je 2133MHz tak testujem na tejto frekvencii.
Metodika
Každú základnú dosku postupne podrobíme testom v niekoľkých benchmarkoch. Pamäťovú priepustnosť testujeme v programe AIDA64 Extreme vo verzii 5.20.3400. Postupne v tomto programe preveríme čítanie, zápis, kopírovanie a čakaciu dobu pamäte. Procesor otestujeme pomocou benchmarku Cinebench R15 a prevodu videa v x.264 FHD Benchmark vo verzii 1.0.1. Ďalším testom je kompresia v zabudovanom benchmarku v programe WinRAR 5.10. Rýchlosť SATA a USB rozhraní testujeme pomocou programov CrystalDiskMark 3.0.3b (sekvenčná rýchlosť) a HD Tune vo verzii 2.55 kde nás zaujíma priemerná rýchlosť. Pri testoch USB rozhraní používame rýchly USB 3.0 kľúč SanDisk Cruzer Extreme 16GB. Všetky testy prebiehajú na danej testovanej doske s najaktuálnejším BIOSom, ktorý v danej chvíli bol k dispozícii.
Teploty VRM obvodov a PCH meriame digitálnym laserovým teplomerom Voltcraft IR-280. Merania sú vždy 2 ako pre PCH tak aj pre VRM - teplota v pokoji (idle) je odčítaná po 10 minutách po zapnutí zostavy, teplotu v záťaží (load) získame po 10-minútovej prevádzke testu Prime95 64-bit (nastavenie Small FFT). Zaznamenáva sa vždy najvyššia teplota nemeraná na danom segmente. Prievan v skrini robí dvojica systémových ventilátorov (1 x 140mm + 1 x 120mm).
Výsledky

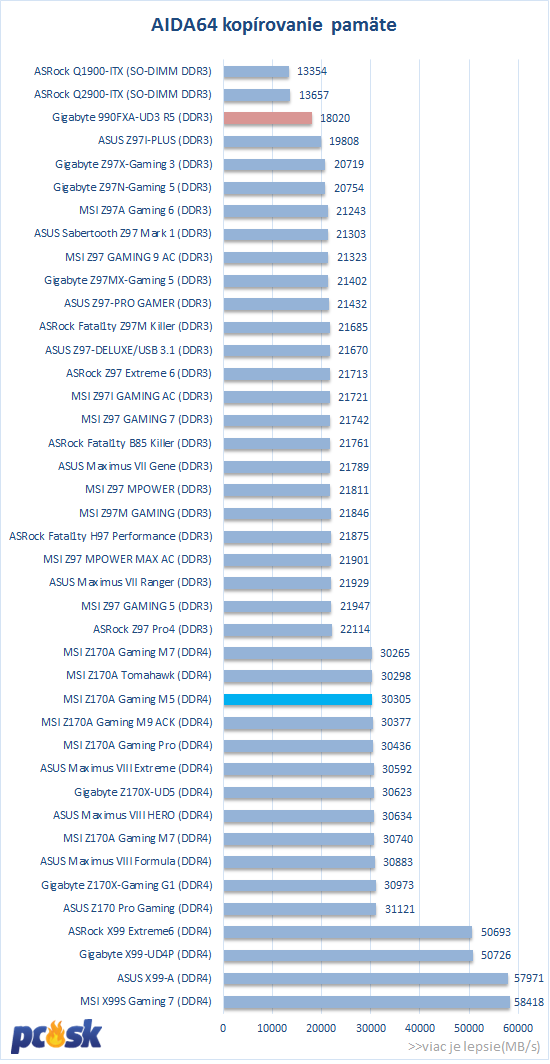

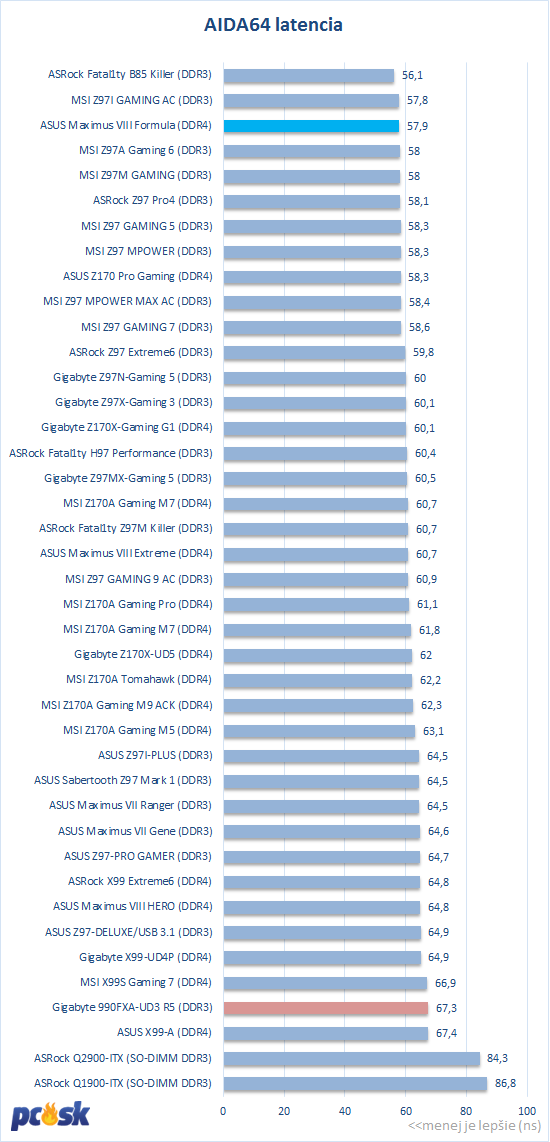

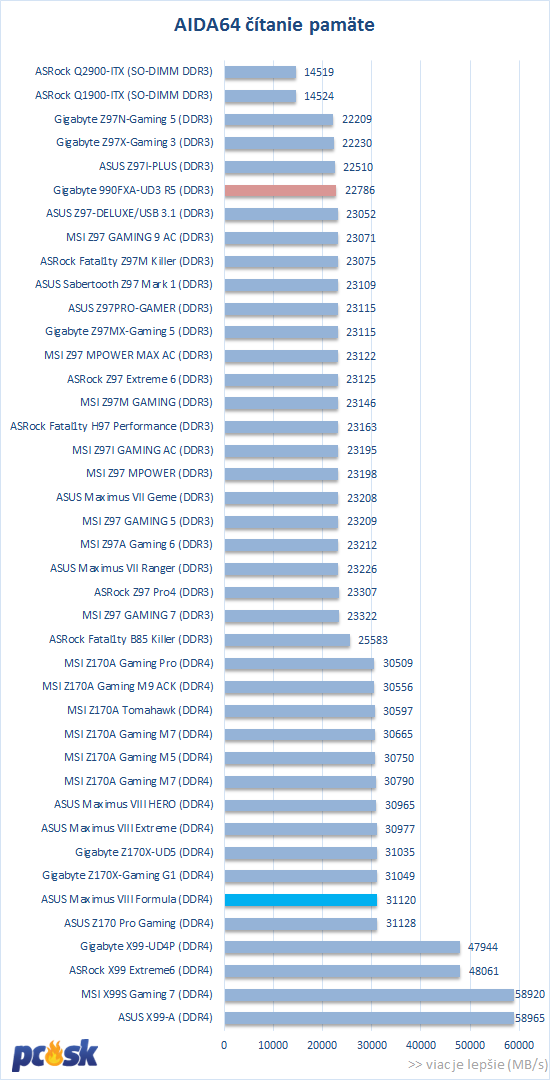

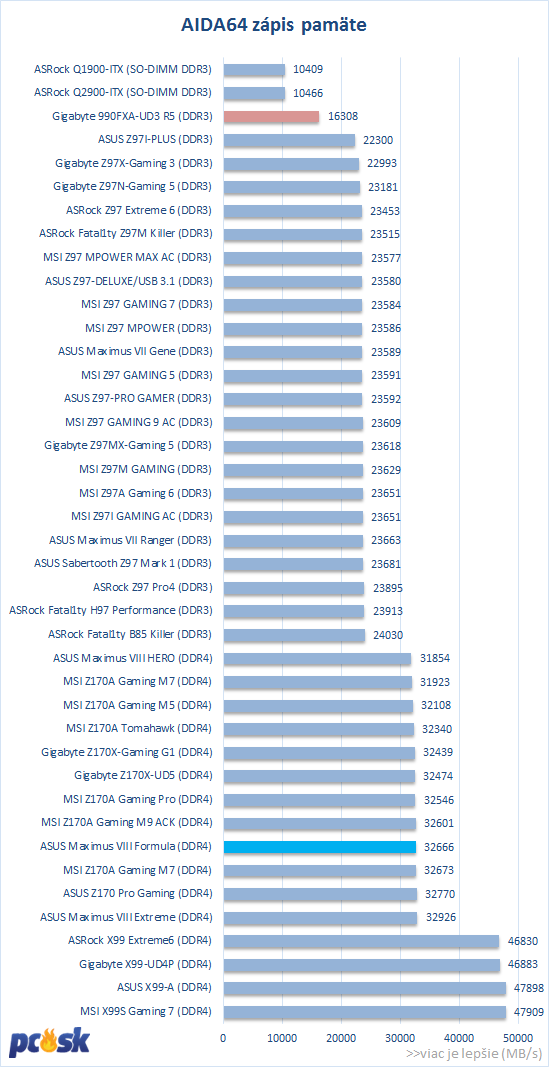

Testy pamätí
K výsledkom pamäťovej priepustnosti nemám čo dodať.

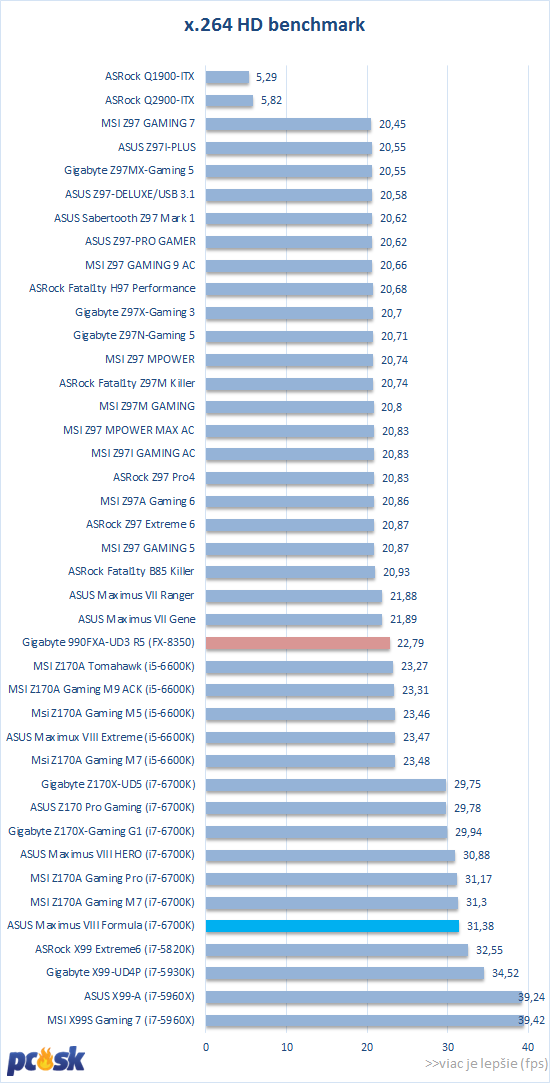

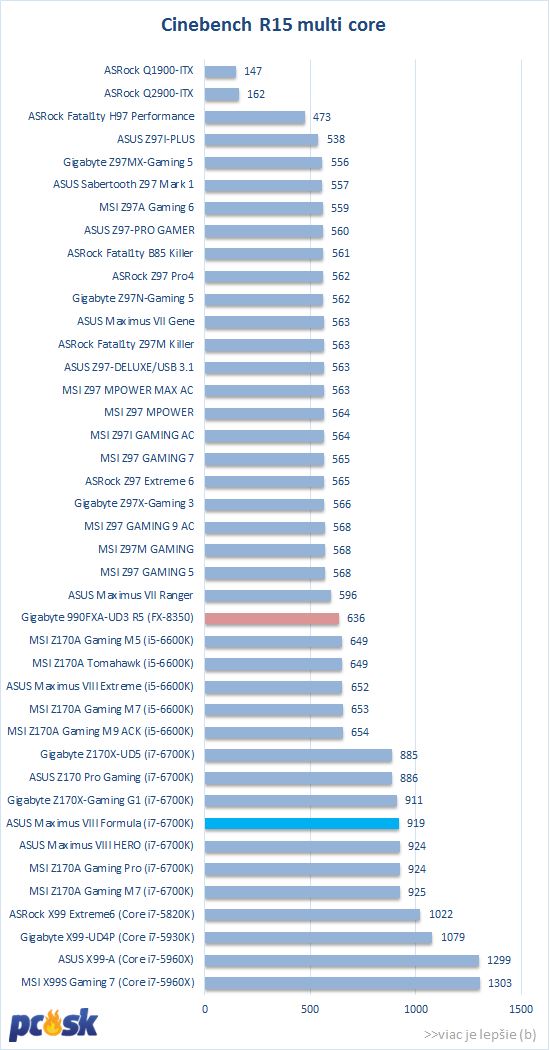

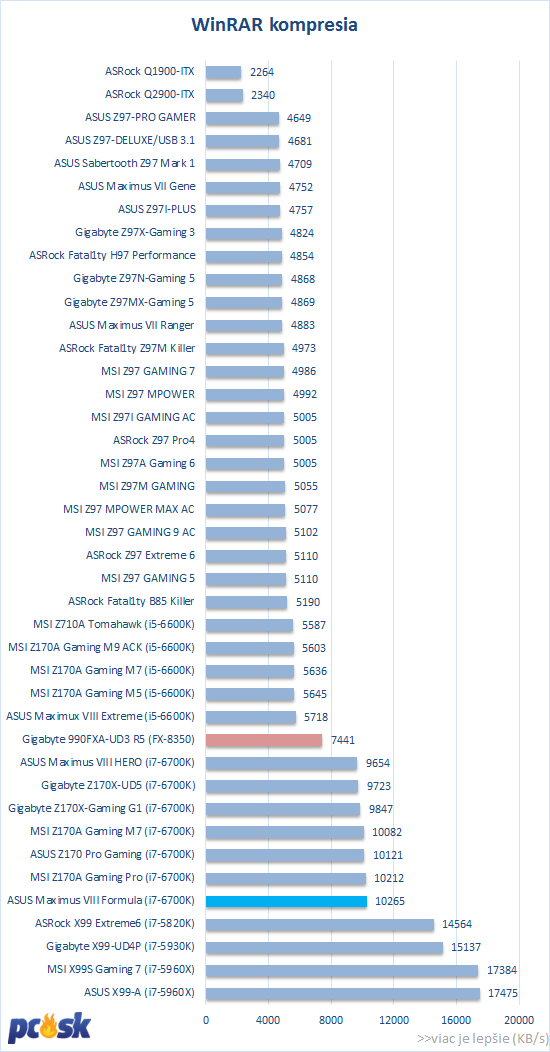

Testy procesora

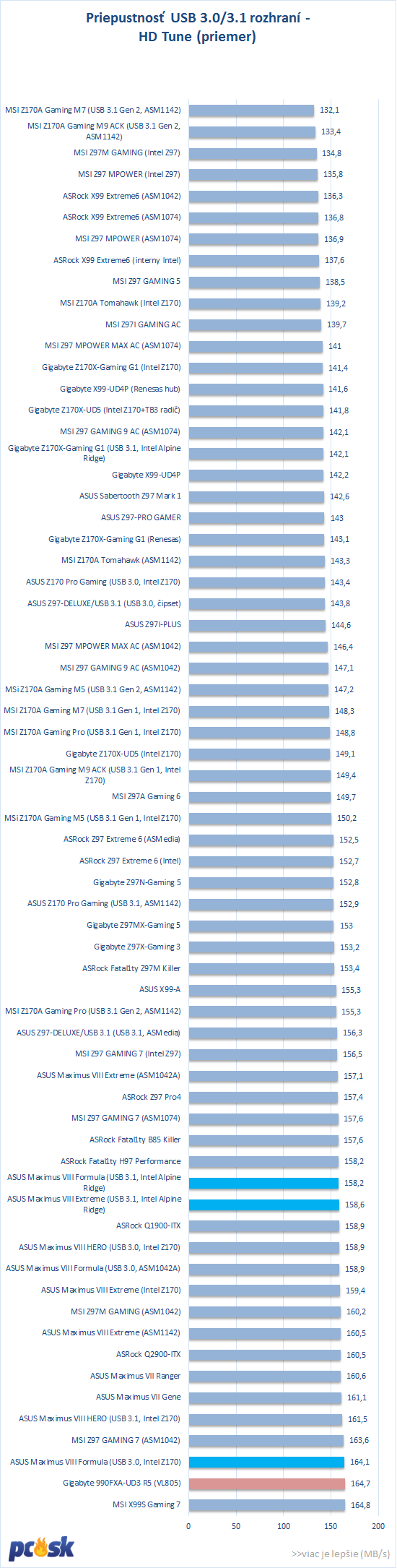

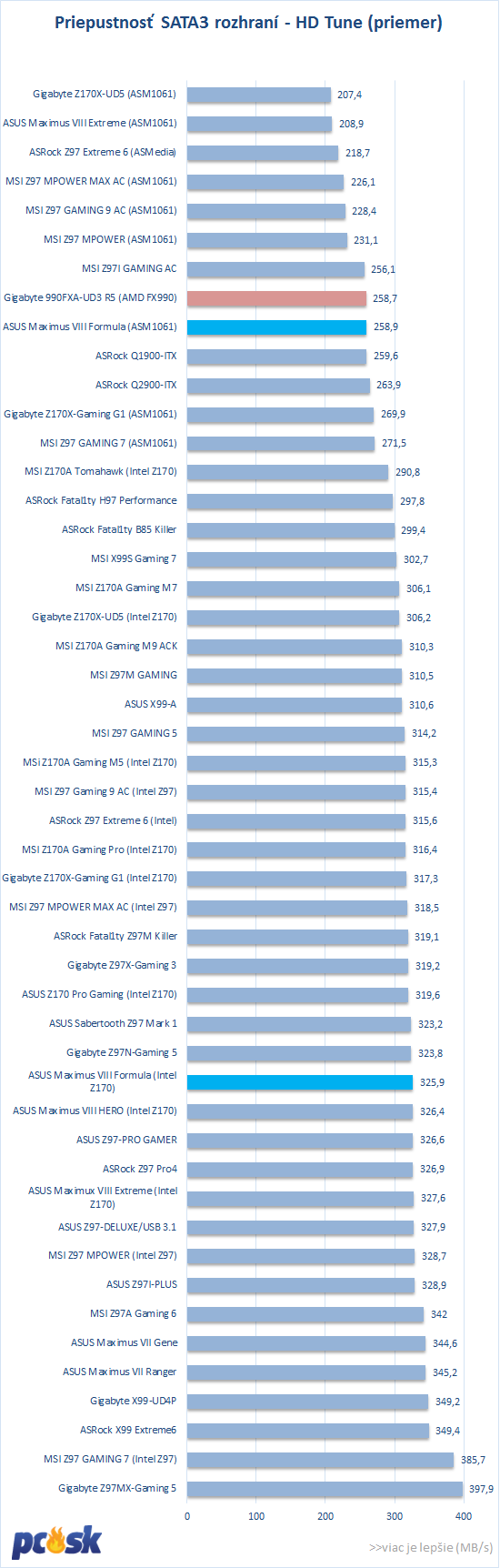

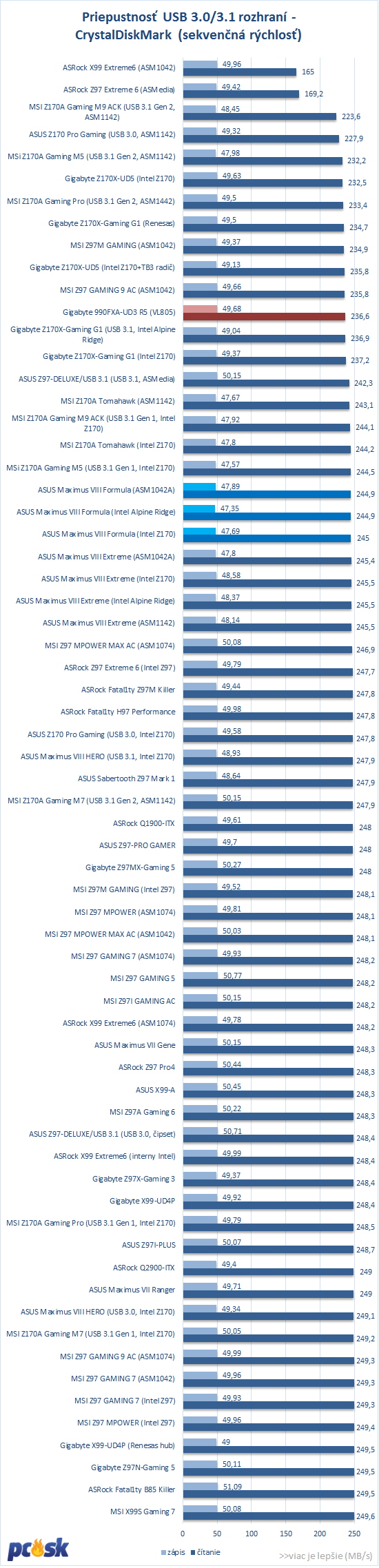

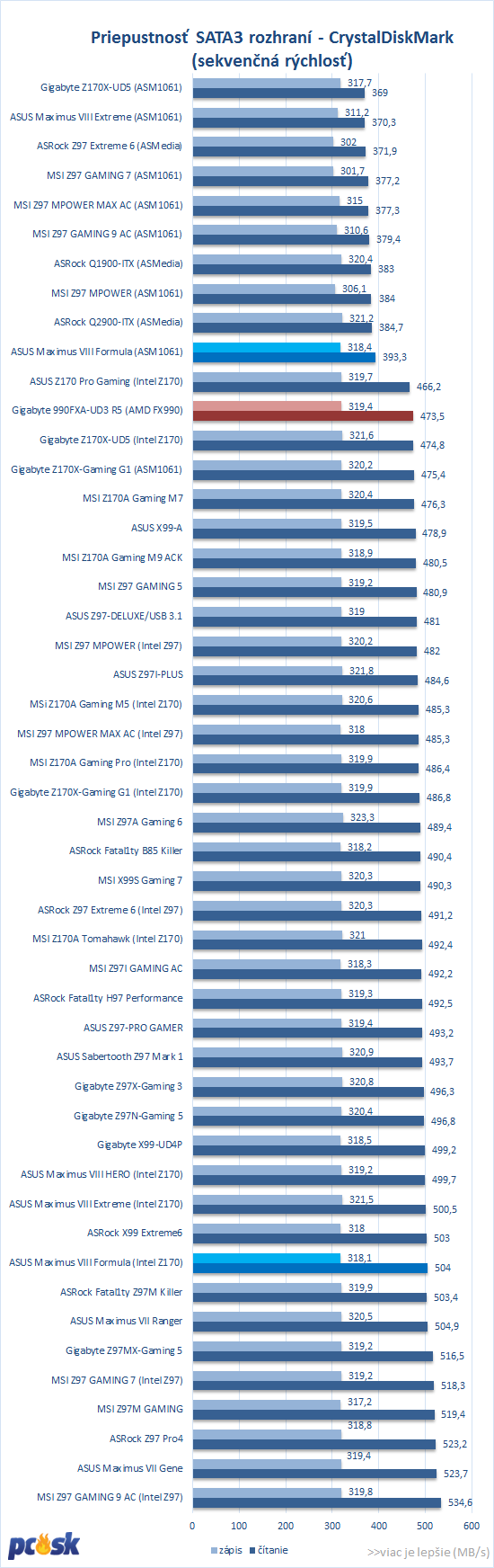

Testy rozhraní
ASUS Maximus VIII Formula – Pretaktovanie, teploty

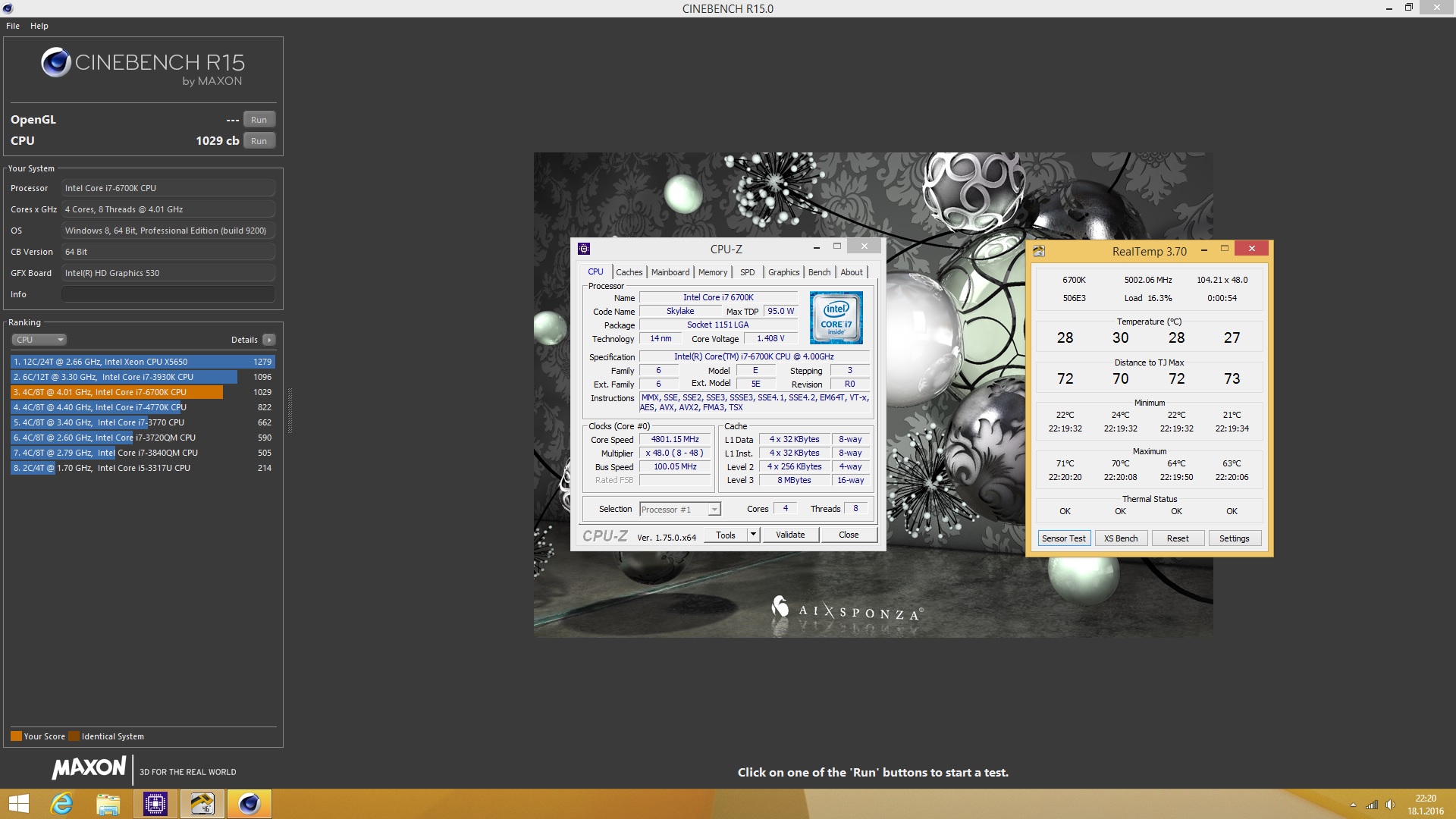

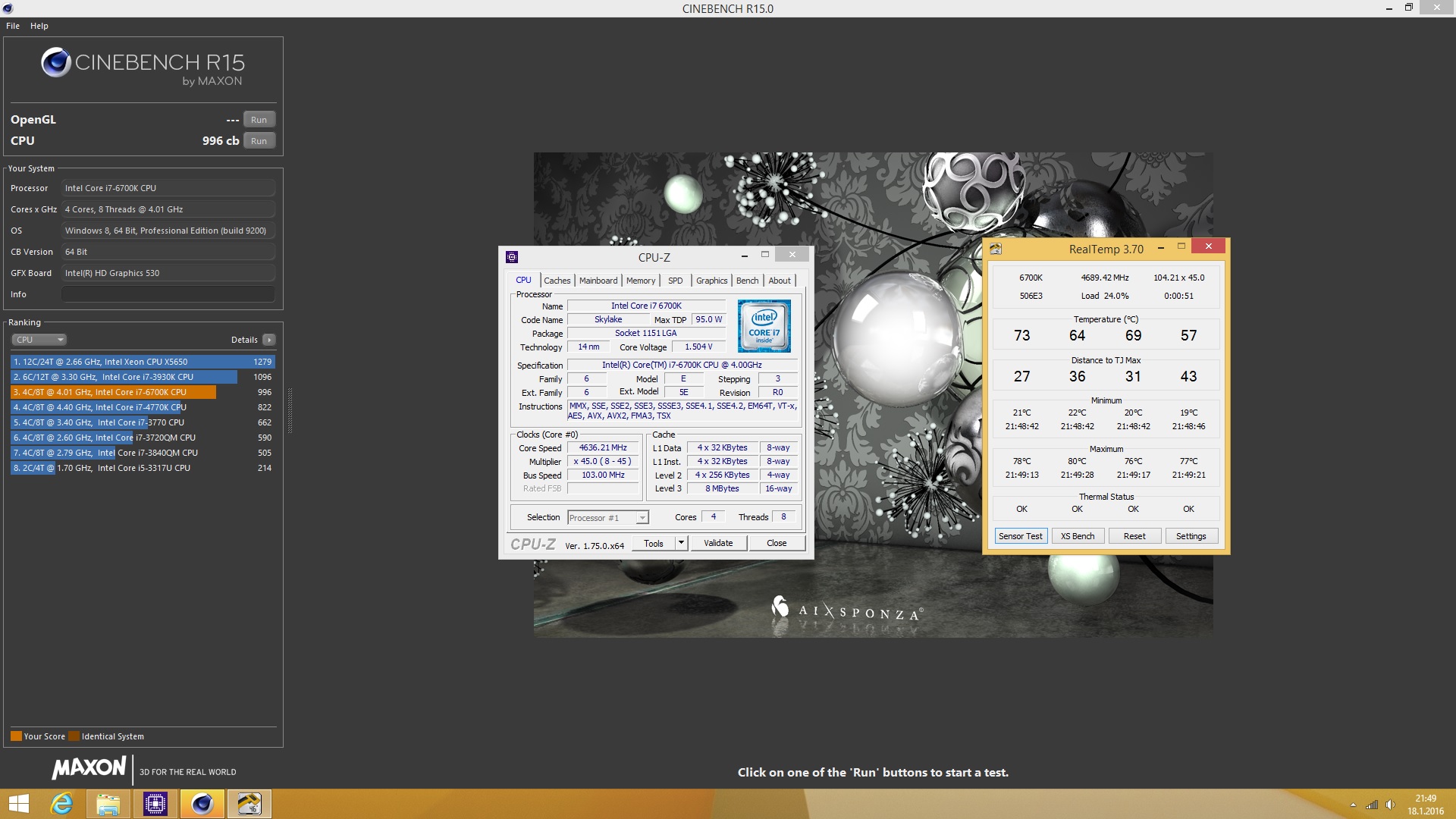

Pretaktovanie
Hoci je doska z hernej ROG série nezľakne sa ani extrémneho pretaktovania a pre tento účel je vybavená niektorými predtým spomenutými funkciami. Ja som taktoval procesor Intel Core i7-6700K klasickým spôsobom bez použitia tekutého dusíka a najviac sa mi podarilo vytĺcť z procesora takt 4,8GHz pri napätí 1,36V. Takto pretaktovaný procesor dosiahol v benchmarku Cinebench R15 skóre 1029b čo je oproti základným 919b nárast o 12%. Pekné.
Doska má aj niekoľko funkcií pre automatické pretaktovanie ako napríklad EZ Tuning Wizard. Tento sprievodca nastavil v mojom prípade násobič procesora na x45 a BCLK na 103MHz, vďaka čomu bol výsledný takt 4635MHz. Napätie však bolo nastavené na veľmi vysokú hodnotu 1,472V čo je úplne zbytočné až nebezpečné a nie som si istý, či systém vykazoval správne napätie. Toto napätie však všade ukazoval BIOS aj diagnostické programy vo Windows. EZ Tuning Wizard nastavil pre DDR4 XMP2 profil a pracovali teda na frekvencii 3GHz. V tomto prípade skóre v Cinebench R15 poskočilo na 996b, čo je nárast o 8,3%. Funkcia tak aj absolútne neskúseným používateľom dokáže priniesť pekný výkon navyše zadarmo, ale vysoké napätie sa mi rozhodne nepáčilo.
Iné automatické funkcie automatické pretaktovania vedú cez TPU I a TPU II. V prípade TPU I sa nejedná prakticky o žiadny výkonnostný nárast nakoľko systém nastavil násobič pre každé jadro inak: 43, 42, 41, 41. Frekvencia RAM bola pohnaná na 2666MHz. TPU II priniesol takmer totožný výkonnostný nárast ako EZ Tuning Wizard. Systém nastavil násobič CPU na x46, BCLK nezmenené, napätie 1,328V, RAM 2666MHz. Skóre v Cinebench bolo 991b.
Rozsahy napätí a ich kroky
- BCLK: 40MHz - 650MHz (0,01Hz)
- frekvencia RAM: 800MHz - 4266MHz
- CPU Core Voltage Override: 0,6V - 1,7V (0,005V)
- DRAM Voltage: 1V - 2V (0,005V)
- CPU VCCIO Voltage: 0,7V - 1,8V (0,0125V)
- CPU System Agent Voltage: 0,7V - 1,8V (0,0125V)
- PLL Termination Voltage: 0,360V - 2,1V (0,01V)
- GPU Graphics voltage Override: 0,6V - 1,7V (0,005V)
- PCH Core Voltage: 0,7V - 1,8V (0,0125V)
- CPU Standby Voltage: 0,8V - 1,8V (0,00625V)
- CPU Core/Cache Boot Voltage: 0,6V - 1,7V (0,005V)
- DMI Boot Voltage: 0,3V - 1,9V (0,01V)
- Core PLL Boot Voltage: 0,7V - 1,6V (0,00625V)
- CPU System Agent Boot Voltage: 0,7V - 1,8V (0,0125V)
- CPU VCCIO Boot Voltage: 0,7V - 1,8V (0,0125V)
- DRAM VTT Voltage: 0,5V - 1,3V (0,00625V)
- VPPDDR Voltage: 1,865V - 2,5V (0,005V)
- DMI Voltage: 0,3V - 1,9V (0,01V)
- Core PLL Voltage: 0,7V - 1,6V (0,00625V)
- Internal PLL Voltage: 0,9V - 1,845V (0,015V)
- Eventual DRAM Voltage: 1V - 2V (0,005V)
- Eventual CPU Standby Voltage: 0,8V - 1,8V (0,00625V)
- Eventual PLL Termination Voltage: 0,360V - 2,1V (0,01V)

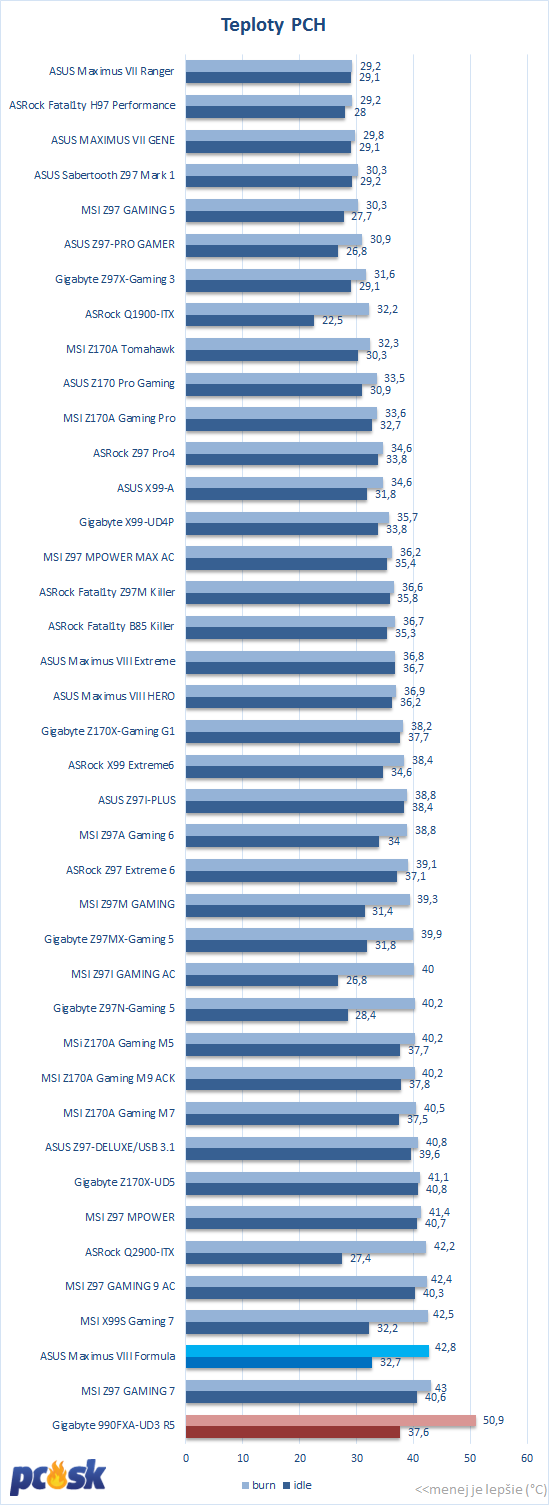

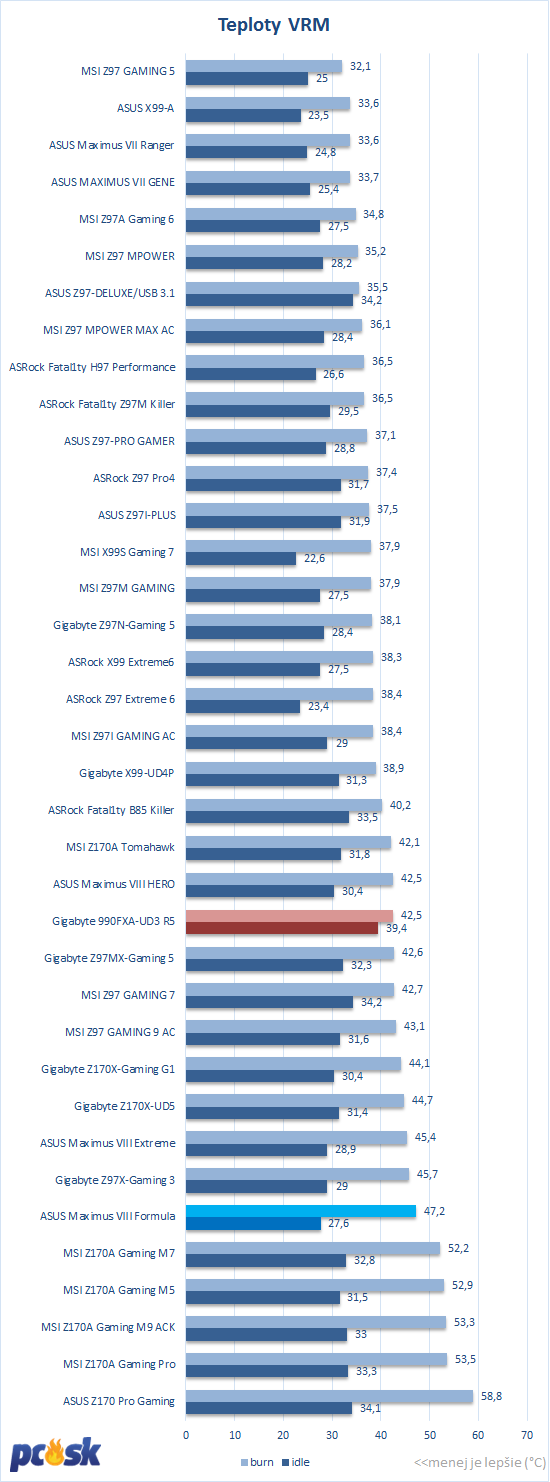

Teploty
Pasívy odvádzajú dobrú robotu a nedovolia prehrievanie systému. Skúšal som dlhodobé zaťaženie cez program Prime95 pri pretaktovaní 4,8GHz a napätí 1,36V a ani vtedy sa systém nezložil a teploty pasívov nad VRM dosahovali maximálne 55°C. Nie je to málo, takto však dlhodobo dosku nebude nikto prevádzkovať.
ASUS Maximus VIII Formula – Zhodnotenie a záver
Takže dnes je to Formula. Doska podobná Extreme doske a to nie len cenou, ale aj výbavou. Čo je na tejto doske skvelé je zjavné – množstvo USB portov, SATA, M.2 či dokonca U.2. Poteší kvalitné digitálne napájanie a možnosť chladiť MOSFETy vodou. Kvalitná zvuková časť, rýchly sieťový čip či nejaké tie tlačidlá na doske sú v takejto cenovej hladine samozrejmosťou.
Hráčov poteší pribalený softvér, ktorý má ASUS tradične parádny. AlSuite 3 pre taktovanie dosky, Fan Xpert 3 pre ovládnutie všetkých ventilátorov, Game First IV pre ladenie sieťovej prevádzky, Sonic Studio II pre nastavenie zvuku a AURA pre ovládnutie podsvietenia. Je toho veľa čo ASUS po softvérovej stránke ponúka a perfektný je aj BIOS.
Samotné podsvietenie je vec vkusu. Osobne som nikdy nebol zástancom takýchto „kolotočarin“ no myslím, že ASUS to na Formule neprehnal a podsvietenie je aj vďaka prednému plátu tlmené a decentné. Páčia sa mi aj bohaté možnosti regulovania a možnosť pripojiť externý LED pás. Podobne lákavo vyzerá podsvietenie na doskách Carbon od MSI, na ktoré sa zrejme niekedy vo februári/marci tiež pozriem.
Maximus VIII Formula Stojí od 370€ a ide tak o extrémne drahú dosku s mainstream čipsetom Intel Z170. Buďme teda rozmaznaní a vytknime doske aj tie najmenšie nedostatky. Keď to porovnám s doskou Maximus VIII Extreme, niečo sa predsa len nájde. Doska Extreme sa predáva za cenu asi 420€, no obsahuje v sebe už externú kartu pre ventilátory a najmä OC Panel II, ktorý sa samostatne predáva asi za 110€. Matematikou zo základnej školy tak vidíme, že jednoznačne cenovo výhodnejšie vyjde doska Extreme, ktorá navyše oproti Formule ponúka dvojicu BIOSov, meracie body napätia a drobné rozdiely v USB ponuke a PCIe slotoch. Ušetriť 50€ a vraziť to do iného komponentu nie je zlý nápad, no ak to s pretaktovaním myslíte úplne vážne, choďte radšej rovno do Extreme dosky. V opačnom prípade vám v pohode postačí aj Maximus VIII Hero prípadne Maximus VIII Ranger, ktoré stoja výrazne menej. Formula nie je vôbec zlá, ale akosi mi uniká jej postavenie na trhu a obávam sa, že svetielka to nevytrhnú.
Nie najlepší názor mám na predný kryt dosky, ktorý bráni zasunutiu kariet do otvorených PCIe x1 slotov. Túto možnosť využije asi 1% obyvateľov planéty, ale jednoducho mi vadí tá logika "dajme tam otvorené sloty, ale znemožnime ich využitie krytom". Navyše, v mojom prípade sa mi vôbec po prvýkrát nepodarilo odmontovať kryt, čo však nemožno generalizovať a možno išlo o chybu kusu, alebo mňa.
ASUS Maximus VIII Formula | |
Plusy | Mínusy |
- kvalitné digitálne napájanie CPU - možnosť vodného chladenia VRM - elegantné podsvietenie s bohatými možnosťami ladenia a možnosťou zapojenia externého LED pásu, ktorý je tiež možné regulovať - zvuková časť SupremeFX 2015 - prehľadný BIOS s bohatými možnosťami - pribalený softvér ako AlSuite 3, Fan Xpert 3, AURA... - Thunderbolt 3 a USB 3.1 typu C vďaka Intel Alpine Ridge - Wi-Fi/Bluetooth modul v balení - tlačidlo pre reset BIOSu a USB BIOS Flashback na zadnom paneli - 32Gbps U.2 slot s podporou NVMe priamo na doske - až 7 konektorov pre ventilátory na doske | - cenovo výhodnejšie sa oplatí Maximus VIII Extreme
|
Testovaciu vzorku základnej dosky Maximus VIII Formula zaslala spoločnosť ASUS.
