Súboj troch GeForce GTX 670: ASUS, GIGABYTE, MSI

V dnešnej recenzii sa pozrieme na trojicu nereferenčných GeForce GTX 670 z dielne ASUS, GIGABYTE a MSI. Pretaktované edície s výkonom GeForce GTX 680. Ktorá z nich bude výkonnejšia, tichšia a ktorá ponúkne vyššie OC možnosti?

GeForce GTX 670 Round-Up - Úvod

Referenčná verzia GeForce GTX 670 zaostáva za najrýchlejším modelom GeForce GTX 680 vďaka agresívnejšiemu turbo taktu len niekoľko percent. Svojím pomerom cena/výkon je ale omnoho zaujímavejšou voľbou. Hlavne jej pretaktované verzie, ktoré dorovnávajú výkonnejší model. V dnešnom teste sa pozrieme na výkon troch takýchto Keplerov od spoločnosti ASUS GeForce GTX 670 DirectCUII TOP, GIGABYTE GeForce GTX 670 OC a MSI GeForce GTX 670 Power Edition.

Tieto highendové modely GeForce GTX 670 sú už od výroby slušne pretaktované a ich jadro GK104 pracuje na vyššej frekvencii ako maximálne stabilný takt, ktorý sme dosiahli u referenčnej verzii GeForce GTX 670. Tá nepodporuje zmenu napätia a ako uvidíte v sekcii o pretaktovaní ani dve z dnes testovaných kariet.

Rozdiely vo výkone nebudú veľké (skôr žiadne), pretože všetky tri GeForce GTX 670 pracujú v záťaži na veľmi podobných frekvenciách. Karty od GIGABYTE a MSI si vo väčšine prípadoch držali frekvenciu 1215MHz, kým verzia od ASUS frekvenciu 1228MHz. Výrobcami dané špecifikácie nájdete nižšie tabuľke:

Zaujímavejším porovnaním budú ich prevádzkové vlastnosti, hlavne čo sa týka hlučnosti ich nereferenčných chladičov.



Najväčší počet napájacích fáz (8) má nereferenčný plošný spoj od ASUSu. GeForce GTX 670 od GIGABYTE využíva referenčný dizajn GeForce GTX 680, avšak už s 1x8pin a 1x6pin konektormi a navyše má osadené všetky fázy pre napájanie jadra (dokopy 7fáz). Doska od MSI má sedem napájacích fáz a o napájanie sa stará dvojica 6pin konektorov. Spoločnou črtou týchto kariet je osem 2Gib GDDR5 Hynix pamäťových modulov H5GQ2H24AFR-R0C.

GeForce GTX 670 Round-Up - Technické detaily

Zhrnutie technických parametrov (teoretické hodnoty) v nasledujúcej tabuľke.

GeForce GTX 670 Round-Up - Testovacia zostava

Do našej testovacej zostavy s doskou Asus P8P67 Deluxe (recenzia) sme osadili procesor Core i7 2600k (recenzia), ktorý je pretaktovaný a výsledky by nemal ovplyvniť bottleneck z jeho strany. Ako zdroj je použitý nadpriemerne vybavený Enermax MaxRewo 1350W (preview). Každá grafická karta je otestovaná vždy s novou inštaláciou operačného systému, po ktorej sú následne nahodené posledné updaty a ovládače.

Testované grafické karty a použité ovládače:

• AMD Radeon HD 7950 (800/1.250 MHz, 3 GiB GDDR5) @ 12.4 WHQL
• AMD Radeon HD 7970 (925/1.375 MHz, 3 GiB GDDR5) @ 12.4 WHQL
• ASUS GeForce GTX 670 DirectCU II TOP (1.058/1.502 MHz, 2 GiB GDDR5) @ 301.42
• GIGABYTE GeForce GTX 670 OC (1.032/1.502 MHz, 2 GiB GDDR5) @ 301.42
• MSI GeForce GTX 670 Power Edition (1.019/1.502 MHz, 2 GiB GDDR5) @ 301.42
• nVidia GeForce GTX 670 (915/1.502 MHz, 2 GiB GDDR5) @ 301.33 WHQL

Za poskytnutie procesora Core i7 2600k ďakujeme spoločnost Intel

Za poskytnutie matičnej dosky Asus P8P67 Deluxe ďakujeme spoločnost Asus

Za poskytnutie zdroja Enermax MaxRevo 1350W ďakujeme spoločnosti Enermax

Za poskytnutie 30" LCD monitora SyncMaster 305T+ ďakujeme spoločnosti SAMSUNG

Za poskytnutie benchmarku 3DMark 11 ďakujeme spoločnosti Futuremark

GeForce GTX 670 Round-Up - Metodika testovania

Herné testy prebiehajú vždy s maximálne možnými detailami a to v troch rozlíšeniach: 1.680 x 1.050, 1.920 x 1.200, 2.560 x 1.600. Vyhladzovanie hrán a filtrovanie textúr je, pokiaľ to menu hry umožňuje, nastavené priamo v ňom. Ak nie, tieto nastavenia sú vynútené priamo v ovládačoch grafických kariet. Pre minimalizovanie nepresnosti je každá testovaná scéna premeraná v troch pokusoch, ktoré sú zaznamenané pomocou programu FRAPS.

S novými hrami, hlavne pre tie s deferred renderingom, sme sa rozhodoli vyradiť merania s 8xMSAA. Tie hry, ktoré to umožňujú, budú odteraz pretestované v najvyššej kvalite obrazu za použitia režimu 4xMSAA a tie s DR so zapnutým MLAA/FXAA. Celkový výkon grafických kariet už nebudeme rozdeľovať na režimy 4x/8xMSAA, ale len na základe použitého rozlíšenia.

Ovládače

Ovládače grafických kariet sú nastavené podľa dole priložených screeshotov (okrem série HD 6xxx, pri ktorej používame filtrovanie textúr v režime High Quality).

GeForce GTX 670 Round-Up - 3DMark 11, Unigine Heaven, Luxmark

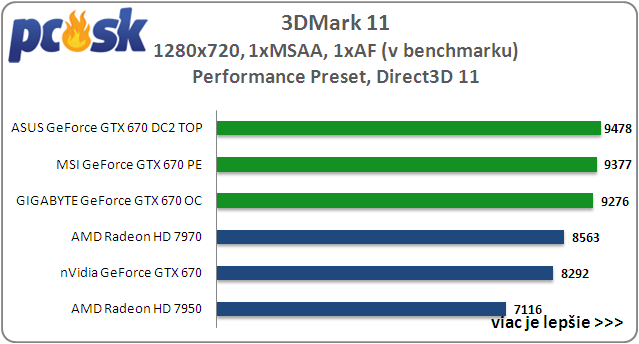

3DMark 11

3DMark 11 od spoločnosti Futuremark je posledná verzia veľmi obľúbeného benchmarku, ktorá v porovnaní so staršou verziou Vantage prináša podporu nových funkcií najnovšieho Direct X API od Microsoftu, konkrétne Direct3D 11 (teselácia, DC 5.0 a multithreading). Prepracovaný je aj test fyziky, v ktorom bol PhysX nahradený open-source Bullet Physics. Grafické karty sme testovali v režime Extreme Preset, ktorý z troch prednastavených režimov predstavuje svojím nastavením najvyššiu záťaž kladenú práve na grafickú kartu a v menej náročnom Performance Presete. Pre Extreme Preset je definované rozlíšenie 1920x1080 so zapnutým 4xMSAA a 16xAF. Pre Performance preset to je 1280x720 1xMSAA a 1xAF.

Performance   Extreme

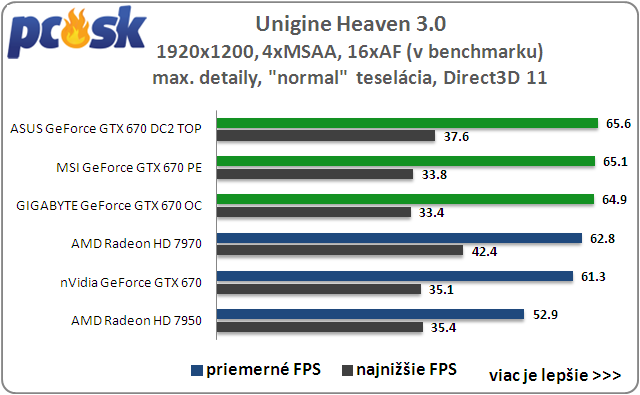

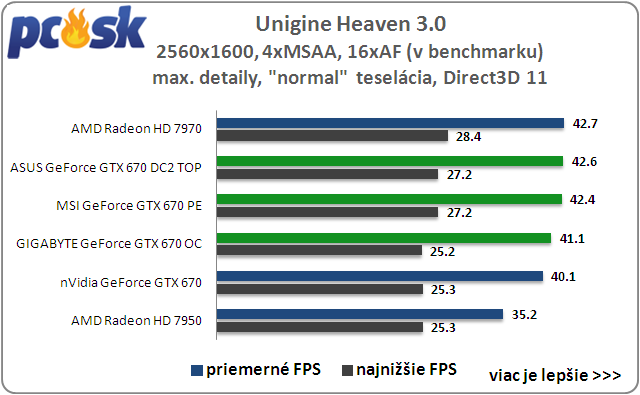

Unigine Heaven

Unigine Heaven bol pri svojom uvedení vôbec prvý syntetický benchmark využívajúci možnosti Direct3D 11 rozhrania. Okrem neho obsahuje podporu pre D3D 9, 10 ,11 a od verzii 2.1 aj OpenGL 4.0. Najvýraznejšou časťou tohto syntetického testu je hardvérová teselácia. Tej sekundujú techniky ako SSAO, Parallax Occlusion Mapping, 64bit HDR rendering či DirectCompute. S verziou 2.1 pribudla do benchmarku aj podpora stereoskopickej projekcie. Výkon GPUs testujeme s použitím 4xMSAA, 16xAF v rozlíšeniach 1920x1200 a 2560x1600. Použité množstvo teselácie normal a extreme.

Normal   Extreme

Normal   Extreme

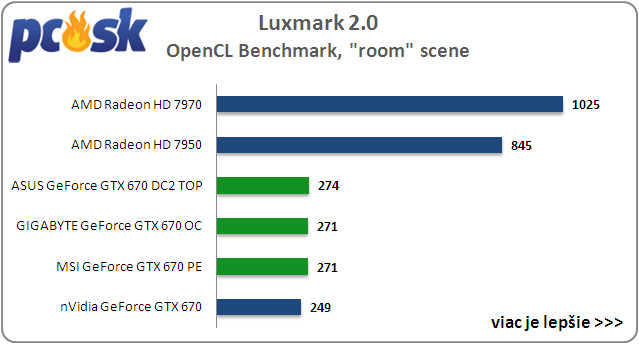

Luxmark

Luxmarkje voľne dostupný OpenCL renderovací benchmark pre viaceré platformy (Windows, Linux, MacOS, atď). Ako testovaciu scénu pre renderovanie sme použili “Room Scene“, ktorá je z trojice testov najkomplexnejšia a pozostáva až z dvoch miliónov trojuholníkov.

GeForce GTX 670 Round-Up - Anno 2070, Batman Arkham City

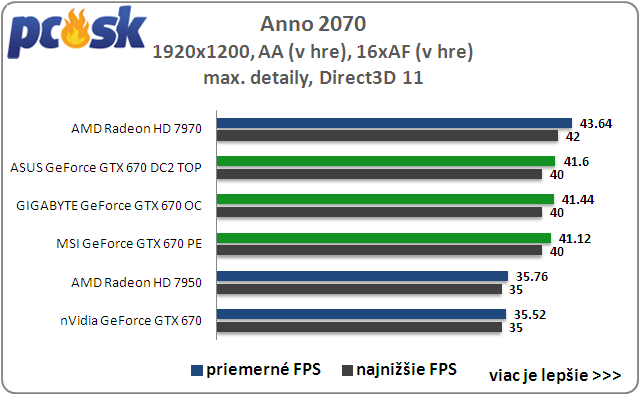

Anno 2070

V najnovšom pokračovaní stratégie Anno 2070 sa po prvýkrát dostávame do budúcnosti. Napriek tomu, že hra beží na rovnakom engine ako Anno 1404, moderné prostredie hry je kompletne prepracované a obohatené o efekty najnovšieho Direct3D 11 rozhrania. Naše testy prebiehajú na začiatku kampane počas 20s.

1920x1200   2560x1600

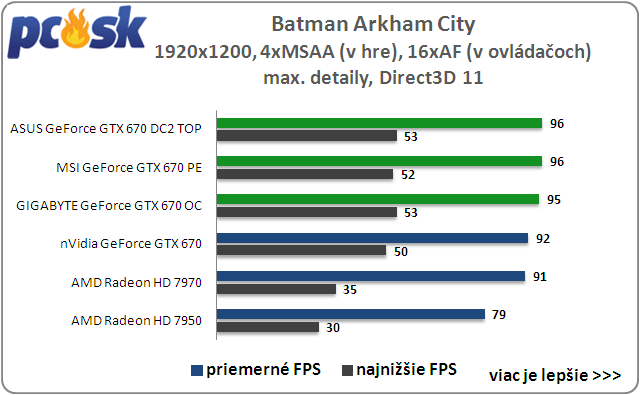

Batman Arkham City

Pokračovanie najlepšej komiksovej hry súčasnosti Batman beží na upravenom Unreal Engine 3 s podporou Direct3D 11. Skvelú atmosféru v hre dopĺňajú grafické efekty ambient occlusion, teselácia a zároveň niekoľko úrovní PhysX nastavení (off, normal, high). Testovanie prebieha v stavanom benchmarku.

1920x1200   2560x1600

GeForce GTX 670 Round-Up - Battlefield Bad Company 2, Crysis Warhead

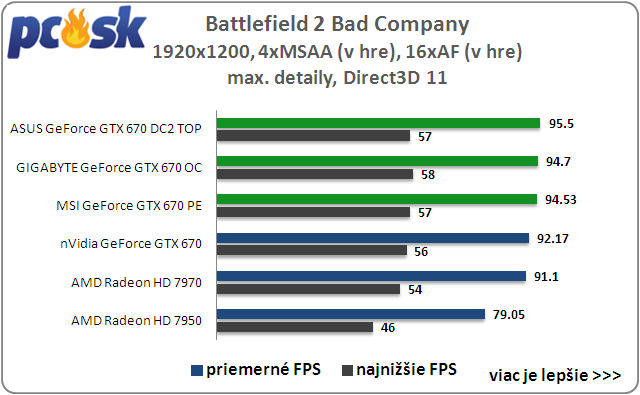

Battlefield Bad Company 2

Dice s vylepšeným enginom Frosbite 1.5 priniesla do druhého dielu Bad Company okrem vylepšenia vizuálnej stránky (HBAO, Depth of Field, soft particles) vynovený deštrukčný model pod názvom Destruction 2.0. Ten je postavený na fyzikálnom engine Havok a v hre umožňuje zničiť obrovské množstvo detailov. Vývojári nezabudli na podporu Eyefinity od AMD. V teste je použitá jedna z najnáročnejších scén singleplayer časti s masívnymi explóziami, misia Crack The Sky. Priebeh zaznamenáva program FRAPS počas 60s akcie.

1920x1200   2560x1600

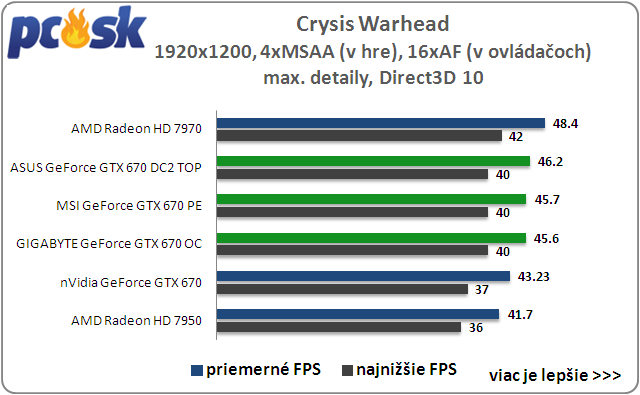

Crysis Warhead

Príbeh hry Crysis Warhead sa odohráva paralelne k dielu Crysis a je postavený na rovnakom engine ako jednička Cryengine 2. V kampani sa dostanete do role bývalého člena SAS Delta Force Michaela Sykes-a s prezývkou Psycho. Počas nej bojujete proti nepriateľom zo Severnej Kórei a mimozemšťanom. Dej sa odohráva na rôznych miestach, ako napríklad džungľa, podzemný komplex, letisko a mnoho ďalších. Hra je aj napriek svojmu veku jedna z najnáročnejších vôbec. Testovanie prebiehalo v náročnej scéne From Hell’s Heart po dobu 30s.

1920x1200   2560x1600

GeForce GTX 670 Round-Up - Crysis 2, Colin McRae Dirt 2

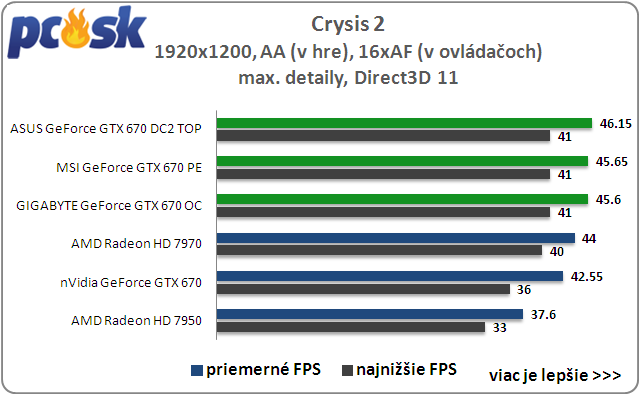

Crysis 2

V novej časti hry Crysis 2, ktorá je postavená na Cryengine 3, sa dostávame z džungle do mesta. S novým enginom (hlavne po opatchovaní) nám pribudli efekty Direct3D 11 (teselácia) a textúry s vysokým rozlíšením. Hru testujeme v scéne "Dead Man Walking" po dobu 25s.

1920x1200   2560x1600

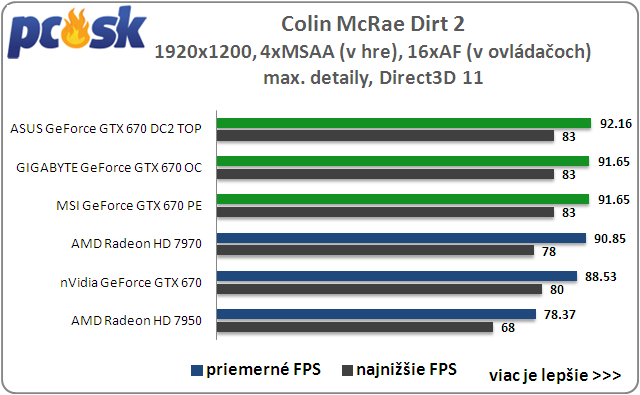

Colin McRae Dirt 2

Závodná hra Colin McRae Dirt 2 od Codemasters beží na Ego Engine, ktorý podporuje aj najnovší Direct3D 11. Hra ako prvá zahŕňala podporu tohto štandardu. Reálnosť hry dotvára hardvérová teselácia vody, publika a vlajok, HDAO využívajúce DirectCompute, HDR osvetlenie, motion blur, Depth of Field a mnoho ďalších efektov. Testy prebiehali po dobu 60s v náročnej mape Malaysia.

1920x1200   2560x1600

GeForce GTX 670 Round-Up - Metro 2033, S.T.A.L.K.E.R. Call of Pripyat

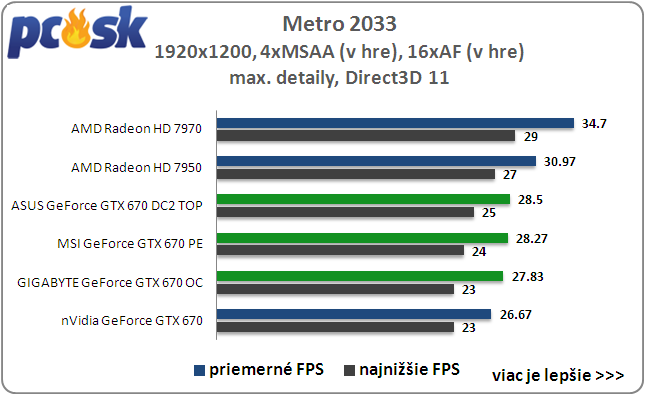

Metro 2033

Hra Metro 2033 je vytvorená podľa sci-fi románu ruského autora. Je založená na vlastnom engine od 4A. Svojou pokročilou grafikou v podobe viacerých efektov (Depth of Field, teselácia, SSAO, motion blur, soft shadows a mnoho iných) s kombináciou PhysX fyzikálneho enginu "predbehla" dobu. V hre Metro ste postavený do role Artyom-a, ktorý prežil atómovú vojnu a žije v podzemí. Jeho úlohou je dostať sa do mesta Polis. Testovanie prebieha počas útokov mutantov v misii Cursed, priebeh zaznamenáva FRAPS po dobu 30s.

1920x1200   2560x1600

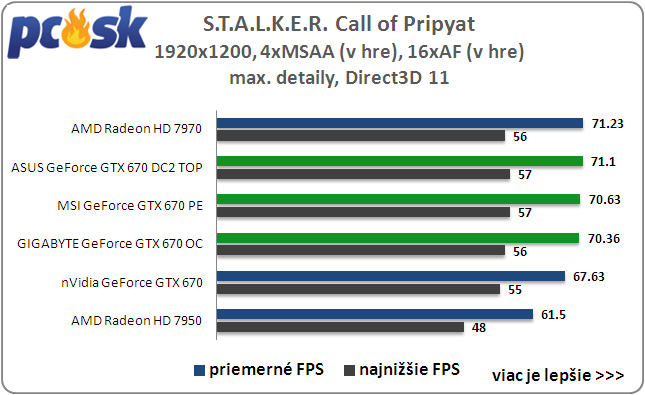

S.T.A.L.K.E.R. Call of Pripyat

Dej tretieho pokračovania akčnej FPS hry od ukrajinského GSC Game World sa odohráva krátko po skončení dielu Shadow of Chernobyl. Call of Pripyat beží na X-Ray engine 1.6, v ktorom je doplnená podpora o Direct3D 11 (teselácia a vylepšené tiene). Pre fotorealistickú grafiku okrem nich využíva napríklad SSAO, HBAO, Depth of Field (viac tu). Testovacia scéna z mesta Pripyat je zaznamenávaná FRAPSom po dobu 30s behu.

1920x1200   2560x1600

GeForce GTX 670 Round-Up - Spotreba, Hlučnosť, Teploty

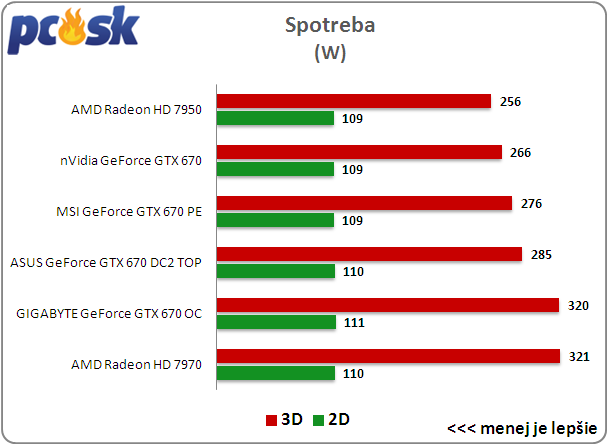

Spotreba

Meranie spotreby prebieha za pomoci meracieho prístroja Voltcraft Energy Monitor 3000 v dvoch druhoch prevádzky. Najprv bola zmeraná spotreba celej zostavy (bez monitora) v režime bez záťaže (2D), 10minút po nabootovaní operačného systému Windows 7 64bit so zapnutou Aero plochou. Následne prebehlo meranie 3D spotreby v testovanej scéne hre Crysis pri rozlíšení 2560x1600 s 1xMSAA/16xAF.

Namerané hodnoty predstavujú príkon celej zostavy bez monitora, preto je možné že vznikli menšie nepresnosti kvôli účinnosti zdroja, ktorá nie je pre každé zaťaženie rovnaká.

Spotreba troch GTX 670tiek sa v systéme Windows príliš nelýši a je porovanteľná s konkurenčnými produktmi. V záťaži si najhoršie viedla karta od GIGABYTE, spotreba zostavy je o dosť vyššia ako pri modeloch ASUS a MSI, dorovnala podobne výkonný Radeon HD 7970.

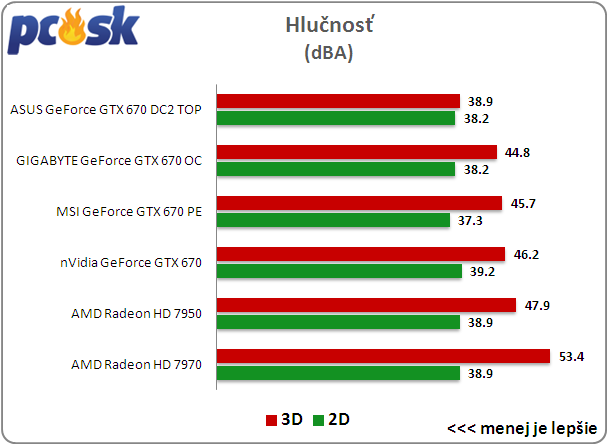

Hlučnosť

Meranie hlučnosti grafických kariet prebieha za pomoci hlukomeru Voltcraft SL-100 v rovnakých režimoch aké používame pri meraní spotreby. Teda 2D režim 10minút po nabootovaní systému a 3D počas hry Crysis. Vo všetkých prípadoch boli vypnuté nainštalované ventilátory v skrini. Zdrojom hluku bol disk a zdroj Enermax MaxRevo 1350W. Meranie bolo uskutočnené 20cm od skrinky SilverStone FT02B-W s otvorenou bočnicou.

Najtichšia GeForce GTX 670 v 2D je od MSI, ani zvyšné dve však nepatria v uzavretej bedni medzi rušivý element. Pri zaťažení je chladič MSI karty naopak hlučnejší ako ASUS a GIGABYTE. V tomto by som vyzdvihol hlučnosť karty od spoločnosti ASUS, tá je v 3D len o niečo vyššia ako v 2D.

Teploty

Meranie teplôt naväzuje na meranie spotreby, počas dvoch testov (2D, 3D - Crysis) sú teploty pre jadro grafických kariet odčítavané v programe GPU-Z a MSI Afterburner. Pre zvyšné teploty (pamäte a napäťové regulátory) bolo nutné otvoriť bočnicu skrinky FT02B-W. Pre toto meranie bol použitý laserový teplomer Voltcraft IR-280.

GeForce GTX 670 Round-Up - Pretaktovanie, Výkon po OC

ASUS GeForce GTX 670 DirectCUII TOP

Každá z dnes testovaných je svojím výrobcom pretaktovaná na dosť vysokú frekvenciu, ktorú bez zvýšenia napätia ďaleko neposunieme. Bez neho sa jadro GeForce GTX 670 od ASUSu dokázalo zrovnať s frekvenciou 1267 MHz (+25 Mhz) a GDDR5 pamäte s 1800 MHz. Zmena napätia cez utilitu MSI Afterburner bola u karty ASUS neúspešná. Napriek tomu, že posuvníkom šlo hýbať, napätie sa nezmenilo.

GIGABYTE GeForce GTX 670 OC

Podobne ako karta vyššie, GIGABYTE verzia (referenčné PCB z GeForce GTX 680) nepovoľuje meniť napätie. Pri štandardnom napätí 1.175V som sa dostal na frekvenciu 1256 MHz (+40 MHz). Pamäte dokázali pracovať na rovnakej frekvencii ako hore menovaná 1800 MHz.

MSI GeForce GTX 670 Power Edition

Dostávame sa k poslednej karte, ktorej zmena napätia umožnuje dosiahnúť vyššie stabilné frekvencie ako predchádzajúce dve GTX 670. Po pridaní napätia (+50 mV) som sa s frekvenciou dostal na 1345 MHz (+130 MHz). Bez jeho zvýšenia bolo pre kartu stabilných 1296 MHz (+80 MHz). S GDDR5 pamäťami som ostal pri "klasických" 1800 MHz.

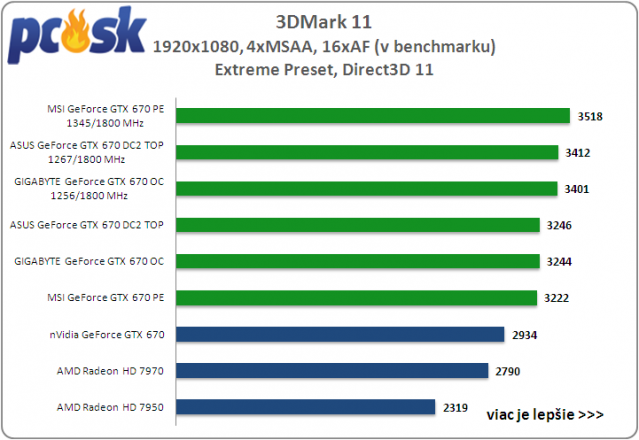

Výkon po pretaktovaní a škalovanie

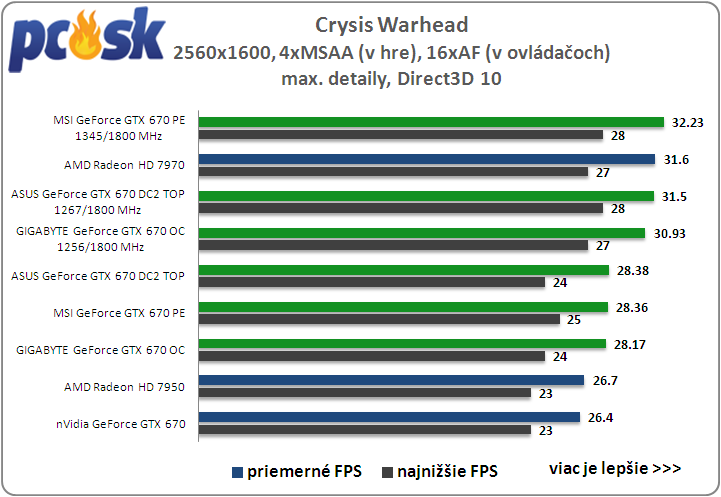

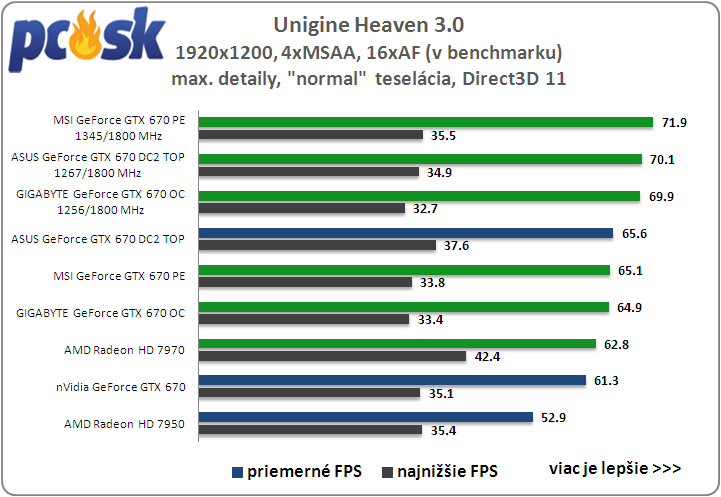

Pre otestovanie výkonu som použil dva syntetické benchmarky (3DMark 11, Unigine Heaven) a jednu hru (Crysis), ktoré boli použité aj pri testoch stability. Ako sa prejavili jednotlivé OC výsledky na výkon testovaných kariet môžete vidieť v grafoch.

klikni na graf pre zväčšenie

klikni na graf pre zväčšenie

klikni na graf pre zväčšenie

GeForce GTX 670 Round-Up - Zhrnutie výsledkov

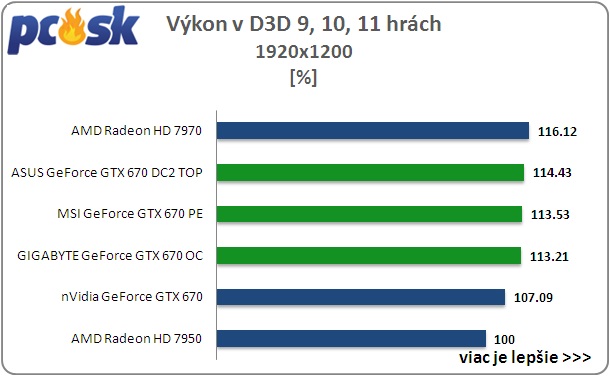

Do celkového hodnotenia sme brali do úvahy len výsledky z 8 hier prerátané individuálne na percentá. 100% výkonu reprezentuje v každom rozlíšení referenčná AMD Radeon HD 7950.

1920x1200   2560x1600

GeForce GTX 670 Round-Up - Záver

Pretaktované verzie GeForce GTX 670 sú výkonovo podobné rýchlejším modelom GeForce GTX 680 a AMD Radeon HD 7970. Vysoké pracovné frekvencie u všetkých troch modeloch však nedávajú priestor pre ďalšie pretaktovanie a už vôbec nie bez možnosti zmeny napätia. Hranicu 1300MHz prekonala len jediná karta a to až po zvýšení napätia. Lepším merítkom sú ich prevádzkové vlastnosti.

MSI GeForce GTX 670 Power Edition

Najlepším modelom GeForce GTX 670 pre pretaktovanie je nereferenčná MSI verzia, ktorá dovoľuje zmenu troch napätí. Napriek tomu, že ich program MSI Afterburner nedokázal monitorovať, stabilná frekvencia stúpla na 1345MHz pre jadro. Chladenie MSI je v systéme Windows ultratiché. Naopak v záťaži, kedy má agresívnejšie nastavenie, je z tejto trojice najhlučnejšie. Vďaka tomu dosahuje nižších teplôt a karta je aj o niečo úspornejšia.

ASUS GeForce GTX 670 DirectCUII TOP

Táto karta si suveréjne počínala v prevádzkových vlastnostiach. Jednoznačne najtichšia highendová karta akú sme kedy mali v testoch. Hlučnosť jej chladenia sa so zvyšujúcou záťažou takmer vôbec nemení a je len o niečo vyššia ako v systéme Windows. Vďaka vyšším frekvenciám spotrebuje pri porovnaní s referenčnou verziou GeForce GTX 670 približne o 20W viac.

GIGABYTE GeForce GTX 670 OC

Chladenie GIGABYTE modelu je bez zaťaťenia tiež tiché a porovnateľné s prvou menovanou. V záťaži je však trojica ventilátorov o niečo hlučnejšia, no stále ju môžeme zaradiť k tomu lepšiemu. Menší problém vidím v nameranej spotrebe, za ktorou stojí pravdepodobne posilnená napájacia časť. Sporeba sa celkom výrazne líšila od ostatných dvoch kariet a to aj napriek tomu, že ich napätie je v záťaži rovnaké.

Zhrnutie kladov a záporov testovaných kariet
